H03M — Кодирование, декодирование или преобразование кода вообще

Номер патента: 1522409

Опубликовано: 15.11.1989

Авторы: Алиев, Ахундов, Бабаев, Мкртычев

МПК: H03M 5/00

Метки: декодирующее

...на его выходе появляется фронт импульса, устанавливающий триггер 8 в "0" и дающий разрешение на сравнение задающих кодов и выходного состояния счетчика 12, При совпадении кодов на входах одного из элементов 5 и 6 сравнения на их выходах образуется сигнал "1", который включает индикатор 11 вызова. Если же совпадения кодов не произошло в течение промежутка времени, равного периоду .Т ПС-последовательностей, что может иметь место при анализе номера другого абонента или ошибке при передаче, импульс с выхода переноса счетчика 20 устанавливает схему в исходное состояние.Таким образом, в устройстве опознание номеров абонентов осуществляется независимо от направления сдвига между принимаемыми ПС-последовательностями, благодаря чему...

Номер патента: 1522410

Опубликовано: 15.11.1989

Авторы: Замчевский, Золотарев, Кутафьев, Лоянич

МПК: H03M 5/12

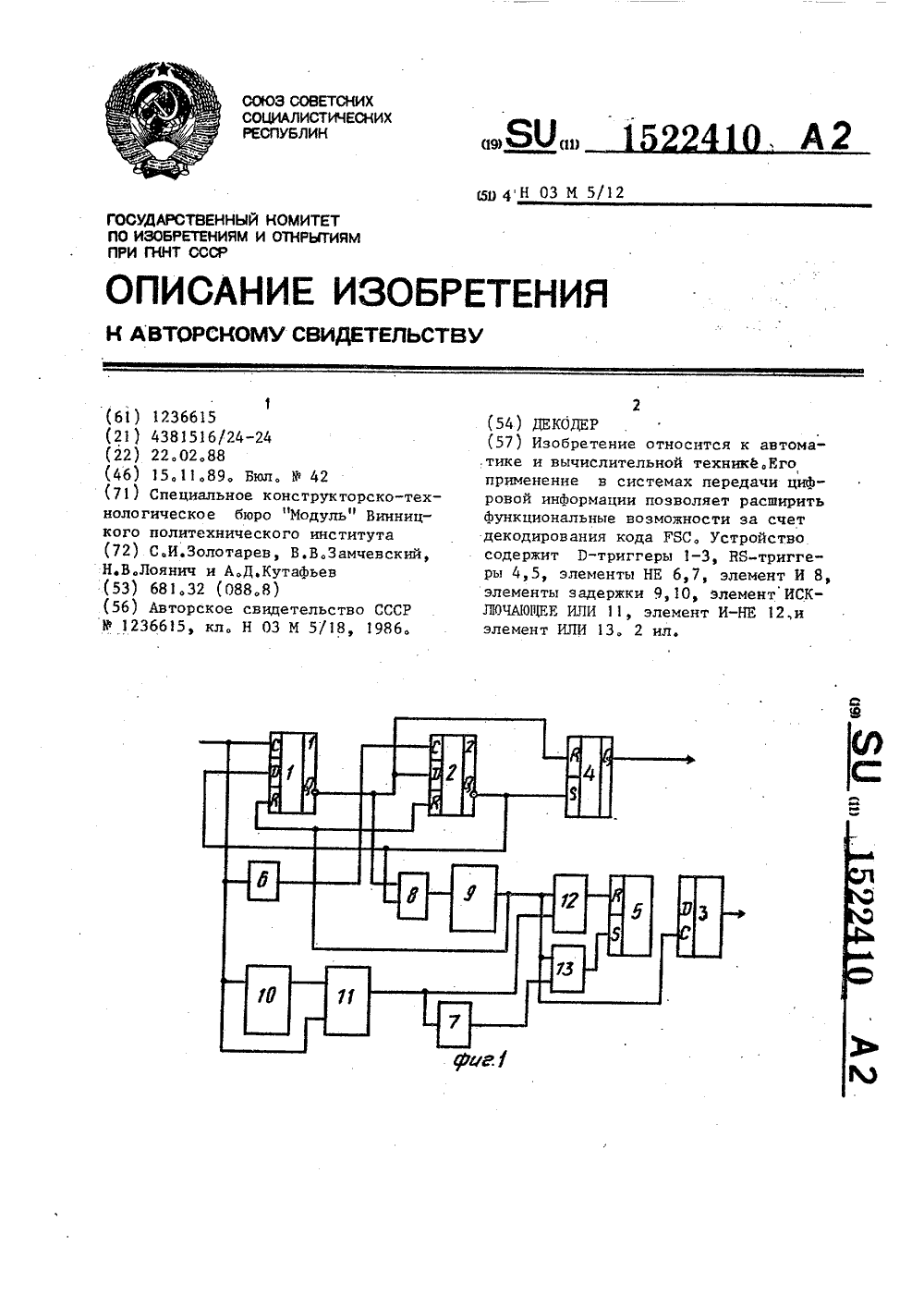

Метки: декодер

...Причем первый элемент задержки 9 создает задержку сигнала на 0,35 45интервала одного символа входной последовательности. Таким образом Р-триггеры 1 и 2 реагируют только на Фронтвходной последовательности, находящийся на границе интервалов смежных 0символов и не реагирует на фронт,находящийся в середине этого интервала,Второй элемент задержки 10 и элементИСИ 7 ОЧАЮЩЕЕ ИЛИ 11 вырабатывают короткие импульсы по каждому фронту55входной последовательности. (Фиг,2 д),На выходе элемента И-НЕ 12, соединенного с В-входом второго ВЯ-триггера5 (Фиг.2 е), образуется последовательность коротких импульсов отрицательной полярности, совпадающих по фазес Фронтами входной последовательности, находящимися на границе интервалов одного символа. На...

Номер патента: 1522411

Опубликовано: 15.11.1989

Автор: Веселко

МПК: H03M 7/12

Метки: двоично-десятичный, двоичного, кода

...кода, Таким об 35 разом происходит первый цикл преобразования двоичного кода в двоичнодесятичный, С приходом следующего импульса, соответствующего появлению кода на выходах регистра 2 двоичного кода, весь цикл повторяется, Параметры генератора 1 выбираются таким образом, чтобы весь цикл преобразования двоичного кода в двоичнодесятичный происходил за меньшеевремя, чем период следования импульсов установки кода, т,е. с каждым новым импульсом установки кода на выходе регистра 2 двоичного кода подается команда на новое преобразование,Формула из о бр ет ения Преобразователь двоичного кода вдвоично-десятичный, содержащий регистр двоичного кода, генератор тактовых импульсов, двоичный и двоичнодесятичный счетчики, два элемента НЕ,первый...

Номер патента: 1522412

Опубликовано: 15.11.1989

Авторы: Леурдо, Поваренко, Черная

МПК: H03M 9/00

Метки: дополнительный, знакоразрядного, код, кода, параллельный, последовательного

...на первом, втором, третьеми четвертом выходах блока 1.Пусть в исходном состоянии все выходы счетчика 1 находятся в единичном Осостоянии,По фронту первого тактового импульса, поступающего на тактовый вход 9устройства, на информационные входы 6 и 7 устройства одновременно поступает единица - признак начала числа А, На выходе элемента ИЛИ-НЕ 2 устанавливается нуль, который поступаетна вход разрешения счета счетчика 1;на выходе элемента И 3 устанавливается единица, на выходе элемента ИЛИ-НЕ4 - нуль, который поступает на входразрешения записи счетчика 1, на входвыбора направления счета которого поступает единица с информационного 25входа 6 преобразователя. С приходомфронта первого тактового импульса навход синхронизации счетчика 1 с...

Номер патента: 1522413

Опубликовано: 15.11.1989

Авторы: Дмитриев, Житков, Лицын, Портной

МПК: H03M 13/13

Метки: бчх-кодов, декодирования, исправлением, ошибок, частичным

...а В (г, ш) -код В (г, ш) с одной вычеркнутойкоординатой.Теорема, Код БЧХ длины 2 - 1 сконструктивным расстоянием й =2 ++ 3 является подкодом кода В(ш-З,ш).Доказательство. Рассмотрим циклический код В(ш,ш). Как известноФэкод К (ш-З,ш) задается корнями видаЫ, где .двоичное представление ББимеет вес Хэмминга 1 или 2, Я2 д -1.Покажем, что все циклические классы,на которые разбиваются такие числа 8,порождаются представителями вида2 + 1( 1ш/2) иединицей.Веса двоичных представителей чисел,лежащих в одном циклотомическом классн по:модулю 2 - 1, равны, поэтомутвсе четные веса 2 лежат в классах спредставителями вида 2 +1, где1 ш 1, Но+ 3 задается корнями ЫУ , гдеь 1211=1,22 - + 1, и так как корни, задающие БЧХ-код, содержат корникода...

Номер патента: 1522414

Опубликовано: 15.11.1989

Авторы: Дядюнов, Дятлов, Кантор, Платонов, Ширшаков

МПК: H03M 13/05

Метки: исправления, модульных, ошибок

...исправления ошибок запретна работу счетчика 11 снят, и последний меняет свое состояние под действием заднего фронта тактовых импульсов,Второй дешифратор 15 анализирует состояние счетчика 11, на его выходе появляется нулевой потенциап через каждые Ь тактовых импульсов, гдеЬ - длина модуля (на фиг, 2 н-и в качестве необязательного приема приведена работа счетчика 11 и дешифратора 15 дпя случая Ь=4). В это же время в фазе исправления ошибок по переднему Фронту тактовых импульсов5 152241 происходит синхронный сдвиг информации в генераторе 1 синдрома и ,.в буферном регистре 5. Сдвиг информации в генераторе 1 происходит циклически с обратной связью, замкну 5 той через первый элемент И 7. Информация из буферного регистра 5 поступает через:...

Номер патента: 1522415

Опубликовано: 15.11.1989

Авторы: Александров, Кузнецов, Малофей, Николаев, Приходько, Рассомахин, Сорока, Чипига

МПК: H03M 13/51

Метки: декодирующее

...по модулю дваосуществляется сложение кодовых блоков х, и х . Так как на первых двухвходах элемента И 20 присутствует 20единичный потенциал, снимаемый с инверсных выходов триггеров 8 и 9, находящихся в нулевом состоянии, то импульсы несовпадения кодовых блоков хи х (вектор ошибок Е) через элемент 25И 20 последовательно заполняют регистр 5 сдвига. Через элемент И 1 9импульсы несовпадения не проходят,так как счетчик 4 и регистр 3 нахо- "дятся в нулевом состоянии. По окончании записи второго кодового блоках в регистр 2 на вход 34 устройствапоступает второй импульс опроса. Приэтом блок 6 снова подтверждает наличие ошибки. Если блоком 7 ошибка необнаружена, то на его первом выходе появляется сигнал отсутствия ошибки,который через элемент ИЛИ...

Номер патента: 1524173

Опубликовано: 23.11.1989

Авторы: Ваулин, Ермилов, Мельников, Симагин

МПК: H03M 1/10

Метки: динамических, преобразователей, характеристик, цифроаналоговых

...выходного напряжения Е управляемого источника 3 регулируется сигналом по второй входной управляющей нине 10 таким образом, чтобы постоянная составляющая выходногонапряжения сумматора 6 находилась всередине исследуемого диапазона напряжеций ЦАП 13. Амплитуда биополярного пилообразного напряжения ца выходе управляемого делителя 7 напряжения регулируется сигналом, поступающим на первую входную управляющую шину 12 такци образом, чтобы переменный сигнал на выходе сумматора 6 перекрывал исследуемый диапазон выходныхнапряжений ЦАП 13. Выходной сигналкоипаратора 4; соответствующий знакуразности его входных напряжений, поступает на вход Е осциллографа 2, управляя яркостью его луча. При этом, иэображение а экране осциллографа , представляет...

Номер патента: 1524174

Опубликовано: 23.11.1989

Авторы: Бунин, Журавин, Павлик

МПК: H03M 1/10

Метки: измерительной, информации, преобразования

...преобразователя 4 установитсяИ код числа - , цифровой компаратов 5 снова .изменит свой выход (О - 1), Снова обнулится делитель 6, вькодно код счетчика 9 сработает, регистр 11 запомнит кодовую комбинацию с. выхода счетчика 8. На нькоде преобразовате ля 3 установится код числа И, на выходе цифрового компаратора 5 вновь установится "О", так как второй раз ряд счетчика 9 все еще в состоянии 1, делитель 6 по прежнему будет принимать тактовые импульсы от ГТИ 10.Это продолжается до тех пор, пока не сработают все аналоговые комжраторы, После этого на выходе преобразователя 4 установится код И, цифровой компаратор 5 вновь изменит свое состояние (О -1), выход счетчика 9 изменится с "11" на "01", при этом на выходе переполнения счетчика 9...

Номер патента: 1524175

Опубликовано: 23.11.1989

Авторы: Белов, Левко, Чуясов, Ямный

МПК: H03M 1/12

Метки: аналогового, воспроизведения, сигнала

...к выходу,В момент времени Т 1 сигналом с выхода элемента 31 информация о первой выборке переписывается в регистр 40 9, Если . ( 2, то й,з, и информация в регистр 9 переписывается из регистра 11 в момент времени, равный С+ цд, что отражено в выраженияхг 1(1), (2), (4) и (5), 45 После записи информации о первой выборке в регистр 9 (например, числа А) в первом 8 и третьем 10 регистрах будет храниться "0", поэтому на выходе вычитателя 12 появится число Аг-О=А, Это число подается на младшие разряды сумматора 6, Сумматор б и регистр 8 представляют собой накапливающий сумматор, в котором с каждым тактом от генератора 23 добавляется число, установленное на выходе вычитателя 12, т,е. на выходе регистра 8 имеем последовательный во времени ряд...

Номер патента: 1524176

Опубликовано: 23.11.1989

Автор: Чибухчян

МПК: H03M 1/28

Метки: код, перемещения, преобразования

...также на выходе инвертирующего усилителя 19.Таким образом, в начале перемещения нулевые потенциалы с выходов ЦАП17 и инвертирующего усилителя 9 через коммутаторы 20 и 21, управляемыеуровнями с выходов пороговых формирователей 12.1, 12.2, поступают на вторые входы этих формирователей.Величина напряжения Ц источникаод18 определяется по формуле46111Од 11,фгде 11 - амплитуда сигналов на выходах дифференциальных усилителей 7 и 11;а 1 - максимальная погрешностьквантованного элемента 1.Так, например, если погрешность Ь 1квантованного элемента 1 длиною 1 ми с шагом квантования У = 40 мкм, равна 5 мкм (й 1 = 5 мкм)а амплитуда ц,сигналов равна 2 В, то величину опорного напряжения необходимо выбратьравной Ц/2, т.е. 1 В,Таким образом,...

Номер патента: 1524177

Опубликовано: 23.11.1989

Авторы: Каваляускас, Каружа, Кулис, Минцерис

МПК: H03M 1/38

Метки: код, перемещения

...старения осветителя, колебаний светового потока, загрязнения растровых мер и т.д.), Такое опорное напряжение в формирователе 11 может быть получено, например, при оеуществлении двухполупериодного выпрямления каждого из сигналов датчика 1. При этом образованные сигналы (в 1 пч 1 и совц складываются в сумматоре 10 - на его выходе, а значит, и на выходе формирователя 11 получается напряжениезфг 1 ф +1 соз ф, пропорциональное амплитуде сигналов датчика 1. Это опорное напряжение с прямого и инверсного выходов сумматора 10 поступает на опорные входы АЦП 12, В АЦП происходит преобразование аналогового треугольного напряжения в цифровую форму в виде двоичного кода, Цифровые выходы АЦП 12 (число разрядов, напри" мер, ш) соединены с ПЗУ 13,...

Номер патента: 1524178

Опубликовано: 23.11.1989

Авторы: Бохонко, Демьянюк, Калынюк, Матвиив

МПК: H03M 1/48

Метки: аналого-цифровой

...регистра 9 формируется код Я" , а на выходе СС регистра 9 и соответственно на втором входе третьего элемента ИЛИ-НЕ 19 устанавливается уровень лог. "О". При совпадении уровней лог. "О" на обоих входах третьего элемента ИПИ-НЕ 19 на вьмоде последнего и на выходе блока 5 управления устанавливается уровень лог. "1", указывающий потребителю наличие достоверных данных на выходе данных устройства. 5 15241ной установки регистра 9, которыйпри совпадении уровня лог. "О" на выходе начальной установки и положительного перепада напряжения очередноготактового импульса на входе такто 5вьм импульсов устанавливается я исходное состояние: выход Я - уровеньлог О р выходы Ц,у 1 1 Я у С(фуровень лог, "1". По окончании им Опульса заканчивается запись...

Номер патента: 1524179

Опубликовано: 23.11.1989

Авторы: Андреев, Баранов, Ермолаев

МПК: H03M 1/52

Метки: времени, интервал

...времени 1 приходит оче 3редной импульс с входа генератора 11 импульсов и цикл работы повторяется.При смене знака входного напряжения (например, в момент времени ) выходное напряжение интегратора 2 возрастает, начиная от нуля. Это вызывает срабатывание анализатора 9 знака (с некоторой задержкой 11 ) и подготавливает срабатывание коммутатора 4. С приходом следующего импульса с генератора 11 импульсов (момент времени С) коммутатор 4 срабатывает, подключая к входу переключателя 3 положи тельный ток +1 О. Далее работа происходит аналогично описанному с той лишь разницей, что временные диаграм мы выходных напряжении интеграторов 2 и 7 зеркально отображаются по отношению к оси абсцисс.Ввиду того, что начальные условия интеграторов 2 и 7 в...

Номер патента: 1524180

Опубликовано: 23.11.1989

Авторы: Барашков, Ивченкова, Смирнов, Соколов

МПК: H03M 1/66

Метки: преобразования, цифроаналогового

...произведения задается перемножителем 5 знака, на входы которого подаются два знаковых разряда, принадлежащих кодам первого и второго сигналов, На выходе перемножителя 5 по правилу булевой алгебры вырабатывается импульс единицы кода при совпадении значений кодов знаковых разрядов (нулей или единиц)При единичном (нулевом) коде на выходе перемножителя 5 с помощью переключателя 6 полярности опорного напряжения к переключателям 7 - 7 л подключается положительное (отрицательное) опорное напряжение.При подаче в качестве управляющего сигнала с признаком "1" электронные. ключи 12 и 14 замыкаются, причем ключ 12 пропускает на выход положительное опорное напряжение от источника 10, При этом ключ 14, второй вывод источника 10 опорного...

Номер патента: 1524181

Опубликовано: 23.11.1989

Авторы: Алексеенко, Алмаев, Ващилин, Долгих, Смоленская

МПК: H03M 5/00, H03M 5/14

Метки: декодирования, кода, манчестерского

...и = Т Г (четное число).йПри этом должны соблюдаться соотношения 1, 2, 3. Первый выход сдвигового регистра 12 является выходомразряда 0,5 д второй выход - выходом последнего разряда, т.е. врассматриваемых примерах п 2 = 8,Окончание операции декодированияинформационного сообщения фиксируетя установкой высокого логического 40уровня на втором выходе сдвиговогорегистра 12, что приводит к срабатыванию инвертора 14, на выходе которого устанавливается сигнал низкого логического уровня, сбрасывающийтриггер Ь. Сброс триггера 6 переводит устройство в исходное состояние, Таким образом, во время декодирования информационного сообщения1все время установлен сигнал Несущая", инициирующий наличие входногокода,При ситуации "Обнаружение...

Номер патента: 1524182

Опубликовано: 23.11.1989

Автор: Хмельник

МПК: H03M 7/00

Метки: кодов

...строке. Необходимым для этого условием являетсяправильность табл. 1 и наличие потенциала у=ц,В режиме обратного преобразованияна выводы 5 подается вектор у, соответствующий ш-й строке табл. 1, т.е.на каждый выход 5. подается потенци30алУ,=8 ц (24)Совмещая (13) и (24), находят;Д 3 г:д ц35При 1=1 из (3) и (25) получают;(25 а)Будем называть таблицу истинностич ,40 автомата правильной таблицеи ранга К, если она равняется правильной, а матрица С имеет ранг К (ранг матрицы равен максимальному числу линейно-независимых строк или столбцов). Далее рассматриваются правильные таблицы45 ранга М, у которых ранг равен числу М строк, В таких таблицах матрицы С и С имеют ранг МНапример, в табл,2 изображена правильная таблица ранга М=4. 501 +Рассмотрим...

Номер патента: 1524183

Опубликовано: 23.11.1989

Авторы: Ким, Серков, Солодухин, Федоров

МПК: H03M 7/00

Метки: n-разрядного, единичного, кода, сумматор

...ш и и-ш входных шинподаются коды из логических единици нулей, причем логические "1" сгруппированы без пропусков на первыхшинах а логические О - на последВ 30них шинах,При наличии на входах ячейки 3двух логических "О" или двух логических на обоих выходах этойячейки присутствуют одинаковые соответствующие сигналы нули или единицы).Если на одном из входов ячейки 3присутствует логическая 1", а надругом входе этой же ячейки логический "О", то на первом выходе логи 1 1ческая 1, а на втором логический"О", т.е. логические , проходячерез ячейку 3, смещаются в сторонуее первого выхода. Аналогично припрохождении через преобразователии 2 кодов логические "1" группируютсяна их первых выходах, В результате навыходных шинах преобразователя...

Номер патента: 1524184

Опубликовано: 23.11.1989

Авторы: Гришуткин, Новиков, Пхакадзе, Рухая

МПК: H03M 7/22

Метки: дешифратор, контролем

...выходе27 возникает гакже при наличии вустройстве одиночных неисправностейтипа сопя 1 ипи сопя 0 на выходах элементов 1, 2, 3,7 и 8, одиночныхнеисправностей типа сопят 0 на выходах элементов 4 и 5, одиночных неисправностей типа сопят 1 на выходахэлементов 9 и 10.Для того, чтобы проверить отсутствие неисправностей типа сопят О,на выходе элементов 9 и 10 на выходном воздействии (О 1; 0,1;, котороеподается соответственно на выходы13-16, подается управляющий сигнална вход 25При подаче этого сигналеразрывается цепь коммутационнымэлементом 12 между входом 14 и элементом И 2. В этом случае на выходец17 и 18 возникает нулевой код(00),который фиксируется элементом РАВНОЗНАЧНОСТЬ 9 и на выходе 27 появляется единичный сигнал, Для того,...

Номер патента: 1525914

Опубликовано: 30.11.1989

Авторы: Деменков, Нестеренко

МПК: H03M 1/50

Метки: временных, интервалов

...установить уровни на входекаждого элемента 25 и 26 И, которые определяют результат сравнения длительностей импульсов компаратора 9и одновибратора 29 в цикле стабилизации, до их опроса импульсом с формирователя 24, Формирователь 24 по срезу импульса вырабатывает сигнал по окончанию импульса с элемента 36И, элемента 23 сравнения длительностиимпульсов, Этот сигнал стробируетвходы элементов 25 и 26 И и черезэлемент 26 И поступает на вычитающийвход реверсивного двоичного счетчика30. Сигнал, выработанный формирователем 24 по срезу импульса через выходблока 22 коррекции временного порога,поступает на вход блока 13 генерациицикла стабилизации и возвращает триггер 21 этого блока в исходное состояние, Тем самым деблокируются входы обоих...

Номер патента: 1525915

Опубликовано: 30.11.1989

Авторы: Михотин, Слюсарев, Шахов, Юрманов

МПК: H03M 1/52

Метки: аналого-цифровой, интегрирующий

...счетчика 20 илпульс,эл 1 и образцовой частоты 1т,е, 2- импульсами, Интервал времени Т, ндчиндетсл с момента срабатывания устройства 7 сравнения и заканчивается с приходом на вход счетчика 20 и-го импульса частоты 1 . Л-триггер 12 устдндвливдется в нулевое состояние по заднему Фронту сигнала с выхода старшего разряда счетчика 20, Пля устранения запрещенных комбинаций логических уровней нд входах 0-триггера 12 между К-входом последнего и выходом старшего (ц-го) разряда счетчика О 5 ЗО 35 40 45 50 55 20 включена развязка в виде одновибрдторд 16, который Формирует короткий импульс по заднему Фронту. Аналогич-, ную Функцию выполняет одновибрдтор 15, который Формирует короткий импульс по переднему фронту сигнала срабатывания устройства 7...

Номер патента: 1525916

Опубликовано: 30.11.1989

Авторы: Володин, Народицкий, Солдунов

МПК: H03M 1/58

Метки: вала, код, поворота, угла

...функции синуса и косинуса угла ,поворота вала СКДУ 1, Синхронные детекторы 2 и 3 формируют сигналы постоянного тока из выходных напряженийСКДУ 1. Дальнейшая работа преобразователя осуществляется по управляющимсигналам с распределителя 12. Выход- аные напряжения синхронных детекторов2, 3 последовательно подкпюнаются к Щвходу АЦП 6, где преобразуются в кодысоответственно МИ и И которыезапоминаются в регистрах 8, 7 и 9.В сумматоре 10 формируется код (1, +/2 Я , пропорциональный углу оС в момент времени формирования кода И.Составитель А.СмирновРедактор И,Касарда Техред М.Дидык Корректор М.Максимишинец Заказ /244/55 Тираж 884 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб.,...

Номер патента: 1525917

Опубликовано: 30.11.1989

Авторы: Грузомецкий, Каган, Пестов, Санто

МПК: H03M 1/60

Метки: частоту

...шина 9 второго источника посоянного напряжения, отрицательная шина которого соединена с отрицательной шиной 7 первого источника постоянного ;апряжения, эмиттер двухбаэового диода 6 соединен через второй резистор 5 с коллектором транзистора 1, эмиттер которого подключен к входной шине 1 О, выходная шина 11 соединена с второй базой двухбаэового диода 6.Преобразователь работает следующим образом.конденсатор 2 заряжается током 40 коллектор транзистора 1, практически равным входному току 1При достижении на конденсаторе 2 напряжения включения двухбазового диодиода 6 он павинообраэно открывается, 4 конденсатор 2 разряжается через открытый переход эмиттер-первая база двухбазового диода 6 и резистор 5, ограничивающий величину...

Номер патента: 1525918

Опубликовано: 30.11.1989

Автор: Тютюников

МПК: H03M 7/12

Метки: выделения, дробной, нецелым, основанием, целой, частей, числа

...шений.Любое действительное число 0 можно представить в виде суммы где и+1+ определяет разность кода;а; - двоичная цифра (О или 1)в 1-м разряде кода;М - вес д-го разряда кода.В случае, если основание системы счисления не является целым числом о/ Е, возникает необходимость выделения целой и дробной части числа, представленного в этой системе счисления. Новой операцией над кодами системы счисления с нецелым основанием является операция выделения целой Е (Р) и дробной части Г (Р) числа О. При этомй (П) =Ь, о: - К В исходном состоянии код, подлежащий преобразованию, поступает на вход 4 преобразователя 1 и второй вход сумматора-вычислителя 3. Преобразователь 1 осуществляет преобразование исходного кода с нецелым основанием в код с целым...

Номер патента: 1525919

Опубликовано: 30.11.1989

Авторы: Дубова, Хацкелевич

МПК: H03M 13/25

Метки: интерференции, коррекции, межсимвольной

...из выходного знакового импульсного сигнала, амплитуда которого равна 1, и выходного информационного импульсного сигнала положительной полярности с амплитудой, равной модулю амплитуды результирующего сигнала.Устройство работает следующим образом.Диалога-цифровой преобразователь 1 формирует иэ входного сигнала импульсные сигналы знака и уровня. Знаковые сигналы заполняют регистр 2 на п + и +1 разрядов, числа п, и характеризуют соответственно задержку и память канала и взвешиваются в умножителях 3 с ранее рассчитанными коэффициентами К импульсного отклика канала, хранящимся в элементах 4 памяти.Взвешенные сигналы суммируются в сумматоре 5 для формирования усредненного корректирующего сигнала, поскольку взвешиваются и суммируются сигналы,...

Номер патента: 1527710

Опубликовано: 07.12.1989

Авторы: Прокофьев, Сапожников

МПК: H03M 7/22

Метки: кодов, самопроверяемое

...схема устройства15Устройство соде 1 жит первый 1, второй 2, третий 3 и четвертый 4 элементы ИЛИ, первый 5, второй 6, тре"тий 7 и четверть й 8 элементы И, элемент; ИЛИ-НЕ 9, элемент И-НЕ 10 Кроме того, отмечены первый 11, второй12, третий 13 и четвертый 14 входыустройства, первый 15, третий 17 ичетвертый 18 выходы устройства.Самопроверяемое устройство для 25контроля четырехразрядных двоичныхкодов работает следующим образом.При поступлении на входы 11 - 14исправного устройства кодовых комбинаций, принадлежаших коду "2 иэ 4", наего выходах 15 и 16 сигналы имеютпротивоположные значения:"01" или,"10". Если входные кодовые комбинации не принадлежат словам кода "2из 4", на выходах 15 и 16 устройствасигналы одинаковьп "00" или "11".При...

Номер патента: 1527711

Опубликовано: 07.12.1989

Авторы: Аксенов, Бабайкин, Шендерович

МПК: H03M 1/36

Метки: аналого-цифрового, преобразования

...обмотки трансфортора соединены с шиной нулевого потциал а,1527711 20 дудй Составитель Н.КапитановТехред Л.Олийнык орректор М.Шароши Рецакто з " ОрконвцкаЗаказ /518/57 Подписное Тираж 88 1 ИП тета по изобретениям и открытиям при ГКНТ СССРва, Ж, Раушская наб., д. 4/5 о.".,лар твенного ко11303 5, Мо Произвонстненно-издательский комбинат Патент , г,ужгород, ул. Гагарина,10 Изобретение относится к измерительной и вычислитеньной технике и можетбыть использовано для преобразованияаназ.оговых сигналов в цифровой код,Цель изобретения - повышение точности преобразования.На чертеже представлена структурная схема устройства,Устройство аналого-циФрового преобОразования содержит аналого-цифровыепреобразователи 1 и 2, формирователь3 парафазньж...

Номер патента: 1527712

Опубликовано: 07.12.1989

Авторы: Комаров, Котович, Яненко

МПК: H03M 3/02

Метки: дельта-сигма-кодер

...отсчет шагов на выходе первогоЦАП 16.1, размер которых пропорционален разности Ч - Х(1), относительношагов на выходе второго ЦАП 16.2, размер которых пропорционален сумме Ч ++ Х(С) с тем же коэффициентом пропорциональности, причем остаток от каждого предыдущего отсчета переноситсяна следующий отсчет. Непрерывностьотслеживания определяется разрядностью первого и второго ЦАП 16, т.е.временем прохождения полного циклаот начала счета до. сброса,Второй 11 и третий 12 компараторы,элемент ИЛИ 8 и первый элемент НЕ 6служат для формирования сигнала сброса (фиг.2 д), который вырабатываетсяв случае, когда сигнал одного из ЦАП16 превысит соответствующий опорныйуровень для первого ЦАП 16.1 Ч - Х(й)или для второго ЦАП 16.2 Ч + Х(1)При этом не...

Номер патента: 1527713

Опубликовано: 07.12.1989

Автор: Тимченко

МПК: H03H 17/06, H03M 3/04

Метки: дельта-модуляцией, фильтр, цифровой

...периоды дискретизации цифровой фильтр с дельта-модуляцией работает аналогично.Блок 6 оперативной памяти работает следующим образом.На вторые адресные входы 19 блока 6 поступает код, соответствующий значению сигнала на выходах разрядов счетчика 3. Пусть состояние счетчика3 равно 1 Тогда при наличии импульса с выхода формирователя 4, поступающего на управляющий вход 20 ( разрешения записи) возбуждается 3-я шина .р1 выходов 23 второго дешифратора 16, в результате чего производится запись с информационных входов 17 в 1-й столбец матрицы запоминающих ячеек 14. На первые адреспые входы 8 блока 6 поступает код, соответствующий чначен сигнала на выходах разрядов счетчика 2, Децшфратор 15, дешифрируя состояние младших разрядов счетчика 2,...

Номер патента: 1527714

Опубликовано: 07.12.1989

Автор: Музыченко

МПК: H03M 7/20

Метки: двоичного, единиц, код, кода, количества, модулю, преобразования

...порогового блока 5 с порогом А = С К. Для случая К = 13блок 6 содержит элемент ЗАПРЕТ 17.Запоминающий блок 7 служит дляорганизации режима накопления и можетбыть выполнен, например, на двух реги 5 15277 страх памяти, причем информационные входы блока 7 соединены с информационными входами первого регистра памяти, информационные выходы которого соединены с информационными входами второго регистра памяти, выходами которого являются выходы блока 7, вход разрешения записи первого регистра памяти, чвляющийся тактовым входом блока, соединен с входом инвертора, выход которого соединен с входом разрешения записи второго регистра памяти. Блок 7 может быть выполнен и на одном регистре памяти, информационные входы которого являются входами блока...
