Минцерис

Номер патента: 1677526

Опубликовано: 15.09.1991

Авторы: Герберене, Каваляускас, Кравченко, Минцерис

МПК: G01B 21/22

Метки: перемещений, растровый, угловых, фотоэлектрический

...30Поток излучения, формируемый источником 1 света, проходит измерительную решетку 3, нанесенную на подвижный элемент 2, индикаторные решетки 5.15.4, нанесенные на неподвижный элемент 4 и подает на фотоприемники 6.16.4. Сигналы с фотоприемников 6,1, 6,4 и 6;2, 6,3 поступают на входы дифференциальных усилителей 7.1 и 7.2. Постоянные составляющие сигналов, снимаемых с фотоприемников 6.1, 6.4 и 6,2, 6.3 вычитаются в дифференциальных усилителях 7.1 и 7,2.При повороте подвижного элемента 2 относительно неподвижного элемента 4 за счет поперечного или продольного смещения неподвижного элемента 4 относительно центра делительной окружности, по которой нанесена измерительная решетка 3,формируются перемен.,ающиеся муаровые полосы,...

Номер патента: 1674369

Опубликовано: 30.08.1991

Авторы: Будгинас, Гуревич, Кулис, Минцерис, Сакалаускас

МПК: H03M 1/28

Метки: импульсов, количества, перемещения, подсчета, преобразователя, растрового, углового

...вход элемента И 9, на второй вход которого через переключатель 5 могут быть поданы сигналы с входов усилителей 6 и 8.Количество основных сигналов за оборот определяется характеристикой преобразователя 14 и равно числу штрихов на лимбе. Количество основных сигналов подсчитывается в счетчике 10 в течение интервала времени, равного длительности строб-импульса, задаваемой временным расстоянием между сигналами начала отсчета. Это число индицируется на цифровом табло 11,Увеличение частоты вращения вала преобразователя 14, т.е, частоты следования основных импульсов, приводит к изменению (нарушению) фазовых соотношений между основными сигналами, что означает возможное наложение друг на друга фронтов обоих основных прямоугольных сигна; лов,...

Номер патента: 1631268

Опубликовано: 28.02.1991

Авторы: Кравченко, Минцерис

МПК: G01B 21/00

Метки: перемещений, растровый

...воэможностьюперемещения вдоль оси конденсора 5под действием механизма 4, штрихи меры 7 выполнены отражательной, а крон рштейн 9 установлен с возможностью перемещения в плоскости, перпендикулярной оси конденсора 5 под действием механизма 10,Растровый преобразователь перемещений работает следующим образом.При перемещении растровой измерительной меры 7 относительно корпуса 1(в промежутке между корпусом 1 икронштейном 8) благодаря модуляциипотока излучения от источника 2 излучения, осуществляемой растровым сопряжением штрихов индикаторной пластинки 6 и измерительной меры 7, нафотоприемниках 8 и 11 образуются противофаэные электрические сигналы, Поток излучения направляется на растровое сопряжение с помощью конденсора 5, пройденный...

Номер патента: 1621175

Опубликовано: 15.01.1991

Авторы: Каваляускас, Кулис, Минцерис, Мураускас, Сагявичюс

МПК: H03M 1/30

Метки: код, перемещения

...выходах два гармоническихсигнала, сдвинутых друг относительнодруга на 90, Период этих сигналов соответствует шагу перемещении (например, для датчиков Фотоэлектрическоготипа - шагу растровой меры порядка10-50 мкм). Эти сигналы поступают нафазорасщепитель 2, на выходе которо. го образуются, например, для К=4 16ВыхОДных сигналоВ, Диаграммы 11-18 со 50. ответствуют первым восьми сигналам сйазами 45, 90, 135, 180, 255270 , 315" и 360, На других восьмивыходах фазы сигналов сдвинуты относительно вышеперечисленных на 22,5(не показаны), Восемь гармоническихсигналов 11 - 18 поступают на четыреселектора 3 большего сигнала, На вы-.хоцах первых четырех селекторов 3 большего сигнала выделяются наибольшие сигналы 19 - 22, из которых вселекторе...

Номер патента: 1589391

Опубликовано: 30.08.1990

Авторы: Зуокас, Каваляускас, Кузмицкас, Кулис, Минцерис, Юхневич

МПК: H03M 1/10

Метки: вала, код, поворота, преобразователя, угла

...и нисходящие ветви его 9 являющиеся частями синусоидального сигнала, показаны на Фиг. 2 б, в, г, д, е штрихованными отрезками.Нелинейность полученных треугольных сигналов составляет 09627.9 что в 6,62 раза меньше, чем в прототипе.Таким образом, после ряда преобразований выходные сигналы эталонного преобразователя 1 преобразованы в два ортогональных треугольных сигнала с пятикратным умножением по частоте и лучшим приближением к треугольной Аункции, т,.е. теперь имеет место линейная йункция угла поворота эталонного преобразователя 1, удобная для обработки в интерполяторе 21. На его выходе образуются выходные сигналы в виде последовательности импульсов, период которых в р раз меньше периода входных треугольных сигналов, где р -...

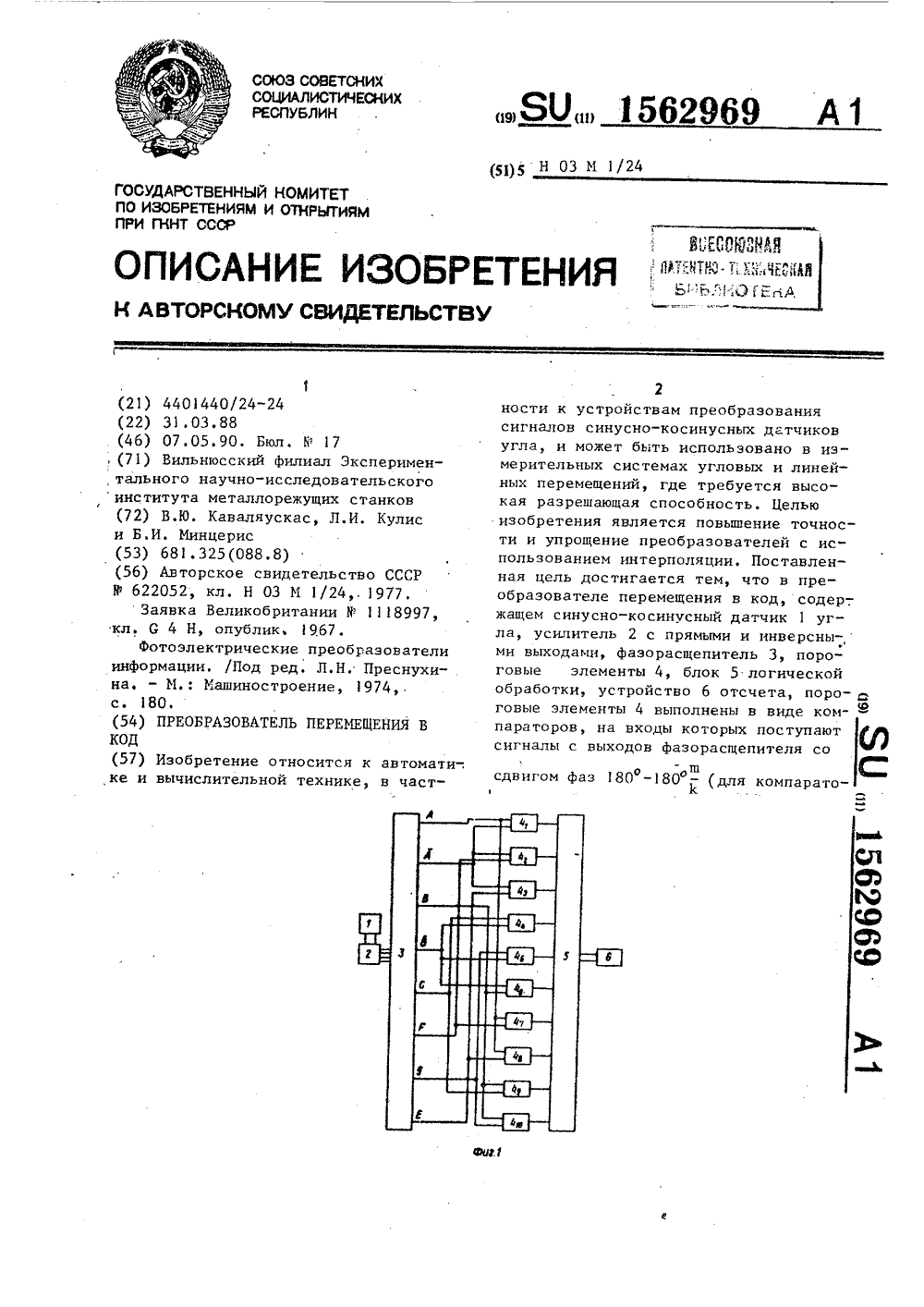

Номер патента: 1562969

Опубликовано: 07.05.1990

Авторы: Каваляускас, Кулис, Минцерис

МПК: H03M 1/24

Метки: код, перемещения

...С, Е. Эти фазы сдвинуты друг относительно друга на 8 (180 /2 5, ибо 1 с в . нечетное, равное 5), полученные сигналы с выхода ФазорасщенитеО ля 3 объединяются в пары (сдвиг фаз в паре180180" - втп), где в = 0,1,21 с) 15 и попарно поступают на соответствующие компараторы 4, т.е. на первый компаратор 4 подается пара, сигпалы в которой сдвинуты на 180 (180180О). На входы компаратора 41 сподаются сигналы А и А; в точке их 20 пересечения и формируется короткий первый счетный импульс (после блока 5 логической обработки) и обозначенный АА. На второй компаратор 4 подается пара, сигналы в которой сдвинуты на 25о о 180144 (180 --- ). Образуемый сиг 5нал после блока 5 логической обработки обозначен РА (поскольку в его образовании участвуют Фазы Г и...

Номер патента: 1562683

Опубликовано: 07.05.1990

Авторы: Будгинас, Каваляускас, Кулис, Минцерис, Сагявичюс

МПК: G01B 7/30

Метки: интерполятор

...паре сннусоидального и косинусоидального сигналовсоответствует фазе 0, а другой паре (тоже синусоидального и коосинусоидального) сигналов - фаза 9Таким образом, на преобразователь3 квадратурных сигналов в унитарныйкод поступают ортогональные сигналыо(сдвиг между ними 90 ), сдвинутые на9 (фиг.2-1, с и д) относительно оротогоналЬных сигналов, подаваемых напреобразователь 3 , Поскольку преоб 1разователь 3 идентичен преобразователю 3 то на его выходе также образуются прямоугольные сигналы, сдвинутые на четверть периода друг относительно друга (фиг.2-4 и 5), однакоотносительно выходных сигналов, поступающих на преобразователь 3 , они1 фсдвинуты на 9 О (в масштабе входныхсигналов), В масштабе выходных.сигналов преобразователей 3 и 3...

Номер патента: 1524177

Опубликовано: 23.11.1989

Авторы: Каваляускас, Каружа, Кулис, Минцерис

МПК: H03M 1/38

Метки: код, перемещения

...старения осветителя, колебаний светового потока, загрязнения растровых мер и т.д.), Такое опорное напряжение в формирователе 11 может быть получено, например, при оеуществлении двухполупериодного выпрямления каждого из сигналов датчика 1. При этом образованные сигналы (в 1 пч 1 и совц складываются в сумматоре 10 - на его выходе, а значит, и на выходе формирователя 11 получается напряжениезфг 1 ф +1 соз ф, пропорциональное амплитуде сигналов датчика 1. Это опорное напряжение с прямого и инверсного выходов сумматора 10 поступает на опорные входы АЦП 12, В АЦП происходит преобразование аналогового треугольного напряжения в цифровую форму в виде двоичного кода, Цифровые выходы АЦП 12 (число разрядов, напри" мер, ш) соединены с ПЗУ 13,...

Номер патента: 1518675

Опубликовано: 30.10.1989

Авторы: Будгинас, Кравченко, Минцерис

МПК: G01B 21/00

Метки: перемещения, фотоэлектрический

...металлорежущпх станков(57) зобретеппе относится к измерительной технике. Цель изобретенияупрощение преобразователя за счетуменьшения требований к точности взаимной фа)ировки штрихов индикаторных растровых решеток. Источформирует пучки лучей, ирез измерительную и индищетки 3,5,6, цанесенныеи неподвижный элементы 2мещециц подвижного элемеприемниках 9, 1 О формирсдвинутые относительно д0180 . Сигналы с фотоприеформируются с одинаковымсдвинуты относительно симаемых с фотоприемниковС помощью дифференциальлей 11, 12 и нуль-органомируются прямоугольные снутые относительно другПучки лучей падают ца фов отраженном от индикато6 свете. 1 ил,,1,. (Г ТЕЛс 5 И ТК 1) 153 Ги РКЕТ СССРасс 3( К;53г,т(,игндлы с фотоприемников 7 и О,8 П 9 ПСТУГа)...

Номер патента: 1504514

Опубликовано: 30.08.1989

Авторы: Аудзионис, Левитас, Минцерис

МПК: G01B 21/00

Метки: перемещений, фотоэлектрический

...напряжение на нем практически равно напряжению питания и именно он ограничивает общий коллекторный ток, ( Гели бы Фототранэисторы были подключены к источнику питания параллельно, то через них протекали бы коллекторные токи, пропорциональЬные световым потокам, Однако, при последовательном включении через них протекает один и гот же ток, значение которого не превышает величины меньшего из двух токов, протекающих в фототранэисторах при параллельномвключении). Таким образом, через резистор 19 протекает наименьший иэ двух токов, пропорциональных соответствующим световым потокам, и на резисторе образуется электрический сигнал, представленный на Фиг. 2-2 а, а на резисторе 16 - сигнал, изображенный на фиг.2 2 б, Иными словами...

Номер патента: 1446496

Опубликовано: 23.12.1988

Авторы: Аудзионис, Белицкий, Левитас, Минцерис

МПК: G01L 1/24

Метки: величин, измеритель, механических, пьезооптический

...Разности указанных напряжений и, следовательно, измеряемой силе, При прохождении света через Фазовые пластинки указанные составляющие получают дополнительно постоянную разность фаз, равную 90 для света, прошедшего фазоовую пластинку 4, и 180 для света, прошедшего Фазовую пластинку 5, и преобразуется в эллиптически поляризованный, Анализатор 6 преобразует свет снова в линейно. поляризованный, интенсивность которого зависит от характеристик эллипса поляризации. Фотоприемники 7-10 преобразуют свет в электрический сигнал, Для Фотоприемника 9, на который поступает свет, прошедший поляризатор 2, верхнюючасть упругого элемента 3 и анализатор 6, выходной сигнал (фиг, 2-1)Б = -Б созЫ + Бс.Для фотоприемника 7, на который поступает...

Номер патента: 1348643

Опубликовано: 30.10.1987

Авторы: Каваляускас, Кулис, Минцерис, Опульскис

МПК: G01B 21/00

Метки: перемещения, растровый

...виде двух полупериодных выпрямителей, входы которых подключены к выходам блока 5 смещения напряжений, компаратор 11, входы которого подключены к выходам блоков 9 и 10, вьщеления модуля сигнала.Преобразователь работает следующим образом.Поток излучения в виде параллельных пучков лучей, формируемых источником 1 света, направляется на растровое сопряжение, образованное растровыми решетками, нанесенными на подвижный 2 и неподвижный 3 элементы,При перемещении подвижного элемента 2 относительно неподвижного элемента 3 на выходе фотоприемников 4 формируются сигналы, сдвинутые по фазе один относительно другого, Постоянная составляющая сигналов вычитается блоком 5 смещения напряжений, на выходе которого формируются знакопеременные сигналы, форма...

Номер патента: 1334043

Опубликовано: 30.08.1987

Авторы: Бармаш, Будгинас, Кулис, Минцерис

МПК: G01B 11/00

Метки: положения, фотоэлектрический

...собой негативное изображение наборов щелей 10 и 11, Растровые дорожки на Фиг.1 не показаны, Высота щелей 11 дополнительного набораравна высоте щелей маски 4 и наборащелей 10, а суммарная ширина щелей 11дополнительного набора больше, например, в 2 раза, чем суммарная ширинавсех щелей маски 4, т.е. пропусканиемаски 7 более чем в 2 раза больше,чем пропускание маски 4. Покрытие 4 Одорожки 14 меры 3, на которой нанесены маски 5 и 8, вне масок выполненопропускающим.Преобразователь работает следующимобразом. 45При перемещении измерительной меры 3 относительно индикаторной меры 2в фотоприемниках 6 и 9 возникают электрические сигналы Б и Б . На Фиг.2 аи О изображены сигналы 11 и Б присопряжении масок. На фиг.2 ь изображен электрический...

Номер патента: 1309311

Опубликовано: 07.05.1987

Авторы: Каваляускас, Кулис, Минцерис, Опульскис

МПК: H03M 1/38

Метки: код, перемещения

...на опорные входы АЦП 12, где происходит преобразование аналогового треугольного напряжения в цифровую форму в виде двоичного кода. Цифровые выходы АЦП 12 (числа разрядов) соединены с ПЗУ 13, причем эти цифровые выходы используются как адреса ПЗУ, где хранятся значения сигналов, соответствующих "1" и "0" двухбитового слова. Изменение цифрового кода на выходе АЦП управляет адресами ПЗУ так, что на его двух выходах при перемещении "1" образуются две последовательности прямоугольных сигналов со скважностью два (типа "меандр"), сдвинутых на 90 о эл. град. На выходах компараторов 2 и 3 образуются прямоугольные сигналы, сдвинутые на четверть периода (Фиг. 2 а, кривые 11 и 111). Сигналы после компараторов поступают на пи (и)-й адресные...

Номер патента: 1186945

Опубликовано: 23.10.1985

Авторы: Будгинас, Дзетавяцкас, Макурин, Минцерис

МПК: G01B 21/00

Метки: задатчик, импульсный, перемещений, фотоэлектрический

...которого равно числу оконн измерительном диске 3, представляют собой механизм Фиксации задаваемого перемещения.Фотоэлектрический импульсныйэадатчик перемещения работает следующим образом.50Световой поток от осветителя 1направляется в окна неподвижной индикаторной шайбы 2 и подвижного измерительного диска 3,относительно неподвижной индикаторной пластины 2 оконное сопряжение образует модуляцию светового потока, который с помощью Фотоприемников 4 и формирователя 5 электрических сигналов преобраэовывается в электрические сигналы, пропорциональные зпи соз , т.е, синусоидальный и косинусоидальный, где Ч - параметр углового перемещения (фиг.З и 4).Генерация непрерывной последовательности двух ортогональных прямоугольных симметричных...

Номер патента: 1180693

Опубликовано: 23.09.1985

Авторы: Будгинас, Дзетавяцкас, Кулис, Минцерис

МПК: G01B 21/00

Метки: перемещений, фотоэлектрический

...8 оптически связан с первой индикаторной решеткой 5, второйи третий фотоприем ники - с индикаторной решеткой 6,четвертый фотоприемник 11 - с третьей индикаторной решеткой 7, двадифференциальных усилителя 12 и 13, 25входы первого дифференциальногоусилителя 12 подключены к первомуи третьему фотоприемникам 8 и 10,входы второго дифференциальногоусилителя 13 - к второму и четвер- ЗОтому Фотоприемникам 9 и 11, компараторы 14 и 15, входы которых подключены к выходам дифференциальныхусилителей 12 и 13.Преобразователь работает следующим образом.Параллельные пучки лучей, сформированные источником 1 света,проходят растровые сопряжения, образованные измерительной 3 и индикаторными 5 - 7 решетками. При перемеще ии подвижного элемента 2...

Номер патента: 1173186

Опубликовано: 15.08.1985

Авторы: Казлаускас, Левитас, Минцерис

МПК: G01B 21/00

Метки: перемещений, фотоэлектрический

...чертеже представлена функциональнаясхема преобразователя.Преобразователь содержит источник 1 света,. состоящий из лампы 2, конденсора 3, изме. 10рительный растр, содержащий прозрачнуюподложку 4 с нанесенной штриховой решет.кой 5, прозрачную подложку 6 с нанесенными штриховыми решетками 7, образующиеиндикаторные растры фотоприемники 8 с на 15песенными прозрачными покрытиями 9, прозрачные токопроводящие покрытия 10, нане.сенные на прозрачную подложку 6 и прозрачныепокрытия 9, герметизирующие стенки 11,установленные между прозрачными токопрово. 20длими покрытиями 10 и образующие совмест.ио с ними полости, заполненные жидкокрцс.таллическим материалом 12, источники 13 нап;ряжения, выполненные в виде усилителей, выходы которых соединены с...

Номер патента: 1166265

Опубликовано: 07.07.1985

Авторы: Кулис, Минцерис, Нотен

МПК: H03B 19/00

Метки: ортогональных, сигналов, треугольный, удвоением, частоты

...из обоих входных сигналов наи- З 0 больший (выделенный сигнал показан на фиг. 2,П и). Аналогично селектор 2 меньшего сигнала вьделяет из обо- . их входных сигналов наименьший (выделенный сигнал показан на фиг.2,П 1 а) 35С выходов селекторов большего 1 и меньшего 2 сигналов выделенные сигналы поступают соответственно на первый и второй сигнальные входы коммутатора 4, управляющий вход которого соединен с выходом сумматора 3. Знак сигнала с выхода сумматора 3 определяет включение одного или другого ключа 6 или 7 коммутатора 4. В течение части периода входных 45 сигналов от О до -и от - и до3 лгъ 2сигнал на выходе сумматора 3 имеет положительный знак (фиг.2,1 г) и коммутатор 4 пропускает сигнал с выхода селектора 2 меньшего сигнала 50...

Номер патента: 1136011

Опубликовано: 23.01.1985

Авторы: Бармаш, Будгинас, Дзетавяцкас, Кулис, Минцерис

МПК: G01B 11/26

Метки: положения, фотоэлектрический

...сигнал отсчета нулевого поло- ожения. В этот момент приемник излучения фиксирует максимальную мощностьизлучения, так как расположение щелей подбирается таким, чтобы в нуле"вом положении совпадало максимальное число щелей, а вне его - малоечисло щелей 1 2 1,Недостатками известного устройства являются невысокие точностьи надежность отсчета нулевого поло- женин, что обусловлено недостаточной крутизной и амплитудой нулевого сигналаЦель изобретения "- повышение надежности и точности Формирования сигнала отсчета нулевого положения.Поставленная цель достигается тем, что в фотоэлектрическом преобразователе положения, содержащемподвижный и неподвижный элементымеры, на которых нанесены растровыедорожки и маски в виде рисунка из на.бора...

Номер патента: 1107109

Опубликовано: 07.08.1984

Авторы: Кулис, Минцерис, Нотен

МПК: G05B 19/406, G05B 23/02

Метки: интерполятора

...импульсов, первый неподвижный контакт первого переключателя - к входу второго делителя, выход которого подключен к первому входу триггера и второму неподвижному контакту первого переключателя, подвиж О ный контакт второго переключателя подключен к выходу интерполятора, первый неподвижный контакт второго переключателя подключен к входу тре тьего делителя, второй неподвижный контакт второго переключателя подключен к другому входу триггера и к выходу третьего делителя. На чертеже представлена функциональная схема устройства для контроля интерполятора.Устройство содержит генератор 1 импульсов, делитель 2 частоты, фазорасщепитель 3, частотные фильтры 4 и 5, триггер 6, интегратор 7, блок 8 регистрации, интерполятор 9, второй и третий...

Номер патента: 1096497

Опубликовано: 07.06.1984

Авторы: Бармаш, Будгинас, Бузов, Кулис, Минцерис, Нотен

МПК: G01B 21/00

Метки: линейных, перемещений

...ричем блок перекнючения выполнен В Виде ДИЕЬСЬеренциального усилите 17 ьного каскада, адин из входов которого подключен к источнику опорного напряжения Второй Вход 51 вляется БХО дом блока, а Выходы делффегееЕциального усилЕп ельного каскада являются выходами блока.11 Я Фиг, 1 представлена Функционяльнал схема предлагаемого устройствя; на Фиг. 2 - Функциональная схема блока переключения; ца фиг 3 гряя)ик изменения Белеечины сигця;Ея, се 11111 аемсго с дополнительного фотоПРИЕМЕ 1 ИКЯ.Устройство содержит истачн 11 ки света 1 и 2, оптически связанные с нимиизмерительные растры 3 и е, скреплен ОеЕьее друг с другом индикятарные растры 5 и 6, фотоприемники 7 и 8, усилители 9 и 10, входы которых подключены к фотоприемникам 7 и 8, суьиаторы 11...

Номер патента: 1089411

Опубликовано: 30.04.1984

Авторы: Дзетавяцкас, Жаунеров, Кулис, Минцерис

МПК: G01B 21/00

Метки: перемещений, фотоэлектрический

...к их выходам два суммирукзцих усилителя 13 и 14 и подключенные к ихвыходам масштабный усилитель 15 и олок 16 логической обработки. Преобразователь может быть выполнен и применительно к измерениям линейных перемещений.Преобразователь работает слеОсветитель 1 с .помощью конденсатора создает параллельный световой поток. При перемещении измерительной растровой дорожки 7 измерительного растра (диска или шкалы) 5, связанной с перемещаемым объектом относительно растровых участков 4 индикаторного растра 3, растровое сопряжение модулирует световой поток, который, с помощ;ью фотоприемников 10-12 преобразовывается в электрические сигналы пропорционепьние е 1 пф соеДН и. вьфНЕ т.е. синусоидальныйр косинусоидальньп и синусоидальный, т.е....

Номер патента: 1075366

Опубликовано: 23.02.1984

Авторы: Бекерис, Кулис, Минцерис, Нотен

МПК: H03B 19/10

Метки: импульсов, удвоитель-преобразователь

...второй выход - с катодомтретьего и анодом четвертого диодов,введены четвертый резистор, диффе-.ренциальный усилитель, к первомувходу которого подключены первыевыводы первого и второго резисторов,вторые выводы которых соответственносоединены с анодом первого и катодом 45четвертого диодов, а к второму входудифференциального усилителя подключеныпервые выводы третьего и четвертого резисторов, вторые выводы которых соответственно соединены с 50катодом второго и анодом третьегодиодов,На,фнг, 1 приведена структурнаяэлектрическая схема устройства; нафиг. 2 - эпюры, поясняющие его работу.устройство содержит первый 1, второй 2 и третий 3 Резисторы, источник4 ортогональных гармонических сигналов, .первый выход которого соединенс катодом...

Номер патента: 1046612

Опубликовано: 07.10.1983

Авторы: Дзетавяцкас, Жаунеров, Кулис, Минцерис, Сакалаускас

МПК: G01B 21/00

Метки: перемещений, фотоэлектрический

...растр, измеритель-.ный растр со штрихами постоянногошага, два рабочих фотоприемника,два суммирующих усилителя и блок логической обработки 2,В этом преобразователе постоянныесоставляющие сигналов компенсируютсяс помощью четырех фотоприемников (на 30каждый рабочий приемник приходитсяодин компенсационный), что усложняетконструкцию, кроме того, небольшая,величина отношения сигнал-шум снижает точность преобразования перемещений.1Целью изобретения является повышение точности преобразования.Поставленная цель достигаетсятем, что преобразователь снабжентретьим рабочим фотоприемником, соединенным с вторым входом каждого изусилителей, индикаторный растр вы-полнен с тремя растровыми участками,сдвинутыми один относительно другогона четверть...

Номер патента: 1044967

Опубликовано: 30.09.1983

Авторы: Герберене, Дзетавяцкас, Кулис, Минцерис

МПК: G01B 11/00

Метки: измерительный, перемещений, фотоэлектрический

...расположенные осветитель, подвижный и неподвижный измерительные растры и растры нулевого положения, выполненные в виде нескольких окон с переменным шагом и фотоприемники, окна растра нулевого положения расположены в виде кодовой симметричной маски, состоящей из нечетного числа (2 з+1) окон, ось симметрии которой совмещена с осью симметрии цент- ральногЕ щ-ого окна, а промежутки, между окнами определяются рядом длинМ = , 2 г, 3 ,)сг,МгЗ, 2.,1-, 55 где )" - ширина окна растра нулевого положения, имеющая порядок ширины окна растра;" простое число, большее единицы. На фиг.1 изображена принципиальная схема фотоэлектрического преобразователя перемещений; на Фиг.2 измерительный и нулевой растры; на фиг.З - получаемый нулевой сигнал....

Номер патента: 1035418

Опубликовано: 15.08.1983

Авторы: Герберене, Кулис, Минцерис, Плотников

МПК: G01B 21/00

Метки: перемещений, фотоэлектрический

...инвертирующего усиптеля, а второй выход - с вторым входом первого компаратора и первым входом второго компаратора, второй вход которого соединен с выходом инвертируюцего усилителя,На фиг. 1 представлена блок-схема предлагаемого преобразователя; нафиг. 2 - временные диаграммы сигналов.Преобразователь содержит источник 1 света, установленные последовательно по ходу светового луча подвижную растровую решетку 2 со штрихами постоянного шага, неподвижную растровую решетку 3 с двумя сдвинутыми один относительно другого на 1/4 шага секторами штрихов с шагом, равным шагу штрихов подвижной растровой решетки 2, блок 4 фотоприемныов, расположенный напротив секторов, инвертирую ший усилитель 5, двухканальный усили - тельный блок 6 и компараторы...

Номер патента: 1027749

Опубликовано: 07.07.1983

Авторы: Вилкас, Зуокас, Кравченко, Минцерис, Рагайшис

МПК: G08C 25/00

Метки: вала, код, поворота, преобразователей, угла

...выходах эталонного преобразователл 1 образуются. сигналы (Фиг. 2, 1 а и о ), далее поступающие на оба входа каждого из четырех масштабных сумматоров 4-6 через весовые резисторы 8 и 9, 10 и 11, 12 и 13 14 и 15 В сумматорах 4-7 происходит масштабное суммирование синусоидального сигнала (фиг. 2, 15) и косинусоидального (Фиг. 2, 1 ц ) с соответствующими знаками и весовыми коэффициентами, которые. определяет отношение величин сопротивлений резисторов 8 и 9, 10 и 11., 12 и 13, 14 и 15, равноеЖ1:1 д у-. При суммировании синусои" дального инверсного сигнала единич" ной амплитуды (Фиг. 2, 2 К) и косинусоидального с амплитудой, равной 1 -8- = 0,414 (Фиг. 2, 2 а) получается гармонический сигнал (Фиг. 2, 24) -зхп(с+22,5 О.). Инвертирование...

Номер патента: 803604

Опубликовано: 30.05.1983

Авторы: Герберене, Кравченко, Минцерис, Перерва, Ушинскас

МПК: G01B 11/00

Метки: измерительный, круговых, перемещений, фотоэлектрический

...паверхнос 04 2тей второго порядка, установленных саосно с источником света, и два Фотоэлемента 3 .Недос 1 аткам данного преобразователя я"ляется ега низкая точность, обусловленная тем, что каждый иэ сигналов, сдвинутых по фазе один относительна другого, Формируется от сопряжения, в котором участвует соответствующий кольцевой, сектор, а не все растровое сопряжение.Разрешающая способность преобразователя, т.е. минимальный угол поворота, который можно обнаружить с помощью преобразователя, будет прямо пропорционален колицеству импульсов эа оборот на выходе преобращ эователя. Чтобы увеличить количество импульсов эа оборот (повысить разрешающую способность), необходимо соответственно увеличивать количество штрихов на обоих лимбах. Однако...

Номер патента: 1013913

Опубликовано: 23.04.1983

Авторы: Жаунеров, Минцерис

МПК: G05B 19/406, G05B 23/02

Метки: интерполятора

...собой умножитель частоты. Если предположить, что фазорасщепитель 7 обеспечивает разделение Фаз без изменения частоты, на вход интерполятора поступают ортогональные сигналы частоты Го/и. При коэффициенте интерполяции, равном и, на ето выходе последовательность корот. ких импульсов имеет частоту Го ,фиг. 2 д ). КоэфФициент интерполяции интеполятора 10 известен,и, исходя из него, выбирается коэффициент деления делителя 2.Сиги,злы с выхода интерполятора10 поступают на один из входов триг.гера 11, на другой вход которогоподается прямоугольное напряжениес выхода генератора 1. Триггер 11фронтом (например, передним ) импульсов : генератора 1 переводитсяиз исходчого логического состоянияв другое, а фронтом импульсов свыхода...

Номер патента: 997064

Опубликовано: 15.02.1983

Авторы: Жаунеров, Кулис, Минцерис

МПК: G08C 9/04

Метки: код, перемещения

...частоту сигнала (9) в фильтре 15, получаем на его выходе треугольный сигнал, который, однако сдвинут относительно сигнала на выходе фильтра 14 на 90 . Таким образом, на выходах фильтров 14 и 15 образуютсн два треугольных сигнала удвоенной частоты сдвинутых друг отно 0сительно друга на 90 . Оба сигнала поступают на интерполятор 16, на выходе которого образуются выходныесигналы в виде последовательности имрульсов, период которых в Р раз мень.ше периода входных треугольных сигналов, где Р - коэффициент интерполяции, Эти импульсы содержат всю информацию о перемещении (унитарный код) и при необходимости подсчитываются счетчиком 17. Если синусно-косинусный датчик характеризуется погрешностью, то при преобразовании перемещения в код...
