H03M — Кодирование, декодирование или преобразование кода вообще

Номер патента: 329550

Опубликовано: 01.01.1972

Авторы: Дворниченко, Пархоменко, Песков

МПК: G06G 7/26, H03M 1/24

Метки: индукционный, корректор

...на оси вращения, кинематическц связанной с валом объекта управления системы, у которой необ. ходимо уменьшить статическую ошибку.Постоянный мапп 1 т 2, замкнутый сердечник 3 с обмоткой возбуждения 4 и выходной обмоткой 5, а также сердечник 6 с обмоткой управления 7 расположены последовательно друг за другом по обтцей осц, параллельной оси вращения якоря 8. Между сердечниками 3 и 6 находится мапгитотвердая цли немагпитная пластина подвижного кольцевого якоря 8.Прц вращении вала объекта приходит в движение якорь 8 индукционного корректора. В результате этого изменяется напряжение выходной обмотки 5. Размеры этого изменения зависят от напряженности остаточного магнитного поля в мап 1 цтотвердых пластинах якоря. Закон изменения магнитного...

Номер патента: 329552

Опубликовано: 01.01.1972

Авторы: Научно, Опытно, Соломойченко

МПК: H03M 1/28

Метки: 329552

...полукорпусах 4 и 5, соединяемых в плоскости, перпендикулярной оси вращения.Измерительное растровое звено образовано О пропускающим растром б, прикрепленным квращающейся детали 1, и неподвижным пропускающим растром 8, прикрепленным к полукорпусу 5. 5 Растры б ц 8 изготовлены цз органическогостекла. Растровое звено защищено от попадания смазки подшипников лабцрцнтными уплотнениями 3, а от проникновения пыли и влаги через отверстия для прохождения лучей О от излучателя 15 - конденсатором 16 и неподвижным растром 8.В рабочем положении механо-оптическийпреобразователь устанавливают ца конический конец вала, угол поворота которого опре деляется, и крепят болтом через прижимнуюшайбу 7.Возможны другие исполнения мсхацо-оптического...

Номер патента: 329668

Опубликовано: 01.01.1972

Авторы: Марчук, Нестеренко

МПК: H03M 1/60

Метки: аналого-цифровой

...- частотомер 8. Результат измерения хранится в счетных декадах 4, построенных на потенциальных триггерах. Количество счетных декад в различных типах частотомеров разное.Для обработки результатов измерений необходимо информацшо со счетных декад частотомера переписать в вычислительный блок 5. Регистры б динамической памяти выполнены на звукопроводе, причем как в вычислительном блоке, так и в частотомере используется аналогичный двопчно-десятичный код. Время од329668 Заказ 8612 ИЦНИИПИ КомитпрпМосква,ата пооветсЖ,5 Тираж 448 Пелам изобретений иминистров СССРаушская иаб., д, 4 ао одписиое открытий ипография, пр. Саиуиова, 2 ной полной рециркуляции в регистре равно как длительности сигнала 1 ы так и длительности сигнала 1, чередующихся во...

Номер патента: 330448

Опубликовано: 01.01.1972

Авторы: Немытов, Оранский

МПК: H03M 7/24, H03M 7/28

Метки: двоичных, кодов, преобразования

...2, производя в нем сдвиг записанного 25 двоичного числа Х. При этом в счетчике 1производится вычитание из начального значения числа разрядов и по единице в каждом такте, до выхода из регистра 2 самого старшего значащего разряда числа Х, в результа те чего триггер 7 перебрасывается в нулевое330448 3 состояние, Выходной сигнал триггера 7 закрывает схемы И 11. Вычисление окончено, и в счетчике 1 теперь записано число к, равное значению характеристики искомого логарифма, а в сдвигающем регистре 2 записано приближенное значение его м антиссы (фиг.2, б), занимающее все разряды регистра 2. Для вычисления антилогарифма (т. е. для потенцирования), в исходном состоянии все ячейки регистров, счетчика, триггеры 7 и 8 устанавливаются в нулевое...

Номер патента: 330470

Опубликовано: 01.01.1972

Авторы: Глушаченко, Нечуйкин, Петров, Федотов

МПК: H03M 1/10

Метки: код, напряжение, преобразователей

...в результате сравнения (1 д с (1,. на выходе схемы сравнения 13 вырабатывается сигнал, соответствующий случаю перекомпенсации или недокомпенсации преобразуемого напряжения.Пусть в результате сравнения (l с С при и-ом такте преобразования сигнал на выходе схемы сравнения И соответствует случаю 0)У. Тогда в результате действия и-го тактового импульса и сигнала от схемы сравнения И (У)У,), схема И 5 выдает импульс, который опрокидывает триггер первого контрольного разряда, в результате чего с выхода источника контрольного напряжения на вход схемы сравнения 13 поступает контрольный сигнал АУ, который вычитается из ранее набранного компенсирующего напряжения У.На (и+1) -ом такте преобразования разность (4 - 40) сравнивается с У. При этом,...

Номер патента: 330476

Опубликовано: 01.01.1972

Авторы: Всесоюзный, Зорохович, Ражев

МПК: G01P 13/00, H03M 1/30

Метки: валавсооюзиая1ате10-тех1, вращения, останов

...впадина, На диаграмме (фиг. 2) показан случай, когда до на чала вращения в зоне датчика положения находится впадина, а после остановки - выступ.Таким образом, в исходном состоянии сигнал будет на инверсном выходе датчика и выходе элемента задержки 5. Так как на входе г З 0 логического элемента И б сигнала не будет, 330476то его не будет и на выходе д. На инверсном выходе е будет сигнал об остановке.При повороте вала 1 сигнал будет попеременно появляться то на прямом, то на инверсном выходе датчика положения 3 и соответственно на входах элементов задержки 4и 5. Так как элементы задержки задерживают исчезновение сигнала на выходах навремя, несколько большее, чем время междуизменениями состояния датчика 3, на выхо Одах (в и г) этих...

Номер патента: 330478

Опубликовано: 01.01.1972

Авторы: Бауэр, Брейгин, Чечельницкий

МПК: G01B 7/30, H03M 1/50, H03M 1/60 ...

Метки: код, угол

...9 и 10, схемы совпадений 11 и 12, схему запрета 13, контроль ный автогенератор 14.С задающего автогенератора на делителичастоты поступает последовательность импульсов. Исходная частота задающего автогенератора, которая может быть произвольной, делится делителями частоты 2 и 3 так, что зна330478 В результате на выходе схемы совпадении11 получается последовательность импульсов, смещенная по фазе относительно импульсов опорной последовательности с помощью фазо вращателей б и 7, Частота следования импульсов в этой последовательности равна разности частот первой и второй шкал.Сигналы со схемы совпадения опорной импульсной последовательности 12 подаются нз 10 запрещающий вход схемы запрета, ца второцвход которой поступают сигналы...

Номер патента: 330479

Опубликовано: 01.01.1972

Авторы: Почкаев, Руднев, Чухлиб

МПК: H03M 1/30

Метки: датчик, перемещений, фотоэлектрический

...4 и 5, настроенные на средние значения сигналов. Кроме того, сигналы А и В поступают на решающий усилитель 13 дополнительного канала 15, имеющий коэффициенты передачи, равные единице по обоим входам, и производяций операцию суммирования напряжений А и В. Сигналы А и В также поступают и во второй дополнительный канал 1 б на решающий усилитель 14, имеющий коэффициенты передачи, равные единице по обоим входам, производяшпй операцию вычитания А и В. С выхода решающего усилителя 13 суммарнглй сигнал поступает на дискриминатор-формирователь о,астрсенный на уровень срабатывания, р. вный сумме средних значений сигналов А и В, а с выхода решающего ус -Заказ 95/570 Изд. Ъ 266 Тираж 448 Подписное ЦНИИПИ Комитета по делам...

Номер патента: 330536

Опубликовано: 01.01.1972

Автор: Грехов

МПК: H03M 1/66

Метки: код-аналог

...друг с другом,Устройство содержит также управляемыс лючи 23 - 31, с. р. (оптатав и с управляющими входами 32 - 40.На входы 32 - 34 управляемых ключей 23 - 25 поступают электрические сигналы, представляющие первый старший разряд цифрового кода троичной системы и обозначаемые, соответственно, ноль, единица, два. На входы 35 - 37 управляемых ключей 26 - 28 поступают такие же сигналы следующего разряда цифрового кода. На входы 38 - 40 управляехьх ключей 29 - 31 поступают сигналы, представляющие самый младший разряд цифрового кода.330536 Предмет изобретения Составитель Н. Герасимова хред 3. Тараиенко Корректор Н. Шевченко Морозов Реда кто Заказ 103/554 Изд,263 Тираж 448 ПодписноЦНИИПИ Комитета по делам изобретений и открытий при...

Номер патента: 330537

Опубликовано: 01.01.1972

Авторы: Всесоюзный, Конструкторский, Лимин, Панкратов, Шегельман

МПК: G01R 19/252, H03M 1/60

Метки: частоту

...устройсттто 8 сравнения размы-:;ает ключ 2,тт начинается новый цикл заряда тттттегрттрутощего конденсатора.Ж/Знак скорости - изменения напряженияНца интегрирующем конденсаторе 1 определ яет пол яр ность выходного напряжения дифферецттирующего усилителя 5.Если скорость изменения ттапряжеттия на интегрирующем конденсаторе больше или/ЖУравна пулю- .-. О, что соответствует времени заряда интегрирующего конденсатора, то выходное напряжение дтп 1 уференцирутощего усцл,ителя 5 меньше нуля или равно нулю; при этом дополнительный управляемый клточ 6 замыкается и источник 8 преобразуемого входного тока подключаспся к интегрирующему конденсатору 1Если скорость изменения напояжеция на тттттегрирующем кондеттсаторе меньше нулятаи,-О,...

Номер патента: 330538

Опубликовано: 01.01.1972

Авторы: Вальский, Островерхое

МПК: H03M 1/46

Метки: аналого-цифровой

...14, распределитель тактовых импульсов 15.По сигналу запуска на входе 16 с генератора тактовых импульсов 14 поступают импульсы на распределитель 15, который напряжением ца выходе 17 устанавливает все элементы распределителя в исходное состояние, при этом включаются все разряды ПКН 4 и старший разряд ПКН 3, подключая и схеме суммирования цапрякения //к и Ксоответствующие включенным разрядам. Затем с выходов 18 и 19 распрепоступают тактовые импульсы и пропрос старших разрядов, при этомвающего устройства 1 поступает сесли Бокт/,. и опрашпваемый раз33053 о Предмет изобретения Составитель Е. Чуркин Редактор Т. Морозова Техред 3. Тараненко Корректор Т. КитаеЗаказ 103/554 Изд,263 Тираж 448ЦНИИПИ Комитета по делам изобретений и открытий при...

Номер патента: 330539

Опубликовано: 01.01.1972

Авторы: Бабанов, Воителев, Жигунов, Лукь, Хуторецкий

МПК: H03M 1/18, H03M 1/48

Метки: аналого-цифровой, многоканальный, преобразовательвсесоюзнаяпй

...сигнал 29 разрешения режима последовательного накопления (счета), сигнал 30 запрета окончания преобразователя, импульсы 31, по которым прово дится оценка скорости изменения преобразуемого сигнала и импульс 32 окончания преобразования.Преобразование начинается в моме:п временного отрезка ж при неустановившемся входном сигнале и в течение временного отрезка з выполняется поразрядное кодирование. Затем по сигналу импульса 2 б включается в работу устройство, обеспечивающее адаптивный режим работы преобразователя. Для переходного процесса на входе АЦП с изменением сигнала от меньшего значения к большему за временной отрезок и происходит увеличение компенсирующего сигнала до превы:- шения над преобразуемым путем накопления единичных...

Номер патента: 330540

Опубликовано: 01.01.1972

Авторы: Вычислительном, Институт

МПК: G01R 25/08, H03M 1/64

Метки: вольтметр, постоянного, цифровой

...о.Цифровой вольтметр содержит генераторы 1 ц 2 опорной ц управляемой частот, соответственно, первый и второй делители 3 и 4 опорной частоты, соответственно, делитель 5 частоты управляемого генератора. первый ц второй триггеры 6, 7, соответственно, преобразователь фаза-ток 8, управляю 1 ций элемент 9 генератора 2 управляемой частоты, блок 10 переключения диапазонов, астатическцй автокомпенсатор 11, вентили 12, 13, блок, 14 сццхро. цизациц ц управления, счетчик 15, ццдцкато;1 цол 51 рцости 16.Устройство представляет собой систему фазовой автоподстройки частоты (ФАПЧ).Входное измеряемое напряжение чере т автокомпецсатор 11, блок 10 псреключеция ц через управляющий элемецт 9 действует ца генератор 2 управляемой частоты ц изменяет последнюю,...

Номер патента: 330541

Опубликовано: 01.01.1972

Авторы: Бахир, Жигалов

МПК: H03M 7/28

Метки: адамара, матриц, основе, переключатель

...б в соответствии с кодом строки матрицы Адамара порядка Л Первый ферритовый элемент столбца в соответствии с кодом первой строки матрицы и т. д. до У. Во всех Мстолбцах прошивки входными обмотками 6 анологичны. Концы входных обмоток 6 с совпадаюгцими прошивками, принадлежащие различным столбцам ферритовых элементов 5, через диоды 7 объединены и подключены к выходу одного нз ключей 8. Общее число таких сое. динений и ключей равно Л. Противоположные концы входных обмоток 6, прошивающих столбец ферритовых элементов 5, объединены и подключены к выходной обмотке 9 ферритовых элементов 1. По числу столбцов ферритовых элементов 5 и по числу ферритовых элементов 1 таких соединений М,Помимо входных обмоток каждый из феррптовых элементов 5...

Номер патента: 331382

Опубликовано: 01.01.1972

Авторы: Лаборатори, Технической

МПК: H03M 7/12

Метки: двоично-десятичной, двоичную, дроби, дробь, правильной, преобразования

...поступление стробирующих импульсов от датчика циклов по шине 10 в распределитель двоичных разрядов по их весам. Импульсы датчика циклов синхронизируют работу всего устройства с работой вычислительной машины. Блок 2 построен по принципу старт-стопного сдвигового регистра и выдает в регистр 1 с каждым циклом работы331.382 Предмет изобретения 15 Со:тавитель В, Игнатущенко Редактор Е. Гончар Текред Л. Евдонов Корректор Т. Бабакина Закан 1462 Изд.306 Т,и,раж 448 11 одпиеное ЦНИИПИ Коеаитета по делам иооб 1 аотен:0 и скрытий при Сонете Министров СО 1 Москва, Ж.35, Раушееая наб., д, 4/5Областная типография Костром.кого рправлення по печ;ли устройства опрашивающие импульсы для проверки наличия единиц в двоичных разрядах десятичной тетрады,...

Номер патента: 331415

Опубликовано: 01.01.1972

МПК: G01B 7/30, H03M 1/22

Метки: линейности, преобразователей, проверки, угол-фаза, характеристик

...таком построении схемы измерениепроводится по нулевому компенсационномуметоду, в данном случае принципиально исключающему зависимость результата измерения от степени линейности вспомогательныхфазовращателей.На чертеже представлена функциональнаясхема. Она содержит источник сигнала 1, проРоторы вспомогательных фазоьращателей 8 и 4 жестко соедппепь 1 меж:О сооой п приводятся во ьращеппе электродвигателем 9. Ротор исследуемого преоор азов ателя 2,связанный со статором фазовращателя 1, приводится во вращение тем же электродвпгате 1 з лем через муфту 7 п редуктор 8. Ватт реверсивного двигателя блока отработки 10 связансо статором фазозращателя 4 п регпстрпру 1 ощпм устройством б,Устройство работает следующим образом.2 П После...

Номер патента: 331484

Опубликовано: 01.01.1972

Автор: Куликов

МПК: H03M 1/60

Метки: лиотекд

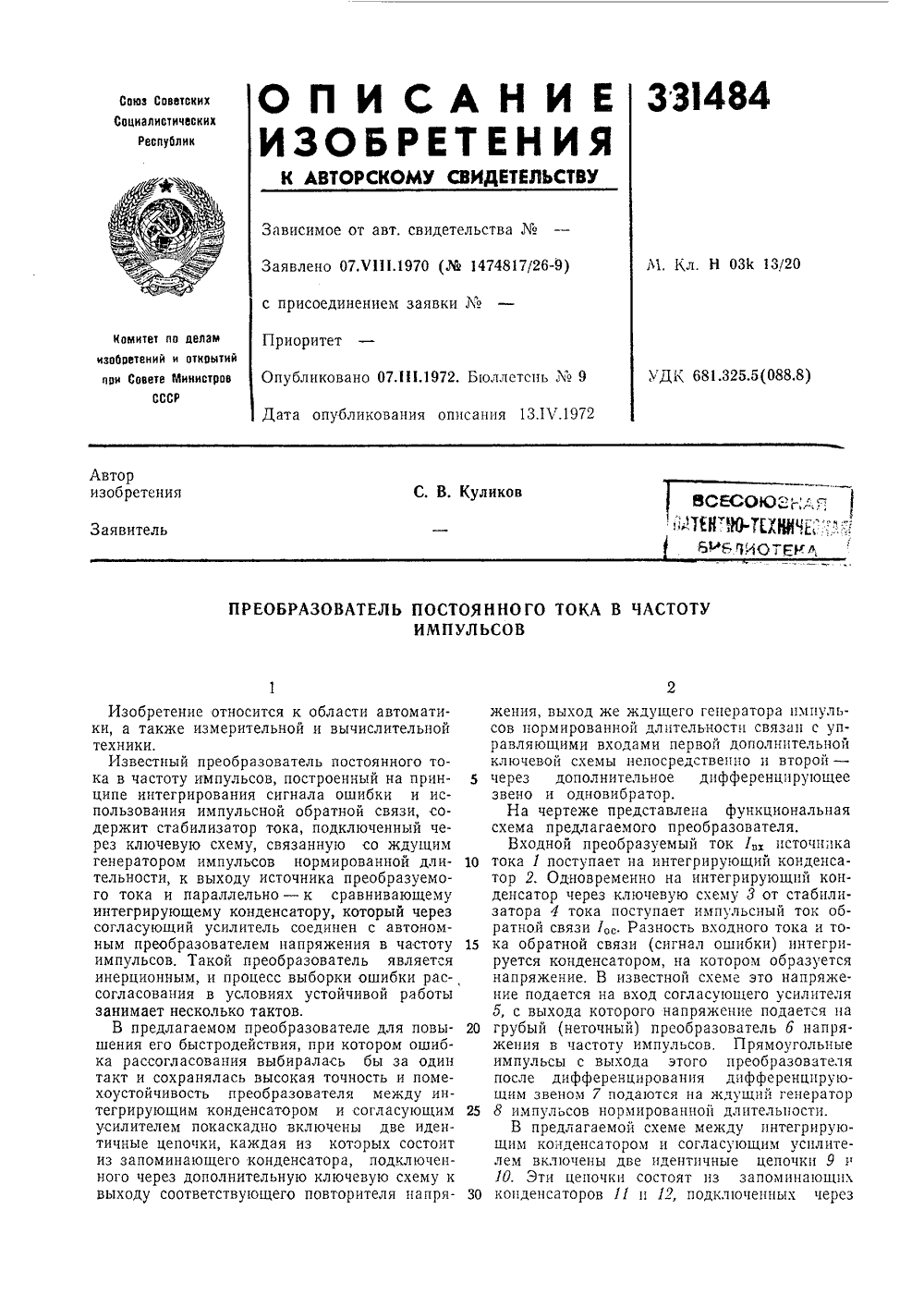

...предлагаемой схеме между интегрирующим конденсатором и согласующим усилителем включены две идентичные цепочки 9 10. Эти цепочки состоят пз запоминающих 30 коцдецсаторов 11 и 12, подключенных через331484 нию напряжения на интегрирующем конденсаторе в конце такта, при котором среднее значение тока обратной связи в следующем такте становится равным входному току. Очевид но, в таком случае в каждом такте между частотой выходных импульсов и входным током будет линейное соответствие.Экспериментальные испытания подтвердилипреимущества предложенного преобразовате ля перед известным по быстродействию. Преобразователь постоянного тока в часто ту импульсов, содержащий согласующий усилитель, выход которого через преобразователь тока в...

Номер патента: 331496

Опубликовано: 01.01.1972

Авторы: Бел, Всесоюзный, Левченко

МПК: H03M 5/12

Метки: относительного, перекодирования

...с кдждой посылкой опгосителыгымобрсгзохг, т, е. Но определеицому правилу относительно прежних состояний. С помощью устройствд передаче посылок (0,0) соогветствуетизменение фазы несущей ид 0, т, е, неизменность состояний формирующих триггеров 8;передаче посылок (1,1) соответствует изменецие фазы иесущеи нд 180, т. е. перебрособоих трштеров в противоположные состояния; передаче посылок (1,0) соответствует изменение фазы несущей иа 90, т. е, переброс вИРОТИВОИОЛОжИОЕ СОСТОЯ(ПИС ИООЧЕРЕДЦО ОДНОго из выходных трштерог, ичицдя с первогокдцдлд; передаче посылок (О, ) соответс гвуетизменение фазы Несупей цд 270 или ця 90,т, е. переброс в иротивоиоло)киое состояниепоочередно одного из выходных триггерогь начиная с другого...

Номер патента: 332462

Опубликовано: 01.01.1972

Автор: Кислюк

МПК: G06F 11/08, H03M 13/51

Метки: двумерного, итеративного, кода, коррекции

...итеративного кода стирается.Сигнал о том, что блок 5 находится в со стоянии Р Р или Р, поступает в блок управления 1,При сигнале Р что соответствует правильному исправлению ошибок в блоке декодирования, устройство переходит на заключи тельный этап работы, При этом в блоке управления 1,вырабатываются сигналы, которые переводят блок 2 в режим регенерации с коррекцией с последовательной выборкой строк, Исправленные строки ппоходят с бло ка декодирования на вход записи блока 2 через сумматор по модулю два 7, на второй вход которого поступают только нули.При наличии сигнала Рчто соответствует неверному исправлению в блоке 3 одной 50 строки или двух строк с одинаковым вектором трансформации, корректор переходит к третьему этапу...

Номер патента: 332476

Опубликовано: 01.01.1972

Авторы: Кнорринг, Поликарпов, Рукика

МПК: G01R 19/252, G01R 23/06, H03M 1/60 ...

Метки: напряжение—часто

...экране двухлучевого осциллографа. В исходном положении при отсутствии измеряемой величины (момент 1, на фиг. 2) генераторы 1 и 2 настраиваются на кратные частоты, так что взаимное расположение импульсов формирователей 3 и 4 не меняется во времени (на фиг, 2 показано отношение частот 4: 3). При этом импульсы формирователя 3 расположены в паузах между импульсами формирователя 4 и не совпадают с ними.При подаче на вход управляемого генератора 1 малого измеряемого напряжения (момент 1 г на фиг. 2), частотаэтого генератора несколько изменяется (например возрастает) и выходные импульсы формирователя 3 начинают перемещаться по отношению к выходным импульсам формирователя 4, пока какие-либо из этих импульсов не совпадут. Тогда выходной сигнал...

Номер патента: 332483

Опубликовано: 01.01.1972

Авторы: Голомозюк, Ордена, Парамонов, Степанов

МПК: H03M 1/26

Метки: 5hiti, uasi, оончя1, ссгсо, угол-кодi

...7 - И объ единенных в две тетрады. Каждая выходнаяшипа матрицы 5 саед шепа с едшгпчным входом последующего триггера тетрады и с нулевым входом предыдущего, Счетные выходы каждой тетрады триггеров объединены в две 30 выходные шины. Считываемый с датчика код332483 20 30 45 50 Предмет изобрете ий к счить подклюв двоич СоставитеРедактор В. Фельдман Техред А. К М, Черенковаышникова Корректоры: М, Коробоваи Л. Корого Заказ 1020/14 Изд, Мз 357 Тираж 448 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб д. 4/5 пр. Сапунова, 2 пографи может быть записан параллельно в реверсивный счетчик через схемы совпадения поразрядно.Перед началом счета, подачей кратковременного импульса на схемы 3...

Номер патента: 332485

Опубликовано: 01.01.1972

Автор: Ермаков

МПК: H03M 1/24

Метки: датчик, перемещений

...3 и 4, В случае, когда центр катушки 2 расположен между осями катушек 3 и 4, в последних будут наводиться противофазные колебания. Электрические сигналы поступают на один из входов логической схемы И б блока 5 с измерительной катушки 3 непосредственно, а на другой вход - через логическую схему НЕ 7, которая переворачивает. фазу колебаний на 180, при этом сигнал на выходе логической схемы И б будет только в том случае, когда центр катушки возбуждения будет находиться между осями измерительной 3 и дополнительной 4 катушек индуктивности.332485 Предмет изобретения Составитель В. РыгалииТекред А. Камышникова ректоры: М, Коробова и Л. Корогодедактор В, Фел Подписноеистров СССР Заказ 1020/16 Изд,357 Тираж 448ЦЦИИПИ Комитета по делам...

Номер патента: 332567

Опубликовано: 01.01.1972

Автор: Махнанов

МПК: H03M 1/60

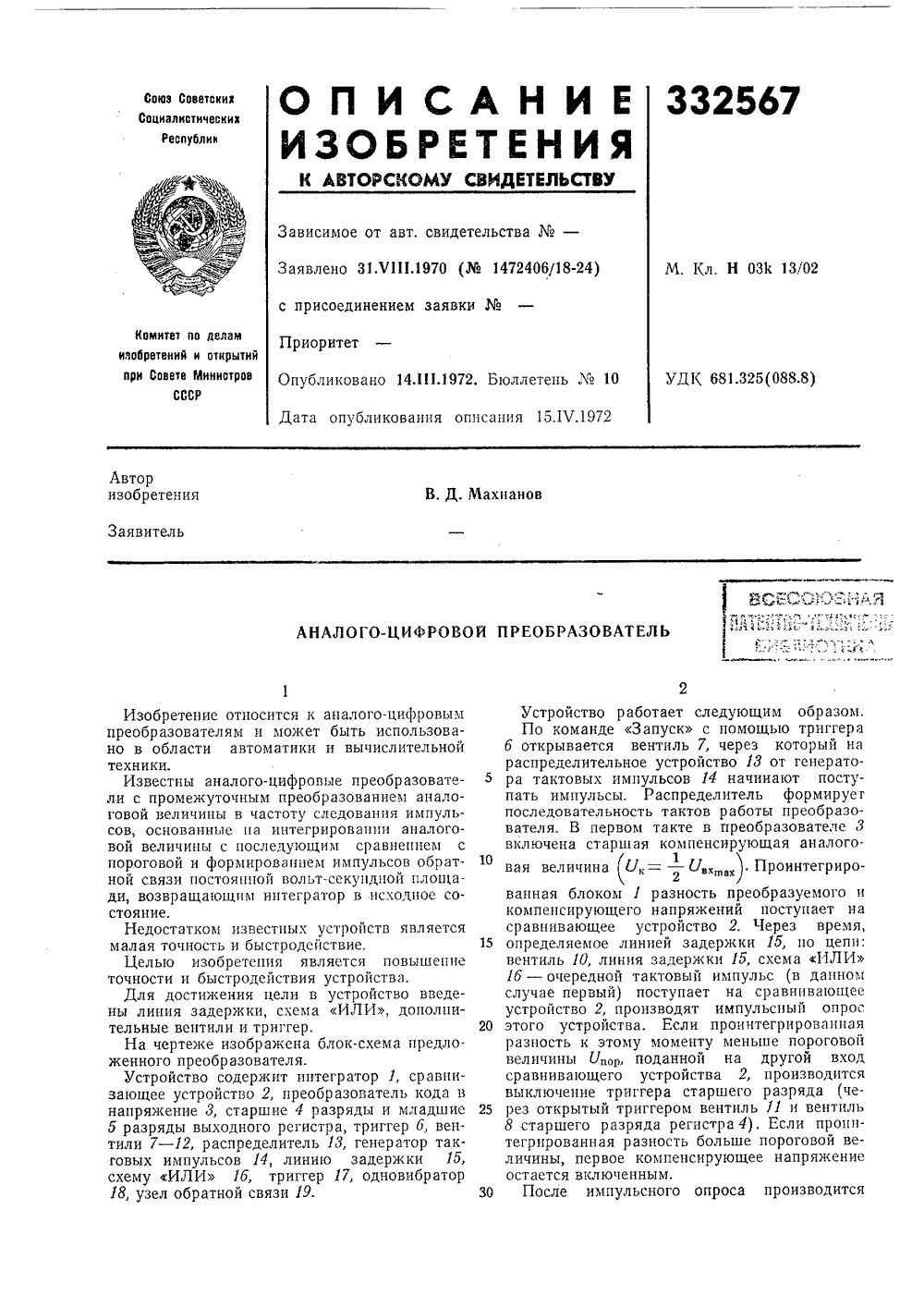

Метки: ixj4, ocitj, »j—, аналого-цифровой, преобразовательbrirrf

...последнего разряда регистра 4 (последнего из старших разрядов, количество которых выбирается в зависимости от величины допустимой, известной в априоре амплитуды помехи и может подбираться непосредственно перед измерением очередного входного сигнала) открывается вентиль 10. Однако из-за задержки во времени установки распределителя в этом такте импульс через еще незакрытый вентиль 10 поступает на линию задержки и через время т производит опрос сравнивающего устройства 2. В зависимости от сигнала сравнивающего устройства производится выключение соответствующего этому разряду компенсирующего напряжения либо оно остается включенным, Этот же импульс опроса через открытый к этому времени вентиль 9 переключает триггер 17, выходным...

Номер патента: 332568

Опубликовано: 01.01.1972

Авторы: Волков, Сорокин, Сушко, Хохр

МПК: H03M 1/10, H03M 1/66

Метки: декодирующейматрицы, корректировки

...В каждой секции матрицы установлены ключевые элементы 5 5 з, , 5 я, 5 я+ , 5 ы, на которые поступает позиционный код.В секциях старших разрядов матрицы установлены дополнительные электромеханические ключевые элементы б 6,6 я используемые в процессе корректировки. К выходу матрицы через реле 7 последовательно подключены компаратор 8 и эталонный делитель напряжения 9 в отношении 2:1,Корректировка матрицы производится следующим образом.Начинают корректировку с секции самого младшего разряда, в состав которой входит цифроуправляемое сопротивление.С помощью ключевых элементов 6, - 6 я 1 все секции матрицы, имеющие старшие весовые коэффициенты относительно весового коэффициента первой корректируемой, ключаются из схемы. В корректируемой с ции...

Номер патента: 332569

Опубликовано: 01.01.1972

Авторы: Гайсинский, Матреничев, Победоносцев

МПК: G01R 19/255, G04F 10/04, H03M 1/56 ...

Метки: аналого-цифровой

...двукратного увеличения точ ваиия напряжения в код, в но введена схема И, фа каскад и триггер, счетный в динен с выходом дополните один вход которой подключ вертирующий каскад к ген импульсов, а другой - к вь щего триггера. ете Изобретение относится к автоматике и может применяться в устройствах для ввода информации в ЦВМ для магнитной записи кодом ит.д,Известен аналого-цифровой преобр азова тель, содержащий генератор счетных импульсов, схему И, управляющий триггер, генератор пилообразного напряжения, нуль-орган и двоичный счетчик.С целью увеличения точности преобразова ния напряжения в код, в предложенный преобразователь дополнительно введена схема И, фазоинвертирующий каскад и триггер, счетный вход которого соединен с выходом...

Номер патента: 332570

Опубликовано: 01.01.1972

Авторы: Тарасов, Шахов

МПК: H03M 1/60

Метки: a»sii, llvku, гпчьлиока, напряжение—частоташопсоюзная-f-iffti

...напряжения питания и азделительных конденсаторов схемы е флюктуаций тока возникает лавит=Я0 На че жен ного тель 1 а а льный миров ате ды, инте вания и перемени пряжени После заряда р вследствнообразный процесс, приводящий к появлению на выходе формирователя 3 импульса.Часть импульса подается на один из входов дифференциального усилителя 2, на другой 5 вход которого поступает интеграл полного напряжения с этого же формирователя. Схема находится в состоянии равновесия до тех пор, пока напряжение на втором входе усилителя 2 не превысит величину напряжения на его 10 первом входе. В момент равенства напряжений выдается сигнал на изменение полярности выходного импульса формирователя импульсов 3, и цикл повторяется с той лишь...

Номер патента: 332571

Опубликовано: 01.01.1972

Авторы: Гутников, Ленинградский

МПК: H03M 1/50, H03M 1/60

Метки: временного, интервала, код, отношения, цифровой, частот, частоты

...4 и б производят начальную установкуи исчетчика 1 соответственно на числа -- 1 ив22Таким образом, начальная установка счетчика 1 производится одновременно с установкоп 30 счетчика 3 и заключается в записи в счет332571 Таблица Число в счетчике после окончания счетаКоличество пришедших импульсов в основ,сч-ке (отсчет)в доп. декаде 400 400 400 400 400 400 400 400 401 401 401 4 или 55 4 4 4 4 4 4 4 5 5 3999 4000 4001 4003 4004 4005 4004 4005 4006 4005 4006 3 или 45 5 7 8 9 8 9 0 0 1 ж 448ретенийСССРаб., д. 4/ Подписноеи открытий ипография, пр. Сапуно и ичике 1 числа -- 1 или числа - в зависимо 2 2сти от того, какое число было записано в нем к моменту прихода импульса начальной установки. Входы схем совпадения 4 и 5 соединены с выходами...

Номер патента: 332572

Опубликовано: 01.01.1972

Авторы: Бахтин, Блоштейн, Нечаев, Шоломицкий

МПК: H03M 13/00, H03M 7/22

Метки: 332572

...схемы, 20 то и помехоустойчивость ее выше. Дешифратор, со дах, триггеры упр рьт, отличающийся ния и уменьшения 0 вые выходы тригг трицу на дио рные резистоелью упрощепомехи, нулеия с ложным ержащии м вления и оп тем, что, с напряжения ров управле Изобретение относится к вычислительной технике и предназначено для использования в устройствах коммутации, распределительных устройствах и т. п.Известен дешифратор, содержащий матрицу на диодах, триггеры управления и опорные резисторы.Целью изобретения является упроп;ение дешифратора и уменьшение напряжения помехи.Поставленная цель достигается тем, что в предложенном дешифраторе нулевые выходы триггеров управления с ложным кодом для данного коммутируюш,его блока через диоды соединены...

Номер патента: 333575

Опубликовано: 01.01.1972

Автор: Лобов

МПК: H03M 1/30

Метки: валаfui, оборотов, подсчета

...ротора счетчика 1, и статора, представляющего собой три индуктивных датчика, размещенных на корпусе счетчика; трехфазный усилитель д, сгробоскоп 4 и синхронный двигатель 5, вращающий входной вал датчика импульсов Ь, импульсы которого через усилитель / и формирователь импульсов 8, поступают и суммируются в электронно- счетном механизме 9.Якорь индуктивной приставки 2, насаженный на вал ротора счетчика /, вращаясь, наводит в сгаторных обмотках индуктивных датчиков этой приставки трехфазное напряжение с частотой, соответствующей поверяемому режиму счетчика 1 со сдвигом фаз на 120 эл. град которое подается на трехфазный усилитель 3, где усиливается и поступает далее на синхронный двигатель 5, который втягивается в синхронизм и вращается с...

Номер патента: 333693

Опубликовано: 01.01.1972

Авторы: Казанский, Палк, Рубашкин

МПК: G01R 23/02, H03M 1/60

Метки: частота-аналог

...подключаемого к нему устройства, в результате чего между выходом преобразователя и входом следующего за ним устройства необходимо установить прецизионный согласующий усилитель.Предлагаемое устройство отличается от известных тем, что преобразователь содержит коммутатор, который включен между выходом схемы сброса устройства управления и входами разрядов счетчика длины периода и положение которого определяется величиной нагрузки, что согласует преобразователь с нагрузкой. ают импульсы измеряемон импульс запускает устройкоторое стирает предыдуминающего устройства 7, исло в запоминающее устючи б, устанавливает счетда в исходное состояние и подсчета нового периода, заполняется от генератора ы.запоминающего устройства дставлено число, равнос...
