Номер патента: 1656687

Опубликовано: 15.06.1991

Авторы: Самчинский, Смук, Танасийчук

МПК: H03M 7/22

Метки: шифратор

...группы (фиг, 3).Шифратор работает следующим образом.В исходном состоянии на управляющем входе 15 шифратора присутствует лог."0", который, пройдя через элемент И 2, запрещает работу генератора 5 тактовых импульсов. Триггер 13 находится в сброшенном состоянии, т, е, на его инверсном выходе присутствуег лог."1", Потенциал лог."1" на выходе 28 распределителя 8 импульсов, постуг ая на вход блока 10, переводит его выходы в единичное состояние. Все элементы51 О 15 20 25 30 35 40 45 50 55 И-НЕ группы 19 открыты единичными потенциалами, поступающими с выходов блока 10,Временные диаграммы работы шифратора, когда на его входах присутствует код, содержащий единицу в десятом разряде шестой группы, приведены на фиг, 4,Работа шифратора начинается по...

Номер патента: 1656688

Опубликовано: 15.06.1991

Авторы: Астраханцев, Глебов

МПК: H03M 13/00

Метки: кодах, контролируемых, обнаружения, ошибок, сигнала, цифрового

...в триггере 2 на половину тактового интервала под воздействием инверсного сигнала тактовой частоты (фиг, 2, Зв), поступающего с тактового входа 12, Сигнал тактовой частоты (фиг, 2, Зв) подается также на триггер 3, на выходе которого сигнал (фиг, 2, Зд) соответствует значениям вторых половин тактовых интервалов сигнала (фиг, 2, За).Элемент 6 ИСКЛЮЧАЮЩЕЕ ИЛИ производит сравнение уровней первой и второй половины тактового интервала кодированного сигнала путем сложения по модулю два выходных сигналов триггеров 2 и 3 (фиг, 2 Зе, д), Выходной сигнал элемента 6 ИСКЛЮЧАЮЩЕЕ ИЛИ (фиг. 2, Зж) стробируется в элементе И 8 импульсами сигнала тактовой частоты (фиг, 2, Зб). На выходе элемента 8 совпадения сигнал (фиг. 2, Зз) имеет импульсы высокого...

Номер патента: 1656689

Опубликовано: 15.06.1991

Авторы: Гостев, Егоров, Петров, Типикин

МПК: H03M 13/00, H03M 13/02

Метки: внешней, вычисления, кодирования, кодов, коррекции, ошибок, памяти, помехоустойчивых, синдромов, эвм

...каждая из трех тактов. Содержимое первого формирователя 7 увеличивается на "1" по модулю 1 в момент завершения третьего такта вгруппе (1=1+1),В каждой группе цикла устройство выполняет одни и те же операции над различными компонентами синдрома (таблицыумножения на постоянные коэффициентыпри этом используются разные). В первомтакте каждой группы текущая компонентасиндрома Яц считываетсямз блока 1 оперативной памяти через второй коммутатор 10в первый регистр 4. Во втором такте значение Яц, умноженное на сР, через второй коммутатор 1 О подается на вторыевходы блока 3 суммирования и по окончанию такта суммаМ ц +Оп - 1 - ц запоминается вь+третьем регистре 6. В третьем такте новое+значение компоненты синдрома Яц через второй коммутатор 1...

Номер патента: 1658146

Опубликовано: 23.06.1991

Авторы: Авгуль, Егоров, Костеневич, Супрун

МПК: G06F 7/50, H03M 7/00

Метки: единиц, подсчета, числа

...какМ 1 Е 1, 22, , 2 г)- 1, Если 21 +22+" +2 г 1; О, если 21+22+ ., +2 г (1,где 2 р е(0, 1), Р" 1, 2, ., г и г, 5, Формула изобретения Устройство для подсчета числа единиц,содержащее пять элементов СЛОЖЕНИЕ 5 10 15 20 25 30 35 40 45 50 55 ПО МОДУЛЮ ДВА, два мажоритарных элемента, четыре элемента И, элемент И-НЕ и элемент ИЛИ-НЕ, причем с первого по четвертый входы устройства соединены с первого по четвертый входами первых мажоритарного элемента, элемента СЛОЖЕНИЕ ПО МОДУЛЮ ДВА и элемента ИНЕ, с пятого по восьмой входы устройства соединены с первого по четвертый входами вторых мажоритарного элемента и элемента СЛОЖЕНИЕ ПО МОДУЛЮ ДВА, выход которого соединен с первыми входами первого, второго и третьего элементов И и третьего...

Номер патента: 1658188

Опубликовано: 23.06.1991

Автор: Степанюк

МПК: G08C 19/22, H03M 7/22

Метки: информации, передачи, последовательной, приема, цифровой

...импульсам, поступающим на тактовый вход 5 10 15 20 устройства, генератор 3 формирует импульсы, длительность которых при нулевом значении сигнала на его управляющем входе (выходе последнего разряда регистра 2) равна Т 2, а при единичном значении - Тз (фиг.16). Задним фронтом импульса с выхода генератора 3, поступаемого на тактовый вход регистра 2, производится сдвиг в регистре 2 и в последний разряд регистра 2 перемещается следующий разряд кода, Выходной сигнал генератора 3 поступает в канал 4 связи.На приемной стороне 7 передним фронтом импульсного сигнала с выхода канала 4 запускается формирователь 8 и через время Т 1 (фиг. 1 в) по переднему фронту импульса с выхода формирователя 8 в регистр 9 производится запись состояния сигнала на...

Номер патента: 1658379

Опубликовано: 23.06.1991

Авторы: Горохов, Драчук

МПК: H03M 1/30

Метки: вала, код, поворота, угла, фотоэлектрический

...с ее риской 4-0) составляет период следования рисок 4 измерительного диска 3 а и. Но номер рисок б модуляционной диафрагмы 5 однозначно определя ет их угловое положение В и поэтомувеличина у отставания рисок 4 измерительного диска 3 от соответствующих им по номеру рисок модуляционной диафрагмы 5 изменяется линейно от нуля до а и 15 при изменении углового положения /3 отнуля до 2 л и в общем случае, С учетом того,2 лчто а и= - , определяется какМ При совпадении риски 4-0 измерительного диска 3 с риской 6-0 модуляционной 25 диафрагмы 5 и с учетом угловых положенийрисок 6-1, 6-2, 6-3, отставание рисок 6-1, 6-2, 6-3модуляционной диафрагмы 5 со- ставляет 30 2 л 2 2 й 3 27 г йМ У 2 ММ з ИМ" Ширина д рисок 4 измерительного диска 3 и рисок 6...

Номер патента: 1658380

Опубликовано: 23.06.1991

Авторы: Басий, Матвеев, Халин

МПК: H03M 1/36

Метки: аналого-цифровой

...сумматора 4 сигнал поступает на параллельный АЦП 7, преобразующий его в М-разрядный цифровой эквивалент. Состояние младшего разряда параллельного АЦП 7 анализируется накапливающим счетчиком 6, который подсчитывает число срабатываний .младшего разряда АЦП 7 в течение одного такта преобразования, причем счетчик 6 тактируется частотой генератора 2 синусоидального напряжения. Результатыподсчета накапливающего 6 счетчика подаются на цифровой компаратор 8 и в случае, если число срабатываний младшего разряда равно или больше двум М, то разрядный выходной код АЦП 7 со значением А совместно с й-разрядным выходным кодом В двоичного счетчика либо регистра последовательного приближения, находящегося в составе блока 11 управления, подаются...

Номер патента: 1658381

Опубликовано: 23.06.1991

Автор: Самоваров

МПК: H03M 1/24, H03M 1/50

Метки: измеритель, линейных, перемещений, фотоэлектрический

...формирователей импульсов. Коммутатор 17 управляется выходным кодом счетчика 5 и подключает к входу элемента И 3 выход одного из формирователей блока 16. В зависимости от перемещения оптического блока 14 сигналы на элемент И 3 поступают при различных выходных кодах счетчиков 5 и б. После одновременного формирования 25 30 35 40 45 17. Оптический блок 14 выполнен в виде волокон,но-оптического коллектора 18 с основанием, на котором расположены фотодиод 9, усилитель-формирователь 10, счетчик 6, дешифратор 8 и линейка 2 светодиодов точного отсчета, При перемещении оптического блока 14 на выходах счетчиков б и 5 формируется код перемещения соответственно грубого и точного отсчетов, 1 ил. сигналов на выходах усилителя 10 и коммутатора 17...

Номер патента: 1658382

Опубликовано: 23.06.1991

Авторы: Елинов, Полковов, Регеда, Скорляков, Смирнов

МПК: G06G 7/12, H03M 1/66

Метки: кода, сопротивление

...напряжения на образцовом резисторе 1. То есть, между выходными шинами 6 и 7 преобразователя кода в сопротивление имитируется электрическое сопротивление, зависящее от текущего значения кода на входной шине 5, причем при изменении значения знакового 5 10 15 20 25 30 35 40 45 разряда преобразуемого кода изменяется знак имитируемого сопротивления,Сказанное выше, можно проиллюстрировать следующими аналитическими выражениями. На основании теории обратных связей коэффициент передачи преобразователя кода в сопротивление может быть представлен в видеКос =В 1 К 4/(Вг+ В 1 КЗ К 4)а сопротивление между выходными шинами 6 и 7 равноОвых/ вых = Ввых = В 1КЗК 4. г где Овых, 1 вых - напряжение между выходными шинами 6 и 1 и ток, протекающий по...

Номер патента: 1658383

Опубликовано: 23.06.1991

Авторы: Комаров, Котович, Малашонок, Яненко

МПК: H03M 3/02

Метки: дельта-модулятор

...интервалу (У) пр, + ОО(, в противном случае 6)4 соответствует (О, У) Ор(, 40 у( у( ) Поскольку Р(У)/Ун) = , тоР (у) - 1)подставив (4) и (5) и выполнив интегрирование, получим;У)пр = М(1 - Й)+ Й Уь 1 = Я(У)-1 - М) (7) 45 Для определения оценочных значений подставим (4) в (б) и проинтегрируем по двум возможным областям квантования. В результате интегрирования получим два возможных решения, 508 е -ь ," =у сЬ (егсЬ Ь хЬ 55 Г Ь(Ь - 1 хегус- :х -г4 егус УЬ . -- )при у)у)пр8 е е - о У =Упр (- са (агсП)Ь +и Ь ь ь (ь - ьь ) Гь ,) ь +аг) )Ь+ - Я-.) ) )8) при уу)пр 10где Ь = улр/М (1 - Я),сй( ) - гиперболический косинус;агсп( ) х - арккосинус;егт ( ) - интеграл вероятностей;егтс( ) - дополнительный интеграл вероятностей его(х) = 1 -ег(х),Как...

Номер патента: 1658384

Опубликовано: 23.06.1991

Авторы: Комаров, Котович, Малашонок, Яненко

МПК: H03M 3/02

Метки: адаптивный, дельта-кодер

...отсчетов ополнительный ин р/чначений 01 согласно 1 ф х, Й// пр процесса ч(1)г квантован 33 д из (3) следует, чт ение (7) можно эа Онисать в Поскольку=1(Опр), то вырвиде р, Чпр),О 1 = Опр - у 1 х парам 5 наками - выи Я 19 п(ч )сои (бб). При р, чпр) наибоаться таблиДельтаобразом.Входнставляющиналов О(т)компаратозанным зн ботает слеЮ и-декоде овый сигнал Я( роизведение д тупает на перв равнивается с и = Опрчпр. Рез предух сигй вход едска- льтаты аналог собой и ч(1), пос а 1, гдес ением 1 Для определения оценок огибающей В рассмотрим оба случая 0Опрчпр/ч и ЬОпрчпр/чь Находя математическое ожидание 01, используя (1) в вышеуказанных пределах, получаем значение оценки О,ДО,-,Роф., ;=пр 4. у;егс+ где М - среднее значеЙ - коэффициент...

Номер патента: 1658385

Опубликовано: 23.06.1991

Авторы: Котович, Малашонок, Палков, Флейшман

МПК: H03M 3/02

Метки: дельта-декодер

...уравнение описывает оптимальную оценку текущего отсчета, второе - пред шествующего, Для кодера Ь = ВЯ)-1 + Х) А где А= сопзт - шаг квантования в кодере. Приравняв два выражения и произведя интегрирование для Яполучим систему 5. =Я 5)., Е 151,).х; , 52 О( )3 и 5,5")-б )-Е где 3, 2 в- Р(5(4)5(5;и;егх- (е"дг - интеграл вероятностей,Гн Полученную систему удобно переписать в виде рекуррентных уравнений 45(4-г) 5).1 - Я) 1Первое из этих уравнений формирует 55 оценку текущего отсчета, второе формируетоценку предыдущего отсчета с учетом ему предшествовавшего и последующего отсчетов, что повышает точность оценивания Величина д является вспомогательной.1658385 Следует отметить, что дополнительным достоинством дельта-декодера является отсутствие...

Номер патента: 1658386

Опубликовано: 23.06.1991

Авторы: Пристайко, Тимченко

МПК: H03M 3/02

Метки: активности, анализатор, непрерывных, сигналов

...соответствия входного сигнала эталонному. Если же Л Ог доп02 э - 02 то импульс на выходе блока 13 сравнения отсутствует. 1015 2025 3035 4045 максимума. Сигнал Ьп 1 снимается с инверсного выхода первого триггера 5Импульсы с частотой дискретизации Тд 1 поступают также на счетный вход счетчика 9, задающего длину интервала реализации,на котором производится временная отработка входного сигнала, заключающаяся в сравнении числа критических точек входного и заданного сигналов. Длина интервала реализации 0 пропорциональна коэффициенту пересчета М счетчика 9 0 = Тд И. Время анализа (длина реализации) задается установкой соответствующего значения напервых установочных входах 15 анализатора, которые являются входами задания коэффициента деления...

Номер патента: 1658387

Опубликовано: 23.06.1991

Авторы: Тукаль, Шостак

МПК: H03M 7/12

Метки: двоично-десятичного, двоичный, кода

...в устройствеблоов 2 памяти), поступающий на входыпервой группы первого блока 3 суммирования, На входы второй группы блока 3 сосдвигом на один разряд в сторону младшихразрядов подается М-рядный код (в первомтакте его значение равно нулю), хранимый в регистре 4. В блоке 3 суммирования (щ 1 1)рядныйкод преобразуется в М-рядный код(в первомтакое его значение равно нулю), хранимыйв регистре 4. В блоке 3 суммирования 5 10 15 20 25 30 35 40 45 50 55(в + М)-рядный код преобразуется в -рядный, который по приходу второго синхроимпульса с разрешения потенциала на входе 8 устройства записывается в регистр 4. Одновременно с записью информации в регистр 4 по этому же синхроимпульсу происходит сдвиг информации в регистре 1 на один разряд в сторону...

Номер патента: 1658388

Опубликовано: 23.06.1991

Авторы: Авджян, Горбенко, Петренко, Сныткин

МПК: G06F 11/08, H03M 7/18

Метки: модулю, остатка, произвольному, формирования, числа

...выходы код разности, Одновременно на выходе "Конец вычитания" вычитателя 10 появляется импульс, который устанавливает мультиплексор 18 в состояние коммутации его выходов со своими вторыми входами. Этот же импульс воздействует через элемент ИЛИ 4 на вход разрешения записи регистра 14. В результате в регистр 14 записывается код разности с выходов вычитателя 10. Импульс "Конец вычитания" воздействует также на вход формирователя 2 импульсов, По срезу входного импульса (т.е, после того, как произойдет запись в регистр 14) формирователь 2 импульсов сформирует импульс, который, проходя через элементы ИЛИ 7 и И 15, осуществляет сдвиг информации в регистрах 14 и 13 в сторону старших разрядов и переписывает информацию с самого старшего разряда...

Номер патента: 1658389

Опубликовано: 23.06.1991

Авторы: Сорока, Тиунов, Чипига

МПК: H03M 7/18

Метки: модулю, остатка, произвольному, формирования, числа

...проверка на кратность чисел ( 5 ь 51), ( =2,Р) своему заданному модулю Р. На выходах тех узлов 6, где Ч 51 Е( Яр, Я 1)51 - О, пос 1 РЕ( Р 1 Рмакс ),появятся единичные потенциалы, которые поступают на первые входы элементов И 8, При этом сработает только тот элемент И 8, на второй вход которого поступает разрешающий потенциал с выхода дешифратора 10, а на первый - сигнал с выхода узла 6, для которого оказалось выполненным условие. 51 Е( 5 ь 51) Д БрО, п 1 ос 1 Р, ,Сигнал с выхода элемента И 8 через элемент ИЛИ 9 поступает на вход шифратора 5, реализующий функцию кодирования числа а,. и на вход элемента ИЛИ 4. При этом на выходе шифратора появляется комбинация единиц и нулей двоичного кода ак =Ак - 51, а на выходе элемента ИЛИ 4...

Номер патента: 1658390

Опубликовано: 23.06.1991

Авторы: Андреев, Малиночка, Черняк

МПК: H03M 7/30

Метки: кодов

...необходимо сложить два кода, первый код является кодом Фибоначчи, содержащим единицы в тех же разрядах, что и исходный код золотой пропорции, второй код является тем же кодом, сдвинутым на два разряда в сторону младших разрядов.При этом учитывая, что разряды с четными номерами кода расположены через один разряд друг от друга, и также разряды с нечетными номерами расположены через один разряд друг от друга, общие суммы а " для четных и, а также для нечетных и не превышают единицы, Это следует из того свойства кодов золотой пропорции, что при минимальной форме кода вес старшего разряда больше любого кода, записанного в младших разрядах. Учитывая то, что в коде золотой пропорции могут встречаться единицы, как в четных так и нечетных...

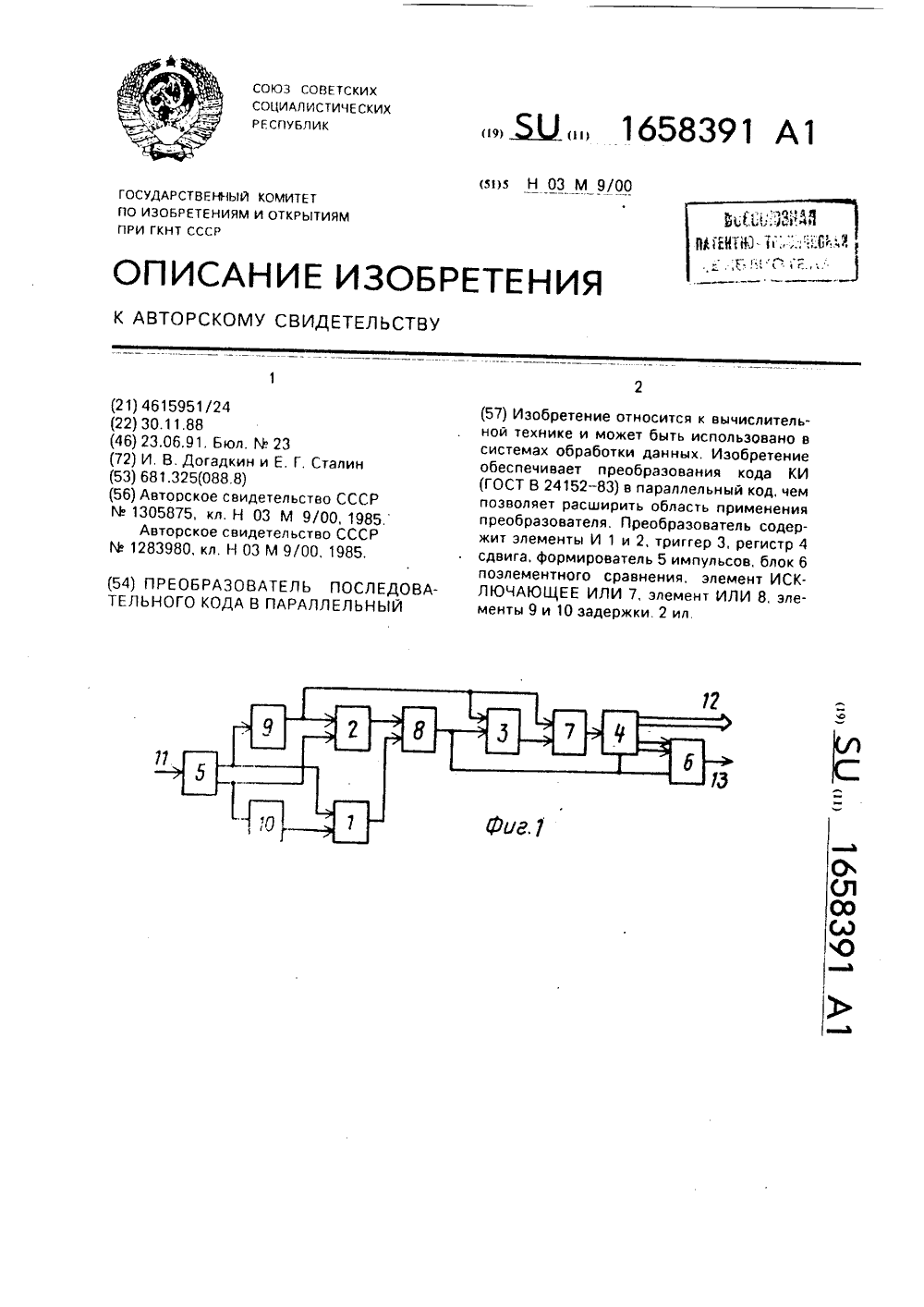

Номер патента: 1658391

Опубликовано: 23.06.1991

Авторы: Догадкин, Сталин

МПК: H03M 9/00

Метки: кода, параллельный, последовательного

...полуволны синусоидального сигнала на его входе, Импульсный сигнал, сформированный на первом выходе формирователя 5, поступает на вход элемента 9 задержки и второй вход элемента И 2. Импульсный сигнал, сформированный на втором выходе формирователя 5, поступает на вход элемента 10 задержки и второй вход первого элемента И 1. Время задержки сигналов, сформированных на выходах элементов 9 и 10 задержки (т), выбирают из условия то тТ т 1где т, - минимально допустимая длительность импульса на втором входе триггера 3;т - минимально допустимая длительность интервала между передними фронтами импульсов на втором и первом входе триггера 3;Т - длительность полуволны синусоидального сигнала в коде КИ.Импульсный сигнал, сформированный на...

Номер патента: 1660174

Опубликовано: 30.06.1991

Авторы: Венгер, Терещенко, Хандога, Царев

МПК: H03M 1/48

Метки: вала, код, многоканальный, поворота, угла

...что сигнал на инвертирующем входе с точностью до напряжения смещения Л Оподдерживается равным потенциалу шины с нулевйм потенциалом, При этом на входах усилителей 14 и 15 устанавливаются напряжения О 14= О 1 б 1 К + ЛО 14К К IО 15 = - О 171+К+ Л 015,где ЛО 14 и ЬО 15 - напряжения смещения дифференциальных усилителей 14 и 15 в режиме хранения;О 14 и 015 - напряжение на общих точках ключей 19, 25 и 22, 28 соответственно.20 25 30 35 40 45 50 55 еблока 3 отличаются от его входных напряжений на незначительную величину, так как напряжения усилителей 14 и 15, падение так какК1+К- 1; Ь О( = Л О(, эти выражения можно упростить Далее блоками формирователем 7, триггером 8, регистром 10 и блоком 11 обеспечивается процесс поразрядного...

Номер патента: 1660175

Опубликовано: 30.06.1991

Автор: Демьянов

МПК: H03M 9/00

Метки: кода, параллельный, последовательного, преобразования

...элемента И - НЕ 5, т.е. на выходах 11 устанавливаются сигналы "11", указывающие о правильном приеме слова: Для приема следующего слова необходимо подать импульс по входу 9, и процесс повторяется.Алгоритм работы при сбое приема информации типа "лишний" сдвиг.Запуск устройства осуществляется аналогично описанному,По мере поступления информации возможен сбой работы, при котором импульсной помехой информация сдвигается без воздействия синхроимпульсов, при этом сигнал "1", предварительно записанный в первый разряд регистра 1 сдвига, оказывается в (и+1)-и разряде регистра 1 сдвига в тот момент, когда на выходе генератора 2 тактовых импульсов пачка синхроимпульсов еще не окончилась. Рассмотрим работу системы с этого момента. допуская, что...

Номер патента: 1660176

Опубликовано: 30.06.1991

Авторы: Ашихмин, Дмитриев, Лицын, Портной

МПК: H03M 13/47

Метки: декодер, кодов, порядка, рида-маллера

...декодируется блоком декодирования кода РМ (1,1)(2,3) ( 1 1) (2,3) ( 2 = (1, 1) 6 Д - 1, 1) = ( - 1, - 1. 1, 1) 7: 2) 6) Т = ( - 1, 1, -1, 1, 1, - 1, 1, - 1) 4.1; Вектор Гдекодируется узлом декодирования кода РМ (1,2)4,2, Вектор Бдекодируется блоком деко(3. 1)дирования кода РМ (0,1)4.3. Вектор Й/= (8. -12) декодируется блокомдекодирования кода РМ (1,1)у 3,2) (1 1)(3,2) (1 1)У") = 1 - 1, 1, - 1)Я 3,1) (3,2)5, Вектор Ю = (2, -6, 8, -6) декодируетсяблоком декодирования кода РМ (2,2)Ж ) = (-1, -1, 1, - 1) 2( ) = (1, - 1, 1, - 1)РезультатУ=(1, - 1, 1, - 1, 1, - 1, 1,-1, 1, - 1, 1, 1, 1,- 1, 1, - 1),Работает декодер следующим образом.Кодовый вектор длины 2 приходит иэ линии связи и записывается в регистр 1, откуда элементы вектора (зтомогут...

Номер патента: 1660177

Опубликовано: 30.06.1991

Авторы: Захарян, Константинов

МПК: H03M 13/51

Метки: двоичного, код, кода, трехпозиционный

...что в формирователе прямой выход триггера 10 находится в состоянии "1" (фиг.З - 26), а прямой выход триггера 11 находится в состоянии "0" (фиг,З - 27). При этом "1" с выхода элемента ИЛ И 25 будет присутствовать на собственных входах сумматоров 26 и 27 по модулю два, Тогда при появлении импульса на выходе элемента ИЛИ 21 (фиг,З - 18) шифратора символов, означающего передачу троичной единицы, он поступит на первый вход сумматора 26 по модулю два формирователя, На выходе сумматора 26 по модулю два образуется "0", который через элемент И 19 поступит на Р-вход триггера 10. На первом входе сумматора 27 по модулю два будет присутствовать уровень "О", который в сумме с "1" на втором входе образует "1" на выходе. Таким образом, на...

Номер патента: 1660178

Опубликовано: 30.06.1991

Автор: Савчук

МПК: H03M 13/23

Метки: декодер, кода, сверточного

...М 7 - 3, а предыдущее значение М 7-2 также стирается.Аналогично работают остальные узлы 44, 46 и 47 ССВ.Вновь полученные метрики состояния через выходы всех узлов 44 - 47 ССВ поступают на 2 ф входов узла 48 сравнения. В узле 48 все 2" метрик состояний сравниваются между собой по величине, Сигналы на выходах узла 48 формируются в соответствии с табл. 2.Из этой табл. 2 следует, что лог, "1" появляется только на одном из двух выходов узла 48 сравненИя, а именно на том, который соответствует наибольшей метрике состояния.Электрическая принципиальная схема узлов 44 - 47 ССВ изображена на фиг,7, Применительно к узлу 45 на верхние входы его поступает метрика М 2 ветви 01, а на нижние входы - метрика М 2 ветви 10. В сумматорах 64 и 65...

Номер патента: 1661578

Опубликовано: 07.07.1991

Авторы: Евсеенков, Лупырь, Мозгутеев

МПК: G01D 13/00, G08C 19/06, H03M 1/22 ...

Метки: датчика, диска, перемещений, растрового

...в осле зазуя базочное для вого ри- тошаблошайбой, центри- икроскод втулку, е для сои посадой, затем 5 О 1661578 5 6 01 О 13/00, Н 03 М 1/22, 6 08 С 1906 ния, и может быть использовано при автоматизированном производстве датчиков, Целью изобретения является повышение точности, возможность взаимозаменяемости и снижение трудоемкости настройки и контроля, Для изготовления растрового диска изготавливают диск с посадочным отверстием без нанесения рисунка, втулку с точным отверстием, приклеивают диск на втулку и наносят кодирующий рисунок на диск,совмещают втулку с диском с центрирующей шайбой фотошаблона и наносят растровый рисунок на диск.При предлагаемом способе изготовления растрового диска отпадает необходимость в совмещении оси...

Номер патента: 1661654

Опубликовано: 07.07.1991

Авторы: Бергилевич, Хлапонин, Черкашин

МПК: G01R 19/00, H03M 1/12

Метки: аналогового, преобразования, сигнала

...эад жки, время задержки которого определяетсяпо формулетз= МТт,где И - число разрядов регистра 7;Тт - период повторения тактовых импульсов,Задержанный сигнал с регистра 7 поступает на ЦАП 9, где снова преобразуетс,;в аналоговую форму:09(т) = Вл(1-1 з)и поступает на второй вход вычитающего, блока 5, Таким образом, на выходе вычитающего блока 5 появляется сигнал, списыва,емый формулой05 т) = О - О Мз),что соответствует конечной разности первого порядка огибающей сигнала Оз,На фиг.2 представлены эпюры, поясняющие работу предлагаемого устройства,полученного путем моделирования последнего на ПЭВМ ЕС 1840, где 011) - исследу,емый сигнал; 02(т) - напряжение на выходеусилителя-ограничителя 2; 04(1) - огибающая исследуемого сигнала; 07(т)...

Номер патента: 1661968

Опубликовано: 07.07.1991

Автор: Тимченко

МПК: H03H 17/06, H03M 3/04

Метки: дельта-модуляцией, многоуровневой, фильтр, цифровой

...=1, поступают на входы суммато 30 ра 7 и отсчеты, умножаемые на значениекоэффициента В 1=2, - на входы сумматора 8.На входах сумматоров 5 - 8 формируютсясуммы указанных отсчетов входного сигнала, которые одновременно на их выходах35 преобразуются (при необходимости) в своедополнение для выполнения операции вычитания - на выходах сумматоров 5 и 6. Врезультате этого на выходах сумматоров 5 -8 формируются частичные суммы В 1 Х40,Лх , х,г, поступающие на входы седьмого сумг=1матора 11, Умножение на число 2 учитывается при формировании частичных сумм45 путем сдвига их двоичного представленияна единицу в сторону старших, разрядов,На выходах седьмого сумматора 11 иззначений сигналов на выходах первого -шестого сумматоров 5 - 10 формируется пе...

Номер патента: 1661969

Опубликовано: 07.07.1991

Автор: Тимченко

МПК: H03H 17/06, H03M 3/04

Метки: дельта-модуляцией, многоуровневой, фильтр, цифровой

...последовательности,Одновременно на управляющие входы 10подаются управляющие сигналы, в результате чего устанавливаются связи)-го выходаблока 1 задержки 0=ГМ) с одним из входов1-го комбинационного сумматора 3,1, 1=1, 1 5 В последнем случае исключено нулевое зна-,чение,Проведем группирование шагов квантования входного сигнала по одинаковым значениям коэффициентов, Число шагов10 квантования импульсной характеристики вкаждой группе К), а М К 1, Тогда вы=1ражение (2) можно переписать в виде157 у=РНх з)группы. Связи устанавливаются таким образом, что все отсчеты входного сигнала (хп-гп, щй(1,М, умножаемые согласно формуле цифровой свертки (2) на одинаковое значение коэффициента, поступают на входы )-го сумматора 3. группы.Затем...

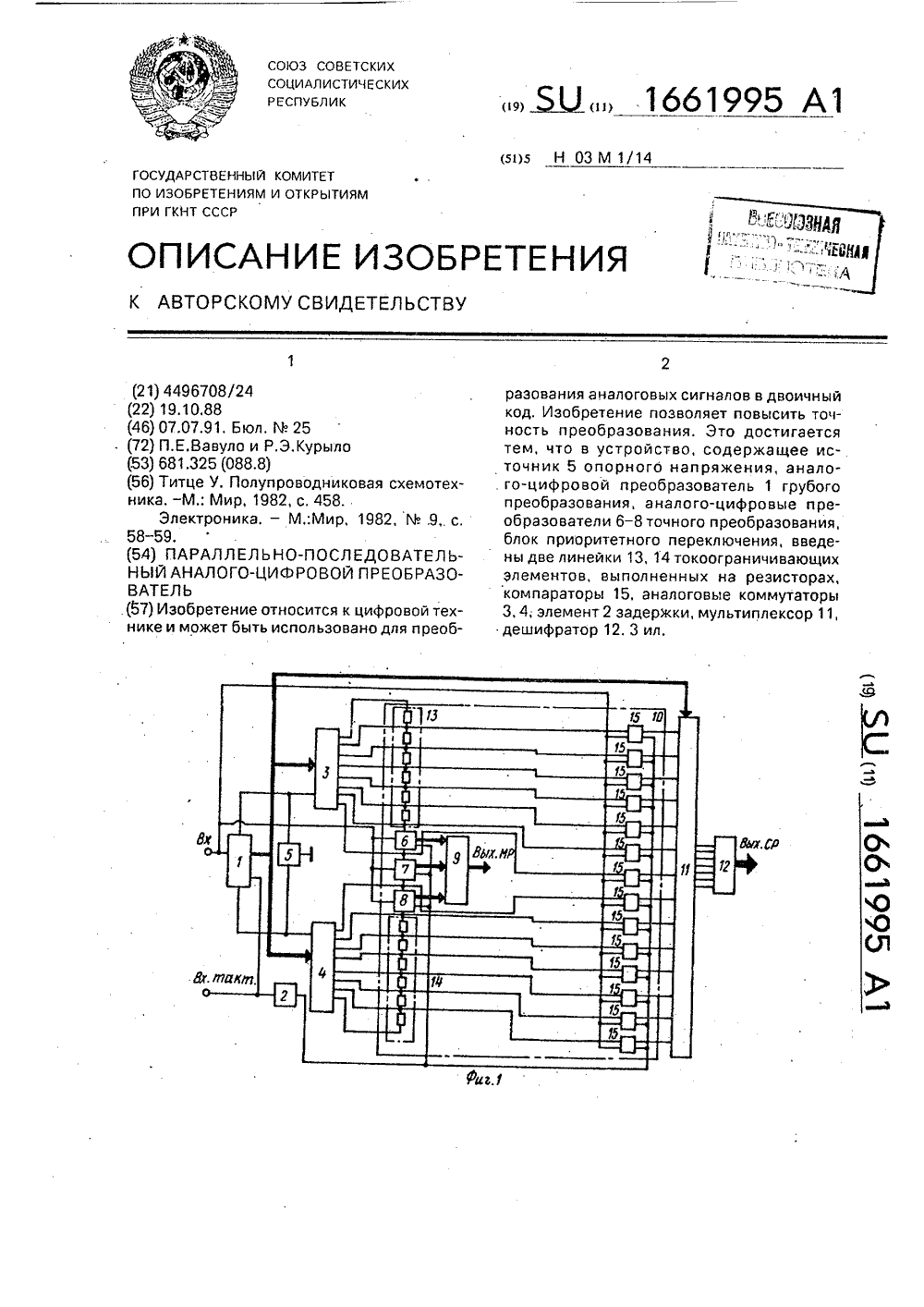

Номер патента: 1661995

Опубликовано: 07.07.1991

Авторы: Вавулов, Курыло

МПК: H03M 1/14

Метки: аналого-цифровой, параллельно-последовательный, преобразователль

...11, Коммутаторы 3 и 4 подают опорные напряжения на входы части компараторов 15 так, что опорное напряжение АЦП 6 лежит в зоне входного сигнала (фиг,2). При этом выходы задействованных компараторов 15 подключаются мультиплексором 11 в соответствии с кодом АЦП 1 к входу дешифратора, подготавливая работу такого АЦП. По приходу тактового импульса, задержанного на время установления напряжения в ключах аналоговых коммутаторов 3 и 4 элементом 2, срабатывает часть компараторов 15 и АЦП 6 - 8, преобразуя входное напряжение в цифровой код старших и младших разрядов, определяя значение кода одновременно по фронту стробирующего импульса. При зтом младшие разряды проходят через блок 9, определяющий с какого из АЦП точного преобразования снимается...

Номер патента: 1661996

Опубликовано: 07.07.1991

Авторы: Лукин, Подлужный

МПК: H03M 1/22

Метки: код, перемещения, фотоэлектрический

...диаграммы, поясняющие работу фотоэлектрического преобразователя перемещения в код, 15Фотоэлектрический преобразовательперемещения в код содержит растровыйдиск 1, светоизлучающий диод 2, режимный резистор 3, фотоприемник 4, светоиэлучающий диод 5, режимный резистор б и 20усилитель-ограничитель 7. Светоизлучающий диод 2 и резистор 3 образуют источниксвета.Преобразователь работает следующимобразом. 25При вращении растрового диска 1 световой поток от светоизлучающего диода 2,проходя через отверстия и непрозрачныеучастки на,растровом диске 1, поступает нафотоприемник 4 с определенными интервалами, вызывая в нем переменную составляющую напряжения входного сигналаусилителя-ограничителя 7, преобразуемуюусилителем-ограничителем 7 в...

Номер патента: 1661997

Опубликовано: 07.07.1991

Авторы: Богданович, Кияновский, Косинский, Матвеевский, Паламарчук, Попов, Ушенин

МПК: H03M 1/24

Метки: код, перемещений, фотоэлектрический

...законам 381 = 801+ Йп 1 зп - р27 Гфт(2)2 л 4ВЗ = ВОЗ+ Йвэ соз У (0 тгл84= 804- Вщ 4 соз - ф (4)фггде р, - угловая мера фоточувствительнойячейки младшего разряда считывания; 4у- измеренное перемещение;Ввь Во 1 - соответственно амплитуда переменной и величина постоянной составляющих сопротивлений 81, 82, Вз, 84.5(6)Сигнал на выходе дифференциальногоусилителя 11 определяется выражением0 ОУ = фЬ +фе ф фЬ = 0 Ь + Оеь (7)при выполнении условий80 = Во, = 1,4; (8)Йщ = Ва, 1 = 14, (9)89 = 810 = 817 = 81 В = Й; (10)01=02= 0; (11)Ооу = Ч - соз(ы - ) (В 2 ип28 о РНа выходе дифференциального усилителя 11 образуется сигнал постоянной амплитуды с фазой, прямо пропорциональнойизмеренному перемещению р.Сигнал с выхода дифференциальногоусилител 11...
