H03M — Кодирование, декодирование или преобразование кода вообще

Номер патента: 1403371

Опубликовано: 15.06.1988

Авторы: Болтков, Малофей, Николаев, Червяков, Швецов

МПК: H03M 1/24

Метки: код, перемещения

...точке 34 (фиг.2, ситуация 1), то на выходе инвертора 29 появляется запрещающий сигнал, который присутствует, пока элемент 1 не окажется в точке 39 (ситуация 1). В этот же момент времени на выходе элемента И 17 появляется сигнал "1", который устанавливает триггер 25 в единичное состояние. В этот момент времени на выходе инвертора 29 появляется инвертированное значение сигнала, снимаемого с элемента 1, которое через открытый элемент И 18 подается на выход преобразователя. Когда элемент 1 окажется в точке 45 (ситуация 2), сигнал единицы появляется на выходе элемента И 16, который вернет триггер 25 в нулевое состояние и с шины 31, соответствующей младшему разряду нечетного основания, снимается прямое значение младшего разряда четного...

Номер патента: 1403372

Опубликовано: 15.06.1988

Авторы: Бобров, Домрачев, Мазов, Подолян

МПК: H03M 1/48

Метки: «угол-код», двухотсчетный

...отсчета, тогда некоторая потеря точности за счет уменьшения диапазона информационного сигнала вгрубом отсчете не сказывается на конечный результат, поскольку грубыйотсчет согласуется с точным,Изменение знака сигнала рассогласования в цикле грубого отсчета необходимо ввиду считывания информациив отрицательный полупериод опорногосигнала и осуществляется на элементе19 ИСКЛЮЧАЮЩЕЕ ИЛИ.Управление коммутатором 2 каналовосуществляется сигналами с выхода .компаратора 12. По переднему фронтуэтого сигнала одновибратор 16 вырабатывает импульс записи в УВХ 3 и 4,по заднему фронту которого запускается генератор 25 тактовых импульсов,поступает на соответствующий вход регистра последовательных приближений.В цикле грубого отсчета сигнал...

Номер патента: 1403373

Опубликовано: 15.06.1988

Автор: Ибрагимов

МПК: H03M 1/50

Метки: вала, код, поворота, угла

...и, пройдя через элемент 16, обеспечивающий задержку переднего фронта ВИ 1 на времяСдостаточное для того, чтобы на выходе выпрямителя 4 получить установившееся значение П подается на управляющий вход ключа 8, устанавливая его в замкнутое положение, При этом напряжениес выпрямителя 4 подключается к интегратору 7 и интегрируется в течение третьего временного интервала (ВИ 3) длительностью й = С - ДС . В мо 9мент времени, соответствующий окончанию ВИ 1, триггер 28 устанавливается в положение 1 и на его единичном выходе формируется передний фронт импульса с длительностью , соответствующей длительности ВИ 2, Этот импульс проходит через элементы 20 И и 24 ИЛИ на первый. выход блока 15 и с него подается на управляющий вход ключа 6, устанавливая...

Номер патента: 1403374

Опубликовано: 15.06.1988

Авторы: Асеев, Баранов, Кузнецов, Мигай

МПК: H03M 1/52

Метки: аналого-цифровой, величин, неэлектрических

...27и состояние, соответствующее знакуплюс в регистре 26). При ненагруженном датчике (т,е. при наличии разрешающего сигнала с блока 28) величинавыходного напряжения блока 31 рыска 50ет в пределах единицы младшего разряда индикации, периодически пилообразно увеличиваясь и уменьшаясь. 74ца котором его застало окончание разрешающего сигцала от блока 28.При наличии изменений входной величины со скоростью, большей скорости дрейфов элементов преобразователя, работа системы коррекции аддитивцых помех блокируется запрещающим сигналом на выходе блока 23, так как при этом запрещается передача информации в формирователь 27 результата.В случае превьппецпя значением информации формирователя 27 порога, задаваемого блоком 29, блок 28 срав - неция...

Номер патента: 1403375

Опубликовано: 15.06.1988

Авторы: Бару, Салимон

МПК: H03M 1/52

Метки: аналоговых, сигналов, широтно-импульсный

...3 по шине 15 подается короткий импульс, который переводит его внулевое состояние, тем самым устройство подготавливается к работе.При поступлении на шину 16 импульса запуска интегратор 5 через ключ4 начальной установки обнуляется,счетчик 3 через элемент ИЛИ 2 переводится в первое состояние. При этомна вход интегратора через открытыйключ 12 поступает отрицательное опорное напряжение - По, которое на выходе интегратора 5 преобразуется влинейно-возрастающее напряжение. Навторой вход компаратора 6 подаетсячерез первый открытый ключ 10 входной сигнал Б , первого канала. Вмомент равенства напряжений на входах компаратора 6 на его выходе формируется перепад напряжения, которыйпоступает на вход счетчика 3 черезэлемент ИЛИ 2 и...

Номер патента: 1403376

Опубликовано: 15.06.1988

Авторы: Светайло, Супрун

МПК: H03M 1/66

Метки: оптоэлектронный, цифроаналоговый

...предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к вычислительной технике и может быть использовано в устройствах вывода цифровых вычислительных машин.Цель изобретение - повышение быс 5 стродействия и точности преобразования.На чертеже представлена функциональная схема устройства, 1 ОУстройство содержит входной регистр 1, блок 2 ключей, источник 3 света, блок 4 деления светового потока, блок 5 суммирования световых потоков, преобразователь 6 интенсивности светового излучения в электрический сигнал,п оптических модуляторов 7, источник 8 опорного напряжения, входную шину 9 и выходную шину 10. Устройство работает следующим образом,На регистр 1 через шину 9 заносится входной код в режиме...

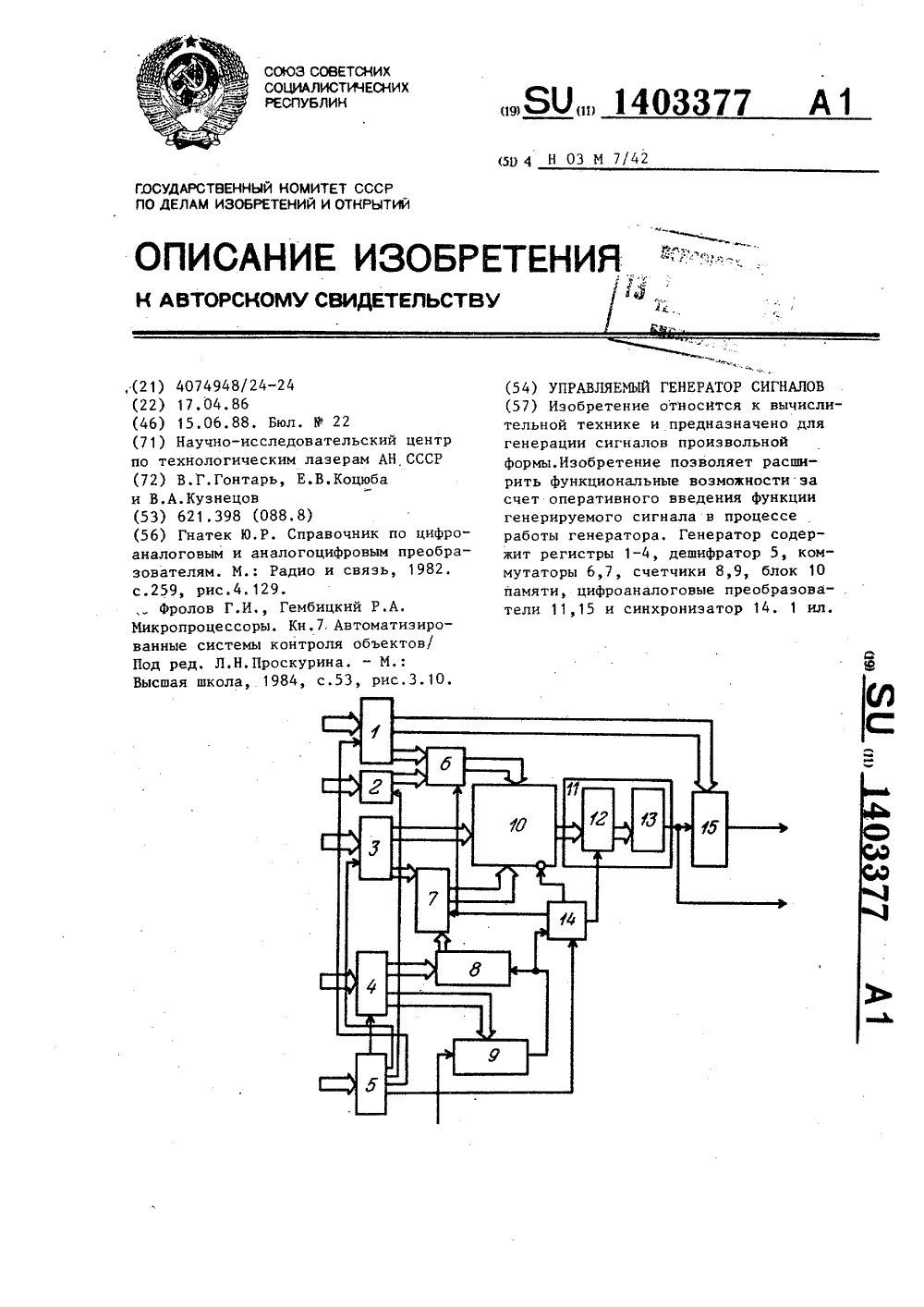

Номер патента: 1403377

Опубликовано: 15.06.1988

Авторы: Гонтарь, Коцюба, Кузнецов

МПК: H03M 7/42

Метки: генератор, сигналов, управляемый

...запись в регистр 4 коэффициента деления счетчика 9, началоопроса счетчика 8, а также запись врегистр 1 коэффициента умножения преобразователя 15. Дешифратор 5 управ;ляет работой регистров 1-4. Еслипроисходит обращение к регистру 3,то производится запись данных реги-,стра 3 в блок 1 О памяти. При этомсинхронизатор 14 формирует импульсзаписи для блока 1 О и управляет рабо.той коммутаторов 6 и 7. В это времяне происходит запись в регистр 12. данных для элемента 13, что позволяет избежать появления ошибок на выходе генератора.Таким образом, генератор позволяет за один машинный такт полностью изменять информацию на выходе, при этом можно формировать сигналы из одного сектора блока 10 памяти, а проводить подготовку к работе в другом.Формула...

Номер патента: 1403378

Опубликовано: 15.06.1988

Авторы: Комиссаров, Кузнецов

МПК: H03M 9/00

Метки: кода, параллельный, последовательного, преобразования

...11 и 12 свидетельствует об окончании преобразования последовательного кода:в параллельный и сопровождается выдачей сигнала Конец кодовой 45комбинации" с контрольных разрядоврегистра.Если в процессе сдвига "1"; предварительно записанной в регистр, вработе последнего происходит сбой, то 50комбинация "10" в (и+1)-м и (и+2)-мразрядах регистра появляется преждевременно и "1" с выхода (и+2)-го разряда устанавливает КБ-триггер 5 впротивоположное состояние, в результате чего формируется сигнал "Брак"выдаваемый по контрольному входу 13,и устанавливается триггер 2 режимав состояние (на выходе "0"), при котором закрывается элемент 3 И, запрещая прием информации, и останавливается работа генератора 4 тактовых импульсов,Если в процессе приема...

Номер патента: 1403379

Опубликовано: 15.06.1988

Автор: Бронов

МПК: H03M 13/21

Метки: кодограмм, передачи, приема, самосинхронизирующихся

...только спериодом и и 2 п.Данная трансформированная последовательность (в случае беэошибочногбприема) представляет собой фазирующую последовательность, генерируемуюреккурентным регистром 13.Через М тактов после начала поступления трансформированной последовательности на вход регистра 18 сдвигаон будет заполнен символами последней.В дальнейшем через п+М тактов с выхода сумматора 22 по модулю два на вход ключа 30 начинает поступать фазирующая 1 последовательность, анало 5 гичная той, что формируется реккурентным регистром 13.Выходы регистра 18 сдвига, объединенные со входами сумматора 22 по модулю два выбраны таким образом, чтобы 1 О скомпенсировать фазовый сдвиг фазирующей 1 последовательности, вносимый последним при ее прохождении...

Номер патента: 1405048

Опубликовано: 23.06.1988

Авторы: Галиулин, Гафаров

МПК: G06F 7/48, H03M 7/16

Метки: данных, цифровых

...состояние (схема установки "О" не показана). В следующий момент с поступлением тактового импульса ена вход 12 производится считывание информации с элементов 1 и 2 памяти соответственно по их входам 9 и 10, Так как, последние при этом находятся в исходном состоянии "0", импульс на выходе 36 отсутствует, что соответствует Ро =О.В следующий моментна вход 14 поступает импульс второго такта, а на входы 32 и 41 устройства подаются соответственно информационные сигналы Аи В. При этом, если А,=В=1, то на входы 32 и 41 подаются соответствующие им импульсы, поступающие на входы 34 и 40 элементов 2 и 1 памяти. Так как РО=О, запрет записи информации в элемент 2 памяти по его входу 30 отсутствует и последний переходит в состояние "1" (т. е. Р,...

Номер патента: 1405111

Опубликовано: 23.06.1988

Автор: Калинин

МПК: H03M 1/34

Метки: известной, импульсов, код, коротких, преобразования, формы

...это приведет к тому,что на определенных выходах его взависимости от амплитуды входногосигнала появится код его старших разрядов. Этот код приведет к срабатыванию соответствующих КБ-триггеров2, предварительно по шине 10 "Сброс"установленных в нулевое состояние,По состоянию КБ-триггеров 2, соединенных с входами шифратора 4, на.первой группе выходов 11 устройства формируется код старших разрядов амплитуды входного сигнала, При этом независимо от значений уровней напряжения на выходах параллельного АЦП 1информация в КБ-триггерах 2 хранитсяв течение всего цикла измерения и умножается только по следующему сигналу "Сброс" по шине 10 "Сброс" устройства,Длительность выходного сигнала ссамого старшего сработавшего выходапараллельного АЦП 1...

Номер патента: 1405112

Опубликовано: 23.06.1988

Авторы: Березина, Воропаева, Ложкова, Шипилов

МПК: H03M 5/12

Метки: без, биимпульсного, возврата, код, кода, нулю

...код, поданный навход 11, поступает на вход элемента10 задержки, В результате сравненияэтого кода и задержанного на полпериода кода на выходе блока 5 сравнения появляются синхроимпульсы единичных бит, по которым устанавливается состояние П-триггера 4 в зависимости от уровня единичного бита.Если после единичного бита следуетнесколько нулевых бит, то состояние0-триггера 4 не меняется, Единичноесостояние П-триггера 4 свидетельствует о том, что нулевые биты, следующие за единичным, начинаются с низкого уровня, а нулевое состояние - свысокого уровня. Задержанный на период код с третьего выхода элемента10 задержки и инверсный код, задержанный на полтора периода, с выходаинвертора 7 подаются на вход элемента И 8, В связи с тем, что...

Номер патента: 1405115

Опубликовано: 23.06.1988

Авторы: Домрачев, Мельник, Уманский

МПК: H03M 1/24

Метки: код, перемещения

...В формирователе 32старших разрядов (ш+1, щ+2, в+3) преобразователя перемещения в код припереходе нарастающими и убывающимиветвями трепецеидальных сигналов нулевых уровней с отрицательной области в положительную и, наоборот,с положительной области в отрицательную (см. Фиг, 2 а, б, в, г) уровнисигналов на выходах компараторов33-36 принимают значение логической(суммирование по модулю 2) которыхс помощью элементов ИСКЛЮЧАЮЩЕЕ ИЛИ37-39 приводит к появлению на выходных шинах ш+1, в+2, ш+3 старшихразрядов кодовых комбинаций 000,001, 010, 011, 100, 101, 110, 111(фиг, 3 с, т, у) за время перемещения кодовой шкалы 10 на величину одного периода, равного 8 8,Сигналы с выходов формирователя 1трапецеидальных сигналов поступаюттакже и на входы...

Номер патента: 1405116

Опубликовано: 23.06.1988

Авторы: Голышевский, Замараев, Михотин, Пильв, Шахов, Юрманов

МПК: H03M 1/52

Метки: аналого-цифрового, интегрирующего, преобразования

...= 0 длительность ЬТ, и Т , равной Т, /2, чтодостигается просто соответствующимвыбором значения Б,. Зто не требуетабсолютно никаких дополнительных аппаратурных затрат при реализации ине вызывает дополнительных погрешностей,Схема (фиг,2) содержит ключи 1-3,интегратор 4, устройство 5 управления, преобразователь 6 времени в код(ПВК) и устройства 7 и 8 сравнения,Временные диаграммы, представленные на фиг,1 а, полностью отражаютпроцесс изменения напряжения на выхо 14 О 5116де интегратора 4. Соответствующие напряжения подключаются к входу интегратора 4 ключами 1-3, которые управляются сигналами с устройства 5 уп-;5 равления. Устройства 7 и 8 сравнения определяют достижение интегратором пороговых уровней соответственно П1 и 0 выдавая...

Номер патента: 1405117

Опубликовано: 23.06.1988

Авторы: Азаров, Васильева, Моисеев, Стейскал

МПК: H03M 1/66

Метки: преобразования, цифроаналогового

...устройство.Адресом записи служит исходная кодовая комбинация К , которая устанавли 3вается блоком 4 управления на первомадресном входе блока 10 памяти черезпятый цифровой коммутатор 15, Такимобразом заполняются все ячейки первого и второго запоминающих устройствс адресами от 0 до 2 - 1,35Кодовые комбинации К для младшихразрядов рабочего кода вычисляются наоснове измеренных весов младших разрядов основного ЦАП 1 и заносятся втретье запоминающее устройство наэтапе изготовления устройства. Третьезапоминающее устройство может бытьвыполнено на основе постоянного запоминающего устройства и содержит2 "(и-щ)-разрядных кодовых ком 45бинаций Кр,В режиме непосредственного преобразования устройство работает следующим образом. Входной...

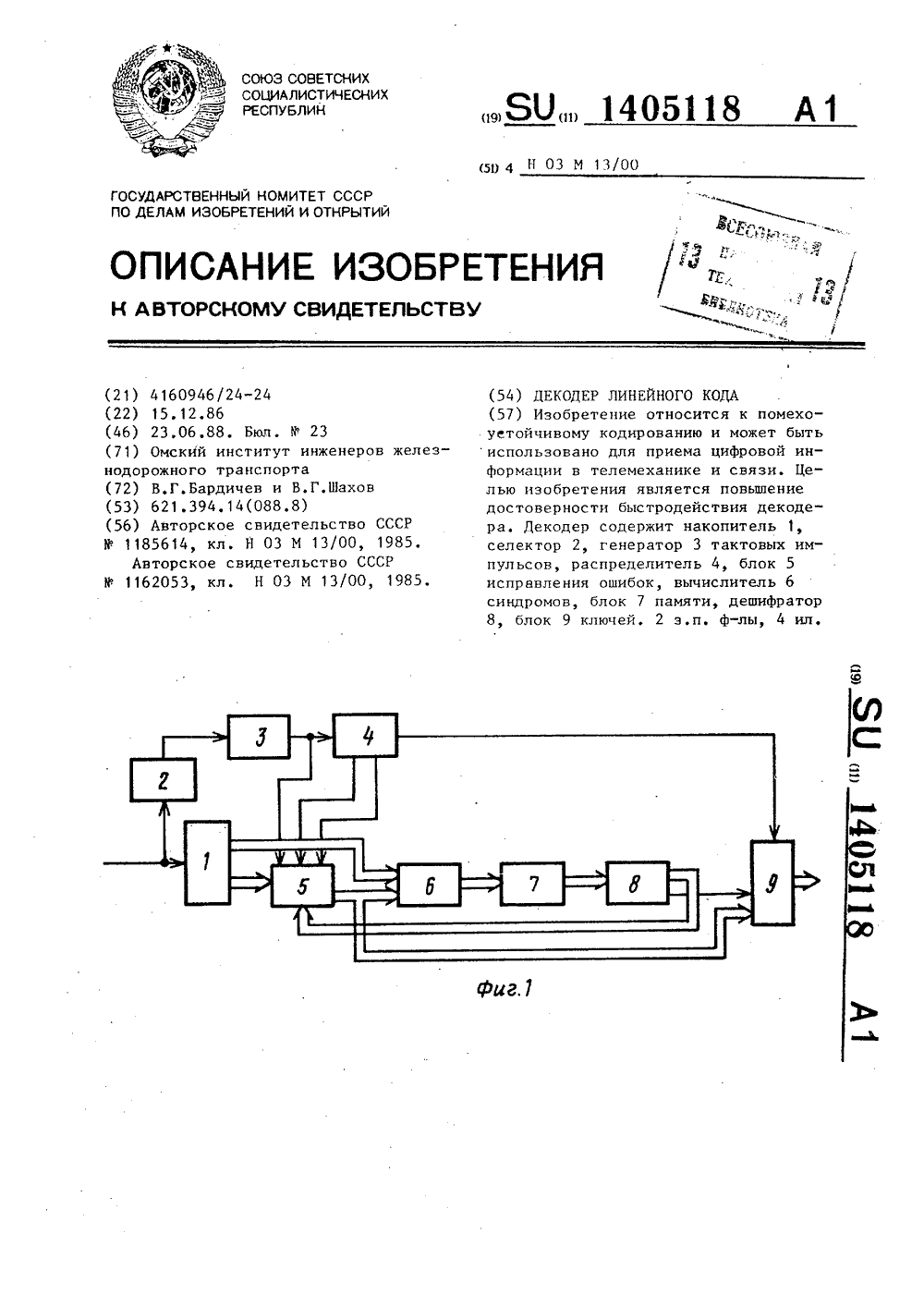

Номер патента: 1405118

Опубликовано: 23.06.1988

Авторы: Бардичев, Шахов

МПК: H03M 13/05

Метки: декодер, кода, линейного

...исправления ошибок на вторые входы элементов И 14 подается информационный код, поэтому с последним тактом распределителя он передается на выход устройства. Одновременно с выхода элемента И 15 выделяется признак подтверждения правильности,Если в принятой кодовой комбинации есть ошибки только в контрольных разрядах, синдром отличен от нуля, но по этим адресам в блоке 4 памяти также хранятся коды 1001, что приводит к выдаче информационной части кода описанным способом.Если в принятом коде есть одиночные ошибки, ненулевой синдром, соответствующий каждой из подсобных ошибок, вызывает выдачу блоком 7 на дешифратор 8 кода разряда с ошибкой, Дешифратор 8 преобразовывает двоичный код в позиционный, благодаря чему на второй вход...

Номер патента: 1406792

Опубликовано: 30.06.1988

Авторы: Кроль, Озерский

МПК: H03M 1/12

Метки: автоматическим, аналоговых, величин, масштабированием

...образом, по окончании положительногс перепада второго синхроимпульса АЦП (фиг.33) на выходеэлемента 18 устанавливается сигнал"0", а на выходе элемента 19 (фиг. Зк) - 30сигнал "1", В результате положительным фронтом с элемента 26 запускается генератор 5 (фиг,30), который запускает режим масштабирования. Герепад "Выборка" (фиг.Зс), кроме импульса Старт" (фиг,Зь) н селекторе24, запускает режим формирования импульса "Пуск", который поступает навыход П селектора 24 (фиг.З) послезавершения всех коммутаций и норма лиэаций в блоке 7. Если напряжение на выходе блока 21 (фиг.Зи) оказывается меньше Г , =Е по абсолютнойцап опвеличине, то на выходах элементов18 и 19 сигналы меняются на противо Б положные, После прихода импульса"Пуск" (фиг.Зп) по...

Номер патента: 1406793

Опубликовано: 30.06.1988

Авторы: Алексеев, Беляев, Гельман

МПК: H03M 1/38

Метки: аналого-цифровой

...объем выборки) на выходе этого элемента появляется единичный сигнал (на втором входе элемента 25 при нулевом коде на кодовых входных шинах 30 присутствуез единичньп сигнал элемента 27), которым переключа ются н исходные состояния триггеры 10 и 11 и блокируется элемент 9.При нулевом коде ца кодовых входных шинах 30 с поступлением текущих сигналов запуска работа устройства повторяется аналогично описанному, причем не обязательно только с целью определения гистограммы, Код, который устанавливают нд кодовых входных шинах 30 (этот кол может бьггь задан, например, оператором нручную либо55 автоматически ЭВМ), соответствует вероятности маловероятных значений измеряемой величины, которые це долж 1 ы в лдьцейшем пгрепдвдться в ЭВМ для обработки,...

Номер патента: 1406794

Опубликовано: 30.06.1988

Авторы: Дмитриев, Подольский

МПК: G01R 23/00, H03M 1/50

Метки: импульсов, напряжение, постоянный, следования, ток, частоты

...установки счетчиков 14 и 15 и на первый вход триггера 18Последний при этом устанавливается в единичное состояние. Одновременно происходит передача кодов, хранящихся в памяти блоков 10 и 11, в разряды счетчиков 14 и 15. Далее в процессе счета импульсов частоты Г происходит уменьшение кодов, записанных в счетчиках 14 и 15, до нуля. Ввиду того, что Г 1 с Г 1, счетчик 14 достигает нелевого состояния раньше, чем счетчик 15. При этом сигнал на его выходе переноса перебрасывает триггер 1 8 в нулевое состояние. Далее достигает нулевого состояния счетчик 15, сигнал перенося с его выхода производит установку в счетчики кодов М и Г 1, и весь процесс повторяется периодически, Ня цгчходе тргц герд 1 Я форм грус гся широтно-импульсцый сигця г,...

Номер патента: 1406795

Опубликовано: 30.06.1988

Авторы: Игонин, Компанец, Логвинов, Скобелев

МПК: H03M 1/50

Метки: времяимпульсный, многоканальный

...ключи каналов к опросуочередного источника напряжения.Замыкаются разрядные ключи 12 и 13,и накопительный конденсатор 11 начинаф ет разряжаться на катушку 14 индуктивности,К моменту С окончания импульсас второго выхода устройства управления (Фиг. 2 г) ток в катушке 14 достигает максимального значения. В момент й разрядные ключи 12 и 13размыкаются и на катушке 14 индуктивности возникает импульс ЭДС самоиндукции, амплитуда которого пропорциональна величине преобразуемогонапряжения (Фиг. 2 е). Дифференциальный усилитель 15 преобразует дифференциальный сигнал с катушки 14 внедифференциальный, а амплитудновременной преобразователь 16 преобразует амплитуду импульса во временной интервал Т (фиг. 2 ж): ТК Ц, где К - коэффициент преобразования;...

Номер патента: 1406796

Опубликовано: 30.06.1988

Авторы: Захаров, Яковлев

МПК: H03M 1/60

Метки: аналого-цифровой, гальванической, многоканальный, развязкой

...через этот трансформатор и через открытый первый канал коммутатора 4 на вход счетчика7,Год воздействием импульсов генератора 9 счетчик 10 начинает заполняться и через интервал времени , навыходе Ч, счетчика 10 устанавливается высокий логический уровень, сбрасывающий Р-триггер 11, в результатеснимается сигнал "Сброс", после чегоначинается заполнение счетчика 7под воздействием импульсов ПН 1 1,поступающих на вход счетчика 7. Черезинтервал времени Т после снятиясигнала "Сброс" на выходе Ц, счетчика 10 устанавливается высокий логический уровень, сбрасывающий Р-триггер12, в результате чего снимается сигнал "Счет" и обнуляется счетчик 1 О.Госле снятия сигнала "Счет" заполнение счетчика 7 прекращается и на еговыходе присутствует код,...

Номер патента: 1408531

Опубликовано: 07.07.1988

Авторы: Исаков, Ломтев, Сафронов, Семочкина, Шляндин

МПК: H03M 1/46

Метки: аналого-цифровой

...Л, вводя Л 1,=-Л (фиг. За). В момент времениблок 2 проводит оценку разности Лго (фиг. За), Посигналу У 6 с блока 5 осуществляется стробирование выхода регистра 70 и абсолютнаявеличина и знак кода Х Л поступаютсоответственно на входы А и ЯА суммато.ра 73, причем на входы В и ЯВ последнего в этот момент времени поступает информация соответственно об абсолютной величине и знаке кода М Лго. Через интервал времени(фиг. 6) на выходах сумматора 73 появляется код КЛг со знаком.Абсолютная величина М Лг подается на входы Х - Х 7 умножителя-накопителя 110, и на входы т - У-, последнего одновременно по сигналу У 7 с блока 5 подается код числа 4. По сигналу У 8 с блока 5 осуществляется синхронизация регистров Х и у умножителя-накопителя 10 и...

Номер патента: 1408532

Опубликовано: 07.07.1988

Авторы: Данилин, Зиновьев, Зяблов, Портной

МПК: H03M 13/05

Метки: блочных, двоичных, кодек, кодов

...на четыре сектора,(фиг. 7 и 8), поступает в блок 10(памяти первой ступени 9( декодирова":ния, где они обе задерживаются на время декодирования матрицы В( в блоке11, (первого кода), на выходах которого частично восстанавливается исходная матрица Ат.е. получается матрица А, с ошибками.30Вместе с задержанной матрицей Вона поступает на блок.13,сравнения,где, завершается восстановление исходной матрицы А( (устранение помея), .З 5 появляющейся на первых выходах 17(кодека.- 1, и,К = 1, И. Все И таких матриц образуют матрицу Г= Эта матрица по столбцам гт в канал 3 связи поступаеВ канале 3 связи образовавшиесяФпосле модуляции 2 -позиционные сигналы ФМ (фиг. 5) или 2 -позиционныемсигналы АФМ (фиг. 6) проходят через линию 41 или 50 связи, в...

Номер патента: 1410270

Опубликовано: 15.07.1988

Авторы: Гунькин, Шульгин

МПК: H03M 1/28, H03M 1/36

Метки: аналого-цифровой

...из "КИМ 1 оптическое когерентное излучение от источника 3 разветвляется по двум каналам - областям с большим показателям преломления, сформированным в приповерхностном слое электро- оптического кристалла. Канальные волноводы ЭКИМ 1 находятся в электрическом поле модулирующих электродов 7 . и 8. За счет поперечного электрооптического эффекта под действием напряжения, приложенного к нарам электродов 7 и 8, происходит изменение показателя преломления в направлении распространения света и изменяется фазовая скорость. Сдвиг фаз между каналами приводит к тому, что при суммировании сигналов на выходе 4 интенсивность света на вход порогового устройства 5 может иметь значения от нуля до максимума, изменяясь в зависимости от напряжения на...

Номер патента: 1410271

Опубликовано: 15.07.1988

Автор: Погосов

МПК: H03M 1/46

Метки: аналого-цифровой

...частоты генератора тактовых импульсов 15), Заложенная в запоминающее устройство 13 программа изменения П(й) соответствует зависимости амплитуды П,(1) от времени, Для рассматриваемого случая (гауссовый белый шум)Пп Ь. + По"Окно" расширяется с течением .времени в соответствии с ростом ожидаемой амплитуды шума. Добавка У еще несколько увеличивает "окно" с тем, чтобы учесть возможную зону нечувствительности компараторов 3 и 4Поскольку с течением времени с составляющая Б с ( Т ) растет быстрее ( пропорционал ьно Г ) , чем амплитуда Уц ( С ) ( пр опорционально Я ) , то в конце концов в момент времени один из к омпарат ор ов 3 или 4 переключается ,Для " кБо УЬ- (г. (ю (4)а(Б ) к аУР рфЫаксимальное время задержки срабатывания блока сравнения...

Номер патента: 1410272

Опубликовано: 15.07.1988

Авторы: Лившиц, Митрофанов, Топаллер

МПК: H03M 1/48

Метки: код, перемещения

...выходах блока 12, подключенных к входам СКД 1, Формируются напряжения переменного тока, амплитуды которых пропорциональны синусу и косину су кода И реверсивного счетчика 11 На выходе СКД 1 формируется напряжение, сдвинутое по Фазе относительно несущей входных сигналов СКЛ 1, пропорциональное перемещению Ы , Выходное напряжение СКД 1 сравнивается по Фазе на Фазочувствительном выпрямителе 7 с напряжением несущей с выхода блока 12. Блок 8 вырабатывает импульсы, частота которых пропорцио нальна выходноиу напряжению Фазочувствительного выпрямителя 7, Выходные импульсы блока 8 через элементы 9 И или 10 И в зависимости от знака рассогласования между п и И поступают соответственно на входы сложения или вычитания реверсивных счетчиков 11 и...

Номер патента: 1410273

Опубликовано: 15.07.1988

Авторы: Арсени, Бородянский, Волков, Любенко, Рекус

МПК: H03M 1/24, H03M 1/50

Метки: вала, код, поворота, угла

...элементИЛИ 33 на выход блока 26, откуда поступает на управляющий вход блока 27ключей. Если импульсы на вход блока 26 подаются не одновременно, тоэлемент 32 И не срабатывает, но сигнал с одного входа (например, сигнал18) через диод 34 подается на С-входтриггера 30Триггер 30 срабатываети через элемент 39 задержки подаетсигнал на Д-вход триггера 31. По приходе импульса на другой вход (например,сигнал 19) он через диоды 35 и38 подается на С-вход триггера 31.Триггер 31 срабатывает и появляетсясигнал на его выходе, который подается на вход элемента 40 запрета.Элемент 40 запрета выдает сигнал наэлемент 33 ИЛИ, который пропускаетего на блок 27 ключей.Одновременно сигнал с выходатриггера 31 через элемент 31 задержки подается на С-вход...

Номер патента: 1410274

Опубликовано: 15.07.1988

Авторы: Сипягин, Шпарберг

МПК: H03M 1/52

Метки: аналого-цифровой, интегрирующий

...выражениемХотя напряжение на входах ОУ 1 в момент переключения ключей изменяется с 11на Е или Е д, напряжениеОзаряда конденсатора 2 Б с, не меняется. Так как направление тока на входе ОУ 1 изменилось на противоположное, начинается линейный разряд конденсатора 2 до нуля. Время разряда определяется выражением:о Бс Т = с ---1 Т У Рзр т.е,Кт КэТ= ТнБр или Т= Тяжбуо 1ЕоФТаким образом, время разряда конденсатора 2 пропорционально входному напряжению, т.е. осуществляетсяпреобразование входного напряженияв интервал времени,Для завершения процесса преобразования компаратор 4 в момент равенства нулю напряжения на конденсаторе 2 должен изменить состояние,подавая на устройство управления 11сигнал об окончании второго тактаинтегрирования...

Номер патента: 1410275

Опубликовано: 15.07.1988

Авторы: Сипягин, Шахов, Шигирев, Юрманов

МПК: H03M 1/52

Метки: интегрирующий, код

...47 по К-входу реагирует на передние фронты импульсов с инверсного выхода мультиплексора 34. 1 К-триггер 42 по 1-входу реагирует на передний фронт сигнала с выхода сравнивающего устройства 11, Сигналы на первый и второй управляющие входы блока преобразователя 15 интервалов времени в код поступают соответственно .с прямого и инверсного выходов триггера 43, на Т-вход1410275 6 формула изобретениякоторого подана последовательность Вд с инверсного выхода мультиплексора 34. Импульсы "Сброс" формируются на выходе элемента 45 ИСКЛЮЧАЮЩЕЕ ИЛИ при каждом изменении логического уровня на прямом выходе триггера 43,С помощью конденсаторов 40, 42, 44 на прямых выходах триггеров 39, 43 и на кодовых выходах двоично-десятич ного счетчика 31 в момент...

Номер патента: 1410276

Опубликовано: 15.07.1988

Авторы: Галунов, Клименко, Коньков, Сироткин

МПК: H03M 1/60

Метки: частота-код

...на элементе 12задержки этой же частоты, получаемойс помощью элементов 15-17 задержки.Показания реверсивного счетчика 24з 14102 следят за тем, как быстро изменяется скорость изменения частоты за время, определяемое элементов 12 задержки, т.е. код реверсивного счетчика 24 показывает, каково ускорение изме 5 нения входной частоты. Показания счетчика 24 снимаются с помощью коммутатора 27 и распределителя 2.Для правильной работы преобразова О теля необходимо, чтобы в начальный момент работы длительность импульса "Сброс" была больше суммарного времени задержки в элементах 12, 16 задержки и 17 для их полной очистки. Кроме того, должны быть равными задержки в элементах 13-15 и 17 задержки и равными в элементах задержки 11 и 16, Частота...
