H03M 1/52 — входной сигнал интегрируется с линейным возвратом к заданному значению
Устройство время-импульсного преобразования напряжения постоянного тока в число
Номер патента: 132863
Опубликовано: 01.01.1960
МПК: G01R 19/25, H03M 1/52
Метки: время-импульсного, постоянного, преобразования, число
...напряжения, вызываемая климатическими условиями и колебаниями питающих напряжений.В предлагаемом устройстве обеспечивается большая точность пр образования по сравнению с известными, получение высокого входного сопротивления и обеспечение возможности преобразования входных напряжений обеих полярностей, Это достигается тем, что между переключателем входного напряжения и блоком выделения нулевого напряжения включен электронный интегратор постоянного тока.Устройство работает следующим образом.При подаче в блок 1 управления и синхронизации (см. блок-схему) пускового импульса ключом 2 измеряемое напряжение подключается к интегратору постоянного тока 3. Выходное напряжение интегратора при этом начинает линейно расти. Одновременно с...
155661
Номер патента: 155661
Опубликовано: 01.01.1963
МПК: H03M 1/52
Метки: 155661
...подано измеряемое напряжение. К выходу усилителя 1 подключен нуль-орган 2, служащий для сравнения измеряемого напряжения с эталонным.Линейно растущее напряжение усилителя 1 возрастает до напряжения функции линеаризации, По достижении равенства этих напряжений срабатывает, нуль-орган 2 и выдает сигнал на ключ 3, который посредством разряда емкости 4 сбрасывает выходное напряжение усилителя до нуля, чем и определяется длительность выходного импульса устройства. Затем процесс периодически повторяется.Частота импульсов выходного напряжения Ьа,г при Ь, = сонэк и 1 сС = сопз 1, где Я - сопротивление 5 и С - емкость 4, будет являться функцией управляющего напряжения Гl задаваемого по закону линеаризующей функции.155661 Длительность...
158159
Номер патента: 158159
Опубликовано: 01.01.1963
МПК: H03M 1/52
Метки: 158159
...счетчика 8 через вентили 14 и 16 проходит па один из входов счетчика 8, одновременно устанавливая триггеры 16 и 17 в исходное состояние. Импульс Оа запускает мультивибратор 1, управляющий работой модуляторпого триода 8, начиная этим новый цикл сравнения.Импульсы Из Л, 11 в формируются сдвппутыми во времени распределителем 18 импульсов,Через некоторое время, характеризуемое пе- реходньп 1 И процессами триода 8 и усилителя 2, импульс И опроса определяет результат СРаВНЕНИЯ НаПРЯЖСНИИ Гвх И Г,ВОЗДЕИСТВУЯ на триггеры 16 и 17. В зависимости от результата сравнения импульс О изме:ения кода проходит на вход прямого или обратного счета счетчика 8. Контроль выходного кода осуществляется цифровым индикатором (на чертеже пе показан). Релиз...
Устройство для обработки число-импульснойинформации,
Номер патента: 206899
Опубликовано: 01.01.1968
Авторы: Бергельсон, Московский, Суворов
МПК: G04F 10/04, H03M 1/52
Метки: число-импульснойинформации
...2) реализует приведенное выражение при гг=6, т. е, приЛ = - 15 У, - 9 Уз - ЗУз+ЗУ+9 У;+15 Ус,Отсчеты параметра У выдаются в виде временных интервалов, которые заполняются тактовой частотой генератора счетных импульсов (ГСИ), умноженной на постоянные коэффициенты, соответствчющие номеру отсчета. Плюсовые и минусовые значения коэффициентов приведенного полинома суммируются на реверсивном счетчике РС, и результат суммирования Л снимается с его выхода,Программное устройство ПУ определяет значение постоянного коэф ента по порядку. отсчетов, Распределите. а линиях задержки ДЗ и вентили В и сборка ИЛИ служат для умножения отсчетов на заданныс коэффициенты. Генератор пилообразного напряжения (ГП 11) используется для формирования временного...
Аналого-цифровой функциональный преобразователь
Номер патента: 209043
Опубликовано: 01.01.1968
Авторы: Волков, Медведева, Петров, Сабаев
МПК: H03M 1/52
Метки: аналого-цифровой, функциональный
...Шмитта 9 или 10 к счетчику 12 добавляется или вычитается 1 младшего разряда, что приводит к изменению разности Х, - Апс, т и направления интегрирования,В случае А пс 1(Хд (,А пс+тв системе возникают периодические колебания, удовлетворяющие условиюс с" - с 1Х - А пс - + пс+тгде Т - ,период колебаний, определяемый по. стоянной времени интегрирующего усилите. ля 7; лительность переключающих имп В случае Х ) А пс+ й и срабатывает триггер Шмитта счетчику 12 добавляется ил, Плешакова едактор Е. В. Семанова Техр торы:и Г. аказ 338/19 Тираж 530 Подписное НИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Центр, пр. Серова, д. 4 Типография, и р. Сапунова,младшего разряда до тех пор, пока не будет выполняться...
Интегратор приращения частоты
Номер патента: 219292
Опубликовано: 01.01.1968
Автор: Лежнин
МПК: G06G 7/182, H03M 1/52
Метки: интегратор, приращения, частоты
...интервала этот сердечник перемагничивается по пологому участку петли 3 - 4. Поток при этом практически не изменяется и импульсы И прекращаются.Ввиду того, что импульсы И, следуют с возрастающей частотой, количество импульсов И, поступающих во втором тактовом интервале (текущее количество), больше количества импульсов И, поступивших в течение первого такта и записанных в первом сердечнике 3 (предыдущее количество). Поэтому после поступления на размагничивающую обмотку 14 сердечника 3 количества импульсов Иравного количеству импульсов И поступивших в первом тактовом интервале, ключ 16 не будет закрываться, Следующий импульс И задер. жанный линией 17 задержки на время, несколько большее времени запаздывания им пульсов И 4 по отношению...

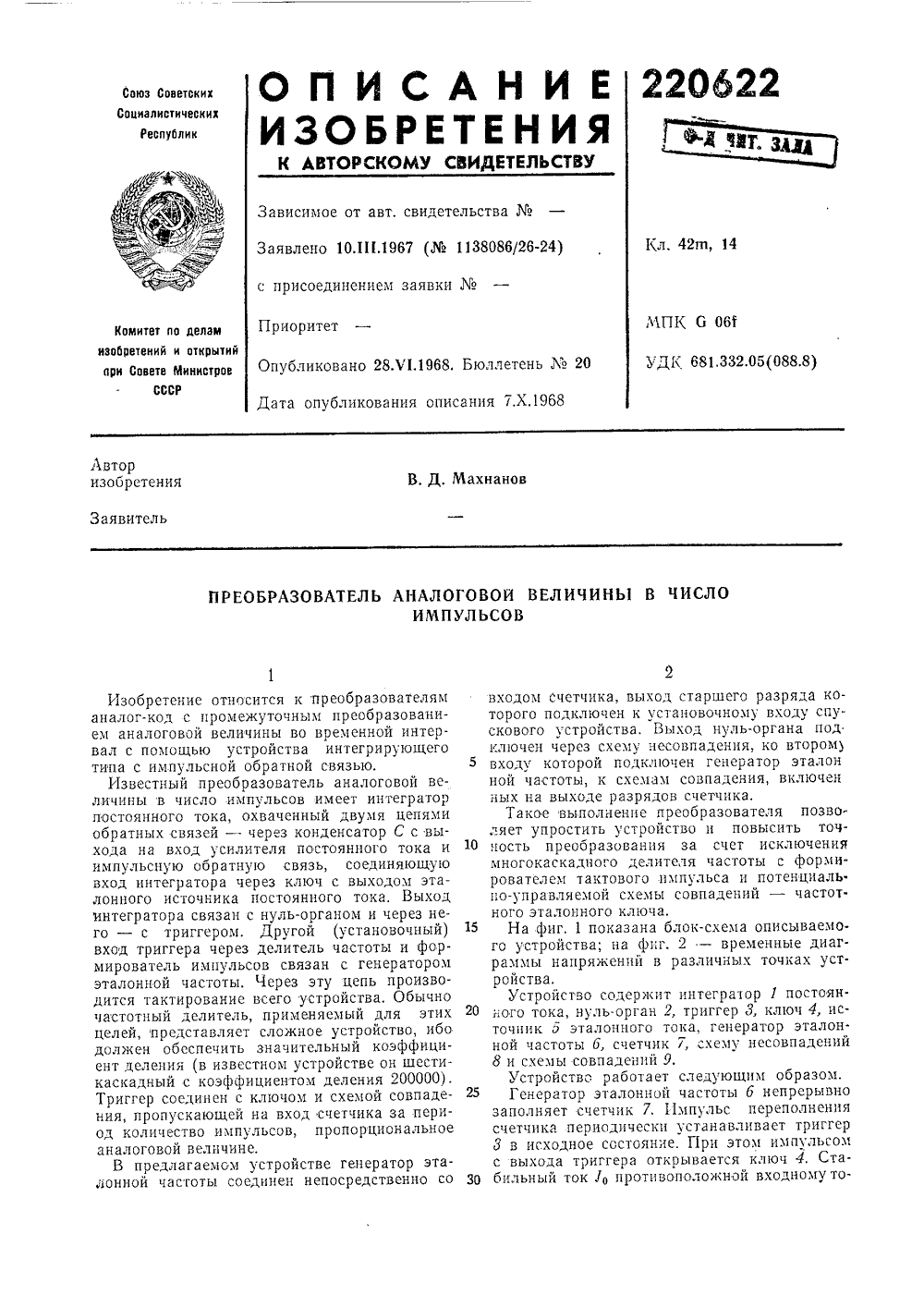

Преобразователь аналоговой величины в числоимпульсов
Номер патента: 220622
Опубликовано: 01.01.1968
Автор: Махнанов
МПК: H03M 1/52
Метки: аналоговой, величины, числоимпульсов
...генератор эталонной частоты 6, счетчик 7, схему несовпадений8 и схемы совпадений 9.Устройство работает следующим образом,Генератор эталонной частоты 6 непрерывнозаполняет счетчик 7. Импульс переполнениясчетчика периодически устанавливает триггер3 в исходное состояние. При этом импульсомс выхода триггера открывается ключ 4, СтаЗо бильный ток Уо противоположной входномуто 220622ку полярности вызывает уменьшение напряжения е на выходе интегратора 1. В момент , когда напряжение е достигает порога срабатывания нуль-органа 2, последний генерируег импульс, запускающий триггер 3. Этот же,импульс поступает на схему несовпадений 8, контролирующуюся ло второму входу импульсами генератора эталонной частоты б, Считывание записанной в счетчике к...
Измерительный преобразователь напряжения в частоту следования импульсов
Номер патента: 235847
Опубликовано: 01.01.1969
Авторы: Белов, Институт, Собстель, Электрометрии
МПК: G01R 19/25, H03M 1/52
Метки: измерительный, импульсов, следования, частоту
...напряжение - частота,Отличие предлагаемого преобразователя отизвестных состоит в том, что в нем формирователь напряжения импульсной обратной связи выполнен из дополнительного устройствасравнения, дополнительного интегратора итриггера с раздельными входами, выход которого соединен сд входами сумматора и дополнительного интегратора, а выхд;1 дополнительного интегратора через дополц)пельноеустройствд сравнения связан с первым вхолом устройства сравнения.Эти отличия позволяют получить частоту,пропорциональную произведению лвух напря жений. сумматор 1интегрируется ,ряженце цнтег аапряжения Ьопнця устройства сравройства сравнения )в такое состояние,сумматора подалосьсвязи, кдторос одногратдр 6. Прц этомвызывает уменьшениецтегратора 2 со...
Патентнотьхническля библиотека10интегратор
Номер патента: 244726
Опубликовано: 01.01.1969
Авторы: Аникин, Бел, Коломыцев, Назаров
МПК: H03M 1/52
Метки: библиотека10интегратор, патентнотьхническля
...10 и триггера логики 12 открывается ячейка 4, а ячейка б закрывается. Триггер памяти 10 запоминает приход этого импульса. С поступлением импульса с частотно-импульсного преобразователя 1 через ячейку 4 на нулевой вход триггера памяти 10и через ячейку б на единичный вход триггера логики 11 триггер 10 закрывает ячейку 4 и открывает ячейку б, а триггер 11 закрывает ячейки б и 8 и открывает ячейки б и 7.С приходом следующего импульса с частотно-импульсного преобразователя 1 триггер логики И переходит из нулевого положения в единичное, закрывая при этом ячейку б и открывая ячейки б и 8, Триггер логики 12 тоже переходит из нулевого положения в единичное, открывая ячейку 9. Ячейки 8 и 9 пропускают этот и все последующие импульсы в счетчик 3...
Способ измерения параметров импульсов напряжения
Номер патента: 256071
Опубликовано: 01.01.1969
Автор: Свердлов
МПК: H03M 1/52
Метки: импульсов, параметров
...изображен интегрирующий конденсатор, на который подают измеряемый импульс, и компенсирующий грямоугольный импульс обратной полярности; на фиг. 2 - формы измеряемого и компенсирующего импульсов и осциллограммы напряжений ца конденсаторе,Измеряемый импульс о 11 подают ца интегриру 1 ощую цепочку г 1 С одновременно с прямоугольным импульсом обратной полярности С/., подаваемым на конденсатор С через сопротивление гз. Импульс У 1 заряжает емкость, Импульс Е/., уменьшает заряд на конденсаторе, создавяемыц измеряеъым импульсом У 1. Прц отнгчпении площадей импульсов о 11 и l, оавном отношению сопротивлений резисторов г, и г, происходит компенсация 5 зарядя конденсатора. Напряжение ца конденсаторе С равно пулю.При постоянной длительности...
263302
Номер патента: 263302
Опубликовано: 01.01.1970
МПК: G04F 10/04, H03M 1/52
Метки: 263302
...Ткаскад запуска на транзисторе Т, и источники напряжения Е ЕЕз Опорное напряжение Ус поступает на вход компаратора (на катод диода Д.) и на подзаряд емкости интегратора через резистор Я.В качестве коллекторной нагрузки транзисто ра Т, дифференциального усилителя используется туннельный диод Дз. Туннельный диод Д являющийся нагрузкой дифференциального усилителя, включен также в коллекторную цепь транзистора Т, каскада запуска. С по мощью переменного резистора Р 4, включенного в эммитерную цепь каскада запуска, устанавливается требуемый порог срабатывания комп ар атор а.Туннельный диод является не только поро говым элементом компаратора, но и расши.рителем,импульсов.Для уменьшения нестабильностями временизадержки из-за температурного...
Отехническл: ьиьлиотека•а •• -л i w t
Номер патента: 272690
Опубликовано: 01.01.1970
МПК: H03M 1/52
Метки: отехническл, ьиьлиотека•а
...схема дает слцественн; й экономический эфФект. так как большая вечпчина выходного напряжения позволяет простить последующее измерительное индикэтоп. ное устройство, а сам логарифмический измеритель содержит меньше электронного обор"- дования 1 интегрирюших конденсаторов 1 пд сравнению с известным.На чертеже показан вариант схемы предлагаемогостройства.Опо содержит формирователь имп льсов / дозир .ющие конденсаторы 2, диоды 8 зап"да дозир.юшнх конденсаторов, диоды 4 разо "да дозир.ющих конденсаторов, резисторы б раз ряда дозирующих конденсаторов, интегрирую. щий конденсатор б и резистор 7 интегрирующего контура.Если входные импульсы распределены во времени по закону Пуассона, то средняя величина заряда д, передаваемого на...
Преобразователь действующего значения напряжения в код
Номер патента: 285376
Опубликовано: 01.01.1970
Авторы: Ленинградский, Пасынковц
МПК: H03M 1/52
Метки: действующего, значения, код
...подключен ко входу преобразователя периода в напряжение.Известный преобразователь отличается сложностью конструкции,Целью изобретения является сокращение оборудования преобразователя, Для достижения этой цели в нем выход преобразователя периода в:напряжение соединен со входом цифрового дел 1 ителя, два других входа которого подключены соответственно к выходам нуль-органа и блока управления, соединенного другим выходом со входом квадратора. Принцип работы преобразователя заключается в гом, что с помощью интегрирующего усилителя и нуль-органа, производится одновременное сравнение плошади выходного на пряжения,квадратора и площадки суммы импульсов. Причем длительность импульсов,поддерживается постоянной, а амплитуда зависит от...
Устройство для преобразования напряжения во временной интервал
Номер патента: 299955
Опубликовано: 01.01.1971
МПК: G04F 10/04, H03M 1/52
Метки: временной, интервал, преобразования
...входе.Обкладка накопительного конденсатора 2, присоединенная к земляной шине через ключ 4, во время ожидания прихода импульса опроса имеет потенциал, близкий к нулевому.В момент времени, определяемый генератором б импульсов опроса, подается запускаю299955 Предмет изобретения Составитель Ю. А. КозловРедактор Ю. Д. Полякова Тскрсд Л. Я. Левина Корректор О. Б. Тюрина Заказ 13082 Изд.577 Тираж 47ЦНИИПИ Комитета по делам изобретений и открытий приМосква, Ж, Раушская наб д. 475 Подписно вете Министров СССипография, пр. Сапунова ций сигнал на формирователь 5 временного 1 нтервала, который, в свою очередь, отключа.т ключ 4, после чего начинается линейный разряд накопительного конденсатора 2. Разряд длится до тех пор, пока оба потенциала 1 а...
Способ преобразования напряжения малого уровня в частоту следования импульсов
Номер патента: 304689
Опубликовано: 01.01.1971
Авторы: Богдаров, Ндин, Пензенский, Рыжевский, Сою, Тарасов, Шахов
МПК: H03M 1/52, H03M 1/60
Метки: импульсов, малого, преобразования, следования, уровня, частоту
...и яв.пяется выходной частотой,Предварительная синхронизированная модуляция входного сигнала позволяет проводить интегрирование по переменному току, что яв ляется значительно более простой задачей,чем интегрирование малых сигналов по постоянному току, т. е. можно исключить УПТ.Фиг. 1 поясняет предлагаемый способ.Здесь: а - преобразуемый сигнал; б - про интегрированный сигнал; в - выходная (мо.20 лх1 к 1 о 1 о дулирующая) частота; г - модулированный сигнал; д - дозированные зарядные (разрядные) импульсы; е - характерные моменты времени работы преобразователя по описываемому способу.С момента времени 1 до момента 1, интегрируется сумма напряжений модулированного входного (У,-) и дозированного (Ьо) напряжений. Далее производится...
308507
Номер патента: 308507
Опубликовано: 01.01.1971
МПК: G01R 19/255, G04F 10/04, H03M 1/52
Метки: 308507
...равно одному периоду помехи 1,= =Т=0,02 сек, а уровни срабатывания пороговых элементов установлены 0,15 в - для первого, 0,25 в - для второго, 1,95 в - для девятнадцатого,По окончании первого такта интегрирования на выходе интегратора появится напря 5 10 15 20 25 30 35 40 45 50 55 60 65 41/хоТжение У= =1,367 в и в этот момент в сработанном состоянии будет тринадцать элементов. Строб-импульс с распределителя через схему совпадений 12, на втором входе которой имеется разрешающее напряжение со сработавшего десятого порогового элемента, запишет единицу в ЗУ 15. Этот же строб-импульс, будучи поданным на разрешающий вход записи ЗУ 16, запишет в него число 3, т. е. в первых двух разрядах будет записано число 13, а с преобразователя код...
Аналого-цифровой преобразователь
Номер патента: 323789
Опубликовано: 01.01.1972
Авторы: Ндин, Овчинников, Шахов
МПК: G01R 19/255, G04F 10/04, H03M 1/52 ...
Метки: аналого-цифровой
...напряжения на емкости 2 и входного напряжения У, достигнет веоп 2личины Уоп, = , сРабатывает блок сРавоп, -нения 5, и полярность образцового напряжеяия УО снова изменяется на противоположную, емкость 2 начинает заряжаться со скоростью Далее цикл, повторяется. Длительность формируемых таким образоминтервалов Т 1 и Т, легко определить из временной диаграммы. 20 25 30 35 40 45 50 55 ОО 65 11 у 1 с 1 х у у СЗ 11 ОП 1 й(5)Т,+Т, ОБлагодаря нечувствительности дифференциального УПТ к синфазной составляющей сигналов на его входах, изменение его выходного напряжения обусловлено лишь пилообразной составляющей из емкости 2. Постоянная же составляющая, напряжения на емкости всегда равна У., и, следовательно, изменение самого напряжения Уне...
Способ аналого-цифрового преобразования
Номер патента: 325701
Опубликовано: 01.01.1972
Автор: Махнанов
МПК: H03M 1/52
Метки: аналого-цифрового, преобразования
...в преобразователе 3 включается старшая компенсирующая анало 71 л вхмалс 1. Проинтегрированная интепраторам 1 преобразуемым и компенсир пнями поступает на сравнив во. По команде с блока25 после включения компенсир ния производится импульсн вающего устройства. Если ная разность к этому момен ше пороговой величины У30 другой вход сравниваощего325701 Составитель С. Белан Редактор Ю, Полякова Текред 3. Тараненко Корректор Н. Шевченко Заказ 433/1 Изд.35 Тираж 448 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, )К, Раушская наб., д. 415 Типография, пр. Сапунова, 2 тановленное компенсирующее напряжение сигналом сравнивающего устройства через открытый вентиль 9 (вентиль 8 в этот момент закрыт)...
Всесоюзная способ аналого-цифрового преобразования утекхнеснаot: -: ia
Номер патента: 326602
Опубликовано: 01.01.1972
Авторы: Бабанов, Баранова, Лукь
МПК: G01R 19/255, G04F 10/04, H03M 1/52 ...
Метки: аналого-цифрового, всесоюзная, преобразования, утекхнеснаot
...усилитель 2 б, запоминающее устройство 27, нль-орган 28, счетчик 29, устройство 30 для формирования интервала интегрирования входного сигнала, триггеры 31 - 33 устройствч управления, фиксирующие соответственно время интегрирования входного сигнала опорного напряжения и напряжения, полученного в результате интегрирования входного сигнала; схему совпадения 34, генератор запоминающих иьмпульсов 35, выход Зб для сигналов результирующего кода.Схема работает следующим образом.На интегрирующую КС-цепочку 24, 25 через ключ 20 подается сигнал со входа 17, содержащий помеху 2, 3, Интегрирование начинается в момент включения триггера 31 с одновременным запуском генератора 35. Выполняется оцо в течение интервала времени 7, 8,...
333697
Номер патента: 333697
Опубликовано: 01.01.1972
Авторы: Аникин, Бабанов, Баранова, Всч, Лукь
МПК: G01R 19/255, G04F 10/04, H03M 1/52 ...
Метки: 333697
...усилителя 3 интегратора напряжение,возрастает таким образом, что к концу первого такта действие помехи, наложенное на преобразуемый сигнал, полностью исключается. и У . -=1У Т, где У с - напряжение на выРСходе интегратора, а Р,и С - его элементы.Одновременно, с момента начала пеового такта, в счетчике 9 подсчитываются заполняющие импульсы до определенного, наперед заданного фиксированного числа У определяющего равный мияимально возможному периоду помехи интервал времени. Далее заполняющие импульсы подсчитываются счетчиком 12 до момента окончания первого такта.Накопившееся в этом счетчике число импульсов У пропорционально разности между периодом помехи и отрезком времени М, определяемым фиксированным числом импульсов; У М=Т, - У, Л 1,или...
Многоканальный аналого-цифровой преобразователь;
Номер патента: 336795
Опубликовано: 01.01.1972
Авторы: Бабанов, Баранова, Куцаков, Лукь
МПК: G01R 19/255, G04F 10/04, H03M 1/52 ...
Метки: аналого-цифровой, многоканальный
...потенциал, а на выходе 20 устанавливается положительное напряжение 29, равное сум,ме напряжений на конденсаторе 11 и диоде 12, Это напряжение открывает ключ 21, подключая резистор 14 к земле. Под действием входного сипнала напряжение 2 б на конденсаторе 11 начинает увеличиваться, т. е. происходит процесс интегрирования входного сигнала, называемый также прямым интегрированием 30. Этот процесс продолжается в течение фиксировалного промежутка времени 31, задаваемого устройством 15. К концу прямого интегрирования напряжение на конденсаторе 11 возрастает на ведичщну 32.Далее входной сигнал отключается и после подключения источника 13 начинается обратное интегрирование 33. При этом происходит разряд конденсатора 11 через резистор 14,...
Трехканальный преобразователь напряжения во временной интервал
Номер патента: 337937
Опубликовано: 01.01.1972
Авторы: Березкин, Жучков, Когге, Короткое, Мочалов
МПК: G04F 10/04, H03M 1/52
Метки: временной, интервал, трехканальный
...поступает через открытые в течение фиксированного времен ного интервала входные ключи 7 на обмоткиЮвх интегрирующих элементов 9 преобразователей напряжения,За это время магнитные сердечники трансформаторов интегрирующего элемента 9 пере магничиваются из исходного состояния Внавеличину В пропорциональную вольт-секундной площади входного сигнала.По окончании этого временного интервалавходные ключи 7 размыкаются, ключи 8 за мыкаются и начинается второй такт работыпреобразователя - считывание. В этот момент выдается импульс общего начала временных интервалов преобразователей 4, 5 и б напряжения. Сердечники трансформаторов интегри рующего элемента 9 начинают перемагничи337937 Техред 3, Тараненко едакт рузов оррект рьков аказ 163 Изд.711...
Преобразователь постоянного тока в последовательность импульсов
Номер патента: 340081
Опубликовано: 01.01.1972
Автор: Куликов
МПК: H03M 1/52
Метки: импульсов, последовательность, постоянного
...в частоту им.пульсов. Прямоугольные импульсы с выходапреобразователя (фцг. 2, г) после дифферецо 0 цировацпя осцовцым дцфффереццпрую.щцм элементом 7 (фцг. 2, д) подаютсяца триггер 8, связаццьш через дополнцтельньшдиффсрсцццрующий элемент 9 с триггером 10,и ца схему 11 совпадения.Импульсы с эталоцного генератора 12(фцг. 2, е) периодически опрокидыватот триггер 10 (фиг. 2,ж), Выходной импульс триггера 10 поступает,ца схему 11 совпадения, цакоторую поступают также импульсы с диф,"0 фереццирующсго элемента 7 (фиг. 2,д). Про(,ОГ 1 1ходя через схему совде 151, эи импульсы Ороклив,О рпггср 8 (фпг. 2,:). И:(улсы с выхода триггера 8 после дпффсрспцрования с помощью элемента 9 (фиг. 2,и) подаются на второй вход триггера 10 и вызывают его обрапное...
Аналого-цифровой преобразователь
Номер патента: 342296
Опубликовано: 01.01.1972
Авторы: Аникин, Бабанов, Баранова, Лукь, Пдш
МПК: G01R 19/255, G04F 10/04, H03M 1/52 ...
Метки: аналого-цифровой
...на выходе инвертора высокое напряжение, попадая на входы схем совпадения 10 и 11, разрешает прохождение через них выходных импульсов от .одновибраторов 12 и 13. В результате этого генератор заполняющих импульсов начинает работать. Импульсы л с его выхода поступают на счетный вход счетчика 32 и параллельно через схему ИЛИ - на вход одновибратора 18.На выходе интегратора напряжение б начинает возрастать. Счетчик 32 подсчитывает импульсы заданного интервала первого такта интегрирования. 5 10 15 20 25 30 35 40 45 50 55 60 65 4При приеме определенного числа продиффе. ренцированных однополярных импульсов, число которых кратно периоду сигнала помехи, пересчетное устройство 30 выдает сигнал малой длительности, по которому открывается...
Импульсное зарядно-разрядное устройство
Номер патента: 345610
Опубликовано: 01.01.1972
МПК: H03M 1/52
Метки: зарядно-разрядное, импульсное
...через диоды 3 и 1 к обкладке интегрирующего конденсатора 1 и источнику постоянного напряжения 6, генератор тока 6 и ключи 7 ц 8. Отли чительная особенность устройства состоит втом, что один вывод генератора тока 6 подключен через ключ 7 к шине земля и чевез дополнительный диод 9 - к обкладке интегрирующего конденсатора 1, а другой вывод 25 генератора тока 6 подключен к другой обкладке дозирующего конденсатора 2 и через другой ключ 8 - к шине минус источника питания 10, Генератор тока выполнен на транзисторах 11 и 12, базы транзисторов присое динены к точкам делителя напряжения наКорректор Т. Бабакина Редактор Т. Орловская Заказ 3307/5 Изд.1019 Тираж 406 ПодписноеЦ 11 ИИПИ Комитета по делам изобретений и открытий при Совете Министров...
Преобразователь емкости в интервал времени
Номер патента: 345611
Опубликовано: 01.01.1972
Авторы: Марть, Метальников, Морозов, Ндин, Тарасов
МПК: G04F 10/04, H03M 1/52
Метки: времени, емкости, интервал
...с выхода дифференциального усилителя-ограничителя 1 подается отрицательное напряжение - сс.15 После подключения преобразуемой емкости ковходным клемх 1 ам а и б преобразователя с выхода измерительной цепи снимается экспонецциально уменьшающееся напряжение переходного процесса. Усиленное согласующим 20 усилителем переменного тока 2 это напряжение подается на один из входов дифференциального усилителя-ограничителя 1, на второй вход которого с делителя напряжения 3 подается напряжение - К 1 Ц (К, - коэффи циент передачи делителя напряжения д). Вмомент равенства напряжения с выхода согласующего усилителя переменного тока 2 и напряжения - К 1 С/с разность этик напряжений меняет знак, и на выходе дифференциаль ного усилителя-ограничителя 1...
Цифровой интегрирующий вольтамперметр
Номер патента: 347909
Опубликовано: 01.01.1972
Авторы: Вишенчук, Кравцов, Львовский, Рылик, Чеховский, Швецкий
МПК: G01R 19/255, H03M 1/52
Метки: вольтамперметр, интегрирующий, цифровой
...напряжение имеет возможность изменяться далее таким образом, что уровень его в конце длительности управляющего хронизатором 7 сигнала зависит от длительности обратного хода (пунктирная линия на диаграмме выходного напряжения интегратора). Поэтому очередной цикл интегрирования бу. дет произведен с погрешностью, зависящей от величины входного сигнала в предыдущем из мерении. Если же интегратор по окончании дезинтегрирования перевести в режим релак сации, а амплитуду релаксационных колебаний сделать равной порогу срабатывания нуль-органа 9, то каждый цикл интегрирования будет начинаться со строго фиксированного уровня, что позволяет исключить ранее указанную погрешность.Одновременно с переводом интегратора в режим релаксации сигнал с...
Преобразователь аналог—цифра
Номер патента: 347910
Опубликовано: 01.01.1972
МПК: G04F 10/04, H03M 1/52
Метки: аналог—цифра
...преобразования, пороговое устройство 12, пересчетную схему 13, схему 14 формирования тактов интегрирования опорного напряжения и схему И 15 на входе счетчика.Работа предлагаемого преобразователя основана на интегрировании измеряемого сигнала и опорного напряжения с подсчетом заполняющих импульсов, при этом совмещают первое и второе интегрирование, начиная последнее после начала первого интегрирования через интервал времени, который определяют как сумму времени до достижения выходного напряжения интегратора фиксированного уровня и фиксированного времени, например, равного половине интервала интегрирования измеряемого сигнала. Если зта сумма времени перекрывает окончание первого интегрирования, то второе интегрирование начинают...
Преобразователь длительности широтномодулированных импульсов в напряжение
Номер патента: 352394
Опубликовано: 01.01.1972
МПК: G04F 10/04, H03M 1/52
Метки: длительности, импульсов, напряжение, широтномодулированных
...которого определяется напряжением ца 15 конденсаторе 2. Если параметры цепи зарядаконденсатора 2 выбраны такими, что за время длительности импульса оцденсатор заряжается до напряжения, прп котором ключи б и 7 остаются выключеццымц, то заряд ца коц денсаторс не изменяется. Если пз-за ров интегрпр конденсатора 25 на конденсат величине (бо то на ключ бИзобретение относится к преобразователямдлительности широтцо-модулированных импульсов в напряжение и может быть использовано в устройствах управления, телеметриии измерительной техники.Известны преобразователи длительности широтно-модулированных импульсов в аналоговое напряжение, содержащие интегрирующийконденсатор, генератор постоянного тока, зарядный и разрядцый ключи и ицвертор...
Всесоюзная iпатй
Номер патента: 354559
Опубликовано: 01.01.1972
Авторы: Губарчук, Московский, Шуманский
МПК: G04F 10/04, H03M 1/52
Метки: iпатй, всесоюзная
...держащий накопительный конденсатор и связанный с ним через ключ генератор зарядного тока, а также генератор разрядного тока.Цель изобретения - увеличение коэффициента временного преобразования.Цель достигается тем, что преобразователь содержит счетчик импульсов и дополнительный ключ, выход которого соединен со,входом счетчика импульсов и со входом ключа, другой, вход которото подключен к выходу генератора зарядного тока, выход счетчика импульсов соединен с запрещающим входом дополнительного ключа, другой вход которого подключен к входной клемме х импульсов; за и формировульса,импульсы (фиг, 2,а) с длительпериодом повторения Тпостуод ключа 2, который в исходном открыт, С выхода ключа 2 импульсы подаются на счетчик 1Ключ 3 подключает...
