Преобразователь перемещения в дискретный сигнал

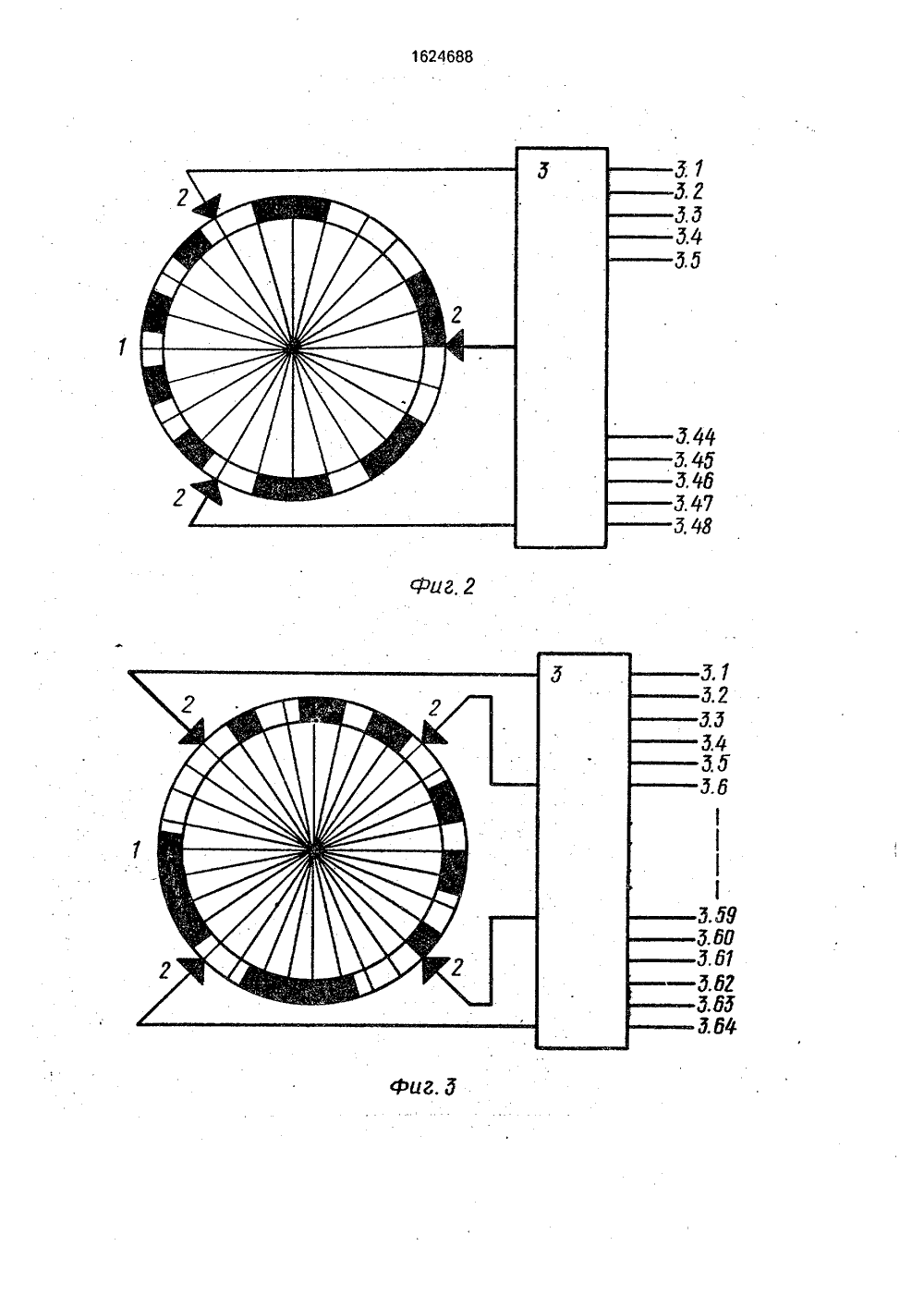

(51)5 Н 03 М 1/ ТЕНИ 449, кл. 340-34478, кл. Н 03П ЕРЕМ ЕЩЕНИ ся к автоматике и и может быть исочников аналого- угла поворота с м устройством, С ающей способноователя, в преобкодовую дорожку ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(56) Патент США Мт 3461опублик 1969.Заявка РСТ М 86/О1/22, 1985.(54) ПРЕОБРАЗОВАТЕЛЬВ ДИСКРЕТНЫЙ СИГНА(57) Изобретение относитвычислительной техникепользовано для связи исвой информации в видецифровым вычислительныцелью повышения разрешсти и упрощения преобраразователь, содержащий 1624688 А 1, два считывающих элемента 2 и устроиство 3 накопителя М кодовых слов и их декодирования, введены Ксчитывающих элемента, равномерно расположенных по длине кодовой дорожки, активные и пассивные участки которой совпадают с размещением "1" и "0" одного из К разрядов циклической последовательности двоичного представления оптимальных перестановок десятичных чисел 0,1,2,32" -1. При вращении кодовой дорожки 1 относительно считывающих элементов 2 в логическом устройстве накапливается текущее и Мпредыдущих кодовых слов со считываемых элементов. За счет использования кодовой дорожки в соответствии с оптимальными перестановками десятичных чисел устройство 3 однозначно формирует код перемещения в пределах диапазона измеоений. 1 з,п.ф-лы. 4 ил., 3 табл.10 15 20 25 30 35 50 55 Изобретение относится к автоматике и вычислительной технике и может быть использовано для связи источников аналоговой информации в виде угла поворота с цифровым вычислительным устройством,Цель изобретения - повышение разрешающей способности и упрощение преобразователя путем увеличения количества различимых позиций по крайней мере до К 2" и использования единственной кодовой дорожки с равномерно расположенными по еедлине К считывающими элементами.На фиг, 1 представлена структурнаясхема преобразователя при использовании 3-х считывающих элементов и кодировании 24-х положений; на фиг, 2 - при использовании 4-х считывающих элементов и кодировании 48-ми положений; на фиг, 3 - при использовании 4-х считывающих элементов и кодировании 64-х положений; на фиг. 4 -вариант устройства накопления М кодовых слов и их декодирования для нереверсивного перемещения,Преобразователь содержит кодовую дорожку 1, считывающие элементы 2, устройство 3 накопления кодовых слоев и их декодирования, с выходами 3,13.64. Устройство 3 содержит блок 4 индикации смены кода, сдвиговый регистр 5, декодер 6. Преобразователь работает следующим образом.При вращении кодовой дорожки 1 относительно равномерно расположенных по окружности К считывающих элементов 2 на их выходах формируется однопеременный двоичный код в соответствии с рисунком кодовой дорожки 1, пассивные и активные участки которой совпадают с размещением символов "1" и "0" любого разряда циклической последовательности оптимальных перестановок десятичных чисел О, 1, 2, 32-1, При этом за один оборот на выходах считывающих элементов 2 формируется 2 значений К-разрядного двоичного кода,Устройство 3 осуществляет накопление М значений К-разрядного кода с выходов считывающих элементов 2 в сдвиговом регистре 5 по сигналу блока 4 индикации смены кода. Декодер 6, в качестве которого можно использовать дешифратор или постоянное запоминающее устройство, осуществляет формирование кода перемещения из выходного кода сдвигового регистра 5 в соответствии с требуемым для дальнейшего использования кодом, Поскольку каждое кодовое слово на выходе считывающих элементов 2 повторяется по меньшей мере К раз за один оборот кодовой дорожки 1, то для однозначного соответствия перемещения и выходного кода устройства 3 необходимо и достаточно, чтобы длялюбых двух значений кодов на выходе сдвигового регистра 5, соответствующие им М десятичных чисел отличались как минимум наодно число при чтении десятичных чисел влюбом направлении, т,е. перестановки десятичных чисел должны быть оптимальными, чему удовлетворяют перестановкидесятичных чисел О, 1, 2, 32"-1 при выполнении следующих условий:- двоичное представление любых двухсоседних десятичных чисел в перестановкеотличается в одном разряде (цикличностьдвоичного представления перестановок);- любые два десятичных числа в последовательности перестановок, отстоящие на2 чисел, отличаются в два раза или отличаются в два раза с вычитанием числа 2"-1,если результат удвоения превышает 2-1;- любые два блока М следующих десятичных чисел в последовательности перестановок имеют на одноименных местах присчитывании в любом направлении не менееодного отличия.Варианты оптимальных перестановокдесятичных чисел для преобразователей нафиг, 1, 2, 3 представлены в табл. 1 (М=З),2(М=4), З(М=4),При этом рисунки соответствующих кодовых дорожек преобразователей фиг. 1, 2,3 описываются последовательностями:фиг, 1 - 10000111 00011110 00110011;фиг,2 - 00111100 00001111 0000111100111100 . 01100110 01100110;фиг, 3 - 00110001110011100001110011100011 00000111111110000111111110000000.Приведенные примеры выполнения кодовых дорожек позволяют использовать ихпри построении переобразователей с реверсивным перемещением,Таким образом любая из по меньшеймере К 2 позиций перемещения, закоди, крованная одним из 2 десятичных чисел икпоэтому повторяющимся за оборот К раз,идентифицируется по Мдесятичным числам, кодирующим позиции, обрамляющиеидентифицируемую, Минимизация М достигается варьированием расположения десятичных чисел и образуемых ими в результатеудвоений циклов в перестановках при условии сохранения однопеременности.Формула изобретения1.Преобразователь перемещения в дискретный сигнал, содержащий кодовую дорожку и сопряженный с ней первыйсчитывающий элемент, второй считывающий элемент и устройство накопления Мкодовых слов и их декодирования, входыкоторого подключены к выходам первого иТаблица 1 Таблица 2 6 4 О 5 1 О 3 2 О О 2 3 4 6 1 5 3 1 6 2 5 . 4 5 2 3 4 1 3 2 6 О О 1 3 Таблица 3 9 О 2 О 4 О 8 14 6 13 12 11 9 7 3 15 13 15 11 15 7 15 14 13 О 9, 13 второго считывающих элементов, о т л и ч аю щ и й с я тем, чго. с целью повышения разрешающей способности и упрощения преобразователя, в него введены Кдополнительных считывающих элементов, где К - 5 натуральное число, выходы которых соединены с входами устоойстьа накопления М кодовых слов и их декодирования, второй и дополнительные считывающие элементы сопряжены с кодовой дорожкой, все считы О вающие элементы расположены равномерно по длине кодовой дорожки с чередующимися активными и пассивными участками в соответствии с символами "1" и "О" одного из К разрядов циклической по следовательности кодовых слоев в виде двоичного преставления оптимальных перестановок десятичных чисел О, 1, 2, 3 2-1, удовлетворяющих условиям;- любые два десятичных числа в после О довательности перестановок, отстоящие на лк:. чисел, отлича.отся ь два рззь или ог;,ч;,-; ются в два раза с вь етом числя 2-. осли оезультат удвоения превы 1, ает 2-;- любые два блока М следу ощих по"ряд десятин ь х чис " в паседоваельности и- рестановок, имеют на о.,оименных местах при считывании в любом направлении не менее одного отличия.2. Преобразователь по и. 1, о г л и ц а к;- щ и й с я тем, что устройство накопления ь 1 кодовых слов и их декодирования содержи блок индикации смены кода, сдвиговый регистр и декодер, информационные входы сдвигового регистра и входы блока ичдикации смены кода обьединены соответственно и являются входами устройства, выход блока индикации смены кода соединен с тзк 1 овым входом сдвигоеого регистра, выходы которого соединены с входами декодеоа, выходы которого являются выходами устройства, 16246881624688 иамвр позицаи Составитель В. Беловедактор Т. Лазоренко Техред М.Моргентал Коррек Долин ич оизводственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина 10 аказ 202 Тираж В НИИПИ Государственного комите 113035, МоскваПодписное .по изобретениям и открытиям при ГКНТ С35, Раушская наб., 4/5
