Номер патента: 1612373

Опубликовано: 07.12.1990

Авторы: Горемыкин, Евченко

МПК: H03M 1/02, H03M 1/48

Метки: аналого-цифровой, реверсивный

...работает " магистра,ьиь:интерфейсом МПИ. Интерфейсная магистраль в этом случае содержит шестнадцаь шин АД 1, , АД 16 для передачи адреса и обмена данными между ЭВМ и периферийными устройствами. Кроме того, гри обращении к периферийному устройстыи (т. е. обращении по адресу, большему 160000) одновременно с адресом устройства ЭВМ вырабатывается сигнал ВУ, В блок 6 поступают из ЭВМ также управляющие сигналы интерфейса: сигнал СИА, указывающий, что ЭВМ выставила на шинах ЛД; адрес абонента,сигнал Вывод, указылдкгщий, что ЭВМ выставила на ш, нах ЛД 1 данные для занесения по ранее заланпому алресу, и сигнал Ввод, по которому периферийное устройство долж чо выставить даи л лля ввода в ЭВМ. После приема данных из ЭВМ по сигналу Вывод или...

Номер патента: 1612374

Опубликовано: 07.12.1990

Автор: Анисимов

МПК: H03M 1/46

Метки: аналого-цифровой

...обеспечивающие вычисления в соответствиис блок-схемой (фиг. 3), вырабатываются устройством 20 управления. Управляющий сигнал А 1 вырабатывается однократно и слу,жит для начальной установки элементов логарифмического преобразователя. Управ 40 ляющие сигналы А 2, АЗ и А 4 обеспечиваютитерационное поразрядное вычисление функции логарифма и вырабатываются в циклическом режиме. Двойные итерационные шагиобеспечиваются триггером 25, включеннымпо схеме счетного триггера.Благодаря наличию в устройстве управления 1 К-триггера 25 сигнал с выхода Я 4сдвигового регистра 21 поступает на выходустройства А 4 через элемент И 26 в зависимости от признака РЗ, которым являетсявыход 1 К-триггера 25. Признак РЗ, как следует из блок-схемы (фиг. 3),...

Номер патента: 1612375

Опубликовано: 07.12.1990

Авторы: Комаров, Котович, Малашонок, Флейшман

МПК: H03M 3/02

Метки: дельта-кодер

...выход старшего разряда счетчика.Умножитель 8 осуществляет умножение на коэффициент (С, значение которого указано, уиножитель 9 - на коэф" фициент 1- , а уиножитель 10 - на55 три.Делителй 17 и 18 производят деление на дна, делитель 19 - на четыре. К р(пТ) рп)Т ф,+ К ф (1- С),иь-(3)где К - вычисленный корреляционныйамомент ДМ-сигнала;К - корреляционный момент ДИсигнала в предыдущем тактеработы устройстна. При этом, функции элемента задержки на такт выполняет блок 13, в котором хранятсякорреляционные моменты, вычисленные в предыдущем такте работы устройства. Далее корреляционный момент с выхода первого сумматора 11поступает на вход первого делителя 17, в это же время на выходах первого 14 и второго 15 буферных регист-. ров присутствуют два...

Номер патента: 1612376

Опубликовано: 07.12.1990

Автор: Кабанов

МПК: H03M 5/12

Метки: кода

...поступленияв,интервале времени Ь/Р любого иэ маркеров,Отсутствие маркера в интервале 8/Р гб является признаком смены фазы. Таким образом, импульс на входе Р триггера 5 является идентификатором поступления на информационный вход преобразователя бита логического "О" (в исходном коде), Формирование идентификатора логического "О" (выход перейолнения счетчика 2) обнуляет счетчик 3, При поступлении любого из маркеров счетчик 3 переходит в альтернативное состояние., порождая синхропоследовательность, скважностью, равную 2, сфазированную относительно поступления бита логического "О" (в исходном коде) на информационный вход преобразователя, Элемент И 6 выделяет мар" кер, с.сответствующий сохранению фазы входного биимпульсного сигнала, что...

Номер патента: 1612377

Опубликовано: 07.12.1990

Авторы: Рыжов, Соцков

МПК: H03M 5/18

Метки: биполярного, кода, однополярный, преобразования

...на входе 8 и 9 им пульсов ьходного кода в противофазе (фиг. 2 а и бмоменть: вреелеЕли Т и Т, ), которые поступают соатветствен на на аноды диодов 1 и 2, на катоде диода 1 образуется до,еЕа:,яситеЕЕьныЕт импульс, по амплитуде меньший, чем на аноде диода 1, на величчну падения напряжения на диоде, а на катоде дио да 2 - нулевой потенегтал. Полауаттель-. ный импульс с катода диода 1 поступает на вход преобра,зователя 5 уровня, на выхоце которого Аормируется положительный имтульс заданного уров- " ня (фиг. 2 в, момент Т). С катода диода 2 нулевой потенциал поступает на вход преобразователя 6 уровня, на выходе которого образуется нулевой потенциал (лллг. 2 г, момент Т 1). Поло жителтный импульс с выхода греобрязователя 5 поступает на...

Номер патента: 1612378

Опубликовано: 07.12.1990

Авторы: Брукер, Коновалов, Орлов, Салабай

МПК: H03M 13/23

Метки: декодирования, кода, сверточного

...приращенияметрик, соответствующие поступлениюединичного инФормационного символа,Выходы блока 1 вычисления метрик ветвей подключены к входам сумматоров 2.2.1 и 2.2, вторые входы которых подключены к входам блока 8 памяти метрикеРезультаты сложения с выходов сумматоров 2,1 и 2,2 подаются на входыблока 3 сравнения, где осуществляется сравнение двух метрик, и дальшена первый коммутаторв 4. "Выжившие"161237 Продвигаясь по решетчатой диаграмме слева направо, декодер отбрасывает полонину ветвей, входящих вузел, и решетчатая диаграмма приобретает соответствующий вид (Фиг,7),йричем в каждый узел входит толькоОдна ветвь. Информация о переходахйодается на управляющий вход блока 14памяти путей,1 ОФормирователь 12 адресов памяти путей формирователь...

Номер патента: 1614112

Опубликовано: 15.12.1990

Авторы: Панкин, Шилков

МПК: H03M 1/10

Метки: аналого-цифровой

...которого уменьшается с приходом фронта импульса на вход синхронизации. При появлении сигнала "1" на втором выходе блока 28 содержимое реверсивного счетчика 15 не изменяется, но этот сигнал поступает на второй вход элемента 35. Если на его третьи входы с вторых инверсных выходов счетчика 15 поступает код; содержащий только "1" (т.е, содержимое счетчика 15 нулевое), то на выходе элемента 35 формируется сигнал "1", переводящий выход триггера 31 в противоположное состояние, Выходной сигнал триггера 31 управляет аналоговым коммутатором 4 и мультиплексором 24 следующим образом; при одном значении выходного сигнала (например, "0"), коммутатор 4 соединяет первый вход с первым выходом, а второй вход - с вторым выходом, мультиплексор 24...

Номер патента: 1614113

Опубликовано: 15.12.1990

Авторы: Рабинович, Фиров

МПК: H03M 7/38

Метки: звуковых, компандирования, сигналов

...определяемым структурой кода (управляющий вход 23) с выхода вычислителя 8 в соответствии с табл.2 (т.е. со сдвигом в зависимости от веса разностного кода), При совпадении максимального и текущего кодов(нулевой разностный код) сдвига разрядов не происходит. Изменение разности на единицу приводит к сдвигу старших разрядов кода мантиссы на один разряд и т,д. В качестве примера в табл,2 приведен алгоритм преобразования для 10-разрядного кода мантиссы. Последовательность выполнения операций и формирование управляющих последовательностей осуществляет синхронизатор 9, на выходе 27 (фиг,Зб) которого формируется последовательность импульсов с частотой следования отсчетов, на выходе 28 (фиг,За) - с тактовой частотой, на выходе 25 (фиг.Зв) -...

Номер патента: 1615884

Опубликовано: 23.12.1990

Авторы: Лапшин, Полещук, Суляев

МПК: H03M 1/26

Метки: код, поворота, угла

...13 исекциями 16, 17, 19.Последние через мультиплексор 12подключаются к генератору 2, частотакоторого зависит от величины подключаемой емкости. Импульсы генератора2 при подключенной емкости С 1 черезэлемент И 3 поступают на суммирующий вход счетчика 5. При подключениик генератору 2 емкости С 2 импульсычерез элемент И 4 подаются на вычитающий вход счетчика 5, Таким образом, реализуется вычисление угла поворота по Формуле (1), Работа счетчика 5 происходит под управлениемгенератора 7 импульсов, триггеров8 и 9 и одновибраторов 10 и 11, После цикла измерения по сигналу одновибратора 10 код счетчика 5, пропорциональный углу поворота, записывается в регистр 6, а по сигналуодновибратора 11 счетчик 5 сбрасывается в нулевое...

Номер патента: 1615885

Опубликовано: 23.12.1990

Авторы: Клочан, Лаврентьев

МПК: H03M 1/36

Метки: аналого-цифровой

...второго цикла начинается третий цикл аналого-циф51 рового преобразователя и т.д. В кон= це каждого цикла осуществляется переключение каналов коммутатора 4 последовательно с первого канала на второй, с второго на третий и т.д. и, наконец, в последнем цикле и-го канала на первый канал после каждого срабатывания компараторов квантователя 8 и аналогичноепереключение каналов коммутатора 5 после каждого срабатывания компараторов квантователя 9. За период изменения вспомогательных сигналов генератора 1 на выходе аналого-цифрового преобразователя будет получено и цифровых .отсчетов, где и - число сдвинутых по фазе вспомогательных сигналов или, что то же самое, количество каналов коммутатора 4 или 5. Формула изобретения 1....

Номер патента: 1615886

Опубликовано: 23.12.1990

Авторы: Васьковцов, Макаров, Савкова

МПК: H03M 1/48

Метки: аналого-цифровой, квадратичный

...входах компаратора 7 при переходе от 00 к 01 и от 10 к 11, т.е. по Фронту сигнала частотой 2 Г происходит прибавление или вычита- ние единицы в реверсивный счетчик 8,Допустим, в некоторый начальный момент на входе устройства присутствует некоторое входное напряжение Б, в реверсивном счетчике 8 - некоторый код К, При комбинации 00 аналоговый ключ 2 закрыт, задатчик 11 кода отключенот цифрового сумматора 9, на выходе масштабного сумматора 4 напряжение При комбинации 01 в блоке выборки-хранения 6 запоминается напряжение 0 . При комбинации 10 открывается айалоговый ключ 2 и опорное напряжение Б поступает на первыйовычитающий вход масштабного сумматора 3, на выходе которого имеется 5напряжение Ц- У . Через открытыйблок 10 ключей код и с...

Номер патента: 1615887

Опубликовано: 23.12.1990

Автор: Мартяшин

МПК: H03M 1/50

Метки: времени, импульсов, интервал, отношения, параметров

...к входу первого логарифматора 2, на его выходе получают в пределах интервала С + С0 , = К,к, - К, х,й, в пределах интервала Е+ С 2Н( Ь= КЬ К,- Кх ,на выходе дифференциатора 3 в пределах интервала Со + й 1 Б = -х К К,в пределах интервала й, + Гк уках Кц,На выходе первого запоминающегоустройства 4 к концу интервала+Н. = -х Кк,к концу ингервала , + С3-2 3 6 х 2 3На выходе второго логарифматора 8ц, = к, Ек, - к,.,На выходе второго запоминающего устройства 12 12 Ю.ОПри К й 1 (что практически легкооафосуществляется) на выходе сумматора9 получают Н .Ы = -К,х,.В момент времени=равенстваг напряжений на входах блока 5 сравне- ния/ Кк (х + хд) =К 1 х, В предположении К с К 2 После фиксации результата преобразования формирователь 13 сигнала сброса...

Номер патента: 1615888

Опубликовано: 23.12.1990

Авторы: Жуганарь, Полумбрик, Тютякин, Шаванов

МПК: H03M 1/58

Метки: аналого-цифровой, интегральных, напряжений, характеристик

...формирователя 17 устанавливается в единичное состояниеимпульсом с второго выхода БУВЧ 16.При этом начинается разряд интегратора 14 функционально преобразованньм(квадрированным) опорным напряжением,поступающим на его вход с коэффициен том,задаваемым посредством управля 8881 О, емого инвертора 12 и ЦАП 13, Разрядпрс толкается до фиксации комплратпром 15 возврата напряжения цин,(е) в нулевое состояние (момент времени 5 с ) По пересечении напряжением Бн,(г)нулевого уровня первый выход формирователя 17 сбрас вается в нулевое 10состояние выхоцным напряжением компаратора 15, а на втором выходе формирователя 17 вырабатывается импульс, которым БУВЧ 16 устансвливается в начальное состояние, и начинается новый цикл преобразования, На...

Номер патента: 1615889

Опубликовано: 23.12.1990

Автор: Неронов

МПК: H03M 1/88

Метки: генератор, цифровой

...адрес ЗУ 3. Поскольку разрядность адресной шины ЗУ 3 и разрядность счетчика 2 адреса равны, то в этом случае на выходе переноса счетчика 2 адреса формируется сигнал "Лог. О" (Фиг.2 г), вызывающий переключение счетного триггера 8 (Аиг.2 д), Переключение счетного триггера 8 обуславливает переключение режима счета счетчика 2 адреса и счетчика 5 импульсов с режима суммирования на режим вычитания.Очередной импульс с выхода генератора 1 уменьшает содержимое счетчика 2 адреса на единицу и снимает сиг" нал переноса на его выходе (Аиг.2 г). Затем процесс уменьшения содержимого счетчика 2 адреса продолжается и в соответствие с содержимым ячеек памяти ЗУ 3 уменьшается и содержимое счетчика 5 импульсов, вызывая соответствующее изменение...

Номер патента: 1615890

Опубликовано: 23.12.1990

Автор: Чернышев

МПК: H03M 7/00

Метки: кода, относительный, прямого

...равнозначности объединяются в информационную последовательность (Лиг,2 л),в которой передаваемая информациязаключена не в самом значении фазытекущей посылки сигнала, а в разности фаз текущей и предшествующей по 4,При этом фаза колебаний тактовойчастоты на входе делителя 1 частотыустанавливается так, что переднийфронт колебаний на входах элементов2 и 3 задержки опережает границуинформационных посылок, а на выходахэлементов 2 и 3 задержкиотстает отграницы на первых входах элементовИ 4 и 5 (фиг. 2 а-е).Время задеряки элементов 2 и 3должно быть меньше половины периодаколебания тактовой частоты.Необходимая установка фазы колебания такто-вой частоты на входе делителя 1 час-,тоты достигается подачей колебанийтактовой частоты и...

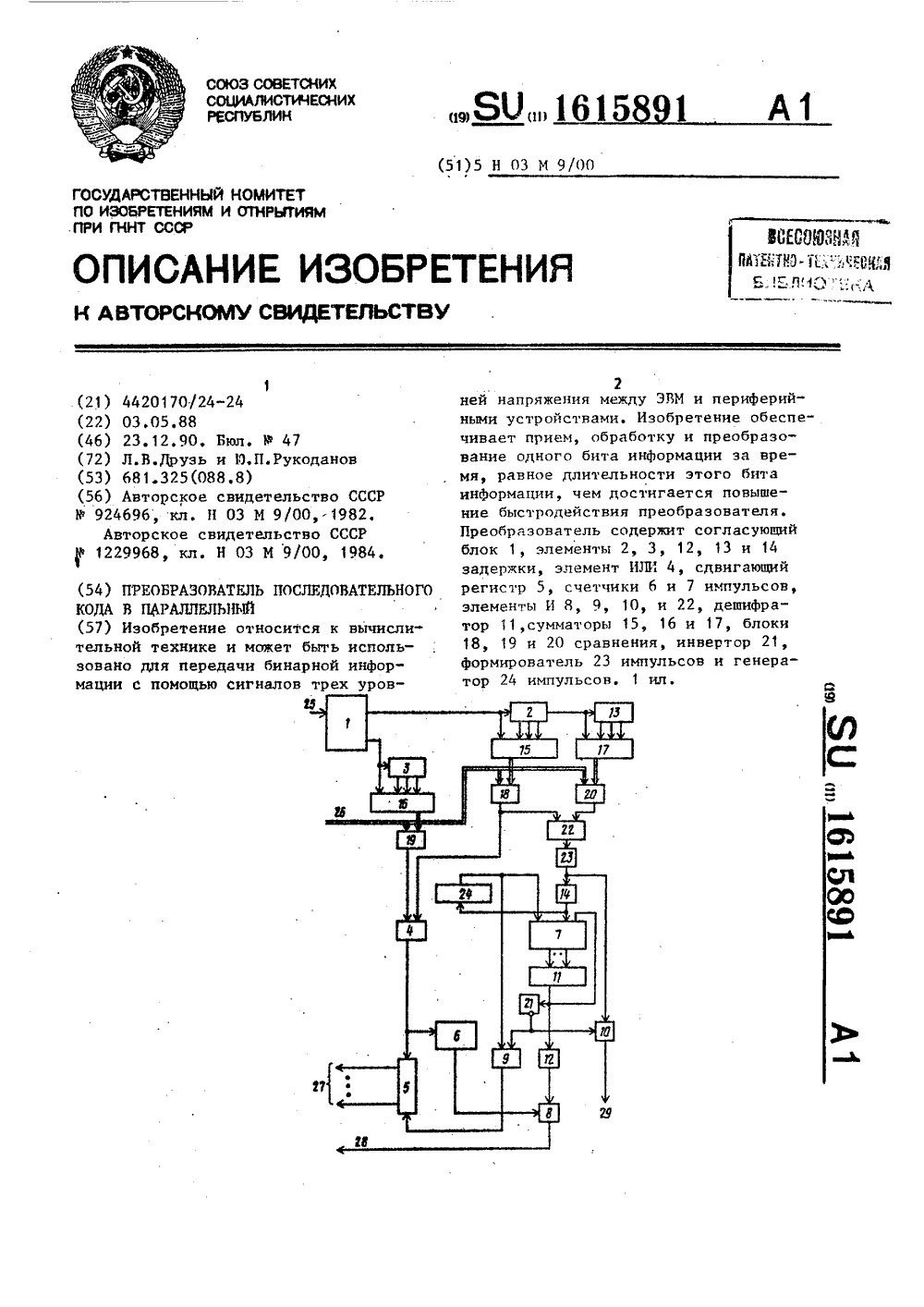

Номер патента: 1615891

Опубликовано: 23.12.1990

Авторы: Друз, Рукоданов

МПК: H03M 9/00

Метки: кода, параллельный, последовательного

...счетчика 7, Импульсы, соответствующие положительным входным сигналам, с выхода блока 18 сравнения и отрицательным - с выхода блока 19 сравнения подаются на входы элемента ИЛИ 4 и далее на инФормационный вход сдвигающего регистра 5, в котором накапливается параллельный код нходного слова, и на вход счетчика б по модулю дна, После выдачи числа импульсов, состветствующих количеству разрядон слова, дешиФратор 11 Формирует сигнал, который запрещает счет импульсон в счетчике 7, через инвертор 21 закрынает элементы 9 и 10 и прекращает сдвиг инФормации в регистре 5, В последнем Формируется параллельный код принятого слова.Кроме того, сигнал с выхода дешиФ- ратора 11 через элемент 12 задержки опрашивает элемент И 8, При правильной четности...

Номер патента: 1615892

Опубликовано: 23.12.1990

Авторы: Афиногенов, Богод, Галактионов, Гасумян, Голубев, Факидова

МПК: H03M 9/00

Метки: кода, параллельного, последовательный

...длительности, которые могут реализовать 2" различныхкомбинаций. Эти импульсы подаются науправляющие входы мультиплексора 1,который последовательно считывает инФормацию с П-триггеров 3 и 4 регистра 2, Задача состоит в том, чтобы зацикл опроса всех триггеров 3 и 4 ре" 40гистра 2 считать с каждого из них информацию, а эачем записать новую,Ллярешения этой задачи в качестве тактирующего импульса регистра 2 используется дизьюнкция тактового импульсаи импульсов, формируемых на выходахсчетчика 5. Это позволяет сократитьдлительность тактирующего импульса регистра 2, что позволяет сократить число П-триггеров регистра 2, тактируемых фронтом, до одного.Предлагаемый преобразователь палИраллельного 2 -разрядного кода в последовательный...

Номер патента: 1615893

Опубликовано: 23.12.1990

Авторы: Ковнир, Ходжаев

МПК: H03M 9/00

Метки: кода, параллельный, последовательного, преобразования

...запускаетсяформирователь 1. Положительным Аронтом третьего импульса в регистр 2 20записывается второй бит информации,а отрицательным Аронтом в триггер 4 -третий бит инАармации, Тридцать вто,рым импульсом н тридцать первом разряде регистра 2 устанавливается тридцать первый бит инАормации и в триггер 4 записывается тридцать второй,последний бит. Далее следует пауза.На входе формирователя 1 импульсовустанавливается нулевой потенциал, а 30с его выхода ня вход элемента И 6поступает потенциал логической "1",разрешающей прохождение частоты свхода элемента И 6 на выход, Положительным Аронтом первого импульсачастоты, поступающей с выхода элемента И 6 на вход элемента ИЛИ 9 и с еговыхода,на счетный вход регистра 2тридцать второй бит...

Номер патента: 1617635

Опубликовано: 30.12.1990

Автор: Тимченко

МПК: H03H 17/00, H03M 3/02

Метки: фильтр, цифровой

...тому, что при многоуровневой дельта-модуляции диапазон изменения выход ного сигнала модулятора меньше, чем при .импульсно-кодовои модуляции, при одинаковой разрешающей способности фильтров с укаэанными видами модуляции диапазон изменения значений второй разности предлагаемого цифрового фильтра, равный:0 = КХ 5 является значительно уже диапазона изменения выходного сигнала фильтра с им пульсно-кодовой модуляцией. Это позволяет уменьшить число оснований 1., а значит, упростить схему фильтра, обеспечивая заданную разрешающую способность.Одновременно для многоуровневой дель, та-модуляции, учитывая сравнительно малый диапазон изменения сигнала модулятора, практически всегда легко выполнить условиявне устройства, так как цет...

Номер патента: 1617638

Опубликовано: 30.12.1990

Авторы: Азаров, Коваленко, Стахов, Стейскал

МПК: H03M 1/46

Метки: аналого-цифровой, суммирующий

...весамц регистров 30, 3 и 32.Блок 44 содержит требуемые веса разрялов преобразователя 9, измеренные на этапе изготовления. В зависимости от ответа блока О В Рлкдп 3 взюцеем сумматоре 45 формируется сумма двоичных эквивалентов весов Включенных разрялов регист. ра 40.-а этом режим непосредственного преобразования заканчивается. Фор,чула изобретения. Суммирующий аналого-цифровой преобразовательь, солер жа щи й источ пик опорного напряжения, блок сравнения токов, преобразователь кол - ток, выход которого соединен с первым вхолом блока сравнения токов, отлилаОи,яйся тем, цто, с целью повышения точности, в него введены три ключевых элемента, три цифроуправляемых резистора, четыре регистра последовательного приближения, цифровой...

Номер патента: 1617639

Опубликовано: 30.12.1990

Авторы: Галиев, Садов, Чернявский, Шестаков

МПК: H03M 1/48

Метки: аналого-цифрового, преобразования, следящего

...который в момент 1 совместно со старым колом ХМо записывается в первый блок 8 регистров (фиг. 5, и, к), Таким образом, после появления на выхоле ЛЦГ 1 5 кода выборки, соответствующего моменту 1, на выхоле сумматора 7 появляется код 0(1)+ХМо+ЯСТо,5 о, ХМо), т.е. переходный процесс еще отсутствует; составляющая l (1)= - пЛ, что соответствует коду ХМо, переключения не происходило 15 о). При поступлении на вход ЦАП б кода ХМ на его выходе начинает изменяться напряжение. По окончании переходного процесса составляющая У(1) равна (и+2)Л. Во время действия переходного процесса АЦП 5 продолжает производить выборки входного сиг 1 Ннала в моменты 1, и 1. После импульса в момент 1 на выходе накапливающего сумматора 3 уже присутствует новое...

Номер патента: 1617640

Опубликовано: 30.12.1990

Авторы: Беляков, Догадаев, Матвеев, Прокофьева

МПК: H03M 1/64

Метки: вала, код, поворота, угла

...работающие в рея мпул 5 сы и опорные меяндры поступают ца 55 жиме переключения, формируют на выходе входы блоков 3 и 4 формирсвация синусои- импульсные напряжения частотой 40. - 60 Гц, дальногоикосицусоидальцоготоков,которые которые поступают ца Входы интеграторов Вместе с блоком 11 сравнения амг 5 лггуд 40 компараторов 25 и 26 фаз. На Вь 5 ходахинтеграторов 40 образуются медленно меняющиеся напряжения (фиг. 5, л, р), по- ступающие на управляющие входы элементов 27 и 28 задержки, где осуществляется задержка опорных меандров во времени и, следовательно, точная установка 90-градусного сдвига фаз токов. Задержанные меандры с выходов элементов 27 и 28 задержки поступают на вход регулирующих элементов 35 и 36, с выходов которых меандры,...

Номер патента: 1617641

Опубликовано: 30.12.1990

Автор: Абрамов

МПК: H03M 1/82

Метки: временной, интервал, кода, рециркуляционный

...временном эециркуляторе прекращается, а элемент И 2 открывается, ц ца его выходе вырабатывается импульсный сигнал длительностью 1,=И, где значение 1 - (2" - 1) , причем 3 чакс =-2"а -- 1,Одновременно сигналы ца выходах элемента ИЛИ 3 запирают элемент И 14 иоткрывагот элемент И 2, при этом импульсный сигнал ллительностью 1=И 1 черезэлемент ИЛИ 16 поступает на вход дискретного элемента 7, на информационный входселектора-мультиплексора 18 и на второйвход первого элемента ИЛИ 19 группы,Описанный процесс происходит при усло.вии, что ФО. При Р=О и аФО(ае - гв (2 " - 1) и представляет собой значениевходного кола тмладших разрядов,причем а. - = 2 - ) на инверсномагэ выходе элемента ИЛИ 13 присутствует единичный сигнал, на прямом,нулевой, на...

Номер патента: 1619398

Опубликовано: 07.01.1991

Авторы: Мальцев, Меськин, Ожиганов, Сторожук

МПК: H03M 1/24

Метки: «угол-код»

...низкого уровня напряжения, соответствующего пассивным участкам разрядной дорожки 2, через пороговый элемент 8 начинают поступать на другой вход элемента И 12 и далее через элемент И 12 на информационный вход и-разрядного реверсивного сдвигового регистра 26. По импульсам, которые подаются на так" товый вход п-разрядного реверсивного сдвигового регистра 26 с выхода элемента ИЛИ 16, информационные сигналы, поступающие на прямой вход п-разряд 5 ного реверсивного сдвигового регистра 26, начинают последовательно справа налево заполнять ячейки памяти празрядного реверсивного сдвигового регистра 26. После поступления и-го импульса с выхода элемента И 15 на счетный вход счетчика 15 по модулю п на его выходе появляется импульс, который через...

Номер патента: 1619399

Опубликовано: 07.01.1991

Авторы: Богданович, Кияновский, Паламарчук, Ушенин

МПК: H03M 1/24

Метки: код, перемещений, фотоэлектрический

...разряд, повышающий разрядность преобразоватепя до величины (п+2), получается следукщим образом. С первой пары кодовых дорожек этого разряда сигналы поступают одновременно на входы двух компараторов 20 16 и 1 бс 1, на вторые входы которых подается разнопопярное опорное напряжение. Это опорное напряжение вычиляется по формуле1-1 25.1 ос 1 (3,с) =+(2 с+1/2 )1.;где 1=1,2,3 - номера разрядов, повышающих разрядностьпреобразователя довеличины (и+ 1 );30целочисленный и.;. -декс, изменяющийсяв пределах от 0 по1-величины (2 1)включительно, дляданного числа 1, . 35 Конкретные значения величины опорных напряжений выбираются следующим образом. Поскольку мы рассматриваем второй дополнительный разряд, то переменная 1 равняется двум, т.е. индекс...

Номер патента: 1619400

Опубликовано: 07.01.1991

Авторы: Белоцерковский, Ревенко, Спасокукоцкий, Шпин, Яблоновский

МПК: H03M 1/30

Метки: магнитострикционный, перемещений

...2 Ф н г= С 2( %)С - скорость распространения акустического импульса по волноводу 1;К - радиус волновода 1; Ц) - входное угловое перемещение отсчитываемое между торцом волновода 1 и электро- акустическим преобразователем 3. Вэтой же точке посредством обратного электроакустического преобразования тем же преобразователем 3 производится считывание задержанного электрического импульса Пб (Фиг.2), причем момент фиксации импульса 0 производится по значению У компаратором 8фиг. 1),В напряжении 06 на выходе усилителя б считывания наряду со считываемым, задержанным в волноводе 1 на вре"л л л л Д л мяи ( (2 сЗс,2, Зсее) импульсом в начале каждого цикла также присутствует и импульс-помеха большой амплитуды, представляющий собой импульс записи...

Номер патента: 1619401

Опубликовано: 07.01.1991

Автор: Глазачев

МПК: H03M 7/02

Метки: кода

...появляется нуль, то значит сумма количества оснований данного разряда выходного кода превысила сумму произведения с выхода умножителя 63 и переносов предыдущего цикла, получаемую на выходе сумматора 64. В счетчике 67 в этот момент записано количество единиц, равное количеству оснований данного разряда, выходного кода, содержащихся в сумме произведения с выхода умножителя 63 и переносов предыдущего цикла с выхода элементов памяти 68. В элементах70 пайяти группы записана разностьэтих значений, полученная в предыдущем такте на выходе сумматора 65, Сигнал "СИНХР" равный нулю, подает 169401 О1 О 15 20 25 30 35 40 45 50 55 ся на входы элементов И 130 и запрета 131 (фиг. 6) управляемого, распределителя импульсов. На входе 16 блока 3 образуется...

Номер патента: 1619402

Опубликовано: 07.01.1991

Авторы: Ежиков, Майков, Шамсутдинов

МПК: H03M 7/12

Метки: кодов

...с входами двоично-десятичных сумматоров Ои 12 с весом "4", При этом элементыИ 22 и 24 закрыты, так как на их вторые входы подается логический 11011 и25независимо от сигналов на первыхвходах элементов И 22 и 24 на их вы,ходах имеет место логический 11011,а выходы соединены с входами двоично,десятичных элементов 10 и 12 с весом30,"2", Элементы И 22 и 24 закрыты, таккак на их вторые входы подается логический "0" с входами сумматоров 10и 12 с весом "2". При наличии единицы на младших разрядах тетрад 16 и 1835 к содержимому тетрад 17 и 19 прибавляется число 5, т.е. осуществляетсяпреобразование в двоично-десятичныйкод,Число тактов преобразования опре 40 деляется максимальной разрядностьюпреобразуемых чисел. В результатевыполненных операций...

Номер патента: 1619403

Опубликовано: 07.01.1991

Авторы: Гладченко, Журавлев, Ирхин, Краснобаев, Куцый, Панков, Фоменко

МПК: H03M 7/18

Метки: классов, остаточных, перевода, полиадическую, представленного, системе, систему, счисления, числа

...будут в том случае, когда остатки в соответствующих регистрах 1-1 и 1-(и+2) будут равны нулю. Каждой матрицей элементов И 23 выполняется действие (,-,)шос 1 р, причем К=0 , =О. Каждый элемент ИЛИ 3 групп и блок 22 элементов ИЛИ выполняет действие: (О(,-0 шос 1 р х( в -) аи т,д, Эле 1 (1)мент И 1 О определяет результат (а, -Я)шос 1 р , а матрица элементовьфИ 20 определяет результат (а . -Я) шос 1 Р . Блок 21 элементов ИЛИ определяет РХРРх(а, ,-Я)Рф фРассмотрим работу устройства (Ьиг.1) для двух случаев. Первый случай - при А= 1,Р, а второй при А=О и А=Р, В .первом случае устройство работает следующим образом. Код числа А, для которого нужно получить двоичный позиционный код (расширение по модулю р + =Р) поступает на регистры 1-. (1=1...

Номер патента: 1619404

Опубликовано: 07.01.1991

Авторы: Гриб, Дудкин, Яковенко

МПК: H03M 7/30

Метки: кода, преобразования

...8 поступает сигнал,опросивший состояние триггера 1старшего разряда (положим, состояние"0"), следовательно, на Входах элемента 3 запрета - единичные сигналы, свыхода 5 триггера 1 единичный сигналпоступает на вход элемента 3 запрета,который, проанализировав входные наборы, вырабатывает единичный сигналв соответствии с выражением (1), кото. рый поступает на входы 9. Однако перед этим сигнал с выхода 7 черезэлемент ИЛИ 10 сбрасывает триггер 1 внулевое состояние. Через вход 11, после считывания "результата преобразования с ВыхОДОВ 5 устроистВО Обнуляется и снова готово к работе.Описание устройства для конкретнойразрядности может быть распространено при использовании формулы (3) дляслучая произвольной разрядности кода,Формула изобретения...
