Комбинаторно-каскадный аналого-цифровой преобразователь

Загрузка...

Номер патента: 2004941

Опубликовано: 15.12.1993

Автор: Фомин

МПК: H03M 1/42

Метки: аналого-цифровой, комбинаторно-каскадный

...указанные группы, Выходы делителя 2 соединены с соответствующими входами шести компараторов, составляющих набор 3. Другой вход каждого из компараторов соединен с входом АЦП. Выходы компараторов набора 3 соединены с входами блока контроля четности 4, который заменяет устройство кодирующей логики и может быть выполнен в различных вариантах, например, на базе операционного усилителя с малой величиной линейного участка характеристики и с соответствующим начальным смещениемрабочей точки, один вход которого соединен с выходами компараторов одной четности, а другой вход соединен с выходами компараторов противоположной четности, Прямой (или инверсный) выход блока 4 является выходом каскада, несущим информацию об одном разряде выходного...

Преобразователь временного интервала в код

Загрузка...

Номер патента: 2004942

Опубликовано: 15.12.1993

Автор: Фельдман

МПК: H03M 1/50

Метки: временного, интервала, код

...На выходе преобразователя 1 во время интервалаформируются М временных интервалов, причем длительность каждого временного интервала соответствует интегралу значения О/х,; за время сзр длл -ого канала. Сигналы временных интервалов формируются отрицательной полярности, поступают на входы элемента И-НЕ 2, Элемент И-НЕ 2 формирует сигнал разрешения, который по связи 15 поступает на элемент И - НЕ 3. Сигнал разрешенияинформирует о наличии хотя бы одного временного интервала,Сигнал разрешения с выхода элемента И - НЕ 2, проходя на элемент И - НЕ 3, разрешает прохождение тактовых импульсов заполнения с входа 16. Эти импульсы, проходя через элемент И - НЕ 3 на его выход, поступают на счетный вход счетчика 4 и счетный вход счетчика 8. В...

Устройство формирования блочного троичного кода типа 6в4т

Загрузка...

Номер патента: 2004943

Опубликовано: 15.12.1993

Авторы: Еремин, Рубцов

МПК: H03M 5/18, H03M 7/00

Метки: 6в4т, блочного, кода, типа, троичного, формирования

...формирователь 4 последовательного троичного сигнала. блок 5 балансировки троичного сигнала. Блок 5 балансировки троичного сигнала содержит реверсивный двоичный счетчик 6, первый 7, второй 11 и третий 12 элементы И, первый 8 и второй 9 элементы ИЛИ с инверсией, триггер 10,Устройство формирования блочного кода типа 6 В 4 Т шестиразрядные двоичные блоки преобразует на выходе в соответству 55 чивости передачи данных,Устройство работает следующим образом.ВхОДнОЙ ДвоичныЙ сигнал, пОслеДОвдтельности тактовых импульсов частотой Г и Р- поступают соответственно на информа 6 ющие им четырехразрядные троичные блоки, принимающие значения нулевые, положительной и отрицательной полярности("0", "+". "-").Для ограниченного числа двоичных блоков...

Преобразователь параллельного унитарного кода в дифференциально-разностный код

Загрузка...

Номер патента: 2004944

Опубликовано: 15.12.1993

Авторы: Ильин, Лукоянов, Музыченко

МПК: H03M 7/12

Метки: дифференциально-разностный, код, кода, параллельного, унитарного

...правильного решения при классификации и распознавании образов. 30 (56) Натек Ю,Р, Справочник по цифроаналоговым и аналого-цифровым преобразователям. М,; Радио и связь, 1982, с.328, рис.5.30,Авторское свидетельство СССРМ 1647907, кл, Н 03 М 7/12, 1991. 35Формула изобретенияПРЕОБРАЗОВАТЕЛЬ ПАРАЛЛЕЛЬНОГО УНИТАРНОГО КОДА В ДИФФЕРЕНЦИАЛЬНО-РАЗНОСТНЫЙ КОД, содержащий девять элементов запрета и четыре элемента ИЛИ, причем выход первого элемента запрета соединен с первым входом первого элемента ИЛИ, выход ко торого соединен с выходом третьего разряда результата преобразователя, выход второго элемента запрета, соединен с первым входом второго элемента ИЛИ, выход которого соединен с выходом четвертого разряда результата преобразователя,...

Преобразователь двоичного кода в дифференциально-разностный

Загрузка...

Номер патента: 2004945

Опубликовано: 15.12.1993

Авторы: Ильин, Лукоянов, Музыченко

МПК: H03M 7/12

Метки: двоичного, дифференциально-разностный, кода

...Составитель Е.МурзинаТехред М.Моргентал Корректор Н.Милюкова Реда кт ко з 3397 Подписнооспатентаская наб., 4/5 ТиражНПО "Поиск113035, Москва, Ж, Р роизводственно-издательский комбинат "Патент", г. Ужгород, ул. Гага девятого элемента И, второй вход которого соединен с выходом второго элемента ИЛИ - НЕ, второй вход которого соединен с выходом восьмого элемента И, второй вход которого соединен с выходом пятого элемента ИЛИ, второй вход которого соединен с выходом первого элемента ИЛИ и вторым входом восьмого элемента ИЛИ, выход которого соединен с первым входом . девятого элемента И, второй вход которого соединен с выходом третьего элемента И - НЕ, второй вход которого соединен с выходом пятого элемента ИЛИ и вторыми входами второго...

Устройство для подсчета числа единиц

Загрузка...

Номер патента: 1839248

Опубликовано: 30.12.1993

Авторы: Авгуль, Антонов, Гришанович, Егоров

МПК: G06F 7/50, H03M 7/00

Метки: единиц, подсчета, числа

...элементов 1, , 5 сложения по модулю два, элемент И 6, два мажоритарных элемента 7 и 8 с порогом два, два мажоритарных элемента 9 и 10 с порогом четыре, мажоритарный элемент 11 с порогом шесть, мажоритарный элемент 12 с порогом восемь, полусумматор 13, одноразрядный двоичный сумматор 14, тринадцать входов 15, ., 27 и четыре выхода 28, ., 31.Устройство для подсчета числа единиц работает следующим образом,На входы 15, 27 подаются двоичные переменные Х 1, Х 13 соответственно, на выходах 28, , 31 реализуются булевы функции 10, , 13 соответственно, значения которых составляют двоичный код й = 813 + +412+ 2 т 1+ 10 числа логических "1", содержащихся во множестве входных сигналов Х 1, , Х 13. Булевы функции 0, тз реализуются Формула изобретения...

Устройство для обработки т-кодов

Загрузка...

Номер патента: 1839280

Опубликовано: 30.12.1993

Авторы: Загребельный, Красиков, Ткаченко

МПК: H03M 13/00, H03M 7/30

Метки: т-кодов

...1.1 запоминает единичную посылку, поступившую в числе первых Т+1 посылок, после чего на вход 7 подается импульс. Пройдя элементы 3,1 и 3.2 задержки, он, поступив на вход разрешения записи триггера 1,3, разрешает запись в триггер 1.3 первого элемента декодированной кодовой комбинации с триггера 1.1. Пройдя элемент 3,3 задержки, импульс обнулвет триггер 1.1, Последующее декодирование происходит аналогично. Считыва1839280 ленную посылку Пусть триггер 1,1 находится в нулевом15 состоянии, тогда по импульсу 1, если неоп 20 30 УСТРОЙСТВО ДЛЯ ОБРАБОТКИ Т-КОДОВ, содержащее первый триггер, первый элемент запрета, элемент ИЛИ, первый и второй элементы задержки, причем тактовый вход, устройства соединен с входом, первого элемента задержки, выход...

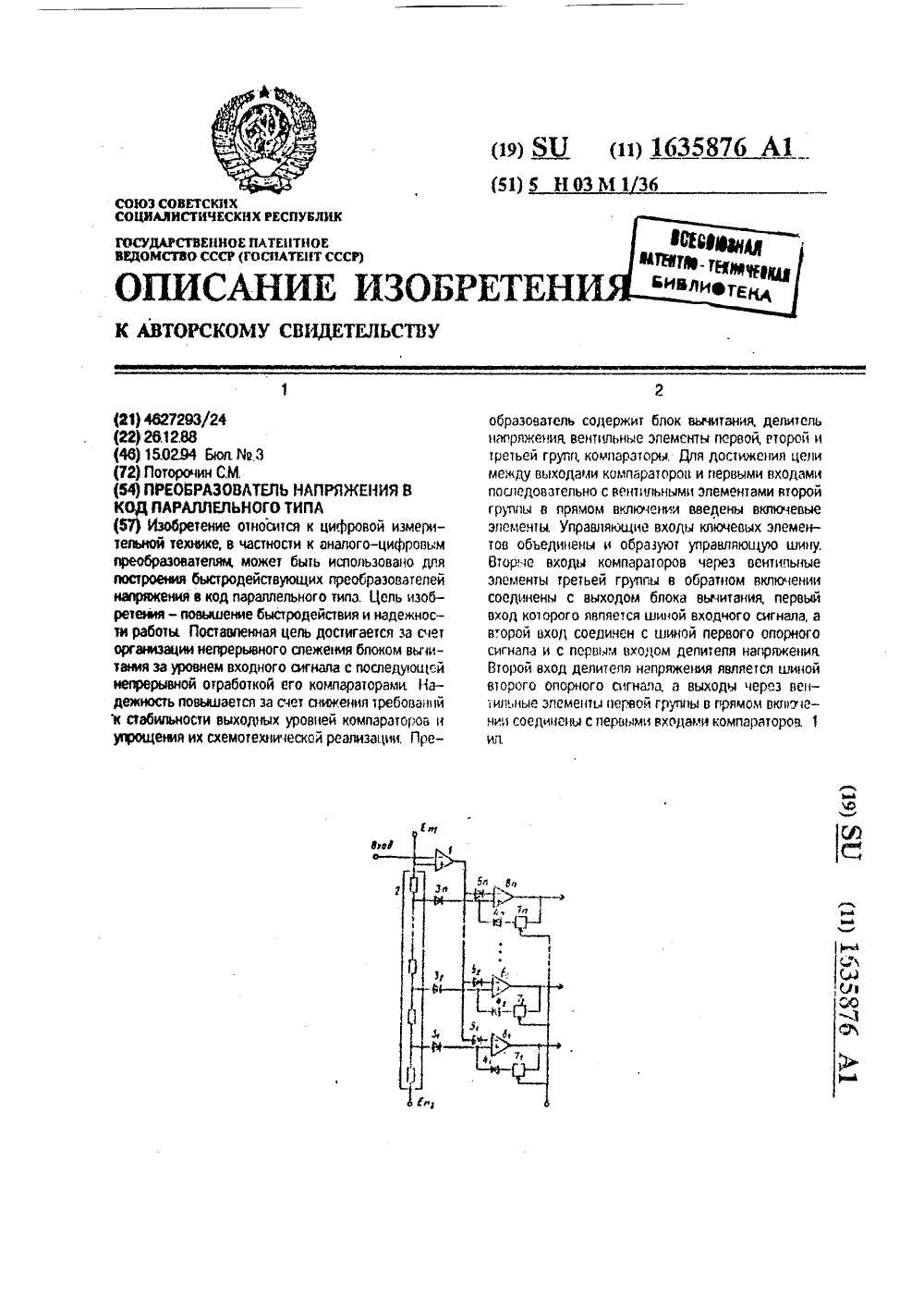

Преобразователь напряжения в код параллельного типа

Загрузка...

Номер патента: 1635876

Опубликовано: 15.02.1994

Автор: Поторочин

МПК: H03M 1/36

Метки: код, параллельного, типа

...из режима хранения. но не устанавлиоаются в исходное состояние, а как и блок вычитания постоянно следят за уровнем преобразуемого входного сигнала, в любой мсрлент времени после замыкания ключевых элементов готовые выдать кодпреобразованного входного сигнала. При этом времена задержки, характерные для известного ПНК, отсутствуют, Тем самым повышается быстродействие работы ПНК.На чертеже представлена электрическая схема П Н К.ПНК содержит блок вычитания 1, делитель напряжения 2, вентильные элементы первой 3, второй 4, и третьей 5 групп, компараторы 6, ключи 7.ПНК работает следующим образом.При нулевом потенциале на втором входе делителя напряжения 2 и отсутствии входного сигнала на первом входе блока вычитания 1 потенциал на выходе...

Преобразователь напряжения в код параллельного типа

Номер патента: 1454219

Опубликовано: 28.02.1994

Автор: Поторочин

МПК: H03M 1/36

Метки: код, параллельного, типа

ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ В КОД ПАРАЛЛЕЛЬНОГО ТИПА, содержащий делитель напряжения из n последовательно соединенных резисторов, первый вход которого подключен к общей шине, а второй вход является шиной опорного напряжения, и n - 1 компараторов, отличающийся тем, что, с целью повышения точности преобразования, в него введены переключатель, блок вычитания и первая, вторая и третья группы из n - 1 токоограничивающих элементов каждая, выполненных на диодах, причем первый вход переключателя является входной шиной, второй вход подключен к общей шине, а выход соединен с инвертирующим входом блока вычитания, неинвертирующий вход которого является шиной опорного напряжения, а выход соединен с анодами диодов первой группы, катоды которых подключены...

Устройство для контроля дешифраторов

Номер патента: 1324486

Опубликовано: 15.08.1994

Авторы: Суколенов, Шеренцис

МПК: G06F 11/10, H03M 13/00

Метки: дешифраторов

УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ДЕШИФРАТОРОВ, содержащее первый элемент ИЛИ, выход которого является выходом устройства, отличающееся тем, что, с целью повышения функциональной надежности устройства за счет упрощения его схемы, в него введены элементы МАЖОРИТАРНОСТЬ и второй, третий и четвертый элементы ИЛИ, выходы второго, третьего и четвертого элементов ИЛИ соединены с соответствующими входами первого элемента МАЖОРИТАРНОСТЬ, выходы первого, второго, третьего и четвертого элементов МАЖОРИТАРНОСТЬ соединены с соответствующими входами первого элемента ИЛИ, одноименные входы вторых элементов ИЛИ и МАЖОРИТАРНОСТЬ и четвертых элементов ИЛИ и МАЖОРИТАРНОСТЬ объединены и являются соответствующими входами устройства.

Шифратор

Номер патента: 1605892

Опубликовано: 30.11.1994

Авторы: Бабаян, Даниленко, Зубаеров

МПК: H03M 13/00, H03M 7/22

Метки: шифратор

ШИФРАТОР, содержащий первый - пятнадцатый ключи, первый - четвертый трансформаторы, первый - пятый диоды, первый - четвертый резисторы и формирователь импульсного считывания, первые контакты первого и одиннадцатого ключей соединены с началом первой входной обмотки первого трансформатора, конец которой подключен к началу первой входной обмотки второго трансформатора, первые контакты второго и четырнадцатого ключей объединены, конец первой входной обмотки третьего трансформатора соединен с началом первой входной обмотки четвертого, конец которой поключен к первому контакту пятнадцатого ключа, второй контакт второго и первый контакт двенадцатого ключей соединены с концом второй входной обмотки первого и началом второй входной обмотки...

Шифратор

Номер патента: 1405688

Опубликовано: 30.11.1994

Авторы: Бабаян, Даниленко, Зубаеров

МПК: H03M 7/22

Метки: шифратор

ШИФРАТОР по авт. св. N 1187277, отличающийся тем, что, с целью повышения достоверности шифратора за счет выравнивания амплитуд выходных импульсов, в него введен пятый диод, выводы которого подключены к выходу формирователя импульсов считывания и общей шине в соответствии с полярностью включения диодов с первого по четвертый.

Преобразователь угол код

Загрузка...

Номер патента: 1826836

Опубликовано: 27.03.1995

Авторы: Наумов, Чернышев

МПК: H03M 1/48

Метки: код, угол

...реверсивного счетчика 11, генератора 12 импульсов и элемента И 13, на косинусный вход функционального преобразователя 8 отношения напряжений в код и на второй вход вычитающего усилителя 9.По переднему фронту каждого импульса (сигнала) с второго выхода блока 14 управления, соответствующего циклу режима коррекции и интеграторов 5 и 6, все разряды реверсивного счетчика 11 устанавливаются в единичное состояние, так как его информационные входы соединены с шиной логической "1" преобразователя и так как его выходы соединены с цифровыми входами преобразователя 7 код - напряже-, ние, последний полностью открыт, т.е. его коэффициент деления равен единице и напряжение на его выходе в первоначальный момент определяется как Озцх ПКН=Осов 45...

Способ преобразования периодического электрического сигнала в код и устройство для его осуществления

Загрузка...

Номер патента: 1800927

Опубликовано: 10.05.1995

Авторы: Байдиков, Иванов, Человечков

МПК: G01V 3/08, H03M 1/60

Метки: код, периодического, преобразования, сигнала, электрического

...При выполнении нераВЕНСтВа К 1 - Кп 1д На ПЕРВОМ ИтРЕтЬЕМ выходах блока 10, будут низкие потенциалы, а на втором выходе - сигнал логической "1", который разрешает прохождение первого импульса с второго элемента 31 задержки (эпюра л, фиг. 2) через второй элемент И.Выходной импульс элемента И 15 поступает на вход вычитающего счетчика, уменьшая его содержание на единицу. В регистр 38 положительным перепадом напряжения (зпюра и, фиг, 2) в это время записывается код и предыдущего состояния счетчика 17. Этот код и и код с выхода суммирующего счетчика 16 поступают на информационные входы третьего коммутатора 13 кодов, на вход управления которого подается управляющий потенциал с первого дешифратора 18. На входе управления коммутатора 13...

Формирователь биполярных импульсов

Номер патента: 1457792

Опубликовано: 27.05.1995

Авторы: Зубков, Манюк

МПК: H03M 5/16

Метки: биполярных, импульсов, формирователь

ФОРМИРОВАТЕЛЬ БИПОЛЯРНЫХ ИМПУЛЬСОВ, содержащий первый ключ, элемент И и элемент ЗАПРЕТ, управляющий вход первого ключа объединен с первым входом элемента И и прямым входом элемента ЗАПРЕТ и является тактовым входом формирователя, второй вход элемента И объединен с инверсным входом элемента ЗАПРЕТ и является информационным входом формирователя, выходы элемента И и элемента ЗАПРЕТ соединены с управляющими входами соответственно второго и третьего ключей, накопитель, первый вывод которого объединен с первыми информационными выводами первого, второго и третьего ключей, второй информационный вывод третьего ключа является первым выходом формирователя, и шину питания, отличающийся тем, что, с целью расширения области применения за счет...

Формирователь биполярных импульсов

Номер патента: 1515993

Опубликовано: 09.08.1995

Автор: Манюк

МПК: H03M 5/16

Метки: биполярных, импульсов, формирователь

ФОРМИРОВАТЕЛЬ БИПОЛЯРНЫХ ИМПУЛЬСОВ по авт. св. N 1457792, отличающийся тем, что, с целью расширения функциональных возможностей формирователя за счет формирования парафазных биполярных импульсов, в него введены шестой ключ, делитель напряжения и шина нулевого потенциала, управляющий вход и первый информационный вывод шестого ключа подключены соответственно к тактовому входу формирователя и второму выводу накопителя, второй информационный вывод шестого ключа и средний вывод делителя напряжения объединены и подключены к шине нулевого потенциала, первый и второй крайние выводы делителя напряжения подключены к одноименным выходам формирователя.

Преобразователь линейного перемещения в код

Номер патента: 1382378

Опубликовано: 20.11.1995

Авторы: Кочугуров, Николаев, Сапожникова, Тайманов, Фролов-Багреев

МПК: H03M 1/26

Метки: код, линейного, перемещения

ПРЕОБРАЗОВАТЕЛЬ ЛИНЕЙНОГО ПЕРЕМЕЩЕНИЯ В КОД, содержащий источник сигналов, блок обработки, кинематический связанный с контролируемым объектом шток, на котором установлены магнитные задающие элементы, и чувствительные элементы, установленные вдоль штока, отличающийся тем, что, с целью повышения точности и надежности преобразователя, в нем магнитные задающие элементы выполнены с различной магнитной проницаемостью с числом градаций, равным основанию системы счисления преобразователя, и установлены вдоль штока по закону, соответствующему смене градаций магнитной проницаемости не менее, чем одного из магнитных задающих элементов, расположенных против чувствительных элементов, в положениях штока, сдвинутых на расстояние, равное наибольшему...

Преобразователь линейного перемещения в код

Загрузка...

Номер патента: 1786983

Опубликовано: 27.11.1995

Авторы: Кочугуров, Николаев, Сапожникова, Тайманов, Фролов-Багреев

МПК: H03M 1/26

Метки: код, линейного, перемещения

...подвижной катушке 3 - 1 ЭДС, которая вызывает.ток в группе подвижныхкатушек 3-1, 3 - 2, Проходя через катушку3-2, он Возбуждает ток В соответствующейО неподвижной катушке 4 - 2, Этот сигнал поступает через позиционные и полюсный выВоды переключателя 6 на вторую группуВходов блока 7 Обработки,Блок 7 Обработки выполняет следую- .5 щие функции;1) выделение информативных сигналовот неподвижных катушек;2) установление, в том числс с участиемоператора, номебов соответствующих катушек и дешифровки по упомянутым номерамположения штока 2 в момент Опроса с последующей индикацией.В рассматриваемом примере (фиг, Ц вположении переключателя 6 сигнал с первой группы входов блока 7 обработки проходит на элемент 9 - 1 совпадений (фиг. 2), ас второй...

Преобразователь код-напряжение

Загрузка...

Номер патента: 1826837

Опубликовано: 10.06.1996

Авторы: Козлова, Степанов, Чернышев

МПК: H03M 1/66

Метки: код-напряжение

...счета" счетчика 1 - уровень "лог. 1", что говорит о разрешении режима счета счетчика 1, по сигналу с выхода генератора б импульсов, поступающему на счетный вход счетчика 1 и на вход считывания оперативного запоминающего устройства 3, Из соответствующих ячеек последнего считывается информация в соответствии с адресом, сформированным в счетчике 1, согласно выражениюГзап.счит, БКгде Р- частота записи входной информации (1.).,) в оперативное запоминающее устройство 3;М - количество считываемых параметров, равное числу выходных каналов преобразователя;К = 1,2,3,п - количество циклов считывания информации из оперативного запоминающего устройства 3 между очередными импульсами записи С., и С. причем по заднему фронту каждого из...

Статистический анализатор размахов колебаний напряжения

Номер патента: 807988

Опубликовано: 20.01.1997

Автор: Ермаков

МПК: H03M 1/06

Метки: анализатор, колебаний, размахов, статистический

Статистический анализатор размахов колебаний напряжения, содержащий амплитудный селектор, вход которого подключен к шине входа, первый и второй выходы к входам первого элемента ИЛИ, распределитель уровней, выходы которого подключены к входам триггерных счетчиков импульсов, отличающийся тем, что, с целью повышения помехоустойчивости, в него введены второй и третий элементы ИЛИ, управляющий триггер, элемент НЕ, одновибратор, элемент ИЛИ-НЕ, первый вход которого подключен к выходу первого элемента ИЛИ, первому входу управляющего триггера, второй вход к второму входу управляющего триггера и выходу второго элемента ИЛИ, первый и второй входы которого подключены к третьему и четвертому выходам амплитудного селектора, выходы управляющего триггера...

Преобразователь код аналог

Номер патента: 1508347

Опубликовано: 20.03.1999

Авторы: Потоцкий, Сафьянников, Смолов, Угрюмов

МПК: H03M 1/66

Метки: аналог, код

Преобразователь код - аналог, содержащий источник широтно-импульсно-модулированного сигнала, источник опорного напряжения, выход которого соединен с информационным входом первого ключа, выход которого соединен с первым входом инвертирующего интегратора, выход которого соединен с информационным входом устройства выборки и хранения, отличающийся тем, что, с целью расширения области применения за счет расширения диапазона частот преобразуемых сигналов, в него введены Т-триггер, элемент И и второй ключ, выход которого соединен с вторым входом инвертирующего интегратора, а управляющий вход объединен с первым входом элемента И и подключен к прямому выходу Т-триггера, инверсный выход которого...

Аналого-цифровой преобразователь электрического тока

Номер патента: 818442

Опубликовано: 27.05.1999

Автор: Шпади

МПК: H03M 1/12

Метки: аналого-цифровой, электрического

Аналого-цифровой преобразователь электрического тока, содержащий магнитопровод, выполненный из двух отдельных частей, изготовленных из квантованных по закону преобразования и изолированных друг от друга ферромагнитных элементов, расположенных таким образом, что каждому ферромагнитному элементу в одной части магнитопровода соответствует изоляционный промежуток в другой части магнитопровода, выходная электрическая обмотка которого выполнена из двух встречно включенных секций, размещенных в немагнитных каркасах в каждой части магнитопровода, и токопроводящую шину входного тока, размещенную с одной стороны магнитопровода, отличающийся тем, что, с целью увеличения диапазона преобразования при...

Кодирующая трубка

Номер патента: 764523

Опубликовано: 20.07.1999

Авторы: Осадчий, Паринский

МПК: H03M 1/00, H03M 1/22

Метки: кодирующая, трубка

Кодирующая трубка, содержащая последовательно расположенные в вакуумном баллоне электронную пушку, отклоняющие системы, кодирующую маску и коллектор, отличающаяся тем, что, с целью повышения выходной мощности трубки, в ней коллектор выполнен в виде диэлектрического концентратора, хладопровода и полупроводниковых преобразователей пучка электронов в оптическое излучение, расположенных на внутренней поверхности хладопровода и связанных с диэлектрическим концентратором, а кодирующая маска расположена между первой и второй отклоняющими системами.

Аналого-цифровой преобразователь

Номер патента: 1677872

Опубликовано: 20.08.1999

Автор: Плавильщиков

МПК: H03M 1/18

Метки: аналого-цифровой

1. Аналого-цифровой преобразователь, содержащий n усилителей, где n - количество пределов измерения, первые входы которых объединены и являются входной шиной, n преобразователей напряжение - время, первый вход i-го преобразователя напряжение - время соединен с выходом i-го усилителя, четыре элемента И, отличающийся тем, что, с целью повышения точности, в него введены n формирователей временных интервалов, блок определения полярности, три элемента ИЛИ, два элемента задержки, два счетчика, регистр, преобразователь время - код, кольцевой счетчик, генератор опорной частоты, триггер, источник опорного напряжения, первый выход которого соединен с вторыми входами n преобразователей напряжение -...

Способ преобразования аналогового сигнала в код

Номер патента: 1676369

Опубликовано: 20.10.1999

Авторы: Кашик, Кивелиди, Рыхлинский

МПК: G06F 3/00, G08C 19/02, H03M 1/00 ...

Метки: аналогового, код, преобразования, сигнала

Способ преобразования аналогового сигнала в код по авт.св.N 1275415, отличающийся тем, что, с целью устранения избыточной информации при заданной точности преобразования, после регистрации мгновенных значений аналогового сигнала при равенстве нулю его первой производной осуществляют равномерную дискретизацию интервала времени между двумя соседними экстремумами, дельта-модуляцию аналогового сигнала для каждого шага дискретности с формированием численного ряда значений дельта-модулированного сигнала, который сравнивают с соответствующим из заранее заданных численных рядов, каждый из которых соответствует определенной функции преобразования аналогового сигнала, и регистрируют дополнительно...

Преобразователь сигналов синусно-косинусного датчика в фазовый сдвиг

Номер патента: 944447

Опубликовано: 27.10.1999

Авторы: Андросенко, Петренко

МПК: H03M 1/64

Метки: датчика, сдвиг, сигналов, синусно-косинусного, фазовый

Преобразователь сигналов синусно-косинусного датчика в фазовый сдвиг, содержащий связанный с входным валом синусно-косинусный датчик с входной обмоткой и выходными последовательно соединенными синусной и косинусной обмотками, общий контакт которых соединен с корпусом и с первым входом сумматора, первый и второй прецизионные ключи, управляющие входы которых соединены соответственно с первым и вторым выходами формирователя прямоугольных импульсов, а выходы - соответственно с вторым и третьим входами сумматора, выход сумматора соединен с входом анализатора гармоник, выход которого соединен с выходной шиной преобразователя, отличающийся тем, что, с целью повышения точности преобразования, в...

Преобразователь угол-временной интервал

Номер патента: 1829684

Опубликовано: 20.12.1999

Авторы: Белов, Замолодчиков, Смирнов, Туревский

МПК: H03M 1/50

Метки: интервал, угол-временной

Преобразователь угол-временной интервал, содержащий синусно-косинусный датчик угла и каналы преобразования амплитудно-модулированных сигналов в старт- и стоп-импульсы, каждый из которых содержит суммирующий усилитель, выход которого через первый интегрирующий усилитель подключен к входу компаратора, к одному инверсному входу суммирующего усилителя и к первому входу второго интегрирующего усилителя, выход которого соединен с другим инверсным входом суммирующего усилителя, первый и второй выходы синусно-косинусного датчика угла соединены с прямым входом суммирующего усилителя соответствующего канала преобразования амплитудно-модулированных сигналов в старт- и стоп-импульсы, отличающийся тем,...

Электрооптический аналого-цифровой преобразователь

Номер патента: 1329569

Опубликовано: 20.01.2000

Авторы: Кочубей, Скурский

МПК: H03M 1/32

Метки: аналого-цифровой, электрооптический

Электрооптический аналого-цифровой преобразователь, содержащий подложку из электрооптического материала с расположенными на ней n интегральнооптическими интерферометрами, где n - число разрядов преобразователя, и двумя управляющими электродами, выполненными в виде электропроводящих участков с образованием управляющего зазора, выводы которых подключены к входным клеммам устройства, источник когерентного оптического излучения, выход которого через входной оптический канал связи подключен к входам n интегральнооптических интерферометров, выходы которых через соответствующие выходные оптические каналы связи и через соответствующие преобразователи интенсивности оптического излучения в напряжение...

Преобразователь частотного сигнала в цифровой код

Номер патента: 511789

Опубликовано: 10.04.2000

Авторы: Долинский, Ирзак, Клепер, Поляков

МПК: H03M 1/60

Метки: код, сигнала, цифровой, частотного

Преобразователь частотного сигнала в цифровой код, содержащий формирователь времени счета, один из входов которого подключен к источнику частотного сигнала, а второй - к выходу генератора эталонной частоты, первую схему совпадения, один из входов которой подключен к источнику частотного сигнала, а второй - к выходу формирователя времени счета, счетчик периодов преобразуемой частоты, вход которого подключен к выходу первой схемы совпадения, вторую схему совпадения, один из входов которой подключен к выходу генератора эталонной частоты, а второй - к выходу формирователя времени счета, накапливающий сумматор, соединенный своими установочными входами с выходом первой схемы совпадения,...

Аналого-дискретный преобразователь

Номер патента: 1227093

Опубликовано: 27.04.2000

Авторы: Белоус, Нечаев, Чернов

МПК: H03M 1/50

Метки: аналого-дискретный

Аналого-дискретный преобразователь, содержащий генератор импульсов, первый выход которого через делитель частоты соединен с входом коммутатора, и генератор пилообразного напряжения, выход которого соединен с первым входом компаратора, второй вход которого является входной шиной, отличающийся тем, что, с целью расширения области применения, в него введены триггер, регистр сдвига и элементы И, выходы которых являются выходными шинами, первые входы объединены и соединены с выходом триггера, вторые входы соединены с соответствующими выходами регистра сдвига, первые входы которого объединены и соединены с вторым выходом генератора импульсов, второй вход объединен с входом генератора...
