H03M — Кодирование, декодирование или преобразование кода вообще

Номер патента: 395877

Опубликовано: 01.01.1973

Авторы: Брейгин, Войцехович, Жуков

МПК: G01R 27/00, H03M 1/60

Метки: вала, импульсов, поворота, следования, угла, частоту

...следос постоянной окважностью. ель содержит триггер 1, ключ отенциометрическпй датчик 3,онденсатор интегратор 4, схемы 6 и 6 сравения. На фиг. 2 - изображена диаграмма работы преооразователя, где А - напряжение на 5 конденсаторе, В - импульсы с выхода схемы6 сравнения, С - импульсы с выхода схемы 6 сравнения, Д - ,выходные,импульсы, Тп - пе 1 риод повторения импульсов, т - длительнОсть выходных импульсов,10 Устройспво работает в автоколебательномрежиме. При появлении запирающего напряжения с выхода триггера 1 закры 1 вается ключ 2 и начинается заряд конденсатора 4 через потенциомегричеокий датчик 3 от источника 15 напряжения Е. При достижении нанряокенияна конденсаторе величины, раувной Кп 1 срабатывает схема 5 сравнения и...

Номер патента: 395878

Опубликовано: 01.01.1973

Авторы: Москалев, Орлов, Синюгин, Тараев

МПК: H03M 1/48

Метки: код, угол

...повороте вала синусно-косинусното вращающегося трансформатора 1 на некоторый угол а в выходных обмотках его вырабатываются напряжения, амплитуда которых пропорциональна синусу и косинусу угла по. ворота вала. Напряжение с синусной выходной обмотки, пропорциональное синусу угла поворота вала, умножается в каждом из масштабных устройств 2, 3 и 4 на свой соответствующий постоянный коэффициент, а напряжение с косинусной выходной обмотки, пропорциональное косинусу угла поворота вала, умножается в каждом из масштабных устройств 4 и 5 также за свой соответствующий постоянный коэффициент, После чего напряжения с масштабных устройств 4 и 5 вычитаются одно из другого в вычислителе 7 и полученная разность напряжений умножается в множитель....

Номер патента: 395879

Опубликовано: 01.01.1973

МПК: G01B 7/30, H03M 1/64

Метки: датчик, магнитоэлектрический, поворота, угла

...зуочатый ротор 1, магнит 2 с полюсными наконечниками 3 и 4, ца которых расположена сигнальная обмотка 5. Один конец наконечников выполнен в виде секторов 6,7,При вращении ротора 1 магнитное сопротивление воздушного зазора изменяется мекду зуоцамп ротора и секторамп 6, 7 полюсны.; наконечников 1, 4. При изменении сопротивления изменяется и величина магнитного потока через зубчатье секторы б, 7. Вследств 1 е большего вцутренцого магнитного сопротивления магнита 2:змененце магнитного потока в однои цспц приводит к изменению потока в магнитной цепи, охватываемой сигнальной обмоткой 6, что вызывает появление в ней переменной электродвпжущей силы.5 Период переменной электродвижущей силысоответствует повороту ротора на один зубец.Самая большая...

Номер патента: 395880

Опубликовано: 01.01.1973

Автор: Авторы

МПК: G01P 13/00, H03M 1/30

Метки: импульсов, код, преобразователя, угол, формирователь

...зубцового диска 1, механически связан ного с контролируемым валом, чувствительных элементов 2 и 8, сдвинутых друг относительно друга на четверть шагового интервала - зубцового диска, триггеров 4, 5, логических 10 схем И б - 9 и ппверторов 10, 11.При повороте зубцового диска на угол а последовательно чередуются следующие такты работы устройства; а - наличие сигнала только чувствительного элемента 2; 6 в наличие 15 сигналов обоих чувствительных элементов;в - наличие сигнала только чувствительного элемента 3; г - отсутствие сигналов обоих чувствительных элементов.В такте а появляется сигнал на выходе схе мы И б и триггер 4 устанавливается в единичное состояние. В такте б появляется сигнал на выходе схемы И 8 и триггер б также...

Номер патента: 395881

Опубликовано: 01.01.1973

Авторы: Крищюнас, Стульпинас, Талишаускас, Ярашунас

МПК: H03M 1/24

Метки: двухканальный, индуктивный

...с сердечникосм и общего гребенчатого якоря, причем сердечник одной измерительной цепи смещен ца половину позиции относительно общего гребенчатого яко ря цо сравнению с сердечником другой измерительной пепи. 11 етгн 1 н 2 содержат также фазочувствцтельцыс выпрямители и фильтры, ц ястроецн ыс и я двойную несущую частоту. 15 Измерительная цепь 1 подключена к пардфазцому усилителю 3, который соединен с цолуцроволццковым ключом 4, а измерительная цепь 2 - к усилителю-ограничителю 5, который цолслючсц к триггеру 6, выходы ко торого соединены с ключом 4 и дифферецццрующей цсцью 7.Иа выходах цдрафазшцо усилителя 3 имеется усцлсццос цдпряжснцс У, измерительной цецп 1, црц этом цд олпом его выходе - цн версное. Ключ 4 подключает к выходу...

Номер патента: 395882

Опубликовано: 01.01.1973

Автор: Дата

МПК: H03M 1/48

Метки: 395882

...Иное точного отсчета, блок б совпадения, запоминающий элемент 6, пороговый элемент 7, усилитель 8.Устройство работает следующим образом.При выдаче в систему задания иа отработку на сельсине ( грубого отсчета н сельсине 2 точного отсчета появляются напряжения переменного тока соответствующей величины и фазы, а на выходах преобразователя 8 грубого отсчета и преобразователе 4 точного отсчета появляются напряжения постоянного тока соответствующей величины и полярности. При появлении напряжения на выходе фазочувствительиого преобразователя 8 срабатывает пороговый элемент 7, который переключает запоминающий элемент 6 в исходное положение. Одновременно выходное напряжение фазочувствительного преобразователя 3 отключает выход фазочувствительного...

Номер патента: 395883

Опубликовано: 01.01.1973

Автор: Домрачев

МПК: H03M 1/26

Метки: код, угол

...устройства 1 и двух считывающих элементов 2, На кодирующем устройствс находятся разрядные дорожки. 3 с зубцами, выполнен ыои в соответствующем коде, а 15 также дополнительная дорожка 4, не имеющая зубцов, Относительно каждой дорожки 8 располагается соотвстствуощп полюс 5 с обмоткой считывания 6. Относительно дорожки 4 ня кяждоъ сПтыВяОщсх элсмсптс ряс положены двя полюса 7 и 8. На полюсах 7рязмсцепы обмотки опроса 9, на полюсах 8 - компснсяьионпыс обмотки 10, Конец обмотки подк,осг к копц 1 яждои оомотки 1), наало которой через диод 11, включспньц в нспро водящем состоянии, и резистор 12 присоединено к нячяу оомоткп 10.С целью увеличения рязрсшающеп способности с штыьающсго элемента торцовая часть полосов 8 может быть...

Номер патента: 395884

Опубликовано: 01.01.1973

Авторы: Егоров, Михайлов, Тов

МПК: H03M 1/24

Метки: угол, фаза, фотоэлектрический

...формирует выходную функцию по синусоидальному закону вместо треугольной за счет исключения высших гармонических 30 составляющих. Гармонический анализ треугольных функций показывает, что сложение двух одинаковых функций, сдвинутых по фазе на /шага, дает возможность исключить гармоническую составляюгцую 3-го порядка, сдвиг на /о шага составляющую 5-го порядка, сдвиг на /ь шага - составляющую 7-го порядка, сдвиг на / шага - состав,чяюущую 9-го порядка и т. д. Подобным образом можно исключить любое необходимое количество высших гармонических составляюгцих, все более приближая выходную функцию к синусоидальному закону. Для преобразоватслеп фазовых систем программного управления достаточно исключить гармонические составляющие, кратныс...

Номер патента: 395980

Опубликовано: 01.01.1973

Автор: Автор

МПК: H03M 1/58

Метки: аналого-цифровой, сегментный

...входной сигнал. Блок 1 определения номера сегмента оценивает этот сигнал и определяет в какой сегмент (фиг. 2) попадает пришедший сигнал. Далее из сигнала в блоке 2 вычитания сег ментной подставки вычитается сегментная подставка. Кроме того, в блоке 1 формируется сигнал, подаваемый на блок 3 нелинейного кодирования для того, чтобы установить масштаб кодирования, соответствующий найденно- ЗО м сегменту. Поокольк на каждом сгете или на части сегментов кодирование производится по нелинейному закону, общая характестика всего, преобразователя будет криволинейной на трех участках, гдс включается блок 3 нелинейного кодирования.Кривизна характеристики блока 3 нелинейного кодирования рассчитывается так, чтобы производныс общей характеристики...

Номер патента: 396686

Опубликовано: 01.01.1973

Авторы: Деветье, Миронов, Систем

МПК: H03M 7/12

Метки: информации

...резьбой и гайки 10 связаны с одними из плеч двуплечих рычагов 11. На других плечах рычагов установ лены конические ролики 12, соединенные тягами 13 с кодовыми планками 14 блока вывода, окрашенные с лицевой стороны в белый, а с другой стороны в черный цвет. Для контроля цифрового номера предусмотрен конт рольный блок, состоящий из замкнутых лентносителей 15 с зеркальным изображением цифр от 0 до 9 на лицевой стороне, которые перекинуты через ролики 1 б и приводные барабаны 17. Приводные барабаны с зубчатыми 20 шестернями входят в зацепление с ведущимиколесами 2.При повороте рукояткой 18 левого зубчатого колеса 2 через тягу 19 на такой же угол поворачиваются кулачки 5. В соответствии с 25 набранной цифрой ролики 8 коромысел 7...

Номер патента: 396703

Опубликовано: 01.01.1973

Авторы: Авторы, Мартышев, Печкуров, Элинсон, Юрков

МПК: G01B 7/30, H03M 1/64

Метки: поворота, преобразования, угла

...последовательно соеднцеццыс диффереццирующая ц ицтсгрцрующаяЯС-цепочки и блок вычитания, первый вход 1 зкоторого соединен с выходом фазовращатсля,второй - с выходом ицтегрцрующей 1 хС-цепочки, а выход блока вычитания связац черезусилитель с входом диффереццирующсйЯС-цеггочки, 20 зовра я ца 1 цасили. щателявыходеа,ввыхоцсточтся квад у ч=фазыфазивае диого ика 2 ратичгде Л - отцосительцос измточцика ггитгг.Усилитель, охвачеццыйратной связью, которая сострую щей 1 х С- це очки, ц цтегпочки и блока вычитания,стотцой характеристикой, гпсисировать дополцительцьццкающей в фазовращателстоты. сцсцис частоты и трицательцой об оит из дефферецци рирующей 1 хС-це обладает фазо-ча озволяющей ском й сдвиг фазы, воз при измецешш ча бку преоб а...

Номер патента: 396825

Опубликовано: 01.01.1973

Автор: Четыркин

МПК: H03M 3/00

Метки: манипуляции, фазовой, формирователь

...положение которых соответствует пулевой фазе колебания 11. тактовой частоты. НапряжениеУ 2 - (3 1)уунф Ъ 2 31 п Ю 1где (:1:1)ф - колебание единичной амплитуды, полярность которого зависит от единиц или нулей кода информации, с выхода дополнительного фазового манипулятора 4 подается в цепь управления фазового манипулятора 2. Фазовый манипулятор 2 осуществляет манипуляцшо по фазе на угол +.Л 1 р напряжения несущей. При этом на его выходе создает- СЯ Н 11 ПР 51 КЕНПЕ С 1 ИМЕЮЩЕЕ ВИД:У 1 -- 1/1 сов о 5 о+ 9 о+ Л 9 (Л:1)инф(:1:1)игде (+1)- периодическое колебание единичной амплитуды тактовой частоты О. Фазовь 1 н манипулятор 3 осуществляет дальнейшую манипуляцию по фазе на угол ЛФ синхронизированным сигналом Ь информации. Результирующий...

Номер патента: 396826

Опубликовано: 01.01.1973

Автор: Захаров

МПК: H03M 13/51

Метки: исправления, стираний

...комбинаций, соответствующих комбинации, поданной па входы информационного регистра 1.На входы регистра 8 стираний подается последовательность, в которой единицы соответствуют стираниям, а остальные элементы - нули. С помощью управляющих импульсов, подаваемых на тактовые входы ячеек регистра д стираний и на вход 1 б схемы И в цепи обратной связи этого регистра, с выхода этого регистра получают последовательность из 2" одинаковых п-элементных комбинаций, соответствующих комбинации, поданной на входы регистра.,С помощью рекуррентного датчика 8, регистра 7 сдвига и блока б кодирования получают последовательность из 2" различных разрешенных комбинации используемого (а - Й) -кода, Комбинации этой последовательности поэлемептно...

Номер патента: 397904

Опубликовано: 01.01.1973

Авторы: Лысиков, Машерова

МПК: G06F 11/08, H03M 13/27

Метки: кодирования

...коммутации 8, элементы И 9 - 15, триггеры 1 б - 18, элементы ИЛИ 19 - 22, элементы задержки 23 - 27, триггер 28 и элемент И 29.Устройство работает следующим образом.При подаче сигнала пуск на вход 30 первый импульс проходит через элемент ИЛИ 20 и устанавливает триггеры 1 б приемного регистра 2 н триггеры 17, 18 регистра б в состояние О. Этот же импульс, задержавшись на элементе задержки 24, на время, необходимое для установки в О триггеров, проходит через элемент ИЛИ 21 и осуществляет парал. лельную запись слова, подлежащего кодированию, на оба регистра через элементы И 9 и 10,397904 Корректор М, Лейзерман ехред Л, Богданов ктор Л. Утехина ираж 64 Поди испо аказ 352214 Сапунова, 2 пографи Процесс преобразования заканчивается на младшем...

Номер патента: 397925

Опубликовано: 01.01.1973

Авторы: Белый, Шпади

МПК: G01B 7/02, G06G 7/26, H03M 1/64 ...

Метки: магнитный, перемещения

...в электрический сигнал, фаза которого изменяется по заданцой функциональной зависимости.Поставленная цель достигается использованием активной магнитной лицин с распределенными параметрами, в секции которой включены регулируемые отрицательные сопротивления.Сущность изобретения поясняется чертежом, на котором изображена принципиальная схема преобразователя.Преобразователь состоит из магнитопровода 1,.набранного из листовой электротехнической стали. На магнитопроводе выполнена сосредоточенная намагничиваюшая обмотка 2 и .распределенная (секццонцрованцая) оомотка 8, в отдельные секцтш которой включены элементы с отрицательным сопротцвл,- нием 4. С помощью источника 5 ц делителя 6 устанавливается рабочая точка каждого элемента с...

Номер патента: 397953

Опубликовано: 01.01.1973

Авторы: Курников, Мавродий

МПК: H03M 1/64

Метки: код, угол

...выходные напряжения 4 и5.В исходном состоянии (при угле поворота ротора кодирующего элемента я = 0),ротор кодирующего элемента должен быть установлен таким образом, чтобы на синусных обмотках его были нулевые значения выходных напряжений (в точках, где доза равна О, а не 180) при,нулевом значении напряжения питания Ъ 1 (где доза также равна 0) и максимальное значение напряжения питания При этом одно из нулевых значений выходпого напряжения Ъз датчика шкалы совмещено с нулевым значением напряжения питания У 1. Это положение совмещается с нулевым значением угла измеряемого вала, и в этом случае выходные напряжения, снимаемые с роторных обмоток кодирующего элемента, запишутся как:4 - К 2 та з 1 пэ 1 п 1,При повороте ротора копирующего...

Номер патента: 397954

Опубликовано: 01.01.1973

Автор: Домрачев

МПК: H03M 1/26

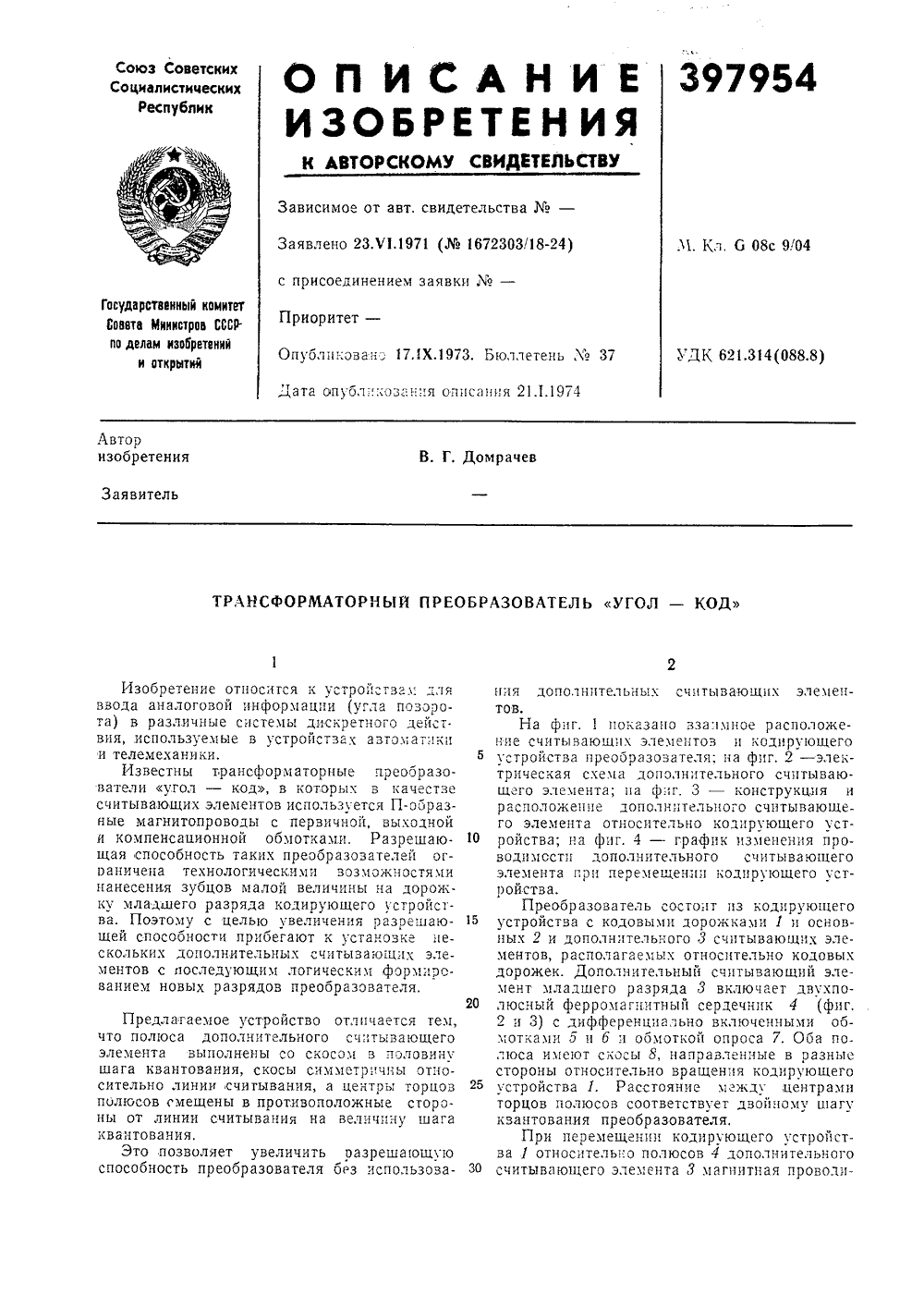

Метки: код, трансформаторный, угол

...с последующим логическим формрованием новых разрядов преобразователя.20 ния дополнительных считывающих элеметов,На фцг. 1 показано ззание считывающих элементоустройства преобразователятрическая схема дополнитешаго элемента; па фцг. 3расположение дополнцтельго элемента относительноройства; на фцг. 4 - графводи мости дополнительногэлемента прц перемещенииройства. Преооразователь состоит цз кодирующего устройства с кодовыми дорожками 1 ц основных 2 и дополнительного 3 считывающих элементов, располагаемых относительно кодовых дорожек. Дополчительный считывающий элемент младшего разряда 3 включает двухполюсный ферромагнитный сердечник 4 (фиг.2 и 3) с дифференциально включенными обмоткази 5 ц 6оомоткой опроса /. Ооа по люса имеют скосы Я,...

Номер патента: 398008

Опубликовано: 01.01.1973

Автор: Авторы

МПК: G06J 3/00, H03M 1/00

Метки: выходных, датчиков, код, параметрических, сигналов

...взаимной индуктивности обмоток измерительногодатчика и не зависит от нестабильности напряжения, питающего датчики. Время кодп.Трования выбирают из условия 1 - 1, = - . По 4скольку взаимная индуктивность функционально связана с измеряемым параметром Х,код п однозначно соответствует параметру Х,Третий этап. В момент 1, кодирование и считывание кода заканчиваются. Разрядные ключи 9,и 10, замыкаясь, разряжают емкости памяти интеграторов, после чего снова размыгде М, = сопй, М, = У, - взаимные индуктивности между обмотками датчиков; А, и А - масштабные коэффициенты интеграторов.7В момент 1, = 1, +; - ключи 5 и б размы:гкаются, и напряжения У, и Ь, запоминаются на емкостях памяти интеграторов 7 и 8,Второй этап, В момент 1, с...

Номер патента: 398069

Опубликовано: 01.01.1973

Авторы: Иностраицы, Эвальд

МПК: H03M 1/66

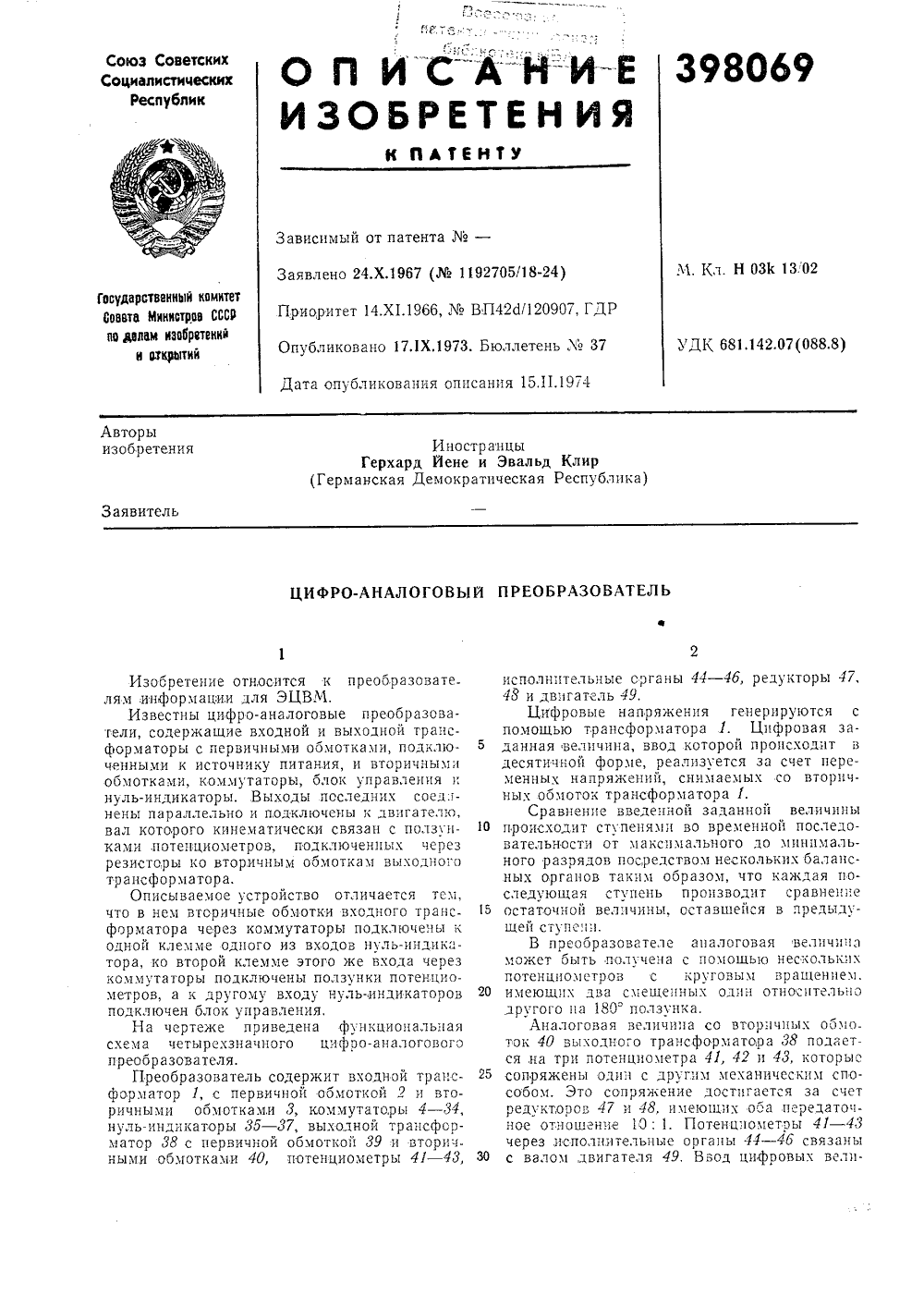

Метки: цифро-аналоговый

...три потецциометра 41, 42 и 43, которые 25 сопряжены один с другеим механическим способом. Это сопряжение достигается за счет редуктороь 47 и 48, имеющх оба передаточное отношение 10: 1. Потенцометры 41 43 через исполнительные органы 44 46 связаны ЗО с валом, двигателя 49. Ввод цифровых величин производится с помощью коммутаторов 4 - 19. Созданное введенной цифровой величиной аналоговое компенсационное напряжение сравнивается на нуль-индикаторе Л 5 сначала с напряжением истинной величины, снимае мой с потенциометра 41 после включения коммутаторов 20 - 24,Если аналоговая величина, установленнаяна потенциометре 41, не соответствует анало Оговой заданной величине, то нуль-индикатор35 подает в двигатель 49 сигнал, зависящийот напряжения...

Номер патента: 398945

Опубликовано: 01.01.1973

Авторы: Аксенова, Боровиков, Королев

МПК: H03M 7/22

Метки: дешифратор, кодов, пороговых

...счет ка имеют потенциальные выходы 9 - 12. Первый разряд счетчика имеет импул оные выходы 13 и И и импульсный вход 1 б. 2Работа устройсгва описывается для случая,когда выходные сигналы появляются на выходе 1 б декодцрующего блока; нумерация диаграмм на фнг. 2 соответствует нузераццп вхо.дов ц Въходсв э;сзегТовСтройства на фцг. 1,Устройство работает следующим образов.Последовательность входных импульсов чер.вход 15 поступает на вход первого разряда 2 реверсивного счетчика 1.о Диаграммы 9 - 12 (см. фцг. 2) характеризуют изменения потенциалов на соответствующих выходах счетчика 1.Прц отсутствии стробцруотццх импульсов навыходе 1 б декодцрующего блока 4, соответст;, вующем числу 2, появляется паразитный импульс (дцаграмма 1 б, а). Прц...

Номер патента: 398995

Опубликовано: 01.01.1973

Авторы: Мельниченко, Тараев

МПК: H03M 1/00, H03M 1/64, H03M 1/66 ...

Метки: код, кода, угла, угол

...выдачи кода 5, а выходами - к блоку прп сма кода 7. Блок приема кода 7 подключен ковходам триггеров счетчика 4. Последовательно соединенные счетчик 4, блок анализа кода разности и выработки управляющего воздействия 8, усилитель сигнала рассогласования 9 30 и исполнительный двигатель 10 с фазовраща.,д.4 Типография,апунова, 2 3телем 2 на выходном валу 11 составляют цепь отработки кода рассогласования,В режиме преобразования угла поворота вала 11 в код предлагаемое устройство работает следующим образом. Фазовращатель 2 преобразует угол поворота вала 11 в фазу счнусоидального напряжения, преобразователь фазы синусоидальногонапряжения в число импульсов 3 выдает число импульсов, пропорциональное фактическому углу поворота вала 11; счетчик...

Номер патента: 399052

Опубликовано: 01.01.1973

Авторы: Багин, Кутернега, Файзулин, Шахин

МПК: H03M 13/01, H03M 13/31

Метки: декодирования, импульсной, информации

...8. Устройство работает следующим образом.Смесь сигнала с шумом поступает ца входуправляемого элемента. Сигнал и выбросы огибающей шума. превышгпощце порог, поступают на вход лицц 5 и декодирования 2, где цз всей совокупности импульсов с помощью блока 8, настроенного на временные интервалы кодированной посылки полезного сигналя, выделяется полезная информация, я с помощью 1 п блока 4, настроенного на временные интервалы, отличные от интервалов полезной информации, выделяются импульсы ложных декодирований.С выхода блока 4 импульсы поступают ця 1преобразователь частота-напряжение , я свыхода олока 3 - пя преобразователь б частота-цапряжение, выходы которых подключены на вход вычцтающсй схемы 8, причем выход преобразователя б...

Номер патента: 399059

Опубликовано: 01.01.1973

Авторы: Вельский, Мод, Солопченко

МПК: H03M 1/10

Метки: аналого-цифровых, напряжение-код, поверки, преобразователей

...( моменту прихода этого импульса с выхола источн 51(д 5 ня зерительный вход прсобразаватедя поступает напряжение, соответсввующее калу поверяесмой то:иси, Результат преобразования черейз преоб- рдЗаВатЕЛЬ 2 КОДОВ ПсаетунаЕт На цнфрОВОЕ,ВЫ- читающее устройство 8, ца второй вход которого поступает ссол поверяемой точкц, В устройстве 8 производится операция вычитания КОДОВ И аПЕРДЦЦЯ ВЗЯТИЯ МОДУЛЯ ОТ РЕЗУЛЬТстя Вычитания.Таким образсо, на вход,схемы 6 сравнения кодов поступает кол, соответствуюдий Одулю 5 Опрешцости результата преобразования.В схеме 6 скол хОдуля погрешности преобрд- ЗовсНИЯ СРсВЦИВДЕТСЯ С КОЛОСЧ ДОПУСтцМОй ПО- грешцсстц и В том случае, когда молуль погреш 1 ост 5 Преобразования превышает значение лопус 111 о .попрешности,...

Номер патента: 399060

Опубликовано: 01.01.1973

Автор: Безродный

МПК: H03M 1/88

Метки: 399060

...например, в виде резистнвньх цепочек с к,ночами 27 - 34 и суммирующие уоилител,и 35 и 36.Вход дешифрятора соединен с шиной входного кола, выхолы его соеди 1 нены по цепям управления с коммутятором 26.Выхады сумиируюших устройств 9 и 10 соединены со входами кохмутатора непосредственно и через инверторы 4 и 5.25.Выходы коммутятсира 26 соединеИы со входами суммируювцих усилителей 35 и 36.Сухмирующий усилитель 35 охвачен обратной связью с помощью последовательно вклю ченных резисторов 37 и 38, причем пх оощая точКя через резистор 39 и ключ 40 подключена к общей точке схемы.Суммирующий усилитель 36 ох 1 вачен ооратной связью с,помощью послеловательно включенных резпсторов 41 и 42, а пх общая точка через резистар 43 и ключ 44 подключена к...

Номер патента: 399061

Опубликовано: 01.01.1973

Авторы: Вонтелев, Лукь

МПК: H03M 1/34

Метки: аналого-цифровой, параллельно-последовательный, трехтактный

...эквивалентпый половине веса млалшегоразряда 17 регистра 18 первого такта. ЭтоПРИВОДИТ К ЕОКУОСГВЕНЛОХУ )сХЕНЬШЕНЦЮ СЦГпдла, преооразуемого преобразоватглгм счи 5 ть В 2 ниЯ 19, так как эви ВалентИ о смг 1 цгнцОуровней сравнения всех орашивающх уст)ОЙСТН 3 ца БЕЛНЧНну ПОЛОВНЫ КВитс. ПОСЛГЛцег 13)Осте с наличием епг)екрытця шнял мек,) СО СШИ)И ТЯ(КТЯМИ, ВЫПОЛсЯГБОГО С ПОмоп)ью дополнительного разряда ЦАП, позволягт цгоключигь из процеоса преобрлзовдпц 5тдс(тЫ аснаЛОГОВОй КОРРЕКЦИЯ, 3)Е:Е 5 ЦХ0.3 пц) тдктох цифровой ксрргкци Б концеи:слс(5 него такта преобразования.ход первого такта преобразсаванця сцг длясч;тывагтся Б регистр 20 третьего тихтя, з злтем через схемы И блока вгцтцлгй 2( перепцсы(вдет(С 5 в рсгистр 18 первого та 1 ктд...

Номер патента: 399062

Опубликовано: 01.01.1973

Авторы: Мокрое, Ндин, Рыжевский, Шадрин

МПК: H03M 1/60

Метки: тензопреобразователь, частотный

...поступает с выхода интегратора 4 линейно-,изменяющееся напряже цие, знак крутизны которого онределяется полярностью напряжения Г . Прц разбалансе тензомоста в его выходной диагонали появляется разность цалряжений, поступающая через усилитель 2 на вход а схемы сравне ция 3 и изменяющаяся также по линейномузакону. Прц достижении напряжением Г порога срабатываовия Г;, схемы сравнения 3, определяемого коэффициентом деления ее выходного делителя, схема сравнения изменяет 20 полярность выходного цацряжения, т. е, оностановится равным Г. Это ириводит как к изменению порога срабатывания сангмой схемы сравнения до .величины Г., так и ех изменению значка ирутизны выходного лвнейно-изме няющегося напряжения интедратора 4, а следовательно,...

Номер патента: 399156

Опубликовано: 01.01.1973

Авторы: Бертиль, Иностранць, Рольф

МПК: H03M 13/00

Метки: 399156

...25 Зо 35 40 3рез сопротивление гЗ, контакт реле СР, контакт реле ЯЯ 2, элемент 212, диод ДС 12, контакт реле 1%1, контакт реле СЯ и О.Если, однако, диод неисправен, например диод ДС 11 имеет слишком высокий обратный ток, то произойдет следующее. При включении реле КИ ток проходит от Е 1 через резистор 1, контакт реле КИ, диод ДС 11, включенный в обратном направлеяии, элемент 211, резистор РИ, диод Д 1, резистор т 4, подключенный параллельно к базе-эмиттеру транзистора Т 1, к Е 2. Транзистор Т 1 открывается и шунтирует транзистор Т 2.Входное напряжение на логическом элементе пнверторе Л 1 возрастает, а напряжение на выходе падает. 1 хогда транзистор Т 4 заперг, входные напряжения на входах логического элементы инвертора НЕ И Л 2 будут...

Номер патента: 399893

Опубликовано: 01.01.1973

Автор: Хуторецкий

МПК: H03M 1/26

Метки: датчик, положения

...маски на фиг. 2). Каждая декада тетрады состоит из ряда двоичных чиссл 0000, 0001, 0011, 0010, 0110, 0111, 0101, 0100, 1100, 1000 в нечетных декадах и ряда чисел 1000, 1001, 1011, 1010, 1110, 1111, 1101, 1100, 0100, 0000 в четных дскадах, т. е. четные и нечетные декады отличаются лишь инверсными значениями старшего разряда тетрады.Считывание и преобразование кода датчика положения происходит в параллельном потенциальном виде. Преобразователь код-код построен на элементах ИЛИ в .Датчик положения работает следующим образом.Код положения объекта, связанного с кодирующим устройством, считывается элементами 7, 8, 9 (см. фиг. 1) и передается в точном отсчете на вход младших разрядов преобразователя кода 3 датчика, а в грубом отсчете - на...

Номер патента: 399894

Опубликовано: 01.01.1973

Авторы: Богданов, Вител, Дементьев, Малыш, Мартынов, Школин

МПК: H03M 1/06, H03M 1/26

Метки: l-jiir, код»(•р, угол, цмид

...со всех 25 разрядов на вход регистра памяти 12 кодаГрея, из которого последовательно старшим разрядом вперед код поступает на вход преобразователя 13 кода Грея в двоичный, с выхода которого последовательно вводится в 30 счетчик 6. Содержимое счетчика 6 через коммутатор 7 параллельно переписывается в ячейки памяти показаний точного отсчета 10 выходного регистра 8, Содержимое ччейки памяти старшего разряда точного отсчета 10 выходного регистра 8 запоминается в схеме коррекции показаний грубого отсчета 11.При поступлении второго импульса с распределителя импульсов 1 на вход генератора опроса 3 секции грубого отсчета 5 происходит одновременный опрос считывающих элементов секции грубого отсчета 5 кодирующего устройства и сигналы...

Номер патента: 399895

Опубликовано: 01.01.1973

МПК: H03M 1/64

Метки: 399895

...4 через редуктор 5. Кольцевой токоподводящий трансформатор 6 служит для подведения напряжения питания высокои частоты к модулятору 3. На диски статора 1, ротора 2 и модулятора 3 фотоспособом нанесены зигздгообрдзныс обмотки в виде меандрд.Прп завитке обмотки модулятора 3 черезкольцевой токоподводящий трансформатор 6, вторичная обмотка которого вращается вместе с модулятором, напряжением высокой частоты в обмотках статора 1 и ротора 2 индуци- О руются э. д. с модулированные по амплитуде,причем фаза огибающей опорной э. д. с. (Ео) возникающая в обмотке статора 1, постоянна, а фаза огибающей сигнальной э. д. с. (Ц, возникающая в обмотке ротора 2, изменяется 5 при его повороте. В синусоидальных кривых быть зафиксированы импульса хода...
