H03M — Кодирование, декодирование или преобразование кода вообще
Пороговый декодер сверточного кода
Номер патента: 1252944
Опубликовано: 23.08.1986
Авторы: Березняков, Ключко, Николаев, Приходько, Чистяков
МПК: H03M 13/23
Метки: декодер, кода, пороговый, сверточного
...последовательностьМ(х) = М(х)Р (х) Д+ Е (х)=0,поскольку по условию Е (х)=0, а последовательностьМ,(х)=М(х)Е (х)ФО, так как Е(х)ФО,Пусть последовательность Е,(х) представляет собой одиночную ошибку,О которую используемый ортогональный сверточный код позволяет исправить. Эта одиночная ошибка, проходя через кодер 1, вызовет появление на его втором выходе последовательности сиг 5 налов, определяемой порождающим полиномом Р, (х). Через первый сумматор 2 по модулю два эта последовательность сигналов поступит на второй вход формирователя 3 синдрома, где20 сложится по модулю два с проверочной последовательностью М (х), поступающей в последовательном коде на первый вход этого же формирователя 3.25 Результатом последовательного...
Преобразователь код-напряжение
Номер патента: 1254578
Опубликовано: 30.08.1986
Автор: Великсон
МПК: H03M 1/66
Метки: код-напряжение
...от ъпорного источника 1 поступает на аналоговый вход умножающего преобразователя 2 код - ток. При этом выходной ток преобразователя, пропорцио нальный поступающему коду, поступает на вход преобразователя 3 ток - напряжение. Входная информация в виде параллельного двоичного кода поступает через шины преобразуемого кода на информационные входы первого регистра 4 в сопровождении управляющего сигнала, поступающего по управляющей шине преобразователя, Совпадение сигналов по обеим шинам обес печивает запись информации в первый регистр 4, который используется для приема и предварительного хранения преобразуемой информации. С выходов первого регистра 4 информация посту пает на второй регистр 5, однако запись в регистр выполняется только по...
Устройство для автоматического измерения динамических характеристик быстродействующих аналого-цифровых преобразователей
Номер патента: 1254580
Опубликовано: 30.08.1986
Авторы: Алешин, Ломтев, Прозоров, Умнов
МПК: H03M 1/10
Метки: аналого-цифровых, быстродействующих, динамических, преобразователей, характеристик
...преобразователь 4 производит непрерывное преобразование входного сигнала в цифровые коды. В моменты времени, когда входной сигналпопадает в зону значений от Б - ЬБ5 до Ц + ьЦ, на выходах элементов 6и 7 сравнения появляются логическиекоторые поступают на входысумматора 13 по модулю два, суммируются го модулю два, и через инвертор12 логическая "1" поступает на входэлемента 11 совпадения, который посигналу "Конец преобразования" с выхода аналого-цифрового преобразователя 4 и по сигналу логическая "1"с выхода блока 8 выбора режима разрешает отсчет цифрового кода с выхода аналого-циФрового преобразователя4 в блок 3 обработки кодов. В блоке3 обработки кодов иэ цифрового кода2 О с выхода аналого"цифрового преобразователя 4 вычитается...
Преобразователь перемещения в код
Номер патента: 1254581
Опубликовано: 30.08.1986
Авторы: Леонович, Матюнин, Матюнина
МПК: H03M 1/24
Метки: код, перемещения
...12 толщиной Г 1. Толщина пленок 10-12 выбирается из условия:4 п 12 п 1 1 4 п ф1 Э где %, - Олина волны основного ре-.зонанса материала.15 Коэффициент отражения пленок 1 О12 определяется числом слоев с вь- соким и низким показателями преломления и значениями этих показателей. Световой поток от осветителя 20 1, пройдя кодовую шкалу 3, приобретает дискретный спектральный состав нз монохроматических составляющих с длинами волн Я 3, фэфн фгде и - число разрядов преобразова-теля. Реализация "цветового" кодирования перемещения осуществляетсякодовой дорожкой 13, которая разделяет световой поток на потоки сразличной длиной волны. Так, напри"., ЗО мер, для трехразрядного кода соот"ветствующие рисунку кода кодирующего элемента 2 участки кодовой...
Преобразователь угол-фаза-код
Номер патента: 1254582
Опубликовано: 30.08.1986
Авторы: Беляков, Гвоздов, Прокофьева
МПК: H03M 1/50
Метки: угол-фаза-код
...14 - в виде диодного моста и ВС -Фильтра, синхронизатор 18 - на ЗК -триггере. Обмотка 12меры магнитной индукции представляетсобой 1-5-витковую,в зависимости отпараметров магнитопровода обмотку,уложенную через ярмо мвгнитопровода,причем одна сторона витков укладывается в один из пазов магнитопровода,а вторая сторона витка укладываетсяв технологический паз, прорезанныйв ярме магнитопровода со стороны,противоположной пазу, в который уложена первая сторона обмотки меры маг- унитной индукции.Преобразователь работает следующрм образом,3 1254Компаратор 16 напряжений сравнивает постоянное напряжение. с выходавыпрямителя 14, пропорциональное магнитной индукции в магнитопроводеФаэовращателя, с постоянным напряжением блока 15 опорных...

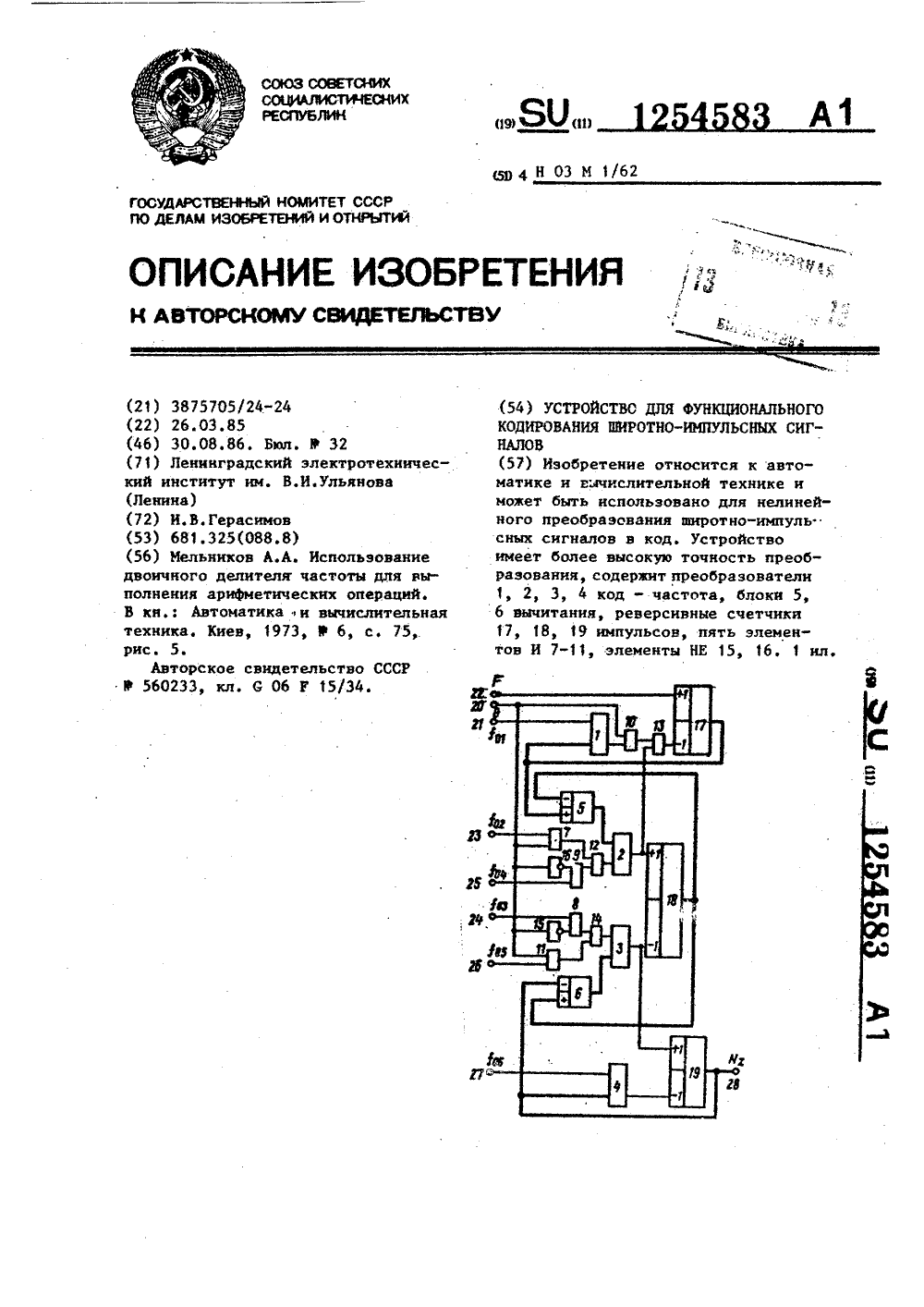

Устройство для функционального кодирования широтно импульсных сигналов
Номер патента: 1254583
Опубликовано: 30.08.1986
Автор: Герасимов
МПК: H03M 1/62
Метки: импульсных, кодирования, сигналов, функционального, широтно
...импульсную последовательность, так как управляющий им код с выхода блока.5 становится отличным от нуля.На первый вход преобразователя 2 про ходит с входной шины 23 импульснаяпоследовательность огорной частоты 1 щ вследствие единичного значения ШИЙ-сигнала аргумента, поступающего на второй вход элемента И 7. Пер вый же импульс, появившийся на выходе преобразователя 2, записывается .в реверсивный счетчик 18. На выходеблока 6 формируется ненулевой код, так как на первый вход этого блока 50 поступает выходной код реверсивногосчетчика 18, а на втором входе в этот момент времени присутствует нулевой код с выхода счетчика 19, При этом управляющий код на преоб разователе 2, равный разности междукодом с выхода реверсивного счетчика 17 и...
Быстродействующий аналого-цифровой преобразователь
Номер патента: 1254584
Опубликовано: 30.08.1986
Авторы: Зайко, Игдал, Коваль, Стокай
МПК: H03M 1/64
Метки: аналого-цифровой, быстродействующий
...13 появится один из импульсовгенератора 22 (этот импульс свидетельствует об окончании процесса компенсации).Таким образом, чем больший кодпоступает на второй вход блока 13(на вход дешифратора 14), тем позднеепоявится импульс на втором выходеблока 13, фиксирующий момент окончания компенсации, Этот импульс устанавливает в "0" триггеры 19 и 23 ив блоке 13 адаптации и выключаетблок 6,Чем больше величина входного (преобразуемого) сигнала и чем больше код 25старших разрядов, тем большая величина компенсирующего тока необходимадля осуществления компенсации, тембольшее время необходимо для того,чтобы требуемое значение компенсиру- ЗОющего тока установилось с требуемойточностью в обмотке 59 рабочего фазовращателя 2 и тем позднее...
Коммутатор
Номер патента: 1254585
Опубликовано: 30.08.1986
Автор: Пушкарев
МПК: H03M 5/00
Метки: коммутатор
...потенциал с выхода открытого элемента 13 И пройдет через элемент 14 ИЛИ на первый вход О элемента 11 И, на второй вход которого сигнал поступает с выхода элемента 15 ИЛИ. Элемент 12 И открывается, н сигнал "1" с его выхода вызывает.срабатывание соответствующего ключа 3, а также проходит через первый элемент 4 ИЛИ на первый контрольный выход устройства, свидетельствуя о правильном функционировании ком1254585 мутатора, и на инверсный вход второго элемента 8 И, препятствуя прохождению сигнала ошибки на второй контрольный выход устройства.Ложный сигнал, появившийся на выходе одного из дешифраторов 1, 2,совместно с правильными не могут вызвать срабатывание какого-либо ключа 3помимо того, который соответствуетподанному на вход...
Буферное запоминающее устройство
Номер патента: 1256095
Опубликовано: 07.09.1986
МПК: G11C 19/00, H03M 9/00
Метки: буферное, запоминающее
...на вход блока 2 и на один из входов элемента И 17, на на второй вход которого поступает сигнал с выхода блока 18, при этом на выходах 32 и 33 присутствуют сигналы, запрещающие соответственно дальнейшую запись (считывание) в (из) накопитель 1 информации как последующих разрядов информационного кода, так и информационных кодов вообще. Сигнал на выходе 33 сигнализирует о том, что число информационных кодов, заданное входной шиной 26, записаноГсчитано) в (из) накопитель 1, По1256095 1 О 15 20 25 30 35 40 45 50 55 следующее считывание (запись) из (в) накопителя 1 возможно только после подачи сигнала обращения на вход 26,Последовательность ввода и вывода информации в (из) накопитель 1 определяется управляющими сигналами на входах 22; 30, 23 и...
Аналого-цифровой преобразователь
Номер патента: 1256201
Опубликовано: 07.09.1986
МПК: H03M 1/00
Метки: аналого-цифровой
...напряжение в точке с при равенстве резисторов 5 и б равно 11 119 их + 118 мха 2 с Операционный усилитель 3 охвачен отрицательной обратной связью, так как его выход через резистивный делитель 4 соединен с инвертирующим входом, Благодаря этому напряжение в точке Ос с точностью до напряжения смещения (Уд,) повторяет напряжение в точке а т,е,Напряжение ф Н, может быть сведено к нулю регулировкой, предусмотренной в операционном усилителе, поэтому в дальнейшем не учитываетсяПадение напряжения на резисторах резистивного делителя 4 пропорционально номиналу резисторов и значе1256201 4сумматоре 9 с кодом компенсирующегонапряжения в предыдущем такте уравновешивания по сигналу с генератора11 тактовых импульсов. После чегоновое значение...
Устройство для измерения функции распределения случайной погрешности аналого-цифровых преобразователей
Номер патента: 1256202
Опубликовано: 07.09.1986
Авторы: Кутыркин, Полковов, Скорляков, Смирнов, Темногрудов
МПК: H03M 1/10
Метки: аналого-цифровых, погрешности, преобразователей, распределения, случайной, функции
...арифметическим блоком 12, реали зующим алгоритм1256202Рассматриваемый алгоритм реализуется с помощью имеющихся в предлагаемом устройстве сигналов А Г.Ф Э 5 где1 при ЬМ или 41 ) 71 О3 -1 при ЬйИ или А Ч) путем накопления результатов пере- множения значения Н Формируемых счетчиком 6, и значений зр (Ь-И), Формируемых элементом 4 сравнения кодов.Операцию формирования значения произведения осуществляют в арифметическом блоке 12 второй коммутатор 16 совместно с блоком 14 элементов НЕ. При этом блок 14 формирует инверсные значения вспомогательного воздействия, а второй коммутатор 16 передает на первый вход второго сумматора 17 либо прямые, либо инверс- д 5 ные значения воздействия И в зависимости от результата сравнения кодов Ь и (И+1) в...
Устройство контроля преобразователя угла поворота вала в код
Номер патента: 1256203
Опубликовано: 07.09.1986
Авторы: Домрачев, Корнеев, Мончак, Синицын
МПК: H03M 1/10
Метки: вала, код, поворота, преобразователя, угла
...счетчика 5. Эти импульсы увеличивают или уменьшают текущее значение кода счетчика 5 в зависимости от уровня напряжения на входе управления ре" версом реверсивного счетчика 5, который вырабатывается на знаковом выходе потенциального сумматора 7. Если код Я.больше кода Яс, то счетчик 5 устанавливается в режим сложения. Если код Я эменьше кода Я , то счетчик 5 устанавливается в режим вычитания. Код счетчика 5 корректируется до момента времени, при котором наступает равенство кодов Яи Яр, В процессе достижения требуемого равенства. йодов при использовании многополюсных датчиков 2 угла код Я у, может претерпеть изменение или в пределах одного цикла, или нескольких циклов изменения от нулевого до максимального значения. Как только...

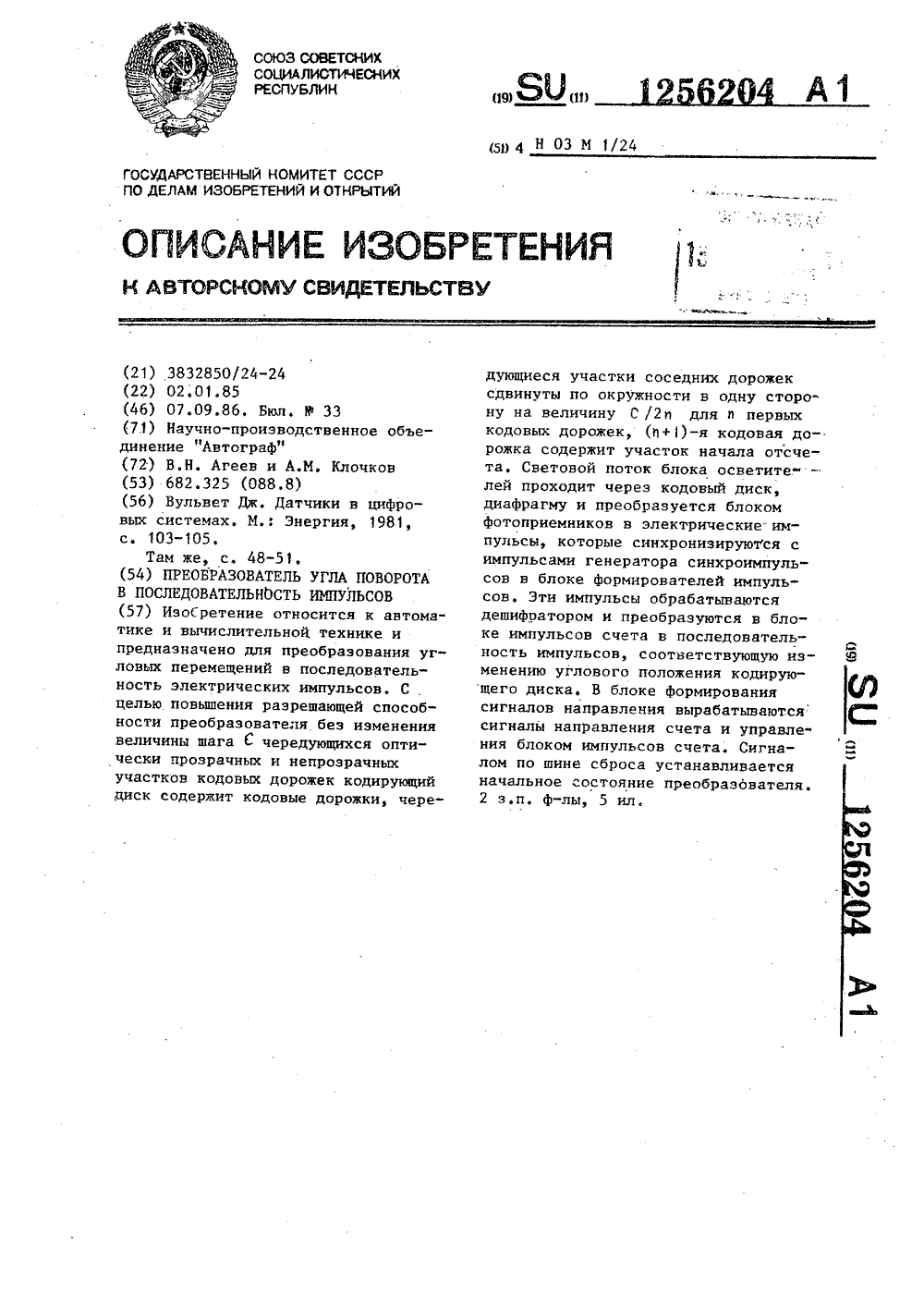

Преобразователь угла поворота в последовательность импульсов
Номер патента: 1256204
Опубликовано: 07.09.1986
МПК: H03M 1/24
Метки: импульсов, поворота, последовательность, угла
...импуль" са начала отсчета, счетные импульсы начинают поступать на выход преобразователя (фиг.5).Величина сдвига. границ прозрачных и непрозрачных участков соседних кодовых дорожек 2 (фиг.2) характеризует разрешающую способность устройства. При заданной величине шага С и требуемой разрешающей способности о по формуле М = - можно оп 2 а.ределить количество кодовых дорожек, необходимое для получения требуемой разрешающей способности. Преобразователь угла поворота в последовательность импульсов, содержащий кодирующий диск, с одной стороны которого размещен блок осветителей, оптически связанный через кодирующий диск и расположенную с другой стороны диафрагму с блоком фотоприемников по числу дорожек кодового диска, по окружности...
Преобразователь перемещения в код
Номер патента: 1256205
Опубликовано: 07.09.1986
Авторы: Баюшев, Лисин, Чеплашкин
МПК: H03M 1/30
Метки: код, перемещения
...сигнал с усилителя-Формирователя 6 через одновибратор 9,который по положительному фронту входного сигнала формирует импульс,длительность которого на порядок меньшепериода следования входных импульсов, поступает на первые входы элементов 14 и 15 совпадения,Входной сигнал с фаэовращателя5 поступает на усилитель-формирова 5101520 г 5 30 35 40 45 50 55 тель 7, где преобразуется в напряжение прямоугольной формы, Выходнойпрямой сигнал и инверсный с усилителя-формиронателя 6 поступают соотнетственно через одновибраторы 10 и11, которые работают так же, как иодновибратор 9, на входы элемента 14совпаденияПри совпадении импульсон с одновибраторов 9 и 10 или 9и 11 на входе элемента 14 появляется импульс, который поступает наодин вход триггера...
Аналого-цифровой преобразователь
Номер патента: 1256206
Опубликовано: 07.09.1986
МПК: H03M 1/38
Метки: аналого-цифровой
...отсутствии сбоев и динамических погрешностей в процессе работы устройства любые три последовательных результата сравнения не могуг быть 25 эквивалентными (равными), т.е. для любых последовательных сравнений комбинации кодов результатов сравнений 111 и 000 являются запрещенными, По появлению таких комбинаций можно судить о возникновении сбоя, динамической погрешности или превышении значения преобразуемой величины У верхней или нижней границ диапазона преобразуемых величин, В предлагаемом устройстве этот контроль осуществляется с помощью трехразрядного сдвигающего регистра 12 (в который записываются последовательные результаты сравнения), элемента 13, элемента И 14 и элемента ИЛИ 15. По появлению импульса на выходе элемента И 14 на...
Преобразователь напряжение-код
Номер патента: 1256207
Опубликовано: 07.09.1986
МПК: H03M 1/44
Метки: напряжение-код
...5,5, напряжение навыходах которых формируется за счетзаряда конденсаторов б би врезультате коммутаций полевых тран. зисторов 7, . 7, и 8,8 и перезаряда конденсаторов 9,9,управляемых противофазными последовательностями импульсов с выходадвухфазного генератора 4,Использование коммутируемых конденсаторов обеспечивает большую точность соотношения выходных напряжений делителей напряжения, а также вы 40 сокую временную стабильность точностных характеристик преобразователя в целом. изобретения45 1. Преобразователь напряжение код, содержащий источник опорного йапряжения, выход которого подключен к первому входу первого делителя напряжения, второй вход которого под 50 ключен к шине нулевого потенциала, а выходы подключены к группе входов...
Устройство для измерения параметров пленки в процессе вакуумного испарения вещества
Номер патента: 1256208
Опубликовано: 07.09.1986
Автор: Фенстер
МПК: H03M 1/50
Метки: вакуумного, вещества, испарения, параметров, пленки, процессе
...14 блокировки соединен с четвертым входом четырехвходового элемента И-НЕ 19 и второго элемента НЕ 21. Выход четырехвходового элемента И-НЕ 19 подключен к счетным входам счетчиков 4, 7 и 8, а выход второго элемента НЕ 21 соединен с входами управления схем 9 и 10 индикации.Устройство работает следующщ образом.В элемент И-НЕ 11 схемы 6 управления иэ цифрового частотомера поступает импульс "Запуск ЦПИ" (цифропечатающего механизма), свидетельствующий о конце измерения в частотомере 3. Время измерения выбирают, кратным 1 с.Преобразование числа импульсов в значение скорости и толщины пленки производится путем одновременной работы всех счетчиков.После включения схемы 6 управления из первого импульса частотомера 3 в схеме 6 управления...
Преобразователь угла поворота вала в код
Номер патента: 1256209
Опубликовано: 07.09.1986
Авторы: Курилин, Малиновский
МПК: H03M 1/64
Метки: вала, код, поворота, угла
...на выходах делителей 30 которая преобразуется н последовательность прямоугольных импульсовнуль-органом 15. На выходе делителя11 частоты н результате деления частоты генератора 8 также образуется последовательность прямоугольных импульсов с раэностной частотой. Эти последовательности импульсов поступают навходы Фазочувствительного выпрямителя 16, который вырабатывает выходнойсигнал, знак которого зависит от знака рассогласования фаэ импульсов.Начальная фаза Р квадратурных напряжений, снимаемых с второго преобразователя 2 квадратурных напряжений,может изменяться за счет начальнойустановки состояний триггеров делителя 10 частоты в пределах 0-2 взависимости от значения кода, поступающего на установочные входы делителя10 частоты с выходом...
Преобразователь -значного двоичного кода в -значный
Номер патента: 1256210
Опубликовано: 07.09.1986
Авторы: Кишиневский, Орлов, Шостак
МПК: H03M 7/12
Метки: двоичного, значного, значный, кода
...разрешение элементу И 26 на передачу поступающему по входу 28 сигналу считывания выходного кода.Кроме того, после перехода триггера 10 подготовки в единичное состояние выдается разрешение элементу И 13 на пропускание тактовых импульсов на входы счетчиков 8 и 7 на вычитание, происходит также запись значности я входного кода в счетчик 8.В дальнейшем при поступлении по входу 28 сигнала считывания выходного кода:открываются элементы И 20 группы и считывается выходной код.Одновременно с этим триггер 5 блоки- ровки переходит в единичное состояние, происходит запись в счетчик 7 значности Р выходного кода и выдает разрешение элементу И 18 на прохождение тактовых импульсов на вычитающие вхо 3 1256 ды счетчиков 7 и 8, вход сдвига...
Устройство для синхронного накопления кодовых комбинаций двоичных сигналов
Номер патента: 1256211
Опубликовано: 07.09.1986
Автор: Каминский
МПК: H03M 13/00
Метки: двоичных, кодовых, комбинаций, накопления, сигналов, синхронного
...тех пор, пока вновь не по ступит сигнал "Ошибка"; указывающий ,на начало новой пачки ошибок.При поступлении повторной передачи первый триггер 7 устанавливается в единичное состояние, в результате чего входной клапан 2 закрывается, а выходной клапан 5 открывается. В результате накопительная матрица устанавливается в режим регенерации информации. Режим регенерации существу 40 ет до тех пор, пока не появится сигнал "Ошибка" на первом выходе накопительной матрицы 3, который производит запрет перезаписи информации на выходном клапане 5 и разрешение записи через входной клапан 2 (путем запрета единиц на первом клапане 6). Кроме того, произВодится запуск в единичное состояние второго триггера 9, устанавливая режим записи из канала до тех пор,...
Устройство декодирования (его варианты)
Номер патента: 1256212
Опубликовано: 07.09.1986
МПК: H03M 13/05
Метки: варианты, декодирования, его
...элементов И 7 блоков 3 появятся импульсы совпадения с длительл лфностями, 4,, значения которых зависят от временного положения импульсов помех и их длительности, В случае, если с , 1, + ь г. (где значение кодового интервала) импульсы совпадения на выходах некоторых элементов И 7 блоков 3, начиная с второго, превосходят по длительности импульс совпадения на выходе элемента И 7 первого блока 3, например , г(фиг, Зб,г), что приводит к появлению сигнала логического "0 ца выходе соответствующего элемента 9 сравнения 5 решающего блока 2. В этом случае при поступлецци стробирующего импульса (фиг. Зд) ца вход элемента И 10,ца выходе б устройтва цгцал отсутствует (фигЗж, группа 11). При наложении помехи на любой из импульсовкодовой группы...
Декодер цепного кода
Номер патента: 1256231
Опубликовано: 07.09.1986
МПК: H03M 13/51, H04L 17/30
...и проверочных символов, ито информационные символы содержат пакет ошибок длины(фиг. 2 а) 2 а проверочные - содержат пакет ошибок длины 1 + ь (фиг. 2 в). Для упроще-. ния построения временных диаграмм работы декодера цепного кода (фиг. 2) приняты следующие условия: по каналу 30 связи передается длительный "О"; ошибки, возникающие из-за помех в канале связи, приводят к появлению "1"; учитывая, что информационные и проверочные символы, передаваемые по каналу связи, чередуются, величина интервала, занимаемого пакетом ошибок (в канале связи), равна 2+В, где п сТаким образом, пакет ошибок в информационных символах не превьппает исправляющей способности декодера цепного кода и может быть исправлен, а пакет ошибок в проверочных символах...
Устройство для логарифмирования чисел
Номер патента: 1257846
Опубликовано: 15.09.1986
Автор: Тамошюнас
МПК: H03M 1/66
Метки: логарифмирования, чисел
...форме записана мантисса данного числа, Мантисса числа поступает с выхода программируемого1 О постоянного запоминающего устройства14 на первую входную шину 15 уст) ройства. Таким образом протекает процесс определения мантиссы преобразуемого десятичного числа с точностью15 до первых М значащих цифр.начало импульса записи на выходеФормирователя 10-2 импульса записи(фиг. 2, выход 10-2). Очередной отрицательный перепад напряжения навыходе генератора 3 тактовых импульсов записывает следующее число врегистр 12-2 записи, а следующий положительный перепад напряжения навыходе генератора 3 тактовых импульсов завершает Формирование импульсазаписи на выходе Формирователя 10-2импульса записи (Фиг. 2, выход 10-2Аналогично протекает процесс...
Устройство цифроаналогового преобразования
Номер патента: 1257847
Опубликовано: 15.09.1986
Авторы: Азаров, Марценюк, Масленникова, Стахов, Стейскал
МПК: H03M 1/66
Метки: преобразования, цифроаналогового
...ее переписывается во второй регистр 6 и на последующем этапе сравнение происходит с этой разностью. Если входной код К меньше двоичного эквивалента И то разность (К-И;) будет отрицательной и во второй ре;истр значение ее не переписывается.Начинается сравнение с двоичного эквивалента старшего разряда и повторяется для всех разрядов .Знак разности после каждого этапа сравнения записывается в регистр 9 сдвига 1,в случае положительной разнос ти запишется единичное значение, иначе нулевое).Код, образованный в РГС 9 после выполнения всех этапов сравнения, является кодом реальных значений или рабочим кодом Кр. Полученный рабочий код переписывается в первый регистр 5, управляющий включением разрядов ЦАП 10. При этом на выходе 11 устройства...
Устройство цифроаналогового преобразования
Номер патента: 1257848
Опубликовано: 15.09.1986
Авторы: Азаров, Моисеев, Стахов, Стейскал, Степанова
МПК: H03M 1/66
Метки: преобразования, цифроаналогового
...Процессповерки заканчивается после определения кодов реальных значений весоввсех старших разрядов.5 В режиме непосредственного преобразования устройство функционируетследующим образом,Входной код К записывается ЦК 4при помощи РГ 6 и сигналов БУ 14 исравнивается при помощи АЛУ 1 с кодом реального веса старшего разрядаКр. При сравнении анализируется сигнал переноса 2 АЛУ 1, который находится в режиме вычитания. Причемсигнал переноса 2 . определяется следующим выражением:1, если К КрО, еслиК)КрЕсли 2= О, то содержимое РГ 6не изменяется, а в РПП 12 записывается ноль при помощи БУ 14.Если 2 = 1, то результат К -Крп(дальнейшее сравнение производитсяс остатком К-К) записывается в РГ 4,а в РПП 12 записывается единица.Далее код К...
Дельта-модулятор
Номер патента: 1257849
Опубликовано: 15.09.1986
Авторы: Кедровский, Погрибной, Рожанковский, Тимченко
МПК: H03M 3/02
Метки: дельта-модулятор
...11, Величины задержек выбираются из условия при выполнении которого в момент нре. мени й= + может быть реализована запись в Р-триггер 14 состояния КЯТ- триггера 11. 35Когда значение Цпревьппает 11 в некоторый момент времени 1 импульс 11 блока 1, воздействуя на Т-вход КЯТ-триггера 11, изменит состояние последнего на нулевое, Импульс 01 не 40 изменит состояния реверсивного счетчика 3, так как блок 4 управления блокирует прохождение этих импульсов на вход сложения реверсивного счетчика 3 при полном его заполнении.45 В момент времени С=1+в Р-триггере 14 запоминают значение сигнала 0, т,е. при превышении входным сигналом 11 д номинального значения Ун для данного преобразователя 5 код напряжение ныходной сигнал 11,4 блока14 будет повторять...
Устройство для преобразования числа из системы остаточных классов в позиционный код
Номер патента: 1257850
Опубликовано: 15.09.1986
Авторы: Брылев, Иванченко, Прокопьев, Торопов
МПК: H03M 7/00
Метки: классов, код, остаточных, позиционный, преобразования, системы, числа
...неравенства нулю содержимого разрешает прохождение тактовых импульсов через элемент И 6 на вторые счетные входы счетчика 1 и модульных счетчиков 2 , и 2 соответственно основаниям Р, и Р, причем Рд ) Р, , а нулевой сигнал с выхода равенства нулю содержимого модульного счетчика 2, запрещает прохождение тактовых импульсов через элемент И 7.Поступление одного тактового импульса на второй вход счетчика 1 вызывает увеличение состояния данного счетчика на заданную константу Ч, а поступление тактового импульса на вторые входы модульных счетчиков 2 ., и 2 - уменьшение на величину 1,. При обнулении модульного счетчика 2., нулевой сигнал с его выхода неравенства нулю содержимого закрывает элемент И 6, а единичныйсигнал с выхода равенства нулю...
Анализатор синдрома помехоустойчивого декодера
Номер патента: 1257851
Опубликовано: 15.09.1986
Автор: Ягунов
МПК: H03M 13/05
Метки: анализатор, декодера, помехоустойчивого, синдрома
...выход29, свидетельствует об отсутствииошибок в сигнале на входе декодера.На остальных выходах 30 и 31 анализатора в это время появляются нули. ЗО Если на выходах элементов ИЛИ-НЕ11-13 по-прежнему наличествует сигнал.логической "1" (А = 6= С= О), а навходах элементов ИЛИ.-НЕ 14 и 15 по.являются ненулевые значения сигналов, 35 соответствующие Я о0 и Я1 О, гопосле инвертирования на элементахНЕ 16 и 7 сигналы с выходов элементов 14 и 15 поступают на соответствующие входы второго элемента И 19 4 О в виде сигналов логических 1. Если, кроме того, со счетчика 10 навход второго порогового элемента 22поступает число М сосчитанных флагов маркирования, удовлетворяющеенеравенству Ир с Е, где Е - огра 7ничительное число,то на выходе элемен-.та 22...
Фотоэлектрический преобразователь перемещения в код
Номер патента: 1259483
Опубликовано: 23.09.1986
МПК: H03M 1/24
Метки: код, перемещения, фотоэлектрический
...и1 ч 1 )11 з = О, +. Ц зт. п И (И+1)1 .С учетом рассмотренного сигналы Б и Б на выходе Фотоприемников 7 и 8, расположенцьгл в зонах сопряжения растровых дорожек 4 и 5, ло мере разворота дисков 2 и 3 смещаются один относительно другого по электрической Фазе, На вторые входы элементов И 14.и 15 по сигналу 20 подаются импульсы 21Сигналы 01 и Б подаются ца входы нуль-органов 10 и 11, в которых Формируются импульсы 22 и 23 в момент перехода сицусоидальцого сигнала через нуль в положительном направлении (Фиг,3). Импульсы 22 и 23 управляют триггером 13, на выходе которого Формируется прямоугольный сигнал 24, длительность которого пропорциональна Фазоному сдвигу между сигналами 0и Ба вСигналы 24 и 26 с триггера 13 подаются на входы элементов И...
Фотоэлектрический преобразователь перемещения в код
Номер патента: 1259484
Опубликовано: 23.09.1986
Авторы: Дементий, Денисюк, Литаврин, Рюмшин
МПК: H03M 1/24
Метки: код, перемещения, фотоэлектрический
...3 после каждого цикла измерения занимает случайное положение. При этом после остановки его на первых входах элементов И-НЕ 5 и 6 может присутствовать как логическая "1", так и логический "01. Неоднозначность состояния элементов И-НЕ 5и 6 может привести к появлению в счетчике 7 погрешности, равной двум единицам (первая обусловлена дискретностью отсчета, а вторая - автоматическим "набеганием" при реверсе диска 3). Возникновение этой погрешности, которая при многократном реверседиска 3 накапливается, может быть сведена к нулю при условии, что диск 3останавливается каждый раз в положении, при котором свет от источника 1не проходит через прорезь 4 на фотоприемник 2. Устранение останова диска 3 в неблагоприятном положении осуществляется...
