H03M — Кодирование, декодирование или преобразование кода вообще
156005
Номер патента: 156005
Опубликовано: 01.01.1963
МПК: H03M 7/46
Метки: 156005
...регистра 2, номер которой соответствует числу нулей до первой единицы заданного кода. Приходящие от генератора 8 импульсы сдвигают единицу по регистру 2 вплоть до выхода ее с регистра. На выходе в данном случае образуется комбинация 01, Выходной сигнал регистра 2, пройдя через формирователь сдвигающих импульсов 4, вызывает продвижение единицы по регистру 1 из первой ячейки во вторую, Одновременно происходит запись единицы в первую ячейку регистра 2. Продвикение ее по регистру вновь образует на выходе комбинацию 01. После перехода единицы в регистреиз второй ячейки в третью и записи единицы в третью ячейку регистра 2, на выходе будет получена комбинация 0001 и т. д, Таким образом, для получения к-ой группы, содержащей п нулей, выход...
156078
Номер патента: 156078
Опубликовано: 01.01.1963
МПК: H03M 1/00
Метки: 156078
...времен 11 возврата устройства в исходное состояние.На чертеже изображена блок-схема преобразователя непрерывных велич 1 ш в дискретные,Она состоит из двух основных узлов; 1) схемы формирова пульсов или генератора измерительных импульсов и 2) непосред сравнивающего узла.Непрерывная величина подается на вход преобразователя и сохраняется в течение всего интервала квантования длительностью 1. Затем вводится вторичное квантование этого интервала на две части , и- с,. Интервалы вторичного квантования 1, и 1 - 1, заполняются измерительными импульсами и суммируются общим счетчиком импульсов.При этом отпадает необходимость выделения из периода квантования 1 отрезка времени, в течение которого устройство возвращается к исходному...
156079
Номер патента: 156079
Опубликовано: 01.01.1963
Метки: 156079
...с выхода 1 (фиг. 2, в) сдвинуты влево относительно импульсов с выхода 2 (фиг. 2, б) на треть периода Т следования, а с выхода 3 (фиг. 2, г) - влево на треть периода Т относительно выхода 1 (фиг, 2, в).Применение прямоугольных импульсов для питания фазовращателя ФВ позволит получить совпадение фазовых напряжений по амплитуде с точностью до долей вольта, что при амплитуде порядка 100 в дает точность долей процента,Точность фазовых сдвигов прямоугольных импульсов обеспечивает. ся схемой трехфазного генератора ТГ. В этой схеме Т, Т, и Та в триггеры, И - Ив - схемы совпадения. Заштрихованный квадрат означает открытый триод. Триггер опрокидывается при поступлении на вход закрытого триода положительного импульса с выхода схемы совпаденияЛо...
156205
Номер патента: 156205
Опубликовано: 01.01.1963
Метки: 156205
...магнитопровода и меняет потокшсгленис измерительных обмоток. Ппе.1 В то Вреъя, как потокосценлспс Одной пОлОВины 313:срите;ь 1 ОЙ О) мо К 1ВеличиВястся, потокосцеплснис д;)уГОЙ ПО;ОВИъ се умеь 3 асся, чго при дфф 1 ренцпал 1 Нм включении погогин змери;ели ых обмоток даст па выходе датчика э. .с. Переменного тока, проГ 10 рциНЯГ 1 ьнО пес) ешени 10 пдВижнОЙ кятуп 1 ки 0 Г ее срсднеГО и- ложенпя,Фаз увствитсльпый Выпрямитель слукпг для ви 5.,5 с 1 я полу- ЯЕ)ОГО С ГЫХОДа ДаТЧ 1 КЯ ПЕРЕМЕННОГО ТОНЯ С ПСРЕМЕННО:10 ЛЯРНОСТЬЮ ВЫП 5 М,СпиГО НЯ 1 Р 51 ЖЕНИ 5 В СРЕТПСМ ПОЛОМ(ИИ ПОДВ 3 ЖНОЙ КЯТШКИ 4.Выпрямитель состоит из вибропреобразователя;), дросселя б с отВодоъ О половннь исля ВиткОВ и с 1 ляжиВяюшеГО фильтра 7, Напряжение на выходе...
156352
Номер патента: 156352
Опубликовано: 01.01.1963
МПК: H03M 7/00
Метки: 156352
...длины, уравнение согласно данному способу, описывающее логическую обратную связь, образуют интегрированием уравнения, полученного при перемножении исходных полиномов, т. е.1 Рр(Р) Рд(Р)1 Я ф 1= О.Сущность предлагаемого способа состоит в том, что по известным функциям Рр(Р)х, и Рд(Р)х определяющим логическую обратную связь для колец с периодами соответственно р и д, определяется логическая функция обратной связи для кодового кольца с периодом и = НОК (р, д), где НОК - наименьшее общее кратное чисел р и д, которая определяет такое же кодовое кольцо, как и Р-преобразование.М 15 б 352Предмет изобретен ия1. Способ синтеза кольцевых кодирующих устройств, о т л и ч а ющ и й с я тем, что, с целью упрощения синтеза и получающейся в...
156353
Номер патента: 156353
Опубликовано: 01.01.1963
МПК: H03M 1/30
Метки: 156353
...за исклочением единицы 1, то при любом положении дисков, получаемом в результате вращения одного из них вокруг оси, они могут совпадать не более чем по одному штриху.При повороте одого диска вокруг оси на 360 каждый штрих его последовательно совпадает с каждым штрихом второго неподвижного диска, т. е. всего произойдет пзбг совпадений. Отсюда следует, что если сосчитать количество совпадений, то это число определит угол поворота подвижного диска относительно неподвижного. Цена деления си 2-,. стемы составляетггиОчевидно, что для исключения возможности частичных перекрытийнескольких штрихов неподвижного диска, находящихся в непосредст М 156353венной близости от штриха, полностью совпавшего с каким-либо штрихом вращающегося...
156608
Номер патента: 156608
Опубликовано: 01.01.1963
МПК: H03M 1/66
Метки: 156608
...его сопротивление не равно бесконечности, а прп включенном - нулю) на точность преобразования. Ограничительные диоды Дв - Л,", благодаря нелинейным характеристикам, не пропускают на выход хстройства малых напряжений, пропорциональных начальным токам выключенных переключателей. Величины начальных токов значительно Меньше токов холостого хода трансфор:каторов, поэтому величины напряжений, снимаемых со вторичных обмоток выходных трансформаторов при выключенных разрядах, не превышают лесятых долей вольта. Для умень156608 Предмет изобретения Преобразователь входного числа, поступающего в виде параллельного кода, и арж, содержащиЙ коммутатор на траваорах, работающих в ключевом режиме, ограничительные диоды и сопротивление...
156770
Номер патента: 156770
Опубликовано: 01.01.1963
Метки: 156770

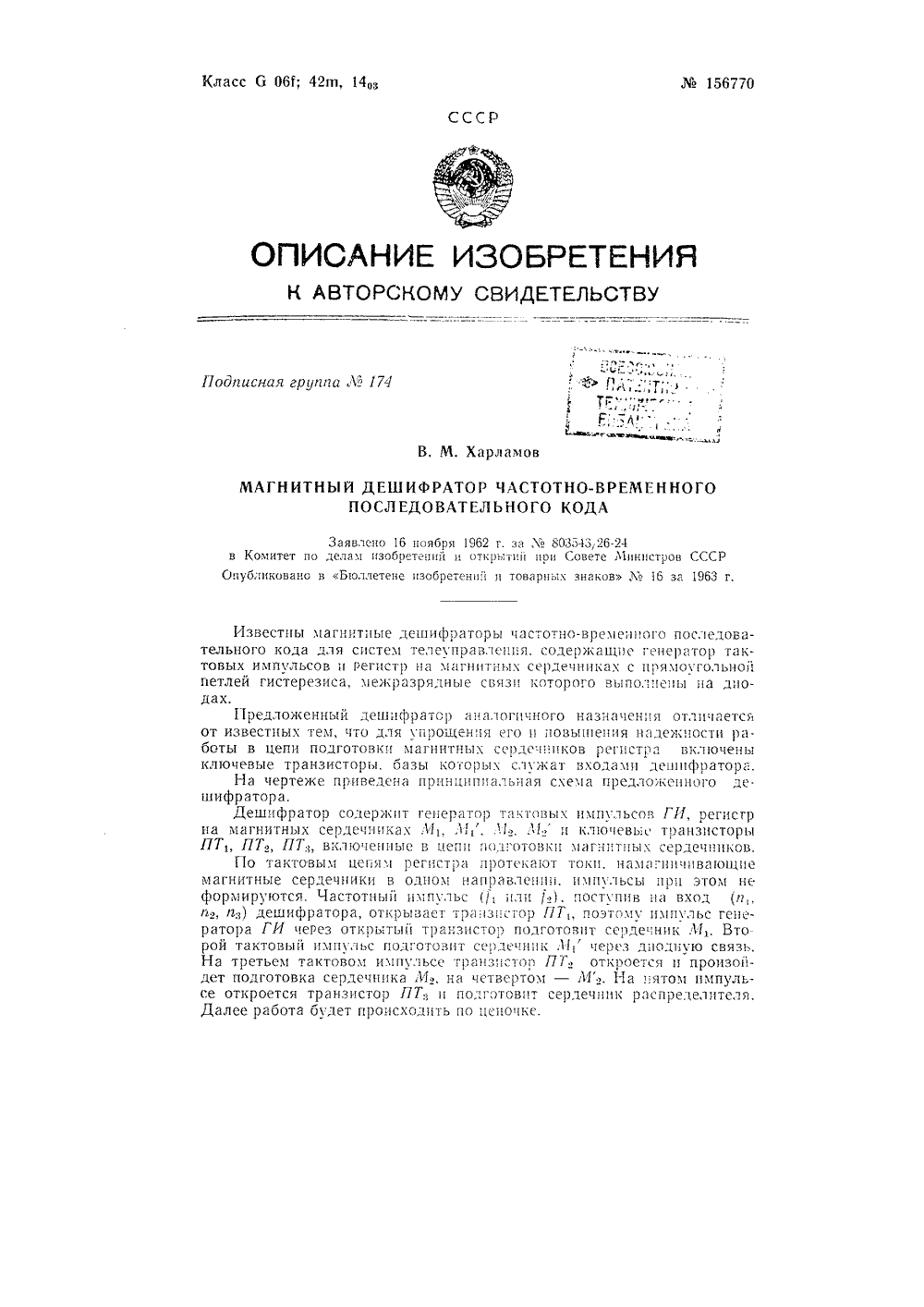

...ле. шифратора.Дешифратор солержит генератор тактовых импульсов ТИ, регистр На МЯГНИТНЬ 1 Х СЕрдЕИИКЯХ .И 1, .с, .1 З И КЛ 10 сгЕВЫС т 2 НЗИСТОЗЫ ПТ ПТ, ПТ включенные в цепи;олготовки магнитных сердечников.ПО таКтОВЫМ ЦЕГгЯМ РЕГИСтРа ПРОТСКЯОт ТОКИ, НЯМГинеиВЯОЩИЕ магнитные сердечцики в одном направлении, импульсы при этом не фОРМИРУЮтСЯ. ЧаСтОтНЫй ИМПУЛЬС / ИЛИ 7 а), ПОСТУПИВ Ца ВХОД (гг и, па) лешифРатОРЯ, Откывает ТРсгцзисто ПТ, поэтомУ ипУльс генератораО через открьтыи транзистор подготовит сердечник с 11,. Вто рой тактовый импульс подготовит сердечник,И через диолную связь. На третьем тактовом импульсе транзистор П. откроется и произойдет подготовка серлечцика Л,. на четвертом - Л . На пятом импульсе откроется транзистор ПТ, и...
156871
Номер патента: 156871
Опубликовано: 01.01.1963
Метки: 156871
...статорных обмоток вращающегося трансфцы 1( статорных обмоток ВТ объединены и подклютелю 1 П отпаек вторичной обмотки трансформатормотки вращающегося трансформатора подключены к трансформатору Т. низших ступеней отсчетов согласно чертежу.При переключении переключателя 1 П изменяются амплитуды напряжения, подаваемые соответственно на статорные обмотки ВТ, что обусловливает поворот вектора магнитного потока статора ВТ в пределах 90.Роторные обмотки ВТ включены через обмотку Тв навстречу друг другу. Поэтому при равенстве напряжения на них на выходной обмотке трансформатора Т. напряжение равно нулю. Это происходит при совпадении угла поворота вала ротора с заданным углом, который определяется пространственным расположением вектора...
156872
Номер патента: 156872
Опубликовано: 01.01.1963
Метки: 156872
...Величина тока смещения регулируется переменным сопротивлением Р.При отсутствии сигнала в обмотке подмагничивания (управления) ыу пеРеменный магнитный поток сРеДнего стеРжнЯ Ф 1, РаспРеДелЯется между крайними стержнями, При этом во вторичных обмотках г, индуктируются равные по величине, но противоположные по фазе э.д.с., так как верхняя пара обмоток ю.включается встречно с нижней парой обмоток и Эти э.д, с. взаимно компенсируются, вследс 1- вие чего результирующее напряжение на выходе (Ь) равно нулю.Магнитное поле сигнала в обмотке управления к 1 в одном из крайних стержней совпадает по направлению с полем смещения, а в другом имеет противоположное направление, Таким образом, сигнал в обмотке управления вызывает перераспределение...
156873
Номер патента: 156873
Опубликовано: 01.01.1963
МПК: H03M 1/24
Метки: 156873
...пе 5 агнитныЙ лиск 4, В 112 зы (ОторОГО Вставлены ста;1 ы 1 ыс я(ор 51 2. Нал Лиском с якопям 1 ук- ,силена Г 1-Образ 1251 1 агнит 251 сстем; 6 с ка 1 т 1 пкой 7, пре;1 ст;В,яО- щис сооой секци 10 прелВаритсльнОГО контоля, Пол лиском 4 к)еплсна Г 1-образная магнитая система 8 с катушкой 9, явля 1 ощаяся секцией то 1 ной фиксации полон(ения. Якор 51 В паза. расположены так, 1 то кааклый из ник смещен относителпо Лр; гого вдоль оси Латчи(а.При повороте оси 3 якоря 5 проколят мимо магнитнои системы 6, при этом воздушный зазор . меняется в соответствии со смещением якорей, С изменением возлушного зазора меняется индуктивнос сопротивление катушки 7.156873Дифференциальная схема имеет два плеча, в одно из которых включена катушка 7, а в...
157152
Номер патента: 157152
Опубликовано: 01.01.1963
Метки: 157152
...Они обозначены Ф;, где г - номер группы, з - номер феррита в группе. Схема имеет Л" = 5 4 3 = 60 выходов, которыеперенумерованы от 01 до 60 в том порядке, в котором на ццх появляются выходные импульсы.Предположим, что феррит Фцамагццчен вверх, а остальные ферриты - вниз. Первый импульс, поступающий ца вход 1 - 1, проходит через диод на выход 1, затем через оомотку 1 Г феррцта Ф , перемагничивая его вверх, через обмотку Я, феррита Ф , через шины первой группы, через обмотки Вз ферритов четвертой группы (Ф 4 -- Ф 4 - 3 ), намагничивая их вниз и далее на общ)ю шину питания. Хотя входная шина 1 - 1 связана также с выходами 21 ц 41, однако в первом такте ток через эти выходы не пойдет, так как феррцты Фт з и Ф з намагничены вниз, и их...
157156
Номер патента: 157156
Опубликовано: 01.01.1963
МПК: G01R 29/26, H03K 7/06, H03M 1/60 ...
Метки: 157156
...Ч.Напряжение е на вторичной оомотке катушки Л 1 после усиления высокостабильным усилителем УС, поступает на второй датчик Холла ЭхаТоки 1,. и 1,отношение которых необходимо преобразовать в частоту, проходят через полупроводниковые пластины датчиков. В результате взаимодействия этих токов с магнитными потоками, создаваемыми токами 1, и 1, возникают напряжения Ь, и С/а, Эти напряжения периодически (поочередно) подключают к усилителю УС с модулятором и палее подают на демодулятор Д.Ъо 157156 Разностный сигнал ЛУ= Ут - Ув управляет частотой генератора чо тех пор, пока ЛУ = О.Заметим, что токи 1 г и 1 можно пропускать не через датчики, а через обмотки Т, и ив. Тогда токи Ут и У пропускаются через пластины элемента Холла.Для...
Дифференциально-индуктивная головказаявлено 5 ноября 1962 г. за л» 80152626-24 в комитет по делам изобретений и открытий при совете министров сссропубликовано в «бюллетеие изобретений и товарных знаков» л» 17 за 1963 т.
Номер патента: 157237
Опубликовано: 01.01.1963
Авторы: Действительный, Научно
Метки: 80152626-24, «бюллетеие, головказаявлено, делам, дифференциально-индуктивная, знаков, изобретений», комитет, министров, ноября, открытий, совете, сссропубликовано, товарных
...3 катушки, вызывая увеличение магнитного потока в секции б обмотки 4.157237Изменение магнитного потока при вращении крыльчатки приводит к изменению разности напряжений секций а и б обмотки 4. В результате с этой обмотки снимают электрический сигнал в виде промодулированной по амплитуде частоты 5 кгц. Частота модуляции прямо пропорциональна скорости вращения крыльчатки. Максимальная глубина модуляции достигается соответствующим перемещением верхнего сердечника 5 катушки, Полученный сигнал с амплитудой 100 мв и глубиной модуля порядка 700/, поступает на вход демодулятора, который выделяет частоту модуляции. Полученный с выхода демодулятора сигнал через блок питания поступает на счетчик суммарного расхода и указатель мгновенного...
157238
Номер патента: 157238
Опубликовано: 01.01.1963
МПК: H03M 1/66
Метки: 157238
...сопротивление.Преооразование двои ного кода в двухполярнсе напряжение осуществляется посредством суммирования эталонных токов на девятиузловой матрице сопротивлений К - 2 К.Десятый разряд образуется за счет подключения к девятому узлу матрицы двух источников с обратным направлением тока, ДвухполярМ 107238 Предмет изобретения Преобразователь двоичного кода в двухполярное напряжение по способу суммирования токов, выполнен 11 ый на матрице сопротивлений 1( - 2 К, стабилизаторах тока, вк;1 юченцых в 1 толож 1 лтельн 10 источника питания, и дополнительцом источнике напряжения, о т л ич я ю щ и й с я тем, что, с целью получения низкого выходного сопротивления, к отрицательной шине дополнительного источника напряжения оЕРЕЗ ДВЯ ПаРаЛЛЕЛЬНО...
157424
Номер патента: 157424
Опубликовано: 01.01.1963
МПК: G01R 13/02, G01R 19/25, H03M 1/00 ...
Метки: 157424
...ложная информация, соответствуюшая запрсшенным комбинациям, будет исключена.Схема цифрового вольтметра работает следующим образом, На закимы подается измеряемое постоянное напряжение. При запуске программного устройства 1 нажатием кнопки однократных измерений сопротивления декад потенциометра 2 начинают опрашиваться в последовательности Ио - Ио - 2 Бо - Ио - Ио (Ро - масштабное сопротивление) при передвикении щетки 8 шагового искателя 3. При каждом шаге (если величина компенсирующего напряжения О ) У ) нуль-орган 4 замыкает контакт управляющего реле 9 и соответствующее реле становится на самоблокировку, Таким образом, после опроса всех сопротивлений потенциометра 2 информация о величине измеряемого напряжения представлена...
157618
Номер патента: 157618
Опубликовано: 01.01.1963
Метки: 157618
...смещать относительно оси в требуемых местах и на требуемую величину для получения желаемой формы выходного сигнала.На фиг. 1 изображен да 1 чик в трех проекциях; на фиг. 2 - форма якоря для получения на выходе сигнала линейной зависимости.Датчик состоит из Ш-образного сердечника 1 с двумя катушками 2 и 3, перемещаемого относительно якоря 4, расположенного под определенным углом к направлению перемещения сердечника. Якорь выполнен из отдельных пластин из ферромагнитного материала, которые можно перемещать в направлениях А и Б. Перемещая пластины на нужную величину в нужном месте, можно легко изменять форму кривой выходного сигнала и подбирать тем самым режим работы датчика.Датчик может найти применение для измерения линейных размеров...
157728
Номер патента: 157728
Опубликовано: 01.01.1963
МПК: H03M 1/48
Метки: 157728
...состояние 1. В результате на выходе схемы У появляется сигнал, включающий реле Р, и, следовательно, исполнительный орган ИОвводящий компенсирующее. напряжение У . В нулевом положении Т, реле Р, реверса включено, что соответствует увеличению вводимых напряжений У,. и УПо мере возрастания У, величина разностного напряжения ЛУ убывает (см. фиг. 2). В точке Б (фиг, 1) напряжение ЛУ имеет минимум, однако исполнительный орган продолжает вводить компенсирующее напряжение У вследствие чего ЛУ начинает снова возрастать. Это приводит к срабатыванию сигнум-реле, которое посылает импульс. на счетный вход триггера Т,. Последний отключает реле Р, ,реверса и реверсирует опорное напряжение (напряжение с блока Б питания) на исполнительных оргачах ИО, и...
158159
Номер патента: 158159
Опубликовано: 01.01.1963
МПК: H03M 1/52
Метки: 158159
...счетчика 8 через вентили 14 и 16 проходит па один из входов счетчика 8, одновременно устанавливая триггеры 16 и 17 в исходное состояние. Импульс Оа запускает мультивибратор 1, управляющий работой модуляторпого триода 8, начиная этим новый цикл сравнения.Импульсы Из Л, 11 в формируются сдвппутыми во времени распределителем 18 импульсов,Через некоторое время, характеризуемое пе- реходньп 1 И процессами триода 8 и усилителя 2, импульс И опроса определяет результат СРаВНЕНИЯ НаПРЯЖСНИИ Гвх И Г,ВОЗДЕИСТВУЯ на триггеры 16 и 17. В зависимости от результата сравнения импульс О изме:ения кода проходит на вход прямого или обратного счета счетчика 8. Контроль выходного кода осуществляется цифровым индикатором (на чертеже пе показан). Релиз...
158160
Номер патента: 158160
Опубликовано: 01.01.1963
МПК: H03M 7/22
Метки: 158160
...ОуКВЫ, ТО ЗЪЗЫВ 2 ЕТ ПЕрЕКЛЮЕНИЕманипулягора сброса Л 1 С, переводи в исходное положение вначалесхемы селектор импульса разрешения СИР, затем схемы набора черезус 1 Лиель импульса сброса УИС и, наконец, псрскгпочение схемы СПблока автоматического управлсн 1 я на первый или второй разряд.От снгнача разделите ьнОе яре срабатывает селектор разделительного тире СРТ и переклОчае;ся манипулятор сброса МС. В результате этого происходит сброс триггеров Т и Т что предотвращает ложпый анализ буквы ь усилителе 1. Одновременно происходит самосинхронизация схемы СП, т. е. посл окончания разделительного тире (вх 10 мент середины паузь между эт.1 сннхронизирующим импульсом ипоследующей кодовой комбианне сигнала) выход дешифраторавкспочается на разряд...
158221
Номер патента: 158221
Опубликовано: 01.01.1963
МПК: H03M 1/64
Метки: 158221
...сопротивлений попарно снимаются напряжения, у которых сдвиг по фазе огибающей равен 4 д, 90 и 13-оНа фиг. 1 представлено формирование выпрямленных и инвертированных напряжений; ца фиг. 2 - формирование пилообразных напряжений с линейными участками, эквивалентными единицами и нулям кода Грея.Напряжения, сдвинутые по фазе огибающей на 45 и 135, детектируют и инвертируют (см. фиг. 1), ца выходе получают цапряжеци У и -Ьпротивоположных полярностей и с участками, близкими к линейным. Затем алгеораически складывают пряжения Г и - , С и и - Г,), предварительно тельно фазы огибающей ца цые и инвертированные.На выходе получают пил жения - Ки 1 у кот цые участки эквивалентны е цательцые - нулям кода Гре Способ преобразования угла поворота в код...
158821
Номер патента: 158821
Опубликовано: 01.01.1963
Метки: 158821
...престаВля)ошсГО сОб 6 й трасфор матор, Впо:;п. ) )1, - -"-У,Где й - числО Вптко) катуп 1 ки. проппзаппос .,12111 т)Ы)1 ГОт)ком, связаш)ым с ссрдсчпнком;- ЧИС,10 ВИТКОВ ВТО)И 1110 Об."ОТКИ;У 2 - с)КТВПОЕ СОП)ОТ)ВЛСПС ВТОР 11)ИОЙ ОО.10 ТКИ,Магнитный поток практически замыкается через радиальный Воздушны 11 Зазор, которыи памноГО меньПе аксиальнОГО,й 7 2. - общая длина катушки; где юУ 2- Всличина пере)ещеи 51 сердечника по длине катуп 1 к, прОнизываемой осью основ)гого магнитного потока. Активное сопротивление вторичной обмотки равно:- , где). у- удельное сопротив;)ение )еталла каркаса труоки;у - перемещение сердечника От начального положения;сУ - диаметр трубки;Л - . толщина трубки. Учитывая значение велпч 1 ш,выше формулу ),1),...
159696
Номер патента: 159696
Опубликовано: 01.01.1964
МПК: H03M 13/05
Метки: 159696
...обмоток, причем, если данный разрез кода содержит 1, то в состояниеустанавливается сердечник 1 пары, а сердечник 2 находится в состоянии О. Если же данный разряд кода содержит О, то в состоянии 1 устанавливается серлечцпк 2 пары, а сердечник 1 находится в состоянии О,Выходные обмотки пары сердсч 1 гиков соединяются через разделительные диоды 8, 4, 5 и б, образуя у каждой пары лва входа и два выхода. Один пз выходов пары является выходам чет, другой - нечет. Пары сердечников, соответствующих разным разрядам кода, соединяются последовательно своими входами ц выхоламп, а выходные цепи последней пары включены в входные обмотки двух выходных сердечников 7 и 8, после чего цепи объединя 1 атся и замыкаются с входом первой пары через...
159744
Номер патента: 159744
Опубликовано: 01.01.1964
Метки: 159744
...Напряжение с измерительных обмоток 29 и 30 датчика может быть подано к потребителю или использовано для подмагничивания следующего каскада.Каскад датчиков работает следующим образом. При изменении зазора 28 между якорями 31 и 32 датчиков и их магнитопроводами 13 и 23 изменяется индуктивное сопротивление обмоток возбуждения 33 и 34. Вместе с этим меняется и напряжение на зажимах 22, к которым подключен источник питания, ста. билизированный по току. Вследствие изменения напряжения на зажимах 22 изменяются м. д. с. обмоток подмагничивания 18, 19, 24 и 25, подключенных через выпрямитель 35 к зажимам 22. Одчовременно с этим изменяются э.д.с. измерительных обмоток 35 и 37, которые через выпрямители 38 и 39 питают обмотки подмагничивания...
160041
Номер патента: 160041
Опубликовано: 01.01.1964
МПК: H03M 7/16
Метки: 160041
...этого к моменту прихода командного сигнала на ячейку Из она оказывается запертой и, следовательно, переброс триггера Т 2 не происходит в в нем сохраняется единица. Это значит, что когда задержанный командный сигнал придет на И на втором ее входе будет высокий потенциал от Т, и, следовательно, открытая ячейка И позволит опрокинуть Т,. В итоге в регистре оказывается двоичное число 1010 (в десятичном представлении 10).Пример 2, Преобразование двоичн о г о к о д а в к од Г р е я. Пусть в регистре записано число 1011 (одиннадцать) Сигнал преобразование приходит одновременно на все ячейки И И И однако пропустят сигнал только ячейки И, и Из, ко вторым входам которых приложены высокие потенциалы с триггеров Тз и Т, соответственно. Поскольку...
160201
Номер патента: 160201
Опубликовано: 01.01.1964
МПК: H03M 5/10
Метки: 160201
...с коллекторнсй цепи триода ПТ мультивибраторапоявляется зарядный ток конденсатора С,. Этот ток, проходя по базовой цепи триода ПТ открывает его, приводя тем самым мультивибратор 1 в рабочее состояние,Импульсы мультивибратора 1 поступают с коллектора триода ПТ, через сопротивление й, и конденсатор С 2 на базу триода ПТ, формирователя 2, открывая его всякий раз, когда в момент закрытия триода ПТ, мультивибратора 1 конденсатор С. заряжается. Возникающие в коллекторной цепи в момент открытия триода ПТ, положительные импульсы подаются на общий вход первого триггера Ть который при каждом импульсе меняет свое со. стояние.Коллекторы триодов ПТ, и ПТ первого триггера 7, через сопротивления Й 4 и Р,.- соответственно сосдинены с базами триодов...
160375
Номер патента: 160375
Опубликовано: 01.01.1964
МПК: H03M 7/00
Метки: 160375
...кода содержит единицу, то на сердечнике 3 входной пары записывается 1, а на сердечнике 2 О и, наоборот, если разряд кода является нулем, то на сердечник 2 записывается 1, а на сердечник 8 - О. Выходные обмотки 5 входных сердечников соединены последовательно с диодами б и входными обмотками 7 выходного сердечника 1. Образуемые параллельные цепочки отдельных разрядов соединяются между собой последовательно и замыкаются через постоянное сопротивление 8 в одну замкнутую цепь. При опросе тактовым импульсом Ь, па соответствующих выходных обмотках 5 входных сердечников возникает э.д.с., под суммарным действием которой в выходной последовательно замкнутой цепи течет общий ток.Входные обмотки 7 выходного сердечцика 1 включены на запрет или...
160376
Номер патента: 160376
Опубликовано: 01.01.1964
МПК: H03M 7/00
Метки: 160376
...в состояние единица, а остальные - в нуль, поступающее же, например, отрицательное число позволяет произвести запись единицы во все знаковые ферриты. Импульс сдвига нижнего линейного коммутатора открывает триод ПП 1 и по его коллекторной цепи протекает импульс тока, записывающий единицу во второй феррит Тр. линейного коммутатора и первый феррит сброса ФС а все вспомогательные ферриты первого вертикального столбца А ставит в нулевое состояние. Следовательно, вспомогательные ферриты столбца А оказываются подготовленными для приема кода Х поступающего за импульсом сдвига линейного коммутатора. Импульс кода Х, перемагннчивает вспомогательньш феррит столбца А, наводимая при этом в выходной обмотке э.д.с. приложена так, что диод Д...
