Номер патента: 726665

Опубликовано: 05.04.1980

Авторы: Климов, Хворенков, Чувашов

МПК: H03M 13/33

Метки: декодирования, кода, пространственно-временного

...46 и с соответствующими входами блока 7, выходы которого соединены со входами соответствующих регистров 1315, выходы которых соединены с соответствую- шими входами дешифратора 8, выходы которого соединены с шинами 19 выходного сигнала, выход синхронизатора 12, соединен с синхронизирующими входами регистров 1315, выходы регистров 13 соединены с соответствующими входами дешифраторов 46.Устройство декодирования пространственно-временного кода работает следующим образом.На шины 1618 поступает двоичная последовательность, разнесенная во"времечки и по К разрядам. Эта последовательность поступает на информационные входы регистров 13 и через элемент 9 ИЛИ на вход формирователя 10. С приходом импульсов на шины 1618 формирователь 10 начинает...

Номер патента: 729842

Опубликовано: 25.04.1980

Авторы: Бровкин, Кукарин, Попов

МПК: H03M 13/05

Метки: декодирования, кодов, систематических

...- верочными символами "в" связаны с ключами коммутатора 2. так, что в одну группу входят ключи, коммутирующие символы декодируемого слова, которые не суммируются между собой не в одном из соотношений системы проверок,В другую группу объединяются ключи коммутатора, на которые поступают иэ приемного регистра проверочные символы, которые также не суммируются между собой, Сумматор 3 по модулю два предназначен для последовательного вычисления значений информационных символов в соответствии с системой проверок. Регистр 4 сдвига выдает на пороговый элемент 5 вычисленные значения каждой проверки и по большинству определяется информациошый символ. Пороговый элемент выдает значение О или 1 в элемент 6 совпадений. На другой вход элемента 6...

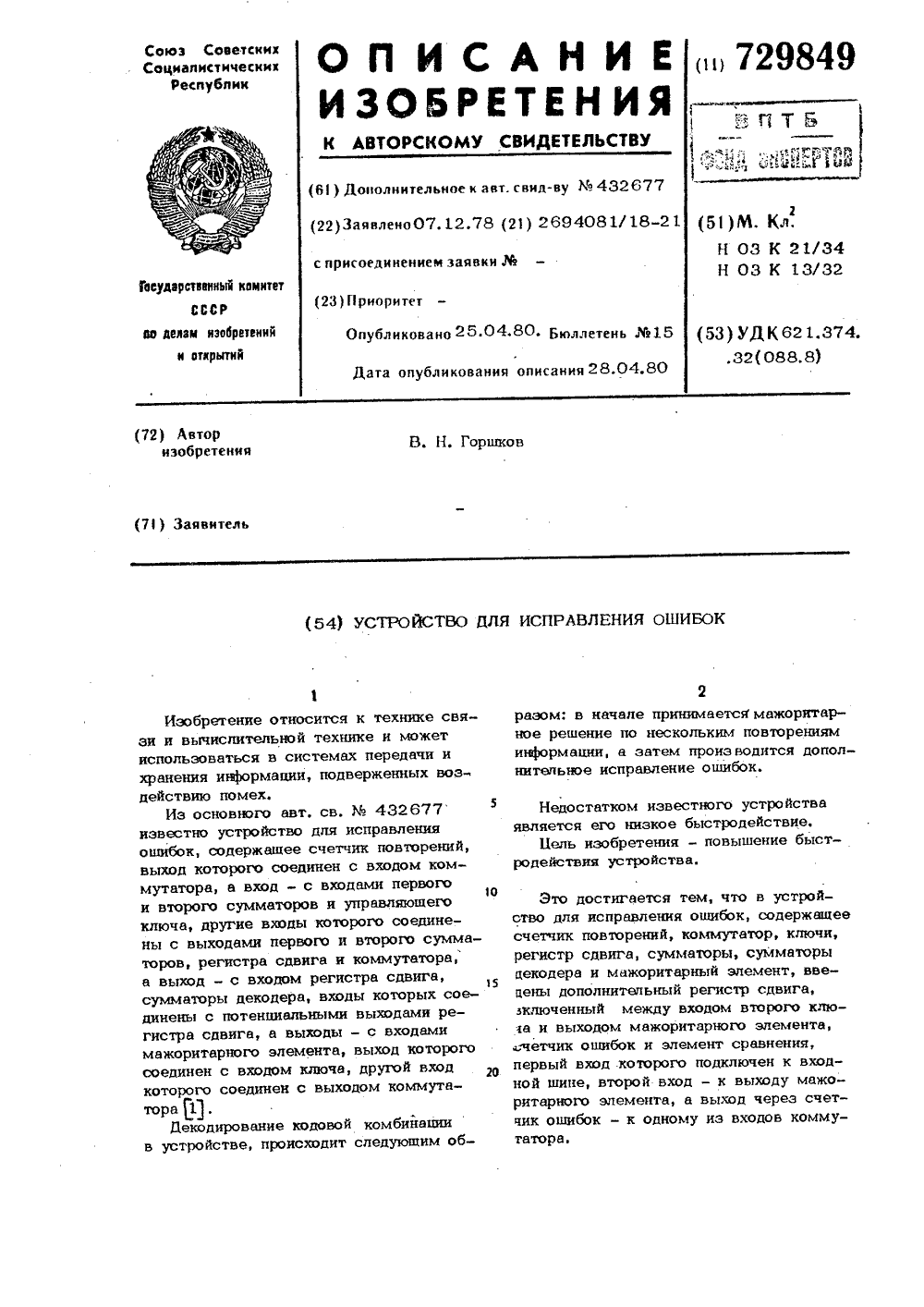

Номер патента: 729849

Опубликовано: 25.04.1980

Автор: Горшков

МПК: H03M 13/43

Метки: исправления, ошибок

...сигналы с первого сумматора 3, работающего по правилу 1 + 1=1,0+0=. 25 = 0,1 + 0 = 2,0 + 1 = 2. Счетчик 11 ошибок устанавливается в нулевое состояние.При приеме второй посылки одновремен но производится исправление ошибок в ЗО первой посылке с помощью 1 сумматоров 8 декодера и мажоритарного элемента 9, Каждый символ второй посылки в элементе 12 сравнения сравниваетсч с соответствующим символом скорректирован- ЗБ ной первой посылки, которая записывается в дополнительный регистр 10 сдвига, При несовпадении символов первой и второй посылки,.элемент 12 сравнения выдает единичный сигнал, по ко торому счетчик 11 ошибок увеличивает свое состояние на единицу.В первом случае вторая и скорректированная первая посылки отличаются больше, чем на...

Номер патента: 731584

Опубликовано: 30.04.1980

Авторы: Бородатый, Буткевич, Некрасов

МПК: G01R 31/3167, H03M 1/10

Метки: нелинейности, преобразователей, цифро-аналоговых

...тех пор, пока максимальная за период заполнения счетчика разность выходных сигналов ЦАПи ЦАП не примет свое минимально возможное значение. При оптимизации алгоритма перемещения характеристики ЦАПр используется известное свойство характеристики поверяемых преобразователей: для ЦАП двоичного кода, вследствие действия погреш 4настей отдельных эталонных резисторов, реальная характеристика симметрична относительно точки М = ф - " (М входной код), расположенной на идеальной характеристике, которая представляет собой прямую линию. Поэтому прямая линия, линеаризирующая реальную характеристику наилучшим образом, пройдет через ее центр симметрии. Отсюда следует, что поиск такой прямой можно осуществить, построив произвольную прямую, проходящую...

Номер патента: 732877

Опубликовано: 05.05.1980

Авторы: Вершков, Грачев, Дюков, Карасев

МПК: G06F 11/08, H03M 13/51

Метки: декодирования, кода, кодирования, коррекцией, одиночных, ошибок, последовательного

...3 преобразует эти посылки в двоичный код. Причем,если на вход дешифратора 3 поступаеткод "10", то на его второй выход выдается сигнал, который далее поступает натретий вход входного коммутатора 9, ес-.ли же не посгупает код 01", то на выход дешифратора 3 сигнал не выдается.Управление установкой принимаемойинформации, также как и при выдаче информации, осуществляется дешифратором7 номера разряда, который расшифровывает состояние счетчика 6, ведущего подсчет количества принятых разрядов числа,55Перед началом приема очередного слова регистр 1 и триггер 2 проверки начетность устанавливаются в О", а насчетчике 6 количества разрядов числа 8устанавливается код 0+1", который на единицу превышает код, устанавливаемый на этом счетчике в...

Номер патента: 733114

Опубликовано: 05.05.1980

Автор: Чалдаев

МПК: H03M 13/51

Метки: кодирования, помехоустойчивого

...1, дешифратор 4, элементы И 5,распре. делитель 6, переключающие узды 7, усилитель733114 здесь ЦНИИПИ Заказ 1769/ Тираж 729 Подписное 38, преобразователь 9, счетчик 10, элементИЛИ 11 и блок управления 12.Устройство работает следующим образом.Информация, подлежащая передаче, записывается в регистр 1, Затем в блоке управления 12 формируется стартовый импульс, который через элемент ИЛИ 11 поступает на входраспределителя 6 и переводит его в состояние,при котором на первом его выходе появляется напряжение. На элементы И 5 первогоразряда кодовой комбинации поступают напряжения с распределителя 6 и с одного из четырех выходов дешифратора 4. Один из четырех элементов И 5, относящийся к первомуразряду кодовой комбинации, выдает сигнална...

Номер патента: 734870

Опубликовано: 15.05.1980

Авторы: Лукинов, Стручев, Щетинин

МПК: H03M 13/51

Метки: импульсных, кодов, последовательностей, псевдослучайных«, формирования

...матрицы 17348705в момент действия импульса на выходе 9 синхронизатора 8 (фиг. 2 а, б). Вид начальной последовательности определяется внутренними связями шифрующей матрицы 1 при подаче разрешающего сигнала на один из Р входов. В данном примере начальная последовательность имеет вид 001001015 (фиг. 2 г). Оператор обратной связи образуется с помощью подключения входов сумматора 15 по модулю два к выходам (Я+1) -Х элементов 3 - 7 памяти первого регистра 21 о1 ЗПосле прихода импульса запись на входе 10 синхронизатора 8 появляются импуль 20 ся формирбвание заданной М-последовательсдвига. В данном примере оператор обратной связи выбран в виде Р 9 Р , т. е. входы сумматора 15 по модулю два подключены к выходам шестого и первого...

Номер патента: 734888

Опубликовано: 15.05.1980

Автор: Борисов

МПК: H03M 13/51

Метки: двоичной, информации, передачи, приема

...узел 3 хранения признака кода либо цепи 9, приемник 1. В обоих случаях участвует и канал 16.1 ЕИнформация из канала 16 поступает ванализатор 5, куда поступает также информация о выданном в информационные каналы 13 коде по цепям 21 с разрядных выходов накопителя 4 кода. В анализаторе 5по сигналу в цепи 22 производится сравнение информации каналов 16 и,цепей 21.Если коды совпадают, то анализатор 5 выдает в блок 8 управления соответствующий сигнал по цепи 19. В этом случае блок 8 управления переходит к передаче последующей информации с повторением всех указанных операций в устройстве.) В случае наличия единичной ошибкивследствие отсутствия информации в одном из информационных каналов 13 (обрыв цепи, и например) коды сигналов в канале 16...

Номер патента: 736104

Опубликовано: 25.05.1980

Авторы: Баранов, Бритвин

МПК: G06F 11/08, H03M 13/51

Метки: исправления, ошибок

...принятой рабочей кодовой комбинации. На выходе элемента ИЛИ 3 формируется единичный сигнал, который запрещает прохождение сигналаначало коррекциичерез элемент запрета, На шике 17окончание коррекцииустанавливается единичный сигнал,Пусть поступила кодовая комбинация, имеющая одиночную ошибку, В этом случае возбуждается одна из шик20 25 ЗО 40 дешифратора 8 одиночных ошибок 8, навыходе элемента ИЛИ 9 формируется(единичный сигнал, который запрещаетпрохождение сигналаначало коррекциичерез элемент 10 запрета. Сигналначало коррекциипроходитчерез элемент 4 запрета, переводитв единичное состояние младший разряд регистра б сдвига и обеспечивает прохождение тактовых импульсовчерез элемент И 7. Тактовые импульсы,поступающие по шине 16 как...

Номер патента: 737852

Опубликовано: 30.05.1980

Авторы: Бородянский, Глушан

МПК: G01R 31/3167, H03M 1/10

Метки: аналогоцифровых, преобразователей, снятия, характеристик

...к офному входу логического элемейта 4 сравнения, ко второму входу которого подключен выход счетчика 5. Выход логического элемента 4 соединен со счетным входом счетчика б, который под считывает число совпадений результата на выходе АЦП 3 с содержимым счетчика 5. Выход счетчика б соединен с блоком В региСтрации. Выход генератора 1 подключен также ко входу блока 9 65 Формирования случайных сигналов, вы-,ход которого соединен со входом синхронизации АЦП 3 и со счетньзч входомсчетчика 7, осуществляющего подсчетобщего числа импульсов опроса АЦП 3.Выход счетчика 7 соединен со входамисчетчика 5 и блока В регистрации,Один выход блока 10 управления под-ключен ко входу генератора 1, а другой - к установочуым входам счетчиков 5-7,На выходе...

Номер патента: 738159

Опубликовано: 30.05.1980

Авторы: Ибрагимов, Юргенсон

МПК: H03M 13/51

Метки: декодирования, импульсной, последовательности

...11 в этом случае изменяет значение ко 1где- чисдо исправляемых ошибок да Р на ведичину Р:4, В этот мопоследовательности, на входы дещифра- мент ( 1 ) в эдементе 4 записывается тора 7 ступени декодирования и блока код Д, Р. Дальнейшее декодирование 13 вычисления и контроля веса ступени 1 О интервалов посдедоватедьности не отлидекодирования срабатывает элемент 10 чается от сдучая, представленного на совпадения, происходит разрешение деко- графиках 2 3 дирования импудьсной посдедоватедьности" В сдучае подавления первого импупьблоком 13 вычисления и контроля веса са посдедоватедьности декодирование наступени декодирования. В случае подав знается со второго импудьса в момент пения импульсов последовательности за Ьй (см. графики 7, 8), Через...

Номер патента: 738189

Опубликовано: 30.05.1980

Авторы: Дубинкин, Симаков

МПК: H03M 13/51, H04L 1/12

Метки: дискретной, информации, передачи, приема

...11, четвертый теперь только число записанных в. накотор 13 команд. 25 питель 7 противоположной станции знаков.тает следующим об- При снятии сигнала отказа аналогичнымобразом передается команда возобновлеормации в накопителе ния вывода (Пуск) по которой анализатородается через клапан 13 команд снимает запрещающий сигналль 3, При готовности З 0 с управляющего входа клапана 11, Звон выдает внакопи- крыввние клапана 10 производится толькощий сигнал с второго на время передачи команды, после чегон 10, по которому возобновляется передача информации поыводится информация обратному каналу.3. Одновременно сиь- З 5 Предложенное устройство имеет преимует на второй входшество перед прототипом, твк как при равый вход которого по- боте на...

Номер патента: 739609

Опубликовано: 05.06.1980

Авторы: Дадаян, Мелик-Шахназаров, Савин

МПК: G01B 7/30, H03M 1/64

Метки: поворота, угла

...до .момента равенства сравниваемых напряжений линейно зависит от угла поворота сельсина в пределах .одного 60 градусного сектора.21 .Для получения аналогового выхода в рассматриваемом преобразователе необходимо к выходу твзеобразователя подключить цифро-аналоговый преобразователь (САП), Таким образом, угол поворота5 739609руПри этом на выходе интегратора будетвентиля, выход которого соединен с друприсутствовать среднее значение напряже-гим входом триггера второй вход блокания, пропорциональное углу поворота вала грубого измерения подключен к источникусельсина, напряжения питания, а третий вход соеОжидаемый экономический эффект пред-динен с одним из выходов блока управлелагаемого реобразователя достигается тех- ния, другой...

Номер патента: 741303

Опубликовано: 15.06.1980

Авторы: Асиновский, Курдюков, Посвянский

МПК: G01B 7/30, H03M 1/64

Метки: напряжение, поворота, постоянного, угла

...8, 9 частоты на два, временное кодирующее устройство 10, фазовый дискриминатор 11, схему 12 неравнозначности, ключи 13, 14, 15, 16, сглаживающий фильтр 17, делитель 18 эталонного напряжения на два, элемент 19 НЕ, дифференциальный усилитель 20, сумматор 21 и источник 22 эталонного напряжения.Преобразователь работает следующим образом. Сигналы СКВТ 1 через двухканальный фильтр 2 низкой частоты поступают на КС- цепочку 3, на выходе которой получаются напряжения, пропорциональные Ъ" э 1 ц( а+ 45 и Чсов( а+45). Сигналы с выходов двойной КС-цепочки, имеющие разность фаз, равную 2 а; через двухканальный усилитель 4 подаются на компараторы 5 и 6. Двухканальный усилитель служит для согласования входов компараторов (достаточно низкоомных) с...

Номер патента: 744551

Опубликовано: 30.06.1980

Автор: Кравец

МПК: H03M 13/51

Метки: адаптивное, логическое, пороговое

...40ка 1 вотличие от всех последующихединиц этого кода, По аналогичномупринципу функционируют все последующие пороговые блоки 1 , 1 ,12 зп 11(фиг. 1, поскольку они идентичны 45блоку 1 по структуре и отличаютсяот него лишь числом элементов, атакже числом входов и выходов, Такимобразом, число возбужденных выходоввъгруппе восходов каждого порогового 50блока всегда на единицу меньше по" сравнению с числом единиц в кодовойкомбинации, поступающей на входэтого блока. А поскольку идентичныепо структуре пороговые блоки соедй-йены последовательно, т.е, группавыходов предыдущего порогового блокасоединейа с группой входов пОСлецдурю-щего порогового блока, то число вбзбужКейныхвыходов в группе выходов(:-го порогового блока ; = 1 60в - 1) всегда...

Номер патента: 744576

Опубликовано: 30.06.1980

Автор: Давыдов

МПК: G06F 11/10, H03M 13/51

Метки: кода, кодирования, полем, простым, рида-соломона

...а второй рход 45управления которых - с(1+1) выходом блока управления, где 1 - порядковый номер коммутатора, выход 1-госумматора подключен к первому входу .(1+1)-го сумматора, к первому информационному входу 1-го коммутатора ивторому информационному входу (и+1-1)го коммутатора, выход 1-го коммутатора подсоединен ко входу 1-ой ячейкисдвига, выход которой подсоедийенко второму входу 1-го сумматора.Введение коммутатора в каждыйразряд вычислительного блока, вышеуказанные связ) введенных коммутаторов с другими узлами устройства, а также новые связи сумматоров и ячеек 60 сдвига между собой позволяют повысить быстродействие устройства за счет "исключения второго этапа и совмещеКйя во времени третьего и четвертогоэтапов работы, В...

Номер патента: 744697

Опубликовано: 30.06.1980

Авторы: Жолобов, Шефов

МПК: G01B 7/00, G08B 23/00, H01H 36/00 ...

Метки: датчик, линейных, перемещений

...в соответствие своя комбинация состояний МУК, причем замкнутым может быть либо один МУК какойибо группы, либо два соседних МУК, принадлежащие одной или разным группам, в соответствии с этим, положительный полюс источника питания подключается через один иэ резисторов 1 7 - 1 9 к одному или двум соответствующим входам ФСУ 21, которое на тех или иных своик выходах формирует три различных уровня напряжения. Так, например, если замкнут один из МУК 2, 7 или 12, то на выходак 6, 6, 1 ФСУ 21 появляются потенциалы (, /2, Ч), соответственно, причем / ) У Так как транзисторы 58 - 67, входящие в составключевого устройства 57, имеют общее сопротивление в цепи эмиттера, то при поступлении на их базы положительного потенциала открывается тот из...

Номер патента: 745009

Опубликовано: 30.06.1980

Авторы: Насыпный, Осмоловский

МПК: H03M 13/51, H04L 1/12

Метки: дискретной, информации, обратной, приема, решающей, связью, системах

...комбинаций повторенного с -го блока и записанногов регистр 13. При совпадении сравниваемых информацинных комбинаций, что свидетельствует о том, что ошибка проникла в глубь накопителя 4, с первого выхода блока сравнения 14 подается сигнал на вход "Запрос" блока управления 5 и передатчика 6, который формирует сигнал Запрос" и посылает его на передающую сторону. В режиме поиска" ошибки передающая сторона повторяет ( -1)-й блок. Блок управления 5 заносит в регистр 13 ( -1)-й блок из накопителя 4 для обеспечения возможности сравнения повторенного и первоначально принятого его значений. Если при вращении информационные комбинации повторенного . -го блока и-го блока из накопителя 4 не совпали, то .на ключ 15 подается сигнал со...

Номер патента: 746177

Опубликовано: 05.07.1980

Автор: Кочергин

МПК: G01B 7/30, H03M 5/00

Метки: «угол-код»

...изобретения10На фиг. 1 приведена структурная электрическая схема преобразователя;нафиг. 2 - струк.турная., электрическая схема фазорасщепииля,Преобразователь содержит генератор 1 эталонной частоты, счетчик 2 импульсов, фазорас.15щепитель 3, преобразователь 4 десятичного ко.да в двоичный, формирователь 5 широтно-импульсных трехфазных сигналов, частотный фильтр6, трехфазный фазовращатель 7, нуль-орган 8,формирователь 9, блок 10 вентилей выходнойф20регистр 11, фазовращатель состоит (фиг, 2) изУК.триггеров 1214 и логических элементовИ 1520,Принцип работы преобразователя заключает.ся в следуюшем, 25Счетчик 2 непрерывно подсчитывает импульсы эталонной частоты от генератора 1. При заполнении счетчика 2 и возвращении его в нуле.вое состояние...

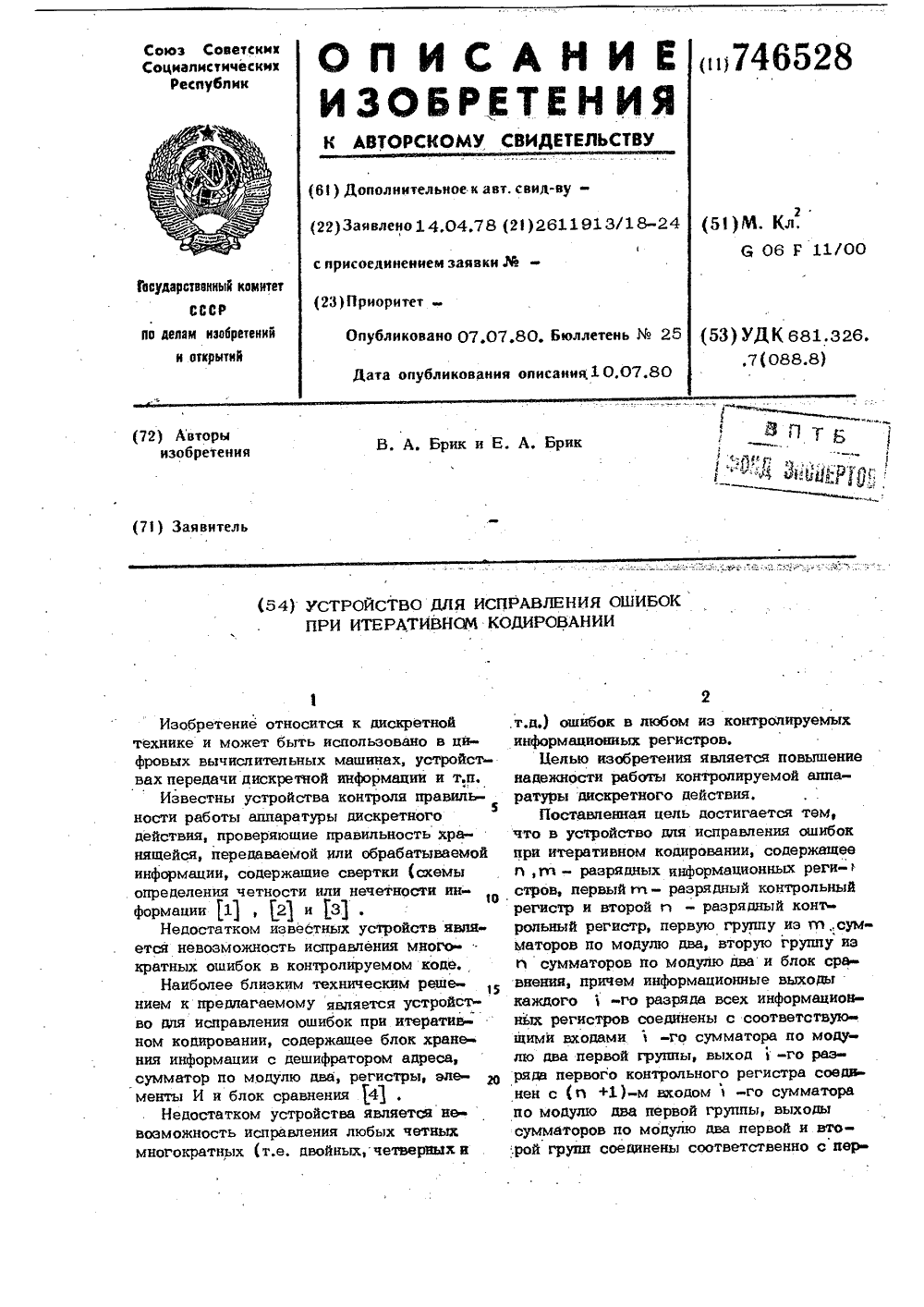

Номер патента: 746528

Опубликовано: 05.07.1980

Автор: Брик

МПК: H03M 13/09

Метки: исправления, итеративном, кодировании, ошибок

...число сдвигов равно( 1), где р - номер неисправного регистра (в данном случае=5), Знал число сдвигов (т.е зная номер неисправного регистра) и зная номера всех неисправных разрядов этого регистра (по единицам в выходном коде первой группы 4),легко исправить (инвертированием) этиразряды,Таким образом устройство позволяетобнаруживать любые одиночные и групповые ошибки в любом из информационныхрегистров 1, а также в первом контрольном регистре 2 (ошибки в котором нахо дятся и исправляются точно так же, как и7465 28 2. Самофалов К, Г. и др. Структурно-.логические методы повышения надежностизапоминающих устройств. М, Машиностроение, 1976 с. 40-47.3. Селлерс ф, Методы обнаруженииошибок в работе ЭЦВМ. М., Мир", 1972,с. 269-270.4. Авторское...

Номер патента: 747790

Опубликовано: 15.07.1980

Авторы: Антонец, Штернгарц

МПК: H03M 7/00

Метки: адреса, адресования, задатчик, устройств

...готовности и сигналы на его выходах М, 5 отсутствуют ( М:О, 5:0).25 Набранный адрес на выходе шифратора соответствует одной из комбинаций определяемой сигналами на входах 26 - 40 шифратора (см. табл.1).Таблица 1 Работа устройства начинается с приходом носителя информации в зону действия задатчика адреса. Сигналы с выходов датчика 1 поступают на регистр 2 сдвига, где они последовательно как бы разворачиваются по соответствующим выходам (преобразование последовательного кода в параллельный), т.е. сигнал, соответствуюший прохождению первого магнита, появляется на первом выходе регистра 2, второго - на втором и т.д, Эти сигналы поступают на входы двух элементов 5 -2 И-ИЛИ 10-11. Сюда же поступают сигналы с шифратора3, причем на входы...

Номер патента: 748871

Опубликовано: 15.07.1980

Авторы: Ключко, Петухов, Попов, Родичев, Сахарова

МПК: H03M 13/49

Метки: декодирующее, систем, телемеханики

...решающего блока соединен с вторым входом ключа 2.Блок обнаружения ошибок производит анализ принимаемой комбинации на 4 отсутствие или наличие ошибок. Ключ 2 обеспечивает вывод комбинации из регистра сдвига на выход устройства. Решающий блок 3 осуществляет управление ключом 2 в зависимости от сиг- щ налов на его входах. Переключатель 4 переключает вход регистра сдвига 5 -от входной шины 9 на свой выход. Регистр сдвига предназначен для за- писи и хранения поступающих комбинаций. Ключ 7 предназначен для подключения счетчика 8 к ныходу сумматора по модулю дна б по окончании ввода в регистр сдвига первого повторения сообщения. Одноразрядный счетчик 8 осуществляет подсчет числа кесовпа О дений сравниваемых комбинаций.Работает устройство...

Номер патента: 748902

Опубликовано: 15.07.1980

Авторы: Корсунский, Страшинская

МПК: H03M 13/00, H04N 17/00

Метки: аналого-цифрового, изображения, преобразователя, сигналов

...управляющего регистром 9 сдвига путем снижения частоты строчных синхроимпульсов, посту.пающих с выхода генератора 5 строчныхсинхроимпуЛьсов.Для более наглядного сравнениярезльной и номинальной характеристикквантования, а также для точного и 45оперативного измерения параметровпогрешности проверяемого аналого-цифрового преобразователя на экране видеоконтрольного блока 17 формируетсяпоследовательность вертикально расположенных меток, положение которыхсоответствует моментам переключенияразрядов преббразователя для номинальной характеристики квантования.Вертикальные метки формируются генератором 18 эталонных меток, запусккоторого осуществляется от генератора5 строчных синхроимпульсов, Ширинаметок определяется длительностью импульсов на...

Номер патента: 750536

Опубликовано: 23.07.1980

Авторы: Грибанов, Панченко, Счеславский

МПК: G01B 7/30, H03M 1/64

Метки: вала, напряжение, поворота, угла

...сдвиг. Активное сопротивление25 фазосдвигающей цепи 4 выбрано многобольшим, чем емкостное сопротивлениена частоте питающей сети емкости фазосдвигающей цепи. При этом фазовыйсдвиг этого сигнала на частоте пиЗ 0 такщей сети близок к 90 . Второйосигнал передается трансформатором 2,Коэффициенты передачи сигнала интегрирующей цепи и сигнала передаваемогобез фазового сдвига трансформаторомвыравниваются потенциометром 5.Пусть напряжение питающей сетиП = А был 1. Напряжение на входе.фазосдвигающей цепи .Б = А соэрэесаНапряжение на входе трансформатораО = А епр эод40.где ц - напряжениеЮ - угловое положение ротора сельсина; .Я - частота сети;время;А - коэффициенты,На выходе фазосдвигающей цепи одновекторное напряжение равно61 = Асову сози...

Номер патента: 752206

Опубликовано: 30.07.1980

Авторы: Коган, Кюн, Соколов

МПК: G01R 31/3167, H03M 1/10

Метки: погрешностей, преобразования, цифро-аналогового

...например, пилообразному аналоговому испытательному сигналу. Эта последовательность поступает на коммутатор 3 непосредственно и через регулируемую задержку 5. Таким образом, цифровые сигналы на выходах датчика 4 и регулируемой задержки 5 соответствуют взаимно сдвинутым во времени аналоговым пилообразным испытательным сигналам. Коммутатор 3 производит поочередное подключение кодовых групп от датчика 4 или регулируемой задержки 5 ко входам ЦАП 1, Частота коммутдци задается регулируемым генератором 2, на вход которого подаются входные управляющие импульсы, Аналоговый сигнал на выходе ЦАП У предаствляет собой пилообразное напряжение с насадкой в виде меандра, амплитуда которого определяется величиной регулируемой задержки, а частота -...

Номер патента: 758514

Опубликовано: 23.08.1980

Авторы: Лосев, Максаков

МПК: H03M 13/15

Метки: декодирующее, кода, циклического

...шина входного сигнала 24 соединена со входом регистра 1 и с первым входом сумматора.по модулю дна 4, второй вход которого соединен с выходом последнего разряда последней группы регистра 2.и с первым входом сумматора по модулю два 5, второй вход которого соединен с выходом последнего разряда первой группы регистра 2, выход суМматора по модулю два 4 со 758514единен со входом первого разряда первой группы регистра 2, выход сумматора по модулю два 5 соединен с первым разрядом второй группы регистра 2, вторая и последующие группы регистра 2 соединены последовательно, выход регистра 3 соединен с выходом регистра 3 и с первым входом сумматора по модулю два 7, второй вход которого соединен с выходом поледнего разряда первой ячейки регистра 3,...

Номер патента: 758553

Опубликовано: 23.08.1980

Авторы: Куприенко, Максимов, Ройзенвасер

МПК: H03M 13/15

Метки: исправности, кода, кодера-декодера, циклического

...в единичное состояние, разрешающий сигнал с единичного выхода триггера.5 подается 2 Опа входы источника 2 и первый элемент И 3,и из источника 2 на вход регистра 11 подаетсясначала такой к-разрядный контрольньш код,и - к избыточные разряды которого, формируемые в регистре 11, должны соответствовать 2адному из кодов настройки дешифратора 12.Этот же 1 с-разрядный код сигналом разрешения записи, поступающим из блока 6, записывается в регистр 13. После поступления навход регистра 13, когда в регистре 11 сформируется код остатка, на управляющий вход разрешения коррекции регистра 13 поступает сигнал из блока 6, открывающий входы коррекщи всех разрядов регистра 13, В случае исправной работы устройства сигнал с дешифратора 12 З 5поступит...

Номер патента: 763937

Опубликовано: 15.09.1980

Авторы: Базанов, Керпель, Теплинский

МПК: G01B 7/30, H03M 1/30

Метки: вала, импульсов, поворота, угла, число

...цилиндрического магнитопровода 3 с установленными на нем внешним зубчатым полюсным наконечником 4и внутренним зубчатым полюсным наконечником 5, Г-образные зубцы 6 внешнего полюсного наконечника 4 размещены во впадинах внутреннего полюсногонаконечника 5 и зубцы об 6 их полюсныхнаконечников 4 и 5 расположены с зазором против зубцов 7 ротора 1. Навнутреннем полюсном наконечнике 5установлен цилиндрический подмагничи"вающий элемент (катушка индуктивности) 8.Выходная обмотка 9 размещена между обоими полюсными наконечниками 5и 4. Между внутренним полюсным наконечником 5 и цилиндрическим магнитопроводом 3 установлена втулка-экран10, выполненная из немагнитного материала с высокой злектропроводностью. На примыкающих к ротору 1...

Номер патента: 765647

Опубликовано: 23.09.1980

Авторы: Кузнецов, Родин

МПК: G01B 7/30, H03M 1/24

Метки: дискретный, угла

...передачей 8.Преобразователь работает следующим образом,При повороте ведущего вала 1, например, по часовой стрелке, из положения 1 на угол Х (см,фиг.2) ве Одомый нал б посредством повышающейзубчатой передачи 8 поворачиваетсяв том же направлении на угол 360 +,(.При этом передаточное число зубчатойпередачи равно 360д 6 Ор(з)45При подходе выступа кулачка 7 нтолкателя 3 к положению П кулачокперемещает толкатель в осевом напранлении и площадка.4 ноздействует на 5электроконтактный элемент 5,которыйнаходится в положении П, В электри-ческой цепи элемента возникает импульс, длящийся до момента схода тол"кателя с рабочей поверхности кулачка,Таким образом, при повороте вала скулачком на угол 360 + 4 срабатывает элемент 5 в положении 11, при...

Номер патента: 767765

Опубликовано: 30.09.1980

Автор: Горшков

МПК: G06F 11/08, H03M 13/51

Метки: асинхронное, информации, четности

...соответственно подключены к входам первого и второго элементов ИЛИ, а выходыдополнительных элементов ИЛИ подключе.ны к счетным входам соответствующихразрядов регистра, при этом выход второго дополнительного элемента И подклю.чен к вторым входам четвертого и пятого элементов И.На чертеже приведена структурнаяэлектрическая схема предложенного устройства.Асинхронное устройство для ойределения четности информации содержит регистр 1, первый 2, второй 3, третий 4элементы ИЛИ, первый 5, второй 6 итретий 7 триггеры, элементы задержки8 и 9, дополнительные элементы ИЛИ10, пороговый блок 11, элементы И 1220 и два дополнительных элемента И 2122,Устройство работает следующим образом.В исходном состоянии триггеры 5 - 7находятся в нулевом...
