H03M — Кодирование, декодирование или преобразование кода вообще

Номер патента: 1473085

Опубликовано: 15.04.1989

Авторы: Бобров, Иванова, Новиков

МПК: H03M 1/82

Метки: двоично, десятичного, кода, систем, следящих, функциональный, цифроаналоговый

...кода сопровождается появлением нулевого кода третьей декады младших разрядов регистра 2, что вызывает появление на выходе нулевого кода дешифратора 13 нулевого сигнала, который разрешает работу дешифратора 13 по его второму управляющему входу, переключает на выход коммутатора 9 код первой декады младших разрядов регистра 2; через элемент НЕ 10 и элемент И 11, на втором входе которого присутствует единичный сигнал с выхода нулевого кода дешифратора 13, запрещает работу дешифратора 13При изменении входного кода в пределах от 99 до 10 его десятичного эквивалента дешифратор 13 последовательно формирует на своих выходах нулевой сигнал, который управляет вклю5 1473085чением весовых резисторов матрицы 3 .Устройство при этом реализует преоб-...

Номер патента: 1473086

Опубликовано: 15.04.1989

Авторы: Кашаев, Клименко

МПК: H03M 1/82

Метки: временной, интервал, кода

...иторый устанавливает 0-триггеры б и 7,управляемые по Я-входу инверсным сигналом, в единичные состояния (фиг.2 вг). В соответствии с поступающим поуправляющим входам кодом генератор1 импульсов начинает формированиеположительного импульса (временногоинтервала), который показан нафиг,2 в, Положительный перепад (фронт) 10этого импульса поступает на С-вход0-триггера б, но не изменяет его состояния, так как отрицательный импульс низкий потенциал) на его Явходе является приоритетным (момент 15времени С ). Одновременно выходнойсигнал с выхода генератора 1 импульсов, инвертированный инвертором 5,поступает на С-вход 0-триггера 7 ипо окончании формируемого на его выходе импульса положительным перепадом (фиг,2 д) записывает в Р"триггер7 низкий...

Номер патента: 1473087

Опубликовано: 15.04.1989

Авторы: Ковтун, Столяр

МПК: H03M 7/22

Метки: времяимпульсных, дешифратор, кодов

...1 и 4. Датчик 6 может быть подключен и к выходам счетчика 1. При этом существенного изме-. нения в алгоритме работы дешифратора не происходит, так как в этом случае возможен только временной сдвин 6 Е =Т(Т - период следования такто, -2вых импульсов) во временных диаграммах, представленных на фиг.2. Знак этого сдвига зависит от фазы сигналов, сформированных на выходах блока 14. При этом счетчики 1 и 4 считают импульсы, соответствуюшие определенному интервалу времени Т, а следовательно, в блоках 2 и 7 памяти перебирается определенное число ячеек Б причем Т и Б связаны соотношением1Т = - Н,тгде Е - частота тактовых импульсов.тТак как блоки 2.и 7 памяти работают таким образом, что при выбранном адресе из их ячеек сначала считывается...

Номер патента: 1473088

Опубликовано: 15.04.1989

Авторы: Данилин, Ермаков, Молотов, Портной, Пятошин, Тузиков

МПК: H03M 13/51

Метки: блочных, кодек, кодов

...блоки символов и сигналы: а - на входе кодека; б - на .третьем выходе блока 19 (К); в, г - на входах блоков 2,3 д, е - на выходах блоков 2 и 3; ж - на третьем выходе блока 20 (К ); э - на выходе декодера 13; и, к - на выходах блоков 11 и 12; л - на выходежодека,В общем случае (фиг,1), если в ка.честве первого кода взять проективно-геометрический код (73, 45, 10),а в качестве второгр - расширенныйпроверкой на четность укороченныйкод Хэмминга (73, 65, 4), то получаемая кодовая скорость составЛяетК = 11 О/146 = 0,75.Расчеты для канала с аддитивнымбелым гауссовым шумом показывают,что энергетический выигрыш кодирова 14730885 10 15 20 30 ния (ЭВК) при выходной вероятностиошибки 10составляет 5 дБ,В прототипе при передаче тем жекодом...

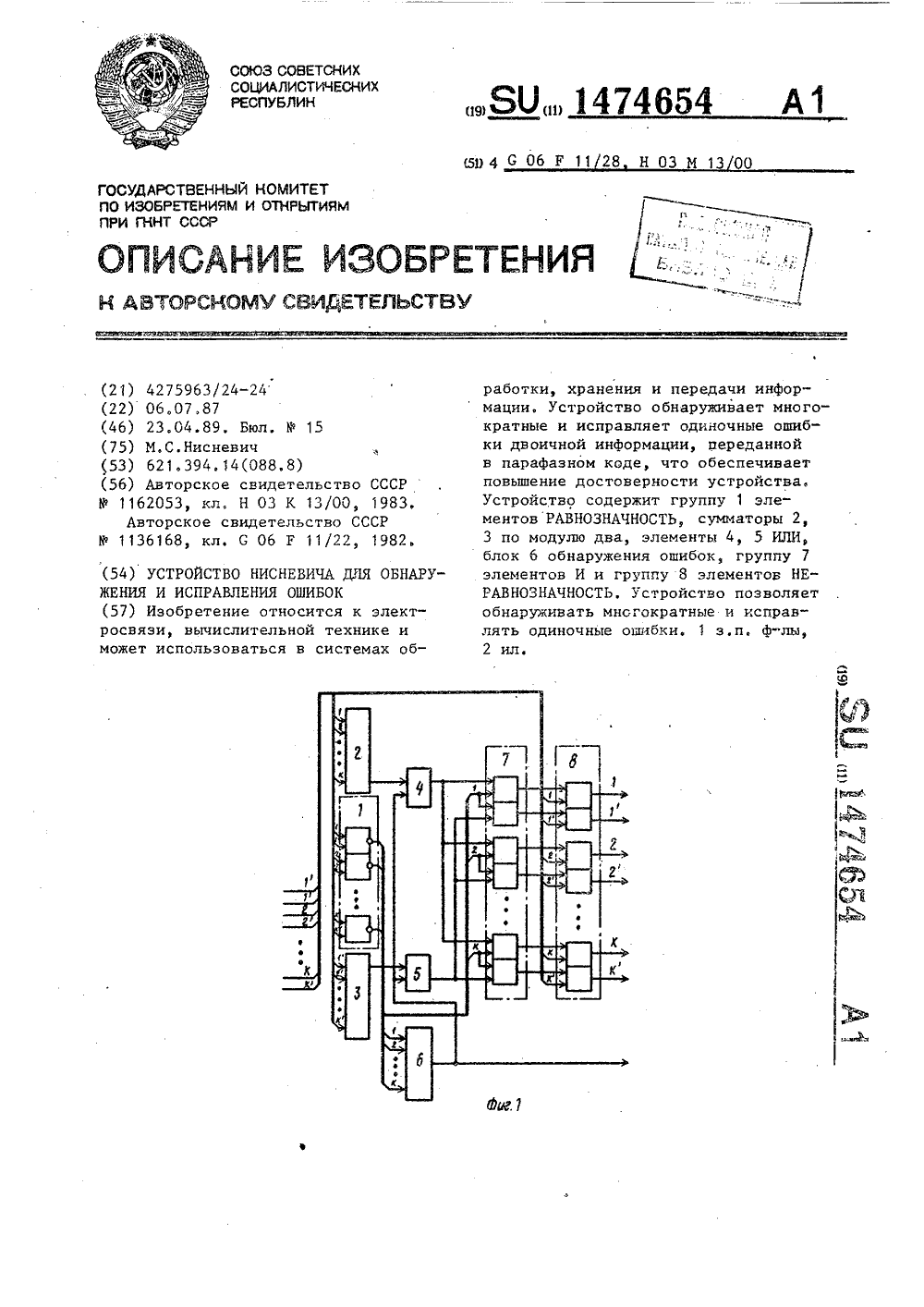

Номер патента: 1474654

Опубликовано: 23.04.1989

Автор: Нисневич

МПК: G06F 11/28, H03M 13/05

Метки: исправления, нисневича, обнаружения, ошибок

...выхода поступает на входы, соответствующих двух элементов И группы 7. Одновременно ошибка обнаруживается сумматором 2, с выхода которого на вход элементов И группы 7 поступает единичньй сигнал,.10 с выхода нечетного элемента И группы 7соответствующей пары на вход соответствующего элемента НЕРАВНОЗНАЧНОСТЬ группы 8 поступает сигнал логической "1". На второй вход этого элемента НЕРАВНОЗНАЧНОСТЬ поступает ошибочный нулевой сигнал, на выходе данного элемента НЕРАВНОЗНАЧНОСТЬ формируется откорректированный сигнал 11 ц20Обнаружение искажений двойной иболее кратности осуществляется следующим образом.Каждое искажение входного кода(совпадение логических уровней прямого и инверсного кодов) выделяется элементами РАВНОЗНАЧНОСТЬ группы 1.Числу...

Номер патента: 1474839

Опубликовано: 23.04.1989

Авторы: Багданскис, Йонайтис, Кайрялис

МПК: H03M 1/10

Метки: аналого, динамических, параметров, преобразователей, цифровых

...18, на второй вход которого подается постоянное напряжение от первого источника опорного напряжения Когда величина, напряжения гене ратора 1 превышает величину заданную/ источником 16 опорного напряжения, срабатывает компаратор 18. Выдаваемый уровень компаратором 18 управляет ключом 20, выходное напряжение которого интегрируется интегратором 22, подается на второй вход генератора 1 и уменьшает амплитуду. При непревышении амплитудой опорного напряжения оно увеличивается. Таким образом, автоматически подстаивается амплитуда входного напряжения АЦП 2. Регулировка смещения входного напряжения АЦП 2 осуществляется аналогичной цепью, составленной из источника 17 опорного напряжения, компаратора 19, ключа 21, интегратора 23. В этом...

Номер патента: 1474840

Опубликовано: 23.04.1989

Автор: Пуцыкович

МПК: H03M 1/10

Метки: аналого-цифровых, преобразователей

...разряда счетчика 3. Счетчик 3 имеет на два разрядабольше, чем поверяемый АЦП 9, ЦАП 5и блок б сравнения кодов, Выходы разрядов счетчика 3 с 2-го по и-й соединены с входами разрядов ЦАП 5 и блока б. ЦАП 5 является эталонным устройством, в котором реализована строго линейная зависимость код в напряжение, Количество разрядов ЦАП 5 совпадает с количеством разрядов поверя емого АЦП 9. Напряжение с выхода ЦАП5 через операционный усилитель 7 поступает на вход поверяемого АЦП 9,Коэффициент усиления этого усилителяопределяется блоком 8 коммутации,включенным в цепь отрицательной обратной связи.В каждом такте (шаге) работы счет"чика 3 (начиная с его второго разря"да) последовательно вырабатываютсятри управляющих импульса, которыепоступают на входы...

Номер патента: 1474841

Опубликовано: 23.04.1989

Авторы: Гурченок, Корнильев, Нарыжный, Фризюк

МПК: H03M 1/12

Метки: входных, гальваническим, измерительный, многоканальный, разделением, цепей

...информационного импульса, амплитуда идлительность которого соответствуютвходному напряжению (фиг,2 в). Привоздействии импульса от генератора 9на третью обмотку на второй обмоткенаводится ЭДС вызывающая увеличениеколлекторного тока через транзистор.При увеличении коллекторного тока вбазовой обмотке индуцнруется ЭДС в такой полярности, которая приводит к лавинообразному увеличению коллекторного тока вплоть до насыщения транзистора, При замедлении роста коллекторного тока и его уменьшении в базовой обмотке индуцируется ЭДС обратного направления, что ведет к уменьшению коллекторного тока.Таким образом, за счет действия сильной положительной обратной связи в ответ на воздействие импульсов опроса от генератора 9 на входах коммутатора 8...

Номер патента: 1474842

Опубликовано: 23.04.1989

Авторы: Кангер, Метальников, Нестеров, Пташкин, Радер, Ранов

МПК: H03M 1/24

Метки: времени, масштабе, перемещения, реальном

...которыйразрешает прохождение сигналов черезэлементы И 25 и 26). Импульс с первого выхода блока 8 проходит черезэлемент ИЛИ 20 н поступает на входинициирования блока 6, который управляет сбором и обработкой данныхс детекторов рентгеновского излучения томографа, жестко связанных снеподвижным носителем 1 меток полокения (детекторы рентгеновского излучения и источник рентгеновского излучения не показаны), По импульсу свторого выхода блока 8 происходитзагрузка вычнтающего счетчика 15 содержимым регистра 14. По импульсус третьего выхода блока 8 происходитзадержки, первый выход которого соединен с входом перезаписи второгорегистра, 8-входом счетчика циклови первым входом первого элемента ИЛИ,второй и третий выходы второго блоказадержки...

Номер патента: 1474843

Опубликовано: 23.04.1989

Авторы: Азов, Мальцев, Меськин, Ожиганов

МПК: H03M 1/24

Метки: «угол-код»

...И=2 -1л определяет число квантов преобразователя, которое в данном примере равно 15. Отсюда величина кванта360х = - -- = 24 015 фВ общем случае размещение и считывающих элементов 2 вдоль информацион" ной дорожки 1 кодового диска с пос" тоянным шагом, например,по ходу движения часовой стрелки может быть задано многочленом;:огде 1 с=1,2,3, и 1 с(п)с М,Дополнительный считывающий элемент 3 смещается вдоль информационной дорожки 1 кодового диска относительно. первого считывающего элемен-.1та 2 по ходу движения часовой стрелки на величину углаЫ =х (ш.) 1 с ++(М) где 1 - степень одночленазявляющегося остатком от деления помодулю два со стороны младших степеней многочлена г(х) на многочленЬ(х), причем степень 1 одночлена, атакже величина 1(п)1...

Номер патента: 1474844

Опубликовано: 23.04.1989

Авторы: Байгускарова, Казеева, Карпович, Никонов

МПК: H03M 1/26

Метки: «угол-код»

...задний афронт перепада напряжения с высокого на низкийуровень на инверсном выходе компаратора 18), отстает во времени от заднего Фронта выходного импульса формирователя 19, т.е. с помощью вьгходного импульса формирователя 19 состояния выходов компаратора 18 опрашиваются именно во время действия на пер 4 О вый вход компаратора 18 выходного им"пульса усилителя 15Таким образом, стробируемый импульсом пололительной полярности,снимаемым с выхода компаратора 18,45 Выходнои импульс Формирователя 19проходит через элемент И 20 и уста-.навливает триггер 22 в единичное сосостояние либо подтверждает уже до- стигнутое ранее единичное состояниетриггера 22, и с выхода 23 выдаетсяпостоянное напряжение высокого (единичного) уровня,Выдача нового...

Номер патента: 1474845

Опубликовано: 23.04.1989

Авторы: Андреев, Казаков, Цыпин, Шахов

МПК: H03M 1/52

Метки: времени, интервал

...вхо дом триггера и является вторым входом блока управления, первым входом которого является второй вход тригНа фиг, 1 изображена функциональ я схема преобразователя; на фиг.2 - еменные. диаграммы работы преобравателя.Преобразователь содержит первый1 и второй 2 операционные усилители,первый 3, второй 4, третий 5 и четвертый 6 ключи, первый 7 и второй 8резисторы, блок 9 управления, генератор 10 тактовых импульсов, накопительный элемент (конденсатор) 11,триггер 12 и элемент И 13.Преобразователь работает следующим образом,В момент времени , (фиг,2 б) ключ4 замкнут, ключи 3,5 и 6 разомкнуты.При этом по истечении времени Т,где Т - период тактовых импульсов,конденсатор 11, включенный в цепьотрицательной обратной связи операционного усилителя 1,...

Номер патента: 1474846

Опубликовано: 23.04.1989

Авторы: Гудзь, Судьин, Томашпольский

МПК: H03M 1/66

Метки: биполярным, выходным, сигналом, цифроаналоговый

...0 0 0 1 0 0 1 1 0 1 1 1 0 0 0 0 0 О 1 0 1 0 0 1 1 1 О 0 1 0 1 1 .1 0 1 1 1 В соответствии с таблицей представлена одна из возможных реализаций преобразователя 3 кода для случая равенства числа старших разрядов трем (фиг.2). Выходы второго 9 и первого 8 элементов ИЛИ-НЕ, элемента ИЛИ-И-ИЛИНЕ 12 и элемента НЕ 10 формируют 2выходов преобразователя 3 кодов, сигналы которых управляют ключами 1.5третьей группы, а выходы элемента 46 21.2 двоично-взвешенных разрядных токов.При данном выполнении кодоуправляемого делителя 1 на выходе сумматора 4 формируется максимальный отрицательный сигнал при входном коде 0000, а максимальный положительный сигнал - при коде 1111. При значении входного кода 10000 на выходе сумматора 4 сигнал равен нулю.Таким...

Номер патента: 1474847

Опубликовано: 23.04.1989

Автор: Абрамов

МПК: H03M 1/82

Метки: временной, интервал, кода, рециркуляционный

...=, +ээ, = Зд задерживаетсяв многоотводном дискретном элементе4 задержки уже на время 2.Таким образом, по мере увеличениячисла рециркуляций и, соответственно,содержимого счетчика 14 (17) импульсов, селектор-мультиплексор 3 осуществляет переключение отводов дискретного элемента 4 задержки, изменение времени его задержки (периода рецир" куляции) от величиныдо величины п 1 . Процесс рециркуляции происходит до тех пор, пока число рециркуляций, зафиксированных в счетном блоке 5, не станет равным значению преобразуемого кода на шинах 13, например .р (где Р е11 мчч 1 ччкс 3 1 мчн наименьшее значение преобразуемого кода).В первом варианте выполнения счетного блока 5 (фиг. 1) момент равенства числа, записанного в регистр 6, с числом,...

Номер патента: 1474848

Опубликовано: 23.04.1989

Авторы: Глебова, Петров

МПК: H03M 1/82

Метки: временной, интервал, кода

...(фиг,2 т), который устанавливает в исходное состояние триггер 7, блокируя тем самым работупреобразователя кода во временнойинтервал до прихода очередногостартового импульса и формируя навыходной шине 12 сигнал окончаниявременного интервала.Таким образом,преобразователькода во временной интервал обеспечивает повышение точности преобразования кода во временной интервалза счет ликвидации погрешностейпреобразования, вызванных во-первых, нестабильностью частоты импуль"сов управляемого генератора, заполняющих преобразуемый временной интервал между импульсами запуска и4 О окончания преобразователя, во-вторых,отсутствием синхронизации стартового импульса и момента запуска управляемого генератора. Точность преобразования кода во временной интер...

Номер патента: 1474849

Опубликовано: 23.04.1989

Авторы: Ульянов, Уманский

МПК: H03M 1/86

Метки: «код-частота

...резу го по импульсу тактового си выходную последовательность1474849 где Ь- код регистра в и-м такте,Период повторения пачек импульсовможно определить по формуле/5 1 МГ НОД(М,И ) 10 И(2 М,где Б т входной код;1 " разрядность входного кода;М - код режима.При этом и-й знаковый разряд регистра 2 содержит единицу и на выходе инвертора 6 присутствует нулевой уровень, импульс в выходную последовательность не проходит, а преобразователь 5 кода блокирован так, что на его выходе присутствует нулевой код. На выходе комбинационного сумма. - тора 4 присутствует код М, Код на выходе, сумматора 1, который превосходит код, записанный в регистре, на величину Б, в следующем такте записывается в регистр, Этот процесс повторяется до тех пор, пока код в...

Номер патента: 1474850

Опубликовано: 23.04.1989

Авторы: Бухинник, Трофимов, Щербатый

МПК: H03M 3/02

Метки: дельта-модулятор

...оценочное значение уровня входного аналогового сигнала.Рассмотрим процесс адаптации шага квантования в дельта-модуляторе под величину уровня входного аналогового сигнала. При повышении уровня этого сигнала на выходе ФИИП 4 в ДМ- сигнале появляются пачки однородных символом. ДМ-сигнал поступает в блок 9 выделения пачек символов, где подается на информационный вход пяти- разрядного регистра сдвига. До величины оценочного уровня входного сигнала, равной Р блок 9 работает на выделение пачек из И+1=5 и более символов. На пятом такте после поступления пачки из пяти однородных символов на пяти разрядах регистра появляются одинаковые логические символы, При этом на выходе соответствующего элемента эквивалентности блока 9 появляется сигнал. Таким...

Номер патента: 1474851

Опубликовано: 23.04.1989

Авторы: Дудник, Зильберталь-Глобус, Панин, Федотов

МПК: H03M 5/08

Метки: дешифратор, импульсно-временных, кодов

...2 выходной сигналселектора 3 дополнительно задерживается на время 1., равное кодовому,интервалу между последними импульсами секций кодовых групп дешифрируемого ИВК.(фиг.2 в). Во втором селекторе 404 фиксируется приход второй секциидешифрируемого ИВК (фиг.2 г), ЭлементИ 5 вырабатывает выходной дешифрируемый импульс,Выходной импульс блока 6 фиг.2 д) ф 5поступает на установочные входысчетчиков 7 и 8. По этому импульсусчетчики устанавливаются в состояния 51 20,5 тп, и 0,5 ш, где в, и я - коэффициенты пересчета счетчиков, За счет этого увеличивается разрешающая спо" собность дешифратора, поскольку в этом случае передний фронт импульса дешифрируемого ИВКбудет совпадать с серединой интервала сдвига сигна-, ла в регистрах 1 и 2. Формула...

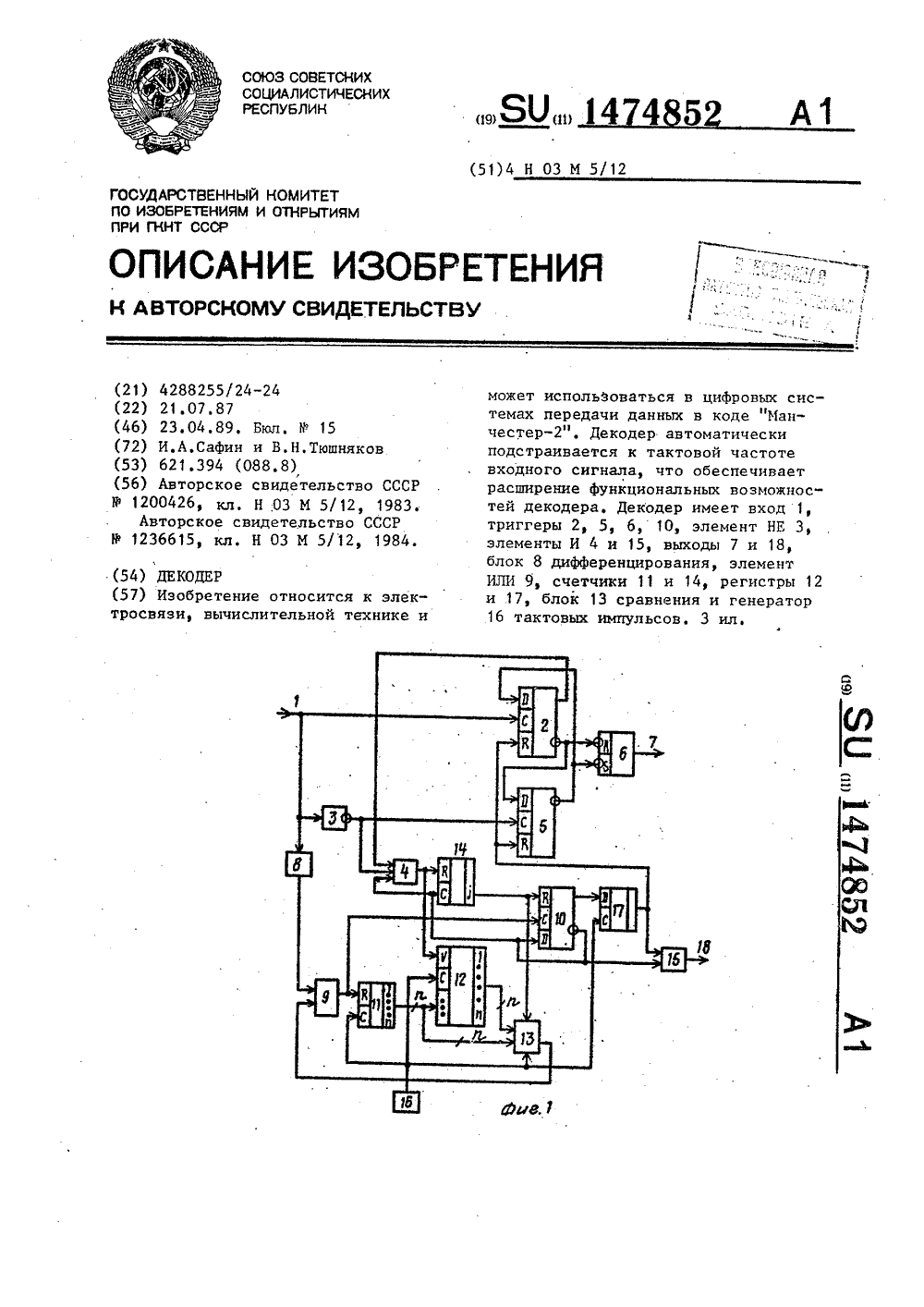

Номер патента: 1474852

Опубликовано: 23.04.1989

Авторы: Сафин, Тюшняков

МПК: H03M 5/12

Метки: декодер

...В момент временипроходит положительный фронт сигнала с входа 1, обнуляетсчетчик 11 и одновременно по С-входуопрокидывает триггер 2 (фиг.Зж). Вдальнейшем данный цикл повторяется.Счетчик 11 обнуляется положительными Фронтами сигнала с входа 1, аесли их в соответствующем интерваленет, то сигналами с выхода блока 13сравнения,На С-входы триггера 10 поступаюткороткие импульсы, соответствующиефронтам тактовых импульсов кодеракода "Манчестер" (фиг,2 а, г). Навыходе триггера 10 формируется восстановленная тактовая частота коде"ра (фиг.2 е). С выхода К-го разрядарегистра 17 на В-входы триггера 2 и5 поступает восстановленная частота,сдвинутая на К-тактов частоты генератора 16 (фиг,2 ж).Эти импульсы разрешают работу триггеров 2 и 5 только...

Номер патента: 1474853

Опубликовано: 23.04.1989

Авторы: Абаджиди, Гераськов, Огороднийчук, Харько

МПК: H03M 9/00

Метки: кода, параллельного, последовательный, преобразования

...прохождение разрядов преобразуемого кода с выхода регистра 11 сдвига через элемент И 3 и, далее, через элемент ИЛИ 10 на информационный выход 16 устройства. При этом в случае передачи единичного разряда триггер 8 меняет свое состояние на противоположное. 2Инверсным значением тактового им.пульса с выхода элемента НЕ 15 добавляется единица в счетчик 12 исдвигается код, находящийся в регистре 11 сдвига. Счетчик 12 осуществляет суммирование Н + 1 импульсов.Единичные сигналы на выходах Ии Б + 1 дешифратора 13 определяютсясоответствующими значениями на выходах счетчика 12. Число выходов счетчика 12 и входов дешифратора 13определяется по формулеп=1+СЕ , Ц,Единичный сигнал с выхода И дешифратора 13 запрещает прохождениетактовых импульсов через...

Номер патента: 1474854

Опубликовано: 23.04.1989

Авторы: Ашихмин, Дмитриев, Лицын, Портной

МПК: G06F 17/14, H03M 13/21

Метки: декодер, кодов, первого, порядка, рида-маллера

...и нижней половин после рующей способностью, связанной с тем, каждогоэтапа однозначно определя-что она декодирует в пределах кодо 5.ют Ч; информационный символ. При вого расстояния, не достигая коррекэтом, если сумма модулей максимальна тирующей способности декодера по БПУ. в верхней половине, Ч = 1, если внижней половине сумма модулей макси О Этот недостаток устраняется примемальна, то Ч; = -1. При этом полови- нением на первых этапах декодирована с меньшей суммой отбрасывается и ния по БПУ, а на последних этапах - не принимает участие в дальнейших декодирования по УБПУ. вычислениях.При этом знак максимального эле 3. декодирование на первых шмента на последнем этапе определяет (ш=- 2) этапах по БПУ а на послед 9 Ч,1 информационный...

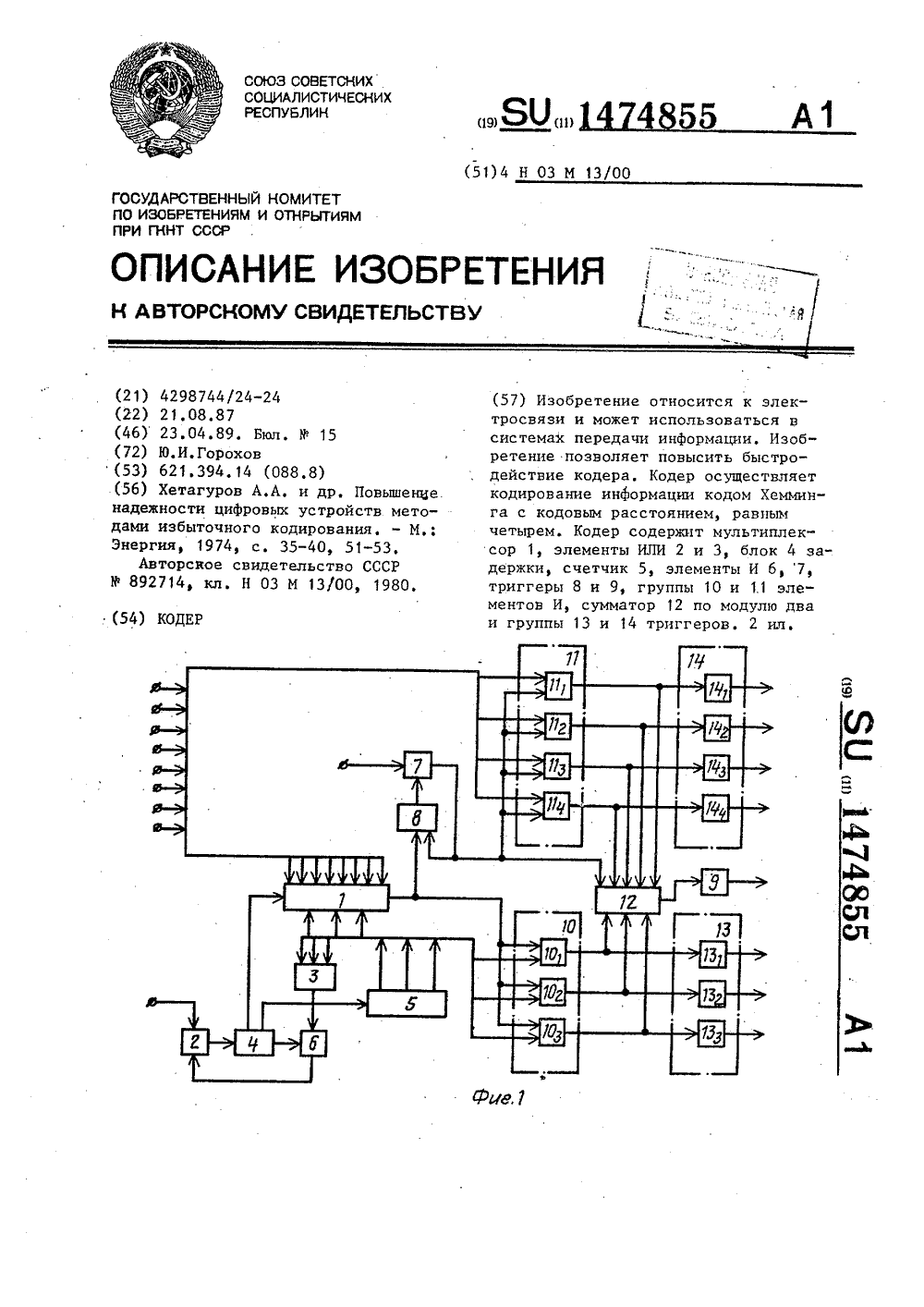

Номер патента: 1474855

Опубликовано: 23.04.1989

Автор: Горохов

МПК: H03M 13/19

Метки: кодер

...с выходов группы на выходе мультиплексора 1 формирует элементов И. Одновременно с этих ся импульс, если значение разряда )ке выходов сигналы проходят на вхоравно нулю, то сигнал отсутствует. 0, ды группы 14 триггеров, производя При наличии сигнала на выходе мульти- их переключение. В случае, если чисплексора 1 (значение разряда равно ло единичных сигналов, поступающих единице) .этот сигнал проходит на на вход сумматора 12 с выходов груп- вход триггера 8, на вторые входы пы 11 элементов 11 и элемента И 7, группы 10 элементов И и на вход сум-. 45 нечетно, на выходе сую;атора 12 появматора 12. Происходят переключение ляется сигнал, который производит состояния триггера 8 и опрос значе- переключение триггера 9. На этом заний разрядов...

Номер патента: 1474856

Опубликовано: 23.04.1989

Авторы: Красиков, Лунев, Ткаченко

МПК: H03M 13/53

Метки: кодов

...и с 0; 30 Формула изобретения цфис) = 1, п=03 Мр (ш 1) + Яр(ш-Р), и ) 0Метод контроля фибоначчиевых Р-ко дов по минимальной форме описывается,переключательной функцией Х = а ча,чч а уча 1,чач ач ча, ч а)чаф40 где 1 с = 1,с; к= е, п-с. 45Счетчик 1 предназначен для подсчета количества нулей и сброса при 1 Составитель А,Клюев Редактор А.Козориз Техред Л.Олийнык Корректор М,ДемчикЗаказ 1911/57 Тираж 880 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г,Ужгород, ул. Гагарина, 101)аф 1 поступлении на вход 5 (установки в состояние Р) сброса единичного сигнала. В состоянии меньше Р на выходе счетчика 1 находится единичный...

Номер патента: 1476605

Опубликовано: 30.04.1989

Авторы: Абаринов, Козусев

МПК: H03M 1/10

Метки: времени, выходного, преобразователей, сигнала, установления, цифроаналоговых

...начала измеряемого времени установления. Выходной сигнал.ЦАП 25 контролируется с помощью днухпороговых компараторов 5 и б, При попадании сигнала в зону +Б, триггер 11 сигналом компаратора 5 устанавливается в состояние "1", а при попадании сигнала в зону +11 триггер 11 устанавливается в состояние "0" сигналом компаратора 6, Таким образом, на выходе триггера 11 формируются импульсы длительностью Т-т где Т, - момент входа н зону ф 11, Т - момент входа н зону ф П Кроме того, в момент Т, осуществляется запись кода счетчика 15 импульсон в счетчик 16 импульсов, запись осуществляется по фронту сигнала Р- триггера 13, который переключается в состояние, соответствующее состоянию компаратора 5 по спаду импульса элемента И 18, Счетчик 15...

Номер патента: 1476606

Опубликовано: 30.04.1989

Автор: Власюк

МПК: H03M 1/26

Метки: перемещений, угловых, фотоэлектрический

...анслируемо го сигнал а в коаксиальномкабеле 15, 16 в реэул ьт ате действияпеременного магнитного поля возникаетв том случае, когда напряжение индуктивной наводки будет противофазно ибольше по амплитуде напряжения источника сигнала, приведенного к точкам55ВЕ (1 Д ), Входное сопротивлениеисточника сигнала со стороны коаксиального кабеля 15, 16 для индуктив ной помехи, фаза которой противоположна фазе сигнала, велико поэтому)ток контура 14 г противоположный по направлению току 14 г и равный(1 г +1 ип г)-1)Ибудет замыкатьсягзчерез резистор 20 первого контура,Изменение направления тока на противоположное произошло только во втором контуре, Если 1В будет4 г гз больше порога срабатывания компаратора (фиг,5), произойдет изменение состояния...

Номер патента: 1476607

Опубликовано: 30.04.1989

Авторы: Голынский, Шпади

МПК: H03M 1/26

Метки: код, линейных, перемещений

...7 считывания уложенавдоль линии перемещения шунта 1, причем число витков каждой секции пропорционально "весу" разряда позиционного кода,Преобразователь работает следующим образом.При протекании переменного тока 401через токоподводы 5 обмоткивозавозбуждения (фиг.2 а интервал времениО -,) в изоляционном основании 3и измерительной обмотке 4 возбуждается неоднородное магнитное поле, близкое по величине к значению коэффициентной силы Б, пленки (см. фиг. 2 с).При этом по мере возрастания модулятока начинается последовательное сузкого основания трапеции перемагничивание участков МП, расположенныхпод шунтом 1. При этом вектор намагниченности пленки 1 лежит в плоскости пленки и параллелен основаниютрапеции. Следует также отметить,что в...

Номер патента: 1476608

Опубликовано: 30.04.1989

Авторы: Кудрявцев, Севрюков

МПК: H03M 1/30

Метки: код, перемещения

...счетчика 15 Формула изобретения Преобразователь перемещения в код, содержаший кодовую дорожку, первый и второй чувствительные элементы,1 147660Изобретение относится к автоматике и вычислительной технике и можетбыть использовано в цифровых позиционных регуляторах, информационныхсистемах, системах управления положением механизмов,Целью изобретения является повышение точности преобразователя,На фиг,1 представлена функциональная схема преобразователя; на 1 Офиг,2 - временные диаграмм поясняющие его работу.Преобразователь перемещения в кодсодержит кодовую дорожку 1, чувствительные элементы 2 и 3, четыре 0- 15триггера 4 - 7, генератор 8 импульсов, два элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 9и 10, два элемента НЕ 11 и 12, дваэлемента И-НЕ 13 и 14,...

Номер патента: 1476609

Опубликовано: 30.04.1989

Авторы: Алиев, Дамиров, Тер-Хачатуров, Федорцов

МПК: H03M 1/46

Метки: аналого-цифровой

...ся к чет вертому входу сумматора 14, В этом режи 5ме, если в момент опроса состояниекомпараторов 5 и 7 указывают на то,что значение входного параметра превышает уровень сигнала ЦАП 13, а сиг нал генератора 4 превышает нулевойуровень, то число, сформированноеблоком 9, складывается в сумматоре14 с содержимым регистра 15. Если жев момент опроса состояние компараторов 5 и 7 указывает на то, что значение входного параметра меньшеуровня сигнала ЦАП 13, а сигнал генератора 4 меньше нулевого уровня, точисло, сформированное блоком 9, вычитыв ает ся в сумматор е 14 иэ содержимого регистра 15. Запись результата алгебраического суммирования вЦАП 13 и регистр 15 производится спомощью элемента 6, анализирующего 25состояние компараторов 5 и 7...

Номер патента: 1476610

Опубликовано: 30.04.1989

Авторы: Белоусов, Малиновский, Марков

МПК: H03M 1/66

Метки: кода, проводимость

...представлена функциональная схема преобразователя.Преобразователь кода.в проводимость содержит первую 1 и вторую 215 выходные шины, умножающий цифроаналоговый преобразователь (ЦАП) 3, повторитель 4 напряжения и управляемый источник 5 тока.Преобразователь кода в проводи - мость работает следующим образом,При подаче на входную шину преобразуемого кода И на первом и втором токовых выходах умножающего ЦАП 3 формируются токи 1,7 и 177, величины При подключении к выходу повторителя 4 напряжения второго входа источника 5 тока и соединении первого входа последнего с шиной нулевого потенциала на выходных шинах 1 и 2 преобразователя кода в проводимость реализуется проводимость обратного знака, что обеспечивает расширение области применения...

Номер патента: 1476611

Опубликовано: 30.04.1989

Автор: Кочергин

МПК: H03M 1/82

Метки: выходом, многофазным, цифроаналоговый

...элементы и отличаются только подключением к выходам фаэ старшего разряда счетчика 2 и выходам преобразователя 5, причем и а ад а а 4 аэ а а Выполнение одноразрядных сумматоров 7 определяется таблицей сложения 20 двух операндов Б и В в соответст(вующей системе счисления с учетом сигналов переноса р , поступающих1с выходов элементов 4.Для и = 1 логическая схема одно разрядного сумматора 7 определяется выражением 1 - - ЪвР у в 1 Рч ЬР, =Н 1 Р Ч МяР30Для и = 2 - выражением; 1 ввдЬ Р Ч вЬР Ч Ьв в РЬ ЬРЧ в Ь Р (35МРДля и = 3 - выражением: 1 ввЬР ч вв ЬР 1 ч взЬЧ Ь,Ь,в, Р, Ч ЬЬв",РЧ в", вР, ч в", в,Ь,Р,Г вЬР 1( ЬЬР Ч ЬЬв Р Ч Ь= М,Р, 1 М,Р Из представленного очевидно по строение устройства для любого четного значения основания системысчисления,...
