H03M — Кодирование, декодирование или преобразование кода вообще

Номер патента: 1398099

Опубликовано: 23.05.1988

Авторы: Брагин, Орлов, Писько, Страшкевич

МПК: H03M 1/66

Метки: цифроаналоговый

...о т -л и ч а ю щ и й с я тем, что, сцелью повышения точности при сохра. нении быстродействия, введены генератор ортогональных сигналов,ш+1 фильтров нижних частот, ш+1 импульсных токовых ключей, информационные входыкоторых объединены и подключены квторому выходу источника опорного тока, управляющие входы подключены к.соответствующим вьжодам генератораортогональных сигналов, выходы подз 139рающий сигнал. В результате диод 8первого импульсного токового ключа 3закрывается, а диод 8 второго импульсного токового ключа 3 открывается.При этом ток,опорного источника 1 тока переключается из первого испульсного токового ключа во второй.В течение некоторого времени после момента г транзистор 13 второгоимпульсного токового ключа 3 остается в...

Номер патента: 1398100

Опубликовано: 23.05.1988

Авторы: Замчевский, Золотарев, Кутафьев, Фролов

МПК: H03M 1/66

Метки: самоконтролем, цифроаналоговый

...аналоговый сигнал, сОответствующий преобразуемому коду.В режиме метрологического контроля по входным шинам 8 поступает нулевой код. Переключатели 4 и 5 находятся на первом этапе контроля в положе"3 139810 нии, указанном на чертеже. На информационный вход (и+1)-го разряда блока 7 с выхода элемента НЕ 10 поступает логическая единица. Сигнал развертки кода, поступающий по шине 9, приводит к появлению логических единиц на выходах и-го и (и)-го разрядов блока 7 которым вследствии инверсного включения соответствуют 10 веса +1 и -1 и соответствующие величины сигналов на первом и втором выходах блока 3. На выходе сумматора 2 и на входе элемента 1 допускового контроля должен при этом сохраниться 15 нулевой сигнал.При отклонении реальных весов...

Номер патента: 1398101

Опубликовано: 23.05.1988

Авторы: Державин, Клименко, Коньков, Сироткин

МПК: H03M 5/10

Метки: двух, код, частот

...черезпервый 3 и второй 4 синхронизаторыи второй элемент ИЛИ 7 поступают насуммирующий вход второго реверсивногосчетчика 16, а задержанные в первом9 и втором 5 блоках задержки значенияэтих частот через третий 11 и четвертый 8 синхронизаторы и первый эле"мент ИЛИ 12 поступают на вычитающийвход второго реверсивного счетчика 16.Таким образом, на втором реверсивномсчетчике 16 независимо формируетсякод суммы частот колебания струн.Одновременно с этим на вычитающийвход второго реверсивного счетчика 16поступает эталонная частота, котораяформируется делителем 19 частоты.Эта частота поступает на вычитающийвход второго реверсивного счетчика 16через пятый синхронизатор 20 и первый элемент ИЛИ 12, а задержанное втретьем блоке 21 значение...

Номер патента: 1398102

Опубликовано: 23.05.1988

Авторы: Есин, Потапов

МПК: H03M 7/00

Метки: шифратор

...соогнететуэщей дно;иной код 0101 1 Омбггца 1 егг;гллестргртмся таблицей, где н столбце Зьгходцс код на Выводах л шестнадцати стро С ках записаны кодовые комбицаци четь- рехраэрядцого двоичного хода ца нь: - кодах )1,2,9 и 14 шифратора и соОтдетс"иуг 11 е им ронни ФОрмгр 7 емь 1 х напрякеций 1,г - ВьСокий уровень на пряггсеция ). - низкий уроэець цаггря;ен 1 я 1а н с.эл бце 3 аих ание Вьэ сдов шифратора" г каждой строке указаны номера (номер) Вынсдон шифратора, один из которьгх можно соедгпгить с одним из выводов 11,12,9, 18 и 14 для получения необходимой двоичной кодовой комбинации, причем черезУ дробь Обозначены дна в.Вода,-любой из которых можно соединить с одним из выводов 1 12,19,18 и 14 для пол,- чения соотВетствующей двоичной...

Номер патента: 1398103

Опубликовано: 23.05.1988

Авторы: Акулинчев, Хлевной

МПК: H03M 7/18

Метки: код, кода, модулярный, позиционного, числа

...чис.-.ла А по модулю Р в блоке 1.1, поокончании которого на входе 11.1 появляется импульс и блок 3 Формируетна выходе 10.1.значение кода, которому соответствует код основания Р 2,.на выходе блока 2.1. В то же время навыходе 9.1 появляется импульс, который разрешает преобразование числа1 Апо модулю Р в блоке 1,2,и.2по окончании которого на выходе блока2.2 появляется код следующего основаеия Р 22 второй ступени. Аналогичнымобразом число преобразовывается востальных ступенях,По окончании преобразования в последнем блоке 1,п на выходе 7 Сформирован импульс, который разрешаетсчитывание результата преобразования/е А/Р // на выход б,Рил Ри.2Ь.ина выходе 10.п сформирован код Ра блок 1.п начинает преобразование//А/ / / по модуКз. 1 и,2...

Номер патента: 1399888

Опубликовано: 30.05.1988

Авторы: Дромашко, Стешенко

МПК: H03M 1/26

Метки: вала, код, поворота, угла

...дискии ФСУ 6 и 7 расположены так, чтобы висходном состоянии коды на выходах 25ФСУ 6 и 7 совпадали. Силоизмерительная муфта 3 может быть предварительно закручена до некоторого начальногомомента, который фиксируется двумяупорами 15, установленными на полувалах 1 и 2, Начальный и конечныймомент силоизмерительной муфты 3 имомент инерции кодового диска 5выбираются в зависимости от диапазонаизмеряемых моментов или ускорений.Момент инерции может задаваться инерциальной массой 16.Преобразователи 9 и 10 кодов должны обеспечивать преобразование результатов отсчета в удобном для оператора цифровом или аналоговом виде.Преобразователь работает следующимобразом,При измерении моментов к полувалу 1 присоединяется привод, а к полувалу 45 2 - нагрузка....

Номер патента: 1399889

Опубликовано: 30.05.1988

Авторы: Февралев, Чередов

МПК: H03M 1/46

Метки: аналого-цифровой

...схема преобразователя.Преобразователь содержит аналогоцифровой преобразователь (АЦП) 1 поразрядного кодирования, ключ 2, сумматоры 3 и 4, блоки 5 и 6 сравнения, инвертор 7, элемент ИЛИ-НЕ 8.Преобразователь работает следующим 15 образом.Входной сигнал поступает на вход АЦП 1 и на первый вход блока 5. С (и)-х выходов АЦП 1 на сумматор 3 поступают эталонные напряжения 20 Пю По цоа с и-го выхода 242 п АЦП 1 - на ключ 2, на сумматор 4 поПоступает эталон - . Коммутация эта 2 п 253)олонного напряжения - производится ключом 2,для которого управляющим сигналом служит значение напряжения,поступающее с (и+1)-го выхода АЦП 1, С выхода ключа 2 скоммутированное напря 30Цожение - поступает на и-й вход сумматора 3.На выходе сумматора 3...

Номер патента: 1399890

Опубликовано: 30.05.1988

Автор: Шпин

МПК: H03M 1/64

Метки: код, перемещения, преобразования

...код, реализующего предлагаемый способ.Иагнитострикционный преобразователь угла поворота вала в код содержит акустический волновод 1, основание 2, вал 3, входной электроакустический преобразователь 4, выходные электроакустические преобразователи 20 5 и 6, усилители-сумматоры 7 и 8, сумматор 9, фаэосдвигающий элемент 10, генератор 11, блок 12 преобразования фазы в код.Иагнитострикционный преобразова тель угла поворота вала в код рабогает следующим образом.Под действием синусоидального опорного сигнала генератора 11 с помощью преобразователя 4 в волноводе 1 возбуждается акустический сигнал в виде стоячих волн. Каждый выходной электроакустический преобразователь 5, размещенный относительно волновода 1 на расстоянии, равном, формирует35 на...

Номер патента: 1399891

Опубликовано: 30.05.1988

Авторы: Гребнева, Мариничев, Сапрыкин

МПК: H03M 3/02

Метки: аппроксиматор, дельта-модулятора

...12.20Отводы линии 8 задержки выполнены равномерно с шагом Т/и, где Т - период повторения тактовых импульсов, и - число разрядов каждого из регистров 2 и 3 или число элементов И в каждой группе 41-4 и 5 -5 .Аппроксиматор дельта-модулятора работает следующим образом.Входной ДМ-сигнал поступает на входы 10 и 11, причем на первый вход 10 подаются сигналы, соответствующие логическим единицам, а на второй вход 11 - логическим нулям в ДМ-сигнале,Импульс, записанный в регистр 2 или 3, по тактовым импульсам с генератора 9 продвигается по регистру 2 или 3. Каждый новый импульс на входе регистра 2 (3) обнуляет регистр 3 (2).С выхоДов регистра 2 (3) сигналы 40 через соответствующие элементы И группы 4 (5) по тактовым импульсам с выходов линии 8...

Номер патента: 1399892

Опубликовано: 30.05.1988

Авторы: Ковшов, Пурцеладзе, Тавадзе

МПК: H03M 7/12

Метки: двоичного, индикатора, код, кода, многосегментного

...подаче на входы устройства кода 4.1 должны индицироваться сегменты д, е, 1, 1, р+7.13+714,которое означает, что сегмент ц индицируется при подаче на входы устройства кодовых комбинаций 100.0010,100.011, 100.0101 и т.д.Преобразователь может быть построен и на основе использования уравнения ложности, под которым понимается логическая функция, принимающаязначение, равное нулю при неиндицируемых состояниях сегмента,Для сегмента д может быть составлено н соответствии с табл.1 следующее уравнение ложности;р(а) = 4.1+4,4+4,9+4.10+5,3+ (2)+5,4+5 . 8+5, 9+5 . 10+6. 12+7, 6+7, 10+7 . 12,Уравнение (2) означает, что сегмент ц не индицируется при подачена входы устройства кодовых комбинаций 100,0001, 100.0100, 1001.1001 ит.д., а н остальных случаях...

Номер патента: 1399893

Опубликовано: 30.05.1988

Автор: Урбанович

МПК: H03M 13/23

Метки: исправления, стираний

...модулю два.Устройство работает следующим образом.По сигналу "Пуск" за Н тактов через вход 13 в регистр 1 записывается и-разрядное принятое слово, а в ре-гистр 3 - вектор ошибок. Если число стираний не больше заданного, то все ошибки исправляются, в противном случае по единичному сигналу на выходе 14 информация с выхода 15 не используется.На выходах блока 5 элементов ИЛИ устанавливается принятое кодовое слово с единичными символами на позициях стираний, причем на одних выходах устанавливаются информационные, а на других выходах - проверочные символы. В блоке 6 происходит обнаружение ошибок. Число ошибок не должно превышать г, причем в каждое из уравнений (1) должно входить не более одного ошибочного символа. Например, для кодас К=9 и...

Номер патента: 1399894

Опубликовано: 30.05.1988

Автор: Залманов

МПК: H03M 13/05

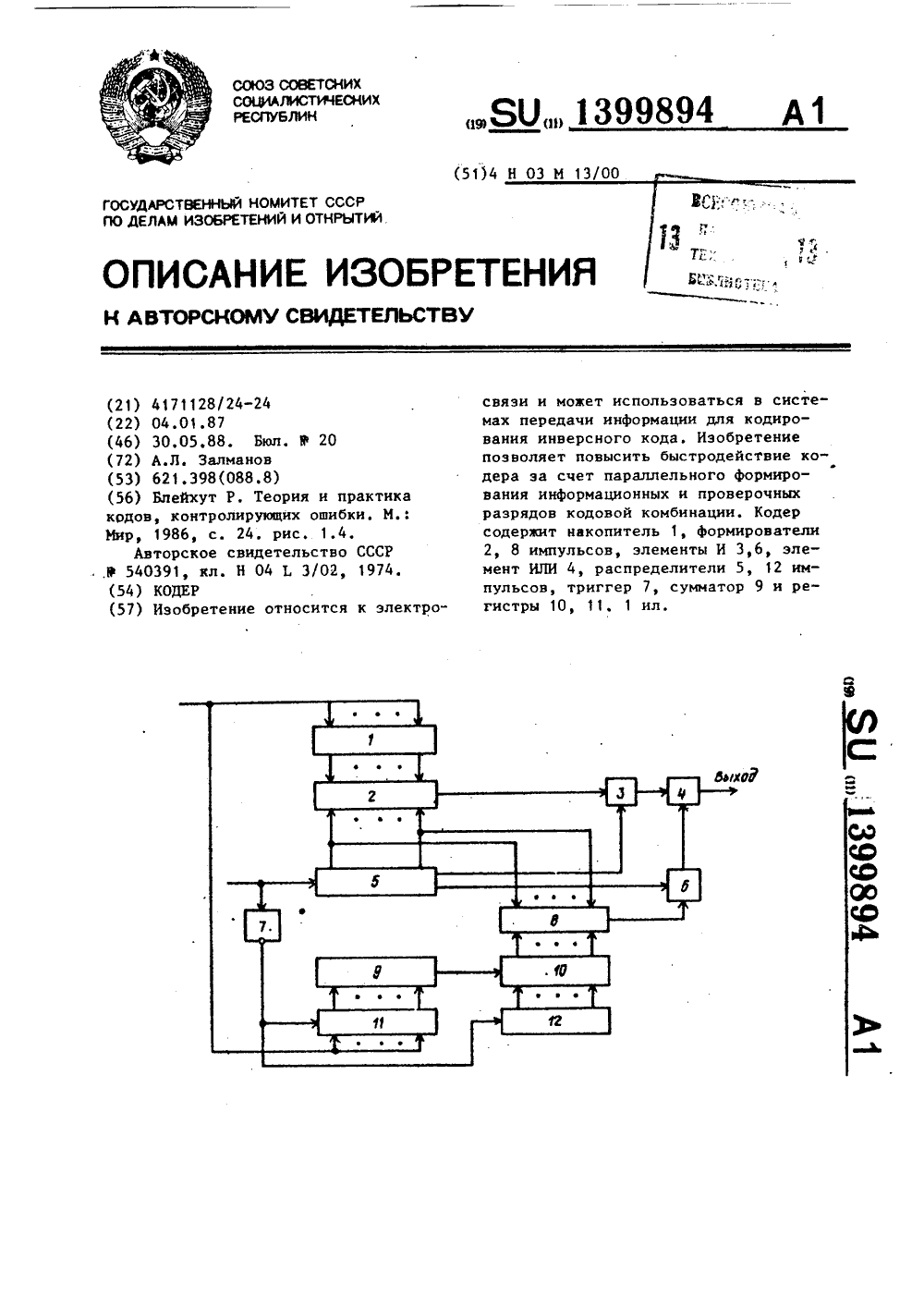

Метки: кодер

...символу кода, Этот сигнал на нулевом шаге распределителя 12 записывается в первую ячейку памяти буферного ре-, гистра 10, Под действием первого импульса с выхода триггера 7 в регистре 11 происходит сдвиг информации на один разряд вправо и одновременно переход распределителя 12 в следующее положение, Таким образом, благодаря циклическим свойствам инверсного кода сигнал, соответствующий второму проверочному разряду, с выхода сумматора 9 на первом шаге распределителя 12 записывается в следующую ячейку памяти регистра 10 и т.д.По окончании первых 1 импульсов распределителя 5 на второй вход элемента И 3 подается запрещающий сигнал, а на второй вход элемента И 6 - разрешающий сигнал, Под действием вторых 1 импульсов распределителя 5...

Номер патента: 1401460

Опубликовано: 07.06.1988

Авторы: Дудоров, Иголкин

МПК: H03M 13/33

Метки: импульсов, синхронизации

...3вторым входным импульсом синхронизации (фиг. 2 в), поступившим на второйвход элемента И 2. Время формирования расширенных импульсов одновибраторами 1 и 3 выбрано равным 1,5-1,8периода следования импульсов синхронизации Т.Таким образом, одновибратор 1 запускается от нечетных импульсов,одновибратор 3 - от четных импульсов.Выходные сигналы одновибраторов 1 и 3имеют взаимное перекрытие во времени(фиг.2 б,в) и суммируются на элементе 5ИЛИ 4, на выходе которого потенциальный сигнал (фиг.2 г). В случае пропадания импульса синхронизации один изодновибраторов 1(3) ие сформирует расширенный импульс (фиг.2 В) и на выходе 55элемента ИЛИ 4 (Фиг.2 г) появится сигналоб отсутствии импульса синхронизации,Расширенные импульсы с...

Номер патента: 1401461

Опубликовано: 07.06.1988

Авторы: Музыченко, Новиков, Рыжевнин, Шлыков

МПК: H03M 13/47

Метки: двоичного, единиц, кода, количества, модулю

...- на вычитающий входсчетчика 5 чо модулю К. При этомкаждый раз к содержимому блока подсчета единиц по модулю К группы бприбавляется, а от содержимого счетчика 5 по модулю К отнимается единица. Работа продолжается таким образом до обнуления блока 6 подсчетаединиц по модулю К. В течение всеговремени работы блока 6 подсчета еди"ниц по модулю К он нулевым логическим сигналом на своем первом выходеблокируетпрохождение тактовых импульсов на выходы элементов И 7 +,31401 7, . Пусть к началу процесса обнуления в блок 6 был записан код числа щпо модулю К, где щ- число1единиц в группе входных информацион 5 ных щин 10. При этом за время его1 собнуления на вычитающий вход счетчика по модулю К 5 поступает К-(щ)щодК импульсов. В результате от его...

Номер патента: 1401602

Опубликовано: 07.06.1988

Автор: Пекарский

МПК: H03M 1/14

Метки: аналого-цифровой

...1 й дрейф ЗУ 2. 1 Оцу ВтороОы ктд и( ) Бь и к к ) 3,111 0 ко р( кци и размыкается (фи 0 с. 1 его тороп клк)ц О;тется разомкнхтьг) ( 1)ИГ. 0 2), кондес- тор зла 5 коррекции хранит и(1 -.ч;ик) о лрефс ЗУ 2 В )ец(нис нс(к(.1(ч. ( Коппс)ССТВЫ ТКТОВ. Т(",:10 15 20 25 30 35 40 45 50 55 5В течение четвертого, пятого, шестого и седьмого тактов осуществляется поразрядное кодирование для получения первого самого старшего десятичного разряда.В начале четвертого такта программируе. мый импульсный блок 33 на выходе 42 вырабатывает сигнал (фиг. 5 л), который включает триггер 34, в результате чего на выходе ЦАП 30 появляется опорное напряжение с весовым коэффициентом, равным 0,8, Это напряжение вычитается из выходного напряжения ЗУ 4 с помощью...

Номер патента: 1401603

Опубликовано: 07.06.1988

Авторы: Баранов, Свирин, Фролов

МПК: H03M 1/18

Метки: аналого-цифровой, многоканальный, программируемый

...20 и 21 определяется выражением(м = т Нв50 где О, - напряжение, подаваемое на нг вход опорного напряжень;я 1 - мгсщтаб выходного сигнала,пределяемый кодом 0 изменяющимся от 0 до 1.Перемножгющие преобпязователи 20 и 21 с резистивнй сеткой ВЙ и измерительного тракта в зависимости от частотного спектра входного сигнала.Входной сигнал суммируется с сигналом отрицательной обратной связи на аналоговом сумматоре 11, причем коэффициент передачи входного напряжения определяется перемножающим преобразователем 20, а коэффициент пере О дачи цепи обратной связи - перемножа - ющим преобразователем 21, Инверсия сигнала обратной связи осуществляется аналоговым инвертором 12. Обг аналоговых запоминающих блока 14 и 15 управляются...

Номер патента: 1401604

Опубликовано: 07.06.1988

Авторы: Апреликов, Домрачев, Забокрицкий, Лавров, Подрезов, Слепич

МПК: H03M 1/10, H03M 1/24

Метки: вала, код, поворота, угла

...фильтра 3, вызванное остаточным напряжением электромеханической шкалы 2. Уровень опорного напряжения О 4 компаратора 4 превьшгает уровень опорного напряжения О 5 кол)паратора 5, но не превышает максимального значения выходного сигнала 12 Фильтра 3. ВыходноЙ сигнал 13 фильтра 3 и уровни опорных напряжений О 4 и О 5 первого, второго компараторов 4 и 5 показаны на выходе на Фиг. 3.Триггерная защелка 1 используется для формирования на выходе преобразователя одного импульса положительной полярности при формировании серии импульсов на тактовом входе ,К- триггера 1 О. Зто осуществляется следующим образом; при Формировании на тактовом входе К-триггера .0 серииимпульсов положительной полярности,К-триггера 10 опрокидывается так,что на его...

Номер патента: 1401605

Опубликовано: 07.06.1988

Автор: Чибухчян

МПК: H03M 1/06, H03M 1/24

Метки: вала, код, поворота, угла

...пост па,г сутусон аНН 5 Й и но спнсо и- На Е . НЕХОЕ 5; - 50 СО;ОД 5 Сл;: .". 1- О ь, 1 г; КГ г 11 сс 1 .ст г 1 гЬ 11 тт 1ч т 30 1 С 11 Ргч 1111 ИКГЬ ЗтУ ЙОРК 1 лРттОТ; тс 1 ОИ;.с,-Отстст 1 г 1 ст 1 Р ОТ 1 тГт ттт,11 тУГО с:,;Л ,-г 1 Ьс" К КО,".Гн ялсБ -,т гГсесб раз. : - -: угла псвсоЯ ва и,;:;,дьз и - ;т: и ".х че рс осОв вг 20 а-е,:.:; С;1Г; - 5.,1 Х ф гОР Е МН К С В"Д : 1 Д За яз 279.,55 Т 5 паж 928г и 111 11:ЧНИ 1 Г 1 Госу".Ярствного ксь :тета СССпо делам изобретений и открытй 113035, Москва КРау 1 схая н".б., др о и -;, т"з ес - и слг 0 а фи ч . с х с е п р е гп р,. - .с туд.: с кнуг ;а 1 е и косщ,сг;даЛЬНЫй С ГНЯИЬ С ВЬГХГгВ Д 1,фо .; -пяд ьнго ус и.те ля 9 к 11 ЛГс тугаОт нвг:11 б;1 ока 1 3 фгр:1вания вьгхопогскаждакс торыЙбЬ;ТЬ...

Номер патента: 1401606

Опубликовано: 07.06.1988

Авторы: Альтерман, Мельников, Шакурский

МПК: H03M 1/26

Метки: код, перемещения

...пассив цых участков дорожек 19 и 20 янял - г ичца элементам 7 - 11 на фиг, 2,Ос 1: нрагпеция кодовой маски 31 тлсг - ного отсчета соединена с обьектом перемецгения и через понижающий редуктор 29 с передаточным отопРцие 1 10;1 (К:1) с осью врящеггия кодвой маски 30 грубого отсчета.Преобразанатель работает с:ге;ующим образом,1 ри перемещении кодовой маски 1 Г 5 (фиг, 1 и 2) относительно цепл;гвиж - ных считывающих элементов- 15 -. ряницу активного (пассивного) участка всегдя пересекает только ади тынающих элементов- 15, на выходе которого изменяется уровень логического сигнала, т.е, кодирование яв;гяется однапеременным по всем дорожкам,а значит неоднозначность считыванияинформации исключена,Считывацие с двух любых соседцих дорожек...

Номер патента: 1401607

Опубликовано: 07.06.1988

Авторы: Ковбанюк, Корниенко, Юркив

МПК: H03M 1/30

Метки: код, перемещения

...лриналичии движениЯ вправо в областиПтВОС И дВИжЕНИИ Вт;ЕВО В ОбЛЯСГНнус. К а выходе з т:,емент Я 2 - 2 и -РФОРМИРУЮТСЯ СЧЕТ-тЫЕ ИМПУЛЬСЫ ПРИличин движения влево в области июси лри движении вправо в об.асти минус,1 ри поступлении счетгых имлульсов ня вход сут 11 рОВяния ( ВВ 1 чит я 11 я, реверсивного счеттика 11 блок 1.". тн- дикации фиксиа гет увеичсНис ( мет:ьшекНе Ябсо:тютна : Величинз леа еме"ксчета СО знаком тай области. Рай ЛРОИСХОГ(11 Т Г;ЕРЕ 1 ЕЕНИЕ,Элемент ЛИ / и элемент И Б Вылег 1, ЮТ ОПОР НЬ ЙМПУЛЬС,. 1 ОС 1 тлат1 й НЯ вход сброса с Вел сизого счстчика 11, При днижетии ВГрана Спарншй ИМ ПУЛЬС ВЫЦЕЯ Е"С 51 ПРИ СГВПЯЕ.ИИ ЗЯ ДЕРУЯН 1 О ГО Н Я Т Яг( 1 ИМЛУ ЛЬ Я 11 ЯЧЯ,.Я1 1 ВЖЕНИН В:т ВО ОГСГ,ВЬй ИМ;ЧС 1 ЬС С браэ" Ет СЯ...

Номер патента: 1401608

Опубликовано: 07.06.1988

Авторы: Коваль, Краковский, Чайковский

МПК: H03M 1/38

Метки: аналого-цифровой

...единиць: которых ялетс сигналом Для потребителя о готовности кода очередного отсчета измеряемого сигнала. После годачи ня птицтт 9 импульса "Пуск" В АЗУ 5 записывается значение измеояемого сигнала, существующее на его входе в это время, Далее циФровой тиэмеритель разности аналоговых сигналов (блоки 1-3) за Время обозначен ное на фиг. ч кяк Измерение", вьдает ца первые входы сумматора 17 код разности между значением отсчета сигнала и потенциалом скорректированной уставки значения (отклонение от среднего значения), Сумматор 17 добавляет (с учетом знака отклонения) код разности к коду уставки среднего значения и результат записывается в регистр 18 выход 24 которого подается по пине 25 потребителю одновре- МРНЦО С СИГН 51 ЛОМ 1 ОТОВ...

Номер патента: 1401609

Опубликовано: 07.06.1988

Авторы: Гаманко, Клименко, Коньков, Косарев, Сироткин, Шапошник

МПК: H03M 1/60

Метки: код, частоты

...ВКОЦ, 1 РИ З ТОМ ВХОЦНсая ЧЯС ТО" с 10 С Гг"пает ня синкронизас тор з и через;)ламент й О нд злемент 3 задее( иВыкодя ГОс,ВднеГО ВКОдная час О таЧЕРЕЗ СИНХрОНИЗатОр Г ПОСТ.,паа"ВсИИТДОЦИЙ ВХОД Р ЕВЕР( ИВ НОР(1Ка 7 с На КОТОРОМ )Осмйр 3 ЕТС;с,овых импульсовчисло разрядов с актами )-. элементе 3 задержки;,текущее значение частот:,;номинальное значение частоты. 20 со с т авитель Ь С 1"рнс в егяь, Гор ." .," уич 1 ге ккТира 928 П д, кс.цос БНИИ 111 И 1 осударственного коми-е 1.л СССР пс делм изобретений и О гкры 1.:11.:ПЗ), 1"1 осквя, Ж. Раушская цаб.:л, Проектная,Произ: одствецно -псии 1 рафическае предприятз;е, У; вОио:.,1. - частота генератора . т:;к". Ф о р и у п а и з о б р е т е н и я Преобразователь частоты в код, содержащий...

Номер патента: 1401610

Опубликовано: 07.06.1988

Автор: Черкасский

МПК: H03M 7/18

Метки: модулю, остатков, формирования

...2= 13, .Образ; ется 6-разряеь:1". Нь. Г-. КОтОрЫй ДаЕС ОбраЗурт:я ц аМ 1 т. - ний положитетьцый ньет, 1 ля =-О; О в сумматорах 7. - 7Складь 1 ятя Г4, = 8 ОИ; т ЕСЛИ Грнт Зт л Б ЗНИК ЯЕТ ПЕЕЦОС: 1, Что СООТВРТ 1 1"сР т СЛЧ Яс, КО тта ттО 1;ЕТС Я 1 Еи 1 С БО ",1 с Г с. ), ЯИМЕ.НЬГИЙ ОГ.ГсО: т.1;11 П мается с. выходов с;тмстяттров 7 чррт 3 мультиплексоо б, ЕГ.1 и сигналя нОся ня су 11 мято эе 7 г р 1 о вцика е". ОСТЯТОК ПОДЯЕТГя НЯ НЬГХОВи 1,.; ут- мЯторы 7 с вьгхотО сумма.о ОР Е - ., убт Исклкченле Госта,ляет с;у айГ = Г 1 =- 11. = 101 и 11 РИ Г = 1,:11,она входах злр лента 5 заг.рета утано -твятся все1, я ня инверсцом 1 ых 1;1 ОбраЗуртС. Л . 3 Ст СИГ ЯЛ За: Отет блок б злеметон 11 и; на;ьх рОЙСтна С;браЗуЕ" Ся КСтд "1 с 1 т цга-,:;, - ьто...

Номер патента: 1401611

Опубликовано: 07.06.1988

Автор: Пустыгин

МПК: H03M 13/09

Метки: декодер, общей, проверкой, четность

....1сБОЛО 5 .Ч)50,(10) ВКОДОВОМ (,г;ОВРс ПРТ 3 ВЬ И И 13 сооОИ В);Н Г, .г глистСЛУ)Г(а Г ЕЛР РНОРДл; - РНЯ,О )М( В г) , )КГ) я .лЭММИНГа . г 3 тб = ( ЬсК)1 3(т(тНИС 1 рнняЭ Ой г О 1 Л Эл т. л - :ТИ На Р 5 ИтЯЛВНЬЕ:Но От т( 5; О. р Р Г-.ЭУЛБаТЕ .-:ЕГО ПРР;ге "ЯК)то: ".ИстДРО 1Б И Ь., с При - ОМт .3 Ь(Пот 1 )Л. В. НИЛИ"ТЕЛИ 3 И т На СООтВРТСТВ)с 5)сК РРГИС ГрЯх ГДБНЯ 5 сбт)аньг - Р) я, ":,: ярое 3Ст(ММЯТО РЬ НО М ОДУЛБ ДЗ Я . алНРРЯТОРИН (г)0 Я ;,1:,1 "ГО )РКОДЯ СТРОИТСЯ ЯНЯЛгЭГ)тЯНС В;ОР: МУ В 1- тИСРТЕЛХ) И Р ОСгЦ(РС ( Ч, 5(ДаноркаНИЕ На КаждОМ таКтЕ СР:Ота -", цаОбраЭуОБий ЭЛЕМЕНТ С НОР а Ятя.Д(-.ШИфРЯТОР 6 СОСТОЯНИЙ гфОРИРУРТНа ТРРБОс ЗЫХОДР СИГ 1 ЯЛ ООТВлТствуощий услоБ Рц 51 =- ОООО , Я на В тром " т т гсО,ДЛЯ Коа ,3 с 2.(4 В Г....

Номер патента: 1401612

Опубликовано: 07.06.1988

Автор: Комаров

МПК: H03M 13/19

Метки: кодах, коррекции, сбоев, циклических

...1 5 пгэсо)3 т ВЫРЯбат:тцза 3)1 тнй ИМПУЛЬС Ссс РсСЯ(фиг,. 2 К) .который через цгтрв ук) г.)уп- ПУ О ЭЛР с РНТОВ Ит У,РЯВЛ 5 Ем Ю ДР 1 ВИф РатОРОМ 3) ПОСУПает Ца Гтх;ЦЫ УСТЯНОВКИ ЦУЛЯ ВСРХ РЯЭРЯД(Н РЕГИГ ГРЯ 3 И ПРЕ 130 ДИ т ИХ В ГОР г Р 5 Ц - С ттЯ Т О П ОДВ Е 1) У(Д ЯЮ ТЯ гт УЛ Е В ЬР С О С т О Я Н И Я разрядов,5 СПри ис чРзнов ееии истинной (.ини" ЦЫ ВСЕ РЯЭ 1)ЯДЫ РЕГИСТВЯ ц ОКЯЗЫВЯЮТСЯ В СОС.тОЯНИИ НУЛЬ,. Б 33 ОМ . ОЯС срабатывя.ет элемент И 85 .Игпя; с КОТОРОГО,: РОйДЯ ОДИН ЭЛЕЕнт"РУТ - а пы 1 элементов г, управляемой цещиф- РатОРОМ 5., УСтаНаВЛИВаЕт тзт ОЯЗРЯ,Г: регистра 9, В котором до.п;(на быть ИСКЛЮЧЕНИРМ РаЗРЯДа С ИС- Кцнс)1 ЕДИ- ницеЙ, номеп которого 3 яцьг;н 3 г че ." ЧИКЕ 4 с 1"1 Ца КОТОРЫЙ ПО(УЯР" ЗЯП)3 тЯЮИЙ ПОТЕЦгИЯЛ...

Номер патента: 1401613

Опубликовано: 07.06.1988

Авторы: Данилин, Зиновьев, Зяблов, Портной

МПК: H03M 13/05

Метки: блочных, кодек, кодов

...пЭотличеээ от нуэео О (О О О)в блоке 12. в качестве соответствующего столоцак (;) к ( Э) к ( )(/3 9 ) 1 с " Р Э, ) э.) п1кматриць В выбирается столбец, отвечающий тому Внутреннему сигналу, который получается прибавленным к принятому сигналу (р , 1,эм 1)ф тф ввектора ошибки (е , е Э,,е .,) ) в соответствии с алгоритмом кодирования.П р и м е р,Сигналы АФМ, 1=2, М=2 (Фиг.5), т,е. два последовательных Во Времени четь;рехпоэиционных сигнала АФМ используются для Форми)1 с, 2 Д(е)(ОДеРЯ ( (,3 в),.ОД);Ов :, ., 1 со,ееКоде)( 61101 нц; кодов:10)но расс(".а ривать как асс(арятурную релизацию М НО Г 0 М Е Р Н 0 Г С С И Г 1( с:. Л а, П 0 С ТЭ 0 Р Н и 0 Г 0на баае обОбщеносе каскадн 010 кодаС(ЯРЯ)(Е ТРЯ)(И . Р- К) Г - Ра 3 И( ОВОС ТЬ"- п 1 п(л -) -...

Номер патента: 1401614

Опубликовано: 07.06.1988

Авторы: Захаров, Наумов

МПК: H03M 13/51

Метки: аналоговый, декодер, кода, ортогональными, проверками

...ГОБ си на:зы ( разрядньгх выходов ярерцог СДНИОЗОГО РЕГИСТР 3 К)С ТЧП;т га ПЕРВЫЕ;ЗХДЫ а Ца (ИЗ атОРЯ2 1 КО т- ром про 1 15(дится прогзерка 2 пя)и(1 е В КажДОМ ПЗ ГРОВЕРОЧ(ЫХ УРЯВЦ(.Ццй СИСтЕМЫ С:Р"ОГОЯЗ(ЬНЬГХ ПРО;ЗС РОК ОД- ЗГ Г( С т(Р Т(г С СГМН СЯ . " ,;:., П Х СС)- л:бо урзцц(ции акое,зал чин Обцару- ЖИТС 51ТО б (я Годаря ВЫХОд И 0 ( И Г а лам аца, п(затора 1 1 ос т; зао 15 к:а вторые ус та ново чные Бхсд,. Ос цо.-ПО 1 сИ МаРКЕРПСГО С;1(ЗИГОВЫХ Р 1 .т,:ОН стертьпз симвсз(;аязрявляе г я тяк, чтобь ура 1:ение выполцяпо ь, . - . сооз . ветстнус й вяз ояд маркер с ге реист . ра 3 устава в)пива ется в ву. з;ое состояние, Если 1 е обнару)кев урявн: пиис едкцстневцым стерть 1 символо З, тс ИСПРЯЗПЕЗ 5.Е НЕ ПРОИЗВОДИТРЯ. Цаннние...

Номер патента: 1403368

Опубликовано: 15.06.1988

Авторы: Андрушкявичюс, Кондрацкис

МПК: H03M 1/06

Метки: измерительной, информации, регистрации, сбора

...19 или20. ОУ 11 и 12 применены для уменьшения длительности переходных процессов, подавления помех, вызванныхсигналами управления аналоговыми ключами 19 и 20, а также для компенсацииразброса параметров аналоговых ключей19 и 20. Коэффициент передачи усилителей-преобразователей 2,1-2,0 практически равен коэффициенту трансформации трансформаторов 10,1"1 О.И (К =1). Для обеспечения необходимойчувствительности и частоты измеренияприменены усилители 3.1-3.И, к выходам которых через аналоговый коьягутатор 4 подключается АЦП 5,Питание усилителей-преобразователей 2,1-2.И и блока управления ключами 19, 20 осуществляется усилителем 8мощности, к выходу которого подключены трансформаторы 9.1-9.И, Переменноенапряжение на вторичной обмотке...

Номер патента: 1403369

Опубликовано: 15.06.1988

Автор: Козусев

МПК: H03M 1/10, H03M 1/66

Метки: времени, преобразователей, установления, цифроаналоговых

...В момент достижения напряжением генератора 18 напряжения ЦАП 17 срабатывает компаратор 19, формирующий строб-импульс, Так как стробирование компараторов 6 и 7 происходит заведомо позже окончания переходного процесса, то они фиксируются в единичном состоянии. Строб-импульс через элемент 8 задержки и элемент И 9 поступает на триггер 10, а через элемент ИЛИ 11 вновь запускает генератор 2. Начинается следующий такт измеренияСигнал с выхода триггера 10 уменьшает на единицу код счетчика 12, соответственно уменьшается выходное напряжение ЦАП 17, Пилообразное напряжение генератора 18 теперь быстрее достигает значения напряжения ЦАП 17, а строб-импульс сдвигается на определенную величину к началу переходного процесса. При этом длительность...

Номер патента: 1403370

Опубликовано: 15.06.1988

Авторы: Грехов, Калинин

МПК: H03M 1/14

Метки: напряжение-код

...будет приложено разностное напряжение, представляющее ошибку преобразования в аналоговой Форме.Поскольку напряжение ошибки все же меньше по величине напряжения И, то оно усиливается в необходимое число раз этим дифференциальным усилителем, а затем преобразуется низкоточньпч АЦП 18 в цифровой код, поступающий на кодовые входы высокоточного ПКНЗ, формирующим младшие разряды кода. Этот цифровой код, преобразуясь в аналоговую Форму, компенсирует напряжение сшибки на выходе высокоточного ЦАП 4 благодаря возникающей отрицательной обратной связи в контуре, включающем дифференциальный усилитель 17, низкоточный АЦП 18 и высокоточный ЦАП 4. Эта отрицательная обратная связь приводит к уменьшению напряжения ошибки на выходе высокоточного ПКН 3...
