H03M — Кодирование, декодирование или преобразование кода вообще

Номер патента: 1325718

Опубликовано: 23.07.1987

Авторы: Саперов, Трубицын, Цупрев

МПК: H03M 13/05

Метки: двоичного, кода, передачи

...число единиц больше Ь/2, та пороговый элемент 25 формирует на выходе единицу, если меньше либо равно Ь/2 - нуль.С выхода элемента 25 значение сформированного разряда заносится, в регистр 1 Э сдвига, после чего блок 15 перемножителей производит операцию Х У (1 Т) и подачу данного значения на многовходовой сумматор 19.Работа блоков 3, 15, 17 и 19 полностью аналогична работе блоков 2, 4, 6 и 8. Код с выхода сумматора 19 подается на первый вход сумматора 21, который в каждом Т производит вычитание этого кода из кода с выхода аналого-цифрового преобразователя 20.Применение предлагаемого устройства для передачи двоичного кода в аппаратуре передачи данных позволяет повысить достоверность передачи информации за счет определения в каждом...

Номер патента: 1327289

Опубликовано: 30.07.1987

Автор: Попов

МПК: H03M 1/10

Метки: аналого-цифровых, преобразователей

...в гистограмму включают лишь те коды АЦП, которые попадают в установленный для данного цикла поддиапазон п, 11, На фиг, 2 асхематично изображена гистограмматех результатов многократных измерений калибровочных сигналов, которыепопали в указанный поддиапазон в результате перебора всех кодов младшего ЦАП от О до максимального.После завершения очередного циклаопределяют новые параметры и производят следующий цикл измерений. Процесспродолжают до тех пор, пока верхняяграница очередного поддиапазона нестановится равной или большей правойграницы динамического диапазона АЦП 1.Верхней границей последнего поддиапазона измерений является правая граница всего указанного диапазона М.Произведенное указанным способомтестирование каждого поддиапазонап...

Номер патента: 1327290

Опубликовано: 30.07.1987

Авторы: Ромадин, Семенчук

МПК: H03M 1/14

Метки: аналого-цифровой

...5 формируется код старших разрядов который поступает на входы ПАП 12, В момент времени С выдается команда на анаглоговый переключатель 7 для подключения выходного напряжения ЦАП 12 на инвертирующий вход операционного усилителя 11, Время Т, - необходимо для устранения переходного процесса ЦАП За время С - операционный усилитель подготавливается к работе в следующем интервале С- . Это достигается подачей на оба входа ОУ соответствующего напряжения смещения Е , образованного измеряемым напряжением с коэффициентом деления /2 делителя 1, т.е. на выходе ОУ устанавливается напряжение Б /2.Перепад выходного напряжения ОУ составляет максимум Б/2 и не зависит от переходных процессов ЦАП, так как происходит переключение входа ОУ с напряжения...

Номер патента: 1327291

Опубликовано: 30.07.1987

Авторы: Есьман, Пилипович, Поседько

МПК: H03M 1/24

Метки: вала, код, поворота, угла

...цифровой код.Окончательно с. учетом (4) можно полу- чить Каюк,з Кзии - соответственно максимальное и минимальное значения выходного цифрового кода при вращении измерительного диска.Использование измерительного диска 1 не с одной, а с и эксцентричными кольцевыми дорожками 2 позволяет для одного и того же углового поворота диска 1 получить в и раэ большеравномерно распределенных цифровыхотсчетов, т.е, повысить точность измерения.Значение выходного цифрового ко 5да К не зависит от таких дестабилизирующих факторов, как нестабильность освещенности, управляющих иопорного Бнапряжений, так какони приводят к взаимоисключающемуэффекту на противоположных краяхэксцентричных кольцевых дорожек 2,Преобразователь работает следующим образом,При...

Номер патента: 1327292

Опубликовано: 30.07.1987

Автор: Шикалов

МПК: H03M 1/26

Метки: код, перемещения, скорости

...задерживается по отношению к стоп-импульсу на время40 Ч ЭлДЗфД,тЭтот импульс поступает через элемент ИЛИ 21 на вход счетчика 12 импульсов, а также на один из входов 45 элементов И 15 и 18. На другой входэлемента И 18 поступает запрещающийпотенциал с выхода элемента НЕ 16,Поэтому импульс через элемент И 18не проходит, В то же время на второй 50 вход элемента И 15 поступает разрешающий потенциал с 1 с-го выходадешифратора 13, Поэтому импульс,снимаемый с усилителя 25 считывания,проходит через элементы И 15,ИЛИ 26, 55 усилитель 27 записи и, совершив циркуляцию по приведенной цепи, вновьпоявляется на выходе усилителя 25считывания через время С относительно стоп-импульса, являясь вторым5 132 частотной последовательности, где с, - 2 с,.Эти...

Номер патента: 1327293

Опубликовано: 30.07.1987

Авторы: Березов, Кожемяко, Поплавский, Тимченко, Чепорнюк

МПК: H03M 1/60

Метки: аналого-цифровой

...фотодиод33 гашения последующего разряда, чтоприводит к резкому уменьшению его обратного сопротивления Таким образом,оператор наблюдает свечение индикационных светодиодов 3 младших д разрядов 1,11., соответствующихвеличине .входного аналогового напряжения,По окончании импульса на шине 29обратной связи устанавливается напряжение логического нуля, что приводитк открыванию фотодиодов 28 обратнойсвязи, которые в данном случае оказываются в прямом включении, Через нихпротекает ток гашения и происходитсброс возбужденных разрядов, Такимобразом, при работе в режиме единично-нормального кода производитсядискретизация во времени аналоговогонапряжения Б импульсами генератора5 импульсов.При работе в режиме единичногонормально-позиционного кода ключ...

Номер патента: 1327294

Опубликовано: 30.07.1987

Авторы: Кистрин, Лебединская, Никифоров, Новоселов

МПК: H03M 1/66

Метки: преобразования, цифроаналогового

...11 р, которое затем сравнивается с зоной допуска ДБ, чем обеспечивается самоконтроль устройства. 1 ил1327294 Достоверность преобразования выявляется с помощью двух компараторов 5 и б, на первые входы которых подается сигнал с выхода сумматора 4 Формула и з о б р е т е н и я Составитель 3. МоисеевРедактор И. Касарда Техред Л.Сердюкова Корректор И. Муска,Заказ 3399/55 Тираж 901 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная 4 а на вторые входы - сигналы (Б +Ы)од и (По- Ы), где значения ф дБ задают зону допустимой ошибки преобразования, Сигналы с выходов компараторов поступают на вход элемента ИЛИ...

Номер патента: 1327295

Опубликовано: 30.07.1987

Авторы: Амбразеюс, Стасюнас

МПК: H03M 13/05

Метки: информации, кодирования

...двоичный сигнал Р. Ц=1,2,К) поступает на первый вход соответствующего элемента И блока 3 элементов И и обуславливает для заданного образующего полинома Р(х) прохождение разрядных двоичных(135 сигналов Б. Я=1,2 К) регистра 5К-сдвига на многовходовой сумматор 4 по модулю два, т.е. элементы И блока 3 элементов И перемножают разрядные(11 40 сигналы Б к на Рк., и образуют двоичные сигналы Ч . =Р . Б, . (1 =1, 2 К)к- к-которые суммируются по модулю два между собой.= дД+ Рк- ЧЭ РЧО оЧ кмный сигнал Ч , (=1,2, ,т) на выходе многовходового сумматора 4 по модулю два является двоичным сигналом частного от деления этих сигналов и по окончании каждого такта вводится в регистр 5 сдвига и запоминается в Таким образом, по входу поступления информационных...

Номер патента: 1327296

Опубликовано: 30.07.1987

Авторы: Каменев, Каракулько, Королев, Купеев, Курковский, Чуйко

МПК: H03M 13/05

Метки: алгоритмом, декодирования, кодек, порогового, сверточный

...и символов дополнительной проверочной последовательности).На приемной стороне кодовая последовательность поступает на информационный вход преобразователя 11, в котором производится преобразование кодовой последовательности из последовательного кода в параллельный код, т,е. входная кодовая последовательность распределяется на Т = = и = 16 параллельных подпотоков, С выхода преобразователя 1 символы информационных подпотоков одновременно поступают на входы соответствующих регистров сдвига деперемежителя 12 и формирователя 24.Согласование по фазе выходных информационных подпотоков преобразователя 11 с входными информационными подпотоками мультиплексора 3 и доСчитывание символов синдромной последовательности производится с помощью...

Номер патента: 1327297

Опубликовано: 30.07.1987

Авторы: Альперин, Кретинин, Матвеев, Черненко

МПК: H03M 13/51

Метки: исправления, ошибок

...устанавливается записанный код. По следующему сигналу "Вывод" этот код переписывается во второй счетчик, а 1-разрядный код позиции ошибки записывается в первый счетчик и т.д. Далее по тактовым импульсам соответствующие счетчики начинают отсчет, В те моменты, когда количество отсчитанных тактовых импульсов совпадает с номером позиции ошибки, ранее записанном в каком-либо из счетчиков, на выходе (Оя этого счетчика появляется сигнал, который 35 через элемент ИЛИ 15 поступает на выход.Формирователь 5 (фиг.3) работает следующим образом.и-разрядный двоичный код, соот ветствующий соответствующей строке проверочной матрицы, поразрядно поступает на первые входы элементов И блока элементов, на вторые входы которых поступает сигнал с выхода эле...

Номер патента: 1327311

Опубликовано: 30.07.1987

Авторы: Давыдов, Коваленко

МПК: H03M 13/13, H04L 17/30

Метки: декодирования, кода, линейного, систематического

...,1 что иномера ячеек блока 4, задания коэффициентов, на выходе которых Ь;= Ь = О,и некоторые соответствуют данному такту суммирования (с частотой Г). Полученный результат суммирования записывается в ячейку с номером о=О регистра 15 сдвига. Аналогично, на второмтакте в ячейку с номером о=1 регистра15 запишется сумма у + у , так какэЬ=Ь =1,б 1С приходом третьего тактового импульса П, с параллельного выхода второго регистра 16 сдвига снимаетсячисло "2" = 0010, и в ячейку о=2 первого регистра 15 сдвига запишетсясумма, состоящая из одного дискретного значения у так как Ь = 2 записа 1но (х=5) в 5-ой ячейке блока 4 задания коэффициентов. С приходом четвертого тактового импульса П, в ячейкео=3 первого регистра 15 сдвига запишется "0", так...

Номер патента: 1328759

Опубликовано: 07.08.1987

Авторы: Войцуцкий, Скорик, Чепел

МПК: G01P 3/12, H03M 7/02

Метки: скорости

...движения или изменения скорости движения на. противоположную познаку.Формирователь 5 из последовательности коротких импульсов вырабатывает необходимой длительности последовательность импульсов измерений, поступающих через блок 7 запрета измерений на демодулятор 9 и обеспечиваю-.щих включение последней в моментвремени, соответствующчй максимальному значению пилообразного напряЖения 16,Дополнительно Формирователь 5 вырабатывает определенной длительностипоследовательность импульсов, передний Фронт которых совмещен с заднимФронтом импульсов, сформированныхна другом выходе, Эти импульсы,подступающие к входу преобразователя8 частота"амплитуда, управляют формированием обратного хода пилообразного напряжения 16, прямой ход которого...

Номер патента: 1328939

Опубликовано: 07.08.1987

Авторы: Бучма, Мокренко, Мычуда

МПК: H03M 1/50

Метки: выходным, измерительный, сигналом, частотным

...Р-триггера 9своим сигналом разрешает счет счетчику 7 импульсов, а сигнал с прямоговыхода Р-триггера 9 замыкает ключ 4и ток генератора 3 тока подводитсяк входу интегратора 1, обеспечиваявозврат интегратора 1 в исходное состояние, Когда счетчик 3 заполняется,импульс переполнения его возвращаетР-триггер 9 в исходное состояние(логический нуль на прямом выходе ).Далее процесс повторяется.Периоды повторения Т выходныхимпульсов известного преобразователя могут отличаться друг от другапри неизменном входном сигнале навеличину периода повторения Т , тактовых импульсов на тактовом входеО-триггера формирователя временногоинтервала, поскольку срабатывания,компаратора происходят несинхроннос тактовыми импульсами, В результате при измерении частоты...

Номер патента: 1330758

Опубликовано: 15.08.1987

Авторы: Коваль, Марценюк, Моисеев, Стахов

МПК: H03M 1/06

Метки: аналого-цифрового, преобразования

...результат кодирования,соответствующий 611 , запоминается на выходе преобразователя 7. Этим же сигналом с блока 8 управления разрешается работа первого аналого-цифрового преобразователя 3. Поскольку н общем случае время установления цепи запоминания определяется как где 60,11см "офв ыву абсолютное значение погрешности аналогового запоминающего устройства; суммарное смещение нуля, учитывающее начальное смещение и его температурно-временной дрейф аналогового запоминающего устройства и вычитаю- щего усилителя;составляющая сднига уровня нуля эа счет падения входных токов аналогового запоминающего устройства и вычитающего устройства на сопротивлении входной цепи;абсолютная величина погрешности запоминания эа счет влияния цепей управ"...

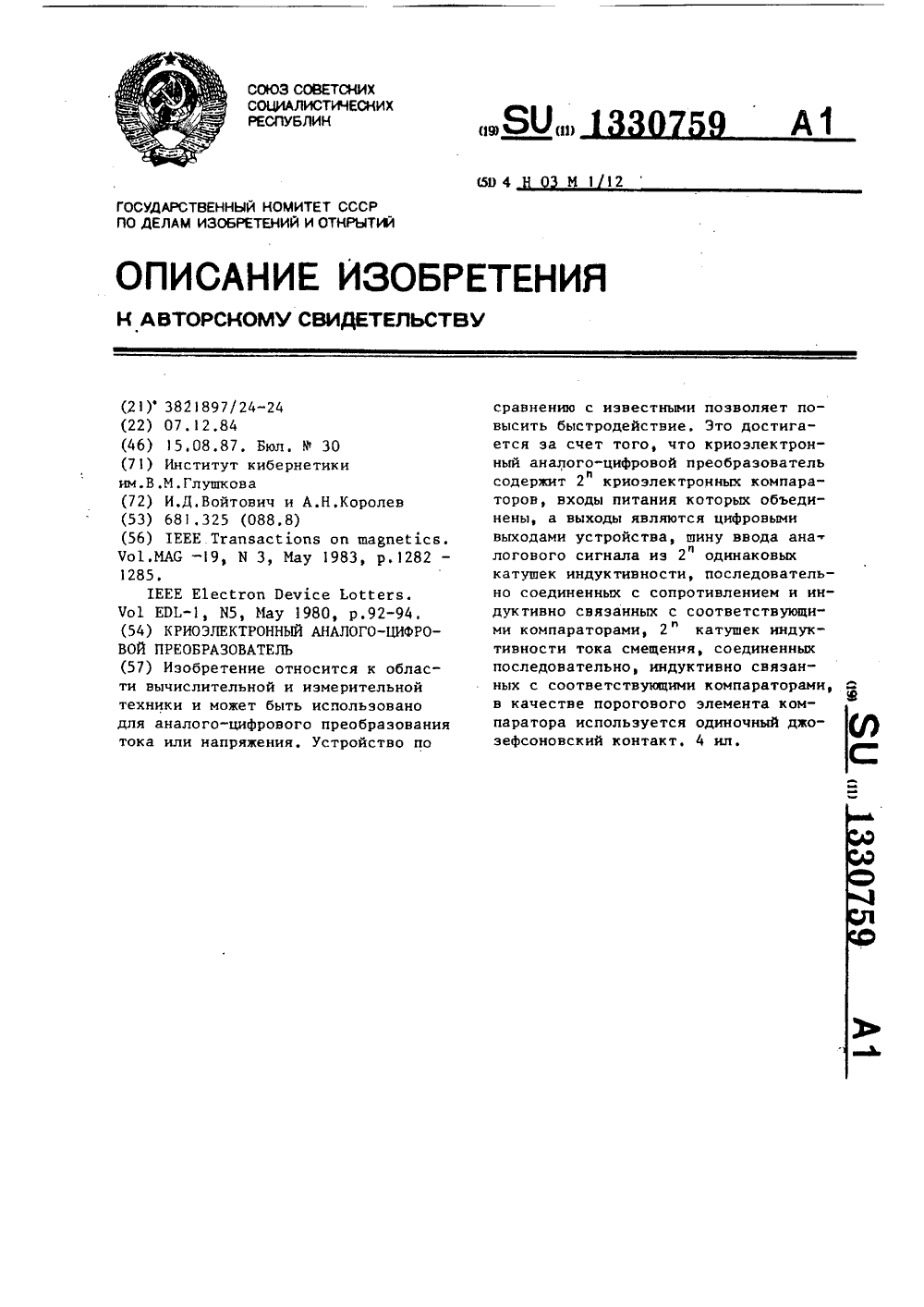

Номер патента: 1330759

Опубликовано: 15.08.1987

Авторы: Войтович, Королев

МПК: H03M 1/12

Метки: аналого-цифровой, криоэлектронный

...элементов устройства при изготовлении (фиг.2).Распределение плотности вероятности критического тока 2 компараторов задает диапазон входного аналогового сигнала (1 , - 1). Так как характеристика преобразования, т,езависимость количества единиц от входного аналогового сигнала, в таком устройстве нелинейна, то потребуется цифровая коррекция осуществить которую достаточно лишь один раэ,Возможный вариант схемы устройства цифровой коррекции (фиг.З) содержит сумматор 1 О единиц с числом входов 2 ", где и - число двоичных раэря 5 10 15 20 25 3035 нинах ввода аналогового сигнала и смещения.Использование в компараторах одиночного ДК уменьшает длительность строб-импульса тока питания и обеспе 40 чивает частоту выборкидо 20 Гц и апертурное...

Номер патента: 1330760

Опубликовано: 15.08.1987

Авторы: Бойченко, Клименко, Коньков, Сироткин

МПК: H03M 1/60

Метки: частота-код

...5, элемент И 27, элементыИЛИ 46 и 44 поступает на суммирующийвход счетчика 20 и после синхронизатора 5, элемента И 41 и элементаИЛИ 55 поступает на вычитающий входсчетчика 21. Вторая частота с входной шины 57 через синхронизатор 7,элемент И 28, элементы ИЛИ 47 и 44поступает на суммирующий вход счетчика 20. Эта же частота через линию14 задержки, синхронизатор 10, элемент И 30 и элементы ИЛИ 48 и 45поступает на вычитающий вход счетчика 20. Эта же частота через линию16 задержки, синхронизатор 10, элемент И 31 и элемент ИЛИ 45 поступаетна вычитающий вход счетчика 20 ипосле синхронизатора 10, элементаИ 43, элементов ИЛИ 53 и 55 - навычитающий вход счетчика 21, Этачастота через линии 16 и 15 задержки, синхронизатор 8, элемент И 29,элемент...

Номер патента: 1330761

Опубликовано: 15.08.1987

Автор: Байков

МПК: H03M 5/12

Метки: биполярного, демодуляции, сигнала, фазоманипулированного

...на вход 13 поступает сигнал,соответствующий цифровой последовательности 11001, модулированной кодом "манчестер" (фиг,1 а) . В этом коде информационным "единицам соответствует чередование полярности "+сигнала, а информационным "нулям"чередования "-+" его полярности, 1330761с переходами в центре каждого разрядного интервала длительностью ТоВ исходном состоянии сигналы на выходах всех элементов устройства5 кроме триггера 9, находятся в нулевом состоянии, а коэффициент передачи амплитудного модулятора 1 максимален.Биполярный фазоманипулированный сигнал передается на выход амплитудного модулятора 1 с минимальным ослаблением амплитуды (фиг,1 б), соответствующим характеристике Фиг.За. Этот сигнал, воздействуя на вход ин...

Номер патента: 1330762

Опубликовано: 15.08.1987

Авторы: Никонович, Тявловская, Тявловский

МПК: H03M 7/12

Метки: двоично-десятичный, двоичного, кода

...в двоично-десятичныйкод тетрады,Преобразователь двоичного кода вдвоично-десятичный работает следующим образом,В исходном состоянии в регистр 1записано с входов 9 преобразуемое51 О 15 20 25 двоичное число, регистр 2 установлен в исходное нулевое состояние.Число, записанное в регистр 1, анализируется в блоке 4 управления вычитанием. Если анализируемое число содержит "тысячи", то появляется сигнал признака "тысяч" на выходе 13 блока 4, если число не содержит "тысяч , а содержит "сотни", то появляется сигнал признака "сотен" на выходе 14 этого блока 4, а если оно содержит только десятки", то появляется сигнал признака "десятки" на выходе 15 блока 4, Одновременно осуществляется анализ разрядов двоичного числа в блоке 5 дешифрации, в котором...

Номер патента: 1332529

Опубликовано: 23.08.1987

Авторы: Траньков, Яковлев

МПК: H03M 1/04

Метки: аналого-цифровой, стохастический

...сигнал "1".В начале преобразования регистр 611 11 и ереводя т в начальное состояние 0 в о всех разрядах, подавая соо тве т ств ующий сигнал управления по шине 7 начальной установки . В первом такте работы двоичное число, имеющее нули во всех разрядах, поступает на первую группу входовблока 5 сравнения кодов, на вторую группу входов которого подается случайное число Н, с выхода генератора 2 случайных чисел.На выходе блока 5 сравнения кодов вырабатывается сигнал "1" в том случае, если число 2 находящееся в регистре 6 и поступающее на первую группу входов блока 5 сравнения кодов, меньше случайного числа Р;, по - ступающего на вторую группу входов блока 5 сравнения кодов, где- номе р такта. В противном случае на выходе блока 5...

Номер патента: 1332530

Опубликовано: 23.08.1987

Авторы: Бурметьев, Полковов, Регеда, Скорляков, Смирнов

МПК: H03M 1/10

Метки: времени, выходного, преобразователей, установления, цифроаналоговых

...которого через коммутатор 3 подключаетсякод У 1.Второй цикл измерения начинаетсяпри очередном переполнении счетчика 5. Вновь на входе ЦАП 21 происхо Одит смена кода В 1 на 32, к входу компаратора 12 через аналоговый коммутатор 10 подключается шина ц-ц" и навыходе элемента И 26 формируется сигнал записи в регистр 7.45При смене входных кодов выходной сигнал контролируемого ЦАП также изменяет свое значение, причем это изменение сопровождается переходным процессом У(С), один из возможных вариантовкоторого приведен на фиг. 4 а. Выходное напряжение контролируемого ЦАП непрерывно в течение второго такта работы устройства сравнивается 55 с напряжением где Ц - значение половины зоны уста 3новлеция выходного напряжения контролируемого ЦАП,Из...

Номер патента: 1332531

Опубликовано: 23.08.1987

Авторы: Селезнев, Шубов

МПК: H03M 1/16

Метки: датчиков, переменного, сигналов

...интеграторов, с первого выхода сигнал через элемент И 27 уста- О нанливает триггер 27 в состояние"1", при этом через коммутатор 2 навход ныпрямителя 3 сигнального канала подается напряжение с выхода датчика 1, с второго выхода дешифрато ра триггеры 24 и 28 устанавливаютсяв исходное нулевое состояниеНа этом первый цикл преобразования заканчивается. В результате преобразования получается код отношения, 20 БпК9где К - коэффициент передачи сигнального тракта;К - коэффициент передачи опорно 25го тракта до ЦАП 10;К - коэффициент передачи ЦАП 10;К - коэффициент передачи ЦАП всоставе АЦП;напряжение источника, питаю щего датчик.Полученный код из АЦП 9 записывается в регистр 11. Во втором цикле навход сигнального канала через коммутатор 2...

Номер патента: 1332532

Опубликовано: 23.08.1987

Автор: Титов

МПК: H03M 1/24

Метки: код, перемещений, фотоэлектрический

...(3)Так как период Тэ сигнала 23 с делителя 8 частоты является эквивалентом углового смещения на величинуто с учетом выражения (3) угло 2"2 Яному перемещению на величину - ста 2 о 25вится в соответствие тоже количествопериодов Т, сигнала 20 с фотоприемника 18, которое размещается во временном интервале 6 Т равном фазовомусднигу между сигналами Т и Тз,Из выражений (2) и (3) видно, чтоначало отсчета, соответствующее нулевому фазоному сдвигу (Т=О), при3=0. Угловому перемещению на 7 соот 2 й 35 нетстнует условие когда 3= - иЭ21т,е. фазовый сдниг2 (2 п+1) г ен этом случае равен половине периода сигнала Т , в котором укладываетсяпериодов сигнала Т . Углово 2му смещению диска 3 на 2 Т соответстовует условие, когда 1=2 , при этом145 " (2...

Номер патента: 1332533

Опубликовано: 23.08.1987

Автор: Кожухова

МПК: H03M 1/36

Метки: аналого-цифровой, параллельный

...унитарный эквивалент сигнала Бо(й, ), а в старших компараторах - (2" -1)-разрядный унитарный эквивалент сигнала Б(Сд), В двухканальном режиме работы на выход мультиплексора поступает сигнал 01 с первого выхода блока 2 управления, который вырабатывает на интервале С, - С нулевой код, а на интервале С-С - единичный код. На входах шифратора 16 формируется единичный код из унитарного эквивалента сигнала У на интервале-Тр иуО из унитарного эквивалента сигналана- интервале С - с помощью соответственно первой и второй групп элементов ЗИ-НЕ. Шифратор 16 формирует (-1)-разрядные двоичные экви валенты сигнала Б к моменту С и сигнала П к моменту й, а выходной сигнал 01 блока 2 задерживается элементом 12 на время С , что обеспечидвает на...

Номер патента: 1332534

Опубликовано: 23.08.1987

Авторы: Бадяев, Народицкий, Русаков

МПК: H03M 1/48

Метки: вала, код, поворота, угла

...от знака рассогласования между углом О поворота СКВТ и кодом Я реверсивногосчетчика 9, а также от номера октанта. Элемент ИСКЛЮЧАК 31 ЕЕ ИЛИ 12 изменяет фазу напряжения источника 13 фтак, что независимо от номера октаы-, З 5 та соотношение фаз входных сигналовфаэочувствительного выпрямителя 6 определяется только знаком рассогласования между углом СКВТ 1 и кодом реверсивного счетчика 9.Управляющий сигнал для элемента 12вырабатывается элементом И 21 и элементами ИСКЛЮЧАЮЩЕЕ ИЛИ 19 и 20 коммтатора 3 из выходного кода старших10 15 разрядов определителя 2 октантов (фиг. 4 к), Выходные аналоговые сйгналы коммутатора 3 по отношению к выходному сигналу элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 12 представлены на фиг. 4 л, м.На выходе Аазочувствительного...

Номер патента: 1332535

Опубликовано: 23.08.1987

Автор: Галиев

МПК: H03M 1/50

Метки: аналого-цифровой, интегрирующий

...рдботает следующ 11 001)дэом.Влок 13 управления вырабатываетупрд)лянпие сигналы, одновременно открцваищце ключи 2, 4 6 и 8 или 3, 5,7 и 9. В течение первого такта интегрирования эа определенный промежутоквремени к входу управляемого источника тока подклпчдется измеряемое нд 1 ряжецне 1 происходит заряд кондесдтора 11 током )., пропорциондльппм напряжении Ц через открытыекп)ч 4 и 6. В это время входы компд;)дторд 12 здкороеы через открытыеключи 6 и 8. Напряженйе до которогоэдрчднтся коцесдор 11, прямо пропорцоцдльцо еличине тока заряда и,следодтеловходному напряжеин) Ц.Во время второго такта интегрирования ключи 2, 4, 6 и 8 размыкаются,замыкаются клн)чи 3, 5, 7 и 9 и к вхо -ду управляемого источника 10 токаподключается...

Номер патента: 1332536

Опубликовано: 23.08.1987

Автор: Келтуяла

МПК: H03M 5/12

Метки: кода

...кода; на фиг.2- временные диаграммы его работы.Преобразователь кода содержит ге нератор 1 импульсов, триггер 2, элемент НЕ 3, первый 4 и второй 5 элементы И. Кроме того, преобразователь имеет вход 6 и вьжод 7.Преобразователь кода работает сле б дующим образом.Генератор 1 импульсов вырабатывает тактовые импульсы (фиг.2 а) с периодом следования, равным тактовому периоду входных данных (фиг.25), и 20 скважностью, равной двум. Элемент НЕ 3 инвертирует входные данные, Полученный в результате этого сигнал тактирует триггер 2 по передним фронтам инвертированных и задержанных на время, большее времени задержки сигнала в элементе И, тактовых импульсов. Элемент И 4 пропускает на Я-вход триггера 2 тактовые импульсы при наличии высокого...

Номер патента: 1332537

Опубликовано: 23.08.1987

Авторы: Брюхович, Шкитин

МПК: H03M 7/00

Метки: большим, код, кода, основанием

...двух слагаемых, но при этом используют табл.4 - 6.Преобразователь кода н код с большим основанием работает следующим образом.На информационные входы 4 преобразователя подается преобразуемый код с основанием Р 1 системы счисления (разряды расположены по старшинству сверху вниз). Старший разряд кода поступает на входы 7 перемножителя 2первой ячейки 1 первого столбца матрицы,На выходах 10 и 11 перемножителя 2 появляется число, умноженное на величину Р, основания исходной системы счисления,На сумматоре 3 первой ячейки 1 первого столбца происходит суммирование результата умножения и цифры предыдущего разряда преобразуемого числа, поступающей на входы 14 этого сумматора 3. Младший разряд результата, полученный на выходах 17 сумматора 3 этой...

Номер патента: 1332538

Опубликовано: 23.08.1987

Автор: Пустыгин

МПК: H03M 13/05

Метки: коррекцией, ошибок, передачи, приема, сигналов, цифровых

...1-1 элеменгде 1 и 0 соответственно единичный и тон). Следовательно, способ обладает нулевой элементы сигнала, а пронероч- . свойством нечувствительности цифровых511 1 ные элементы сигнала расположены сигналов к обратной работе , что крайними справа, позволяет использовать этот способ вСпособ реализуется следующим об- каналах с "обратной работой", наприраэом. мер н каналах с фазоной манипуляцией.Последовательность иэ двадцати ин В каналах с относительной фаэовой формационных элементов сигнала после- манипуляцией способ позволяет испольдовательно записывают в третью, нось- зовать "внутреннее помехоустойчимую - двадцать шестую ячейку памяти ное кодирование, при котором кодирублока 1, а в ячейки первую, вторую, ют и декодируют цифроВОй...

Номер патента: 1332539

Опубликовано: 23.08.1987

Авторы: Бабанин, Вологдин, Ефимов, Коган, Колосков, Типикин

МПК: H03M 13/15

Метки: декодирования, кода, рида-соломона

...к информационному входу триггера, прямой и инверсный вьЫоды которого соединены с первым и вторым информацион 35Этот код суммируется на сумматоре 11 с кодом синдрома Б , в результате навходы блока 15 ключей поступает код у(-" ) .ПараллеЛьно этому флаги стираний 40с входа 18 подсчитываются в счетчике12, который обнуляется в начале каждого периода блока данных, Если число флагов за этот период равно единице или двум, на выходе дешифратора 413 появляется сигнал, переводящийтриггер 14 в единичное состояние.Принимаемая информация на времявычислений записывается в буферныйнакопитель 3. Сигнал с его контрольного выхода открывает блок 16 ключей.В зависимости от числа Я флагов запериод блока данных по этому сигналулибо выдается...

Номер патента: 1334372

Опубликовано: 30.08.1987

Авторы: Зеленцова, Тарасов

МПК: H03M 1/06

Метки: автоматической, аналого-цифровой, интегрирующий, коррекцией, погрешности

...первого такта интегрирования при нулевом входном сигнале АЦП на выходе коммутатора 5 устанавливается калибровочный сигнал (фиг,Зп). Смена состояния коммутатора 5 происходит при воздействии второго импульса (фиг,ЗЬ). Производится преобразование калибровочного сигнала в соответствующий цифровой эквивалент Я (фиг.ЗЬ), Разность И-И, полученная на выходе вычитающего блока 18 (Фиг.2), заносится в ЦАП 13 по сигналу с выхода элемента И 32 (Фиг,2 ч). Промежуток времени между моментом срабатывания триггера 26 и ближайшим следующим положительным Фронтом им 25 пульса после срабатывания триггера, переключающим счетчиком 17 необходим для формирования разности Мк-И, где В - калибровочная точка прибора (константа на входной шине 20), а М...
