Теренчук

Номер патента: 1826081

Опубликовано: 07.07.1993

Автор: Теренчук

МПК: G06F 15/36

Метки: гистограммы, изображения, формирования

...2 И-НЕ блока управления, вход синхронизации устройства соединен с управляющим входом блока считывания и с третьим входом элементз ЗИ блока управления, первые и вторые информационные входы ключей соединены соответственно с источниками нулевогопотенциала и опорного напряжения, входзадания напряжения хранения блока формирования строчных сигналов подключен к шине напряжения хранения, третьи информационные входы мультиплексоров блоков накопления элементов гистограммы являются адресными входами элементов гистограммы устройства, выход переполнения второго счетчика блока управления является выходом сигнала "Конец цикла формирования" устройства. 2. Устройство по п.1, о т л и ч а ю щ е ес я тем, что блок считывания содержит сдвиговый...

Номер патента: 1778757

Опубликовано: 30.11.1992

Авторы: Гайда, Ковальчук, Мартынюк, Теренчук

МПК: G06F 7/00

Метки: однородной, структуры, ячейка

...входу триггера 4 и тактовому входу 17 ячейки, вход установки в нуль триггера 4 соединен с входом сброса 18 ячейки, выход признака "меньше нуля" счетчика 3 блока 2 настройки соединен с входом установки в нуль триггера 5 блока 2 настройки, вход установки в единицу которого подключен к входу обнуления счетчика 3 и входу начальной установки 19 ячейки. Выход триг-гера 5,блока 2 настройки соединен с вторым входом элемента И 7, выход которого подключен к входу установки в единицу триггера 4 блока 2 настройки, информационный вход которого подключен к выходу мультиплексора 1, управляющие входы которого соединены с настроечными входами 20.1, 20.2 ячейки,Однородная структура (фиг. 2) содержит матрицу ячеек 21.Ц, где - номер строки,- номер...

Номер патента: 1767339

Опубликовано: 07.10.1992

Авторы: Бурковский, Ковальчук, Теренчук

МПК: G01D 7/00

Метки: индикатор, шкальный

...5, элементы И 6 и 7, преоб .ров структуры. На р-области выполнены разователи уровня напряжения 8 и 9, металлические электроды запускающеготитиристор запуска 10. отсчетное устройство ристора 10 и тиристоров 13-13, от кото, выполненное о виде размещенных по- рых выполнены их анодные выводы. следовательно индикационных ячеек 12,- Катодный вывод тиристора запуска 10 вы-.12, каждая из которых образованаполнен от металлического электрода 29 на и-эмиттере этого тиристора. Нэ р-базе тиристора 10 выполнен металлический управляющий электрод 28, от которого выполнен управляющий вывод структуры. На эмиттерах тиристоров 13 имеются электроды 29, от которых выполнены кэтодные выводы этих тиристоров; соединенные с анодами соответствующих индикационных...

Номер патента: 1661809

Опубликовано: 07.07.1991

Автор: Теренчук

МПК: G06K 9/36

Метки: изображений, считывания

...обработки с той же или другой функцией преобразования над пол- ученным в последнем цикле результатом обработки (т.е. выполнение итерационной обработки иэображения), что необходимо, в частности, для скелетизации и фильтрации изображений с помощью функций ,расширения и сжатия. Повторение цикла обработки осуществляется путем подачи импульса повторного запуска на вход 21 устройства, этот импульс поступает на второй вход элемента ИЛИ 7 и проходит через него на первый управляющий вход ключа 9, вследствие чего ключ 9 открывается и начинается прохождение через него тактовых импульсов генератора 8, т.е, начинается новый цикл обработки изображения. Устройство позволяет выполнить последовательно любое необходимое число циклов обработки, причем в...

Номер патента: 1647262

Опубликовано: 07.05.1991

Автор: Теренчук

МПК: G01D 7/00, G01R 19/00

Метки: индикатор, шкальный

...триггера 4 в нулевое состояние во время паузы обеспечивает необходимую начальную фазу импульсов на тактовых входах ПЗС-линейки.Выходной импульс АВП 1 поступает на вход формирователя 12, который по переднему фронту этого импульса вырабатывает импульс длительностью 1 ф, поступающий с его выхода на вывод входного затвора 21 ПЗС-линейки 15 (фиг. 2 д). Задержанный элементом 11. на время тз выходной импульс АВП 1 поступает также на вход иивертора 13, с выхода которого через преобразователь 14 поступает на вывод 22инжектирующего электрода ПЗС-линейки15.Инвертор 13 иивертирует задержанные на время т выходные импульсы АВП 1. благодаря чему во время паузы между выходными импульсами АВП 1 на его выходе присутствует напряжение логической...

Номер патента: 1624692

Опубликовано: 30.01.1991

Авторы: Белан, Кожемяко, Красиленко, Теренчук

МПК: H03M 1/48

Метки: код, оптоэлектронный

..."1", которая подается на первый вход первого элемента И - НЕ 11, а на нулевом выходе - "0", который подается на первый вход второго элемента И - НЕ 12. Однако, вследствие того, что на вторых входах первого и второго элементов И-НЕ 11 и 12 присутствует в этот момент времени низкий уровень напряжения "0" со входа 25 установки в начальное ссстояние устройства, на выходах первого и втэрого элементов И - НЕ 11 и 12 в это время будут присутствовать одновременно высокие уровни напряжения "1". Кроме того, под действием низкого уровня напряжения со входа 25 установки в начальное состояние устоойства включаешься запускающий светодиод 14, оптический сигнал с которого переводит в прямое смещение фототиристор 20.1 первого разряда...

Номер патента: 1524074

Опубликовано: 23.11.1989

Авторы: Бурковский, Гайда, Кожемяко, Сташенко, Теренчук

МПК: G06K 9/36

Метки: изображений, считывания

...элементов счетчики 14 и 15 импульсов ведут счет тактовых импульсов, которые поступают на их счетные входы с выхода ключа 11, При этом на выходе счетчика 4 в каждом такте присутствует номер этого такта, равный номеру анализируемой строки матричного Фотоприемника 3. Выходной код счетчика 14 поступает на информационный вход коммутатора 7, управляющие входы которого соединены с соответствующими выходами анализаторов 6 контурных точек. При появлении на выходе ,1-го анализатора 6 контурных точек импульса напряжения логической единицы (это имеет место, если соответствующий анализируемый элемент является контурным), который поступает на соответствующий управляющий вход коммутатора 7, 1-й выход коммутатора соединяется с его информационным...

Номер патента: 1513486

Опубликовано: 07.10.1989

Авторы: Гайда, Кожемяко, Теренчук

МПК: G06K 9/00

Метки: изображений, считывания

...соответственно с прямыми. выходами второго, третьего и первого Р-триггер ов с ос ед него (1-1) -г о логическогоанализатора, а выходы первого и второго, элементов ИЛИ подключены квторому и третьему входам элементаИ-НЕ, четвертый и пятый входы элемента И-НЕ соединены с прямыми выходамипервого и третьего Р-триггеров этого же логического анализатора, первые входы третьего и четвертого элементов ИЛИ и восьмой вход элементаИ-НЕ соединены с прямыми выходамисоответственно первого, третьего ивторого Р-триггеров соседнего Ц++1)-го логического анализатора, а шестой и седьмой входы элемента И-НЕ -с выходами третьего и четвертого элементов ИЛИ.3. Устройство по п.1, о т л и ч аю щ е е с я тем, что блок управле ния строчными шинами содеРжит...

Номер патента: 1506363

Опубликовано: 07.09.1989

Авторы: Бурштейн, Кожемяко, Кондратюк, Теренчук, Тимченко

МПК: G01R 13/00

Метки: индикатор, оптоэлектронный, шкальный

...светодиода) про 1 порционально значению входной величины У , При достаточно высокой частоте тактовых импульсов траектория светоного пятна воспринимается как светоная полоска на шкале.Описанный процесс повторяется в каждом выходном импульсе АВП 1, причем в паузе между импульсами АВП происходит подготовка индикатора к новому циклу отображения (все ячейки(4) и цену одного дискрета шкалыТт(5)К35Цена й одного дискрета шкалы (один дискрет соответствует одной ячейке) определяется иэ условия изменения длины световой полосы на единицу при изменении входной величины на Д:К /Т = 1. Верхняя граница Цсгдиапазона индикации входной величины определяется из условия К 1 ,=И.В начале работы, период следования Т, импульсов генератора 2 является...

Номер патента: 1506362

Опубликовано: 07.09.1989

Авторы: Бурштейн, Кожемяко, Теренчук, Тимченко

МПК: G01R 13/00

Метки: индикатор, оптоэлектронный, шкальный

...ячеек на один дис 5крет) и она находится в возбужденномсостоянии в течение времени такта Т,При этом число и х возбудившихсяза время 1 ячеек равнои,"С/Т (2) 10где А 1 - целая часть числа А,В силу (1) число возбудившихсяячеек пропорционально значению 11входной величины, а поскольку оптические выходы индикационных ячеек 15образуют отсчетную шкалу, то расстояние, на которое перемещается пошкале световое пятно, пропорционально величине У.В течение одного выходного импульса АВП осуществляется один описанный цикл отображения, которыйповторяется при каждом выходном импульсе АВП. При частоте следованияимпульсов АВП, превышающей критическую частоту мельканий человеческогозрения, траектория светового пятнана шкале воспринимается как...

Номер патента: 1483464

Опубликовано: 30.05.1989

Авторы: Белан, Кожемяко, Подорожнюк, Теренчук

МПК: G06G 7/12

Метки: вычислительное

...входы 29 третьегокоммутатора 12 и появляется на еговыходах, поступая на входы третьегорегистра 16 и на первые входы 30четвертого коммутатора 13.В соответствии с кодом на входах40 и 41 третьего регистра 16 и четвертого коммутатора 13 код с первых входов 30 четвертого коммутатора 13 непоступает на его выходы 32. Код А/Вуже преобразованный третьим регистром 16, поступает на вторые входыЭ31 четвертого коммутатора 13 н посту 5пает на его выходы 32, который и соответствует отношению длительностейвременных интервалов.Для умножения интервалов Т и Тна вход 38 устройства подается 1, 10Соответственно код будет формироваться на выходах 26 блока 9 вычислениясуммы и поступать на первые входы 28.третьего коммутатора 12 и на еговыходы, так как на его...

Номер патента: 1436121

Опубликовано: 07.11.1988

Авторы: Кожемяко, Красиленко, Кузьмин, Марончук, Теренчук

МПК: G09G 3/20

Метки: двумерной, луча, развертки, светового

...18, а скважность равна 1.При поступлении напряжения логической единицы на вход 24 светодиод 12гаснет, но вследствие того, что фототиристор 11 был ранее подготовленк открыванию излучением светодиода12 и в первом такте на шину 23 тактовых импульсов, к которой подключенкатод фототиристора 11, поступаетнулевое напряжение, фототиристор 11открывается и остается открытым доконца этого такта.Если в первом такте на вход 15напряженке не поступает, то его состояние не изменяется и ток протекает через резистор 3и фототиристор 11, а светодиод 4 1 остаетсяневозбужденным и не излучает, так510 Процесс отображения может быть р 50 прерван в любой нужный момент време,ни путем подачи нулевого напряженияна вход 24,При этом на шины 22 и 23...

Номер патента: 1432412

Опубликовано: 23.10.1988

Авторы: Бурштейн, Кожемяко, Кузнецов, Теренчук, Тимченко

МПК: G01R 13/00, G01R 19/00

Метки: индикатор, оптоэлектронный, шкальный

...импульса на выходеАВП 1, равнопгдеозначает взятие целой частиСцчисла -ТтЧйсло п возбудившихся ячеек прохпорционально значению входной вели"чины А, Таким образом, по шкале, образованной выходами индикационныхсветодиодов 6, перемещается световоепятно, причем расстояние, на котороеоно перемещается за время действиявыходного импульса АВ 11 1, пропорционально значению А , При достаточномалом периоде следования Тт тактовыхимпульсов траектория светового пятнавоспринимается в виде непрерывнойсветовой полоски (реализуется принципцинамической индикации).По окончании импульса с выхода АВП1 нулевое напряжение паузы устанавливает триггеры 12-14 в нулевое состояние (по входам К), а выходы формирователя 4 в состояние логической "1".Вследствие этого...

Номер патента: 1429142

Опубликовано: 07.10.1988

Авторы: Кожемяко, Теренчук, Тимченко

МПК: G06K 11/00

Метки: изображений, считывания

...раньше, чем происхо- вх дит восстановление их нейтральногосостояния после прекращения действия к света. Поэтому То и Т 1 должны удов- ге летворять соотношению ту, - максимальное время установления выходных сигна" лов фоточувствительных и логических элементов ячеек,Таким образом, по задержанномуэлементом 11 задержки запускающемуимпульсу Т в фотоэлектрическом преобразователе 3 формируется выделенное контурное изображение в видемножества контурных ячеек, триггеры34 которых находятся в единичномсостоянии, которое впоследствии сохраняющееся в фотоэлектрическом преобразователе 3,В дальнейшем до окончания цикласчитывания сигналы на выходе форми"рователя 8 запускающих импульсовотсутствуют, оптический затвор 2 осбается закрытым и свет на...

Номер патента: 1416969

Опубликовано: 15.08.1988

Авторы: Гайда, Гунченко, Кожемяко, Кутаев, Мержиевский, Теренчук

МПК: G06K 9/36

Метки: изображения, объекта, периметра

...перемещения ее (это может достигаться, например, с помощью перемещающегося вдоль оси объекта, в котором перемещение его вдоль оси сопряжено с взаимным смещением линз внутри объектива), Поддерживать постоянной плотность потока световой энергии можно путем регулирования интенсивности света источника излучения оптической,системы (например, регулированием тока лампочки накапливания или светодиода) или путем соответствующего ослабления светового потока. Для стабилизации плотности потока энергии можноприменить в оптической системе обратную связь по световому потоку посредством использования фотоприемника, вырабатывающего электрический сигнал обратной связи, который служит для изменения плотности потока энергии.Допустим, что сначала...

Номер патента: 1381551

Опубликовано: 15.03.1988

Авторы: Кармалита, Кожемяко, Красиленко, Теренчук

МПК: G06K 11/00

Метки: изображений, центрирования

...усилителей 7, иподключены к входам рассоглассования блока 8 управления. Опт:; - ческие элементы (светоделительнаяпризма, оптические фильтры, оптические преобразователи) расположенытаким образом, что их системы координат совпадают с системой координат связанной с полем зрения,Устройство работа г следующим образом,Подлежащее обработке изображение с распределением яркости В 25(х,у) воспринимается блоком 1,который формирует световой поток с распределением интенсивности В (:;,у) поего сечению. С выхода блока 1 световой поток поступает на вход светоделительного блока 2, где разделяется на два потока с распределениями интенсивности В, (х,у) и В(х,у)Первый из этих потоков поступает вблок 3, формирования сигналов статических моментов...

Номер патента: 1352667

Опубликовано: 15.11.1987

Авторы: Кожемяко, Красиленко, Теренчук, Шолохов

МПК: H04N 5/66

Метки: матричный, экран

...уровня на шину 7 видеосигнала.Это приводит к активизации связи между секцией 3 передачи и секцией 4хранения и отображения каждой из этихсветоизлучающих ячеек:.в каждой изних возбуждается светодиод 18 секциипередачи 3, излучение которого воз-,действует на фототиристор 19 секции4 хранения и отображения и тем самымвызывает переход этого фототиристора19 в открытое состояние, в которомон остается впоследствии. Таким образом, секция 4 хранения и отображения светоизлучающих ячеек, входящихв изображения, переходит в тактахиз возбуждения в состояние хранения.Формирование данного изображенияоканчивается тактом возбуждения светоизлучающей ячейки 2-2-5. После этого все светоизлучающие ячейки, невходящие в изображение, находятся ввыключенном...

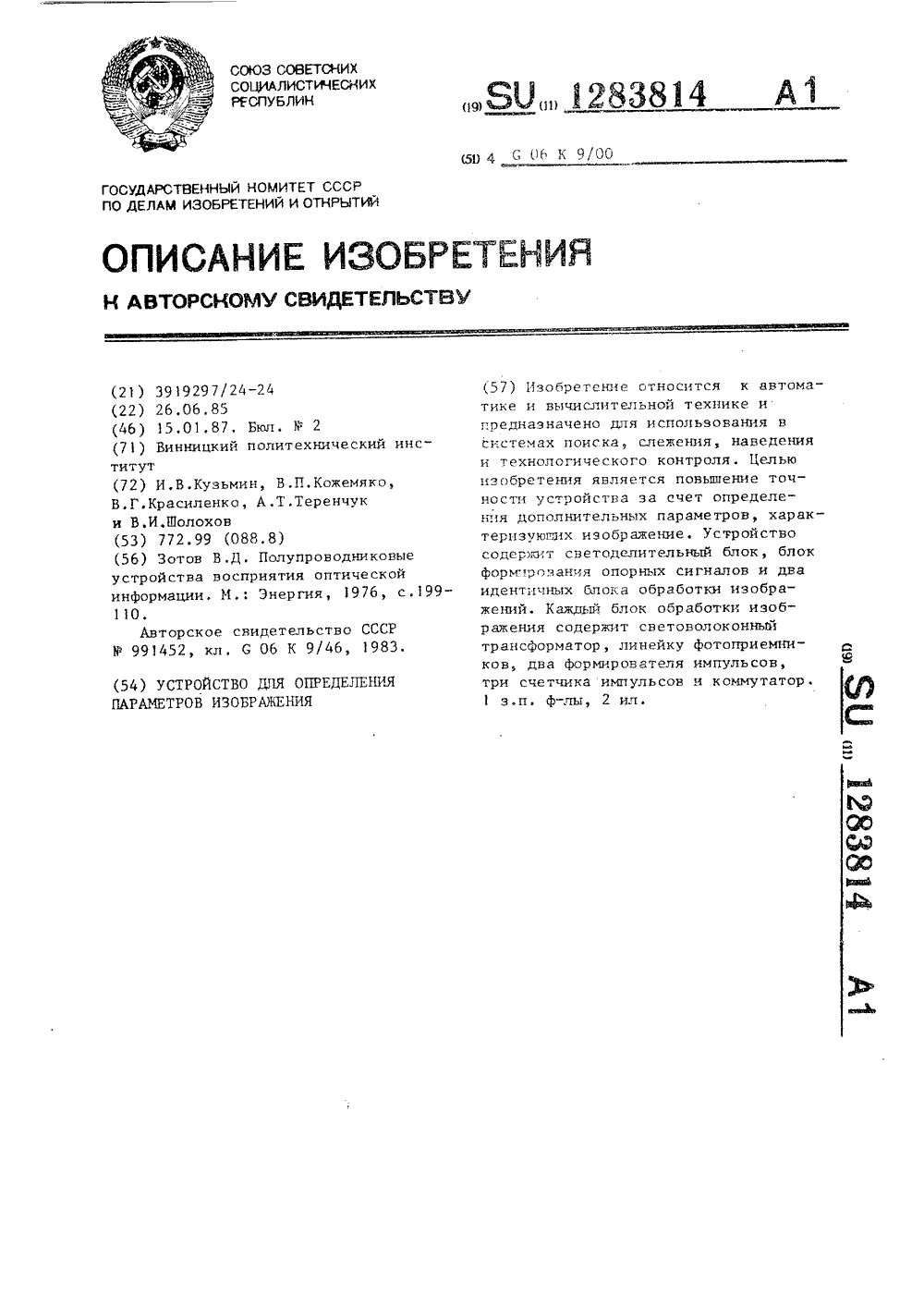

Номер патента: 1283814

Опубликовано: 15.01.1987

Авторы: Кожемяко, Красиленко, Кузьмин, Теренчук, Шолохов

МПК: G06K 9/00

Метки: изображения, параметров

...ячейки с первой по ср+1) -ю, Все это время напряжение на выходе формирователя временного глнтервала не изменяется и счетчики 15 и 17 считают гоступающие на ихвходы импульсы, так что на выходах счетчиков 15 и 17 присутствует число (1 с), Второй счетчик б в это время не считает входные импульсы, так как на его управляюсщш вход с выхода Формирователя временного интервала 13 поступает нулевое напряжение. В 1-м такте с первой ячейки фотоприемной линейки 12 сигнал, возникающий при считывании находящегося в ней заряда, поступает на вход 13, а на его выходе вознглкает напряжение "1". Счетчики 15 н 17 в Е-м такте увеличивают свое состояние на 1 и на их выходах устанавливается число 1, рав- ное коордгнате ближайшего к координатной осзг...

Номер патента: 1275299

Опубликовано: 07.12.1986

Авторы: Демьянчук, Кожемяко, Красиленко, Лютворт, Теренчук

МПК: G01R 13/00, G01R 19/00

Метки: индикатор, оптоэлектронный, шкальный

...временного интервала, а,длительность паузы между ними равна длительности импульса генератора 2. При наличии на выходезадатчика б нулевого напряжения горит запускающий светодиод 13, излучение которого подготавливает к срабатыванию фототиристор 22 первойячейки, на выходах элементов И-НЕ 9и О присутствует напряжение логической "1"препятствующее открыванию фототиристора 22, первой ячейкии возбуждению светодиодов 18, и 20 .Когда на выходе задатчика б появляется напряжение логической "1" запускающий светодиод 13 гаснет, напрямом выходе триггера 4 появляетсянапряжение логической "1", а наинверсном - нулевое, на выходе элемента И-НЕ 9 появляется нулевое напряжение, а на выходе элемента И-"НЕ10 - напряжение логической "1". При ленный...

Номер патента: 1267606

Опубликовано: 30.10.1986

Авторы: Кожемяко, Красиленко, Кузьмин, Теренчук

МПК: H03K 17/78

Метки: импульсов, оптоэлектронный, счетчик

...15.2.3 - с шиной 36.2 ячейки 8.2, светодиоды 15.3.1-153.3. - с шиной 36,3 ячейки 8.3, светодиоды 15.4.в 15.4.3 - с шиной 36.4 ячейки 8.4.Фотодинисторы 2.1-12.4, сформированные в полупроводниковой пластине 32, образуют матрицу-столбец иэ 4-х ячеек, совпадающую при наложении с матрицей, сформированной в пластине 40 31. Катоды фотодинисторов 12.1-12.4 соединены соответственно с шинами 36.1-36.4. Аноды фотодинисторов 1 12,1-12.4 соединены с анодами соответствующих вторых светодиодов 11.1- 45 11,4, а именно; Фотодинисторы 2. со светодиодом 11.1, фотодинисторы 12.2 - со светодиодом 11;2, фотодинисторы 2.3 - со светодиодом 1.3, фотодинисторы 12.4 - со светодиодом 1.4 и подключены к катодам первых 1,индикационных) светодиодов 10.1 - 10.4...

Номер патента: 1259490

Опубликовано: 23.09.1986

Авторы: Кожемяко, Красиленко, Рассохин, Теренчук

МПК: H03M 1/50

Метки: временной, интервал

...тока через управляющий светодиод 4 прекращается и этот светодиод гаснет. Световой сигнал на входах формирователя 7 н фототранзистора 11 исчезает. При этом формирова тель 7 формирует задний фронт временного интервалаи иа его выходе появпяется нулевое напряжение, фототранэистор 11 закрывается, а оптический модулятор 10 становится про эрачныи вследствие перераспределения. напряжения. Световое излучение с выхода дефлектора 12 поступает на вход соответствующего фототиристора и описанный цикл повторяется. 20Работа преобразователя синхронизирована импульсами генератора,8.В течение каждого такта работы, дли" ,тельность которого равна периоду следовайия импульсов генератора 8, 25 срабатывает одна ячейка, состоящая иэ фототиристора и...

Номер патента: 1259489

Опубликовано: 23.09.1986

Авторы: Красиленко, Мельничук, Теренчук, Шутило, Яцковская

МПК: H03M 1/50

Метки: временного, интервала, напряжение-длительность

...дискретного дефлектора 2, которые сдвигают светящуюся точку.Ксли входное напряжение преобразователя такое, что ему соответствует50 55 5 0 15 О 5 30 35 например и-я прозрачная прокладка (Ц 8. =иь 11 ), начиная с момента пода 8чи сигнала "Пуск" на разрешающий вход дискретного дефлектора 2 и на второй вход формирователя 11, который разрешает подачу тактовых импульсов на дискретный дефлектор 2 и сдвиг координаты светящейся точки, координата Х на выходе дефлектора, т.е. координата светящегося луча, поступающего на оптические входы блока 3, преобразуется в координату на выходе данного блока, т.е. на входах блока 6, причем у=фх), где х = = с(у).Это преобразование координат происходит следующим образом. Блоки 3 и 4 состоят из фоконов, с помощью...

Номер патента: 1242837

Опубликовано: 07.07.1986

Авторы: Билык, Кожемяко, Красиленко, Свечников, Теренчук

МПК: G01R 19/00

Метки: индикатор, оптоэлектронный, шкальный

...следования импульсов срабатывает одна и только одна ячейка, то количество И загоревшихся светодиодов 10, равное количеству сработав- . ших ячеек, определяется выражениемТ й где С - длительность импульса на выходе амплитудно-временногопреобразователя 1, пропорциональная величине входного сигнала,Т - период следования импульсово.генератора 3,Период следования Т импульсовпеременной длительности амплитудновременного преобразователя 1 долженбыть постоянным и должен удовлетворять следующим условиям: во в перв,Т = и Т, где и - число ячеек индикаторной шкалы, и, во-вторых,55период следования Т, должен бытьдостаточно малым для того, чтобыпроявлялась инерционность зрения и шкала воспринималась в виде непрерывной сплошной светящейся полоски,т.е,...

Номер патента: 1229955

Опубликовано: 07.05.1986

Авторы: Кожемяко, Красиленко, Лютворт, Теренчук

МПК: G01M 17/02

Метки: временной, интервал

...от соответствующего источ ника 111 или 11 света.Таким образом, процесс последовательного срабатывания фото- и Элемент 1 О задержки служит длявыравнивания задержек поступления 25 импульсов на источники 11 и 11света,.что предотвращает одновременное излучение света этими источниками, Задержка элемента, 10 равназадержке инвертора 9.Таким образом, источники 11, ,и11 света поочередно дают световыеимпульсы одинаковой длительности,равной длительности импульса гене-.ратора 8.ссКогда фотодиод 5 подключенсссный к катоду следующего светодиода4; , оказывается освещенным излучением предыдущего светодиода 4;и излучением соответствующего источника 111 или 11 г, он открывается. При этом возбуждается светодиод4, в цепи которого находитсяИданный...

Номер патента: 1169169

Опубликовано: 23.07.1985

Авторы: Кожемяко, Красиленко, Теренчук, Шутило

МПК: H03M 1/50

Метки: временной, интервал

...соединен через второй усилитель 11 с д анодами нечетных Фотодиодов 5, второй вход формирователя 6 временных интервапов оптически соединен с опти. - ческим выходом п-го светодиода 4, причем оптический выход. г-го свето О диода оптически соецинен с оптическим входом (1+1)-го Фотодиода 5, г-й и (+1)-й фотодиоды связаны оптически с оптическим выходом дефлектора,Преобразователь работает следующим образом.Дефлектор 1 преобразует входное напряжение в перемещение светового луча по фотодиодам 5. Луч освещает два соответствующих сосецних дополнительных фотодиода 5, из которых один подключен к шине, на которую поступает с выхода триггера 9 высокий уровень напряжения, блокирующий два Фотодиода 5, а другой подключен к шине, на которую с выхода...
