H03M — Кодирование, декодирование или преобразование кода вообще

Номер патента: 1425838

Опубликовано: 23.09.1988

Автор: Тимченко

МПК: H03M 3/02

Метки: дельта-модулятор

...разряду иприращению входного сигнала, т.е.формируется выходной сигнал в формате МДМ.Через некоторый интервал времени,достаточный для выполнения операциисуммирования в блоке 4, на выходепоследнего формируется выходной синнал в формате ИКМ, что подтверждается импульсом, формируемым в этот момент времени на выходе 18. Допустим, что в некотором К-м интервале дискретизации 0 в(б)Ь, Тогда на выходе переноса АЛБ 3 появляется сигнал 11 = 1. В этом случае при записи в регистр 8 выработанного блоком 2 значения кода Ь Б происходит переполнение сумматора в АЛБ 4, что в конечном итоге приводит к сбою, или автокслебательному режиму работы дельта-модулятора. Для исключения переполнения блока 4 максималь-ное значение, которое может быть за- ....

Номер патента: 1425839

Опубликовано: 23.09.1988

Авторы: Златкин, Петросян, Скворцов

МПК: H03M 3/02

Метки: адаптивный, дельта-кодер

...б Путем фильтрации в ФНЧ 11, частота среза которого совпадает с частотой среза ФНЧ 1, получают внеполосную часть спектра, состоящую преимущественно из шума квантования (фиг,2 б). Двухполупериодный выпрямитель 13 совместно со вторым интегратором 8 вычисляют текущий уровень О, внеполосной 2 О части аппроксимирующего сигнала,Уровень шума квантования при отсутствии перегрузки прямо пропорционалет напряжению Б на выходе перемножителя 14, равному шагу квантования, 2 Величина О, сравнивается с напряжением Б , смещенным с помощью сумматора 13 и источника 15 на небольшую величину П , Напряжение разности ЬП на выходе вычитателя 3 интегрируется в интеграторе 9 и поступает на управляющие входы ФНЧ 1 и ФВЧ 11, а также на вход преобразователя...

Номер патента: 1425840

Опубликовано: 23.09.1988

Автор: Тимченко

МПК: H03H 17/06, H03M 3/02

Метки: фильтр, цифровой

...поступления К импульсов Бна втором выходе блока 7 генерирует ся очередной импульс 07, по переднему фронту которого накопленная сумма из блока 13 переписывается в регистр 11, затем блок 13 обнуляется, счетчик 4 переключается в следующее положе 45 ние, в результате чего блок 8 памяти генерирует сигнал Я , а в блок 14 за(ь 1писывается произВедение, вычисленное ранее перемножителем 12.Работа накапливающего сумматора50 13(14) происходит следующим образом,По переднему (заднему) фронту сигнала на входе 25 поступающего на вход формирователя 19 последний формирует короткий импульс, устанавливающий регистры 20 и 21 в нулевое состоя 55 ние. На выходе сумматора 22 из нулевых выходных сигналов регистров 20 и 21. Формируется нулевое значение вы 5...

Номер патента: 1425841

Опубликовано: 23.09.1988

Автор: Тимченко

МПК: H03H 17/06, H03M 3/02

Метки: дельта-модуляцией, линейной, фильтр, цифровой

...11 эквивалент. ности,в отсутствие этого импульса,41 4блок 5 памяти переводится в режим чтения, а мультиплексор 10 передает сиг;-эл с выхода блока 5 на первый входэлемента 11 (фиг. Зж). За счет разного числа импульсов в последовательн:".тях с генератора 4 и элемента 7 запериод дискретизации Т осуществляется рециркуляция адресов ячеек блоков5 и 9 памяти - в каждом следующемпериоде Т адреса ячеек блока 9 памяАти смещаются на единицу в сторону отставания от адресов ячеек блока 5 па"мяти. Таким образом. шаги квантованиявходного сигнала 1 Ь ),пп ) О,записьГ ХМкоторых производится в блок 5 памятивсегда при нулевом состоянии счетчика 3, записываются в и-ом периоде дискретизации по К-му адресу,где К == пшойМ,Сигналы с разрядных выходов...

Номер патента: 1425842

Опубликовано: 23.09.1988

Авторы: Горн, Гритченко, Минаев, Муссель

МПК: H03M 3/02

Метки: адаптивный, дельта-модулятор

...некоторое время, определяемое временем заряда КС-цепочки, сохраняется уровень "лог.1" (Фиг,2 б), что приводит к установке триггера 14 в состояние "лог,1" (фиг 2 в). При появлении сигнала разрешения счета со счетчика 4 (Фиг. 2 г) на втором входе элемента И-НЕ 15, первый вход которого соединен с выходом триггера 14, на выходе элемента 15 И-НЕ появляется отрицательный перепад (Фиг,2 д). Элемент И-НЕ 16 выполняет Функцию логического ИЛИ для инверсных сигналов, т,е, с приходом на любой из входов элемента И-НЕ 16 уровня "лог.О" на выходе элемента И-НЕ 16 появляется уровень "лог. 1" (фиг, 2 е) . С появлением положительного Фронта на выходе элемента И-НЕ 16 реверсивный счетчик 5 и триггер 14 устанавливаются в нулевое состояние (фиг.2 в). Элемент...

Номер патента: 1425843

Опубликовано: 23.09.1988

Автор: Медведев

МПК: H03K 5/156, H03M 5/08

Метки: импульсов, кода, пачку

...этот импульс своим задним фронтом возвращает триггер 8 в состояниелогического "О" по выходу (фиг. 2.3)так как на его 0-входе к этому времени уже логическийО" с выхода триг 1425843гера 7. При этом элемент И 4 закрывается по второму входу для прохождения через него последующих импульсов от генератора 2. Таким образом, на выход инвертора 9 по управляющему сигналу на входе преобразователя проходит только один импульс иэ последовательности от генератора 2 (фиг,1.5), так как этот импульс инверсный, то триггер 5 по его переднему фронту . устанавливается в логическую "1" по входу (Фиг. 2.7). При этом в счетчике 6 прекращается режим параллельной записи и разрешается счет, а элемент И 3 открывается по второму входу для прохождения импульсов...

Номер патента: 1425844

Опубликовано: 23.09.1988

Автор: Мошкалев

МПК: H03M 7/00

Метки: кода, позиционного, шифратор

...схема. устройстваШифратор содержит генератор 1 тактовых импульсов, элемент И 2, первый и второй счетчики 3 и 4, первый и второй коммутаторы 5 и 6, мультиплексор 7 и блок 8 ввода информации.Шифратор работает, следующим обра э ом.Генератор 1 тактовых импульсов работает непрерывно. В исходном со стоянии отсутствуют сигналы на информационных входах коммутаторов 5 и 6 и уровни сигналов с их выходов разре,шают прохождение тактовых импульсов через элемент И 2 на входы счетчи ков и информации с выходов счетчика 3 на выход устройства.При поступлении сигнала с выхода блока 8 .ввода и при совпадении кодовой крмбинации, снимаемой со счетчиков 3 или 4, с комбинацией, разрешающей прохождение сигнала именно с данного информационного входа, на выходе...

Номер патента: 1425845

Опубликовано: 23.09.1988

Автор: Музыченко

МПК: H03M 7/12

Метки: двоичного, код, кода, модулю, свертки

...разрядовдвоичного представления числаЕ;,(+1 СЧ(х = 0,1, 1 од (К+1) ) и порогом А=К и иожет иметь любую известную структуру.На фиг. 1-3 обозначены такжесумматоры 9-30.Устройство работает следующим образом,При подаче на входы 5 устройствадвоичного кода блок 1 преобразуетего в два г-разрядных кода, причемЬ("; х;2 )тпос 1 К= (,Х.у 2 +. у 2 )"3у шос 1 К,д , у,у 0,11у - значение 3-го разряда с-гокода на выходах блока 1.Коды с выходов блока 1 преобразования двоичного кода в два г-разряд" ных кода поступают на входы узла 3 свертки двух г-разрядных кодов в ф. о 8(К+1) +1) -разрядный блока 2 суммирования по модулю К, который формирует н=- своих выходах(11 од, (К+1)+1)-разрядный код к, при.чем( х; 2 птойК= ( г 2 )шойК.1 и )=Код с выходов...

Номер патента: 1425846

Опубликовано: 23.09.1988

Авторы: Борисенко, Куно, Соловей

МПК: H03M 7/12

Метки: кодов

...разрядасчетчика 2,В качестве сумматора 1 можно использовать известные сумматоры любоготипа, например матричные.Блок 3 синхронизации обеспечиваетпрохождение на свой первый выход тактовых импульсов с входа 6 в отсутствие нулевого кода на выходах счет 1чика 2, а при появлении этого нулевого кода - снятие тактовых импульсовс первого выхода и формирование навтором выходе одиночного импульса.Преобразователь кодов работаетследующим образом,С входов 5 преобразователя двоичная кодовая комбинация записьваетсяв вычитающий счетчик 2 и параллельнопоступает на входы сумматора 1, гдеподсчитывается количество единиц вэтой комбинации, которое двоичным кодом поступает,на вторые информационные входы биномиального счетчика 2 ивыходы 9...

Номер патента: 1425847

Опубликовано: 23.09.1988

Авторы: Прокофьев, Сапожников

МПК: H03M 7/22

Метки: кода, самопроверяемый, тестер

...наборе 0000110 кода "2 из 7" по равенству единице сигналов наобоих выходах 28 и 29 устройства. Формула изобретения55Самопроверяемый тестер для кода"2 из 7", содержащий элементы И иИЛИ,выход первого элемента ИЛИ соединен с первым входом первого элемента И, выход второго элемента И соединен с первым входом второго элемента ИЛИ, выход которого соединен с первыми входами третьего и четвертого элементов ИЛИ, выход третьего элемента ИЛИ соединен с первыми входами пятого и шестого элементов ИЛИ, выходы которых соединены с первыми входами соотвественно третьего и четвертого элементов И, выход четвертого элемента ИЛИ соединен с вторым входом третьего элемента И выход пятого элемента И соединен с вторым входом второго элемента ИЛИ, выход....

Номер патента: 1425848

Опубликовано: 23.09.1988

Авторы: Орлов, Чванов, Шостак

МПК: H03M 9/00

Метки: кода, параллельного, последовательный

...и одновременно подается на информационныевходы приоритетного шифратора 2. Разряды преобразуемого кода и разрядырегистра 1 сдвига совмещаются попервому (младшему) разряду, при этомпервый разряд преобразуемого кодаподается на информационный вход приоритетного шифратора 2, имеющего наименьший приоритет, а старший разряд -на информационный вход, имеющий выс-,ший приоритет. На выходе приоритет",ного шифратора 2 появляется двоичныйкод, числовое значение которого равноформату преобразуемого када. Указанный код записывается в счетчик 3, навыходе заема которого появляется сигнал, запускающий генератор 4 импуль-.сов и сигнализирующий во внешние це:пи о начале Формата преобразователя.Импульсы в выхода генератора 4 импульсов поступают на тактовый...

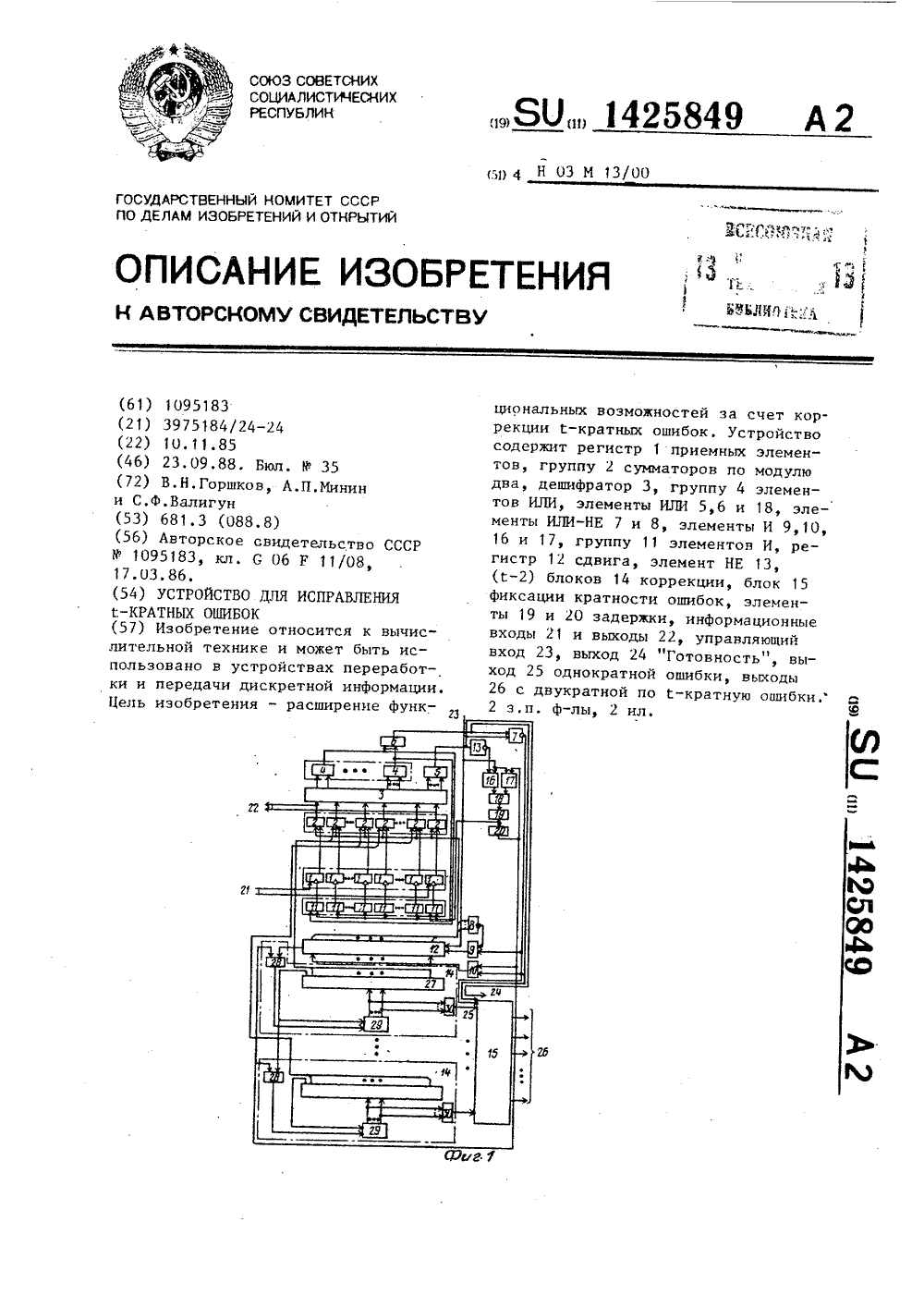

Номер патента: 1425849

Опубликовано: 23.09.1988

Авторы: Валигун, Горшков, Минин

МПК: H03M 13/15

Метки: исправления, кратных, ошибок

...когда при двойной ошибке в младшем разряде принятого слова нет ошибок. В этом случае появление "1" в младшем разряде регистра 12 не приводит к появлению ее на выходе группы 2 сумматоров по модулю два. Следовательно, на всех выходах дешиФратора 3 код "0", Единичный сигнал с выхода элемента ИЛИ-НЕ 7 разрешает прохождение кода "1" с выхода элемента 20. По этому сигналу производится сдвиг на один разряд влево содержимого регистра 12. Так как на выходе элементаИЛИ-НЕ 8 код "0", то элемент И 9 закрыт, Следовательно, в регистре 12 код будет только во втором разряде. Если одна из ошибок в принятом слове возникла во втором разряде, то с появлением "1" в соответствующем разряде регистра 12 на выходе группы 2 сумматоров по модулю два...

Номер патента: 1427404

Опубликовано: 30.09.1988

Авторы: Бархатов, Крэла, Некрасов, Пугачев

МПК: G08C 19/48, H03M 1/66

Метки: код-аналог

...код - аналог в синхронных системах передачи угла поворота вала исистемах аналоговой информации.Целью изобретения является упрощение преобразователя код - аналог путем поочередного формирования нулевых 10напряжений на паре обмоток синхронизации сельсина,На чертеже изображена структурнаясхема преобразователя код - аналогПреобразователь код - аналог со"кода, сельсин 2, счетчик 3, первый 4,второй 5 и третий 6 ключи, источник7 переменного напряжения, роторнуюобмотку 8 сельсина, обмотки 9, 10 и 2011 синхронизации сельсина,Преобразователь работает следующимобразом,Выходной сигнал задатчика 1 - число импульсов в единицу времени, которое пропорционально измеряемой величине, преобразуется счетчиком 3 в трипоследовательности импульсов,...

Номер патента: 1427564

Опубликовано: 30.09.1988

Авторы: Воротов, Могнонов

МПК: H03M 1/10

Метки: аналого-цифровой

...компаратора 2 следующимтактовым импульсом, который поступает на вход синхронизации РПП 17, происходит сохранение или сброс единицыв старшем разряде РПП 17 и абязательный сдвиг этой единицы на один разряд в сторону младшего. Одновременноэтот же тактовый импульс в зависимости от состояния компаратора 2 проходит на вход синхронизации регистра 7 через третий элемент И 16. При сохранении единицы в текущем разрядеРПП 17 в регистре 7 записывается кодпоправки с выхода сумматора 6, соответствующий коду РПП. Таким образомв регистре 7 сохраняется код поправки, соответствующий коду РПП, полученного в предыдущих тактах, В результате в каждом такте преобразования в суммирующей точке первого входа компаратора 2 формируется аналоговый эквивалент,...

Номер патента: 1427565

Опубликовано: 30.09.1988

Авторы: Власов, Ермолаев

МПК: H03M 1/10

Метки: аналого-цифровых, преобразователей

...а блок 4сравнения кодов устанавливается всостояние, которое так устанавливает контакты коммутаторов 16 и 17,что выходное напряжение интегратора2 устремляется к соответствующемуФзначению П П зоны гистерезиса. Этовремя, наступающее после паузы (интервал Т) и будет временем, пропорциональным нестабильности АЦП в соответствующей 3-й точке характеристикипреобразования. Далее процесс аналогичен процессу на интервале Т,По заднему фронту импульса длительностью Т снова происходит установка в единичное состояние КБ-триггера 24, если на начало паузы Т 2 напряжение на выходе интегратора 2 оказывается больше, чем к концу этой паузы за счет дрейфа АЦП. Если наоборот,то КБ-триггер 24 устанавливается вединичное состояние с некоторой задержкой,...

Номер патента: 1427566

Опубликовано: 30.09.1988

Авторы: Алешин, Кутыркин, Селиверстов, Умнов

МПК: H03M 1/10

Метки: аналого-цифровых, преобразователей

...началомработы на шине "Экспресс-контроль" устанавливается "1" 10 которая размыкает ключ 12, разрешаетпрохождение сигналов с выходов первого 13 и второго 14 инверторов на выход третьего элемента И 15 и организует работу счетчика 11 в счетномрежиме, На шине опорного кода устанавливается нулевой опорный код Р.Затем подается сигнал на шину"Пуск", сбрасывающий интегратор 8 исчетчик 11 в нулевое состояние. Приэтом на выходах контролируемого АЦП10 формируется код А, соответствующий нулевому входному напряжению,11 11т . е . 1 в знаковом разряде, Этоткод А больше нулевого опорного кодаВ с выходов счетчика 1 1 . Сигнал свыхода второго элемента И 6 подключает через коммутатор 7 напряжение-Б на вход интегратора 8 . Напряжение на выходе интегратора...

Номер патента: 1427567

Опубликовано: 30.09.1988

Авторы: Архипова, Бурков, Марикин

МПК: H03M 1/26

Метки: вентильного, двигателя, положения, ротора, углового

...фиг.З - диаграммы напряженйй на выходе устройства.Устройство для определения углового положения ротора вентильного двигателя содержит обтюратор 1, ис точник 2 питания, блок 3 оптических преобразований, блок 4 электрических преобразований. Обтюратор 1 включает кольцевую дорожку 5. Блок 3 образует оптоэлектронные пары 6-11, состоящие 30 из светодиодов 12-17 и фотодиодов 18- 23 соответственно. Блок 4 содержит компараторы 24-29 и усилители 30-35.Обтюратор 1 установлен на валу 36 вентильного двигателя 37.Устройство для определения углово 35 го положения ротора вентильного двигателя работает следующим образом.Обтюратор 1, установленный на валу двигателя 37, изготовлен в виде40 диска с кольцевой дорожкой 5, состоящей из прозрачных и...

Номер патента: 1427568

Опубликовано: 30.09.1988

Авторы: Батюк, Жеребятьев, Семенов

МПК: H03M 1/46

Метки: код

...25 устанавливается в исходное нулевое состояние, если нет, то он остается в единичном, На следующем такте про1427568 45 5055 изводится уравновешивание воздействия следующего триггера и т.д. (как обычное поразрядное уравновешивание). Двоичный код регистра 25 поступает р шине 27, а значение знака ман тиссы снимается с прямого выхода . :КБ-триггера 19 на шину 26.Если при подборе величины по, :рядка в единичное состояние будет,установлен триггер младшего нулевого) разряда регистра 42, то импульсом с выхода этого триггера устанавливаются в нулевое состояние КБ- триггер 35 и в единичное состояние КБ-триггер 22Поступление импульсов с генератора 30 на сдвигающий вход ,регистра 42 через элемент И 36 пре.кращается. В регистре 42...

Номер патента: 1427569

Опубликовано: 30.09.1988

Авторы: Гуляев, Дорух, Шеболков

МПК: H03M 1/50

Метки: напряжение, периода, постоянное

...с выходаисточника 1 эталонного напряженияпоступает через второй электронныйпереключатель 4 на вход второго интегратора 7, а вход первого интегратора 6 подключен через первый электронный переключатель 3 к шине нулевогопотенциала, На выходе второго интегратора 7 образуется линейно нарастающий сигнал, а на выходе первого интегратора 6 имеет место сигнал постоянного уровня, который через третийэлектронный переключатель 5 поступает на выход 9 устройства,В моменты изменения отрицательнойполярности измеряемого сигнала наположительную под действием короткихимпульсов сброса с второго выходаформирователя 2 управляющих сигналовосуществляется разряд конденсаторапервого интегратора 6, а сигнал наего выходе скачкообразно изменяетсядо нулевого...

Номер патента: 1427570

Опубликовано: 30.09.1988

Авторы: Харченко, Шатило

МПК: H03M 1/50

Метки: временных, измеритель, переходных, процессов, характеристик

...который переключает триггер 2,На втором входе первого элементаИ 3 появляется разрешающий потенциал, и импульсы генератора 10 начинают поступать на вход первого счетчика 4, увеличивая его код. Когдавходное напряжение впервые достигает зонынорма", первый импульс свторого выхода измерительного блока1 (фиг. 2 г) возвращает первый триггер 2 в исходное состояние (фиг.2 в)и переключает второй триггер 6, закрывая элемент И 3 и открывая элементИ 7. При этом в первом счетчике записывается код, соответствующий интервалу С, - Г (времени нарастаниясигнала Т ), а импульсы с выходагенератора 10 импульсов начинаютпоступать на вход второго счетчика 8 и первый вход третьего счетчика 9, Третий счетчик 9 изменяет свой код только в моменты, когда на его...

Номер патента: 1427571

Опубликовано: 30.09.1988

Авторы: Бухвостов, Иванов, Печенкин, Яковлев

МПК: H03M 1/60

Метки: частота-код

...записи на время получения обратного кода в формирователе 11,На этапе дослеживания устраняется рассогласование между истинным значением измеряемой частоты и грубой оценкой, полученной при измерении периода Г . Преобразователь 6, представляющий собой триггерный делитель частоты, управляемый кодом счетчика 5, формирует из частоты Г,. кварцевого генератора 2 сигнал компенсирующей частоты Г, соответствующий коду в счетчике 5 в каждый момент времени. Частоты Г, и Гк подаются на входы блока 1, который осуществляет их привязку к двум синхронизирующим не- совпадающим последовательностям - сигналам с прямого и инверсного выходов генератора 2. С выходов блока 1 импульсы Г и Г поступают соответственно на суммирующий и вычитающий входы счетчика...

Номер патента: 1427572

Опубликовано: 30.09.1988

Авторы: Котович, Малашонок, Палков

МПК: H03M 3/02

Метки: дельта-кодек

...Я = 1.Вместе с тем результаты счета импульсов г(С) третьим счетчиком 15 анализируются третьим элементом 18 эквивалентности, Двоичное число, пос" тоянно присутствующее на третьих вы ходах блока 12 задает длительность1письма , т,е. определяет количество битов, передаваемых во время синхропосылки. На фиг.З показан пример синхропосылки (письма) длиною 10 битов.Таким образом, в момент окончания синхропосылки на выходе третьего элемента 18 эквивалентности генерируется единичный короткий импульс 20 ш.) (фиг.Зг), который, в свою очередь, сбрасывает третий счетчик 15, а также устанавливает на выходах триггера 20 комбинацию сигналовЯ(с) = 0 и Я(т) = 1. 25После того, как заканчивается передача синхропосыпки, опять включается цепь обратной связи...

Номер патента: 1427573

Опубликовано: 30.09.1988

Авторы: Ваховский, Лужецкий, Стахов

МПК: H03M 7/02

Метки: двоичного, кода

...19-21 преобразователя подаются соответственно разряды с весом "4", "2" и "1" двоичного кода. Через время срабатывания преобразователя на его выходах 1-4 появляются значения разрядов кода Фибоначчи соответственно с весами "5", "3", "2" и "1". Младший разряд кода Фибоначчи равен нулю.Формула изобретения 50Преобразователь двоичного кода,содержащий четыре элемента НЕ, пятьэлементов И и два элемента ИЛИ, причем первый и второй входы преобразователя соединены соответственно спервыми входами первого и второгоэлементов И, вход первого разрядапреобразователя соединен с первым входом третьего элемента И, выходы первого и второго элементов И соединенысоответственно с первым и вторым вхоДами первого элемента ИЛИ, вход второго разряда...

Номер патента: 1427574

Опубликовано: 30.09.1988

Авторы: Костромитин, Музыченко, Рыжевнин, Шлыков

МПК: G06F 11/10, H03M 7/20

Метки: двоичного, единиц, кода, модулю, подсчета, числа

...элемента 7.1 И, соединенных с выходами блоков 61-6.(1-1), также единичные сигналы. При этом через (ч +1)войК тактов работы генератора 1, когда на вход счетчика 5 по модулю К поступает (ю +1)вос 1 К импульсов, на выходе делителя 9, соединенном с входом элемента 7,1 И появляется импульс, который через элемент 7.1 И и элемент 8,(1+1) ИЛИ поступает на счетный вход блока 6.1 подсчета единиц по модулю К.Таким образом, к содержщому блска 6.1 подсчета единиц по модулю К каждый раз прибавляется единица, а за это время из содержимого счетчика 5 по модулю К вычитается Ь +1)водК единиц, где и+1 - веса информационных входов 10.(1+1).Импульсы с выхода элемента 7,1 .И одновременно поступают через элемент . 8, 1 ИЛИ на вход 20 обнуления делителя 9,...

Номер патента: 1427575

Опубликовано: 30.09.1988

Автор: Стефанов

МПК: H03M 7/50

Метки: компандер, цифровой

...в регистр 17 вводятся значения результатов суммирования Бу = Бгг ПБц - Бтг 113 л БЗ Б 4 = Бзг ПБлл Н 4 г= З 5 = Ъг 114 лц 4 г,Б(к+л)с Бкг "Б(к+1)П 11(К+1) = Бц(К+1)л Б(К+1). После этого ключи 12 и 13 закрьваются, а регистр 17 опять переходит в режим хранения, Во всех остальных отсчетах 4 О данного ИК, за исключением М-го, анализатор 1 старших разрядов работает аналогично. С приходом (К+2)-го разряда И-го отсчета ключи 12 и 13 закрываются, но регистр 17 остается 45 в режиме сдвига, а с входа К счетчи-. ка 18 формирователя 2 снимается сигнал установки нуля до прихода второго разряда первого отсчета следующего ИК. Разряды сформированной в 5 О регистре 17 К-разрядной комбинации БББ 4 поступают с выхода его старшего разряда на вход...

Номер патента: 1427576

Опубликовано: 30.09.1988

Авторы: Козиненко, Полторацкий

МПК: H03M 13/51

Метки: кодов, хэмминга

...нуль из старшего разряда регистра 2 контрольных разрядов, контрольное слово при этом не изменяется. Таким образом, в этом такте нарушается соответствие между информационным и контрольным слЬвами, генератор 15 синдромов вырабатывает сигнал одиночной ошибки который раз" решает работу дешифратора 16 синдромов.Дешифратор 16 синдромов определяет ошибку в первом разряде, корректор 17 корректирует информационное словоПри правильной коррекции на выходах корректора 17 должна быть нулевая информация, при неверной работе блока 3 на выходах 13 появляется нулевая информация, при этом хотя бы одна единица через элемент 8 ИЛИ при установленном триггере 5 вызывает установку в единичное состояние триггера 7 результата проверки и наз14контрольном выходе...

Номер патента: 1427577

Опубликовано: 30.09.1988

Авторы: Гриб, Дудкин, Ткаченко

МПК: H03M 13/23

Метки: кодов, минимальной, приведения, фибоначчи, форме

...в единичное значение, а через элемент И 23 блока 1 1-го разряда и элементы ИЛИ 26, И 21 и ИЛИ 28 переводят триггеры 16 блоков 1 (1-1)-го и (1-5)-го разрядов в нулевое состояние. Обнуле ние триггеров 16 блоков 1 свертки (-2)-го и (-3)-го разрядов производится с помощью сигнала, поступающего на вход обнуления триггера 16 через элементы ИЛИ 27, И 22 и ИЛИ 28 блока 1 соответствующего разряда. Выходной код снимается с выходов 2 блоков 1. Формула и э обре т е н и я 1, Устройство приведения кодовФибоначчи к минимальной форме, содержащее и блоков свертки (и - разрядность кода), первый выход -го блокасвертки (1=1п) является 1-м информационным выходом устройства и соединен с первым входом (1+1)-го блокасвертки и вторым входом (1+2)-го блока...

Номер патента: 1429319

Опубликовано: 07.10.1988

Авторы: Доценко, Зевелев, Николайчук

МПК: H03M 1/22

Метки: аналого-цифровой, многоканальный

...результата измерения из счетчиков 9 в регистр 10, а потенциалом осуществляется сброс счет 45 чиков 9, Передаваемый сигнал с частотой тактового генератора 8, АЦП 6, преобразуется в цифровой код. По мере окончания измерения преобразователями 2 выходной сигнал ЦАП 4 умень О шается ступенчато до минимального значения (Фиг. 2 а). При этом на выходах АЦП 6 вырабатываются импульсы (фнг 2 б), длительность которых соответствует выходным сигналам преоб 55 разователей 2. Данные сигналы посту пают на входы разрешения счета счет-, чиков 9, которыми осуществляется подсчет длительности импульсов, Результат подсчета индицируется индикатором 11.Количество используемых каналов К измерения зависит от разрядности и применяемых ЦАП и АЦП и уровня помех,...

Номер патента: 1429320

Опубликовано: 07.10.1988

Авторы: Есьман, Пилипович, Поседько

МПК: H03M 1/24

Метки: код, перемещения

...представляет собой фотоприемную линейку на приборах с зарядовой связью (ПЗС) с периодом Р и количеством элементов 10 (К 1200 ГЛТ), генератор 3 - трехфазный генератор, выполненный на К-триггерах, компаратор 6 - микросхему К 521 САЗА, АПП 7 - микросхемуК 1407 ПБ 1, счетчики 8, 16 и 20, микро схемы К 155 ИЕ 7. Делитель 9 частоты выполнен на микросхемах К 155 ТМ 2 с дифференцирующей цепочкой, Триггеры 10 и 21 представляют собой микросхемы К 155 ТИ 2, блоки 27 и 28 элементов И собраны на микросхемах К 155 ЛА 8, сумматор 29 - К 155 ИИЗ, регистр 30 - К 155 ИЕ 7, элемент ИЛИ 31 - К 155 ЛЕ 1, элемент 32 задержки - К 155 АГ 1, счетчик 33 - К 155 ИЕ 7, дешифратор 34 - К 155 И 04, блоки 23 и 24 сравненияК 564 ИЛИ 2, 1 АП 25 - К 250 ПА 1,...

Номер патента: 1429321

Опубликовано: 07.10.1988

Авторы: Комаров, Котович

МПК: H03M 3/02

Метки: дельта-кодер

...бит из последнего разряда регистра 19 сдвига на вход обратного счета реверсивного счетчика 20. Состояние реверсивного счетчика 10, таким образом, постоянно отражает плотность (соотношение единичных и нулевых пачек) цифрового ДИ-сигнала на некотором Фрагменте (интервале), длительность которого определяется разрядностью регистра 6 сдвига. Длительность анализируемого Фрагмента целесообразно выбирать в пределах 3-10 мс, что при тактовых частотах 16-32 кГц позволяет выбирать разряд 3142932ность регистра,19 сдвига в пределах50-300, в зависимости от конкретнойтактовой частоты и требуемой инерционности адаптации, Кодовая комбинация на выходах реверсивного счетчика510 в дальнейшем используется дляформирования конкретного шага квантования...
