Номер патента: 1661998

Опубликовано: 07.07.1991

Авторы: Карпов, Смоляков

МПК: H03M 1/48

Метки: аналого-цифровой, следящий

...неизменным.Второй такт "Сдвиг". Он начинается с появления импульса генератора 1 тактовых импульсов на выходе элемента 19 задержки, причем время задержки должно быть не меньше времени переходных процессов в реверсивном счетчике 3 при сложении (вычитании) "1" и срабатывании цифроаналоговых преобразователей 5 и 6, Если выполняется условие (1), с выхода сравнивающего устройства 9 на вход элемента И 16 подается "1", что разрешает прохождение импульса генератора 1 тактовых импульсов с выхода элемента 19 задержки, через элемент И 16, ключ 13 на первый вход регистра 7 сдвига, в котором происходит сдвиг единицы на один разряд вправо, причем сдвига не произойдет, когда "1" находится в самом младшем разряде регистра 7 сдвига, так как в этом...

Номер патента: 1661999

Опубликовано: 07.07.1991

Автор: Ордынцев

МПК: H03M 1/50

Метки: вала, времени, интервалы, поворота, угла

...в элементе 28 задержки на время т 2 и установит триггер 23, который выдаст на выход 38 сигнал готовности (фиг. 23) к выполнению следующего преобразования. За время т 2 конечная метка К пройдет под головкой 7 и будет стерта, это предотвратит возможность ее вторичного считывания (фиг, 2 ж),Операция разметки выполняется с использованием шагового двигателя 3. Однако предварительно при работающем двигателе 2 производится очистка. дорожки 32 от старых масштабных меток, Для этого необходимо нажать кнопку 29 и удержать ее на воемя, большее времени полного оборота диска 1, При этом генератор 19 соединен со стирающей головкой 8, которая очистит дрожку 32, Для разметки электродвигатель 2 отключается, а включается шаговый двигатель 3, Нужно...

Номер патента: 1662000

Опубликовано: 07.07.1991

Авторы: Алиев, Вердиев, Кулизаде, Тургиев

МПК: G01R 23/00, H03M 1/60

Метки: функциональный, частота-код

...ЛТ - 1 с), которые складываются в реверсивном счетчике 7 с дополнительным кодом начального значения частоты 1 О = с Гц используемого датчика. В итоге и концу преобразования преобразокод числа 1 - с. Далее от заднего фронтаимпульса измерительного интервала Ь Тсрабатывает формирователь 2 его заднегофронта, выходной импульс которого устанавливает триггер в единичное состояние,отпирающее элемент И 9, Импульсы стабильной частоты 1 в, вырабатываемой генератором 17, через открытый элемент 9поступают на входы двоичных умножителей10 и 14 и счетчика 15, Число импульсов навыходе двоичного умножителя 14 определяется выражениемМ 2= " (2 ах+Ь)дх= (" 2 ахох+ Ьох=ах + Ьх.Эти импульсы поступают на вычитающий вход реверсивного счетчика 7, в котором...

Номер патента: 1662001

Опубликовано: 07.07.1991

Авторы: Куликов, Семенов

МПК: H03M 3/04, H03M 7/30, H04N 7/12 ...

Метки: кодирования, сигнала, телевизионного

...шума вблизи контуров.С учетом сказанного блок 2 памяти устройства может быть выполнен фиг.2) на буферном регистре 22, счетчике 23 импульсов, узла 24 оперативной памяти и регистре 25 сдвига. На фиг,2 обозначены информационные входы 26, первый 27 и второй 28 тактовые входы, вход 29 синхронизации и управляющий вход 30.Квантователь 8 (фиг.З) содержит преобразователь 31 кодов и блоки 32 и 33 задержки, На фиг.З обозначены первые 34 и вторые 35 входы и первые Зб - третьи 38 выходы,Блоки 18, 19, 32 и 33 задержки могут быть выполнены на буферных регистрах,Блок 20 кодирования представляет собой преобразователь параллельного кода в последовательный.Управление блоками устройства осуществляет синхронизатор (не показан). Синхрогенератор формирует...

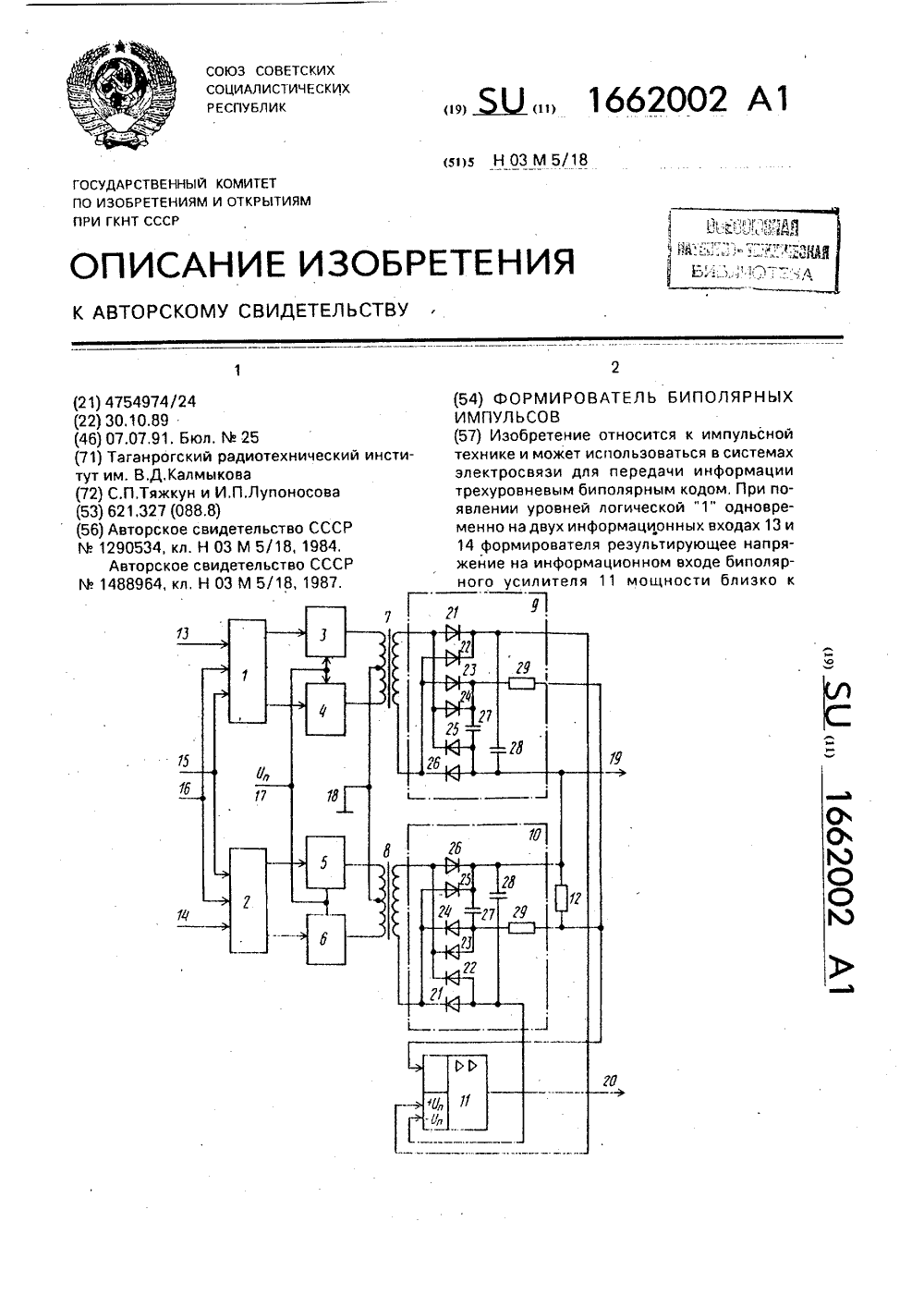

Номер патента: 1662002

Опубликовано: 07.07.1991

Авторы: Лупоносова, Тяжкун

МПК: H03M 5/18

Метки: биполярных, импульсов, формирователь

...11.При появлении логической единицы на информационном входе 13 появляется положительное напряжение(относительно выхода.19) на третьем выходе выпрямителя 9, и усилитель 11 формирует импульс положительной полярности. (относительно выхода 19) на выходе 20. За перепадом логического уровня на входе 13 из единицы в ноль напряжение на информационном входе усилителя 11 уменьшится до нуля относительно выхода 19 и на выходе 20 установится также нулевое напряжение.Если уровень логической единицы появится на входе 14, аналогичным образом сформировано напряжение отрицательной полярности относительно выхода 19 на третьем выходе выпрямителя 10.и на выходе 20 формирователя,С помощью резистора 12 осуществляется привязка входа усилителя 11 к выходу 19,...

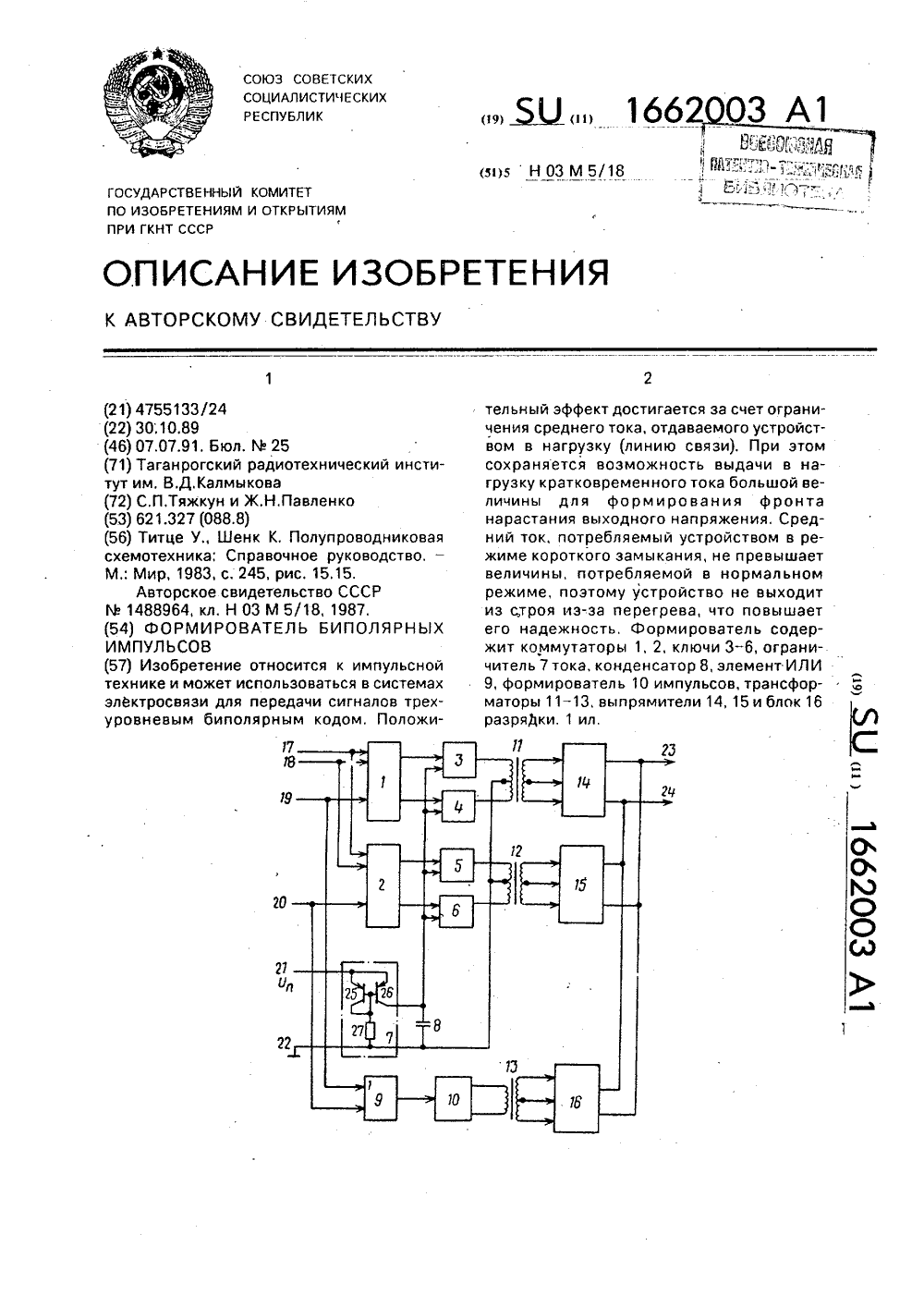

Номер патента: 1662003

Опубликовано: 07.07.1991

Авторы: Павленко, Тяжкун

МПК: H03M 5/18

Метки: биполярных, импульсов, формирователь

...был) прекращается подача импульсов накачки на трансформатор 11 или 12 и происходит перепад уровня на выходе элемента ИЛИ 9,Формирователь 10 выдает короткий импульс на выводы первичной обмотки трансформатора 13, напряжением на вторичной обмотке которого открывается блок 16 разряда и емкость нагрузки между выходами 23 и 24 разряжается до малого напряжения паузы,В аварийном режиме устройства при коротком замыкании проводов линии связи (выходы 23 и 24) или снижении сопротивления нагрузки до недопустимо малой величины. Средняя величина выходного тока к.з превышает величину ,р, Напряжение на конденсаторе 8 за время нескольких выходных импульсов снижается до величины, при которой к,з снижается до уровня ,р. Таким образом, средняя мощность,...

Номер патента: 1662004

Опубликовано: 07.07.1991

Авторы: Тукаль, Шостак

МПК: H03M 7/12

Метки: двоично-десятичного, двоичный, кода

...3 (при К = 1 со сдвигом на один разряд на один вход и на второй со сдвигом на три разряда в сторону его старших разрядов) поступает однорядный код, сформированный в блоке 5 суммирования (в первом такте его значение равно нулю). Далее с помощью блока 3 суммирования (О + 2)-рядный код преобразуется в Я-рядный, который по приходу второго синхроимпульса с разрешения потенциала на входе 8 устройства записывается в регистр 4. Одновременно с записью информации в регистр 4 по этому же синхроимпульсу происходит сдвиг содержимого регистра 1 на К десятичных разрядов в сторону его старших разрядов, На этом первый такт преобразования заканчивается,Во втором такте работы устройства одновременно с чтением следующих двоичных эквивалентов из блоков 2...

Номер патента: 1662005

Опубликовано: 07.07.1991

Автор: Шурмухин

МПК: H03M 7/12

Метки: двоично-десятичный, двоичного, код, кода

...последующего каскада преобразования,Преобразование двоичных кодов в двоично-десятичный, в двоично-десятично-шестидесятиричный, в двоично-десятичный код секунд, минут, градусов производится по одному и тому же алгоритму, Различие только всодержании программы, "жестко" заложенной в сумматоре 6 и табличном преобразователе 7.Двухразрядный код управления с входа 21 поступает на вход дешифратора 14, который производит в каждом такте преобразования перекодировку для каждого каскада деухразрядного входного кода управления в двухразрядный код управления каскадом, Например, при преобразовании двоичного кода секунд в код секунд, минут, градусов;в первом такте, где осуществляется преобразование в код минут, сумматор 6 осуществляет коррекцию...

Номер патента: 1662006

Опубликовано: 07.07.1991

Авторы: Красиков, Ткаченко

МПК: H03M 7/30

Метки: кодов, уплотнения

...функциональных воэможностей устройства за счет уплотнения кодов с переменным значением 1. Устройство содержит реверсивный регистр 1 сдвига, элемент ИЛИ - И 4, счетчик 3, элемент И 5 и элемент ИЛИ 6 с соответствующими связями, Устройство может применяться в арифметико-логических, запоминающих устройствах и системах передачи данных, 1 ил.1662006 Составитель А. КлюевТехред М,Моргентал Корректор О. Кравцова Редактор Н. Рогулич Заказ .2137 Тираж 457 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035. Москва, Ж, Раушская наб 4/5 . Производственно-издательский комбинат "Патент". г, Ужгород, ул. Гагарина, 101 5ИЛИ-И и элемент ИЛИ, причем выходы разрядов счетчика соединены с первыми входами...

Номер патента: 1662007

Опубликовано: 07.07.1991

Авторы: Красиков, Ткаченко

МПК: H03M 13/05

Метки: кода

...счисления,Йа чертеже представлена схема устройства для контроля кода.Устройство содержит шестиразрядныйрегистр сдвига, состоящий из триггеров1.1 - 1.6 разрядов, с первого 2,1 по третий 2,3элементы И, первый 3,1 и второй 3,2 элементы ИЛИ, информационный вход 4 устройства, выход 5 устройства и тактовый вход 6устройства,Одноактный сумматор осуществляетсуммирование поступающих на его входыи-разрядных чисел А, представленных в избыточной минимальной системе счисленияследующим образом: 050;%= О=01; (5-2) +Я-З)5)1,Значением (и+2) определяет мощность минимального и-разрядного кода.Из рекуррентного соотношения (1) следует алгоритм сложения значащих цифр в минимальной системе счисления ф (Я) + ф (3) = ф (Я) +ф (5 - 2) + фу (Я - 3). (2) Из...

Номер патента: 1662008

Опубликовано: 07.07.1991

Авторы: Александров, Красиков, Николаев, Седов, Ткаченко

МПК: H03M 13/47

Метки: исправления, обнаружения, ошибок, последовательного

...10 устройст 35 ва,На вход б подается кодовая комбинация, а с выхода 7 снимается. Контрольныйвыход 8 предназначен для выдачи сигналао наличии ошибки, Если сигнал сбрасыва 40 ется автоматически, ошибка исправлена, впротивном случае необходимо сброситьтриггер 1,4 импульсом на входе 9 сброса,вход 11 используют для подачи синхроимпульсов, каждый второй из которых45 производит сдвиг кодовой комбинации(табл и ца).Устройство работает следующим образом,Пусть на вход б подается кодовая ком 50 бинация согласно комбинации (1), одновременно на вход 11 поступаютсинхроимпульсы в два раза большей частоты, чем код на вход б, После записи двухпервых символов в триггеры 1.1 и 1.2 про 55 изводится проверка наличия "О" в триггере1.2 - состояние "11", открыты...

Номер патента: 1662009

Опубликовано: 07.07.1991

Авторы: Козлюк, Лужецкий, Сегнет, Стахов

МПК: H03M 13/53

Метки: 2-кода, фибоначчи

...дешифратора 7 присутствует код 010. На выходы 15,3 и 16,2 блока 8 коррекции ошибок поступают единичные сигналы. Сигнал "1" будет на выходе элементов ИЛИ 19.1, И 18.3, на третьем выходе блока 8 коррекции ошибок и на выходе элемента ИЛИ 9.3, Этот единичный сигнал, поступая на счетный вход триггера 1.4, устанавливает его в единичное состояние, тем самым исправляя ошибку,При поступлении на информационный вход устройства кодовой комбинации 11 11100, соответствующейкоду 1001000 М-формы, с ошибкой в пятом разряде, на выходах элементов И 2,1 - 2,5 устанавливается комбинация 11110,Выходы элементов И 4.1 - 4,4 группы будут единичные, кроме первого, Сигнал "1" устанавливается на выходе элемента И 5,2 группы и на выходе элемента ИЛИ 9,4 группы....

Номер патента: 1662010

Опубликовано: 07.07.1991

Автор: Куц

МПК: H03M 13/47, H03M 13/51

Метки: двойных, использованием, кода, коррекции, ошибок, рида-соломона

...номер такта и вид синдрома, соответствующего декодируемой комбинации двукратной ошибки, если таковой определяется. Если число оставшихся тактов до 2 недостаточно для исправления двух ошибок последовательным способом, на выходе элемента И 29 устанавливается единица. Информация о номере такта поступает со счетчика 31, запускаемого сигналом с дешифратора 28, а импульсы счета - с тактового генератора 21,Данные о виде синдрома поступают на коммутатор ЗО с элементов ИЛИ 32 и ЗЗ, а также на прямую с блока 6 анализа синдрома. На каждый вход поступает информация о том синдроме, при котором ошибка уже последовательно исправлена быть не может. При этом вход соответствует определенному номеру такта и виду синдрома; первый - (2 п - -г+ 1) и адООа...

Номер патента: 1662011

Опубликовано: 07.07.1991

Авторы: Гвоздев, Кузнецов, Максимов, Типикин

МПК: H03M 13/05

Метки: внешней, коррекции, ошибок, памяти

...в сдвигающих регистрах 26 - 33 блока 8 управляет байтовый синхросигнал накопителя, который передается на вход 62 блока 8 через блок 6 с первого выхода 115 блока 2 байтовой и цикловой синхронизации, который синхронизуется тактовым синхросигналом, выделяемым из считанной информационной последовательности блоком 163 фазовой автоподстройки частбты контроллера и передаваемым на вход 113 блока 2 по входу 15 устройства.По каждому байтовому синхросигналу накопителя 165 в сдвигающие регистры 26, 28, 32 блока 8 параллельно и поразрядно загружается код числа ошибок, накопленных в одном из кодовых слов помехоустойчивого кода, который формируется в блоке 12, а в сдвигающие регистры 30 и 31 блока 8 - соответственно признак каждого ошибочного...

Номер патента: 1662012

Опубликовано: 07.07.1991

Автор: Злотник

МПК: H03M 13/23

Метки: коде, несистематическом, обнаружения, ошибок, сверточном

...элементарного блока и начало считывания (проверки) определяется импульсом частоты следования элементарных блоков. Блок 12 синхронизации обеспечивает синфазное считывание сигналов с блока 1 памяти и дешифратора 14 для формирования проверок )1, 52.Блок 12 синхронизации выдает последовательности тактовых импульсов на первый выход 18, импульсы с частотой следования элементарных блоков - на второй выход 19, импульсы адресов считывания - на третий выход 20 (фиг,2), Импульсы на выходе 19 обеспечивают запись входных данных в блок 1. Счетчик 13 ведет последовательный счет импульсов с выхода 20 до тех пор, пока дешифратор 14 после формирования последнего адреса считывания сбросит счетчик 13 в исходное состояние сигналом на четвертом выходе 24....

Номер патента: 1662360

Опубликовано: 07.07.1991

Автор: Йоджи

МПК: G01P 3/00, H03M 1/22

Метки: вращения, цифровое

...3 разности Ьаз. Детектор 3 разности фаз определяет разность Фаз двухфазного сигнала двухфазного синус-косинусного врацаюцегося трансформатора 2 и выходного сигнала управляемого генератора 4 двухфазного переменного тока. Сигнал разности Ьаз с детектора 3 разности Ьаз проходит через контурный Ьильтр 5 пропорционально-интегрального вычисления на управляемый напряжением генератор 6 импульсов, Управляемый напряжением генератора Ь импульсов вырабатывает последовательность импульсов, частота которой соответствует выходному напряжению контурного фильтра 5 пропорционально-интегрального вычисления. При этом, счетчик 7 подсчитывает импульсы управляемого напряжением генератора 6 импульсов, а управляемый генератор 4 двухфазного переменного...

Номер патента: 1663769

Опубликовано: 15.07.1991

Автор: Оленев

МПК: H03M 1/60

Метки: код, частоты

...в счетчики 1, 3 с генератора записывается еще один импульс, после которого счетчик опять обнуляется, и т,д)то продолжается до тех ГОО, пока счетчик 3 не НаКОПИт КОЛИЧЕСТВО ИМП ГЬГОВ. ОВВНОЕ ЕГО емкости, Г)и этом на 8: О ВьхОиге Р сьооыы- О,8 ТСЯ Имоуичг, КГ ОПЬГ ПеЗЕВОДЫТ ТОИГГ 8 РЧлрвг 8 Г тощ 4 ИГ. ИМГ 1 уИ "Ы ГРНВГ)аТО- О,-, , ". Оег)8;." -".1,Гг и)Оховить чРРОЗ элемент И; сче, ч,. ,:. 4 - ,".,твое о.г гВирния содег)- Х цО.С Скетч а 3 на СОивпжя ПЕ СТ ИКаЛ ,с:Р ииы прчиияныы слеиук 1 его ым - 1 у)ьс;: -.-;, ыхое Деггите,ия .О Описанньй и ОЗсс":Вгоояе ся, ПОГОльку В с-Ртчике ,Ооисхоии ГЬ Г 8 Лен 8 Со 8)жыМОГО СЧРГЧИы; ГЧл с; Г 1 пои к 1 иит пелРние НВ тг 1,.-,Г;.Вояж.8.ся до 8; ггоо, пока на Входную шину 12 . 1;-:,., Г.р)1.дет...

Номер патента: 1665514

Опубликовано: 23.07.1991

Авторы: Рыжов, Соцков

МПК: H03M 5/12, H03M 5/18

Метки: биполярный, кода, униполярного

...- коллекторэтого ключа - на второй выход устройства(фиг, 2, г, момент Т 5),С выхода ключа 5 этот импульс, преобразованный в импульс отрицательной по лярности, поступает на выход в устройства(фиг, 2, в, момент Т 5). При подаче на вход бустройства нулевого уровня (фиг, 2, б, момент Т 4) на его выходах в и г образуются5 также импульсы нулевого уровня (фиг, 2, в,момент Т 4 и фиг. 2,гмомент Т 4), так как приэтом оказываются запертыми йреобраэователь 3 уровня, ключи 7 и 5. Ключи 6 и 7совместно с элементами 10 и 11 служат для10 уменьшения потерь при передаче на выходы в и г импульсов кода положительной иотрицательной полярности и для исключения их взаимного влияния,Таким образом, каждый импульс кода.15 поступающий на вход б устройства(фиг, 2,...

Номер патента: 1665515

Опубликовано: 23.07.1991

Авторы: Животовский, Исмаилов, Мамедов

МПК: H03M 7/30

Метки: 1-кода, минимальной, приведения, фибоначчи, форме

...выполняться условие свертки, а в остальных нет. Поскольку в блоке 2,3 также не выполняется условие свертки, то согласно вышеописанному единичный сигнал с выхода элемента И - НЕ 12 блока 2,3 поступает на первый вход блока 2,2 - на первый вход элемента И 13, Результат проверки условия свертки на элементе И 11 блока 2,2 свертки поступает . на первый вход одноразрядного сумматора14, на второй вход которого с выхода триггера 9 поступает значение второго разряда кода промежуточного результата. Таким об; разом, свертка в группе из двух разрядов осуществляется путем суммирования младшего из них с результатом свертки для дан, ной группы разрядов, После окончания переходныХ процессов в одноразрядных сумматорах 14 на выходах блоков 2 свертки...

Номер патента: 1665516

Опубликовано: 23.07.1991

Авторы: Абрамов, Венедиктов, Златкин, Семенов

МПК: H03M 13/05, H03M 3/02

Метки: асинхронного, дельта, модулированного, переприема, сигнала

...тактовых импульсов на выходе первого счетного триггера 5. Если фронт асинхронных ТИ попадает в зону флуктуации джиттера) синхронных ТИ, т.е, разность между синхронным и асинхронным импульсами меньше длительности импульса, вырабатываемого одновибратором 22, то на выходе второго элемента 21 сравнения появляется сигнал, который перебрасывает счетный триггер 25. Импульс, являющийся разностью между синхронными и асинхронными тактовыми импульсами на выходе первого элемента 20 сравнения, запускает одновибратор 22, который формирует импульс, равный по длительности величине джиттера, Сигнал с выхода второго элемента 21 сравнения, появляющийся только тогда, когда фронт асинхронных тактовых импульсов попадает в зону флуктуации синхронных...

Номер патента: 1667246

Опубликовано: 30.07.1991

Авторы: Быков, Диденко, Капустин

МПК: H03M 1/10

Метки: автоматической, аналого-цифровой, коррекцией, преобразования, функции

...согласования характеристики образцового ЦАП 5 и второго АЦП 9. Последнее происходит вследствие того, что при изменении выходного напряжения регулируемого источника 8 образцового напряжения пропорционально меняется выходное напряжение преобразователя 10 с управляемым коэффициентом передачи, а следовательно, и наклон характеристики второго АЦП 9,Регулируемый источник 8 образцового напряжения может быть реализован на основе обычного источника образцового сигнала, состоящего иэ параметрического стабилизатора и операционного усилителя, и с использованием умножающего ЦАП.После изложенной коррекции функции преобразования АЦП готов к преобразованию измеряемого напряжения О которое происходит следующим образом, По команде от блока 7...

Номер патента: 1667247

Опубликовано: 30.07.1991

Авторы: Козина, Тюняев

МПК: H03M 1/24

Метки: «угол-код»

...подаются отдельные длины волн максимальной интенсивности и с выхода источника 1 света с дискретно изменяемой длиной волны на вход световода 2 последовательно поступают различные длины волн. Также последовательно свет определенных длин волн с выхода световода 2 поступает на разделитель света, который расположен между световодом 2 и кодовой маской датчика 4. Пройдя через активные участки кодовой маски, отдельные длины волн последовательно поступают на вход счетовода 3, С выхода световода 3 свет поступает на фотоприемник 23 приемного устройства 5, С выхода приемного устройства 5 в цифровом виде информация поступает последовательно на регистр 25 кодопреобразователя 6, После прохождения всего цикла по сигналу с (и + 2)-го выхода сдвигового...

Номер патента: 1667248

Опубликовано: 30.07.1991

Авторы: Куротченко, Одонович

МПК: H03M 1/26

Метки: код, перемещения

...5 ил. Напряжения с элементов 1 подаю входы блока 4 и на первые входы ко торов 7. На вторые входы компарат подается опорное напряжение Оо, по мые на выходе блока 4 усреднения. тра н ения влияния входных компараторов 7 между узлом а и вх последних включен повторитель 6 на ния, Если принебречь входным током рителя 6, то первое уравнение Кирхго узла а запишется в видеОо- (3)иТаким образом, напряжение сравнения Оо зависит только от усредненных характеристик элементов 1 преобразователя и равно среднему арифметическому от падений напряжений на них.Положение точки а на нагрузочных ха 10 рактеристиках показано на фиг. 2, 3. Как видно из фиг. 2, 3, в зависимости от положения кодирующего устройства на выходах компараторов 7 будут сформированы...

Номер патента: 1667249

Опубликовано: 30.07.1991

Авторы: Левачкова, Майстришин, Моисеев, Стейскал

МПК: H03M 1/26

Метки: аналого-цифровой

...группы входов коммутатора 35. По переднему фронту сигнала на выходе 29 блока 3 информация с выходов АЛБ 36 переписывается в регистр 37,По заднему фронту импульса на первом входе регистра 15 информация с его второго входа переписывается на 1-й выход, а следующий за ним ) + 1)-й выход переводится в состояние логической "1", После этого производится увеличение номера разрядана 1 и блок 4 переходит к анализу сигнала на входе б. Далее процесс кодирования Ль происходит аналогично.О конце второго этапа режима самоповерки свидетельствует сигнал низкого уров 166724950 55 ня на входе 19 блока 4, По окончании эоо этапа в регистре 37 хранится кодовая комбинация К,В начале третьего этапа производится сброс регистра 15 путем подачи на него...

Номер патента: 1667250

Опубликовано: 30.07.1991

Авторы: Галицков, Лысов, Смирнов, Стариков

МПК: H03M 1/30

Метки: вала, код, поворота, угла

...импульсов, появляются те же последовагепьности импульсов, что и с формирователей 6 и 7, но сдвинутые на величину коротких импульсов, что позволяет определить направление вращения вала в момент прихода каждого короткого импульса, поступающего с выхода элемента И 18 на входы элеме тов ИЛИ 20, 21 (фиг. 2, поз, "л" и "м"), Направление вращения определяется следующим образом; на элементах 11 и 12 происходи сравнение сигналов, поступающих с формирователей 6 и 7 и выходов триггеров 8 и 9, При положительном направлении вр щения вала на выходе элемента 12 (фиг 2 поз. "и") появляется сигнал низкого уровня в момент следования коротких импупьсов, а на элемент 11 (фиг. 2, поз. "к") в эго время приходят сигналы высокого уровня, Следовательно,...

Номер патента: 1667251

Опубликовано: 30.07.1991

Авторы: Дудина, Мельников

МПК: H03M 1/00, H03M 1/48

Метки: вала, код, поворота, угла

...сумматора 4 с выходов задатчикя 2начала отсчета.На выходах первого сумматора 4 формируется код (Ьо а) коррекции (поправи),который поступает на входы инверторэ 5кода, с выходов которого(а-Ьо) подается ндвторые входы второго сумматора 6На первые входы второго сумматора 6подается код текущих значений сигнала положения вала датчика 1, от которого вычитается код коррекции, сформироавнныи впервом сумматоре 4,Выходной сигнал второго сумматора б,представляющий собой скорректированный код датчика 1, огсчитэнныи в диапазонеизмерения, начало которого задано в зэдатчике 2 начала отсчета числом а" (фиг. 2.начало новоо диапазона - зцюрэ 2, измерения соответствуют положению вяла уЪ, в этом диапазоне положению вала р 1 соответствует код числа...

Номер патента: 1667252

Опубликовано: 30.07.1991

Авторы: Великанова, Миндра, Найденко

МПК: H03M 1/50

Метки: временных, интервалов

...сигнал, открывающий ключ 2,20 и импульсы заполнения начинают поступатьна вход счетчика 3 ограничения цикла преобразования, имеющего информационнуюемкость а = сопэ 1 для одного полного преобразования. Ключ б еще закрыт. В момент25 поступления на вход триггера 5 импульсаокончания временного интервала (фиг. 1 в)импульс поступает на вход счетчика 10 циклов, имеющего информационную емкость14, открывается ключ б и импульсы заполне 30 ния поступают от генератора 4 на вычитающий вход счетчика 7 результата,предварительно установленный в код числаМ а. Далее импульсы поступают на оба счетчика до тех пор, пока на выходе счетчика 335 не установится код числа а, который вернеттриггеры 1 и 5 в состояние ожидания следующего цикла...

Номер патента: 1667253

Опубликовано: 30.07.1991

Авторы: Кузнецова, Леденев, Сапожников

МПК: H03M 1/66

Метки: биполярный, кода, напряжение

...матрицы 1 соответствен но;Мех, и значение и разрядность преоб раэуемого кода соответственно;В 3 Оовх2 Оеых= Оо20 = К Мех2" ЙЗгде К -- коэффициент передачи ОУ 2Вв режиме преобразования отрицательногокода,В 3 - сопротивление резистора 8,Иэ полученных выражений следует, чтозначения коэффициентов Кф и К. можно выбира 1 ь независимо друг от друга, при этомкрутизна преобразования положительногои отрицательного кодов будет различной.Для обеспечения линейности характеристики преобразования в диапазоне от максимального отрицательного до максимальногоположительного значений кода необходимообеспечить равенство К+ = К. = К, Последнеевыполняется при одновременном удовлетворении следующим соотношениям между40сопротивлениями резисторов; 1/В1/В...

Номер патента: 1667254

Опубликовано: 30.07.1991

Авторы: Кузнецов, Монец, Онышко

МПК: H03M 1/82

Метки: интервал, кодвременной

...счетчика 2 импульсов, равном коду регистра 3, схема 4 сравнения кодов сформирует импульс длительностью в период тактовой частоты (к), который установит в "1" триггер 5 управления, и на первой выходной шине 11 произойдет перепад с высокого уровня на низкий, а на второй выходной шине 12 - наоборот, с низкого на высокий. Логическая "1" на выходе триггера 5 управления сформирует сигнал разрешения записи шины 23 на устройство, которое формирует сигнал записи по шине 24. Если в это время устройство сформирует сигнал записи, то он через четвертый элемент И 13 запишет в регистр 3 код шины 10, и новое преобразование схема будет производить по новому коду, Блокировка записи необхо дима для того, чтобы исключить неправильную работу...

Номер патента: 1667255

Опубликовано: 30.07.1991

Автор: Лозинский

МПК: H03M 1/82

Метки: код-шим-сигнал

...задержанный относительно заднего фронта импульса Ол на время Т/2, т е, импульс запуска ШИМ-сигнала Своим передним фронтом указанный импульс зэпу хает триггеры 5 и б (фиг, 1) Таким образос помощью импульсов О и От фопмируют задержанный и скорректировэнньи ШИМ-сигнал, обладающий высокой эбппьностью длительности Дпя приве денньх выше конкретных условий он имеет форму сигнала О 0 (фиг 4) Тэл же для сравнения под индексом О показаны форма и попоххени ШИУ-сигнала, который бып бы без его обработки.Широтно модулированные импульсы канапэ младших разрядов с выхода первого три. ерэ 5 поступают на формирователь 7, а аналогичные импульсы канала старших разрядов с выхода втрого триггера б - на форлирователь 8, После формирователей 7 и 8 эти импульсы...
