H03M — Кодирование, декодирование или преобразование кода вообще

Номер патента: 1241472

Опубликовано: 30.06.1986

Авторы: Горбенко, Кошкин

МПК: H03M 1/24

Метки: код, перемещений

...выходы которых соединены с первыми входами, соответствующих модуляторов, выходы которых соединены с соответствующими информационными входами мультиплексора, выходы которого соединены с входами первого и второго интеграторов, вьмод первого интегратора через первый нуль-орган соединен с первыми входами первого и второго триггеров, выход второго интегратора соединен через второй нуль-орган с первыми входами третьего и четвертого триггеров, пер фазовый сдвиг сигнала с выхода счетчика 28 и, если к моменту появления следующего импульса опроса с выхода счетчика 26 перемещения подвиж 1ного органа больше не было, то разность фаз сигналов с выходов счетчика 28 и нуль-органа 45 будет равнанулю и импульсы подстройки с выходаэлемента И 40 не...

Номер патента: 1241473

Опубликовано: 30.06.1986

Автор: Авакян

МПК: H03M 1/24

Метки: вала, код, поворота, угла

...О и 11 поступают навходы компараторов 5-6, При наличиина управляющем входе коммутатора 10высокого уровня на его выход поступает сигнал с выхода ЦАП 12, а приналичии на его управляющем входе низкого уровня - сигнал с выхода ЦАЛ 13.Коммутатор 11 работает аналогичнос той разницей,что при высокомуровне,на его управляющем входе на его выходпроходит сигнал с выхода ЦАП 13 и,наоборот, при низком уровне на управляющем входе коммутатора )1 на выходпроходит сигнал с выхода ЦАП 12. 10 15 20 25 При повороте вала преобразователяна угол, эквивалентный одному младшему разряду согласуемого отсчета, кодна входах ЦАП 12 изменяется постепенно от 0000 до 1111. При этом напряжение на выходе ЦАП 12 ступенчато возрастает от минимального значения Цдо...

Номер патента: 1241474

Опубликовано: 30.06.1986

Авторы: Гофин, Никонов, Федосеев, Хайруллин, Шевяков

МПК: H03M 1/30

Метки: код, перемещения

...элемент И 27 воздействия на вход триггера 32: выходной код н этой точке не меняется.Дальнейшее перемещение подвижногоэлемента 1 в пределах участка 2,5 Ь сХ с 4,5 6 не приводит к изменениювыходного кода, поскольку единичноесостояние триггера 24 остается неизменным,В точке Х = 4 ь формирователь 36не срабатывает, так как инверсный вьгход компаратора 10 изменяет здесьсвое состояние с единичного на нулевое, а на отрицательные перепадывходного напряжения формирователи 35и 36 не реагируют.Рассмотрим работу преобразователя при перемещении подвижного элемента 1 в направлении убывания координаты Х, т,е, из исходного положения Х = 4,5 Ь влево (см. фиг, 1), 1241474маемого с инверсного выхода триггера 24.В положении подвижного элемента1 3,5 Ь с...

Номер патента: 1241475

Опубликовано: 30.06.1986

Автор: Бирюков

МПК: H03M 1/50

Метки: диапазонов, переключения

...3 усиления в Кф раз, где и - количествоусилителей, а К - коэффициент усиления усилителя. Здесь, имеется в виду,что усиление всех усилителей одинаково, в противном случае общее усиление будет равно К=К 1 К 2К.Усиленный сигнал поступает череззамкнутый первый ключ блока 6 на вы 1475ходнун шину 2, Одновременно этот сигнал поступает на информационный входпервого триггера блока 4 через делитель 7, с помощью которого устанавливается порог срабатывания первого триггера блока 4. На информационные входы остальных триггеров блока 4 поступает сигнал как минимум в К. раз меньшей амплитуды, чем на первыйтриггер. Если, например, коэффициентусиления каждого усилителя равен 10,то на информационный вход второготриггера блока 4 поступает сигнал в10 раэ...

Номер патента: 1241476

Опубликовано: 30.06.1986

Авторы: Козинов, Сердюков

МПК: H03M 1/66

Метки: логарифмический, цифроаналоговый

...8 напряжения поступает на вход дополнительного сумматора 9. При этом на остальных входах дополнительного сумматора9 напряжения равны нулю, так какостальные разряды входного кода содержат одни логические нули. С выхода,дополнительного сумматора 9 напряжение, равное величине р подается навход логарифмирующего блока 1, навыходе которого величина напряженияравна 3 оя а,. С выхода логарифмирующего блока 11 напряжение поступаетна вход сумматора 12, на другом входекоторого напряжение равно нулю, Таким образом, на выходе устройстваполучается напряжение, величина которого равна 1 о 8 а,. Если входной код соответствуетдвузначному десятичному числу 35 а, а (а,=1,2,39); (а =0,1,29),которое. находится в пределах второйдекады динамического...

Номер патента: 1241477

Опубликовано: 30.06.1986

Авторы: Маришичев, Рабинович, Фиров

МПК: H03M 3/00, H04B 1/64

Метки: звуковых, передачи, сигналов, цифровой

...запрещает запись в регистр 11 и с помощью коммута 40 тора 9 подключает ЦАП 10 к выходу второго экспандирующего преобразователя 8. Экспандирующий преобразователь 8 преобразует 14-разрядные чис- ла, представленные порядком и мантис сой, поступающие на его вход от регистра 6 последовательных приближений разряды А, В, С, Р, Е, Р, С, Н, 1) и запоминающего регистра 11 (разряды А, В , С ) в 14-разрядные 50 двоичные числа арифметического кода, как показано в табл, 2.Как видно из таблицы, в этом случае кодер 1 обеспечивает кодирование с точностью до десяти двоичных раэ рядов в диапазоне уровней, ограниченном порядком числа, хранящимся в регистре 11, т.е, работает в линейном режиме. ЕсЛи очередное отсчетное значение входного сигнала выходит...

Номер патента: 1241478

Опубликовано: 30.06.1986

Авторы: Дерюгин, Дорофеев, Коновалов

МПК: H03M 3/02

Метки: дельта-модулятор

...которого подключен к общейшине. Коллектор через делитель изрезисторов 16 н 17 соединен с входом,а база через резистор 18 - с управ 5ляющим входом управляемого делителя 6, Точка соединения резисторов 16и 17 является выходом делителя 6.Устройство работает следующим образом.Исходный аналоговый сигнал поступает на первый вход компаратора 1,где происходит квантование сигналана два уровня, далее на регистр 2сдвига, на выходе первого разряда5 которого с тактовой частотой (фиг.40)образуется выходная цифровая последовательность (Фиг, 43). Сигналы с выходов регистра 2 сдвига поступают насоответствующие входы первого элемен 2 О та 3 эквивалентности, вырабатывающего на своем выходе сигнал логической"1", если на всех его четырех входахсигналы...

Номер патента: 1241479

Опубликовано: 30.06.1986

Авторы: Данилин, Кузнецов, Ситняковский

МПК: H03M 3/02

Метки: дельта-модуляции

...например, на реверсивном счетчике 12 и двух элементах 13 И.4479 2 Устройство для дельта-модуляции работает следующим образом.Исходный аналоговый сигнал х(т.) подается на информационный вход высокочас тно огс дельта модулятора 1(ВДМ), работающего на тактовой часто те Р , которая поступает на негоот генератора 9 тактовых импульсов(ГТИ). На выходах ВДМ 1 образуютсядве цифровые последовательностипрямой и инверсный дельта-потоки. Впрямом дельта-потоке число импульсовв единицу времени равно количеству1положительных приращений (шагов квантования) аналогового сигнала х(1),а винверсном -количеству отрицательныхприращений.Эти потоки поступают соответственно напервый и второй входы управляемого счетчика 2,на третийи четвертый входы...

Номер патента: 1241480

Опубликовано: 30.06.1986

Автор: Бронов

МПК: H03M 5/02

Метки: декодирования, кодов, циклических

...этом степень достоверности принятой информации определяется для случая нескоррелированных ошибок, О подчиняющихся биноминальномузакону распределения вероятностей, по выра- жению Рх,-Вср,с 1.,)(")с4 где г - число проверочных символжкодового слова с образующимполиномом Р(х) ф(х);Р - вероятность ошибочного приема символа;и - длина кодового слова;б - кратность гарантийно обна"руживаемых ошибок кода с образующим полнномомР(х)25Ф(х);В - число вариантов ошибок 1-ойкратности, не обнаруживаемых данным кодом;С - число, определяющее объемсчеучика 9, причемС=игде Я - объем счетчика 9;К, М - числа разрядов соответствен но первого и второго регистров 1 и 2.При подсчете счетчиком 9 необходимого числа импульсов с его выхода на второй вход первого...

Номер патента: 1241481

Опубликовано: 30.06.1986

Автор: Кацман

МПК: H03M 5/08

Метки: декодирующее

...на выходе триггера 2находится последовательность импульсов, представленная на фиг. 2 Я, ана выходе триггера 1 - последовательность импульсов, представленная аэ на фиг, 2, Последовательность импульсов с выхода триггера 1 подвязывается к дискретному автоматному1времени 1 , 2, и , Последовательности с выходов триггеров 2 и 1 5 О суммируются при помощи элемента ИЛИ4, в результате чего формируетсянизкочастотная копия сигнала Я(1 Т)(фиг. 2 е). В этом случае на входуправления сумматора 5 по модулю зз два подается управляющий сигнал уровня логического "О", Если на входсумматора 5 по модулю два поступаюттактовые сигналы ц(с), тогда на вы 481 2На основании анализа двух стробвыборок с частотой следования Р 2максопределяют единичное или...

Номер патента: 1241482

Опубликовано: 30.06.1986

Авторы: Краснобаев, Острась, Супрун, Тимонькин, Ткаченко, Харченко

МПК: H03M 7/00

Метки: дешифратор

..."011"; "101" и "110". На выходах элементов ИЛИ 12- 10 появляются единичные значения соответственно при значениях вход- "110" "101" и "110". На выходах элемейтов 4 - 6 ЗАПРЕТ появляются единичные значения соответственно при значениях входного кода "001"; "010"; "100", С выходов элементов 4 и 5 ЗАПРЕТ, элемента И 7, элемента 6 ЗАПРЕТ,. элементов И 8 и 9 значения унитарного кода поступают соответственно на разряды 13 - 18 выхода дешифратора,241482 2формула изобретенияДешифратор, содержащий три элемента И, три элемента ЗАПРЕТ, первыйэлемент ИЛИ, причем первый разрядвхода дешифратора соединен с информационным входом первого элементаЗАПРЕТ и с первым входом первого элемента И, второй разряд входа дешифратора соединен с...

Номер патента: 1241483

Опубликовано: 30.06.1986

Авторы: Бондаренко, Четвериков, Шабанов-Кушнаренко

МПК: H03M 13/05

Метки: кодов, модуль, преобразования

...Для выбранного примера можно составить следующую таблицу истинности.ч 2 3 2 Первый обратимый блок 1 конъюнк ции, построенный для выбранного при.мера. (фиг,2), содержит 2. 4=8 элемен.тов И 18-25 и 2+4 + ш.п 2,4,= 8элементов ИЛИ 26-33, Первый, второй,третий входы каждого элемента 18 - 50 25 И соединены с входами соответствующих групп 34-36 входов блока 1,определяемыми соответствующей строкой таблицы истинности, Так, входыпервого элемента И 18 соединены с пер выми входами каждой группы 34-36(входами 0), входы второго элемента И 19 соединены с первыми входамипервой и третьей групп 34 и 36 и вто 3 1рым входом второй группы 35(вход "1") и т.д, Выходы элементовИЛИ 26-33 объединены в три группы37-. 39, количество выходов в каждойгруппе и число...

Номер патента: 1241484

Опубликовано: 30.06.1986

Авторы: Афанасьев, Рыськов, Храмешин

МПК: H03M 13/05

Метки: обратной, передачи, приема, решающей, связью, систем

...выходного накопителя, управляющий вход которого соединен свыходом блока управления приемом,второй вход которого соединен с вы ходом блока декодирования, а такжедешифратор служебных комбинаций иформирователь тактовых импульсов,выход которого соединен с тактовыми 1 12414 2Изобретение относится к техникепередачи данных и может использоваться в аппаратуре передачи данныхс решающей обратной связью,Цель изобретения - повьппение ско 5рости передачи информации,На чертеже представлена структурная электрическая схема предлагаемого устройства приема и,передачи длясистем с решающей обратной связью,Устройство содержит на передающейстороне формирователь 1 тактовых импульсов, временной накопитель-повторитель 2, блок 3 кодирования, передающий...

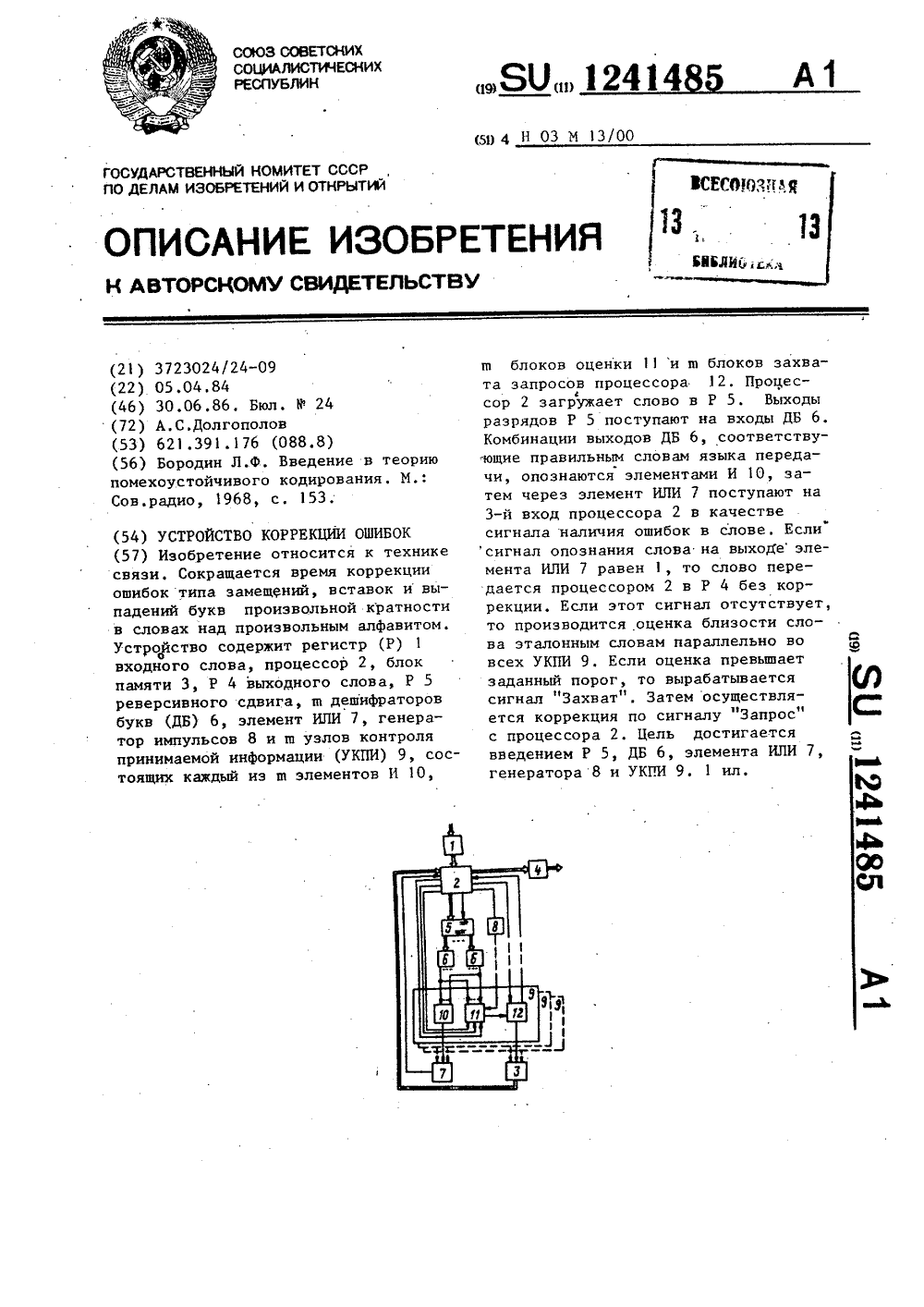

Номер патента: 1241485

Опубликовано: 30.06.1986

Автор: Долгополов

МПК: H03M 13/05

Метки: коррекции, ошибок

...производится процедура коррекции, в которойучаствуют только те слова х , дляЭкоторых превышает порог 1, Процессор 2 посылает по шестому выходусигнал "Запрос", проходящий последовательно по ш блокам 2, Последние, на втором входе которых установлен сигнал "Захват", блокируютраспространение сигнала "Запрос,вырабатывают через второй выход снг 1нал выборки из блока 3 соответствую. щего буквенного кода слова х , который передается в процессор 2 через15его второй вход, и переходят в состояние, предотвращающее повторныйзахват сигналов ЗапросДля каждого, поступившего в процессор 2 слова хвычисляется метри 20ка по следующему алгоритму,Шаг 1. Строится матрица А, столбцы которой соответствуют позициямслова х, а строки - у, причемйО, если -ая...

Номер патента: 1243091

Опубликовано: 07.07.1986

Авторы: Бурахин, Канунников, Колесниченко, Константинов, Покатаев, Флоров

МПК: H03M 1/24

Метки: код, перемещения, пребразователь

...4 таким образом, что дляуровней 1-9 (фиг, 3) сигйалы, синфазные с опорным напряжением, будут только на нечетных входах коммутатора 4,а для уровней 10-19 (Фиг. 3) - начетных.С выхода формирователя 5 импульсыпоступают на счетный вход счетчика 9цикла, с выхода которого информацияв двоичном коде поступает на управляющие входы коммутатора 4 и соответ -ствующий вход коммутируется на выход,Каждым восьмым импульсом счетчик 9цикла сбрасывается в исходное состояние завершая цикл опроса входов коммутатора 4. С выхода коммутатора 4сигнал поступает на вход поровогоэлемента 10, где сравнивается с заданным порогом, и на его выходе появится импульс,. Зтот импульс поступает на С в вхо 0-триггеров блока 13 ина информационный вход счетчика 12 управления...

Номер патента: 1243092

Опубликовано: 07.07.1986

Авторы: Богданов, Смирнов

МПК: H03M 1/48

Метки: вала, код, поворота, следящий, угла

...и51 л 8 - Упр 11" 051 п Я.256 п-,)для четных октантов.С выхода усилителя 7 напряжение 0поступает на вход демодулятора 9, гдевыпрямляется с учетом Фазы опорногонапряжения 0 . Полярность напряже- ЗОния 1 определяет, отстает или опережает значение кода угла Р уголЦповорота ротора СКВТ 1. Напряжение 3 поступает на фипьтр 10, который вьделяет постоянную составляющую напряжения О, подавляет гармоники опорного напряжения О зп Я 1и Формирует необходимую частотную характеристику преобразователя. С выхода Фильтра 10 напряжение 0, поступает на преобразователь 11 и одновременно на выход преобразователя, какнапряжение, пропорциональное скорости изменения угла 9С выхода преобразователя 1 1 импульсы поступают на вход суммирования иливычитания...

Номер патента: 1243093

Опубликовано: 07.07.1986

Авторы: Барбанаков, Бычков, Фролов

МПК: G01R 19/25, H03M 1/52

Метки: вольтметр, цифровой

...13-15 подключен к соответствующему выходу формирователя 2 опорного напряжения.Блок 12 формирования импульсов иформирователь 19 представляют собойэлементы И, подключенные к соответствующим разрядам счетчика 6 для получения выходных импульсов соответствующей длительности, управляющих ключа -ми 1 О и 16-18,Цифровой вольтметр работает следующим образом,Задающий генератор 7 работает внепрерывном режиме, на выходе счетчика б получается непрерывно изменяющийся цифровой код, определенноезначение которого, численно равноеизмеряемому напряжению, записываетсяв конце измерения в регистр 5 по сигналу преобразователя 4 напряженияво временной интервал, Одновременно,из непрерывно меняющегося цифровогокода. счетчика 8 с помощью Формирователя 9 и блоков...

Номер патента: 1243094

Опубликовано: 07.07.1986

Авторы: Компанец, Райков, Скобелев

МПК: H03M 1/52

Метки: времяимпульсный, многоканальный

...импульсом генерас тора 15 тактовых импульсов триггер 14устанавливается в единичное состояние, а коммутатор 16 подготавливаетк включению очередной измерительныйключ 6, Триггер 14 размыкает второй 1 О ключ 9 и замыкает третий ключ 10,отключая тем самым неинвертирующийвход операционного усилителя 8 от общей шины и подключая к нему выходрезисторного делителя 2 опорного нап ряжения. Транзистор 11 запирается,операционный усилитель 8 переходитв режим работы компаратора напряжений. Оцновременно триггер 14 размыкает первый ключ 7 и через коммута тор 16 замьпает очередной измерительный ключ 6, подавая питание от источника 1 на соответствующий опрашиваемый резисторный датчик 3. Образцовыйинтегрирующий элемент 5 заряжается 25по...

Номер патента: 1243095

Опубликовано: 07.07.1986

Авторы: Байтеряков, Козаев

МПК: H03M 1/60

Метки: код, многоканальный, частоты

...импульс срабатывания триггера 13. После поступления следующего (после сброса триггерам 13) импульса в счетчик 11 импульса триггер 13 вновь устанавливается в единичное состояние и соответствующий этому моменту времени кап измерительного счетчика 7 импульсов записывается в блок 8 памяти.Таким образом, триггер 13 за время измерения второй раз переводится из нулевого в единичное состояние. В результате этого на выходе делите-ля 15 вырабатывается логический уро2 ч 3095 вень, запрещающий прохождение импульсов через элемент ЗАПРЕТ 10 соответствующего канала 9. Момент окончания счета на счетчиках 11 импульсов вовсех каналах 9 формируется 5 сигналом окончанияизмерения-второй переход изнулевого в единичное состо- яние элементаИ бс...

Номер патента: 1243096

Опубликовано: 07.07.1986

Авторы: Мельников, Самошин

МПК: H03M 1/64

Метки: сложной, формирователь, функции

...сложной функ. ции в режиме преобразования код - фаза: этот режим устанавливается единичным сигналом на втором входе 17 устройства. Появившийся единичный сигнал на первом выходе триггера 1 запускает ГТИ 5, разрешая прохождение тактовых импульсов на счетные входы ДС 2 и ОС 3, 1 л подготавливает к открыт:ию блок 11 элементов И. Нулевой сигнал на втором выходе триггера 1 открывает счетный вход ДС 2, который хранит код "Все единицы" (он был занесен в него лз БУНА 8). Поэтому пер вый импульс с выхода ГТИ 5 сбрасывает ДС 2 в "О". Нулевое состояние ДС 2 продлевается до прихода второго после смены режима импульса с ГТИ 5. В течение нулевого состояния ДС 2 дискриминатор 9 формирует единичный сигнал на своем выходе, который открывает блок 11...

Номер патента: 1243097

Опубликовано: 07.07.1986

Автор: Гладков

МПК: H03M 9/00

Метки: кода, параллельного, последовательный

...- на выходе 21. При передаче кода 1 г0 любого разряда параллельного кода сигнал сначала. появляется на выходе 21, а затем - на выходе 20. Бо время передачи битов счетчик б импульсов переключается 11 раз, увеличивая каждый раз значение двоичного када на + После двенадцатого переключения счетчика 6 импульсов появляется сигнал "а нервом инверсном выходе дешифратора 7, запрещаюгций передачу информации в канал связи. Этот же сигнал используется для управления адресом передаваемых информационных байтов на входе 16: После тринадцатого переключения счетчик 6 импульсов информация на выходах 20 и 21 также отсутствует, а в момент одновременного действия импульсов на третьем и пятом выходах генератора 5 импульсов устанавливается в состояние1"...

Номер патента: 1243098

Опубликовано: 07.07.1986

Авторы: Самчинский, Шаров

МПК: H03M 9/00

Метки: кода, параллельного, последовательный

...которая поступает на вход запуска перваго генератора 6 импульсов, Импульсы максимальной частоты с выхода первого генератора 6 импульсов поступают1243098 1. Преобразователь параллельногокода в последовательный, содержащийпервый и второй генераторы импульсов,на вход сдвига регистра 1 сдвига дешифратор, коммутатор, первый дешифчерез элемент ИЛИ 9, Сдвиг продолжает Ратор нуля и регистр сдвига, входыся до тех пор, пока с выхода 10-го и выходы разрядов которого, кроме нуразряда регистра 1 сдвига через ком- левого и последнего подключены соотРмутатор 5 на счетный вход тригге ветственно к информационным входамра 8 не поступает логическая еди- преобразователя и к входам первого деница ( старший разряд преобразуемо- шифратора нуля,...

Номер патента: 1243099

Опубликовано: 07.07.1986

Авторы: Витенберг, Луценко, Шварцбанд, Щибря

МПК: H03M 13/05

Метки: анализатор, логический

...количествнение резуль в регистра дл последовател несовпадение, ичие. ошибок. Ср выход бочнобит и пачки ошибок в пос азывает т ет их довательностяхвиДа 12 11. и длны,н При подключении извест кого анализатора к про ройству, в случае нали ечетном количестве бит го логиИспытани предла ора, п заломи показ ч еряемому ия ошибо или пачк ра не от 1 Е ДЛЯстройствего пришибки в еден ого анализ естировани процессор У в ю ц чт ок, показания индикат ть о воляе ыя бокаэабок в аличиибит или и и тем самымь диагностики чки еств правильного,агаемый логиче тся иств неисправностеи цифровых унапример ЭВИ, микропроцессистем и др рны бла т такими ж ствами, как и иэв.чаются от пра нии предлагае ния индикатор нечетном коли ошибок отлича Таким образом кий...

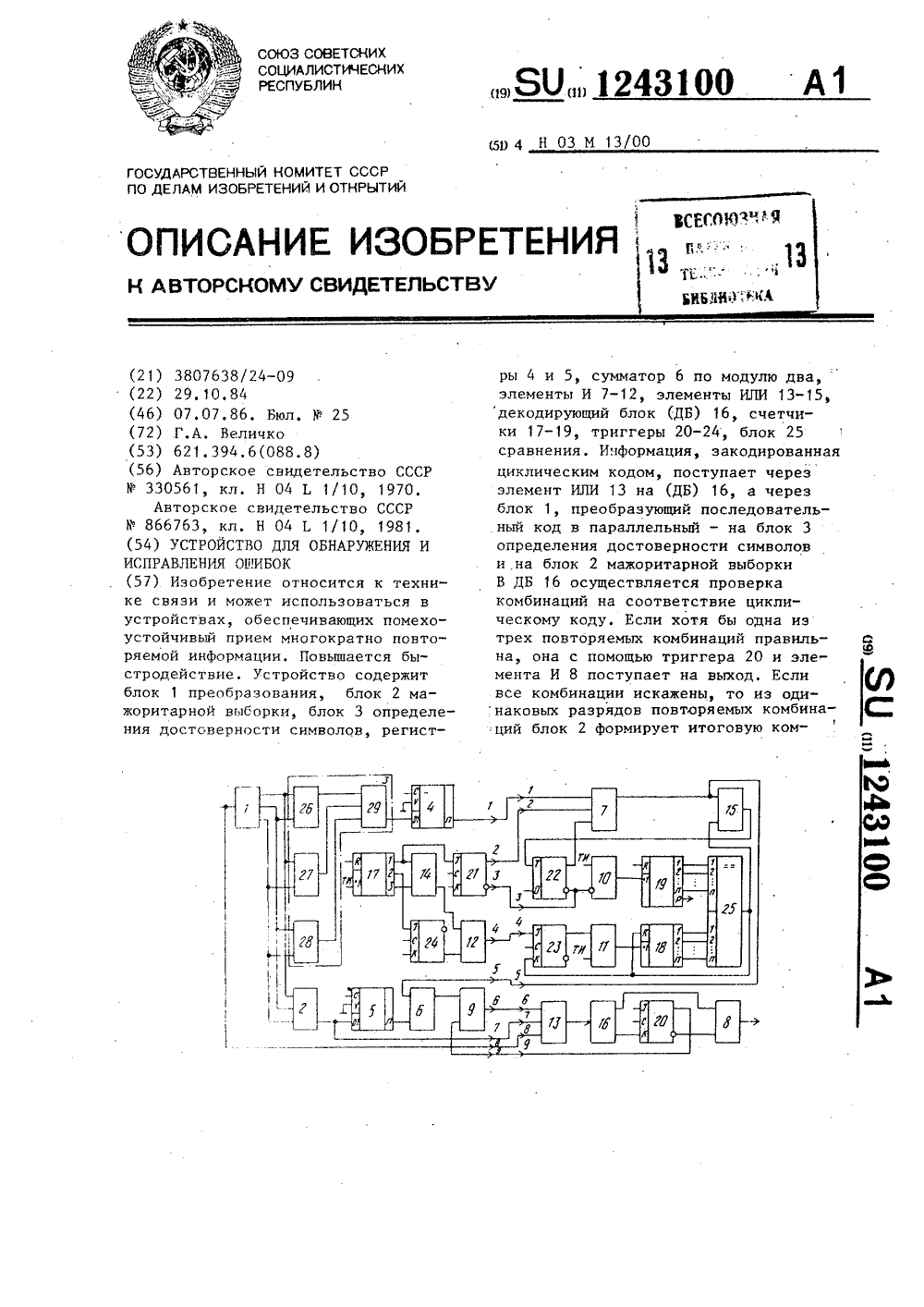

Номер патента: 1243100

Опубликовано: 07.07.1986

Автор: Величко

МПК: H03M 13/15

Метки: исправления, обнаружения, ошибок

...то одинаковые разряды.повторяемых комбинаций из блока поступают в блок 2, который Фермирует из них символы итоговой комбинаусции по принципу большинства, и и блок 3, реализующий логическую функциюХ, Х Ч Х Х гХ,Х Блок 3 выдает информацию н первыйрегистр 4 в виде последовательности нулей и единиц таким образом, что единицы яаходятся на тех позициях где имело места хотя бы одно несовпадение в одноименных разрядах исходных комбинаций.35Информация, пройдя цикл мажоритарной обработки н блоке 2, записывается но второй и-разрядньгй регистр 5, поступает на декодирующии блок 16, 40первый элемент ИЛИ 13 откуда в случае отсутствия ошибок выдается на вь- ход устройства аналогично рассмотренному,. Если ошибка обнаруживается, то на поступающую иэ...

Номер патента: 1243101

Опубликовано: 07.07.1986

Авторы: Александров, Бородин, Зубков, Ключко, Николаев, Петухов, Трубников

МПК: H03M 13/49

Метки: декодирования, мажоритарного, целом

...блоке 23 сигнал формируется только на выходе первого элемента И 37,. Этот сигнал пссле состветству 1243101Выходной сигнал второго сумматора;13 подается на первый вход второговычитателя 16, так как на другой еговход поступает сигнал ющего усиления в блоке 24 усилителей25 подается на другой вход четвертого вычитателя 18. Поэтому на выходевычитателя 18 формируется сигнал,соответствующий величине (Н-ь), Этотсигнал подается на второй вход второго перемножителя 33 (на его первомвходе - сигнал "М"). Выходной сиг- то на выходе вычитателя 16 формирунал перемножителя 33 соответствует О ется разностный сигналвеличине (Н-) (М). Он и подается навторой вход третьего сумматора 14. Навыходе этого сумматора формируетсясигнал Ь; + 0 + 0 + (Н) (М), Ъ...

Номер патента: 1243143

Опубликовано: 07.07.1986

Авторы: Аханов, Задерей, Ивкин, Рощина

МПК: H03M 7/46, H04B 7/00

Метки: дешифрации, команд, шифрации

...элементом 7 положительного перепада напряжения происходит установка на выходах счетчика 5 низкого уровня напряжения, т,е, сброс его содержимого.Поспе этого на выходе элемента И-НЕ 8 высокий уровень напряжениясохраняется до тех пор, пока двоичный счетчик 5 не насчитает количество импульсов, равное коду команды или коду нескольких команд, поданных с блока 6 включением одного 5 или нескольких соответствующих переключателей. С выхода. первого элемента И-НЕ 8 высокий уровень напряжения поступает на один из входов второго элемента И-НЕ 9. При этом непрерывно поступающие на его второй вход импульсы прямоугольной формы от генератора 4 проходят на выход шифратора 1, что равнозначно передаче импульсов по каналу 3 связи. Количест во...

Номер патента: 1244791

Опубликовано: 15.07.1986

Авторы: Домрачев, Иванов, Серов, Юрченко

МПК: H03M 1/26

Метки: вала, код, поворота, угла

...и наводитьи сигнальной обмотке 5 сигнал, величина которого будет изменяться в зависимости от расположения соответствующего полюса магнитопровода 3считынаюшего элемента относительнокодовой дорожки 2 кодирующего барабана 1При последовательном пропускании тока через обмотки 4 возбуждения на сигнальной обмотке 5 формируется сигнал, несущий информациюоб угловом перемещении кодирующегобарабана 1 относительно полюсов магнитопррвода считывающего элемента,Этот сигнал через диод 10 подаетсяна конценсатор 8, на котором нарастает напряжение (фиг2 е) и далеена вход формирователя 20, где формируется импульс (фиг,2 ж). Последовательный код с выхода формирователя20 записывается в регистр 18 подвоздействием синхроимпульсов, формируемых элементом И...

Номер патента: 1244792

Опубликовано: 15.07.1986

Авторы: Белов, Васильев, Ильянок, Раков, Ямный

МПК: H03M 1/36

Метки: аналого-цифровой

...( оО 1 ." чО /КчПри У Э 3 срабатывает блок 5,так как в этом слУчае НЧи, ЦюпПоимпульсу ",Пуск" установится в "1"триггер 6 и выход компаратора 7 через элемент 8 подключится к второмувходу регистра 3, который в с.оответствии с его логикой работы ос.тавитвключенным старший разряц ЦАП:. Если Б( У(Цчщ то и в этом случае работа регистра 3 не отличается от вьппе описанного, за исключением того, что после первого такта приближений старший разряд ЦАП бу,цет отключен,Если Ц,л /Кс ( 11(Б то блок 5не срабатывает, при этом по импульсу( Б, в работе регистра 3 участвуеткомпаратор 1. Какой из компараторовбудет работать - определяет блок 5.Коэффициент передачи делителя определяется из условия чувствительности компаратора 1 и исходя из динамического...

Номер патента: 1244793

Опубликовано: 15.07.1986

Авторы: Галич, Голендберг, Кривцов, Паршин, Петроченков

МПК: H03M 1/46

Метки: вала, код, поворота, угла

...второй 5 Фазосдвигающих КС-цепочек и другие выводы первой и второй вторичных обмоток вращающегося трансформатора объединены между собой. 20 Устройство работает следующим об.разом.40 Источник 1 питания вырабатывает синусоидальный сигнал переменного тока частоты ы, который вращающимся трансформатором 2 модулируется по амплитуде в Функции синуса и косинуса угла поворота. Выходные сигналы вращающегося трансформатора 2 сцвигаются по Фазе на частоте О нааф 45 по отношению к Фазе частоты источника 1 и сравниваются на нулькомпараторе 6. В результате выходной сигнал компаратора 6 сдвигается на угол , пропорциональный углу поворота Ф по отношению к сигналу источника 1, В нуль-компараторе 3 выходной сигнал источника 1 сравнивается с нулевым...

Номер патента: 1244794

Опубликовано: 15.07.1986

Авторы: Мяснов, Сапельников

МПК: H03M 1/50

Метки: времени, интервала, код, цифровой

...на его выходе также появляется уровень "О", который закрывает элемент И 2 тем самым прекращая поступление импульсов эталонной частоты на вход счетчика 3. Последний останавливается и в нем фиксируется цифровой код преобразуемого интервала времени в той системе счисления, в которой работает счетчик 3,При работе устройства в первом режиме на входы 8 "Старт" и 9 "Стоп" вместо старт - и стоп-импульсов можно подавать положительные перепады сигналов "Старт" и "Стоп" И в .этом случае преобразователь интервала време ни в цифровой код будет работать также как и в рассмотренном случае, выдавая в виде цифрового кода на выходе значение интервала времени между указанными перепадами сигналов на входах 8 "Старт" и 9 "Стоп", В этом случае по существу...
