H03M — Кодирование, декодирование или преобразование кода вообще

Номер патента: 1215175

Опубликовано: 28.02.1986

Авторы: Жуков, Новиков, Танцюра, Чинчевой

МПК: H03M 1/06

Метки: аналого-цифровой

...с выхода первого блока 4 сравнения . Аналого -цифровои преобразователь прекращает свое функционирование . Контроль правильности функционирования резистивной матрицы Р, -2 К 2 состоит в сравнении ее выхддного напряжения с наперед заданным эталонным напряжением с использованием группы вторых 14 и третьих 16 источников эталонного напряжения и второго блока 18 сравнения. Количество источников 14 и 16 эталонного напряжения определяется требованиями, предъявляемыми к уровню достоверности контроля правильности- функционирования резистивной матрицы КК 2. Выходная информация с регистра 1 поступает на вход дешифратора 10, который обеспечивает поочередное подключение источников 14, 16 эталонного напряжения через соответствующие первый 3 и...

Номер патента: 1215176

Опубликовано: 28.02.1986

Авторы: Возницкий, Прынцев

МПК: H03M 1/24

Метки: вала, код, поворота, угла

...При поступлении сигнала на вход 1 блока 4 триггер 25-3 через элемент ИЛИ 22 устанавливается в нулевое состояние, а триггер 25-1 устанавливается в единичное состояние через элемент И 26-2, Сигнал логической "1" с выхода триггера 25-2 поступает через элемент ИЛИ 16 на вход счетчика 18, а также на переключение триггера 20,При дальнейшем вращении призмы 1 в том же направлении сигнал поступит с линейки 9 (или 0) на один из средних входов блока 14 и работа этого блока осуществляется аналогичным образом.При вращении вала в другую сторону сигнала, например, после поступления на вход 2 блока 14 поступит на вход 3. При этом открывается элемент И 26-3, через который сигнал с выхода триггера 25-2 поступает через элемент ИЛИ 15 на управляющий вход...

Номер патента: 1215177

Опубликовано: 28.02.1986

Автор: Протопопов

МПК: H03M 1/24

Метки: вала, код, поворота, угла

...фаэ достигнет значенияо360 , что соответствует углу поворота вала фазовращателя 6 на 180 в этот момент состояние выходов триггеров 9 и 10 изменится на противоположное. Дифференцирующие элементы 2 и 13 вырабатывают импульсы в момент изменения состояния триггеров 9 и 10, причем на выходе дифференцирующего элемента 12 будет импульс,с.положительной полярности, так как выход триггера 9 изменил свое состояние с логического "0" на логическую "1". На выходе дифференцирующего элемента 13 будет в этот момент импульс отрицательной полярности, который элемент И-НЕ 15 воспринимает как логический "0. Таким образом, на первый вход элемента И-НЕ 14 поступит положительный импульс, а на первый вход элемента И-НЕ 15 - отрицательный. На вторых входах этих...

Номер патента: 1215178

Опубликовано: 28.02.1986

Авторы: Бабаев, Касимзаде, Тильман

МПК: H03M 1/24

Метки: перемещения, фотоэлектрический

...2 работает как фотодиод, внутреннее сопротивлениекоторого определяется величинойсилы света, попавшего на него с отражающей поверхности элемента 1. Величина силы света зависит от расстояния светодиода 2 до отражающей поверхности, что определяется его перемещением в данный момент, а следовательно, падение напряжения на15178 1 35 40 45 50 55 5 1 О 15 20 25 30 светодиоде 2, зависящее от его внутреннего сопротивления; определяет перемещение элемента 1. Это падение напряжения измеряется измерительным прибором 5, который выдает информацию в аналоговой форме о величине перемещения элемента 1.В случае использования в качестве элемента 1 однодорожечной кодовой шкалы с чередующимися активными и пассивными отражающими участками при измерении...

Номер патента: 1215179

Опубликовано: 28.02.1986

Авторы: Жигарев, Чирков

МПК: H03M 1/60

Метки: знакопеременного, частоту

...который выдает уравновешивающие эталон ные импульсы тока соответствующего знака на конденсатор 4, в результате чего на нем происходит эталонный сброс напряжения, В процессе эталонного сброса напряжение на конденсаторе 4 проходит через средний уровень напряжения источника 25 эталонного напряжения, находящийся между уровнями источников 5 и 6. Далее конденсатор 4 вновь заряжается входным током, Таким образом, напряжение на конденсаторе 4 изменяется в пределах крайних уровней источников 5, 6 эталонных напряжений, При прохождении напряжения на конденсаторе 4 через средний уровень, срабатывает третий компаратор 9, управляющий формирователем 10, выдающим прямоугольное напряжение, соответствующее полярности разностного сигнала третьего...

Номер патента: 1216827

Опубликовано: 07.03.1986

Авторы: Азаров, Марценюк, Моисеев, Стахов, Стейскал

МПК: H03M 1/26

Метки: аналого-цифровой

...кцэФфициент первого кодирования Кг,д, , Результат второго кодирования К,также формируется в РПЛ 7. Двоичный З 0Икод К, +, второго преобразования формируется в РГ 19 по формуле И ц11 и-ртам+1 -марэ -рр+11 Р р35 45 где а Е 0,1 - разрядный коэффициент1двторого кодирования К+, . Таккак коды Кр, равны нулю при н-ид+1( содержимое БОП 14 - нулевое), тоН 40код К.,+ равен коду реальноговеса(ь -ьэ+ 1) - го разряда, т.е.рКрп-ьд+1 = К э,+, . По сигналуБУ 20 этот код переписывается вБОП 14,Далее производится сдвиг РГС 4,в результате чего на выходе ЦАП 3появится новый вспомогательный аналоговый сигнал А , ,. Получениереального веса(и -п+ 2) - го разрядапроисходит аналогично описанному.Процесс поверки заканчивается послеопределения кодов...

Номер патента: 1216828

Опубликовано: 07.03.1986

Автор: Федоров

МПК: H03M 1/60

Метки: код, переменного

...На суммирующий вход реверсивного счетчика 1 поступает выходной сигнал с частотой м(Я 1)1 Ь 828 2на вычитающий вход - сигнал обратной связи с выхода преобразователя12 с частотой М = К , где- содержимое реверсивного счетчика 11;1, - коэффициент передачи преобразователя 2, При 1 О величина Мизменяется в соответствии с уравнением Гс 1 М /сИ +КМ =.ЗЯБ) . Его решение., обращающееся в нуль, при О= 0 имеет вид:-К 1 гПкК 5 ПЯТТЙ(501 е 1 )1Временная зависимость частоты . =К сигнала обратной связи предо20 ставлена на эпюре 1 Ь (фиг.2),Блок 3 вырабатывает сигнал с частотой 4 к), равной модулю разностичастот сигналов, поступающих на еевходы; 641=(4(Й.1)-Ы . После 25 преобразований получаемК,-кк 2 йхл кК 2+1 г р ) Кт+1 г скЗО х хн+ ахс...

Номер патента: 1216829

Опубликовано: 07.03.1986

Авторы: Азаров, Масленникова, Моисеев, Оганесян, Стахов, Стейскал

МПК: H03M 1/66

Метки: цифроаналоговый

...1 является нулевым). Операция. суммирования осуществяяется следующим образом. При наличии для каждого разряда выходного сигнала с блока 6 элементов55 ИЛИ и отсутствии сигнала с блока 4 элементов И в данный разряд блока 5 свертки-развертки кода записывается единица и происходит операцияприведения кода к минимальной форме1 свертка) . Если при этом содержимоеблока 7 станет нулевым, блок 8 определения знака выработает сигнал,который явится признаком окончаниясуммирования, иначе в блоке 5 происходит один такт развертки кодаи аналогичное суммирование кодовыхкомбинаций, находящихся в блоках 5и 7, Блок-схема алгоритма выполнения операции суммирования представлена на фиг.4. Пример выполненияоперации суммирования приведен втабл.2. После появления...

Номер патента: 1216830

Опубликовано: 07.03.1986

Авторы: Братальский, Натансон, Тюриков

МПК: H03M 7/04

Метки: кодов, преобразования

...информации. Цель изобретения - упрощение устройства.Устройство содержит два двоичных счетчика 1,2, элемент И 3, блок 4 памяти, элемент 5 сравнения и триггер 6. Блок 4 памяти может быть выполнен на ПЗУ, в которое записаны чисЛа, удовлетворяющие условию: х, =ах =Х,+1 Ф 4 Счетчик 1 имеет число разрядов:Составитель О.РевинскийТехред Т.Дубинчак Редактор Н.Рогулич Корректор А.Зимокосов. Заказ 1005/81 Тираж 818 ВНИИПИ Государственного,комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д.4/5Филиал ППП "Патент", г.ужгород, ул.Проектная, 4 3 1216830 4соединены соответственно с.вторыми формационным входом устройства, вывходами элемента сравнения и с адрес- ход элемента сравнения подключен к ными входами блока...

Номер патента: 1216831

Опубликовано: 07.03.1986

Авторы: Савельев, Строд, Хофмаркс

МПК: H03M 7/36

Метки: дельта-модулированного, импульсно-кодовой, модуляцией, сигнал, сигнала

...когда на первый вход анализатора 2 полярности поступает нулевая пачка импульсов при наличии высокого логического уровня на втором входе анализатора полярности), то сигналявляется инверсным по отношению к сигналу 3 . На втором выходе анализатора 2 полярности при этом присутствует высокий логический уровеньПоскольку в общем случае частоты дискретизации ДМ и ИКМ сигналов различны, то для формирования выходно 12168311, Преобразователь дельта-модулированного сигнала в сигнал с импульс но-кодовой модуляцией, содержащий реверсивный счетчик, блок управления и триггеры задержки, входы которых подключены к выходам соответствующих разрядов реверсивного счетчика, первый и второй входы которого соединены с соответствующими выходами блока...

Номер патента: 1216832

Опубликовано: 07.03.1986

Авторы: Георгиева, Додунеков, Зиновьев, Зяблов, Савельев

МПК: H03M 13/05

Метки: исправления, ошибок

...третьем такте с первых выходов блока 11 на блок 24 подается сигнал записи и выдается первый адрес, по которому величина ф записывается в блок 24 1На четвертом такте блок 11 выбирает из блока 24 величину ф, в резупьтате преобразования которой в соответствии с (5) на входах. элементов 27 и 28 и прямых выходах сумматоров 29 группы получается величина Е, которая подключается блоком 2 с помощью коммутатора 18 на первые входы перемножителя 22. Одновременно блок 12 с помощью коммутатора 19 подключает выходы регистра 17 на вторые входы,перемножителя 22. Таким образом, на выходе последнего получен локатор ошибок Х= Е,О 1, который записывается в триггеры 23 группы. На пятом такте локатор Х 1 с помощью блока 11 переписывается в блоки 24 и 25.На...

Номер патента: 1218465

Опубликовано: 15.03.1986

Авторы: Кудряшов, Смирнов, Шишков

МПК: H03M 1/48

Метки: вала, код, поворота, угла, функциональный

...сумматора 6 - код рр в четтов Д через элемент 2 И 31 на пер- ных октантах - наоборот. В знаковые вые входы элементов 2 И 36, 35 непо- разряды накапливающих сумматоров 5,6 средственно и через элемент НЕ 32 и триггеры 11, 12 записываются нули, на первые входы элементов 2 И 34, 37. что соответствует положительным наПри этом в начале цикла преобразова чальным значениям переменных Х и ). ния в накапливающие сумматоры 5 и 6 В накапливающий сумматор 7 в начазаписываются числа, которые приходят ле цикла записывается код нуля. на их входы А. В первом и втором Одновременно единичное значение квадрантах (бо=0) в нечетных октан- сигнала по шине 30 выбора режима оттах (о( =О) на вход А накапливающего крывает по первым входам соответствую-...

Номер патента: 1218466

Опубликовано: 15.03.1986

Авторы: Гоглачев, Захаров, Макеев

МПК: H03M 1/50

Метки: временного, интервала, код

...14). Запоминающее устройство 6 и сумматор 7осуществляют пошаговое суммированиечисла М задатчика 8 кодов (эпюра 13).Такт суммирования определяется счетными импульсами генератора 1. На 1"омшаге. Суммирования появляется сигналпереноса в старший разряд сумматора 7, управляющий прохождением счетных импульсов на вход счетчика 2,Далее измерение происходит обычнымпорядком. Ипульсы измеряемого интервала Т (эпюра 10), поступая на синхронизатор 4, преобразуются в синхронизирующие импульсы "Уст.О" (эпюра 11) и "Имп.передачи" (эпюра 12),причем каждый из синхронизирующихимпульсов вырабатывается один разза интервал следования импульсов Т. 1 1Изобретение относится к вычислительной технике и может быть исМ 1п=Н си =И= -- .2(1)Крутизна преобразования...

Номер патента: 1218467

Опубликовано: 15.03.1986

Авторы: Лейтман, Савченков

МПК: H03M 1/50

Метки: измерительный, частоту

...амплитуды на выходе интегратора 2 в момент переключения ключей 10 и 11. Поскольку амплитуда колебаний значительно меньше зоны нечувствительности Ц р - Б триггера Шмитта, дополнительных переключений триггеров 6 и 7 они це вызывают.При нормальной работе устройства процесс заряда конденсаторов 8 и 9, происходящий через малое сопротивление замкнутого ключа 10 или 11, завершается быстро, так что большую часть времени триггер Шмитта 6, как видно из фиг. 2, находится в нулевом положении. Вследствие этого на выходе сглаживающего фильтра 12, подключенного к инверсному выходу триггера Шмитта, устанавливается высокое напряжение Бр, соответствующее логической "1" (фиг. 2), Это напряжение подается на установочные входы К- и Я-триггера 7,не...

Номер патента: 1218468

Опубликовано: 15.03.1986

Авторы: Исаев, Михеев, Чувыкин, Шляндин

МПК: H03M 1/52

Метки: аналого-цифровой

...нуля до цо (2-д)/ во второй половине.Эти линейно изменяющиеся напряжениясравниваются с напряжением, храняЗ 0 щимся в аналоговой ячейке 6 памяти.Цифровой измеритель 12 подсчитывает среднее значение широтно-модулированного сигнала, которое в установившемся режиме равно среднему значению входного напряжения.Во втором цикле преобразованияна первый вход интегратора 3 поступает образцовое напряжение Ц источ.40 ника 1 образцового напряжения полярности, зависящей от полярности сигнала обратной связи. Эта операция осуществляется ключевым элементом 2, На соответствующие входы интегра торов 4 и 5 поступает напряжение,хранящееся в аналоговой ячейке 6 памяти. К концу второго цикла работы согласно выражениям (1), (2), (3) без учета обратных связей...

Номер патента: 1218469

Опубликовано: 15.03.1986

Авторы: Козлов, Хлевной

МПК: H03M 3/02

Метки: дельта-модулированных, демодуляции, сигналов

...16, которое определяет величину шага квантования и равноОгромно П К фгде Ь Н - величина шага квантования.Блок 12 сравнения работает таким образом, что на его.выходе появляется сигнал логической "1" в том случае, если ЬП(П д при поступлении на вход 15 сигнала логической "1", при этом через открытый элемент И 24 результат сравнения Ь С и Бкомнр с выхода компаратора 22 поступает через элемент ИЛИ 26 на выход блока 12 сравнения. При поступлении на вход 15 импульса логического "О" сигнал логической "1" на выходе блока 12 сравнения определяется выходным сигналом компаратора 23, если АО-Н, через открытый элемент И 25 и элемент ИЛИ 26.Так как в начальный момент времени напряжение на всех конденсаторах 8-10 равно нулю, то сигнал на выходе...

Номер патента: 1218470

Опубликовано: 15.03.1986

Авторы: Быков, Горбачев, Преображенский

МПК: H03M 7/00

Метки: кодов, преобразования

...работа элемен" та И 16. При этом могут возникнуть следующие ситуации:триггер 18 - в состоянии "1" (входная информация не требует масштабирования), поэтому работа элемента И 13 запрещена (через элемент НЕ 15), а работа элемента И 16 разрешена через элемент ИЛИ 17, в этом случае информация без масштабирования через элемент И 16 поступает на первый регистр 1;триггер 18 - в состоянии "0" (входная информация об углах и тре 284704бует масштабирования), поэтому информация с второго регистра 11 через блок 12 сумматоров, элемент И 13,элемент ИЛИ 19 в последовательномкоде поступает на первый регистр 1.Преобразованная в двоичный кодинформация после первого циклаработы находится во втором регистре 11 и начинается второй циклО работы. В...

Номер патента: 1219772

Опубликовано: 23.03.1986

Авторы: Бобов, Обухович

МПК: E05B 47/00, H03M 7/00

Метки: ключ, электронный

...на которые разбиваются коды соответствия и ключа, Маскирование данных кодов осуществляется в перемешивании этих элементов в зависимости от кода маскирования. Таким образом, установив на переключателях код коммутации, соответствующий коду маскирования, на выходе блока 13 декодирования получают истинные коды соответствия и ключа. Кроме установки кода коммутации осуществляется запись замаскированных кодов соответствия и ключа, а также кода количества использований ключа в блок 4 памяти. После этого ключ готов к работе.При состыковке ключа с замком на вход блока 1 управления поступают тактовые импульсы и он осуществляет считывание из олока 4 памяти кода количества использований ключа в счетчик 5. В счетчике 5 происходит вычитание единицы...

Номер патента: 1220126

Опубликовано: 23.03.1986

Авторы: Косач, Турченков, Худобин

МПК: H03M 1/50

Метки: импульсов, постоянного, частоту

...11 (выход 1ная нагрузка), Второй вывод конденсатора 2 соединен с шиной нулевого потенциала.Устройство работает следующим образом.Напряжение на конденсаторе 2 меньше напряжения Н р начала проводимости эмиттер-базового перехода транзистора 4, и транзисторы 7 и 8 закрыты. При достижении на конденсаторе2 определенной величины напряженияначинает протекать ток через змиттертранзистора 4, эмиттер, базу и коллектор транзистора 7 от источниканапряжения. Этот ток вызывает протекание тока через базу, коллектор иэмиттер транзистора 8. Токи эмиттеров транзисторов 4 и 8 наводят в обмотках импульсного трансформатора напряжение, Направление включения обмоток выбрано такое, что они образуют положительную обратную связь,вследствие чего начинается...

Номер патента: 1220127

Опубликовано: 23.03.1986

Авторы: Верник, Дедюлина, Жигун, Седых, Суржинский

МПК: H03M 1/86

Метки: код, модуляции, преобразования, сигнала, фазовой, цифровой

...схемы фиг. 1).Устройство работает следующим образом.Входной ФМ сигнал со случайной начальной фазой и частотой о.) преобразуется формирователем 1 по переходамчерез нуль 1,положительным или отрицательным) в последовательность коротких импульсов о , которые на элеиментах 2 и 3 совпацения сравниваются по временному положению с импульсамии 6 (фиг, 2) соответственно. Импульсы 8 и Ь формируются иэопорного сигнала частоты и 3, которыйпреобразуется формирователем 4 в последовательность коротких импульсовг и делится делителем 5 на и (Фиг.24,если на его входах-" и "+ отсутствуют импульсы. При появлении импульсови е на выходах элементов2 и 3 совпадения коэффициент деленияуправляемого делителя 5 изменяется,начиная от значения в сторону...

Номер патента: 1220128

Опубликовано: 23.03.1986

Авторы: Волков, Стальнов

МПК: H03M 13/05

Метки: двоичного, декодирования, кода

...блок 8деления в режиме исправления ошибок вырабатывает с каждым тактомследующий по номеру столбец даннойматрицы и через (д) тактовых интервалов зафиксирует и-й ее столбец,а в запоминающем регистре 5 к этомувремени искаженный символ переписывается в последний разряд.В случае двух рядом расположенныхошибок блок 8 деления зафиксируетсиндром, равный сумме по модулю дватех столбцов проверочной матрицы дан.ного кода, которые соответствуютномерам искаженных символов,Если искажены первый и второй символы кодового блока, то результатделения равен сумме по модулю дваи-го и (и)-го столбцов проверочной матрицы, а искаженные символыв данный момент находятся на выходезапоминающего регистра 5. При искаже 50 55 или предыдущего блока. Дополнительный...

Номер патента: 1221748

Опубликовано: 30.03.1986

Авторы: Леонов, Орлянский, Чеботарев

МПК: H03M 1/00

Метки: вала, напряжение, поворота, угла

...сигналов преобразуютсяв амплитуду постоянного напряжения.Напряжение с выхода интегратора12 поступает на соответствующийконтакт реле 21, а напряжение с 30 выхода интегратора 11 - на входсумматора 22, где суммируется с напряжением, величина которого соответствует фазовому сдвигу у измерительного напряжения на фазосдвигающей цепи 7, и подается на соответствующий контакт реле 21. Одновременно выходные сигналы интеграторов 11 и 12 поступают на входыблока 13 переключения каналов. Ре ле 21 переключается сигналом с выхода триггера 16, на Б-вход которого подается выходной сигнал компаратора 15, а на В-вход - сигналс выхода элемента ИЛИ 20, объединяющего сигналы с формирователей 17и 19 импульсов.Формирователь 17 импульсов формирует...

Номер патента: 1221749

Опубликовано: 30.03.1986

Автор: Загурский

МПК: H03M 1/10

Метки: аналого, динамической, погрешности, преобразователей, цифровых

...вольтметром 23 среднего значения напряжения на выходе аналогового интегратора 22 повторяется до тех пор, пока в вычислительном блоке 18 будет накоплено Б средних значений (М) напряжений сигнала с выхода интегратора 22. После этого интерфейсные блоки 24 и 25 блокируются, а в вычислительном блоке 18 производится Фурье-преобразование массива средних значений напряжений в соот ветствии с формулой 1 О 15 20(1) 30 где п=1,2,3,ИРезультаты Фурье-преобразования сравниваются в вычислительном блоке 18 между собой, после чего вычисляется соотношение сигнал/шум и нелинейность испытуемого АЦП по формуле 35 С(Ш20 РоАЮ хю 40 а линейность испытуемого в динамикеАЦП, как А Цее е аЕЗееб -б. Р 45 50 55 где К=1,2,3,Вычислительный блок 18 работает следующим...

Номер патента: 1221750

Опубликовано: 30.03.1986

Авторы: Азаров, Васильева, Моисеев, Стахов, Стейскал

МПК: H03M 1/26

Метки: аналого-цифровой

...извлекаются из блока 6 памяти и суммируются при помощи блоков 7 и 8. После суммирования кодавеса последнего значащего разрядапреобразование заканчивается. Приэтом сумма кодов К" всех значащихразрядов является результатом аналого-цифрового преобразования.Работа устройства начинается припоступлении импульса запуска по ши где а;60, 1цифра -го разрядакода, сформированного на входе ЦАП 2 впроцессе поразрядного уравновешивания,код двоичного эквивалента реальноговеса -го разрядаЦАП 2,45 К 50 Формула изобретения 55 Аналого-цифровой преобразователь, содержащий блок сравнения, первый вход которого является входной шиной, второй вход подключен к н е 5 запуска, устанавливающего регистр 3 последовательного нриближения в исходное состояние,...

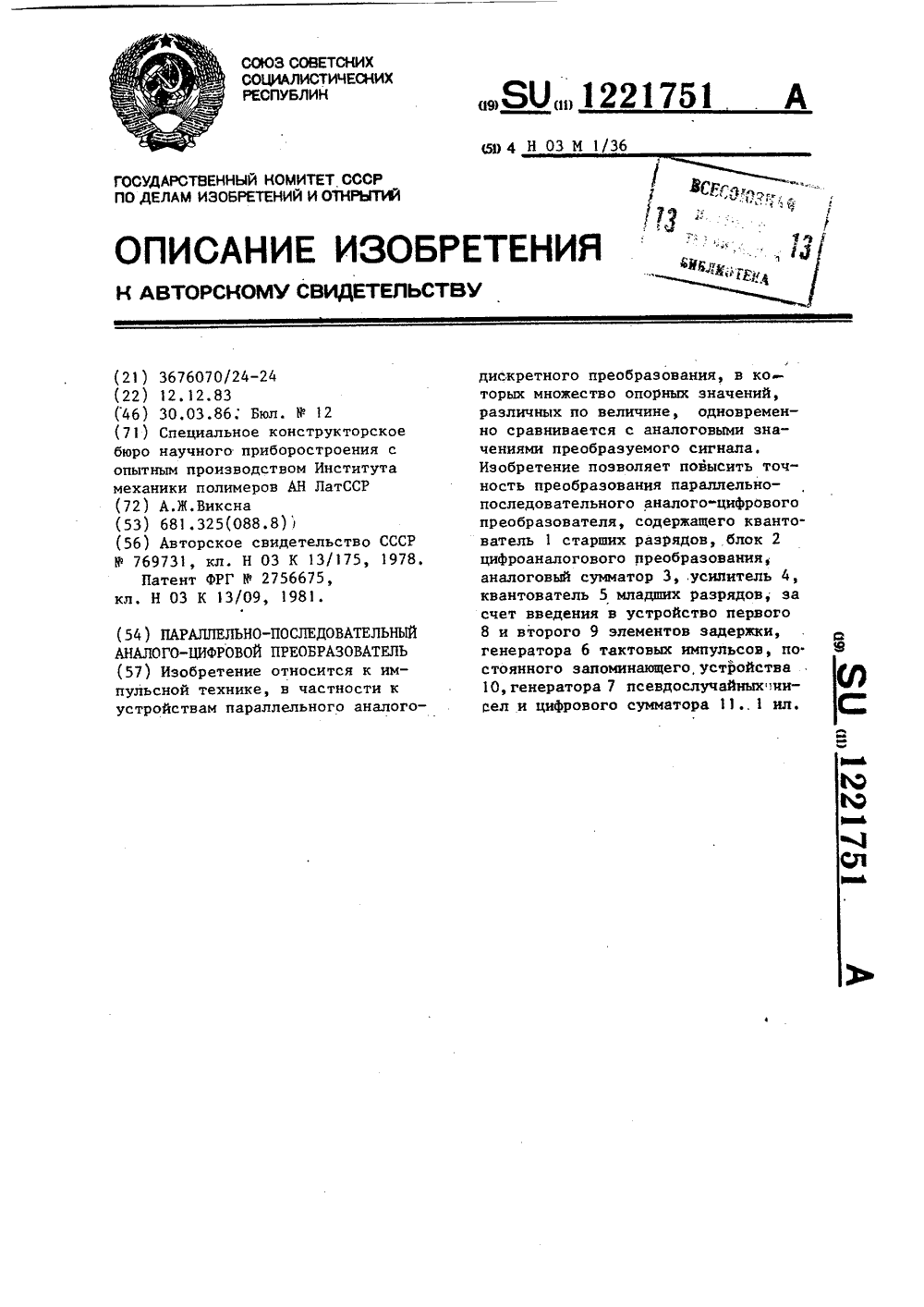

Номер патента: 1221751

Опубликовано: 30.03.1986

Автор: Виксна

МПК: H03M 1/36

Метки: аналого-цифровой, параллельно-последовательный

...формирования .кода квантователя 1 старших разрядов и временисрабатывания блока 2 цифроаналогового преобразования, Код с квантователя 1 старших разрядов Х блоком2 цифроаналогового преобразованияпреобразуется в аналоговый сигналХ и поступает на вход аналоговогоЯАсумматора 3, куда также поступаетчерез элемент 9 задержки преобразуемый сигнал Х,На выходе аналогового сумматора3 формируется разность сигналов(Х-Х ), которая усилителем 4 уси 1751 а ливается до требуемой величины, задаваемой квантователем 5 младших разрядов.Усиленный сигнал разности (Х-Х)5в квантователе 5 младших разрядовквантуется, в результате чего навыходе квантователя 5 формируетсякод (Х-Х)9.Так как величина погрешности преобразования стабильна во времени,то в предлагаемом...

Номер патента: 1221752

Опубликовано: 30.03.1986

Авторы: Белов, Глаголев, Есин, Фатеев

МПК: H03M 1/48

Метки: «угол-код»

...рассогласования, выделенная фильтром 3 низкой частоты, изменяет частоту,выходных импульсов генератора 4, управляемого напряжением, до устранения фазового рассогласования. Таким образом, выходной сигнал делителя 5 частоты с переменным коэффициентом деления синхронизирован с выходным сигналом источника 1 синхроимпульсовВ зависимости от коэффициента деления делителя 5 частоты с переменным коэффициентом деления, значение которого И+ или Бустанавливается коммутатором 7.по второму входу делителя 5 частоты с переменным коэффициентом делениями частота импульсов на первом входе делителя 5 частоты с переменным коэффициентом деления и на выходе генераторщ 4, управляемого напряжением, равна где Г - частота выходного...

Номер патента: 1221753

Опубликовано: 30.03.1986

Автор: Воропаев

МПК: H03M 1/66

Метки: кода, напряжение, параллельного

...к первому выводу цифрового управляемого сопротивления 2, входы управления которого подключены к соответствующим шинам преоб(разуемого кода, второй вывод являет-ся выходной шиной и подключен к первому выводу регулируемого резистора4, второй вывод которого подключенк общей шине, вывод подвижного контакта подклюен к неинвертирующемувходу 5 операционного усилителя 6,выход 7 которого подключен к его инвертирующему входу 8 и второму вы 35ходу источника 1 опорного напряжения.Преобразователь параллельного кода в напряжение работает следующимобразом,Нелинейность преобразования код - 4напряжение достигается изменением со.отношения между выходным напряжениемБвпреобразователя и напряжениемна неинвертируюцем входе операционного усилителя...

Номер патента: 1221754

Опубликовано: 30.03.1986

Авторы: Азаров, Моисеев, Стахов, Стейскал, Степанова

МПК: H03M 1/66

Метки: преобразования, цифроаналогового

...величина ЦАП 3 Я.р запоминается в БАЗУ 2 и поступает на вход блока 17 сравнения. Процесс уравновешивания ее выходным компенсирующим сигналом ЦАП 3 Ак происходит по методу поразрядного кодирования. Логический элемент И запрещает включение поверяемого разряда под действием управляющего сигнала 221754 421 блока 10 управления. Сигнал 23 блока 1 О управления задает выбор ячейки ПЗУ 26, содержимое которой поступает на вход сумматора 31. Суммирование кодов производится с помощьювторого регистра 27 и сумматора 31.Код, сформированный в сумматоре 31,под действием управляющего сигнала22 блока 1 О управления записывается 1 О в ОЗУ 25. На этом процесс поверки(и-ш+1)-го разряда заканчивается.Далее по командам блока 10 управ-ления РГ 2 обнуляется и...

Номер патента: 1221755

Опубликовано: 30.03.1986

Авторы: Азаров, Васильева, Моисеев, Стахов, Стейскал

МПК: H03M 1/66

Метки: преобразования, цифроаналогового

...прямого счета, либо в режиме записи в зависимости от сигналов БЦСС .4.ПРимеР функционирования устройства в режиме генерации линейно изменяющегося напряжения показан в табл. 2,функционирование устройства в ре О жиме генерации линейно изменяющегосянапряжения периодически прерываетсяи осуществляется цикл проверки. Частота перехода из режима в режим определяется скоростью изменения реальных весов разрядов ЦАП 1 и зависитот стабильности параметров аналоговыхузлов ЦАП 1 и от скорости изменениявнешних условий. Формула изобретенияПосле определения всех переходныхкомбинаций сигнал переполнения счетчика 22 обнулит счетчик 2 и установит триггер 20 в "0", переводя уст -ройство в режим генерации линейноизменяющегося напряжения,Тактовые импульсы...

Номер патента: 1221756

Опубликовано: 30.03.1986

Авторы: Беликова, Дятлов, Кравцов, Шимбирев

МПК: H03M 1/82

Метки: временной, интервал, кода

...=2, а количествомладших разрядов и =3. Входной кодй = 1 г + В ч задан равным 11100,каждого из 1, 2, 3 разрядов будетравен 1,2,4,Матрицы ПЗУ 9 в данном случаепри и =3 должны иметь размер 2 х 2т.е. 8 х 8 : 8 строк (Х) х 8 столб 1 е цов (У). Строки Х матриц 19 и 20ПЗУ 9 представляют первыеадресныевходы, а столбцы У матриц 19 и 20ПЗУ 9 - вторые адресные входы.Возможные комбинации поступающихс регистра 6 кодов для и =3будут соответствовать следующим строкам матриц:Коды регистра 6 Строки матрицы000 12000101001110010130110111 8Таким образом, заданный кодОчн100 соответствует пятой строке матЗ 5 риц ПЗУ 9.В десятичном коде й ,= 100 всоответствии с весами разрядов может быть записан:т,е. 5-е строки матриц 19 и 20 ПЗУдолжен содержать (инверсно)...
