H03M — Кодирование, декодирование или преобразование кода вообще

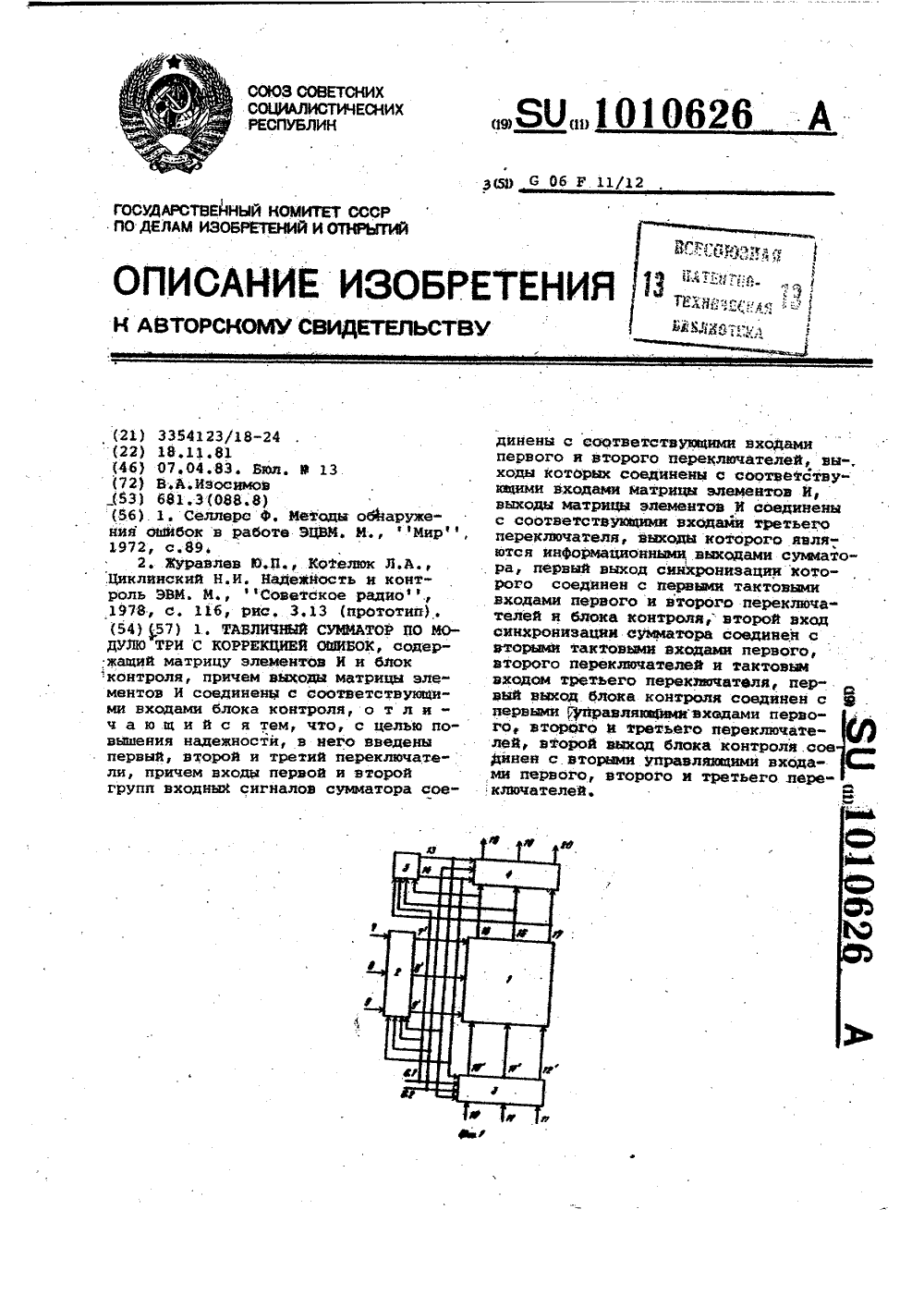

Номер патента: 1010626

Опубликовано: 07.04.1983

Автор: Изосимов

МПК: H03M 13/51

Метки: коррекцией, модулю, ошибок, сумматор, табличный, три

...второго элемента ИЛИ-НЕ, второй вход блока соединен с вторым входом первого элемента ИЛИ-НЕ, с вторым входом первого элемента И и с первым входом третьего элемента И, выход которого соединен с четвертым входом второго элемента ИЛИ-НЕ, третий вход блока соединен с вторыми входами второго и третьего элементов И и с третьим входом первого элемента ИЛИ-НЕ, выход которого связан с первым входом четвертого элемента И, выход второго элемента ИЛИ-НЕ соединен с первым входом пятого элемента И, тактовый вход блока соединен с вторыми входами чет- вертого и пятого элементов И, выходы которых соединены соответственно с единичным и нулевым входами триггера, единичный и нулевой выходы которого являются соответственно первым и вторым выходами блока....

Номер патента: 1012313

Опубликовано: 15.04.1983

Авторы: Иванов, Поляков, Попов, Соболев

МПК: G06F 17/14, G08C 19/28, H03M 7/30 ...

Метки: данных, сжатия

...элементов, выходы элементов. И первой группы соединены с единичными входами соответствующих триггеров, объединенных в группу, выход блока сравнения подсоединен к первому входу хронизатора, второй выход которого подсоединен к первому входу элементов ИЛИ и вторым входам запоминающих блоков, третий выход хронизатора подсоединен к первым входам запоминаю,щих блоков и третьим входам блоков вычитания, четвертый выход хронизатора соединен с управляющим входом блока обратного преобразования коэффициентов базисных Функций, выходы ключей подсоединены к третьим входам соответствующих запоминающих блоков, вторым входам соответствующих блоков вычитания, а также к первым входам соответствующих элементов И второй группы, выходы элементов...

Номер патента: 1012450

Опубликовано: 15.04.1983

Автор: Бесперстов

МПК: H03M 13/51, H04L 17/30

Метки: двоичного, декодер, кода

...вероятного вектора ошибок,Определяется вектор ошибок по наиболее надежным символам, т.е. среди символов выбирают наиболее надежные, составляющие так называемый информационный набор, По информационному набору можно однозначно определить кодовую комбинацию, а следовательно, и вектор ошибок, так как он равен разности между приняоой и-разрядной комбинацией и кодовой комбинацией, определенной по М наиболее надежным символам.Это соответствует решению системы уравнений Н.Е=В, где Н - проверочная матрица кода; В - синдром принятой комбинации, т.е, результат де 1 ления этой комбинации на обраэуюц 1 ий многочлен кода, Е - неизвестный вектор ошибок. Здесь Н и В известны и надо найти Е. Эта система уравнений имеет и неизвестных и и- уравнений....

Номер патента: 1012451

Опубликовано: 15.04.1983

Авторы: Беляков, Лиференко, Лукин, Марков, Хрыкин

МПК: H03M 13/51, H04L 1/20

Метки: обнаружения, ошибок, сигнала, цифрового

...и является вторым входомустройства, при этом выход второгоблока управления подключен к третье-,му входу накопителя, выходы которогоподключены к входам дешифратора,выходы которого непосредственно ичерез коммутатор подключены к второмуи третьему входам блока памяти, атретий вход коммутатора являетсятретьим входом устройства.На фиг, 1 представлена структурная схема устройства для обнаружения ошибок цифрового сигнала; нафиг. 2 - временные диаграммы, иллюстрирующие работу устройства,Устройство для обнаружения ошибокцифрового сигнала содержит первыйпреобразователь 1, второй преобразователь 2, первый блок 3 управле 51ния, второй блок 4 управления накопи"тель 5, дешифратор б, коммутатор 7,блок 8 памяти, блок 9 выделениямаксимального...

Номер патента: 1018119

Опубликовано: 15.05.1983

Авторы: Бабанин, Гвоздев, Горшков, Пеньков, Петров, Типикин, Токарь

МПК: G06F 11/08, H03M 13/51

Метки: внешней, защиты, ошибок, памяти

...И и блок 104 элементов И в обратнойсвязи открыты (фиг.б).Кодер Ииг. 6) осущуствляет деление полинома информационной части на образующий полинам за 13 тактов. В каждом такие по управляющему сигналу в регистры 93-96 каждого кодера заносятся значения, сформированные на их входах. Кодированиезавершается в 14-ом такте во время приема в сдвиговый регистр 10 первых 15-ти бит информационной части следующего обобщенного кодового слова. В это время блок 101 элементов И каждого кодера закрыт, и за четыре подтакта осуществляется продолжение деления информационного полинома на образующий полином, которое соответствует сдвигу информационного полинома на четыре разряда в сторону старших степеней полинома. В каждом подтакте по управляющему . сигналу...

Номер патента: 1019434

Опубликовано: 23.05.1983

Авторы: Гаврилюк, Замчевский, Соляниченко, Стахов, Черняк

МПК: H03M 13/23

Метки: минимальной, приведения, р-кодов, фибоначчи, форме

...ИЛИ соединены с вторым входом шестого элемента 21 И и с установочным входом 3 блока 1 свертки, Четвертый и пятый входы первого эле" ф мента 22 ИЛИ соответственно соединены с дополнительными установочными входами 9 и 10 блока 1 свертки,Дополнительные управляющие 13 и 11 входы блока 1 свертки соединены и соответственно с первым и вторым входами третьего элемента Ц Я, третий вход которого соединен с выходом первого элемента 22 ИЛИ, Выход третьего элемента 18 И соединен стретьим входом триггера 15. Дополнительный управляющий 14 вход поступает на первые входы четверто-го 19, пятого 20 .и аестоуфо 21 элемента И, Выходы пятого 20 и шестого 21 элемента И поступают на вто- ээ рой и третий входы третьего злемен" та 24 ИЛИ, первый вход которого...

Номер патента: 1019435

Опубликовано: 23.05.1983

Автор: Бодаревский

МПК: H03M 7/02

Метки: кода

...неисправности, второй управляющий вход коммутатора является входом разрешения записи информации преобразователя.На чертеже представлена структурная схема предлагаемого преобразователя кода с автоматичесиим контролем работы.Преобразователь кода содержит генератор 1 импульсов, первый элемент И 2, входной счетчик 3, выходной двоично-десятично-шестидесятиричный счетчех 4, первый дешифратор 8, второй элемент И 6, накапливающий двоичный сумматоР ,у, группу внешних аФН 8 сумматора 7, генератор 9 сдвинутых серий импудьСОвр третий эларсент И 10 входную упра щдощую шину 11, элемент ИЛИ 12, шифра- ТОР 13 р коммУтатоР 14, втоРой дешиФРатор 18, четвертый элемент И 16, триггер 17, тестовую шину 18, шину 19 импульса выдачи внешнего кода,...

Номер патента: 1021004

Опубликовано: 30.05.1983

Авторы: Азаров, Белоусов, Киселев, Прохоров, Смирнов, Харисов

МПК: H03M 3/02

Метки: дельта-модуляцией, связи, телефонной

...Х" (Ф 1 ХЮере ожн тел 7 в первомприводиткополосном низкочвстогном фильтре 8, последовувеличивает ковффищент усиления, , . большим мгновенным значениям речевогосигнала к(Ц, т.е. минимально искаженПри воздействии на нкод дередающей ные вкустичеакими шумами, доступвют. частй смеси, речевого сигнала. и акусти- - . на первый узкопопосныйХ низкочастотный.ческого шумафЦ:х(Ц+ ьпроис- . фильтр 8 с болыним весом, еиементы же;19ходит- искажение" части элементов вход- последовательности, значительно искаженной импульсной последовательности. Эле- . ные шумами (в. райойах перехода сигиа-менты этой импульаной последовательно- ла,к Я, )через нуль), дочти не учасъсти, соответствующие большим (по моду- вуют в процессе формирования упрввляЬлю) мгновенным,...

Номер патента: 1023655

Опубликовано: 15.06.1983

Автор: Кацман

МПК: H03M 13/05

Метки: анализатор, импульсов, кодовых, последовательностей

...степени определяется только временем измерения и внутренней структурой калькулятора и может быть расширено практически до любой величины применением программируемого калькулятора.На чертеже представлена Функциональная схема предлагаемого устройства.Устройство содержит входной блок 1, блок 2 управления, оперативную память 3, выделитель 4 ошибок, калькулятор 5, блок б синхронизации, счетчик 7 ошибок, электронный таймер 8, табло 9 числа, табло 10 показателя степени, блок 11 управления без оперативной памяти 3.Измерение коэффициента ошибок носит статистический характер, так как результат измерения, получаемый за конечное время, является случайной. величиной.Погрешность измерения может быть рассчитана по формуле2).Мгде 1 р, - обратная...

Номер патента: 1026303

Опубликовано: 30.06.1983

Автор: Тунев

МПК: H03M 13/05

Метки: балансного, кода, обнаружения, ошибок

...- к выходу второго формирователя, а его информационный вход соединен с выходом первого сумматора.При таком исполнении устройстм по вышается точность обнаружения ошибок потому, что введение третьего регистра как элемента памяти в цепь обратной связи устройства допускает превышение значения ТБС на выходе первого сумматора, а принудительная установка третьего регистра сигналом с выхода односго из формирователей в ближайшее максимально допустимое положительное или отрицательное значение ГБС осуществляет поправку ТБС на выходе третьего регистра на величину обнаруженной ошибки, тем самым подготавливая устройство в целом к обнаружению любой очередной ошибки. Кроме того,повышается помехозащищенность устройства вследствие введения между...

Номер патента: 1027838

Опубликовано: 07.07.1983

Авторы: Буданов, Когновицкий, Сюрин

МПК: H03M 13/51

Метки: дискретной, информации, передачи, приема

...стороне введены элемент ИЛИ, умножитель, последовательно соединенные блок опознавания ПСП, инвертор и счетчик, последовательно соединенные дополнительный блок сравнения, первый блок управления и дополнительный генератор ПСП,38 4а также сумматор и второй блок управления, причем выход блока выделения ПСП соединен с входом блока опознавания ПСП, другой выход которого соединен с одним входом элемента И, другой вход которого соединен с выходом счетчика, гоединенным также с одним входом первого блока управления и первым входом второго блока управления, другой вход которого соединен с выходом блока сравнения, другой вход которого соединен с выходом смматора, входы которого соединены соответст- . венно с другим выходом блока выделе" ния ПСП...

Номер патента: 1030825

Опубликовано: 23.07.1983

Авторы: Гараев, Горюшин, Иванов, Литваковский, Руденко, Сарычев

МПК: G01B 7/30, H03M 1/24

Метки: двухфазный, емкостной, угла

...конденсатора, трансформатор питания выполненсо средней точкой, первый дифференциальный конденсатор выполнен с дополнительными питающими и токосъемными электродами; введены вторыз усилитель и дифференциальный конденсатор, образованный питающими и токосъемными электродами, питающиеэлектроды расположены на том же ди Оэлектрическом диске, где расположеныпитающие электроды первого дифференциального конденсатора, причем питающие электроды первого дифференциального конденсатора размещены в двух 15противоположных квадрантах диэлектрического диска и образованы 2" + 2металлизированнымн секторами, а пи;тающие электроды второго дифференци-ального конденсатора размещены в 20двух других противоположных квадрантах диэлектрического диска и...

Номер патента: 1032448

Опубликовано: 30.07.1983

Авторы: Баранов, Кремез, Лачугин, Роздобара

МПК: H03M 13/23

Метки: кода, обратный, прямого

...соответственно с выходами (И) млад ших разрядов и -разрядного регистра, выход старшего разряда которого соединен с входом установки блока определения старшего разряда, тактовый вход которого соединен с первым выходом распределителя импульсов, первый и второй информационные входы блока определения старшего разряда соединены соответственно с выходами двух старших разрядов блока приведения родов Фибоначчи к минимальной форме, первые информационные входы которого соединены соответственно с выходами элементов И группы, авыходы являются информационными выходами преобразователя, знаковый выход которого соединен с выходом знака блока определения старшего разряда, вь:ход коррекции которого соединен с вторыми информационными входамидвух...

Номер патента: 1035628

Опубликовано: 15.08.1983

Автор: Ибрагимов

МПК: G01B 7/30, H03M 1/50

Метки: вала, длительность, импульсов, поворота, угла

...равенства напряженийО и 02(О), причем О(ОВ) = 05В исходном положении 0" триггера30 напряжение 0 с выхода источникаб увеличивается и по мере увеличениядостигает уровня напряжений 018(О ),10Ор и 0(0 Е,), вызывая последовательное срабатывание компараторов(8), 9 и 8 (7), При выполнении равенства 0 =Оо сигнал высокого уровняс Ос выхода комйаратора 9 через элемен-ты И 22 и ИЛИ 24 блока 11 подаетсяна первый вход элемента И-НЕ 26 блока 25; при выполнении равенстваО О сигнал высокого уровня с выхода элемента И 1 б через элементы И 19и ИЛИ 23 блока 11 подается на второйвход элемента И-НЕ 26, перепадом"1-0" выходного потенциала которогоперебрасывает триггер 30 в положение"1". В результате изменяется направ-ление пилообразного напряжения,...

Номер патента: 1035819

Опубликовано: 15.08.1983

Авторы: Королев, Купеев

МПК: H03M 13/23

Метки: двоичной, декодирования, информации, кодами, кодирования, сверточными

...каналакодирования ).выхода каждого коммутатора 2 разделения ветвей информационные подпотоки поступают на входы коммутаторов 3объединения-ветвей и на входы кодеров 4 каждого канала кодирования. Вкодерах из информационных символов формируются провероцные символы, которыеобъединяются в проверочные последовательности. Формирование проверочныхпоследовательностей производится всоответствии с выбранными порождающими полиномами сверточных кодов каждого канала кодирования.Во втором канале кодирования сформированная проверочная последовательность поступает на один из входовкоммутатора 3 объединения ветвей,который формирует кодовую,последова.тельность путем объединения информационных подпотоков и подпотока проверочной последовательности.С выхода...

Номер патента: 1037306

Опубликовано: 23.08.1983

Автор: Ибрагимов

МПК: G01B 7/30, H03M 1/22

Метки: вала, напряжение, поворота, постоянного, угла

...8 подключены к выходам. коммутаторов 4 и 6, соответствующие входы другого блока 9 подключены к выходу источника Оп к синусной обмотке СКВТ и выходу 25 косинусного функционального преобразователя 10, а выходы блоков 8 и 9 подключены к входам дифференциального операционного усилителя ОУ) 11 постоянного тока выход которых 30 подключен к входам функциональных преобразователей 7 и 10, двухпозиционный переключатель 12, неподвиж" ные контакты которого соединен с выходами блока 8 и ОУ 11, а подвижный контакт является выходом преобразователя, вход компаратора 13 подключен к выходу коммутатора 5, а выход - к одному их входов триггера 14, другой вход которого соединен с вторым выходом блока 8, а выход - с одним из входом элемента И 15, другой...

Номер патента: 1037431

Опубликовано: 23.08.1983

Авторы: Алексеев, Кальной, Тузков

МПК: H03M 13/51, H04L 1/20

Метки: обнаружения, ошибок, перерывов, проскальзываний, связи

...запрета, выход элемента И является выходом "проскальзывание"устройства и подключен к входу счетного триггера, выходы которого подключены к третьим входам переключателейпервого и второго блоков обнаруженияошибок, при этом вход устройстваобъединен с входом блока обнаружения пропадания сигнала, выход кото-рого подключен к третьему входу элемента И и к второму входу Р -5-триггера, выход которого является выходом "перерыв связи" устройства.На,чертеже представлена структурная схема устройства для обнаружения ошибок, проскальзываний и перерывов связи,Устройство содержит первый блок 1обнаружения ошибок, состоящий изрегистра 1-1 сдвига, первого 1-2и второго 1-3 полусумматоров, переключателя 1-4, второй блок 2 обнаружения ошибок, состоящий из...

Номер патента: 1040614

Опубликовано: 07.09.1983

Автор: Медведев

МПК: H03M 13/27, H04L 17/30

Метки: декодирования, зеркальных, кодов

...После прихода очередного символа находящаясяв регистре 1 сдвига последовательность сдвигается на один разряд.На каждом такте содержимое регистра1 сдвига проверяется с помощью элементов 2 равнозначности на тождественность симметрично расположенныхэлементов. Сигналы о результатахэтих проверок через блоки 3 задержки и элемент ИЛИ 4 подаются насчетчик 5. Блоки 3 задержки имеютразное время задержки сигнала и вклю.чены для обеспечения неодновременного прихода сигналов с элементов 2раннозначности.на вход счетчика 5.Счетчик 5 подсчитывает число совпадений симметрично расположенныхэлементов последовательности из регистра 1 сдвига, При заполнениисчетчика 5 на его выходе появитсясигнал, поданаемый на одни входывспомогательных элементов 9...

Номер патента: 1042054

Опубликовано: 15.09.1983

Авторы: Абдуллин, Ахметдинов

МПК: G01B 7/00, G01B 7/06, H03M 1/30 ...

Метки: код, перемещения

...попарно на тороипальных магнитопроводах,одни выводы обмоток управления подключены к отрицательному выходу источникапостоянно.о тока, а другие выхоаы обмоток управления соеаинены с управляющими вхоаами формирователя выходного кода, вход питания которого подключен кположительному выходу источника постоянного тока, раэнополярные выхопы которого соединены с другими вывоамиажаой из обмоток поамагничивания.Формирователь выходного копа соэ,ржит транзисторы типа и-Р-п и резистор,3 10420один вывод резистора соецинен с входом,питания формирователя выходного кода,управляющие входы которого подключены к эмиттерам и базам транзисторов,а коллекторы транзисторов соединены сдругим выводом резистора,5На фиг. 1 привепена структурнаясхема...

Номер патента: 1042178

Опубликовано: 15.09.1983

Авторы: Кудрявцев, Новиков

МПК: H03M 13/13

Метки: декодирования, кодов, линейных, циклических

...заменить на комбинации изсимволов Ь , Ь 2Ъ, чтобы провер"ки были независимыми.Однако, если сначала декодироватьсимволы аи а, относительно которых системы проверок независюж, азатем подставить их значения в системы проверок относительно символова, а, аз, то можно декодировать ивсе остальные символы. При этом кодгарантированно испранляет нсе ошибкикратностью с 2, т,е. реалируемого кодовое расстояние совпадает с минимальным,На чертеже ключевые элементы 16-30коммутатора объединены в группы.Принцип объединения. ключевых элементов в. группы заключается в следующем.В одну группу входят ключевые элементы, коммутирующие те символы декодирующего слова, которые не суммируются между собой ни в одном иэ сротношений системы...

Номер патента: 1045383

Опубликовано: 30.09.1983

Авторы: Грешневиков, Зубков, Ключко, Николаев, Трубников

МПК: H03M 13/43

Метки: декодирования, мажоритарного

...При этом квантиэатор состоит из 1 рормирователя пороговых .напряжений, преобразователя уровней, деширатора и многоустойчизого элемента, причем выходы Формирователя пороговых напряжений подключены к соответствующим Входам преобразователя уровней, 151-ый вход преобразователя уровней соединен с входом квантизатора, выходы преобразователя уровней соединены соответственно с входами дешифратора, кроме того, перьый выход преобразователя уровней и выходы деши 4 ратора соединены соответственно с входами многоустойчивого элемента, выход которого соединен с выходом квантизатора.Блок сравнения состоит иэ блока вычитания и элемента НЕ, причем первый и второй входы блока Вычитания соединены соответственно с первым и ВтОрььм Входами блока...

Номер патента: 1046958

Опубликовано: 07.10.1983

Авторы: Ключко, Кузин, Кузнецов, Николаев, Попков

МПК: H03M 13/23, H03M 13/51, H04L 17/30 ...

Метки: декодер, кода, пороговый, сверточного

...2-й степени, что определяетЯ.(и 4 1)-1 разрядов регистра 1сдвига, где В.- максимальная степеньчленов образующего многочлена.Кодирующее устройство позволяет одно.20временно сформировать синдром для чегных и нечетных символов принимаемойпоследовательности до ее разделения наинформационную и проверочную части.Насумматоре Зпомодулю 2 происходит 25сложение синдрома четных символов с, нечетными символами последовательности и, наоборот, - синдрома нечетныхсимволов с четными символами. В ре,зультате формируются сигналы неравно- . ЗОзначности, которые записываются в регистр 4 неравноэначности и одновременнопоступают на декоммутируюший блок 7.Пороговый блок 5 на основании сигна, лов неравнозначности и установленногопорога корректирует...

Номер патента: 1050125

Опубликовано: 23.10.1983

Авторы: Бойко, Гаврилов, Федоренко

МПК: H03M 13/51, H04B 1/10

Метки: биимпульсного, приема, сигнала

...и на второйвходэлемента ИЛИ 16 й затеи соответственно в двухразрядный регистр 6 и впервый и. второй триггеры 7 и 8. Навход двоичного счетчика 18 непрерывноподаются тактовые импульсы,частота которых в два раза выве частотыбиимпульсных сигналов, поступающих.,на вход Усилителя-ограничителяДвоичный счетчик 18 делит на два час3 10501 тоту поступающих на его вход такто вых импульсов, и полученные на его выходе импульсы поступают на первые вхо-. ды элементов 9 и 10 неравнозначности с управляемыми выходами, .на вторые входы которых подаются сигналы с вы ходов двухразрядного регистра 6.Если стирание биимпульсного сигна, ла не имеет места, на выходе усилителя-ограничителя 1 присутствуют два еди ничных сигнала (от каждой половины и. импульсного...

Номер патента: 1051709

Опубликовано: 30.10.1983

Авторы: Давыдов, Жуков, Обухов

МПК: H03M 13/51

Метки: двоичных, декодирования, кодов, хемминга

....триггера подключен.к выходу первого. элемента И,а прямой выход - к первому входу выходного элемента И, второй вход которого соединен с инверсным выходомсчетчика импульсов, а третий и четвертый - с соответствующими прямымивыходами счетчика импульсов, инверсные выходы триггеров подключены кпервым входам соответствующих вторыхэлементов И, вторые. входы которыхобъединены и подключены к выходу йервого элемента И, входы которого соединены с соответствующими прямымиВыходами счетчика импульсов, а егоустановочные входы подключены к соответствующим выходам вторых элементов И, введены генератор импульсов,третий и четвертый элементы И и дополнительный элемент ИЛИ, выход которого подключен к тактовому входусдвигового регистра, а его...

Номер патента: 1053310

Опубликовано: 07.11.1983

Автор: Сафаров

МПК: H03M 13/51

Метки: коррекцией, ошибок, связи, цифровая

...входом пре образователя аналог-цифра и подсоединен к выходу синхронизатора, а 45 на приемной стороне последовательно соединенные приемник, синхронизатор, генератор эталонного сигнала и коррелятор, к второму входу которого подсоединен выход сумматора по модулю 50 два, к первому входу которого подсоединен выход элемента задержки, а также последовательно соединенные блоккоррекции ошибок и регистрирующий блок, к второму входу которого подсоединен второй выход синхронизато 55 ра, третий выход которого подключен к первому входу декодирующего блока, к второму входу которого подсоединен выход приемника, а выход подклю-чен к "входам элемента задержки и сум.60 матора по модулю два, выход которо,го подключен к первому входу блока коррекции...

Номер патента: 1054619

Опубликовано: 15.11.1983

Авторы: Гейнисман, Кочуров, Нахшин, Орлов, Фрумкин

МПК: H03M 13/51, H03M 5/16

Метки: клапан, сервоприводом

...цель достигается тем, что50в клапане с сервоприводом, содержащемраэобщающий входную и выходную магист-рали регулирующий орган, связанный споршнем сервопривода, иадпоршневая полость которого сообщена с выходным кана-лом распределительного устройства, попеременно сообщаемого с входным и спивным каналами золотником распределительного устройства, связанным с чувствительным элементом импульсной линии и с поршнем сервопривода, подпоршневая полость сервопривода и входной канал распределительного устройства сообщены свходной магистралью клапана. На чертеже представлено предлагаемое устройство, разрез,В корпусе 1 клапана размещен связанный с поршнем 2 сервопривода регулирующий орган 3; перекрывающий входную 4 и выходную 5...

Номер патента: 1058050

Опубликовано: 30.11.1983

Автор: Дьяконова

МПК: H03M 13/33, H03M 5/02

Метки: биполярного, кода, однополярный

...два логических элемента ИЛИ-НЕи логический. элемент ИЛИ, при этомпервые выходы первого и второго элементов согласования соединены с аноЗО дами светодиодов первого и третьего оптронов-инверторов соответственно, вторые выходы элементов согласования соединены с катодами светодиодов второго и четвертого оптро 35 нов-инверторов соответственно, третьи выходы элементов согласованияобъединены и соединены с катодамисветодиодов первого и третьегооптронов-инверторов, анодами свето 4 О диодов второго и четвертого оптронов-инверторов и с отрицательной шиной первого источника питания иположительной шиной второго источника питания, положительная шинапервого источника питания соединена с четвертыми входами элементов согласования,...

Номер патента: 1061168

Опубликовано: 15.12.1983

Авторы: Бузаева, Курников, Оржеровская

МПК: G01B 7/30, H03M 1/50, H03M 1/64 ...

Метки: вала, временной, интервал, поворота, угла

...градиентеявляется преобразователь угла пово- сигнала 01, Выходные сигналь 1 СКду 1рота вала во временной интервал, со- через двухканальный фильтр 2 постудержащий последовательно соединенные ЗО пают на входы блока 3 прпредставляюсинусно-косинуснцй датчик угла, щего собой двойную й -цепь и вцрадвухканальнкй фильтр, Фазосдвигаю- батываюиую сигналы О и О вЗ в соотщий блок, двухканальный усилитель, ветствии с равенствамивыходы которого подключены к первомуи второму компараторам, делитель 0 =Ощсоья 1+ -д(Частоты, временной кодирующий блокдругой делитель частоты, выходы : 05 а,Ы+-,-йпервого и второго компараторов через один и другой делитель частоты где Ж " угол поворота ротора СКДУ 1,.соответственно подключены к времен- , Сигналы д и М через...

Номер патента: 1061275

Опубликовано: 15.12.1983

Авторы: Бондарев, Голубчик, Скотарь, Федотов

МПК: H03M 13/51

Метки: исправления, многократных, обнаружения, одиночных, ошибок

...выход которого через шестой ключ подсоединен к дополнительному входу входного накопителя, ко второму входу шестого ключа подключен первый выход дешифратора, второй выход которого подсоединен ко второму входу первого ключа и первому входу второго ключа, второй вход которого объединен со вторым входом четвертого ключа и подсоединен к выходу накопителя, третий выход дешифратора через третий ключ подсоединен к первому входу триггера, второй вход которого объединен со вторым входом счетчика, первым входом динамического триггера и является вторым входом начальной установки, четвертый выход дешифратора через последовательно соединенные пятый ключ и элемент ИЛИ подсоединен ко второму входу динамического триггера, при этом первый выход триггера...

Номер патента: 988165

Опубликовано: 23.12.1983

Авторы: Захаров, Наумов

МПК: H03M 13/35

Метки: абрамсона, аналоговый, декодер, кода

...вторые входы которых подключены к соответствующим разрядным выходам маркерного сцвигового регистра, соединенного информационным входом через замыкающую кнопку с выходом его последнего разряда, выходы логических блоков соединены с первыми установочными входами основного и маркерного сдвиговых регистров, введены дополнительные сдвиговый регистр, входная шина и переключатель, а также два блока. определения номера наимень. шего иэ нескольких чисел, первые выходы которых соединены с соответствующими вторыми установочными входами основного и маркерного сдвигового регистра, вторые выходы - с соответствующими вторыми установочными входами маркерного сдвигового регистра, а их входы - с соответствующими разрядными выходами дополнительного...
