H03M — Кодирование, декодирование или преобразование кода вообще

Номер патента: 1293844

Опубликовано: 28.02.1987

Авторы: Карпачев, Самохин

МПК: H03M 7/02

Метки: кодограмм, преобразования

...определяются двоичным числом, соответствующим основанию я вводимой тетраЛ ды, Таким образом, в сумматоре 7 происходит суммирование вводимой тетрады и предыдущей, увеличенной в результате сдвига н яраз. Результатом суммирования в регистре 1 является двоичныи код вводимого числа. На четвертом такте работы двоичное число иэ регистра 1 через ключи 5 записываются в регистр 2, Далее на каждом нечетном такте работы устройства происходит суммирование в сумматоре 7 вновь вводимой тетрады с двоичным числом, записанным в регистре 2, увеличенным в я, раз, На каждом четном такте работы двоичный код иэ регистра 1 поступает в регистр 2.Суммирование продолжается до (2 п + 1)-го такта работы устройства. На (2 п + 1)-ом такте. работы сигнал с коимутатора...

Номер патента: 1293845

Опубликовано: 28.02.1987

Авторы: Евсеев, Ефимов, Крук, Лернер, Семенов, Трояновский

МПК: H03M 13/05

Метки: декодирующее, исправления, ошибок, пакетных

...7 - 9 и обнуляет содержимое второго регистра 2сдвига, При закрытых ключах 7 - 9 цепи обратной связи регистров 1 и 2сдвига и вычислителя 3 синдрома разрываются и содержимое вычислителя 3синдрома подается на входы г (гчисло проверочных символов кода) левых разрядов первого регистра 1 сдвига, где складывается по модулю двас содержимым второго регистра 2сдвига,2,3, Символы синдрома с выходоввычислителя 3 синдрома параллельнопоступают на информационный вход блока 14 селекции в котором производится анализ поступающего синдрома. Врезультате этого анализа на выходеблока 14 появляется слово, содержащее ровно один нулевой символ, соответствующий числу . нулей, стоящих справа от старшего ненулевого разряда синдрома. Слово с выхода блока 14...

Номер патента: 1293855

Опубликовано: 28.02.1987

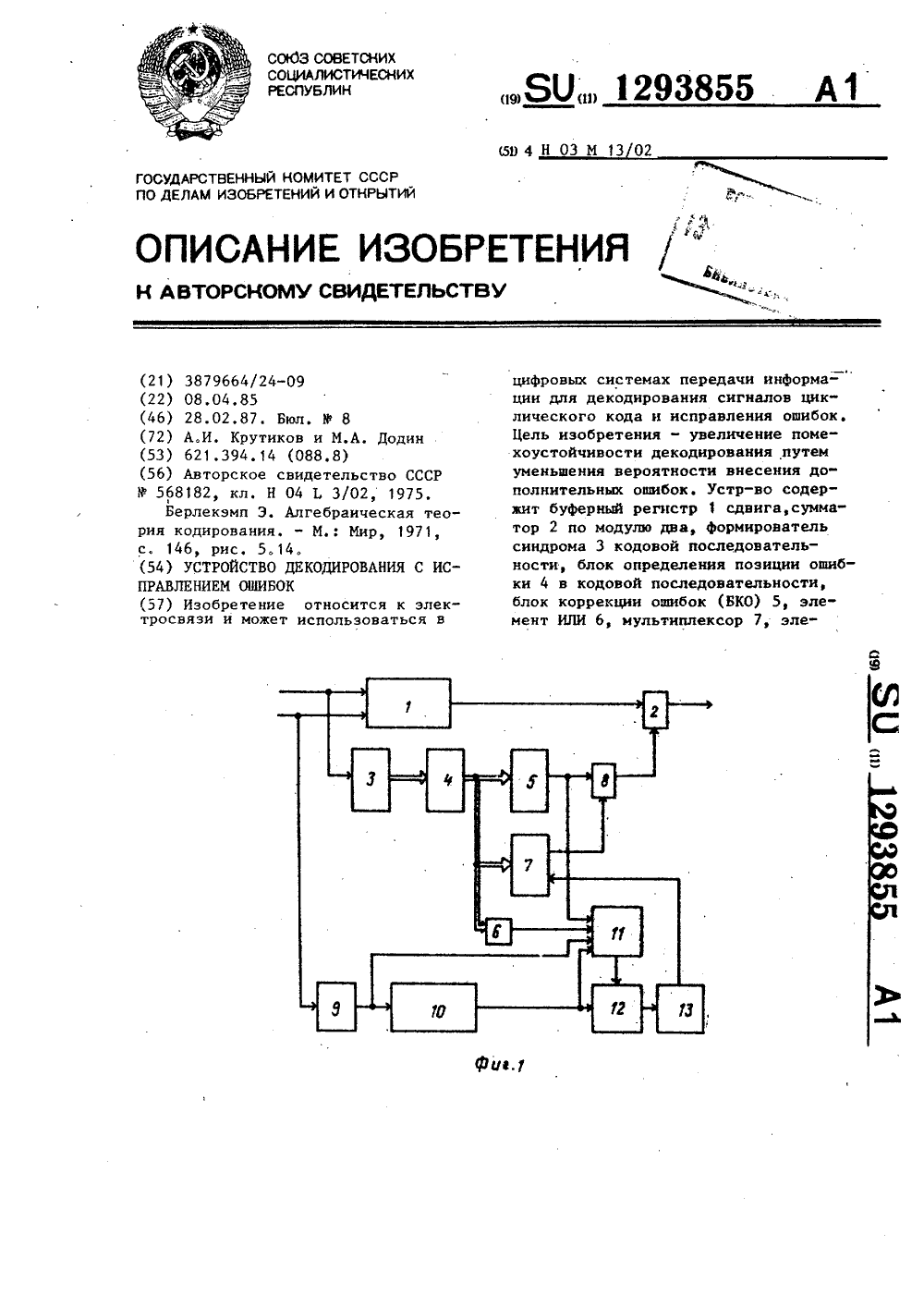

Авторы: Додин, Крутиков

МПК: H03M 13/51

Метки: декодирования, исправлением, ошибок

...того или иного сигнала на выход мультиплексора 7 с учетом качества канала, оцененного эа предыдущий отрезок времени, продолжитель 354055 а затем один из сигналов Л Л Лоф2 Л Л , А коммутируется на выкход мультиплексора 7 в зависимости от кода, поданного на управляющие входы мультиплексора 7 из кодопреобразователя 13.Если на выход мультиплексора 7 коммутируется сигнал А = 1, то он блокирует исправление каких бы то ни было символов входной кодовой после О довательности. В этом случае информация не исправляется и дополнительные ошибки устройством декодирования с исправлением ошибок не вносятся.Если на выход мультиплексора 7 коммутируется сигнал А , то исправление символов разрешается только в тех кодовых словах, которым...

Номер патента: 1295514

Опубликовано: 07.03.1987

Автор: Пашинский

МПК: H03M 1/10

Метки: аналого-цифрового, преобразования

...погрешности преобразования производится аналогичным образом,Сразу после включения устройства необходима непрерывная последовательность выработки и запоминания кодов коррекции погрешностей преобразования для всех точек характеристики преобразования т.е, в этом случае устройство непрерывно работает в режиме коррекции до тех пор, пока не будут выработаны и запомнены коды коррек 3 129 ч ции погрешностей преобразования для всех точек характеристики преобразования, Это занимает относительно много времени (для 16-разрядного аналого-цифрового преобразователя, реализованного на интегральных микросхемах среднего быстродействия При дальнешей работе циклы коррекции чередуются с циклами преобразования, В связи с тем, что температурные, а 1 О тем...

Номер патента: 1295515

Опубликовано: 07.03.1987

Авторы: Домрачев, Слепич

МПК: H03M 1/10

Метки: погрешности, фазовращателя

...на входе данных и на входе начальной установки триггера 21 генератором 22 импульсов сформирован сигнал высокого уровня, подготавливающий второй тактируемый триггер 21 к срабатыванию, которое происходит при изменеГ нии сигнала на выходе элемента И-НЕ 8 с низкого уровня на высокий, При этом на инверсном выходе триггера 21 формируется сигнал низкого уровня. После изменения генератором 22 импульсов сигнала на входе начальной установки триггера 21 с высокого уровня на низкий на инверсном выходе триггера 21 происходит изменение сигнала с низкого уровня на высокий. Это изменение уровня сигнала, поступая на вход вычитания реверсивного счетчика 19, компенсирует лишний, неинформационный импульс, поступивший на вход суммирования реверсивного...

Номер патента: 1295516

Опубликовано: 07.03.1987

Автор: Варданян

МПК: H03M 1/10

Метки: вала, код, поворота, погрешности, преобразователя, угла

...(2 + 1)-го выхода дешифратора 4, это свидетельствует о совмещении начал отсчета преобразователей 2 и 23,В этом случае триггер 16 опрокидывается, открывая элемент И 17 и разре шая прохождение импульсов смены кода с выхода блока 18 реальных сигналов на входы элементов И 7-9. Если в момент поступления импульса начала отсчета на информационном входе триг-Зо гера 16 единичный уровень отсутствует, совмещение начал отсчета достигается вращением корпуса испытуемого преобразователя 23 до совпадения моментов поступления на триггер 16 сигналов начал отсчета преобразователей 2 и 23. Через один из элементов И 7-9, оказавшийся открытым и соответствующим величине погрешности испытуемого преобразователя 23, импульс смены кода поступает на счетный вход...

Номер патента: 1295517

Опубликовано: 07.03.1987

Авторы: Есьман, Кулик, Пилипович, Поседько

МПК: H03M 1/28

Метки: код, перемещения

...закрывает его, формируя сигнал 25. Такимобразом, на выход элемента И 11 свыхода генератора 6 проходит и импульсов 26 (фиг4) в течение одно-го периода Т муаровой полосы, которые регистрируются блоком 14 счетчиков.При наличии угловых смещений растра 2 изменяется его проекция на плоскость линейки 3 фотоприемников, период Т чередования темных и светлыхФполос в которой равен Т = Тсоью.При этом величина угла , на который смещается растр 2 относительноплоскости линейки 3 Фотоприемников,определяется как где Ы- отношение частотимпульсов генератора 6 и импульсов опроса блока 4 управления.Одновременно с измерением периода Т муаровой полосы происходит изме-.рение ширины светлой муаровой поло" сы, Компаратор 7, выходной сигнал которого поступает...

Номер патента: 1295518

Опубликовано: 07.03.1987

Автор: Никонов

МПК: H03M 1/50

Метки: код, перемещения

...сигналов пороговых элементов 9-11 и 15 вносит генератор 32. Длительность выходных импульсов формирователя 39 выбирается такой, чтобы в регистр 27 заносилась кодовая комбинация выходных состояний пороговых элементов 9-11 и 15, сохраняемая ими в течение определенного времени после окончания рабочего интервала.Формирование младших разрядов выходного кода преобразователя про-,. исходит следующим образомПоступление напряжения высокого уровня на управляющие входы ключей 12-14 и 42 ведет к замыканию их, а напряжения низкого уровня - к их размыканию.Поскольку на участках установки вторичных обмоток 6-8 зависимости их выходных напряжений от перемещения повторяют друг друга (с учетом сдвига на постоянное расстояние), рассмотрение процесса...

Номер патента: 1295519

Опубликовано: 07.03.1987

Автор: Юрчиков

МПК: H03M 1/56

Метки: аналого-цифровой

...этого разряда указывает на то, что Х О, а нулевое - на то, что Х ( О. Если старший разряд счетчика 18 передавать на регистр 4 с инверсией, то обеспечивается обратное обозначение знака числа, совпадающее с общепринятым обозначением чисел в дополнительном или обратном кодах. При этом оба рассмотренных варианта преобразователя 3 по представлению выходного кода АЦП оказываются эквивалентными. Соотношение между ш и и во втором варианте устройства то же, что и в первом.В преобразователе 3 (фиг.5) на реверсивный счетчик 22 счетные импульсы поступают с второго разряда5 12 счетчика 9 (фиг.2), и реверсивный счетчик 22 считает непрерывно; в прямом направлении, когда сигналы на первом и четвертом входах преобразователя 3 имеют одинаковые...

Номер патента: 1295520

Опубликовано: 07.03.1987

Автор: Чариков

МПК: H03M 1/60

Метки: напряжение, частоты

.... ЧШ"а - ЗВвых Рру вЬ огде Й, " частота опорного генератора,Г- входная частота.Таким образом, выходное напряжение операционного усилителя 16 про-. порционально входной частоте. Если в счетчике 8 записалось предельное число импульсов, которое задается соответствующим включением элемента И 3, то на выходе элемента,И 3 появляется сигнал, закрывающий через элемент НЕ 21 элемент И 2. В дальнейшем до конца интервале преобразования на выходе преобразователя поддерживается напряжение, соответствующее минимальной входной частоте. Командой ПЗ счетчик 8 устанавливается в начальное состояние, при котором на его выходе появляется код числа К, 5 12 равного числу импульсов генератора 15 опорной частоты, составляющему суммарную длительность...

Номер патента: 1295521

Опубликовано: 07.03.1987

Авторы: Абаринов, Карпов, Тихомиров

МПК: H03M 1/64

Метки: вала, код, поворота, преобразования, угла

...обмотка К СКД 4, выходные напряжения которого при этом бу- З 5дут главны:0=ЕЕвхпй, 0 =Е 1 ссовс,Напряжение на выходе блока 5 преобразования синфазных напряжений вфаэомодулированный сигнал равно 40=Еке45Откуда видно, что начальная формао этого сигнала пропорциональна ссПри помощи опорного сигнала (фиг.2, и) Б образованного из выходного напряжения П фильтра 3 нижних частот 50з(фиг.2,з), с использованием компаратора 6 и триггера 8 формируется последовательность импульсов, длитель-, ность которых пропорциональна величине сА(фиг.2,м). При помощи 55 элемента И 9, сигнала с генератора 1 и сигнала 0 с инверсного выходаЬ 1итриггера делителя 2 частоты 521 4(фиг.2,г) формируются пачки импульсов, количество импульсов в которыхпропорционально...

Номер патента: 1295522

Опубликовано: 07.03.1987

Авторы: Выщецкий, Калинин, Левашов, Семенюк

МПК: H03M 1/64

Метки: вала, код, поворота, угла

...импульсысо старшего разряда первого реверсивного счетчика 12, частота которых рав 15на частоте сигнала питания фаэовращателя. В начальный момент времениось вала фазовращателя 5 неподвижна,накопитель 14 и счетчики обнулены,поэтому сигнал с выхода первого реверсивного счетчика 12 совпадает пофазе (с точностью до одного периодачастоты Е/0) с выходным сигналом фазовращателя 5.При медленном повороте вала фаэовращателя 5 в положительном направ-.лении сигнал с его выхода начинаетопережать по фазе сигнал с выходапервого реверсивного счетчика 12. Фазовый дискриминатор 13 направляет фазовые импульсы на суммирующий входвторого реверсивного счетчика 15. Приэтом на выходе счетчика О с переменным коэффициентом деления появляютсяимпульсы, которые через...

Номер патента: 1295523

Опубликовано: 07.03.1987

Авторы: Атрашкевич, Николаев, Овод-Марчук, Фурман

МПК: H03M 1/82

Метки: код-шим

...б) поЯВитсЯ низкий уровень,записывающий:в реверсивный счетч;гк2 преобразуемый код с выхода регистра 7. Через времяна выходе элемента 8 цифровой задержки появитсяимпульс (фиг,2 з), который через открытый элемент И-НЕ 10 установит триггер 6 в "1" (фиг.2 д), После чего навыходе сумматора 9 по модулю два по-.явится уровень 1, разрешая тем самым режим счета для реверсивногосчетчика 2. Импульсы генератора 1 импульсов через открытый элементИ-НЕ 11 поступают на суммирующий входреверсивного счетчика 2 (фиг.2 и), изменяя его состояние .фиг,2 л),При появлении на первом выходе рев,.рсивного счетчика 2 импульсов переноса триггер 3 переключаетея в "1" (фиг.2 в), а триггер 6 - в "0". При этом, на выходе сумматора 9 по модулю два появится низкий...

Номер патента: 1295524

Опубликовано: 07.03.1987

Авторы: Васильев, Шутин

МПК: H03M 5/00, H03M 5/14

Метки: декодирующее

...10; с - сигнал на втором выходе 17.Искаженные символы двоичного кода 35 на фиг.З о - 5 а обведены.Декодирующее устройство работает в коде СМ 1, в котором нулевой бит исходной информации кодируес ся комбинацией 01 (переход с низкого уровня на высокий в середине такта), а единичный бит исходной информации кодируется попеременно комбинациями 00 и 11 (неизменным уровнем, переключаемым в начале следующего единичного 45 бита).Прямой и инверсный сигнал в коде СИ 1 поступает на входы 12 и 13 (Фиг.2 6; 5), а на входы 14 и 15 приходит тактовый сигнал (фиг.2:,). На первом выходе 16 выделяется сигнал 24 2(фиг,2 с) в коде без возврата к нулю (БВН), соответствующий исходному коду (фиг,2 с), Сигнал ошибки при этом равен нулю (фиг.2 с).При ошибке...

Номер патента: 1295525

Опубликовано: 07.03.1987

Авторы: Кацман, Каяцкас

МПК: H03M 5/00, H03M 5/14

Метки: декодирующее

...О,) показаны сигналы на инверсных выходах этих триггеров. Сигналы Б(1) и Б(Т) поступают на нулевой и единичный входы КБ-триггера5, на выходе которого формируется пбследовательность импульсов (фиг.2 и),которая задерживается на один тактпри помощи четвертого РС-триггера 4,на выходах которого формируются последовательности 8(С) и 8(С) (фиг.2 м,Н). В результате суммирования сигналов при помощи элементов ИЛИ-НЕ 7 и8 на общем выходе формируется сигналошибки (фиг,2 о),свидетельствующий онарушении алгоритма кодирования, чтопозволяет производить анализ качества передачи случайного сигнала.Подключение входов КБ-триггера 5может быть обратным, при этом к Пвходу четвертого триггера 4 нужноподключить его инверсный выход,Использование наряду с...

Номер патента: 1295526

Опубликовано: 07.03.1987

Авторы: Зильберталь-Глобус, Пальчиков, Панин

МПК: H03M 5/10

Метки: импульсно-временных, кодов

...напервый информационный вход 01 регист 1ра 2 сдвига и продвигается по нему(слева направо) с помощью импульсовсдвига от генератора 10.Элемент 3 для импульсов низкогоуровня работает как элемент ИЛИ-НЕ.Поэтому на его первом инверсном выходе, по мере продвижения входногоимпульса в регистре 2 сдвига, образуется серия импульсов высокого уровня с междуимпульсными интервалами,задаваемыми подключением входов элемента 3 к выходам регистра 2 сдвига,т.е. требующийся ИВК. Через первыйэлемент И 5 эта серия импульсов проходит на первый выход 13 устройства,В этом время импульс низкого уровняс последнего выхода регистра 2 сдвига через последовательно включенныеблок 9 выделения фронта и элемент 8задержки поступает на второйинверсный вход триггера 4 и...

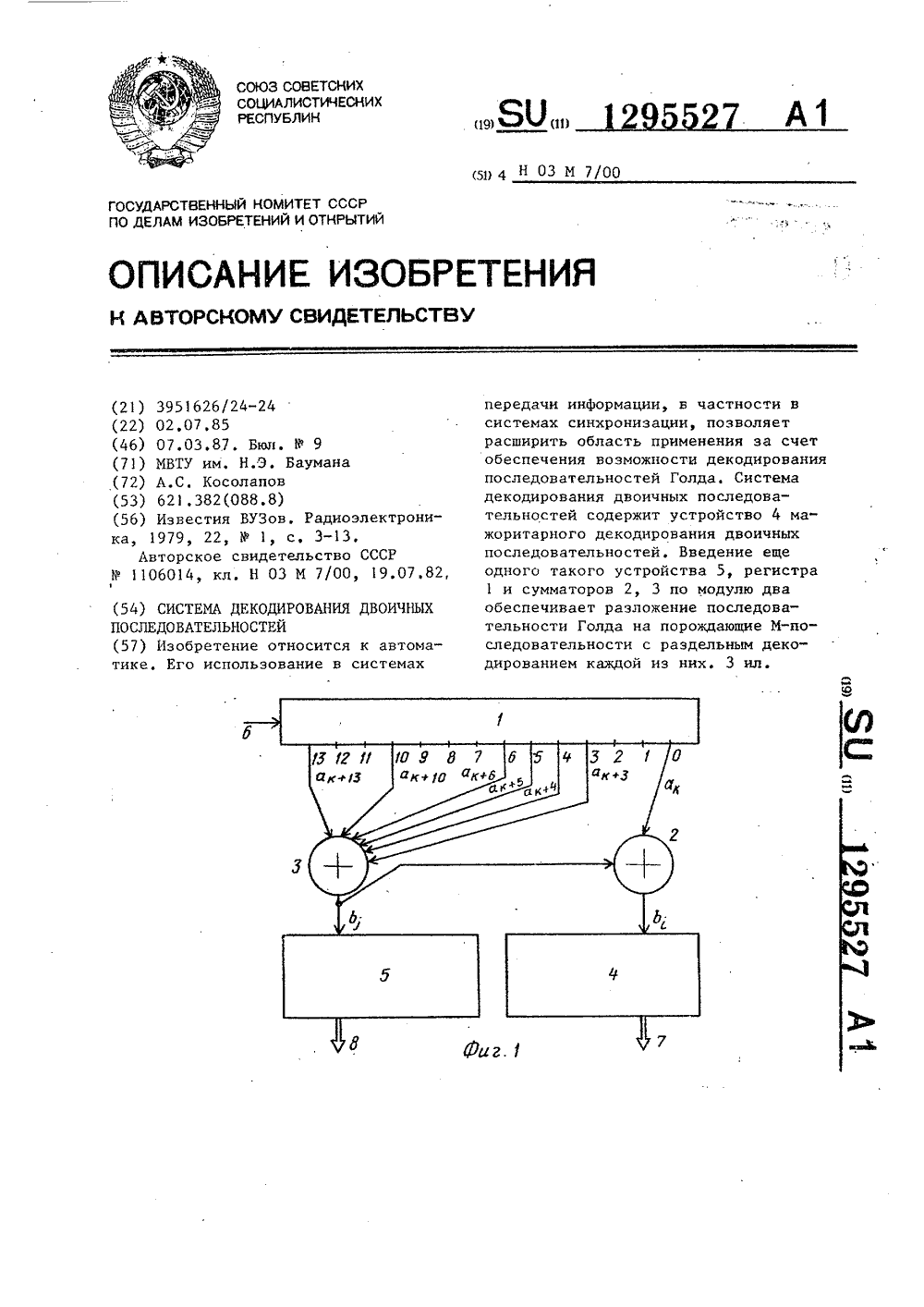

Номер патента: 1295527

Опубликовано: 07.03.1987

Автор: Косолапов

МПК: H03M 7/00

Метки: двоичных, декодирования, последовательностей

...С учетом тогох что Ъ;+ =х; Е,Ь . =х . для любого , решение сис 1 Етемы уравнений позволяет определить 50 значение текущих символов порождающих М-последовательностей через совокупность символов последовательности Голда, записанных в регистр 1, т.е. решить задачу декодирования этой последовательности. Символы М-после- довательностей, описываемые полиномами Й(х) и Г (х), находятся с помощью выражений 3а векторы-столбцы координат -го и1-го символов первой и второй компонент, полиномы .(х) и Х(х), вобщем случае имеют вид Х =(х., х.,и- о и 5х, ) , Х;=(х х х )3к кгде х, и х - К-ые.координаты 1-го1и 1-го символов первой и второйкомпонент соответственно, К 6 0, и;1 - знак транспонирования,Символы некоторой последовательности Голда...

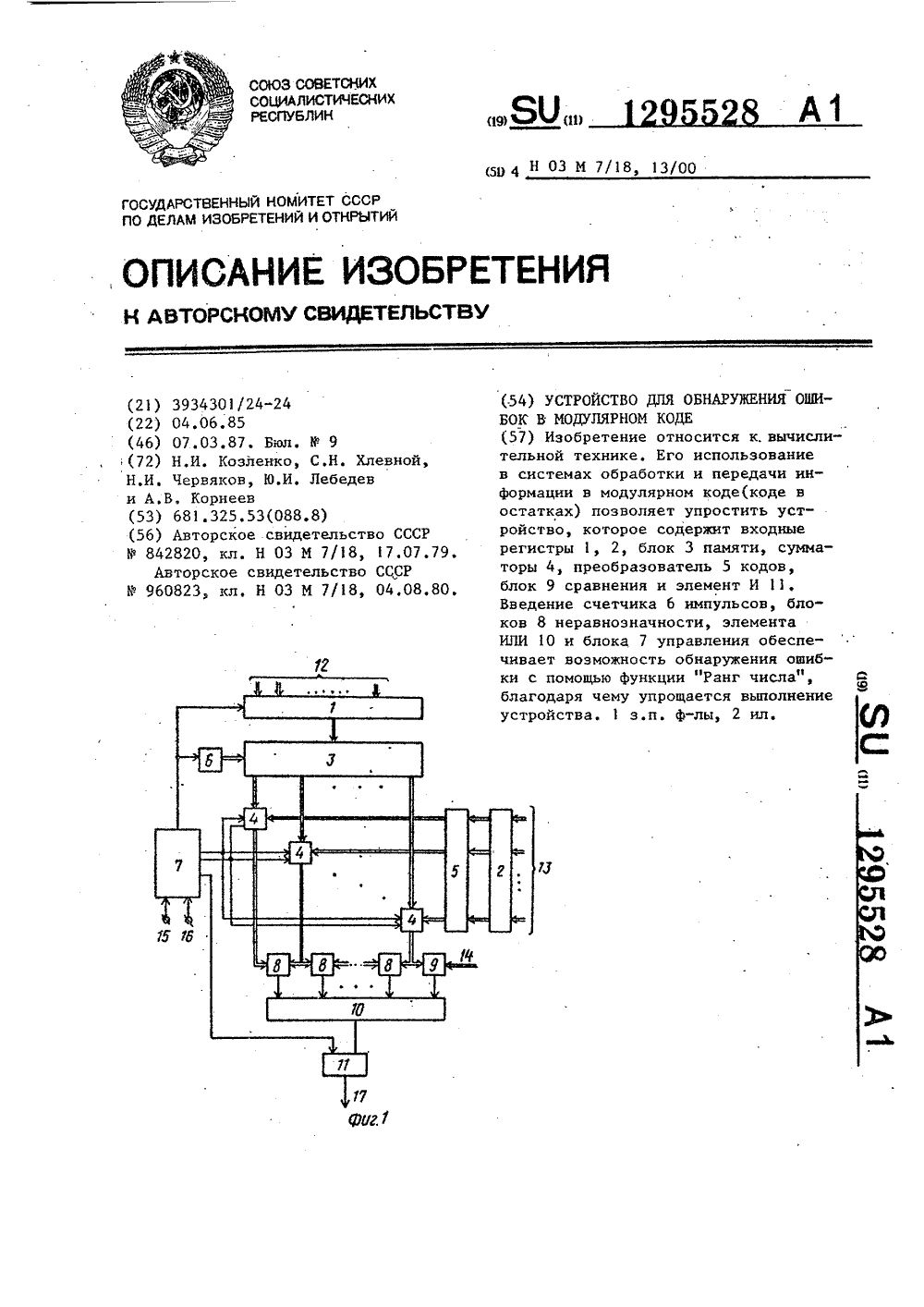

Номер патента: 1295528

Опубликовано: 07.03.1987

Авторы: Козленко, Корнеев, Лебедев, Хлевной, Червяков

МПК: H03M 13/05, H03M 7/18

Метки: коде, модулярном, обнаружения, ошибок

...для обнаружения ошибокв модулярном коде работает следующимобразом, 5В исходном состоянии в регистр 1занесены остатки х х , .., х.В регистр 2 занесены остатки хкх , , х , На выходах преобразователя 5 кода сформированы значения Окодов 1 х,р,1хк 1 тЗксоответственно.На вход 16 поступают тактовые импульсы, триггер 19 установлен в нулевое состояние, и, соответственно, на 15выходах распределителя 21 нет импульсов.Импульс ".Пуск, поступивший навход 15, устанавливает счетчик б висходное нулевое состояние и, пройдя через блок 7 управления на выход28, записывает в сумматоры 4 с первогопо ш-й значение кодов хк, р,1Фх й , соответственно, а.кв .ъ 1 ктакже устанавливает в исходное состояние распределитель 21 импульсов исчетчик 22. Через время,...

Номер патента: 1295529

Опубликовано: 07.03.1987

Авторы: Прокофьев, Сапожников

МПК: H03M 7/20

Метки: кодов, самопроверяемое

...при искажении кода, поступающего на входы устройства, на его выходах сигналы идентичны.Устройство обладает свойством самопроверки, т.е. любая одиночная неисправность в его схеме обнаружена по идентичности сигналов на его выходах, на одном или нескольких наборах кода " из 7". 5011Например, неисправность Константа "0" входа 21 устройства зафиксирована на наборе "1000000", так как при поступлении этого набора на входы устройства на его обоих выходах сформированы сигналы "0". Неисправность "Константа"1" того же входа зафиксирована на одном из наборов кода "1 формула изобретения Самопроверяемое устройство для контроля кодов "1 из 7", содержащее элементы ИЛИ и элементы И, выход первого элемента ИЛИ соединен с пер-, выми входами второго...

Номер патента: 1295530

Опубликовано: 07.03.1987

Авторы: Душеба, Евдокимов, Морозовский, Пивен, Чернышев

МПК: H03M 7/22

Метки: двунаправленный, кодов

...первого шинного формирователя 4. Одновременно на управляющий вход 8 преобразователя поступает сигнал, который передается науправляющий вход первого шинного Формирователя 4, и инверсное значение -на управляющий вход второго шинногоформирователя 4, которые всегда работают в противоположных режимах. Подвоздействием управляющего сигналапервый ключ 3 включает дешифратор 5,а второй ключ 3 отключает дешифра.тор 6,30 2Код Хд поразрядно поступает на вход дешифратора 5 и на сумматоры по модулю два группы.На выходе дешифратора 5, соответствующем символу А, появляется единица, в то время как на остальных выходах дешифратора 5 - нули. Эта единица поступает на соответствующий вход блока 7 памяти, на выходе которого появляется код Ед, равный сумме...

Номер патента: 1295531

Опубликовано: 07.03.1987

Авторы: Георгиева, Додунеков, Житков, Зиновьев, Зяблов, Савельев

МПК: H03M 13/05

Метки: декодирующее, исправления, ошибок

...х х, записанное в блоке 89, выходы которого подключены на вторые входы перемнолжтеля 86, На первые входы перемножителя 86 из блока 88 подается локатор х, На двенадцатом такте величина ь =х х х записывается на триггеры группы 87, с которых на 13-м такте переписывается вблок 89.Для дальнешпих расчетов неЬбходи,омо записать ь .=1 в блок 89. Это производится на 14-м такте путем подключения через коммутаторы 84 и 85 навходы перемножителя 86 выхода элемента НЕ 83. Таким образом, в перемножителе 86 производится перемножениео о,оЫ. М =ж и результат вначале записывается на триггеры группы 87, а на15-м такте - в блок 89,На 16-м такте появляется сигнална третьем выходе дешифратора 12,который подается в вычислитель 16 свхода 74 на С-вход...

Номер патента: 1295532

Опубликовано: 07.03.1987

Авторы: Бабанин, Типикин

МПК: G06F 11/00, G06F 17/00, H03M 13/51 ...

Метки: вычислитель, декодера, ошибок, помехоустойчивого

...с логико-алгебраическим выражениемвгде й, и й " логические переменные,с помощью которЫх производится клас 5 сификация типов ошибок в кодовом сло-,ве и локализация места ошибок,Логические переменные вычисляютсяпо следующим выражениям:8 Ю в( ) фВв ) вввавСХ) )+ввдвЕ,(Х)+ Г(Х)"хД, (Х)Логическая переменная С, образуется на выходе элемента ИЛИ 8, логическая переменная е 2 вычисляется с помо"55 щью блоков 2, 4, 6, 9 и образуетсяна выходе элемента ИЛИ-НЕ 9, отноЕ (Х)шение вычисляется блоками 3-5.в 24(При декодировании РС-кодов с исправлением двух ошибок в вычислителеошибок возможны следующие три ситуации.При первой ситуации в кодовом слове отсутствуют ошибки, т.е, Х=Х ==У =Уг =О. В этом случае в каждомтакте на входы 13-16 поступают...

Номер патента: 1297224

Опубликовано: 15.03.1987

Авторы: Замчевский, Золотарев, Соляниченко, Стахов, Фролов

МПК: H03M 1/26

Метки: аналого-цифровой

...напряжение, равное у, , т.е. весудпятнадцатого разряда (-1,597+0,987 = -0,610), далее это напряжение вычитается из УХ 1Луть соответствует третьей ветви алгоритма (блоки б, 8, 10, фиг.б). В следующем, третьем, такте преобразования происходит сравнение с М, весом, для этого "1" в регистре 76 первого распределителя 10 импульсов необходимо дополнительно сдвинуть на один разряд. Зто достигается следующим образом.При появлении на выходах 24 и 25 блока 13 управления двух "1" триггер 57 устанавливается в единичное состояние, а второй формирователь 78 импульсов первого распределителя 10 импульсов Формирует по его переднему Фронту короткий импульс, который и сдвигает "1" в регистре дополнительно на один разряд.При появлении двух нулей на выходе...

Номер патента: 1297225

Опубликовано: 15.03.1987

Авторы: Заболотный, Зелинский, Коваль, Стокай

МПК: H03M 1/64

Метки: аналого-цифровой

...обнуляет В-триггеры 28 - 32 и поступает на седьмой выход блока управления. Импульс с выхода элемента 38 задержки (вре .я задержки которого превышает время задержки элс 5 129мента 37) является сигналом началаочередного цикла преобразования.Блок адаптации (фиг,3) работаетследующим образом.При входном сигнале Т, (поступающем на вход устройства), удовлетворяющем условию (1), на одном информационном входе из г 2 - (2 " - 1)1старших разрядов блока адаптации имеется сигнал с уровнем "О". При этомна выходе элемента И-НЕ 4 б и второмвыходе блока адаптации появляетсяуровень "1", что приводит к включению блока 10 компенсирующего тока,Одновременно с этим через инвертор54, элемент И-НЕ 4/ Р-триггер 52переводится в единичное...

Номер патента: 1297226

Опубликовано: 15.03.1987

Авторы: Ибрагимов, Тургиев

МПК: H03M 1/64

Метки: код, переменного

...компаратор 33блока 2 управления вновь срабатываети импульс с его выхода (фиг,2 е) перебрасывает триггер 34 в положение"1", при котором потенциал "1" с е-опрямого выхода (фиг.2 ж) возвращаетпереключатель 32 в положение "1"(к компаратору 33 вновь подключаетсянапряжение П ) и одновременно посту 2пает на второй выход блока 2 управления и далее - на управляющие входыэлементов И 10 и 14, подготавливаяих. Кроме того, этот импульс снимается с третьего выхода блока 2 уп-равдения, проходит через открытый 15к этому моменту времени потенциалом"1", при котором элемент И 13 открывается потенциалом "1" с прямого выхода триггера 15 (фиг.2 б) и счетныеимпульсы генератора 8, проходя напервый вход двоичного умножителя 11,начинают заполнять счетчик 38...

Номер патента: 1297227

Опубликовано: 15.03.1987

Автор: Иванов

МПК: H03M 1/64

Метки: «угол-код»

...первый вход триггера 13, устанавливает триггер в единичное состояние разрешая прохождение импульсов с выхода генератора 12 тактовых импульсов через элемент И 14 на тактовый вход 29 второго накапливающего сумматора 5, вход третьей линии задержки 8 и тактовый вход счетчика 15 импульсов.Дальнейшая работа преобразователяописывается системой разностных уравнений1(ь 3 1 н 3соответствейно в первом и втором на-,капливающих сумматорах после поступ 97227 4ления на их тактовые входы и импульсов (п=1, 2,),Уи Х 1 - числа, записанные-3соответственйо в первом и втором на капливающих сумматорах после поступления на их тактовые входы (и - 1) 10(9) ш = 1 одтТ 15 20 25 30 35 40 45 50 импульсов,ш - натуральное число, связанное с константой, входящей в...

Номер патента: 1297228

Опубликовано: 15.03.1987

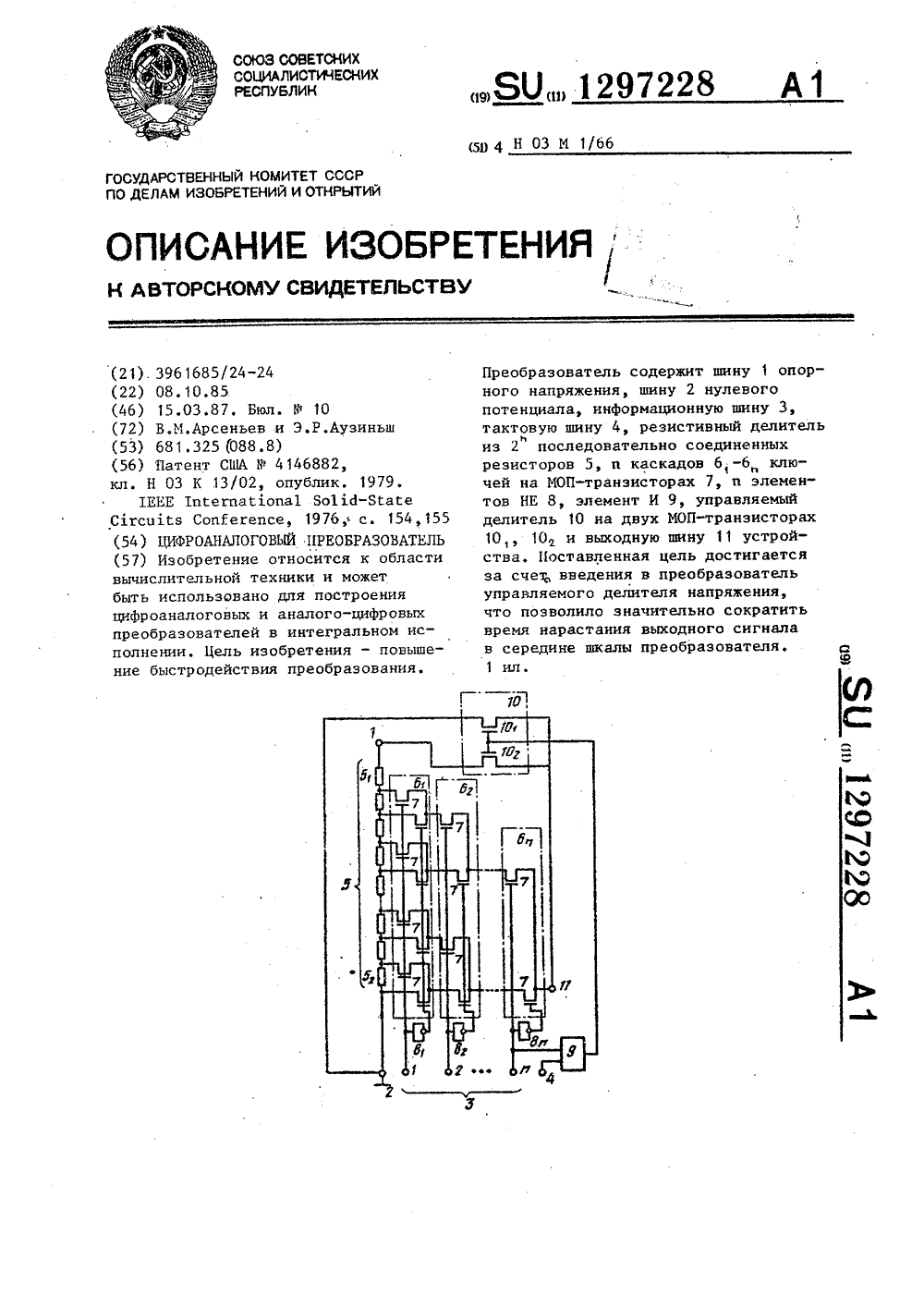

Авторы: Арсеньев, Аузиньш

МПК: H03M 1/66

Метки: цифроаналоговый

...чего на выходе ЦАП на время действия тактового сигнала появляется напряжение, которое определяется делителем 10 из сопротивлений открытых МОП-транзисторов 10и 10, равное половине опорного напряжения. После прохождения тактового сигнала на выходе ЦАП устанавливается напряжение, соответствующее двоичному коду на шине 3.Делитель 10 напряжения передает на шину напряжение, соответствующее 1/2 шкалы за период тактового сигнала с постоянной времени, значительно меньшей постоянной:времени цепочки резисторов 5. Благодаря этому фронт нарастания сигнала на выходе ЦАП определяется только двумя МОП-транзисторами. При их выключении установившееся значение выходного напряжения определяется точностью резисторов 5.Уменьшение времени нарастания...

Номер патента: 1297229

Опубликовано: 15.03.1987

Авторы: Комаров, Котович

МПК: H03M 3/02, H04M 3/56

Метки: коммутатор

...В момент сра 3 12972батывания первого дешифратора 14 навход обнуления второго счетчика 12поступает сбрасывающий импульс, врезультате чего второй счетчик 12устанавливается в исходное (нулевое)5состояние,Если за время работы первого счетчика 11 второй счетчик 12 насчиталв последовательности К(с) число импульсов, превышающее некоторое (или 10равное некоторому) предварительноустановленное значение К, то на выходе второго дешифратора 15 появляется единичный импульс, от которогосрабатывает триггер 17, сигнал с инверсного выхода которого прекращаетпрохождение импульсов последовательности Г через первый элемент И 6на распределитель 1 импульсов, в ре -зультате чего распределитель 1 "фиксирует" канал активного абонента,Удержание канала за активным...

Номер патента: 1297230

Опубликовано: 15.03.1987

Авторы: Алябьев, Легейда, Муравник

МПК: H03M 5/00

Метки: информации, кодирования, откликом, передачи, сигнала, цифровой, частичным

...НЕ 8 соединен с информационным входом устройства кодирования. Из-за задержки сигнала в элементе 1 задержки на один тактовый интервал импульс на выходе элемента И 7 Формируется только в том случае если на вход устройства кодирования после последовательности из К+2 символов "О" поступает хотя бы еще один импульс "О". В случае появления импульса на выходе элемента И 7 он устанавливает КБ-триггер 14 в состояние "1". 25 Сигнал с прямого выхода КБ-триггера 14 через элемент ИЛИ 16 поступает на управляющий вход логического коммутатора 17 и подключает к выходу этого коммутатора 17 выходы второго 30 и третьего формирователей 11, 12 импульсов. Одновременно с этим на выходе второго Формирователя 11 импульсов, запускаемого импульсом с выхода...

Номер патента: 1297231

Опубликовано: 15.03.1987

Автор: Губницкий

МПК: H03M 5/00

Метки: времени, интервалов, кодовых

...30 поступает на К-вход 0-триггера 15 ивозвращает его в исходное состояниеТаким образом, на выходе 0-триггера 15, а следовательно, на Р-входе триггера 14 присутствует импульс 35 длительностью, равной разрешающейспособности Ь, , причем его передний и задний фронты отстоят от номинального значения временного положения последнего импульса на время, 40равное +2Поскольку передний фронт третьегопоследнего) входного импульса насинхровходе триггера 14 расположенвнутри импульса на его 0-вхо де, онпереведет в "1" триггер 14 и, следовательно, на первых входах всех элементов И-НЕ 19 второй группы 18 присутствует " 1". Поскольку в регистре5 в исходном состоянии записана " 1"только на выходе его первого разряда,который соединен с вторым входомпервого...
