H03M — Кодирование, декодирование или преобразование кода вообще

Номер патента: 1569994

Опубликовано: 07.06.1990

Авторы: Потопальский, Сопрунов

МПК: H03M 7/12

Метки: кодов, масштабный

...11 частоты, Так какна синхронизирующем входе Р-триггера19 присутствует сигнал логической "1"с инверсного выхода 0-триггера 17,то вне зависимости от сигнала на его0-входе на его выходах (прямом и инверсном) сохраняются сигналы, произвольно установленные в момент подачипитания на преобразователь кодов.Сигналы с выходов Р-триггера 19 выполняют функцию аналогичную 0-триггеру 16(управление формированием счетных импульсов делителей 5,6 и 11), а такжеуправляют КБ-триггером 32. Сигналамис прямого и инверсного выходов КБтриггера 32 производится управлениеэлементами И 24 и 25, выполняющимироль коммутатора выходных импульсовСИ 2, СИЗ (фиг. 5) второго и третьегоделителей б и 11 частоты. При этомвторой вход элемента И 24 соединен свыходом второго...

Номер патента: 1569995

Опубликовано: 07.06.1990

Автор: Музыченко

МПК: H03M 7/20

Метки: двоичного, единиц, кода, подсчета, числа

...на вход элемента И 10;, на инверсных входах которого, соединенных с вторыми выходами блоков 8 -1 8, , - нулевые сигналы, что разрешает прохождение тактовых импульсов на выход элемента И 10 . Импульсы с вы"1хода последнего поступают через эле" мент ИЛИ 4 на соответствующие входы элементов И 112 ,и 11 ,а также наоответствующие входы элементов И 11.11; проходя при этом через элеент ИЛИ 12, на вычитающий вход блоа 8 подсчета единиц от содержимо 1 Э5 о которого при этом каждый раз отмается единица. Работа продолжаетя таким образом до появления в счетике блока 8, кода числа:ш. , Притом на втором и третьем выходах бло О а 8. появляются нулевые сигналы, а а его первом выходе - единичный, В ечение всего времени работы блока 8 одсчета...

Номер патента: 1569996

Опубликовано: 07.06.1990

Авторы: Василенко, Вересенко, Надыкто

МПК: H03M 7/18

Метки: кодовой, обнаружения, ошибок, последовательности

...при приеме первой группы. Сама группа в это время накапливается в сдвиговом регистре 3. С приходом Б-го синхроимпульса сигнал с Б-го выхода дешифратора 9 поступает на вход элемента И 15. Так как дешифратор 14 находится в нулевом состоянии (сигнал на его первом выходе) то на элементе И 15 вырабатывается сигнал установки в "О" регистра 7. Кроме того с Б-го выхода дешифратора 9 на элемент ИЛИ 12 подается единичный сигнал. На второй вход этого элемента воздействует единичный сигнал, поступающий с элемента НЕ 1 О, так как на его вход с выхода дешифратора 14 подается "0" (в сдвигоном регистре накапливается последняя груп па). При совпадении двух единиц на входах элемента И 1 1.2 на его выходе появляется "1", которая, проходя через элемент...

Номер патента: 1569997

Опубликовано: 07.06.1990

Авторы: Гвоздев, Егоров, Типикин

МПК: H03M 13/15, H03M 13/51

Метки: кодирования, кодов, циклических

...этих регистров, исходя из формулы (1). С помощьюблоков 6.1 - 6.(К), 6.(К+1), 6.(К;свертки по модулю два и соединителяна выходе первого сумматора 8 формируется сигнал четности следующего сстояния содержимого регистров 1. 1-1.Ксогласно правой части формулы (5)По окончании -го такта по тактовомусигналу, поступающему на тактовыйвход 16, сигнал четности с выхода первого сумматора 8 запоминается в первом триггере 11, а информация с выхо"дов блоков 2,1-2,К переписывается врегистры 1.1 - 1.К.В следующем (+1)-м такте с помощью блоков 6.1 - 6.К свертки по модулю два на выходе второго сумматора 9 формируется сигнал четности содерзимого регистров 1,1 - 1 К согласно левой части формулы (5). Сформированный с помощью этих блоков сигнал четности...

Номер патента: 1571578

Опубликовано: 15.06.1990

Авторы: Авгуль, Егоров, Супрун

МПК: G06F 7/50, H03M 7/00

Метки: единиц, подсчета, числа

...во множестве входных сигналов х х хЛогические Аункции г Гз реалио 3 зуются устройством в соответствии со следующими выражениями: г, =, О+,;Г, = Ц 9 4 О+ Ц 2 О+ Уу ЧъУ 3Д+ 11,Ч: Ц) 11О+ .3 14 М+1 Ч Ц 21 142- ф Ч 9,ц = М (х х в хв хд) а 2 г = М (х, хб, х х)4 = х 5 Ю хб З ху Ю хь, М) - Функция мажоритарногоэлемента с порогом два, т,е. третий входами устройства, с четвертого по шестой входы которого соединены с первого по третий входамивторого элемента И-НЕ, седьмой входустройства соединен с четвертыми входами первых мажоритарного элементаи элемента И-НЕ и с четвертым входомчетвертого элемента СЛОЖЕНИЕ ПО МОДУЛЮ ДВА, восьмой вход устройства соединен с четвертыми входами пятогоэлемента СЛОЖЕНИЕ ПО МОДУЛЮ ДВА,вторых мажоритарного...

Номер патента: 1571758

Опубликовано: 15.06.1990

Авторы: Ечеин, Михайлов

МПК: H03M 1/06

Метки: вала, код, поворота, угла

...к Фазовращателю, Фаза выходного напряжения которого относительно напряжения старшего разряда делителя частоты содержит информацию об угле поворота, которая преобразуется в длительность выходного угла поворота, которая преобра,зуется в длительность выходного импульса, поступающего на управляющии вход ключа.Выходной сигнал П с фазовращателя имеет вид П =В , я 3.п(К оС+ Ч 1 ), К=1 Выходное напряжение умножающегоЦАП 8 "Вьп равно где П - напряжение на аналоговомвходе умножающего ЦАП;В - входной код умножающегоЦАП, поступающего с блока 5,2 У е-с П =(соя еп -- )В х еых иПри достаточно большой величине ипервый член произведения в скобкахможно заменить его огибающей, равной5 1571/58 сьв(М 1+д 4, тогда выходное напряже ние ЦАП имеет видЦВых...

Номер патента: 1571759

Опубликовано: 15.06.1990

Авторы: Богданович, Кияновский, Паламарчук, Свечников, Ушенин

МПК: H03M 1/24

Метки: код, линейных, многоэлементный, перемещений, преобразователей, угловых, фотоприемник

...или отрицательных сигналов считывается в виде п-разрядного параллельного двоичного кодаи представляет собой цифровой эквивалент величины угла у . Упрощениетехнологии изготовления многоэлементного фотоприемника заключается в том,что выполнение нефоточувствительныхэлементов в виде узких щелей позволяет полностью исключить явление под15 30 35 40 50 5 151трава полупроводникового слоя под металлическими электродами 2-4, обеспечивая гарантированный контакт электродов 2-4 с полупроводниковой пленкой, а также упростить и снизить требования к Фотошаблону прн выполненииоперации формирования щелей 5, таккак полупроводниковый слой покрываетне сплошная пленка металла, а сформированная сетка металлических электродов 2-4. Кроме этого,...

Номер патента: 1571760

Опубликовано: 15.06.1990

Авторы: Александрин, Кретов, Самойлов

МПК: H03M 1/36

Метки: аналого-цифровой

...ИЗОБРЕТЕНИЯ ВТОР СКОМУ ЕТЕЛЬС 78 У(71) Горьковский политехнический шститут(57) Изобретение относится к аналогоцифровой информационно-измерительнойи вычислительной технике и может бытьиспользовано в системе неразрушающегоконтроля механических деталей методом обработки на ЭВИ отраженных зхосигналов. В устройство, содержашееи компараторов 1, шифратор 2, делитель 3 опорного напряжения, с цепьюрасширения динамического диапазонаи повышения надежности введены двааналоговых сумматора 4 н 5. 3 ил.1571760 Составитель Ю.Спиридоновктор А.Огар Техред М,Дидык Коррект екм изводственно-издательский комбинат "Патент город, ул. Гагарина, 1 Заказ 1521ВНИИПИ Госуда Тираж 669 . Подписноевенного комитета по изобретениям и открытиям при ГКНТ С 113035,...

Номер патента: 1571761

Опубликовано: 15.06.1990

Авторы: Крупельницкий, Моисеев, Стахов, Стейскал

МПК: H03M 1/46

Метки: аналого-цифровой

...равнымзначению, задаваемому по шине 3, навыходе блока 22 сравнения появляетсясигнал низкого уровня, который переключает цифровой коммутатор 27 напропускание сигналов с выхода счетчика-дешифратора 24. Последний начинаетподсчет импульсов, так как его входсброса обнуляется элементом ИЛИ 23,При поступлении числа 1 синхронизирующих импульсов сигнал высокого уровня на выходе счетчика-дешифратора24 разрешает прохождение синхроимпульса через элемент И 25 на второйвход второго цифрового коммутатора27 и на выход блока 5 (с инверсиейв элементе НЕ 28),Одновибратор 26 после прохожденияуказанного импульса по его заднемуфронту формирует импульс .сброса, поступающий через элемент ИЛИ 23 навход сброса счетчика-дешифратора 24.На последующих тактах...

Номер патента: 1571762

Опубликовано: 15.06.1990

Автор: Власюк

МПК: H03M 1/48

Метки: код, перемещения

...7 вычисляется скорость,с которой движется датчик, и предсказывается его положение в конце 1-й35 четверти следующего такта напряженияопорной частоты,Прогнозируемая величина ошибкипреобразователя в момент времени 5/4 Т140 А 5/4 = -А 3/4 - (А 3/4 - А 1/4) == -2 А 3/4 + А 1/4,где А 1/4 и А 3/4 - абсолютные вели чины напряжениярассогласованияв моменты 1/4 Т и 3/4 Т напряжения опорной частоты соответственно в дискретах перемещения подвижной части СКД 1,Компенсируется,она следующим образом. Числа, сформированные в -м такте опорной частоты СКД и хранящиеся в регисирах 5 и 6, складываются в сумматоре 7, причем число, хра62 6 5 15нящееся в регистре 5, сдвинуто относительно числа, хранящегося в регистре 6, на один разряд в сторону старших...

Номер патента: 1571763

Опубликовано: 15.06.1990

Автор: Самойленко

МПК: H03M 1/62

Метки: аналого, логарифмического, преобразования, цифрового, широкодиапазонного

...те разряды, веса которых не ниже К ),Код на выходе первого сумматора логические переменныефна выходе 62на выходе 63;на выходе элемента ИЛИ 17.Р формируются в первом11: Рмакс =ПРИ у = Мумакс Р мин = 1 при Иу = 1 у минь(12) 55 в зависимости от переменных на выходах 62 и 63 с учетом ограничений Третий сумматор 13 формирует код В Н - + К +(Ь-Ь,)-",Р (9) Ку г Хъ 1 К 4 о К ИПИ 1 Осм .-М+ Ы 10КиМАЕЮ; К Я мйксф,разрешающая способностьпреобразователя. 3код йа шине 21;результат вычитания сумматором 12; Множитель г/К 1 означает, что в 25 кодах Ь и Ь в (5) используются разряды, имеющие вес К 4 и .вьппе.Разрешающие способности Ку, К, г могут быть выбраны.удовлетворяющйми двоичному ряду, поэтому умножениеКу г на соответствующие множители - ,Кд Кд...

Номер патента: 1571764

Опубликовано: 15.06.1990

Авторы: Попцов, Таныгин

МПК: H03M 1/66

Метки: двоично-десятичный, двухдекадный, цифроаналоговый

...разряда ЦАП 2, четВертый (старший) разряд старшей тетрады - на вход шестого разряда ЦАП 1 и на вход восьмого разряда ЦАП 2.Преобразуемый двоично-десятичный код десятичного числа Бпредставим в виде И =а,+га+4 аб+За 4+(Ь,+гь+ +4 Ь +8 Ь ) 10, где а и Ь; - разрядные коэффициенты -Го разряда соответственно младшей и старшей тетрады,55 принимающие значения О или 1, Посколь ку, в двоично-десятичном коде разряд- ные коэффициенты а и а , а также аб и а не могут одновременно принимать4 значения логической единицы т,екомбинации 1 Х 1 Х и 11 ХХ в двоично-де- .сятичном коде с весами 1-2-4-8 являются запрещенными, где Х может принимать значения О или 1), то на выходепервого ЦАП 1 формируется г,налоговыйсигнал А в виде А=(-2 а,+2 а +2 Ь,+гь 1+24...

Номер патента: 1571765

Опубликовано: 15.06.1990

Авторы: Общев, Рубинов

МПК: H03M 1/66

Метки: кода, многоканальный, напряжение

...коэффициентапередачи К, второго цифроаналоговогопреобразователя 8. Код коррекции изначение коэффициента К в исходномсостоянии определяются требуемым диапазоном коррекции выходного напряжения в канале и не оказывают влиянияна точность и скорость отработки изменения выходного сигнала канала, приэтом П =-КУНапряжение П с выхода цифроаналоггового преобразователя 8 поступает напервый вход сумматора 9, на второйвход которого поступает напряжениеБ, Тогда на выходе сумматора 9 формируется сигналБ =К Б +К Б =(К -3 г 1 з г гэ) Ц 1 где Кг " К з коэффициен ты передачи сумматора 9 по второмуи первому входам соответственно.Выбирая значения Кг и Кз из условий К=К 1+1 и К =1, получают Бз,==(К +1-К ) П =ПТаким образом, при пе . м обращении к каналу...

Номер патента: 1571766

Опубликовано: 15.06.1990

Авторы: Андреев, Блинов, Луценко

МПК: H03M 3/02

Метки: восстановления, дельта, дельта-демодуляции, исходного, модуляции, сигнала

...В+, блола 14 записываютв младший бит О, значение " 1",производят проверку выполненияусловия если это условие выполняется, то в 40 ячейки В и 11 блока 14 прибавляютпо "1", а в ячейку В, блока 14 в младший бит Р записывают "1", затем производят проверку выполнения усло- вияоперацию перезаписи содержимого очередной ячейки Аз блока 13 в соответствующую ячейку Вз блока 14 (под темже номером, что и в блоке 13), затемопять производят сравнение знаковыхбитов двух соседних ячеек блока 13и т.д. согласно алгоритму, приведенному на фиг.6.Содержимое знакового бита Р ячеек 10В блока 4 соответствует содержимому знакового бита П ячеек Аэ блока13, и его получают путем осуществления перезаписи содержимого знакового,бита Ь ячеек блока 13 в знаковый бит...

Номер патента: 1571767

Опубликовано: 15.06.1990

Автор: Герасимов

МПК: H03M 3/04

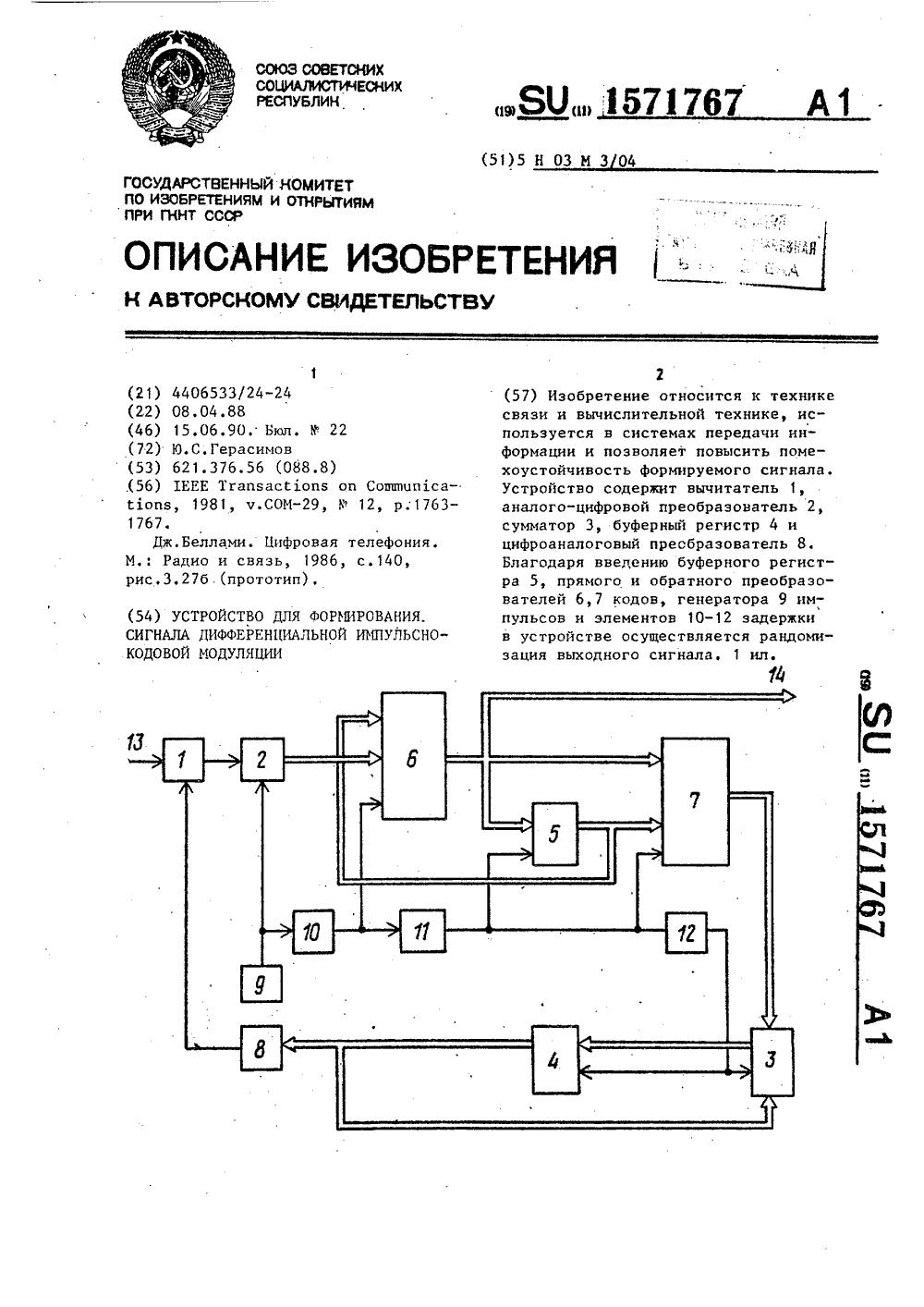

Метки: дифференциальной, импульсно-кодовой, модуляции, сигнала, формирования

...цепи обратнойсвязи данного устройства. Отсюда,лчем точнее сигнал Х в цепи обратнойсвязи повторяет входной сигнал Хустройства, тем точнее сигнал на выходе декодера повторяет входной сигнал Х. В случае одиночной ошибки вканале связи ожидается искажениесигнала Х, обусловленное неправильным восстановлением двух соседнихотсчетов, например У;, и У,Обеспечение равномернссти одиомерного распределения вероятностей величин в последовательности чдз ., юм , основано натом, что согласно теории марковскихцепей двумерный закон распределениявероятностей в пределе повторяет видэкспоненты, характерной для видаодномерного распределения вероятностей величин в исходной последовательностич 1 у ч р ч)р ч 1 у ч р1Следовательно, для того, чтобы приб5лизить к...

Номер патента: 1571768

Опубликовано: 15.06.1990

Авторы: Бугорская, Гришин

МПК: H03M 5/10

Метки: синтезатор, частот

...на преобразователе 4 кода, содержащем дешиф, ратор 5 и шифратор 6, выполненный наэлементах ИЛИ 7-11, НЕ 12-14 и И 15и 16, преобразователе 17 кода в интервал времени, блоке 18 элементовНЕ, блоке 19 элементов ИЛИ и блоке20 элементов И.Синтезатор частот работает следу 1ющим образом.Преобразователь 4, построенныйпо схеме дешифратор 5 - шифратор 6,осуществляет преобразование поступающего на первые информационныевходы полного двоичного кода в двоичный код 5211. С выходов преобразова теля 4 кодовая комбинация поступаетчерез блок 19 элементов ИЛИ и блок18 элементов НЕ на управляющие входы, времени.Преобразователь 17 формируетна своем выходе единичные импульсы,, стробируемые генератором 1 на временном интервале, длительность которого...

Номер патента: 1571769

Опубликовано: 15.06.1990

Авторы: Дубинкин, Крекотень, Толстых

МПК: H03M 5/12

Метки: кодер, линии, оптической, связи

...по входу 8, независимо от их формы, поступая на вход Т-тригге. ра 1, приводит к изменению его состояния и формированию на выходе симметричных импульсов со скважностью "2", что обусловлено, главным образом стабильностью тактовой часто ты,Третий и четвертый элементы ИЛИ-НЕ 6 и 7 обеспечивают при поступлении на их вторые входы кадрового синхроимпульса формирование запрещенной комбинации кода. Для этого сигналы с выходов элементов ИЛИ-НЕ 4 и 5 логически суммируются с кадровым (цик- ловым) импульсом и на 1 и К входах 1 К-триггера 2 сигналы соотьетственФ55 но, будут определяться как где 1, 1 и 1 - логические уровнисигналов соответственно на выходе Т-триггера 1, информации и кадрового синхроимпульса,Это обеспечивает возможность вставки...

Номер патента: 1571770

Опубликовано: 15.06.1990

Авторы: Мазурова, Оробенко, Тяжкун

МПК: H03M 5/18

Метки: биполярного, кода, однополярный

...50 напряжение, близкое к напряжению пчтания.При увеличении напряжения /цэ/5,цо величины/Пс Г переключения транзисторов 1, 2, 6, 7 дифференциальных усилителей не происходит. Появление сигнала с пониженной амплиту 0 дой на выходе передатчика не приводят к срабатыванию преобразователя,Так выявляется недопустимо низкаяамплитуда сигнала. Дальнейшее увеличение Б положительной полярностие15 до величины цсприводит к отпиранию транзистора 6, запиранию транзистора 7. Током через резисторы 52и 37 открыты транзисторы 50 и 12,Открытый транзистор 50 через резистор 43 задает дополнительное смещение на базу транзистора 6, что приводит к уменьшению напряжения отпускания от Б (обеспечивается токомчерез резистор 39) до П к (обеспечивается суммарным током...

Номер патента: 1571771

Опубликовано: 15.06.1990

Авторы: Музыченко, Рыжевнин, Шлыков

МПК: H03M 7/18

Метки: вычета, двоичного, кода, модулю, последовательного, формирования

...модулю записывается код остатка по модулю К веса старшего разряда входно 5го кода с входа 15 устройства. Приэтом код с выхода счетчикапо модулю поступает на первую группу входов сумматора 9. Если в младшем разряде кода единица, то на вторуюгруппу входов сумматора 9 подаетсякод модуля К с выходов элементов Игруппы 8.1-8.Р. Сформированный навыходе сумматора 9 код записываетсяв вычитающий счетчик 11. 15При поступлении на вход 13 импульса осуществляется запуск блока3 синхронизации, на выход которогопри этом начинают проходить импульсыс входа 2. Если импульс синхронизации совпадает с тактовым, то этоттактовый импульс на выход блока 3синхронизации не проходит, чем исключается прохождение на входы счетчиков 11, 5 и делителя 6 укороченньк...

Номер патента: 1571772

Опубликовано: 15.06.1990

Авторы: Герасимчук, Сержанов, Соляниченко, Шикерун

МПК: H03M 7/30

Метки: кодов, минимальной, приведения, фибоначчи, форме

...устройстваработает в кодах с отрицательнымиррациональным основанием, то для того,чтобы предлагаемое устройство работало и в кодах с положительным основанием, оно содержит элементы,И 3и 4, выполняющие роль ключа. При поступлении на вход 12 нулевого, а навход 9 единичного потенциала, свидетельствующего о положительном основании, обеспечивается прохождениеединицы с первого выхода блока 1.2свертки на первый вход блока 1.1свертки, а связь между первым выходомблока 1.6 свертки и первым входомблока 1.5 свертки разрывается. И наоборот, при поступлении нулевогопотенциала на вход 9, а на вход 12единичного, обеспечивается прохождение единицы с первого выхода блока1.6 свертки на первый вход блока 1.5свертки, а связь первого выхода блока...

Номер патента: 1571773

Опубликовано: 15.06.1990

Авторы: Гвоздев, Егоров, Типикин

МПК: H03M 13/09, H03M 13/47, H03M 13/51 ...

Метки: вычисления, кода, рида-соломона, синдромов

...определяется схема соединенийдля остальных соединителей 5.Предлагаемое изобретение позволяет повысить достоверность работы устройства для вычисления синдромов кода Рида-Соломона за счет проверки в каждом такте правильности функционирования путем предсказания по четности следуюшего состояния содержимого регистров этого устройства.Формула изобретенияУстройство для вычисления синдромов кода Рида-Соломона, содержащее первый - К-й блоки сумматоров по модулю два (К - число контрольных символов в коде Рида-Соломона), выходы которых соединены с информа 1:1 онными входами одноименных буферных регистров, установочные и тактовые входы которых соответственно объединены и являются соответственно первым установочным и тактовым входами...

Номер патента: 1573537

Опубликовано: 23.06.1990

Автор: Скворцов

МПК: H03M 1/30

Метки: вала, импульсов, поворота, последовательность, угла

...блока 5 и формированиедвух последовательностей прямоугольных импульсов в Функции. угласдвинутых относительно друг друга на90 . 7 ил. калы 1 и Цтой же амплитуды и частоты, но сдвинутые по Фазе огибающей на 45 по отношению к сигналам 1о11 . На диаграмме (фиг,7) сигналыО представлены в виде огибающйх, при этом положительная полярность сигналов ЦБ соответствует синфазности этих сигналов с сигналами питания СКДУ 1, а отрйцательная (нулевая ) - противофазности сигналов с сигналами питания СКДУ 1, Элементы 14 экнивалентности работают в режиме фазочунствительньх выпрямителей, формируя единичные и нулевые сигналы при совпадении и несовпадении между собой по Фазе прямоугольных импульсов входных сигналов элементов 14.В результате с...

Номер патента: 1575311

Опубликовано: 30.06.1990

Авторы: Марков, Санникова, Хованских, Шаповалов

МПК: G06G 7/26, H03M 1/26

Метки: перемещения, цифровой

...пронумерованных от первого докрайнего затемненного -й линией 16:5 15ции преобразования преобразователя перемещения,Цифровой преобразователь перемещения работает следующим образом.При перемещении светопроницаемого экрана (пластины) 2 с и непрозрачными и непересекающимися линиями16 в положение,соответствующее"координате х, границы 17 разделов свет -тенв на входном торце ВОУ 3 занимаютположения, соответствующие уЬЕ (х) у Д й (х) уЬ Е(х). Изображение участка экрана 2 на входном торце ВОУ. 3, в томчисле разделы свет - тень и ординатыУ Уу их границ, квантуется и трансформируется .ВОУ 3 в дискретно светящееся изображение указанного участка на его выходном торце21, Это иэображение представленосветящимися и несветящимися выходнымиторЦами 22...

Номер патента: 1575312

Опубликовано: 30.06.1990

Авторы: Цикин, Чугай

МПК: H03M 1/52

Метки: изменения, сигнала, скорости

...напряжение, при этом на выходе усилителя 5 относительных приращений устанавливается небольшой отрицательный потенциал, двухпороговый компаратор 7 возврашается в исходное состояние и заканчивается первый цикл измерений. В моментпосле того, как закончились переходные процессы в усилителе 5 относительных прираще5 " 15753 ний, по сигналу "Управ.1" начинается, следующий цикл измерений, Процесс измерения временных интервалов продолжается до тех пор, пока не будет най" дено минимальное значение временного5 интервала Ь й,янТаким образом, процесс измерения сводится к измерению временных интервалов, пропорциональных скорости изменения фиксированного перепада входного сигнала. Величина этого перепада формируется опорными напряжениями Б , и П...

Номер патента: 1575313

Опубликовано: 30.06.1990

Авторы: Баня, Осадчая, Селиванов

МПК: H03M 1/66

Метки: двоично-десятичный, цифроаналоговый

...на операционном усилителе с резистором в цепи отрицательной обратной связи) формируется напряжение, пропорциональное значению преобразуемого кода И 8.Для пояснения достижения повышения точности преобразования входного кода предположим, что код младших декад (1 ) 1) имеет нулевое значение. Тогда ток на выходе резистивной матрицы 6.1 старшего декадного преобразователя 3.11 = ацап цапК+4(а, Ч а )+2 аз+а).В соответствии с полученным выражением нетрудно убедитьсячто первые восемь входных комбинаций обеспечивают получение пропорциональных токов так же, как и в схеме известного преобразователя.При поступлении входного кода а а а а= 1000 срабатывают сразу дваЭ фключа блока 5.1, так как на управляющие входы этих ключей поступает единичный сигнал...

Номер патента: 1575314

Опубликовано: 30.06.1990

Авторы: Козлов, Коровина, Яблонский, Ялин

МПК: H03M 7/14

Метки: маски, формирования

...код первой группы, с первого по шестнадцатый преобразователей двоичного кода в единичный код второй группы, с первого по шестьдесят четвертый преобразователей двоичного кода в единичный код третьей группы, выходы разрядов с первого по шестьдесят четвертый преобразователей двоичного кода в единичный код третьей группы являются соответственно с первого по пятьсот двенадцатый выходами группы устройства, выходы с первого по четвертый разрядов выхода преобразователя двоичного кода в единичный код соединены с входами разрешения соответствующихпреобразователей двоичного кода в единичный код первой группы, выход К-го (К= 1-4) разряда выхода перво-го преобразователя двоичного кода в единичный код р-й группы (р=1,2) соединен с входом...

Номер патента: 1578808

Опубликовано: 15.07.1990

Авторы: Богданова, Великсон, Куликова

МПК: H03M 1/22, H03M 1/64

Метки: вращающегося, двоичный, код, напряжений, синусно-косинусного, трансформатора

...устройстве 15 автоматической синхронизации в момент перехода суммы по модулю синусного и косинусного напряжений через ноль происходит выработка сигнала автоматической синхронизации. Формирование этого сигнала во времени связано с наличием Фазового сдвига нап. ряжений Бз и Ц относительно сети. Его применение для запуска преобразователей 5 и 6 обеспечивает синхронизацию с конкретными напряжениями ц и Б при имеющихся Фазовых сдвигах. Сйгналы от устройств 15 и 16 автоматической синхронизации и сетевой син- . хронизации поступают на устройство 17 запуска преобразователя на котором вырабатывает"я импульс запуска, поступающий на вторые входы 32 и 36 обоих преобразователей 5 и 6, После запуска на преобразователях 5 и 6 выполняется поразрядное...

Номер патента: 1578809

Опубликовано: 15.07.1990

Авторы: Бахметьев, Диденко, Капустин

МПК: H03M 1/66

Метки: поверки, преобразователей, цифроаналоговых

...входного кода с 000,1 578809 на код 0001. На этом заканчивается первый цикл измерения.Второй и последующие циклы работы устройства начинаются с момента размыкания ключа 14 (Фиг.2,г). Через5 время 1 (Фиг,2,е) информация из АЦП 12, полученная в предыдущем цикле измерения, переписывается в регистр 10, прч этом на выходе вычитателя 11 Фиксируется нулевое значение кода. Через время(фиг,2,в) осуществляется запуск РПП 5 и выполняется компенсация выходного сигнала ЦАП 15, после чего ключ 14 замыкается, на входе ЦАП 15 код изменяется с 0001 на код 00010. Через время ( г + Т 8) запускается АЦП 12 (здесьг.з - время срабатывания ключа 14), В результате на выходе АЦП 12,формируется код (Ид,+ +И ), причем код Ио, отличается отЪ 2значения Ио...

Номер патента: 1578810

Опубликовано: 15.07.1990

Автор: Литвинов

МПК: H03M 7/18

Метки: двоичный, код, кода, непозиционного

...ложные запуски триггеров 4 в случае равенства хотя бы одного из остатков 0 нулю.Лосде подготовки преобразователя к работе на вход 1.2 поступает импульс запуска, который переводит триггер 4 в единичное состояние, разрешая тем самым сравнение содержимого регистра 1 с нулем. Если значение остатка по основанию Р равно нулю, то сразу же по приходу разрешающего сигнала с триггера 4 на выходе .2 появляется сиг-.нал, который сбрасывает триггер 4 в нулевое и переводит следующий триггер 4 в единичное состояние. Если значение первого остатка не равно нулю,то открывается элемент И 3 сигналом с триггера 4, и тактовые импульсы с входа 13 поступают на управляющий вход входного регистра 1 группы. Каждый тактовый импульс сдвигает содержимое...

Номер патента: 1578811

Опубликовано: 15.07.1990

Авторы: Ключко, Коваленко, Николаев, Петухов, Ткаченко, Шпагин

МПК: H03M 13/53

Метки: исправления, обнаружения, ошибок

...нулевом входе триггера 1.2, что и переводит его в нулевое состояние. После перехода триггера 1,2 в нулевое состояние во всех указанных точках устанавливаются нулевые потенциалы,Уст. - ройство снова находится в режиме хранения.кода числа 9.Если под деиствием помехи в единичное состояние переходит триггер 1.1, то единичньп потенциал устанавливается на входах 21 и 22 соответственно блоков 2.1.1 и 2,12, на выходе блока 2,1.2, на входах 28, 27, 26 соответственно блоков 2,2.1; 2.2.2; 2,2.3, на соответствующем выходе 12, на входе элементов ИЛИ 10, на выходе 17 неисправности устройства, на втором входе сумматора 3.1, на выходе сумма тора 5,1, на входах 25 блоков 2,2.1 и 2.2.6, на входах 31 блоков 2.3,1 и 2.3.6, на выходе блока 2.2,1, на входе и...
