H03M — Кодирование, декодирование или преобразование кода вообще
Преобразователь кодов
Номер патента: 1527715
Опубликовано: 07.12.1989
Автор: Редькин
МПК: H03M 9/00
Метки: кодов
...поступает 4 О через элементы ИЛИ 6 и 7 на выходы положительного 9 и отрицательного 8 чисел преобразователя, формируя маркер по которому определяется начало последовагельного знакораэрядного числа, Сигнал с выхода триггера 13, эквивалентный знаковому разряду,входного кода, подключает выход сдвигового регистра 2 к выходам отрицательного 8 либо положительного 9 чисел преобразователя соответственно через пары элементов 4, 6 и 5, 7.В каждом последующем такте под действием импульсов с второго выходараспределителя 1 импульсов происходит 55 сдвиг кода в сдвиговом регистре 2 на один разряд в сторону старших разрядов. Очередные разряды последовательного кода с выхода сдвигового регистра 2 поступают на выбранный в первом такте выход. Второй...
Устройство для декодирования недвоичных неразделимых кодов
Номер патента: 1527716
Опубликовано: 07.12.1989
Авторы: Ву, Межлумян, Сирбиладзе
МПК: H03M 13/19
Метки: декодирования, кодов, недвоичных, неразделимых
...с принятым в метрике Хэмминга. Если шум в канале носит гауссов -ский характер, то вероятность того,что было передано слово с большимрасстоянием в метрике Хэмминга, боль-.ше версятности того, что было пере1527716 дано слово с меньшим расстоянием в метрике Хэмминга, Следовательно, выбор кодового слова по максимуму расстояния от принятого слова в метри ке Хэмминга из слов, находящихся на одинаковом расстоянии в метрике Минков ского от принятого слова, позволяет определить наиболее вероятное кодовое слово и таким образом повысить помехоустойчивость при декодировании недвоичных неразделимых кодов.Если характер шума в канале отличается от гауссовского, то необходимо определить возможные векторы ошиб ки в метрике Минковского, найти...
Устройство для измерения динамической погрешности аналого цифровых преобразователей
Номер патента: 1529453
Опубликовано: 15.12.1989
Авторы: Готлиб, Загурский, Зарумба, Семенова
МПК: H03M 1/10
Метки: аналого, динамической, погрешности, преобразователей, цифровых
...действительнойширине 1-го кванта характеристикипреобразования Ь = Ф (Ц) (на фиг.2 )Так как на вход испытуемого АЦП поступает линейно изменякщийся сигнал А,его амплитудные значения.распределены равномерно, и, следовательно, Приидеальной характеристике ЬФ(У)АЦП 3 все значения, зафиксированныев блоке 9 памяти, должны совпадатьмежду собой с точностью до заданнойдопустимой методической ошибки ибыть равными величине 1(1;/2где 1 - содержимое 1.-й ячейки бло 1ка 9 памяти. Отношение д1,./1будет характеризовать определяемуюдинамическую погрешность испмтуемого АЦП 3Задавая Е= 1 О з,Б1,2,получим, что содержимоеячеек блока 9 памяти представляет собой непосредственно с учетом расположения десятичной запятойД 1 ф 1, 10Чем меньше динамическая...
Аналого-цифровой преобразователь
Номер патента: 1529454
Опубликовано: 15.12.1989
Автор: Данилов
МПК: H03M 1/48
Метки: аналого-цифровой
...14 код - напряжение, которое определяется кодом реверсивного счетчика 12.Для преобразования напряжения другой полярности необходимо изменитьзнак опорного напряжения, подаваемогос источника 11 опорного напряжениячерез коммутатор 13 опорного напряжения, который управляет знаком опорного напряжения в зависимости от состояния компаратора 3, сравнивающегонапряжение на входной шине Б с нулевым напряжением общей шины, необходимо также изменить направление счета в реверсивном счетчике 12, чтоосуществляется схемами ИСКЛЮЧАЮЩЕЕИЛИ 5 и 6, которые выполняют функциюинвертора или повторителя,Счет в реверсивном счетчике 12будет продолжаться до момента равенства напряжения на выходе преобразователя 14 напряжению на входной шине ц . Тогда...
Устройство для автоматического переключения диапазонов измерения
Номер патента: 1529455
Опубликовано: 15.12.1989
Автор: Бирюков
МПК: H03M 1/50
Метки: диапазонов, переключения
...резисторами группы 4. Этот сигнал поступает на выходную шину 2 и - через первый разделительный диод 7 - на Я-вхо и рвого триггера 8 через замкнутый контакт К 1 первого ключа второй группы ключей 6). При превышении мплитудой сигнала уровня срабатывания первого триггера 8 по установсвчному входу 8 последний срабатывает, в результате на входах С 1, С 2 дешифратора 11 формируется код 01, а на втором выходе дешифратора 11 - сигнал на раз решение замыкания контактов К 2 и К 2 при этом контакты К 1 и К 1 размыкаются, Таким образом, операционныйусилитель 3 переводится в режим усиления, определяемый отношением резисторов Ы/К группы 4, а к входу 8второго 9 триггера через замкнутыйконтакт К 2 и разделительный диод 7подключается выходная шина...
Преобразователь напряжения в интервал времени
Номер патента: 1529456
Опубликовано: 15.12.1989
Авторы: Михотин, Першенков, Свистунов, Юрманов
МПК: H03M 1/52
...Ц 5, получаемый конденсатором 3, будет равен Я.,Напряжение на конденсаторе 3 определяется выражениемТ Б Син 3В течение следующего цикла Т, конденсатор 3 разряжается опорным током 1: до исходного состояния. Вреия оразряда определяется выражением1 бт,аТ С1 Вцх еЭтот интервал времени, пропорцио" нальный входному напряжению, подается на первый выход и далее может использоваться для определения старших разрядов при измерении 0.Одновременно с окончанием Т взводится триггер 19 и замыкается ключ 11. Происходит разряд конденсатора 4 опорным током 1 до нуля. На выходе триггера 19 формируется второй выходной интервал времени4вьй 1 Фоа 11 СзаТЫВЬК1о 2Интервал времени аТ пнесет ин 6 Вформацию о параэитном приращении напряжения на конденсаторе...
Преобразователь двоичного кода в двоично-десятично шестидесятиричный код
Номер патента: 1529457
Опубликовано: 15.12.1989
Авторы: Ежиков, Майков, Шамсутдинов
МПК: H03M 7/12
Метки: двоично-десятично, двоичного, код, кода, шестидесятиричный
...поступа.ют на синхровходы тетрад (триад, диад) 8-14 регистра. По импульсу округления, совпадающему с первым тактовым импульсом, подаваемому на вторыевходы элементов ИЛИ 15-21, осуществляется запись в регистр сдвинуто/го в сторону младших разрядов числа д(0,1,1)= 2 " при наличии нуляна информационном входе. При наличиина информационном входе единицы происходит сдвиг числа с в сторонумладших разрядов суммирование со 180и запись в регистр.Сдвиг числа д(0,1,) осуществляется схемно, путем соединения:1) выходов тетрад 10- 12 единицминут, единиц градусов, единиц секунд и триады 14 десятков секунд свесами "2" с первыми входами элементовИЛИ 15-18 соответственно, выходы которых соединены с входами сумматоров 3, 5, 7, 6 с весом "1",2) выхода...
Преобразователь кодов
Номер патента: 1529458
Опубликовано: 15.12.1989
Авторы: Квитка, Лужецкий, Стахов, Тютюников
МПК: H03M 7/12
Метки: кодов
...12 по четным разрядам 50В исходном состоянии на первый15 и второй 16 входы режима поданы11 1 1 11управляющие потенциалы 1 и 0 с оответственно , Блок 2 умножения в р аботе не учас тв уетДвоичный код исходного числа заносится в регистр 1 ,С приходом управляющего сигнала навход 8 выдачи информации двоичныйкод исходного числа с выхода р е ги с т 8 орачерез группы элементов ИЛИ 3 поступает на вход 13 расширителя 5, гдепроисходит его пространственное расширение (пример: 1 010001). С выходарасширителя 5 данный код записывается в выходной регистр 6, а затем поступает на вход 19 преобразователяпри наличии управляющего сигнала навходе 17,Преобразование двоичного кода вкод с основанием 2 по нечетнымразрядам,В исходном состоянии на первый 15и...
Устройство для передачи и приема дискретной информации
Номер патента: 1529459
Опубликовано: 15.12.1989
Авторы: Козлов, Мишин, Николаев, Сорока
МПК: H03M 13/15
Метки: дискретной, информации, передачи, приема
...аналогично по 1-му опорному импульсузаписывается из накопителя 24 в первый регистр 25, а предыдущая кодоваякомбинация из первого регистра 25перезаттисывается в третий регистр 26,Очередная кодовая группа по (1+1)-муогор ному импульсу э аии сыв ает ся и знакопителя 24 в первый регистр 25 сдвига, а две предыдущие кодовые комбинации аналогично перезаписываются ь в третиц и дополнительный регистры 26 и 27, Тактовые входы первого и третьего регистров 5 и 26 выполнены задержанными, причем задержка у первого регистра 25 больше, чем у третьего регистра 26, Это позволяет безсбоев пер ез апи сыв ать информацию,хранящуются в предыдущем регистре,в Последующие регистры. Таким образом, в первом, третьем ц дополнительном регистрах 25-27 хранятся...
Вероятностный аналого-цифровой преобразователь
Номер патента: 1531216
Опубликовано: 23.12.1989
МПК: H03M 1/04
Метки: аналого-цифровой, вероятностный
...от первоначального напряжения на конденсаторе 26, так как последовательность (2) есть цепная дробь 1 О 15 20 и - 2. А.+ Е фм+ К 1 и2 и при достаточно большом и величинаК35 253- стремится к улюСоответствие значений двоичнойпсевдослучайных последовательностичисел на выходе генератора 2 псевдослучайных чисел и напряжений на вы ходе цифроаналогового преобразователя 3 в предлагаемом устройстве иллюстрируется примером для и3, ш2 в виде таблицы. 45 Из таблицы следует, что значениенапряжения на выходе ЦАП с погрешностью, меньшей значения единицымладшего разряда, соответствует значению двоичного кода псевдослучайного числа, если эа старший Разряд кода принять его первый разряд.На компараторе 4 сравниваютсявходные сигналы, поступившие по...
Устройство для контроля аналого-цифровых преобразователей
Номер патента: 1531217
Опубликовано: 23.12.1989
Авторы: Банченко, Зурканаев, Смирнов
МПК: H03M 1/10
Метки: аналого-цифровых, преобразователей
...установленного допуска вкаждом из двух циклов будет зафиксирован сбой, второй разряд счетчика20 сбоев устанавливается при этом вединичное состояние и сбрасываеттриггер 12 останова, закрывая темсамым первый селектор 2 и открываявторой селектор 3Второй селектор3, реализуемый, например, на БИСК 589 ХЛ 4, включенной в режиме формирования пачки заданного числа импульсон, пропускает на вычитакящий входреверсивного счетчика 4 такое количество счетных импульсов, что содержимое реверсивного счетчика 4 уменьшается на число тактов задержкисигнала в цепи образцовый цифроаналоговый преобразователь 7 - поверяемый аналого-цифровой преобраэовательвычитатель 6 кодов - блок 10 сравнения кодов - триггер 19 сбоя - счетчик 20 сбоев - коммутатор 21 - триггер...
Устройство для измерения спектральной плотности мощности шумов аналого-цифровых преобразователей
Номер патента: 1531218
Опубликовано: 23.12.1989
МПК: H03M 1/10
Метки: аналого-цифровых, мощности, плотности, преобразователей, спектральной, шумов
...с известным определяется повышением точности измерений и расширением области изменения за счет устранения дополнительной погрешности квантования, характерной для измерительных схем с образцовым АЦП, обеспечения возможности сравнения в цифровой форме результатов аналого-цифрового преобразования сигнала произвольной Формы, используемых в качестве опорных значений, с результатами аналого-цифрового преобразования сигнала, образованного путем цифроаналогового преобразования опорных значений и вычисления усредненного спектра разностей этих результатов. Устройство для измерения спектральной плотности мощности шумов аналогоцифровых преобразователей, содержащее цифровой анализатор спектра, вычитатель и цифроаналоговый преобразователь, о т л...
Преобразователь перемещения в код
Номер патента: 1531219
Опубликовано: 23.12.1989
Автор: Сталидзан
МПК: H03M 1/22
Метки: код, перемещения
...2 в виде прозрачных и непрозрачных участков, на которок располжено считывакщее устройство в виде ряда излучателей 3 и фотоприемников 4, На линейке 1 выполнена такхе длинная шкала 5 с меткамив виде прорезей 6. Рядом со шкалой 5установлена щелевая диафрагма 7 с .метками в виде прорезей 8. Излучатели 9 и фотоприемники 10 располоаеиыпротив прорезей 8, при этом какдьйфотоприемник 10 соединен последовательно с резистором 11 (фиг.2), образуя отдельную цепь. формирователь 12 выходного кода содерзит компараторы 13, усилители 14, блок 15 формирования счетного импульса,шифратор.16,ревврсивный счетчик 17,элемент И 18,КБ-триггеры 19,20,элементы И 21 и 22, соединенные определенньач образом. Преобразователь работает следующим образом,В любом...
Преобразователь перемещения в код
Номер патента: 1531220
Опубликовано: 23.12.1989
Автор: Власюк
МПК: H03M 1/30
Метки: код, перемещения
...8 не вырабатывает.В случае наводки магнитной помехив одной иэ парафазных линий связитриггеры 18-22 вырабатывают аналогичную последовательность сигналов. После сброса в "О" триггера 21 уровеньсигнала на выходе элемента 15 не переходит в низкий уровень и поэтомув момент установки в "О" триггера 22триггер 26 устанавливается в состояние "1". Так как уровень сигнала навтором входе элемента 25 станет высоким, тактовый вход элемента 26 заблокируется. Формирователь 8 вырабатывает сигнал неисправности преобразователя,Двоичный код перемещения снимается с выходов реверсивного счетчика 7. 1220 6 5 10 15 20 25 30 35 40 45 50 55 Формула изобретения 1. Преобразователь перемещения в код, содержащий синусно-косинусный датчик, первый и второй...
Преобразователь перемещения в код
Номер патента: 1531221
Опубликовано: 23.12.1989
Авторы: Костина, Ландау, Сафонов
Метки: код, перемещения
...приходит так же сигнал постоянного тока У , но определяемый датчиком 1 грубого отсчета, который эапитывается аналогично датчику 2 точного отсчета с помощью преобразователя 4 код - ток. 2 О Блок 12 выбора каналов работает так, что при непревышении напряжения У г на его входе, связанном с демодулятором 7 грубого отсчета, определенного порогового уровня на выход, проходит только сигнал о . В зависимости от полярности сигнала У блок 15 определения знака рассогласования выдает сигнал логической единицы или логического нуля, который определяет 30 направление счета реверсивного счетчика 14 и режим работы (сложение или вычитание) Формирователей 17 и 18 в блоке 16 сдвига кодов. Появление на входе преобразователя 13 напряжения в частоту сигнала...
Адаптивный аналого-цифровой преобразователь
Номер патента: 1531222
Опубликовано: 23.12.1989
Авторы: Заболотный, Зелинский, Стокай
Метки: адаптивный, аналого-цифровой
...устройства на первом такте егоработы.Поскольку Формирование младших разрядов осуществляется путем заполие1531222 разрядов. блоком 1 5, а э начит, и в ели чина 1 , продолжают нарастать. В тот момент, когда величина 1; достигает необходимого для компенсации значения, блок 16 адаптации выдает сигнал окон" 5 чания компенсации (на его первом выходе), который, поступая на второй вход логического блока 12, вызывает появление на его первом выходе сиг 10 ,нала, выключающего генератор 13, при этом поступление его импульсов на счетчик 14 прекращается. Так происходит формирование младших разрядов выходного кода.15Если величина 1. находится в зоне С (например, соответствует точке 2 на фиг, 2 б), включается блок 5, ток которого вычитается иэ 1в...
Кодер балансного кода 3b2q
Номер патента: 1531223
Опубликовано: 23.12.1989
Авторы: Вайс, Каплунов, Котиков, Черный
МПК: H03M 5/18
Метки: балансного, кода, кодер
...пять значений ЦС (-2, -1, О, +1, +2). Для их представления используются три двоичных сигнала 2 2 , Е з (табл.1). Причем между сигналами 2 Е и Е на выходах блока 7 счетчика цифровой суммы в кодовой группе и значениями ЦС в кодовой группе имеет место следующее соответствие: ЕЕ 2 ЦС 0 1 1 -2 0 1 0 -1 0 0 0 о .0 0 1 +1 1 0 1 +2Представленные таким образом в двоичном виде значения ЦС в кодовой группе поступают на первую группу входов блока 8 контроля цифровой суммы на границах кодовых групп, на другую группу входов которых поступают сигналы ЕГ с выходов блока 9 памяти. В блоке 8 осуществляется сложение накопленных в сигнале значе ний ЦС (сигналы ЕГ на выходе блока памяти 9) и значений ЦС в поступившей кодовой группе (сигналы 2 Е, 2 )....
Дешифратор
Номер патента: 1531224
Опубликовано: 23.12.1989
Авторы: Бормотова, Костерев, Никулин
МПК: H03M 7/00
Метки: дешифратор
...Одно 45временно размыкается цепь заряда накопительного элемента 8, которыйтеперь разряжается на элемент 6 нагрузки, подготавливая цепь для приема следующей кодовой комбинации. 50При снятии сигналов кодовой комбинации со входов 11 дополнительноеэлектромагнитное реле 7 отпускаетсвои контакты 7, раньше, чем электромагнитные реле 1-3, так как насыщение 55 его якоря магнитным потоком существенно меньше, чем у электромагнитныхреле 1-3 за счет включения элемента5 нагрузки последовательно с обмоткой 7 дополнительного электромагнитного реле,Таким образом, на выходы 12 сигналы поступают после окончания переходных процессов узла 4 дешифрации,а при снятии кодовой комбинации свходов 11 сигналы на выходе снимаются до начала переходных процессов...

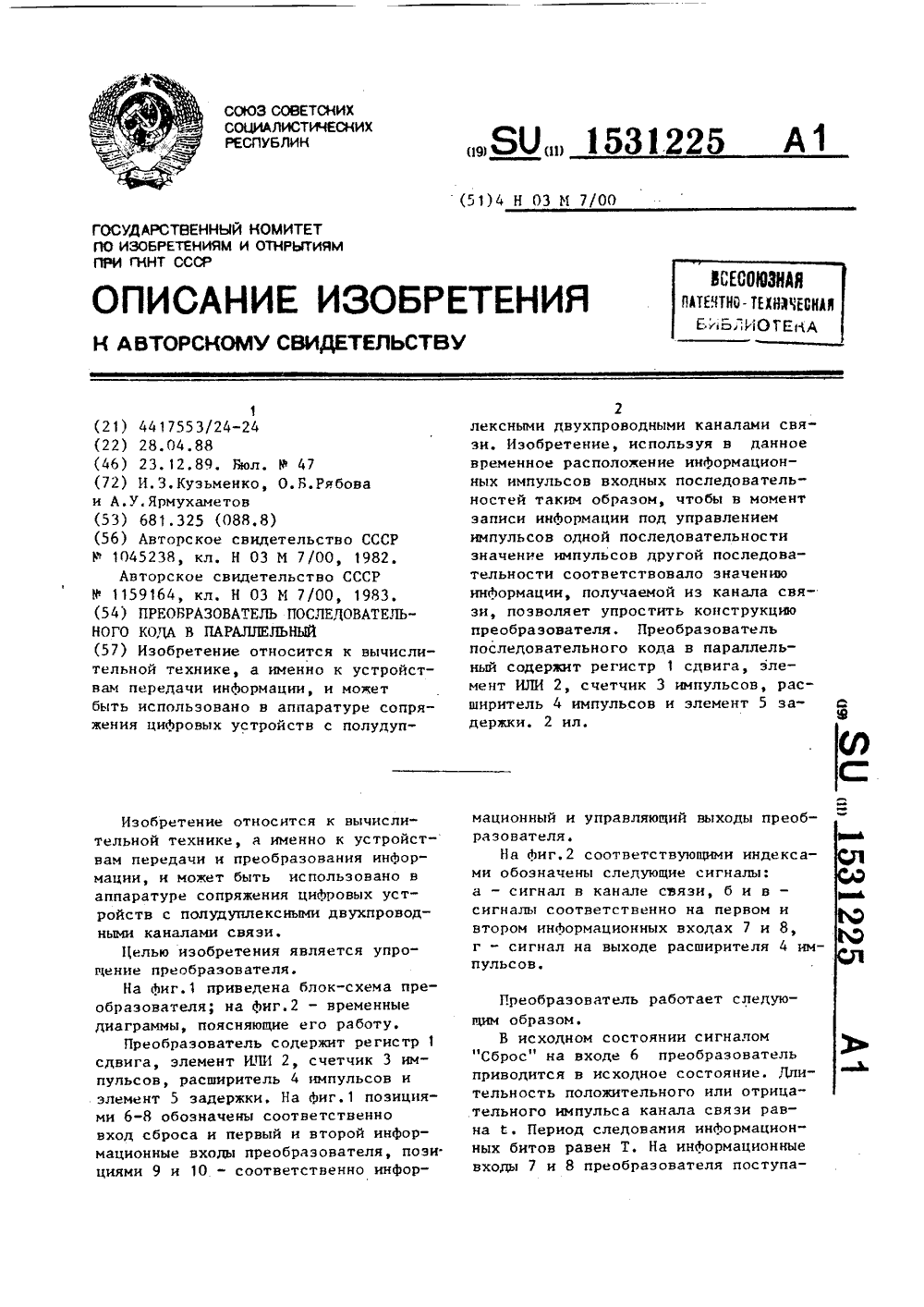

Преобразователь последовательного кода в параллельный
Номер патента: 1531225
Опубликовано: 23.12.1989
Авторы: Кузьменко, Рябова, Ярмухаметов
МПК: H03M 7/00
Метки: кода, параллельный, последовательного
...импульса на входе 8. Этот импульс поступает на вход расширителя 4 импульсов. На выходе расширителя 4 импульсов появляет- О ся расширенный импульс длительностьюкоторый поступает на информационный вход регистра 1 сдвига. После окончания информационного импульса на входе 7 появляется информационный импульс на входе 8, который поступает на управляющий вход регистра 1 сдвига и на счетный вход счетчика 3.При этом по переднему Фронту импульса второй последовательности в регистр 1 сдвига записывается сформированное к этому времени единичное значение информации с выхода расширителя 4 импульсов, а значение счетчика 3 увеличивается на единицу.25При поступлении из канала связи нулевого бита информации информационный импульс на входе 8...
Устройство для преобразования кодов
Номер патента: 1531226
Опубликовано: 23.12.1989
Автор: Простов
МПК: H03M 7/12
Метки: кодов, преобразования
...с о с т о я ни е и сч е тчи к 3выходного к одл и а работу в выходномкоде , а счетчик 4 и бл о к 5 с р а в н е ни я -н а работу н о вх одн ом к сд е . Блок 5с р а вн ени я , н л первый н вф ормаци он ныйвход которого и о с т у н а е т входная кодовая к омбин л ци я , л и л вр ой и нф орма цио н ный вход - к од о в а я комбинация сч е тчика 4 ( в н л ч ллнмомент - н ул е в ая ) ,35вырабатывает сигнал . 1 льше", которыйпоступает на первый вход элементаИЛИ 7 с выхода которого он поступаетна информационный вход В-триггера 8.С приходом переднего фронта импульса с генератора 6 на выходе Р-триггера устанавливается сигнал, поступающий на первый вход элемента И 9 и разрешающий прохождение импульсов с генератора 6 через элгчент И 9 на счетные...
Устройство для исправления ошибок кодов боуза-чоудхури хоквингема
Номер патента: 1531227
Опубликовано: 23.12.1989
Авторы: Клемешов, Мусаев, Шарейко, Юхимчук
МПК: H03M 13/15
Метки: боуза-чоудхури, исправления, кодов, ошибок, хоквингема
...исправляемых ошибок с весом остатка от деления, В случае, если количество исправляемых ошибок меньше, чем вес остатка от деления, на первом Выходе блока 37 Меньше появляется сигнал, который подается одновременно на управляющий вход сложения счетчика 28, вход триггера 26 и на разрешающий вход регистра 25 сдвига на один разряд влево. После сдвига на один разряд влево с выхода регистра 25 кодовая комбинация подается на первый вход элемента И 27, Одновременно с выхода триггера 2 Ь разрешающий сигнал подается на второй вход элемента И 27. Этот сигнал обеспечивает подачу сдвинутой кодовой комбинации через элемент И 31 И 29 на вход регистра 25, с выхода которого сдвинутая кодовая комбинация подается одновременно на второй вход элемента И...
Сумматор кодов фибоначчи
Номер патента: 1532915
Опубликовано: 30.12.1989
Автор: Гусаков
МПК: H03M 13/53
Метки: кодов, сумматор, фибоначчи
...К. При этом сигнал ошибки Кформируется исхОдя из тогор что суммируемые коды находятся в нормальнойформе, в их нулевых разрядах должныбыть нули, а следовательно, единичный сигнал на выходе переноса двоичного сумматора 1 сигнализирует обошибке.Рассмотрим работу сумматора приодном отказе 1-го одноразрядного узла суммирования,2 В этом случае значение сигналовсоответствует табл. 5. Сигналы переносов указаныбл. 6.,г,е-с 1+3 1+2 1+1 1 для одноразрядных узлов суммиро вания, не указанных в табл. 6, сигналы переносов такие же, как для (1 + 3)-го и (1 - 3)-го блоков.В формировании суммы аЕ и де не участвуют и значения их не рассматри веются. В формировании переносов переносы. 1-го одноразрядного сумматора не участвуют, следовательно, суммаСигналы...
Устройство для контроля информации
Номер патента: 1532931
Опубликовано: 30.12.1989
Авторы: Апальков, Горожин, Лукашевич, Петренко, Романкевич
МПК: G06F 11/00, H03M 13/23
Метки: информации
...1 устройтва. функционирование узла 9 суммиования по модулю два осуществляетсяоод действием сигналов, поступающихс выхода триггера 12, на тактовыйвход которого в режиме конроля поступают импульсы с тактового входа 15,В случае правильной входной информации и правильном функционировании 20.устройства на выходе узла 11 суммирования по модулю два формируется аль,тернативная последовательность вида10101010. При этом пара сигналов:1.0 является реакцией на один входнойвектор,Любая последовательность сигналов,на выходе узла 11 суммирования по модулю два, отличная от альтернативнойпоследовательности, свидетельствуето наличии ошибки во входной информации или неисправности устроиства.мПоявление некодового вектора навходах 1 и 2 устройства, вызывает...
Аналого-цифровой преобразователь
Номер патента: 1533005
Опубликовано: 30.12.1989
Авторы: Коршунов, Попов, Филатов
МПК: H03M 1/60
Метки: аналого-цифровой
...так кдк сигцдг Р(г.), поступающий с выхода ЦАП 18 цд второй, и сигнал, поступаю(1(ий с выхода цреключателя 23 на третий цнц ртцруюпгие входы вычитатели 1, равны нулю (фиг,26, ломаная 2, фцг,2), Аналогично сигнал С(т),кстуцдюший с выхода фильтра 2 нд вход сумматора 22 (фиг,2 г), ц сигнал ( (г) с выхода сумматора 22 (Фиг.2 ж) идентичны, поскольку нд другой вход сумматора 22 поступает нулевой ггот ициал с выхода перключдтеля 23. 11- кажения полезного сигг(д(д 1(г) Фццьтром 2 верхних частот цезндгцпельцы и ими можно пренебречь. Одцдь лля наглядности сигнал Г(г (1 цг .2 г) цд выходе Фильтра и сцгцд:1 ( (г) 1 д выходе сумматора 22 цз брджецы отличающимися от сигналов (.(.) д входе ,устройства и 7, (г ) цд вгхгге цыццтдтеля 1 (Фиг,2...
Преобразователь дельта-модулированного сигнала в импульсно кодово-модулированный сигнал
Номер патента: 1533006
Опубликовано: 30.12.1989
Авторы: Алена, Котович, Пундурс, Хофмаркс
Метки: дельта-модулированного, импульсно, кодово-модулированный, сигнал, сигнала
...В случае, если сумма чисел А(с) 45и В(с) не превышает 15 (в двоичномкоде 1111), что соответствует случаю 1 в табл,4 и первой строке втабл,1, результат суммирования С(с)в неизменном виде подается как навходы дискретизатора 11, так и навход блока 2 задержки, Знак р(с)сигнала при этом будет положительным, а на выходах счетчика 9 нули,Запись сигналов ос), у(с) и Б(с)55в табл, 1, означает, что остальныезначения сигналов в строке не изменяются, если, например, вместо комбинации значений сигналов о 1(с)=1,(с) =1, 8(с) =1 эти сиг .д., о Утравны нулю (1-7 строки в т 1)Гак только сумма чисел А(с) и В(с)превышает 15, в пятом разряде сумматора 4 появляется единица (Э 1(с) =1),что увеличивает состояние счетчика 9на единицу (строка 3 в...
Устройство для контроля р-кодов фибоначчи
Номер патента: 1533007
Опубликовано: 30.12.1989
Авторы: Ваховский, Козлюк, Матюшенко
МПК: H03M 13/53
...контрольные выходы сумматора 3 и блоков 1 и 2 анализа кода н выход 5 устройства.Блоки 1 и 2 (иг,2) анализа работают аналогично устройству-прототипу. Контролируемый код подается на вход блока анализа кода. Последовательный узел свертки, выполненный на сумматорах 7 по модулю дна, производит свертку анализируемого кода, вырабатывая тем самым контрольные признаки частично-развернутой формы. Узлы 8 фиксации сбоен вырабатывают единичные сигналы, свидетельствующие о нарушении этих признаков, собранные на выходе элемента ИЛИ 9, Например, код вида (Р=2) 001000 при свертке справа налево сворачивается к ниду 111000 и узел 8,4 фиксации сбоен выдает единичный сигнал сбоя.Как и устройство-прототип, блок анализа кода фиксирует нсе сбои нечетной...
Преобразователь угол-код
Номер патента: 1534748
Опубликовано: 07.01.1990
Авторы: Мальцев, Меськин, Ожиганов, Сторожук
МПК: H03M 1/22
Метки: «угол-код»
...из строя одного из считывающих элементов выходной сигнал соответствующего логического элемента И будет равен единице, при этом выходные сигналы остальных логически элементов И равны нулю (5).Далее, обозначая выходные сигналы преобразователя через К,о,2, о ь можно записать:(7) уф Уп; 55е уф ) При выходе из строя, например, первого считывающего элемента выходной сигнал 2первого логического элемента И будет равен "1 " (при этом Е = Ез = 0) и сигнал с первого1 О йсчитывающего элемента будет проинвертирован (6).При отсутствий в работе.преобразователя одиночных ошибок (четность15 получаемых Сигналов не нарушена), т.е 2Е = Е = 0 сигналы с первого,3второго и третьего считывающих элементов без изменения проходят на выход преобразователя...
Преобразователь угла поворота вала в длительность импульсов
Номер патента: 1534755
Опубликовано: 07.01.1990
Авторы: Косач, Панов, Турченков
МПК: H03M 1/50
Метки: вала, длительность, импульсов, поворота, угла
...Этот отрицательный потенциалприкладывается к инвертирующему входу операционного усилителя 8, которыйвходит в режим насыщения, и на еговыходе Ьормируется положительньпЪ потенциал (Лиг.З,е), при этом на выходе источника 7 тока возникает токразряда конденсатора 6, который протекает через замкнутый ключ 4, Времяразряда конденсатора б прямо пропорционально току 17 источника 7,Таким образом, при отсутствии инструментальных погрЕшностей времяЬормирования импульса положительнойполярности на выходе операционногоусилителя 8 фиг.З,е) и выходе преоб-разователя прямо пропорционально углу,Ы поворота вала независимо от часто 1ты Ю= - источника 1,Блок преобразования сдвига Фазы в длительность Импульсов (Ьиг.2) работает следующим образом,Пусть на...
Декодер линейного систематического кода
Номер патента: 1534756
Опубликовано: 07.01.1990
МПК: H03M 13/51
Метки: декодер, кода, линейного, систематического
...з 1 язЯ,1) 9Ц 1, (1=1,1 с) (0=3,М-та); 1 - текущее значение номера от начала отсчетасигнала (сигнал с выхода счетчика 58рассчитанного на максимальное числон Кн)5Определяется д = х,;,для которого Ц,;Ц,дО, тогда ф;, полагается равным 1 и записывается вячейку , регистра 66 узла.18Для всех 1 = ,;11 с,для которыхцз, Ф ц 1;Ока= 1 вычисляется Ь ав2 г 1, где 1 - ., ц, что6 з 1 ъ,аносуществляется при очередномсдвиге регистра 68, Значения индексов Ь в виде бинарного сигнала Ц1записываются в узле 18 в с-ю ячейку 69 в с разрядов с с параллельныхвыходов кольцевого регистра 68 сдвига, Исходное значение регистра 68 20узла 18 - "1" в старшем разряде чтоссоответствует сислу 2 -1 степени навыходе, т.е. 1000.Вычисляетсякь, - 3 Е-цв, ць;+ т 1...
Кодер
Номер патента: 1536386
Опубликовано: 15.01.1990
Авторы: Дядюнов, Иванов, Кантор, Платонов, Ширшаков
МПК: G06F 11/36, H03M 13/05
Метки: кодер
...фа - зы синхроимпульсов на третьем (тактовом) входе блока 9 Формирования синдрома относительно входных синхроимпульсов информация из блока 9 будет считываться по заднему фронту синхроимпульсов, поступающих на соответствующий вход кодера, т,е, на первом выходе кодера не произойдет изменения длительности последнего бита кодируемого слова.В течение всего цикла кодирования одного слова информация с информационного выхода записывается в регистр 10 по переднему фронту входных синхроимпульсов, В регистре 10 входная информация преобразуется из последовательного входного кода в параллельный выходной. С выходов регистра 10 информация поступает на входы дешифратора 7, осуществляющего контроль правильности кодирования в соответствии с...
