Номер патента: 1236610

Опубликовано: 07.06.1986

Автор: Аксененко

МПК: H03M 1/46

Метки: вала, код, поворота, угла

...сигнал прямоугольной Формы со скважностью 2, сдвинутый по Фазе относительно сигнала на выходе 45 делителя 2 частоты на угол, пропорциональный коду старших разрядов реверсивного счетчика 8, подаваемого на другой вход сумматора 9.Сигнал обратной связи подается на 50 управление ключевым фазоным дискриминатором б, а также добавляется к выходному сигналу Фаэонращателя 1 с целью смещения фазы сигнала н пределах малого угла, Возможность исполь зования сигнала прямоугольной формы определяется тем, что амплитуды содержащихся н нем высших гармоник обратно пропорциональны номеру гармоники, а чувствительность ключевого фазового дискриминатора б к высшим гармоникам сигнала также падает пропорционально номеру гармоники. В результате...

Номер патента: 1236611

Опубликовано: 07.06.1986

Авторы: Гольденштейн, Коган

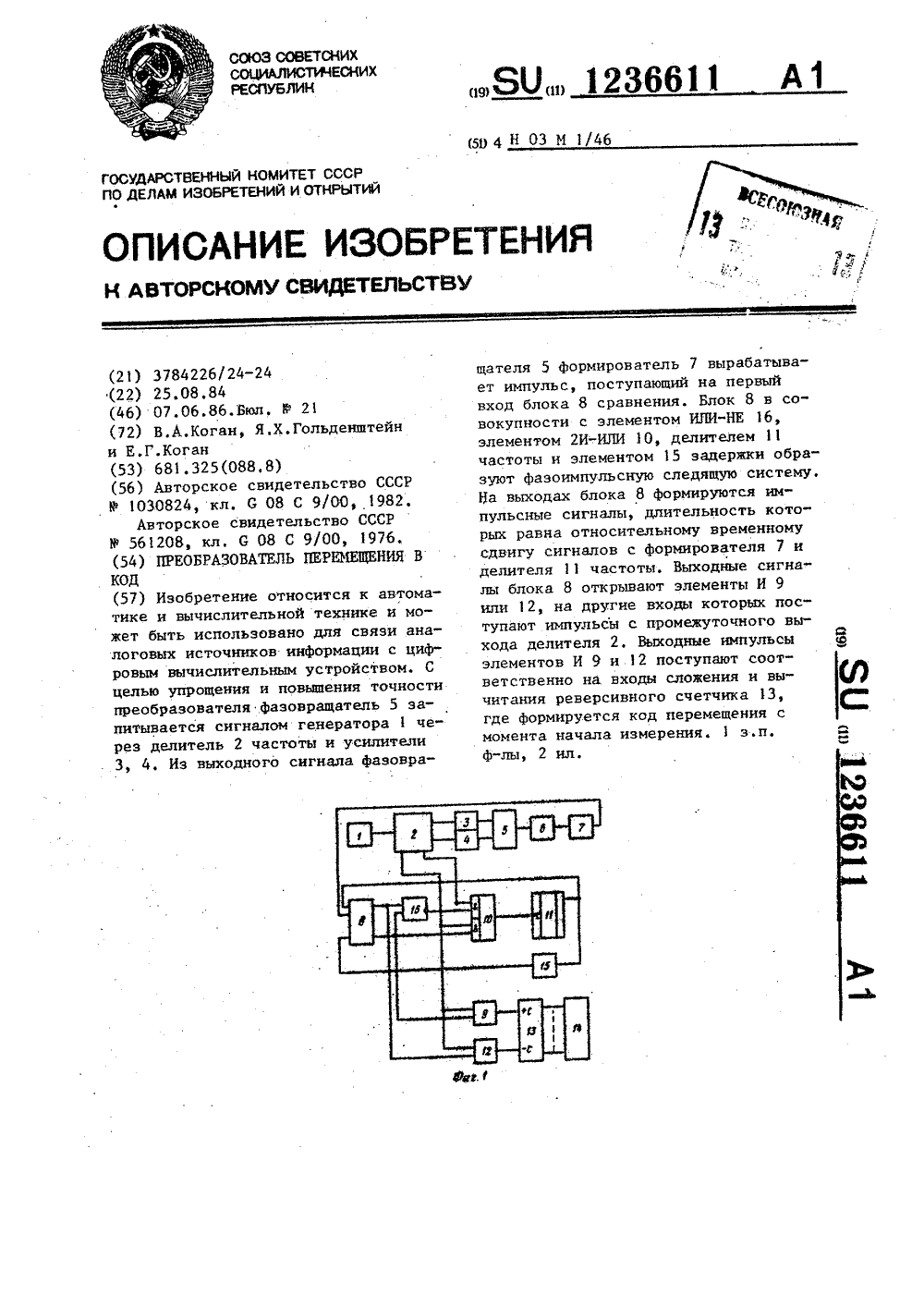

МПК: H03M 1/46

Метки: код, перемещения

...аналогично слу- чаюО Поскольку на вход делителя 11 частоты импульсы не поступали до прихода импульса с выхода формирователя 7, то после прихода последнего фазы сигналов на выходе формирователя 7 5 и ФИСС вновь будут совпадать. Количество импульсов, поступающих на вход счетчика 13, определяется величиной разности фаз между импульсами с ФИСС и формирователя 7.Случай 3. При перемещении ротора фазовращателя 5 в противоположном направлении сигнал приходит на первый вход блока 8 раньше, чем появится сигнал на его втором входе. 5 В этом случае на первом выходе блока 8 появится сигнал, разрешающий прохождение через элемент 2 И-ИЛИ 1 О на вход делителя 11 импульсов удвоенной частоты с четвертого выхода де лителя 2, Тот же сигнал запрещает...

Номер патента: 1236612

Опубликовано: 07.06.1986

Авторы: Некрасов, Осокин

МПК: H03M 1/66

Метки: времени, выходного, измеритель, преобразователей, установления, цифроаналоговых

...27 блока 4 управления происходит запуск задающего генератора1, обеспечивающего периодическую (с определенной частотой) смену кодовой комбинации на цифровых входах контролируемого преобразователя 2.Так, для приведенных выше примеров в первом случае периодически меняются кодовые комбинации 111 --0000, во втором случае 0111- 0000,в третьем случае 01111000, При этом с частотой задающего генератора 1 происходит периодическое изменение выходного сигнала контролируемого преобразователя 2(фиг,2 б), Л поскольку в исходном состоянии искомое установившееся значение выходного .сигнала преобразователя 2 было скомпенсировано выходным сигналом интегратора 10 (и сигнал компенсации после размыкания ключа б поддерживается интегратором 1 О...

Номер патента: 1236613

Опубликовано: 07.06.1986

Авторы: Калошин, Погорецкий

МПК: H03M 1/66

Метки: вала, кода, поворота, угол

...с источником 17 входного кода,а выходы цифрового сумматора 15 подключены к входам блоков 1 и 2 тамяти.Преобразователь работает следующим образом.Генератор 14 линейно изменяющегося кода вырабатывает двоичные эквиваленты мгновенных значений угла,) ,которые в блоках 9 и 10 памяти (микросхемы 505 РЕЗ)преобразуются в кодыфункций соя,Л и я 1 п 1 С соответственно, На выходе цифрового сумматора 15(микросхемы 5641211) образуется кодаргумента,Д, который в блоках 1и 2 памяти (микросхемы 505 РЕЗ) преобразуется в код функций я 1 п(1-11) 10и соя( -11) соответственно. Эти коды ЦАП 3 и 4 (микросхемы 572 ПА 1) преобразуют в напряжения возбужденияСКВТ 6 (ВТ), который работает врежиме фазовращателя и на его выходных обмотках наводятся...

Номер патента: 1236614

Опубликовано: 07.06.1986

Авторы: Дудыкевич, Опотяк, Отенко

МПК: H03M 1/86

Метки: интегратор, цифрочастотный

...разряда которого подключен к первому входу элемента И 7, второй вход которого сое динен с выходом генератора 3. Выходы младших разрядов первого счетчика 4 подключены к соответствующимуправляющим входам двоичного умнажителя 2 частоты, выход элемента И 7подключен к входу третьего счетчика6, выходы всех, кроме младшега, разрядов счетчиков 6 и 5 подключены ксоответствующим первым и вторым входам сумматора 8, выходы которого являются выходными шинами 9.Цифрочастотный интегратор работает следующим образам.Приращение сх 11 импульсной последовательности К, на выходе генера тора 3 вызывает на выходе двоичногоумножителя 2 приращение Ы 11 ега выходной импульсной последовательности 11 причем нимающая значение "О"илил 1 втИмпульсные...

Номер патента: 1236615

Опубликовано: 07.06.1986

Авторы: Бурченко, Степанов, Тришкин, Яковлев

МПК: H03M 5/12

Метки: декодер

...в центре тактовогоинтервала Т. Элемент 6 задержки осуществляет сдвиг импульсов тактовойчастоты на величину задержки . , при где ).- длительность импульсов низкого уровня на выходе элемента И 5.В результате при декодировании ведется анализ только фазовых переходов сигнала в центре битового интервала независимо от логического уровня сигнала на входе с возможностью варьирования параметров на любой тактовой частоте. Одновременнодекодер обеспечивает выдачу синфазных с информационными импульсов тактовой частоты, благодаря перекрытию зон начала и конца тактового интервала. Все это позволяет уменьщить воздействие помехи типа дрожания фронта входного сигнала и увеличить скорость передачи информации на входе декодера.Последовательность...

Номер патента: 1236616

Опубликовано: 07.06.1986

Авторы: Лебедев, Тюкин

МПК: H03M 7/12

Метки: двоично-десятичного, двоичный, кода

...выхода двоичного счетчика 8. Кроме того, импульс Г с выхода второго элемента1И 3 поступает на вход элемента 5 задержки, на выходе которого образует ся задержанный импульс 1: , время чистого запаздывания которого относительно импульса Г, должно быть мень-ше, чем период следования импульсной последовательности 1, но достаточным для срабатывания регистра 9 записи, Сигнал 1 , поступая с выхода элемента 5 задержки, во-первых, на вход сброса К двоичного счетчика Я, устанавливает его в нулевое состояние, а во-вторых,.по входу предварительной записи С заносит в двоично-десятичный реверсивный счетчик 6 двоично-десятнчный код 11 числа, подлежащего преобразованию. При этом, в случае отличия двоично-десятичного кода Б з, от нулевого значения...

Номер патента: 1236617

Опубликовано: 07.06.1986

Авторы: Сагдеев, Швецов

МПК: H03M 7/18

Метки: классов, код, кода, остаточных, позиционный, системы

...появится импульс положительной полярности, который, пройдя через элемент ИЛИ 10, вызовет появление на выходе одновибратора 7 нуле" 40 вого импульса с требуемой длительностью, Этот импульс запретит прохождение тактового импульса через элемент И 6. Импульс с выхода дифференцирующего элемента 9,1 разрешит также запись в регистры 11,1 11.п+кода константы 1 Р,Рг 1 р , а в РегистР 11 пкода Р Р 2 В тоже время с появлением логической "1" на прямом выходе триггера 2.1 изменит свое значение информация на входе дешифратора 8, на выходе которого появится код, который скоммутирует второй вход коммутатора 14 на его выход, т.е. подает на первые входы всех умножителей13.1 -1 З.пкод РПроцесс нахождения коэффициентов аая ОПС протекает аналогично 3гистров...

Номер патента: 1236618

Опубликовано: 07.06.1986

Авторы: Прокофьев, Сапожников

МПК: H03M 7/20

Метки: два, кода, пяти, самопроверяемый, тестер

...в которой показаны состояО ния выходов Ь и 9 в зависимости отсигналов, поступающих на его входы13-17,200 0 0 О 0 2 1 0 0 0 025 3 0 1 0 О О 4 1 1 0 0 0 7 1 0 0 О8 0 1 1 0 О 9 О00 10 ОО 0 1 40 11 0 01 0 20010 О 14 11 0 0 150 1ОКак видно из таблицы, при наличииз 5-элементном коде меньше двух сигналов логической "1" сигналы на обоих выходах 18 и 19 равны нулю (набо ры 1-3 в таблице).При наличии в коде двух сигналовлогической 1 из пяти на всех десяти наборах кода два из пяти (наборы 4 123661813 в таблице) сигналы на выходах 18и 19 тестера являютсяпарафазными(01 или 10). При числе сигналов логической 1 в коде больше, чем две,сигналы на выходах 18 и 19 тестера 5равны единице (наборы 14 и 15 в таблице).Можно показать, что...

Номер патента: 1237903

Опубликовано: 15.06.1986

Авторы: Жаровцев, Макаров

МПК: G01B 7/30, H03M 1/64

Метки: вала, поворота, сигналы, угла, фазомодулированные

...противоположных полюсах статора 1 установлены первая 3 и вторая 4 обмотки возбуждения, подключенные встречно к источнику 5 переменного тока, на других диаметрально противоположных полюсах статора 1 установлены первая 6 и вторая 7 выходные обмотки, соединенные друг с другом последовательновстречно, на тех же полюсах статора 1 установлены первая 8 и вторая 9 выходные обмотки, соединенные друг с другом последовательно-согласно,Последовательно соединенные выходные обмотки 6 и 7 образуют выход младшего разряда преобразователя, сигналы которого представлены на фиг. 2 а, а последовательно соединеннь 1 е выходные обмотки 8 и 9 образуют выход старшего разряда преобразователя, сигналы которого представлены на фиг. 2 б.Устройство работает...

Номер патента: 1238235

Опубликовано: 15.06.1986

Авторы: Высоцкий, Кашаев, Майоров, Торопцов

МПК: H03M 1/24

Метки: вала, код, поворота, преобразователя, проверки, угла

...ад= а - а 1,п - информационная емкость преобразователя;д - дискретность преобразования. 40Устройство, реализующее способ, работает следующим образом.С помощью привода 2 вращают сочлененные валы преобразователей 1 и 6.При этом корпус образцового преобразователя 1 закрепляют в угломерном устройстве 3 таким образом, что он имеет возможность разворачиваться одновременно сошкалой угломерного устройства 3. Угол разворота корпуса регистрируют по шкале устройства 3.Образцовый преобразователь 1 выполнен 50в виде датчика, формирующего один импульсна оборот, который в совокупности с другими импульсами, сформированными на выходепреобразователя 1 в процессе его вращения,образует расчетные сигналы первой последовательности импульсов.55На выходе...

Номер патента: 1238236

Опубликовано: 15.06.1986

Автор: Чибухчян

МПК: H03M 1/24

Метки: вала, код, поворота, угла

...инверсные и прямые сигналы с.выходов Зр, 4 р, 5 р (11-1)Р реверсивного счетчика 17, соответствующие углу Р по цифровому выходу.При этом сйгнэлы 11 и 0 на выходах ЦАП .14 и 15 равны, - ( -ф) 2 Ц ы 11 = 2 ФО созд. Сигналы 11, и 11 поступают на входы 30аналогового компаратора 16, потенциалом с выхода которого управляетсяреверсивный счетчик 17, на счетныйвход которого поступают импульсыс выхода генератора 18.35 Схема проходит в .равновесное сос" тояние, когда напряжения.на выходах 4 и 15 Равны те 111 откуда 40130 + 11 соя 91 П- Ц, - Цсо.в,(2) где 1, - постоянная составляющая сигнала;1 Х, - амплитуда сигнала;О - угол поворота вала преобразователя.Составляющие 11 и Б,зависят от мощности источника излучения, чувствительности элементов 4 и...

Номер патента: 1238237

Опубликовано: 15.06.1986

Автор: Авакян

МПК: H03M 1/24

Метки: вала, код, поворота, угла, фотоэлектрический

...на опережающий, чем достигается согласование отсчетов.Формирование задних фронтов сигналов среднего отсчета осдествля=.ется инверсным сигналом старшегоразряда точного отсчета, для чего в. промежутках между задним и переднимфронтами сигналов среднего отсчетапроизводится переключение сигналастаршего разряда точного отсчетана инверсный элементами ИСКЛЮЧАЮЩЕЕИЛИ 25-30, на вторые входы которыхпоступают сигналы с выходов пороговых формирователей 19-24, сдвинутыена половину своего кванта по отношению к согласуемым сигналам.Пороговые формирователи 19-24могут быть выполнены в виде сдвоенных компараторов со стробируемым 45 выходом.На фиг. За приведена функциональная схема порогового формирователя,выполкенного на двух компараторах34 и 35,...

Номер патента: 1238238

Опубликовано: 15.06.1986

Автор: Никулин

МПК: H03M 1/50

Метки: частоту

...Е - напряжение источника 16 аВ, и В 1 - соответственно сопротивления резисторов 12 и 13, компаратор 8 релейно (благодаря дЕйствиюцепи динамической положительной обратной связи на резисторах 18 и 19и конденсаторе 21) переходит в состояние отрицательнцга насыщения(Ц 8 = 11). Под действием напряжения11 открываются ключи 5 и 24. В результате этого конденсатор 4 разряжается, во-первых, через открытый транзистор 7 и токоограничивающий резистор 6 и, во-вторых, через,напряжению Б .Первая составляющая тока разрядаизменяется по экспоненциальному за- ЗО кону, а вторая. характеризуется постоянным значением, вследствие чегодостигаете;. быстрый разряд конденсатора 4 .(через открытый ключ 5)при относительно большой скоростиизменения выходного...

Номер патента: 1238239

Опубликовано: 15.06.1986

Автор: Простотин

МПК: H03M 1/64

Метки: код, перемещения

...интервала времени , величина которого зависит от конструктивного исполнения устройства, частоты сканированияи текущего положения маски 2, начинает"ся процесс последовательной засветкирасПоложенных с шагом А.1 фотоприемников, для которых справедливо условие ь 1.ь г, где Ь г - протяженность зон Р - П -переходов в плоскости сканирования. Следствием этогопроцесса является ступенчатое нарастание тока в цепи общего для всех фотоприемников активного сопротивления нагрузки и соответствующее изменение выходного сигнала П (Фиг.2),который подается на вход усилителя 9.Усиленный сигнал поступает на вход дифференцирующего элемента 10, который осуществляет выделение его Фронтов, импульсы с выхода этого элемента подаются на вход счетчика 11, который...

Номер патента: 1238240

Опубликовано: 15.06.1986

Авторы: Некрасов, Осокин

МПК: H03M 1/66

Метки: измеритель, погрешности, полной, преобразователя, цифроаналогового, шкалы

...ЦАП 14 с формирователя 1 подаются логические единицы, включающие все разряды ЦАП 14 и формирующие на его выходе напряжение полной шкалы. В первый такт работы от внешней команды "Пуск" запускается первый одновибратор 19 блока 3 управления, на выходе которого формируется управляющий сигнал, замыкающий ключи 404, 7 и 8, В,результате на выходе усилителя 17 получается напряжением (с учетом разнополярности напряжений Е, и 11 Ш), равное 45 Ьц =Е 1 4 ГЪ ВЗгдеНапряжение 411 запоминается АЗУ 12.Во второй такт работы в момент воз вращения одновибратора 19 в исходное состояние задним фронтом последнего происходит запуск в 1 торого одновибратора 20. При этом ключи 4, 7 и 8 раз.мыкаются, а ключа 5 и 6 замыкаются под действием управляющего...

Номер патента: 1238241

Опубликовано: 15.06.1986

Авторы: Ефремов, Перелыгин, Самсонов

МПК: H03M 1/82

Метки: интервал, код-временной

...делителей 7-2, 7-3, 7-4 - код числа 1,соответствующий десяткам, сотнями тысячам значений, Эти коды устанавливаются на выходах блоков 12 памятии, следовательно, входах соответствующих элементов 11 сравнения,При появлении информации в блоках 40 2 памяти программируемых делителей 7-1, 7-2, 7-3, 7-4 на выходах элемен тов 11 сравнения и вторых выходах блоков )2 памяти устанавливается ,"0", в результате чего изменяются45 выходные состояния соответствующих коммутаторов 8-1, 8-2, 8-3 и ключей 9 соответствующих делителей. На входе элемента И 6 также устанавливается "0", эапрещаюшдй прохождение импульса преобразования на выход устройства. Ключи .9 закрыты.В момент времени С на управляющий второйвход ключа 9 первого программируемого...

Номер патента: 1238242

Опубликовано: 15.06.1986

Авторы: Клименко, Коньков, Куликов, Сироткин

МПК: H03M 1/82

Метки: временной, интервал, кода, нониусный

...входного кода, поэтому. счетчик 2 обнулится тембыстрее, ем меньше значение кодапервой группы младших разрядов и,следовательно, сдвиг фаз между импульсами генераторов 3 и 4 будеттем меньше, чем меньше код первойгруппы младших разрядов. При этомимпульсы генератора 4 будут опережатьимпульсы генератора 3, так как перио45 50 55 ды частот генератора 3 и генераторов 4 и 17 выбираются по следующему соотношению: -е Ыт=т;(1-1 "= )где Т, - период д.-го нониусного генератора 4;Т, - период опорного генератора 3;Ь - основание системы счисле. ния;Ы - число разрядов в -ой группе младших разрядов.Импульсы каждого следующего генератора 17 также опережают импульсы опорного генератора 3 в соответствии с приведенной зависимостью. Счетчик 2 обнуляется тем...

Номер патента: 1238243

Опубликовано: 15.06.1986

Автор: Кацман

МПК: H03M 7/00

Метки: анализатор, варианты, его, импульсов, кодовых, последовательностей

...происходит следующим обраэом 1 упраляющий регистр 29 поочередно программируется через дешифратор ЗО так, чтобы на выход мультиплексора 28 проходил либо тактовый сигнал, либо сигнал ошибки с выдели- теда 5, Сигнал с выхода мультиплексора 28 поступает на вход счетчика 6 ошибок.Первоначально счетчик 6 ошибок подсчитывает количество тактовых им%.пульсов за время 1 Ос, где и 1, 2 или 3. Допустим, что в счетчике запи" сано Б тактовых импульсов за время 1, тогда значение тактовой частоты Г=И - , Гц.1Это значение заносится .в оперативную память программного блока 8, после чего определяется значением1Т.Эта константа используется затем для организации цикла работы выделителя.5 ошибок. После этого через блок 14 мультиплексирования на вход...

Номер патента: 1238244

Опубликовано: 15.06.1986

Авторы: Сагдеев, Хлевной, Швецов

МПК: H03M 7/18

Метки: двоичный, код, кода, модулярного

...заканчивается, на шине 16 будет двоичный код числа А.При необходимости оперативной смены оснований модулярного кода в процессе работы устройства на шину 15 управления подается код, определяющийномер нужной системы оснований, а на входные шины - коды вычетов, соответствующие данной системе оснований. Объем памяти блока хранения константопределяется какЯ=БКп+2)ш+С,где Б - количество используемых систем оснований;и - число оснований;гщ;Ра=3.од макс1- число двоичныхразрядов, необходимых для записи В Р, Р;. с = Ход п 1 - число двоичных разрядов,определяемых числом оснований и,Преобразователь модулярного кода в двоичный код, содержащий блок хракения констант, счетчик, накапливающий сумматор, элемент И и ВБ-триггер, Б-вход которого...

Номер патента: 1238245

Опубликовано: 15.06.1986

Авторы: Горбунов, Прокофьев, Сапожников

МПК: H03M 13/05

Метки: кода, самопроверяемое

...(комбинация кодов 0001, 0010, 20 0100 и 1000) на входах 13, 14, 15 и16 устройства, а также при исправности самого устройства,.на выходах 19и 20 сигналы имеют также противополож.ные значения кода: 10 или 01. В противном случае сигналы на выходах 19,20 одинаковые: 00 илн 1.В таблице представлена работа уст-.ройства как .для контроля кода "2 из4", так и для контроля кода "1 из 4". м1238245 Сигналы на выходах Сигналы на входах Номер набора 7 18 19 20 13 14 1516 1 1 1 1 1 1 1 1 12 1 . 0 13 1 1 0 0 1 1 14 1. 1 01 11 15 1 161 1 0 1 . 1 1 1 1 1 11 1 40 Как следует из таблицы, наборы шес-, той, седьмой, десятый и одиннадцатый соответствуют правильному формированию кода "2 из 4", а наборы второй, третий, пятый и девятый - правильному,...

Номер патента: 1239861

Опубликовано: 23.06.1986

Авторы: Богдановская, Жарков, Козлихин, Синицын

МПК: H03M 1/10, H03M 1/26

Метки: вала, код, поворота, преобразователей, угла

...29 характеризуется сигналом по выходу Да", а его отсутствие - по выходу "Нет" (фиг,2),Затем осуществляется второй этаппроверки наличия сигналов остальныхразрядов преобразователя 2 (поз.31).Проверка наличия сигнала младшего разряда производится Э-триггером 8, вкотором по С-входу положительным фронтом сигнала младшего разряда с элемента 3.1 блока 3 формирования записывается нулевой сигнал, имеющийся наР-входе Р-триггера 8. Наличие остальных разрядов, кроме младшего и старшего, проверяется блоками 4.1,4(0-2) аналогично проверке старшего 40разряда преобразователя 29.При наличии сигналов на всех раз-.рядах преобразователя 29 на выходеэлемента ИЛИ 5 устанавливается нулевой сигнал, который поступает на вход 4блока 7 индикации и на вход...

Номер патента: 1239862

Опубликовано: 23.06.1986

Авторы: Кузьминский, Скулаченко, Тимонин, Хайзников, Юдин

МПК: H03M 1/10

Метки: перемещения, преобразователей

...следующим образом.С помощью привода 7 приводят в движение вал 5 преобразователя 6, На его выходах Формируются два квадратурных сигнала Ю и П,. Эти сигналы подаются на входы аналоговых пере- множителей 1 и 2, с выходов которых сигналы 02 и Б подаются на вход сумматора 3. Сигнал с выхода. сумматора 3 вида 0 + У, подается на вход у осциллографа 4. В случае, если преобразователь 7 построен идеально, сигналы на его выходе ортогональныт.е. 2% 211 О эп х - П = соэ х -У дгде х - измеряемое перемещение,ц впериод.Ортогональность сигналов математически выражается тождеством Б, + +. П Ь 1, при этом на входе осциллографа 4 отсутствует переменная состав ляющая, что и является признаком идеальной настройки.Предположим, что выходные сигналы...

Номер патента: 1239863

Опубликовано: 23.06.1986

Авторы: Заболотских, Мешков, Штин

МПК: H03M 1/14

Метки: аналого-цифровой, параллельно-последовательный

...в позиционный код, т. е, срабатывает тот элемент 6,. второй вход которого подключен к неинвертирующему выходу верхнего (фиг.1) сработавшего коипаратора 5. Позиционный код с выходов элементов 6 подается на входы формирователя 7, который преобразует пряженияБыстродействие повьmдается за счет того, что получение разностного сигнала происходит одновременно с преобразованием аналога в код в, параллельном АЦП 1 и подключением разностного сигнала на вход усилителя 9.Время преобразования определяетсябольшей из двух величин Т,= Т,+ Тили Т = Т. + Т + Т + Тгде Т - время установления разности ввычитающем усилителе Я,вычитающем усилителе 8;Т - время установления выходногонапряжения в усилителе 9;Т - время срабатывания компараторов 5,Т -...

Номер патента: 1239864

Опубликовано: 23.06.1986

Авторы: Авакян, Саркисян, Чибухчян

МПК: H03M 1/24

Метки: вала, код, поворота, угла, фотоэлектрический

...диски 3 и 1, фоконы 7 и по"тупает на фотоприемники 8. При вращении кодового диска 1 на выходах Фотоприемников 8 формируются линейно изменяющиеся сигналы Уи П(Фиг.3 а), Фазовый сдвиг сА между которыми определяется углом между прозрачными штрихами 4 и 5 индикаторного диска. Сиг валы с выходов Фотоприемников 8 поступают на входы аналогового коммутатора 9, который управляется сигналом 64 3старшего разряда точного отсчета, поступающим также на управляющий входблока 12 ключей. Если в старшем разряде точного отсчета считьвается логическая "1", то на вход АЦП 10 черезаналоговый коммутатор 9 проходит сигнал ц, . Информация об углоном положении вала поступает с выходов АЦП 10через сумматор 13 на выход преобразователя. Наличие логической "1" на...

Номер патента: 1239865

Опубликовано: 23.06.1986

Автор: Мельник

МПК: H03M 1/26

Метки: код, перемещения

...на выходах счетчика 30 импульсом переполнения счетчика 25 управления переписывается в регистр 31 на выходные шины преобразователя.Таким образом, использование сигнала фотоприемника 6 позволяет исключить сбои, связанные с неточностью изготовления шкалы 1, а также с погрешностями в расположении фотоприемников 9 и 10.Формула изобретенияПреобразователь перемещения в код, содержащий оптически соединенные блок излучателей, кодовую шкалу с активными и пассивными участками, выполненными с периодом= 2 8, где и - число разрядов преобразователя, 8 - вес единицы младшего разряда преобразователя, и блок фотоприемников, которые расположены с шагом р = (1 + 2" 1)Ь, где к = 1, 2, 3, , первый, второй, третий и четвертый выходы которого соединены с...

Номер патента: 1239866

Опубликовано: 23.06.1986

Авторы: Голышевский, Михотин, Шляндин, Юрманов

МПК: H03M 1/50

Метки: частоту

...входом элемента 4 сравнения,.вторая обкладка дозирующего конденсатора Си суммирующий резистор10 Я,) соединены с общей шинойустройства.Преобразователь работает следующкм образом.В исходном состоянии ключ 5 разомкнут ключ б замкнут. При подключении преобразователя к источникувходного сигнала Б начинает заряжаться конденсатор 11 (С) и напряжение на выходе интегратора 1 (на конденсаторе С 11) начинает изменяться по закону где Б., С, =- постоянная интегрирования; текущее время,П - выходное напряжениеВых иинтегратора.В момент достижения выходным напряжением интегратора 1 уровня срабатывания элемента сравнения 4,последний срабатывает и воздействуетна формирователь 1 импульсов, который изменяет состояние ключей 5 и 6 1 О на противоположные....

Номер патента: 1239867

Опубликовано: 23.06.1986

Авторы: Клевцов, Фирстов, Чистяков

МПК: H03M 1/60

Метки: аналого-цифровой

...появляется уровень единицы, который вызывает появление логической единицы на выходе триггера 9 и соответственно в младшем разряде выходного кода. Таким образом выходной код будет 011, что соответствует трем импульсам.Аналогичные операции производятся . для числа импульсов 5 (фиг.2 и) и 7 (фиг.2 ь). Для чисел 4 и 6 осуществляется только счет числа импульсов за промежуток 8, а состояние тактируемого триггера 9 не изменяется, так как на выходе преоб 12398 б 7разователя 1 в интервале (8-9)присутствует уровень логическогонуля,Преобразователь работает следую 5щим образом.Поступление сигнала логическогонуля с второго выхода блока 5 наК-вход триггера 19 вызывает появление логической единицы на его прямом 10выходе, Одновременно с первого...

Номер патента: 1239868

Опубликовано: 23.06.1986

Авторы: Березкин, Константинов, Ратников, Ситников, Филиппов

МПК: H03M 13/51

Метки: кодирующее

...кодов, получаемая в различных цепях предлагаемого устройства в процессе Формирования контрольного кода при значении входного сигнала: 1001 1111 0101 1000 ипри следующих исходных значениях кода в регистрах сдвига:Регистр 1 1000Регистр 2 - 0101Регистр 3 1010Регистр 4 - 0011 2398 б 8устройства подается следующая кодовая группа и все повторяется.В результате обработки ъ разрядоввходной последовательности в первыеразрядов регистра сцвига помещенапоразрядная сумма по модулю два ь, битов входной последовательности ссоответствующими битами, поступаюпщми иэ цепи обратной связи,которые1 О являются функцией ь -к последнихбитов регистра сдвига. В устройствеэта функция определяется за одинтакт с помощью таблицы, хранимой взапоминающем устройстве.15...

Номер патента: 1241134

Опубликовано: 30.06.1986

Автор: Ромадин

МПК: G01R 19/04, H03M 1/36

Метки: амплитуды, импульса, одиночного, преобразования

...и формирование сигналов, производящих запись "1" в соответствующий триггер регистра 9. Так, если 1/4 0 с 01/2 Б, то на выходах нуль-орга-.нов 4. 1, 4,2 устанавливается низкий уровень напряжения, на выходах 4.3, 4.4 - высокий уровень, на выходах логических элементов ЗАПРЕТ 8.1, 8.3 - низкий уровень, а на выходе элемента 82 - высокий уровень. Сигналом высокого уровня с выхода элемента 8.2 производится подключ=ние разностного сигнала 4 Бхчехз мин рез ключ 5.3 к входу линии 6 задержки. Кроме того, сигналом с элемента 8.2 через логический элемент ИЛИ 7 производится запись "1" в триггер 9.2 по динамическому входу при наличии на информационном входе высокого уровня, поступающего с первого выхода регистра 10 сдвига. На этом заканчивается...
