H03M — Кодирование, декодирование или преобразование кода вообще

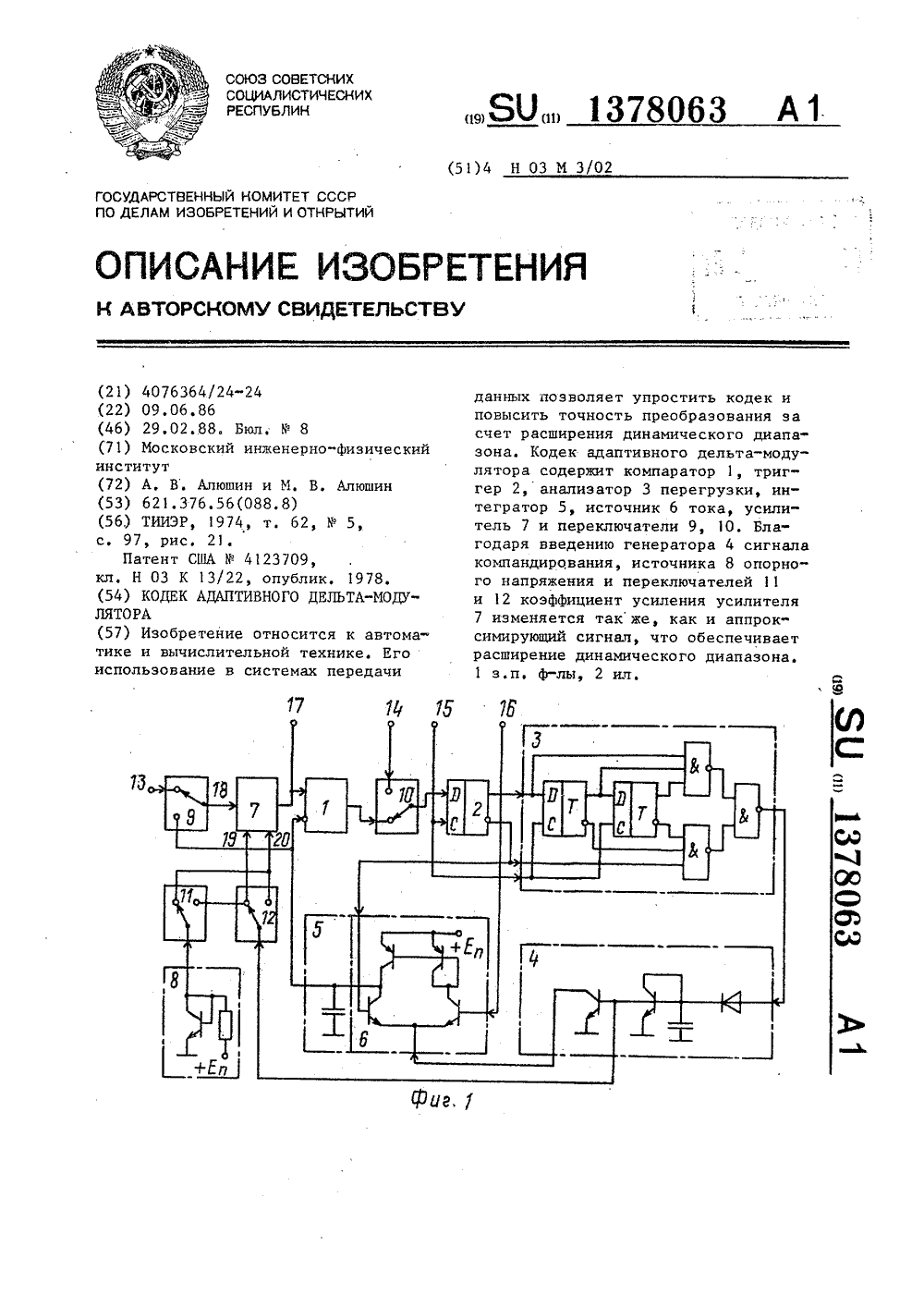

Номер патента: 1378063

Опубликовано: 28.02.1988

Автор: Алюшин

МПК: H03M 3/02

Метки: адаптивного, дельта-модулятора, кодек

...к уменьшению величины аппроксимирующего напряжения.Выходной сигнал снимается с выхода16,В режиме демодулятора входнойцифровой сигнал поступает на вход14, а выходной декодированный сигнал снимается с выхода 17.Работа усилителя 7, управляемого тем же самым сигналом, что и интег" ратор, приводит к тому, что сигнал, поступающий на компаратор 1, имеет более узкий амплитудный диапазон, что позволяет уменьшить чувствительность компаратора 1 и снизить требования к интегратору 5, использо" вать более простую схемотехнику и снизить протребляемую мощность. При сохранении чувствительности компаратора 1 на прежнем уровне предлагаемый кодек воспринимает и обрабатывает входные сигналы в значительно большем амплитудном диапазоне.Достоверность...

Номер патента: 1378064

Опубликовано: 28.02.1988

Автор: Лебедев

МПК: H03M 7/12

Метки: дробного, другую, кода, одной, системы, счисления, числа

...разрядов, представляющие циАры восьмиричной дроби и триады, т.е.исключить из тетради старший бит он всегда равен нулю), например, внешним монтажем при подключении выходов 4 масштабирующих сумматоров 1 первого столбца матрици к разрядным выходам 11 преобразователя, а затем в получившейся дроби снять разбивкудвоичных разрядов на триады, что является чисто формальной операцией. Таким образом, на выходах 4 масштабирувщих сумматоров 1 первого столбца матрицы появляются кодовые комбинации 0100, 0101, 0110, и после исключения старших разрядов тетрад на разрядных выходах 11 преобразователя получается кодовая комбинация 100101110, которая представляет девять разрядов двоичной дроби, приближающей исходнув дробь 0,59. Действительно, Ою...

Номер патента: 1378065

Опубликовано: 28.02.1988

Авторы: Герасименко, Ложников, Сазонов, Спиридонов, Степин

МПК: H03M 7/16

Метки: n-разрядный, грея, кода

...каждый из которых со 15 держит элемент ИЛИ 3 и 2 эледля )=Б; Ь =аа. Ь =аа а. ча а; а 3311 ад3+1 3+2 для =И; Ь. =а а а а ма а а а уаа а а Ма а. а а для )=И; ) л+ й,и.)йя это м +3+2,Ь о оойд,1+з и т.д. Ра является (+1)-м прямым входом преобразователя для нечетных , или (+1)-м обратным входом преобразователя для четяэст т 1-й вход т-го элемента И,(где а = 2, Л-) является +3.)-м прямым входом преобразователя для нечетных сумм значений 1-го и (1-1)-го разрядов двоичного числа хили +1)-м обратным входом пре образователя для четных сумм значений 1-го и (1-1)-го разрядов двоичного числа -1, (И-,)+1)-й вход каждого элемента И )-го полусумматора является )-м прямым входом преобразо вателя, первый и второй входы элемента И объединены...

Номер патента: 1378066

Опубликовано: 28.02.1988

Автор: Иванов

МПК: H03M 13/19

Метки: кодов, преобразования

...11 записывается единица.Этот процесс продолжается до техпор, пока не будут сверены с первымкодом К из и, поступившим с коммутатора 1 на схему сравнения, множество всех элементов эталонных кодов, 25 записанных в блоке 12. Если первыйкод К из и, поступивший из коммутатора 1 не искажен, то он сравнивается с одним из эталонных кодов блока2 и в счетчик 11 записывается однаединица. Перенос счетчика 5 черезэлемент 2-2 И-ИЛИ 6 записывает в счет"чик 16. единицу. Выходы счетчика 11являются адресом для коммутатора 1.Поэтому из коммутатора 1 поступаетна вход схемы 13 сравнения второйвходной код К из и. Опять начинается процесс сравнения его с элементами множества эталонных кодов, записанных в блоке 12. При сравнениис одним изних в счетчик 11...

Номер патента: 1379941

Опубликовано: 07.03.1988

Авторы: Кузнецов, Кухта, Лесной

МПК: H03M 1/18

Метки: автоматическим, аналого-цифрового, выбором, предела, преобразования

...вход (значение сигнала на входе дцдлого-цифровоДля этого в устройстве на первый вход блока 1 аналогового запоминания с входной нины подается аналоговый сигнал. По команде "Запуски с второго выхо. 55 да блока 8 сицхронизацииподается управляюний сигнал на второй вход блока 1 аналогового запоминания и третий вход регистра 10 масштабаОдновременно сго преобразователя 3 равно Х К ) вцифровой код 11 х. В арифметическомлогическом блоке 9 производится учетмасштаба путем деления величины кода5Их на величину кода, соответствующуюокругленному результату деления Н /,/и.Таким образом, с выхода арифметико-логического блока 9 снимается код1х 111 хИ11 вУстройство работает следующим образом.По команде нЗапускн на втором выходе устройства...

Номер патента: 1381698

Опубликовано: 15.03.1988

Авторы: Воронов, Егоров, Збродов, Сидоренко

МПК: H03M 1/06

Метки: аналого-цифровой, естественной, избыточностью, кодах

...в этом случае окажется М, =1, то единичное значение Т сохраняется на выходе блока 12 коррекции, и дальнейшая работа рассматривается в соответствии с описанным. В нашем случае М =О, и на первом управляющем выходе блока 12 появляется импульс, которым в счетчик 6 записывается " 1" и на выходе первого элемента задержки группы 1 через времяз Эсц появляется единичный сигнал, который поступает на тактовый вход С (через элемент ИЛИ 11) регистра 4, Одновременно через время г.=Эспр и на вход выбора режима регистра 4 поступает нулевой сигнал (Т = 0) со второго управляющего выхода бло;,а 12, которым заблокирован сигнал Г 2 на элементе И 9 и разрешен реверс (сдвиг влево) регистра 4 на гтактов. Одновременно с описанным проводится коррекция текущего...

Номер патента: 1381699

Опубликовано: 15.03.1988

Авторы: Бахметьев, Диденко, Капустин

МПК: H03M 1/10

Метки: поверки, преобразователей, цифроаналоговых

...устройства 2), По команде блока8 аналого-цифровой преобразователь 4преобразует выходное напряжение бло 1 эка 3, равное дП = Ц, - 11, в код Б,который записывается в регистр 6. КодИ несет в себе информацию о погрешностях, вносимых аналоговым запоминающим устройством 2, блоком 3 и аналого-цифровым преобразователеи 4Затемблок 8 подает на ЦАП 1 код И который преобразуется в напряжение Б.По команде блока 8 аналого-цифровойпреобразователь 4 преобразует выход-1ное напряжение блока 3, равное ВБ- Г в код 11, На выходе цифро вого вычитающего блока 7 образуетсякоц И = 1- Б, Код М свободен отсистематических аддитивных составляющих погрсшностей, вносимых блоками2-4 и песет в себе информацию о приращении напряжения на выходе ЦАП 1при измгн ниц...

Номер патента: 1381700

Опубликовано: 15.03.1988

Авторы: Бромберг, Черфас

МПК: H03M 1/10

Метки: калибровки, параметров, преобразователя, цифроаналогового

...4 скоммутиронан с шиной нулевого потенциала устройства. Аналоговый ключ 2 находится в положении, показанном на чертеже, и на вход АЦП 7 поступает опорное напряжение ЦАП 8.При этом, в результате первого аналого-цифрового преобразования получаем кодоогде П- значение напряжения опорного источника 6 ЦАП;Д - напряжение смещения повторителя 4 и аналогового сумматора 5.Во втором такте калибровки ключ 1 переключается во второе положение, и на вход повторителя 4 подключается образцовое напряжение аналоговой меры 3.Результат преобразования М, = а(13,+ Б+ Бо + д). (4) Во всех последующих тактах калибровки ключ 2 находится во втором положении, противоположном первоначаль ному, и коммутирует выход ЦАП 8 со входом АЦП 7.В третьем такте,...

Номер патента: 1381701

Опубликовано: 15.03.1988

Авторы: Бакеев, Генкин, Сахаров, Семенцов, Сухопроудский

МПК: H03M 1/12

Метки: кодоимпульсные, преобразования, сигналов, сигналы, широтно-импульсных

...первого элемента И-НЕ, выход первого элемента И-НЕ соединен с первым входом третьего элемента И-НЕ, выход которого соединен с входом первого элемента НЕ, первый триггер, инверсный выход которого соединен с первым входом четвертого элемента И-НЕ и вторыми входами второго и третьего элементов И-Ш, выход чет- вертого элемента И-НЕ соединен с первым входом пятого элем нта И-НЕ, выход второго элемента И-НЕ соединен с первым входом шестого элемента И-НЕ, выход которого соединен с счетным входом второго счетчика, выходы первого элемента НЕ, репгтра и второго счетчика соединены соответственно с первым, вторым и тр тлями входения к нулю счетчиков 14 и 24 нафазирующем импульсе и вход элементаИ-НЕ 20, запрещая смену адреса блока10 памяти от...

Номер патента: 1381702

Опубликовано: 15.03.1988

Авторы: Байгускарова, Гофин, Ерин, Никонов

МПК: H03M 1/26

Метки: код, перемещения

...тока,Рассмотрим положение уровня жидкости 20 в резервуаре 19, когда жид 55кость 20 заполняет лишь чувствительный элемент 14 (фиг, 1). Тогда первая, вторая и третья диагонали моста 1 находятся в состоянии разбаланса, и на входы выпрямителей 21-23 блока 2 воздействуют переменные напряжения высокого уровня, а на вход выпрямителя 24 - переменное напряжение низкого уровня, Выпрямители 21-24 преобразуют переменные напряжения в однопопярные сигналы, по комбинации которых пороговые элементы 25-28 блока 3 формируют код 1110, соответствующий изображенному на Фиг, 1 положению поверхности жидкости 20 в резервуаре 19, Первой цифре сформированного кода соответствует разбалансированное состояние первой диагонали моста 1 и соответствующее...

Номер патента: 1381703

Опубликовано: 15.03.1988

Автор: Збродов

МПК: H03M 1/26

Метки: аналого-цифровой, естественной, избыточностью, кодах, самокоррекцией

...сдвига, в старший разряд которого записывается "1", после чего блок 7 стробируется сигналом Ыэ с выхода элемента 2 задержки, и в регистре 5 устанавливается новое состояние 1100000. Если за весь цикл преобразования помехи на входных цепях питания отсутствуют структурные сбои в устройстве, то в последующих тактах устройство работает по аналогии с первым тактом по известному алгоритму поразрядного кодирования.Для пояснения работы с самокоррекцией при ошибке предположим, что во втором такте сравнения произошел сбой в и-м старшем разряде устройства либо на входе АЦП возникла однотактная отрицательная импульсная помеха П . Тогда по аналогии с раси40 смотрением в элементе 14 сравнения по сигналу на шине 17 выполняется операция 0- Пс П, и Ы = 1....

Номер патента: 1381704

Опубликовано: 15.03.1988

Авторы: Кудряшов, Шишков

МПК: H03M 1/06, H03M 1/28

Метки: вала, код, поворота, угла

...3 формирует сигналы, пропорциональные синусу и косинусу углас, приведенного н первый октант,т.е, угла з.Путем линейного аналого-цифрово 45го преобразования определяется кодпрц этом н качестве опорногосигнала в АЦП 4 используется напряжение, пропорциональное сон, а вкачестве измеряемого - пропорциональ 50цое н 1 п ,Дапее код 8 в поступает на адресные входы ПЗУ 5, которое выполняетфункциональное преобразованиеагсд(Г,в) и формирует на выходе кодугла ц, поступающий на информационные входы блока 6 элементов ИСКЛЮЧАЮЩГГ ИЛИ, ца управляющий вход которор о пос гуцает младший разряд кода октацта. В результате н нечетных октантах код угла р проходит ца входымладших разрядон регистра 7 беэ изменения, а н нечетных октантахиннертируется. Тем...

Номер патента: 1381705

Опубликовано: 15.03.1988

Авторы: Дробышевский, Снигирь, Ярухин

МПК: H03M 1/30

Метки: импульсов, последовательность, сигналов, синусно-косинусных

...определяется направлением перемещения; В дальнейшем после обработки последовательности импульсов Ц, и 0можно формировать величину и знак перемещения, Блок 19 синхронизации формирует импульс начала отсчета, синхронизированный с импульсами последовательностей Б и Б Формула изобретения5 35 1. Преобразователь синусно-косинусных сигналов в последовательностьимпульсов, содержащий формировательсинусного сигнала, выход которогоподключен к входу первого компаратора и одному входу первого выпрямителя, другой вход которого соединенс прямым выходом первого компаратора,формирователь косинусного сигнала,выход которого подключен к входу второго компаратора и одному входу второго выпрямителя, другой вход которого соединен с инверсным выходом второго...

Номер патента: 1381706

Опубликовано: 15.03.1988

Авторы: Азаров, Арапов, Арапова, Волков, Стахов

МПК: H03M 1/42

Метки: аналого-цифровой, конвейерный

...по командам блока управления записывается в ре гистр 5 и анализируется шифратором 6, Признаком наличия отклонений весов разрядов является нарушение соотношения (1), что приводит к появлению запрещенных кодовых комбинаций, 20 Разрешенными, например, для кода "золотой" 1-й пропорции являются кодовые группы, состоящие из трех разрядов вида; 1 1 1 или 1 1 1. Невыполнение этого условия является 25 признаком увеличения погрешности преобразования выше допустимого уровняПри переходе к режиму Метрологического контроля сигнал "Режим работы", поступающий по шине 7, переводит КБ-триггер 16 в блоке ч управления в единичное состояние, разрешая работу тактового генератора 18, первый импульс которого переводит КБ- триггер 17 в единичное состояние,35...

Номер патента: 1381707

Опубликовано: 15.03.1988

Авторы: Климов, Мелешко, Морозов

МПК: H03M 1/50

Метки: время-код, квантования, усреднением, шага

..."1", разрешая прохождение импульсов опорного генератора1 через ключ 2 на тактовый вход счетчика 3 адреса, который подсчитываетколичество импульсов в течение времени + 1 , причем С равна задержке, сформированной кодоуправляемойлинией 6 задержки, 8 - измеряемыйинтервал времени. После поступленияпервых ш импульсов на тактовый входсчетчика 3 адреса (шТ =г где Т опериод импульсов опорного генератора) последний переполняется, а затем продолжает заполняться с нулевого состояния. Таким образом осуществляется вычитание иэ интервала времени + Т величины введенной ранеезадержки, что обеспечивает выравнивание (усреднение) условий измерениялюбого временного интервала времени,что и обеспечивает уменьшение дифференциальной нелинейности...

Номер патента: 1381708

Опубликовано: 15.03.1988

Авторы: Журавлев, Зотов, Корольков, Никитин, Панкратов

МПК: H03M 1/50

Метки: времени, интервала, код

...разрядность иквант напряжения аналогоцифрового преобразователя 15,Так как при этом на выходе элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 6 присутстьует нулевой сигнал, триггер 7 устанавливается в ноль что обеспечивает комму 1г 4тацию дополнительного кода (2 - 111)с выходов аналого-цифрового преобра 15зователя 15 на входы сумматора 3.Начало измерительного интервалаприходится на момент С 1 когда напряжение на выходе интегратора 13 убывает (фиг. 2 е), тогда20г БфТ= Т 2 И"могксТак как в этом случае на выходеэлемента ИСКЛЮЧАЮЦгЕЕ ИЛИ 6 присутствует единичный сигнал, обусловленный25нулевым состоянием выхода триггера8, триггер 1 устанавливается в единицу что обеспечивает коммутацию на11входы сумматора 3 прямого кода М 1 с1выходов преобразователя 15, 30По...

Номер патента: 1381709

Опубликовано: 15.03.1988

Авторы: Абаринов, Козусев

МПК: H03M 1/52

Метки: аналого-цифрового, интегрирующего, преобразования

...46,Работа устройства со вторым вариантом блока управления в первых двух55тактах принципиально не отличаетсяот изложенной. Различие заключаетсяв том, что счетчик во втором тактев течение времени Тинтегрирования Н работает в режиме вычитания, аЗтв третьем такте изменен порядок интегрирования е и 13 , В начале третьего такта при переключении триггера 42 триггер 43 устанавливается вц 1 единичное состояние, сигналом 1 с выхода 40 блока 21 управления через элемент ИЛИ 19 замыкается ключ 3Через элемент И 14 на вход реверсивного счетчика 46 поступают импульсы генератора 8, а реверсивный счетчик 46 работает в режиме суммированияПоскольку в счетчике был записан код И , то он обнулится при поступлении Я импульсов, Таким образом,хобеспечивается...

Номер патента: 1381710

Опубликовано: 15.03.1988

Авторы: Васин, Скобелев, Хритин

МПК: H03M 1/52

Метки: аналого-цифровой, малых, многоканальный, постоянных, сигналов

...Ьпосле чего вычисляется значение По результатам вычисления р, и г блок 4 определяет значения корректирующих коэффициентов;р, к 1Е1Р;+к 10 В г сфЕфСм 15 которые используются далее для определения Е Е = И,.А,-В,. 20Алгоритм программы работы блока 4представляет собой следующую последовательность действийвыдача сигналов на установку ключей 2 и 14 и переключателя 11 в исходное состояние;задержка на время переключения;сброс преобразователя 8;ввод номера выбранного канала (д);выдача управляющего сигнала на 30размыкание ключей 2 и 14 выбранногоканала;задержка на вермя преобразованияамплитуды сигнала 11;(см) в код Ипересылка кода М, из преобразователя 8 в блок 4;сброс преобразователя 8;установка ключей 2 и 14 в исходноесостояние.выдача...

Номер патента: 1381711

Опубликовано: 15.03.1988

Авторы: Глаголев, Смирнов, Фатеев

МПК: H03M 1/50, H03M 1/64

Метки: вала, код, поворота, преобразования, угла

...эти электрические сигналы во временные интервалы , иПеред началом преобразования поворачивают вал в диапазоне преобразованияугла, В блоке 5 при этом происходитсравнивание текущего значения т, сэталонными значениями 7. , которым1 фсоответствуют равномерно расположенные углы, При совпадениии Ю, в1 1блоке 5 вырабатывается команда,по которой в блоке 7 определяется разностьвременных интервалов А. -- Г111 1Разность с содержит в себе информацию о погрешности преобразованияблоков 1-4. Затем эта разность с 117.поступает в вычислительное устройство 7, которое определяет амплитудыи фазы пространственных гармоникпреобразования. Амплитуды и фазыпространственных гармоник погрешности преобразования запоминаются вблоке 8 памяти.В процессе...

Номер патента: 1381712

Опубликовано: 15.03.1988

Авторы: Бровко, Жук, Зайченко, Разлом, Смирнов

МПК: H03M 1/66

Метки: кода, сопротивление

...потенциала.Через резистор 13.2 протекает ток 12, равный:(10) Таким образом, ток 12, протекающий через резистор 13,2, зависит только от разности потенциала между выходными шинами 1 и 2, т.е, дополнительная нагрузка носит чисто резис,тивный характер. 30Через резистор 13.1 протекает ток 1 2равный 3 8) е в точке С го потенциал ционным усили рез резистор вный: тно Пусть напряженительно шины нулевдерживаемое операбудет Пб. Тогда ч5текает ток 1 р под м 10, 9 про 1- (Пл Пг) т и (5) ток 1 С учетом выраженийравен:1, = Ю,-Ц,) К Пб 021к,(П, -П )К Пусть напряжение на выходе третьего операционного усилителя 14 относительно шины нулевого потенциана бу 4 дет П. Тогда через резйстор 15 обратной связи протекает ток 13равный: 20) р О,21) 3)50 13 ( 2) О)...

Номер патента: 1381713

Опубликовано: 15.03.1988

Авторы: Коняшин, Коняшина, Сахабетдинов, Шилина

МПК: H03M 3/02

Метки: дельта-модулятор

...верхней частоты входного сигнала,поэтому выражения (4) и (5) практически всегда справедливы,Дельта-модулятор работает следующим образом.Входной аналоговый сигнал Фиг.2 л)с входа 7 поступает на первый входвычитающего блока 1, на второй входкоторого поступает аппроксимирующийсигнал (фиг. 2 а, пунктир) с выходаинтегратора 5. Разностый сигнал свыхода вычитающего блока 1 поступаетна вход порогового блока 2. Тактовыеимпульсы (фиг. 2 б) с выхода генератора 3 поступают на соответствующиевходы порогового блока 2, генератора4 случайных сигналов и сумматора 6.В момент поступления тактового импульса на тактовый вход пороговогоблока 2 на его выходе и соответственно на входе сумматора 6 появляется импульс (фиг. 2 в) постоянной амплитуды,...

Номер патента: 1381714

Опубликовано: 15.03.1988

Автор: Гребенко

МПК: H03M 3/02

Метки: дельта-декодер

...напряжения; С, - суммарная величина ступенчатого напряженияприращения, определяемая из системы-Е при Ь (С) = О,ггде 8(1) - символ двоичного сигнадапоследовательности Ь(С)в д-м такте,Ь;(С) - значение символа Б(1);+Е - уровень напряжения символа /Ь;(Т) = 1/,20-Е - уровень напряжения символа /Ь;(с) = О /.Дельта-декодер работает следующимобразом,На вход 9 дельта-декодера постулает с тактовой частотой (фиг. За)информационная последовательностьдельта-модулированного сигнала(фиг, Зб), которая записывается врегистр 1 сдвига по тактовым импульсам на входе 1 О, На фиг. 1 приведенпример дельта-декодера для случаяи = 4.В зависимости от числа одинаковыхсимволов в пачках входной последовательности Ь(С) на выходах соответстЗвующих...

Номер патента: 1381715

Опубликовано: 15.03.1988

Авторы: Журавлев, Комаров, Котович, Малашонок

МПК: H03M 3/02

Метки: дельта-кодер

...что необходимо для нормальной работы счетчика 11 в случае, когда в регистре 25 4 сдвига записаны единичные импульсы в соседних разрядах.Восстановление аппроксимирующего сигнала Б (С) в дельта-кодере осуществляется при помощи первого и вто рого арифметико-логического блоков 15 и 16, второго буферного регистра 14, делителя 17, дешифратора 19 и цифроаналогового преобразователя 18,ВПервый арифметико-логический блок 15 в каждом такте работы осуществляет основную операцию по формированию аппроксимирующего сигнала, сложение или вычитание двоичного числа, отображающего шаг квантования, с двоич ным числом, полученным в результате аналогичной операции в предыдущем такте, хранящимся во втором буферном регистре 14 и отображающим фактически...

Номер патента: 1381716

Опубликовано: 15.03.1988

Авторы: Комаров, Котович, Малашонок, Палков

МПК: H03M 3/02

Метки: дельта-кодер

...регистра 3 сдвига, элементов И 4,5, второго триггера 9 и третьего счетчика 12. На выходе элемента И 4 появляются короткие единичные импулвсы, когда в последовательности У встречаются два и более единичных символа, следующих подряд, которые, попадая на первый вход триггера 9, устанавливают его в единицу. На второй вход триггера 9 поступают короткие единичные импульсы с выхода элемента И 5 в те моменты, когда в сигнале 7 появляются два и более нулевых символа, следующих подряд. Эти импульсы устанавливают триггер 9 в нулевое состояние.Таким образом, состояние триггера 9 изменяется всякий раз, когда происходит смена знака пачек. Подсчет количества изменений состояния триггера 9 в течение интервала времени Т осуществляется третьим...

Номер патента: 1381717

Опубликовано: 15.03.1988

Авторы: Брюхович, Шкитин

МПК: H03M 7/12

Метки: кодов

...столбцов этих таблиц соответствует значению иифрь) аа кажлая 1 з трок одной цз позиций табл. 1 лпр которьх аЧ, ВследстЭ)цц эт 1 г Оца Обозначецп сочетанием цифр а и Ч лля которого эта пози ция была рассчитана. В каждой позиции таб.п. 3 записано точное значение цифры частного С а в каждой пози/ )ццц табл. 4 - точное значение цифры Остатка К 10ПроцесС: определения цифры частного ц цифры остатка по этим таблицам состоит в следующем, По значениям цифр а . и 1 обращаемся к табл. 1)табл. 3 и 4 не происходит и ца выходе устройства сразу же получаем точное значение цифр частного и остатка. В случае же, если а ( 1, происходит одновременно обращение к табл.320 и 4 и по сочетанию цифр а и 1, аФ )- выбираются позиции, хранящие значеие цифры...

Номер патента: 1381718

Опубликовано: 15.03.1988

Автор: Яковлев

МПК: H03M 13/19

Метки: данных, цифровых

...контрольное слово, соответствующее полному информационному слову Р - Р . Работа устройств 28аналогична описанной работе по пункту 1, только с выходов 14.4 устрой"тва 28,4 будет поступать полный син13817дром ошибки на выходы 35, а с выходов 17-15 устройства 28.4 будут поступать соответственно сигналы "Ошибка", "Одиночная ошибка" и "Многократ5ная ошибка на выходы 38-36 соответственно, А после приема всей информации из устройств 28 на вход 33 поступает импульсный сигнал сброса, покоторому происходит установка в исходное состояние блоков устройства 28.П р и м е р 3. Пусть для формирования контрольного слова на устройства 28 поступают соответственно информационные разряды (Р - П) вида0000000100001000, (Р, - 1,) вида10000000...

Номер патента: 1381719

Опубликовано: 15.03.1988

Авторы: Гвоздев, Горшков, Егоров, Петров, Типикин

МПК: H03M 13/27

Метки: исправления, кодах, обнаружения, ошибок, рида, соломона

...Затем начинается следующий цикл работы устройства.В течение первых шестнадцати тактов следующего цикла работы во время приема первых шестнадцати символов информационной последовательности следующего обобщенного кодового слона из вычислителячерез коммутатор 7 иблок Й сумматоров на выходы 15 устройства аналогично описанному выводятся вычисленные контрольные символы четырех базовых кодов Рида-Соломона предыдущего обобщенного кодового слова, поэтому начальная задержка в режиме кодирования составляет щестнадцать тактов или 16/60 = 4/15 обобщенного кодового слова. 1 ОВ режиме декодирования обобщенкое кодовое слово длиной 60 символов (240 бит), считываемое с внещней памяти, посимвольно,за 60 тактов поступает в вычислитель 1 остатков...

Номер патента: 1381720

Опубликовано: 15.03.1988

Авторы: Александров, Кузнецов, Николаев, Приходько, Рассомахин, Сорока

МПК: H03M 13/51

Метки: декодирующее

...о переходе устройства в режим коррекции. Таким образом, в режим коррекции устройство переходит в случае обнаружения ошибок блоком 6 как в первом Х 1, так 20 и во втором Х кодовых блоках.Коррекция сводится к иннертированию значений определенных разрядов кодового блока Х, которые определяются единичными разрядами вектора 25 ошибок Е1, 9 1 . Позиции кодового блока Х, подлежащие инвертированию, определяются методом перебора и задаются контрольным тестом Т . Мак) симально возможное число нариантов - 30 вектора ошибок 1 ;. соответствующих им тестов Т определяется соотнодшением 1,2 ), т.е. величиной Я2 -2, Таким образом, в режиме коррекции возможно Б циклов работы устройства.35 Номер ( теста Т задается состоянием счетчика импульсов 4....

Номер патента: 1329572

Опубликовано: 15.03.1988

Авторы: Коган, Сафир, Спасокукоцкий

МПК: H03M 7/02

Метки: кодирующее

...импульсной последавате,ьностью и могут формирОВ.ться кяк внутренним датчиком детектора 2, так и оступать От Внешнего генератора. Г примере схемной реализации для опг,изации построения устройства синкронизируюгие импульсы сформированы з;-.ешни генератором используемым для реализации и других функций в апи;:атуре (поэтому привецение этих .:-.язей на фиг 2 является неабязательСмена 10 лярности ВО ВхоДНОМ си 1 нЯ ле привсдит к гоявлению импульса ЗИМ 1 выходе сумматора па модулю два 10 ; в ,. соответственно детектора 2 ЗМ 1.Этим импульсом производится запись логической "1" в блок 1 памяти.Потенциал логический 0 с инверсного выхода блока 1 памяти поступа 5 ет на установочный вход Формирователя 4 интервала стирания, реализованного на двоичном...

Номер патента: 1383474

Опубликовано: 23.03.1988

Авторы: Колобаев, Куликов, Литвиненко

МПК: H03K 7/06, H03M 1/00

Метки: датчика, мостового, преобразования, сигнала, частотно-импульсное

...формируется по интегральному значениювходного напряжения и поступает на управляющий вход реверсивного счетчика 5, изменяя направление счета. Выходной код счетчика 5 управляет цифроаналоговым преобразователем 6 таким образом, чтобы его выходное напряжение уменьшало частоту следования импульсов управляемого генератора 4 и, следовательно, частоту следования на первом выходе формирователя 8, В установившемся состоянии частота следования этих импульсов близка к нулю и появление каждого импульса на выходе формирователя 8 вызывает изменение знака на выходе управляемого генератора 4 и, следовательно, реверс счетчика 5. Контроль установки нуля в устройстве осуществлен следующим образом. Импульсы с выхода задающего генератора 7 поступают на...
