H03M — Кодирование, декодирование или преобразование кода вообще

Номер патента: 1674372

Опубликовано: 30.08.1991

Авторы: Калошин, Погорецкий, Худыш

МПК: H03M 1/48

Метки: вала, код, поворота, угла

...смены кода в генераторе 1 иформирователе 11 по окончании в них переходных процессов. В результате на выходерегистра 4 формируется пилообразный код,сдвинутый по фазе относительно кода генератора 1 на величину, пропорциональнуювыходному коду Й. При этом осуществляется фильтрация высокочастотных помех сумматора 2, вызванных переходнымипроцессами. В блоке 5 формируются напряжения питания СКВТ 6 работает в режиме двухфазного фазовращателя, и на его выходах вырабатываются напряжения; Оз=К 10 ози( в+ М-а );04 = К 10 осаз ( в т + й - а ); где К - коэффициент передачи СКВТ 6,Блок 9 вырабатывает два квадратурных кода, пропорциональных зи м 1 и соз в с, из пилообразно изменяющегося кода генератора 1. После перемножения в блоках 7 и 8 выходных...

Номер патента: 1674373

Опубликовано: 30.08.1991

Авторы: Гордий, Крылошанский, Матвиив, Павлюков, Паскур

МПК: H03M 1/52

Метки: аналого-цифровой

...длительностью импульса на втором выходе формирователя 18. По окончании первого такта ключи 1 и 7 закрываются, а ключи 2 и 8 открываются. Ключ 13 остается закрытым, ключ 21 находится в нижнем положении.При этом на вход ОУ 5 через резистор 11 поступает отрицательное (относительно напряжения смещения на конденсаторе 12) напряжение ИОН 10. Направление изменения напряжения на выходе ОУ 5 изменяетсяна обратное, причем скорость изменениянапряжения остается постоянной и опреде 5 ляется, кроме значения напряжения ИОН10, соотношением резисторов 4 и 11 и значением сопротивления резистора 11. По достижении выходным напряжением на ОУ 5исходного уровня срабатывает компаратор10 9 и второй такт заканчивается, По сигналукомпаратора 9...

Номер патента: 1674374

Опубликовано: 30.08.1991

Авторы: Дроздов, Паламодов, Юлдашев

МПК: H03M 1/52

Метки: аналого-цифровой, температуры

...регистра 14.Рассмотрим возможные случаи исходного состояния элементов устройства и моменты времени, с которых начинается работа, Если триггер 15 находится в состоянии хо, то сигнал с инверсного выхода О-триггера 15 устанавливает О-триггеры 8 и 9 в нулевое состояние, тем самым блокируется прохождение сигнала с нуль-органа 6 и ожидается импульс переноса с реверсивного счетчика 10, Разрешение следует "1" с О-триггера 9. Реверсивный счетчик 10 работает в режиме вычитания, так как на выходе триггера 16 выставляется сигнал "0" с помощью двух "1" на входах Я и Й, Импульсом приведения схемы в исходное состояние является импульс переноса с реверсивного счетчика 10, так как счетчик работает и не заблокирован, а О-триггер 17 большее время находится...

Номер патента: 1674375

Опубликовано: 30.08.1991

Авторы: Басий, Билецкий, Дидыч, Сташкив

МПК: H03M 1/66

Метки: делитель

...представлена функциональная схема делителя тока.Делитель тока содержит основной 1 и дополнительный 2 блоки деления тока, первый 3 и второй 4 отражатели токов. Каждый из блоков 1 и 2 деления тока выполнен на и транзисторах 5.1-5,п и 6,1-6.п соответственно.Делитель тока работает следующим образом,Входной опорный ток о поступает на объединенные эмиттеры транзисторов 5.1- 5,п основного блока 1 деления тока, в коллекторах которых формируются разрядные токи, величины которых распределены, например, по двоичному закону и со 2 ответствуют соотношению 1;1;2:4;.;2", 8 этом случае количество эмиттеров транзисторов 5,1-5,п или площади их эмиттерных переходов, или количество одинаковых параллельно соединенных транзисторов в каждом разряде блока 1...

Номер патента: 1674376

Опубликовано: 30.08.1991

Авторы: Кузнецов, Монец, Онышко

МПК: H03M 1/82

Метки: кода, сигнал, широтно-импульсный

...счетчик 3 код с входной шины 8 и устанавливает О-тригге ры 4 и 5 в "1". Это определяет момент начала 3 Ъь каждого периода широтно-импульсного сиг- (ф) нала. О-триггер 4 и элемент И 6 запрещают прохождение одного импульса на вычитаю с, щий вход счетчика 5. Во второй половине временного интервала, когда счетчик 3 установлен в состояние 00.0, формируется сигнал заема, который через элемент ИЛИ-НЕ 7 устанавливает в "0" О-триггер 5 и тем самым заканчивает формирование широтно- импульсного сигнала. Длительность положительного импульса, сформированного на выходной шине 9вторым О-триггером 5, определяется формулойТ =(М+ 1)т,где И - код на входной шине 8;т - период генератора 1 импульсов,При коде на входной шине 8, равном 11,1, скважность...

Номер патента: 1674377

Опубликовано: 30.08.1991

Автор: Тимченко

МПК: H03M 3/04

Метки: дельта, многоуровневой, модуляции

...формируется некоторая случайная последовательность (К), имеющая заданный по входам 10 закон распределения и нулевое среднее, Двоичный сумматор 3 выполняет суммирование значе 10 ний с выходов квантователя 2 и преобразователя 7 Я 1 ) = Р )+ Кь в результате чего на(х)выходах 11 формируется дельта-модулированный сигнал, равный указанной сумме,Одновременно значение Ь поступает на входы накапливающего сумматора 5, где суммируется при поступлении очередного тактового импульса с содержимым накапливающего сумматора 5, выходной сигнал которого, преобразованный ЦАП 4 в 15 20 Таким образом, в устройстве производится разрушение регулярной структуры шума квантования разностного сигнала, выаналоговую форму, является сигналом аппроксимации Я(1)...

Номер патента: 1674378

Опубликовано: 30.08.1991

Авторы: Дашковский, Королюк, Павлов

МПК: H03M 7/00

Метки: кода, последовательного, приемник

...внешнего устройства, производится запись адресного байта принимаемой информации (сигнал "Зап, 1", см, таблицу)по сигналу "Запрос" внешнее устройство считывает принятую информацию (млад ший, старший, а при необходимости и дополнительный байт, по установкам "Чтен.2," "Чтен, 3", "Чтен. 4" согласно приведенной таблице) и записывает адресный байт следующего ожидаемого слова по установ ке "Зап. 1" согласно таблице.Далее цикл повторяется.Общий режим работы приемного устройства определяется единичным потенциалом режима (ПР) и отличается от 45 селективного режима тем, что адрес принимаемой информации не задается внешним устройством, а принимаются с линии связи все слова. По сигналу "Запрос" считываются все четыре байта принятого слова по ус...

Номер патента: 1674379

Опубликовано: 30.08.1991

Авторы: Зайцев, Музыченко, Рыжевнин

МПК: H03M 7/18

Метки: вычета, модулю, произвольному, формирования, числа

...состоянии, при котором на его инверсном выходе имеется единичный сигнал, разрешающий прохождение сигнала с выхода элемента И 13 через элемент И 16 и элемент ИЛИ 15 на вход разрешения записи счетчика 14, в который при этом записывается код остатка по модулю К веса очередного разряда входного кода с выхода счетчика 5 по модулю, равный сй/2Сигнал с выхода элемента ИЛИ 15 поступает также на входы сброса делителя 7 и блока 2 синхронизации, возвращая их в исходное состояние, и на вход записи счетчика 11, в который при этом записывается код числа К/2), Если код в остатка веса обрабатываемого разряда - нечетный, то на выходе младшего разряда счетчика 5 по модулю имеется единичный сигнал, который поступает на вход элемента И 8. При этом...

Номер патента: 1674380

Опубликовано: 30.08.1991

Авторы: Аракелян, Арутюнян

МПК: H03M 7/22

Метки: кодов

...второму и третьему входам элемента ИЛИ, выход которого является выходом устройства, выход первого элемента И соединен с первым информационным входом первого мультиплексора, выход первого элемента неравнозначности соединен с первым входом второго элемента И, выход которого соединен с вторым и третьим информационными входами первого мультиплексора и первым информационным входом второго мультиплексора, выход второго элемента неравноэначности соединен с первым входом третьего элемента И, выход которого соединен с четвертым информационным входом первого мультиплексора, вторым и третьим информационными входами второго мультиплексора и первым информационным входом третьего мультиплексора, выход третьего элемента неравнозначности соединен...

Номер патента: 1674381

Опубликовано: 30.08.1991

Авторы: Зайцев, Оприско, Опритов, Середа

МПК: H03M 9/00

Метки: кода

...1 сдвига (на Р/Я- входе "0") переводится в режим последовательного сдвига информации. Появление "1" на втором входе элемента И 9 обеспечивает прохождение импульсов сдвига на С-вход регистра 1 сдвига для обеспечения следующей операции преобразования параллельного кода в последовательный.Появление "0" на С-входе регистра 4 также подготавливает условия для записи информации в выходной регистр 4, причем в этом случае "0", поступающий на Я-вход ВЯ-триггера 7. не изменяет предыдущего нулевого состояния ВЯ-триггера 7, в который он был переведен сигналом "Запись". При этом в и-м разряде коммутатора 5 устанавливается "0",По очередному сигналу "Запись" (фиг. 2 б) информационный блок, установленный на информационном входе-выходе 8 (фиг. 2,...

Номер патента: 1674382

Опубликовано: 30.08.1991

Авторы: Беликов, Жигора

МПК: H03M 9/00

Метки: кода, параллельный, последовательного

...приема преобразованных кодограмм и выходов 16 внешней нагрузкой.До появления на входе 13 очередной (в том числе в первой) из т преобразуемых и-разрядных кодограмм, каждая из которых начинается с маркера, преобразователь находится в первом режиме работы,В этом случае с приходом маркера очередной кодограммы (в том числе и первой) сигнал единичного уровня с входа 13 через элемент И 5, подготовленный к срабатыванию единичными потенциалами, поступающими с инверсного выхода триггера 3 и инверсного выхода старшего разряда регистра 1, одновременно с приходом очередного СИ с входа 14 поступает через элемент ИЛИ 7 на вход синхронизации регистра 1, Кроме того, сигнал с входа 13 с задержкой, равной длительности срабатывания элементов И 5 и ИЛИ...

Номер патента: 1674383

Опубликовано: 30.08.1991

Авторы: Красиков, Николаев, Седов, Ткаченко, Щербина

МПК: H03M 1/26, H03M 13/03

Метки: код, преобразования

...том, что в 1-кодах, таких как оптимальн ый т-код, оптимальная с-система счисления, пакетная оптимальная форма шкода, в символьных, циклических и других помехоустойчивых кодах, где возможно определение не только самого факта возникновения ошибки, но и характера, т,е, типа ошибки "0" 41" или "1-"О", создается возможность автокоррекции с регулируемым уровнем порога приема в зависимости от характера ошибок.Пороговый блок 1 предназначен для приема входного потока сигналов с входа 5 и принятия решения по соответствующему синхроимпульсу о значении сигнала "1" или "0",Цифроаналоговый преобразователь 2 по входным данным со счетчика 3 устанавливает необходимый уровень приемного порога порогового блока 1, преобразует дискретную величину уровня...

Номер патента: 1674384

Опубликовано: 30.08.1991

Авторы: Гаврилов, Карпов

МПК: H03M 13/05

Метки: дискретной, закодированной, информации, кодом, корректирующим, приема

...40 сигналом Уб сбрасывает счетчик 22. Через время, равное длительности кодовой комбинации (к этому моменту правильно принятая кодовая комбинация уже записана в накопитель 6), сигнал с дешифратора 20 через элемент 23 задержки устанавливает триггер 25 в "1" и через элемент И 30 и ИЛИ 39 формирует сигнал УЗ типа С для считывания содержимого регистра 11 в накопитель 6. Одновременно формируется сигнал У 2 типа С через элемент 27 и элемент ИЛИ 38 для управления записью в накопитель 6.В рассматриваемой ситуации в регистре 11 записаны комбинации, накопленные на длине первой блокировки, в регистре 18 записаны соответствующие им признаки, Считывание кодовых комбинаций из регистра 11 производится в ускоренном темпе импульсами сдвига типа С до...

Номер патента: 1676099

Опубликовано: 07.09.1991

Авторы: Бичуцкий, Бородянский, Моравский, Сурженко

МПК: H03M 1/00

Метки: информации, преобразования

...Если сигнал обрабатываемого канала вышел за границы диапазона, импульс опроса проходит на его выход и далее на вход блока 1", с выхода которого поступает на соответствующий вход счетчика 11, осуществляя соответствующую модификацию кодаомера поддиапазона. На выходе счетчи, а 11 устанавливается код диапазона пре"бразования сигнала по выбранному квалу, Этот код поступает на соответствующие входы регистров 14 и 15 и ОЗУ 7. Б регистре 15 при этом хранится код диапазона преобразования сигнала предыдущего кяналя. Очередным (четвертым) импульсом синхронизатора 8 в регистр 14 записываются коды поддиапазонов с выхода счетчика 11 (преобразуемого сигнала) и с выхода регистра 15 (сигнала, преобразованного по предыдущему каналу), а в регистр...

Номер патента: 1676100

Опубликовано: 07.09.1991

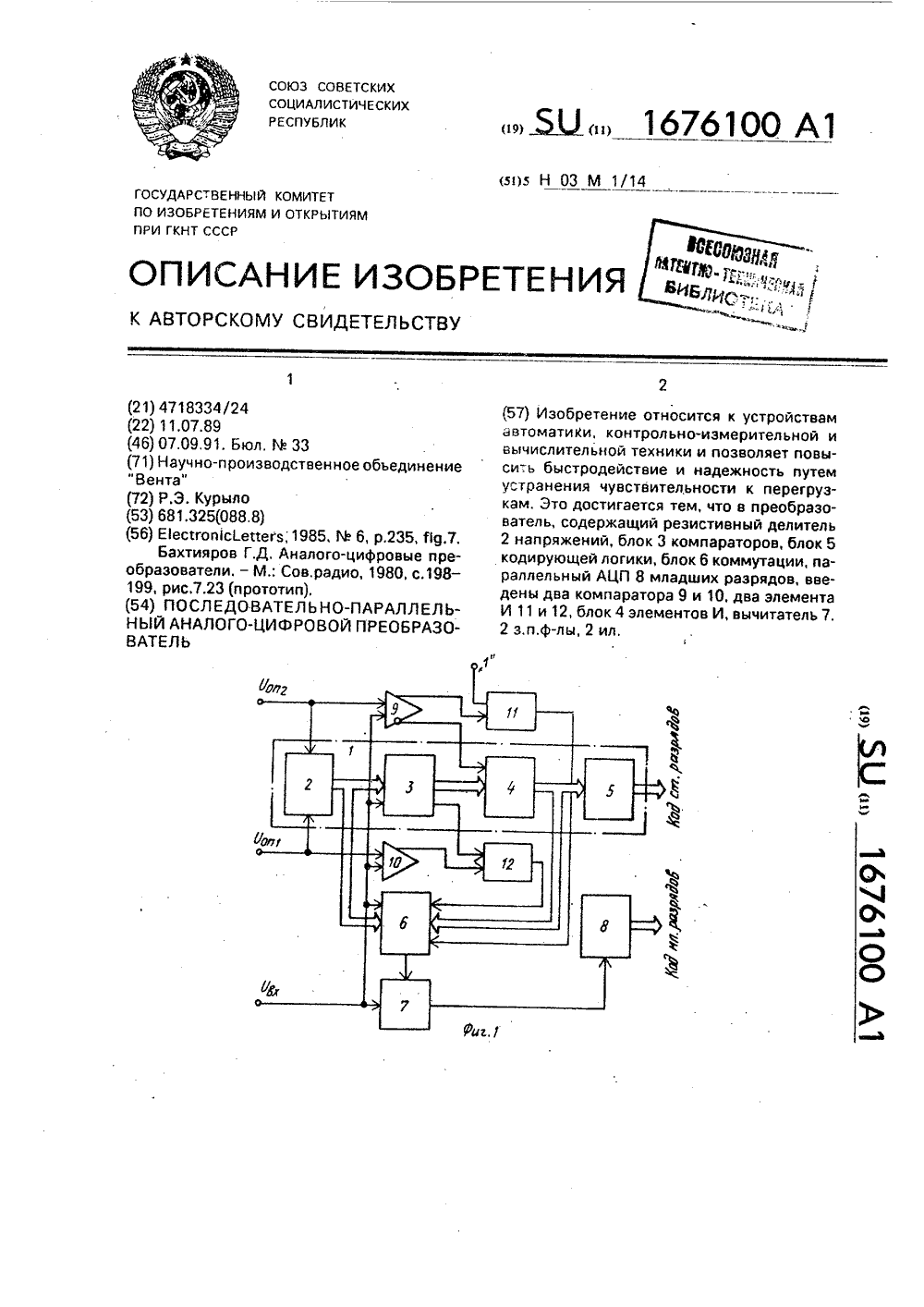

Автор: Курыло

МПК: H03M 1/14

Метки: аналого-цифровой, последовательно-параллельный

...пределы, установленные напряжениями ООЛ 1 и Ооп 2, на выходе блока появляется напряжение. равное входному напряжению. Передаточная характеристика блока б состоит из трех участков: линей- НОГО, ГДЕ Оах =. Овх ПРИ ОвхОоп 1: ступенчатого при Ооп 1ОвОоп 2 и линейного Оых = Овх при ОвхОоп. Это обеспечивает максимальное дифференциальное напряжение на входе вычитателя 7, равное величине кванта напряжения АЦП 1 старших разрядов, и исключает перегрузку вычитателя. В случае замены генератора 17 резистором АЦП может быть достигнуто большее быстродействие за счет более короткого процесса установления напряжения на выходе блока б, Однако, в данном случае не выполняется условие равенства коллекторных токов в транзисторах дифференциальных пар 13, 16 и...

Номер патента: 1676101

Опубликовано: 07.09.1991

Авторы: Габидулин, Лейбович

МПК: H03M 1/22

Метки: код, перемещения

...в код содержит синусно-косинусный датчи (СКД) 1, делители 2 и 3 напряжения, блоки 4 и 5 компараторов, блок 6 преобразования кодовПреобразователь работает следующим образом,СКД 1 вырабатывает синусный О и косинусный Ос сигналы в функции перемещения. С помощью делителей 2 и 3 напряжения двухфазные сигналы О и Ос преобразуются в многофаэную систему напряжений, При этом делители 2 и 3 выполнены в виде цепочки последовательно соединенных резисторов с отводами. Номиналы резисторов делителей 2 и 3 выбираются из условия получения равного сдвига по фазе между любыми двумя соседними выходными напряжениями делителей 2 и 3. Компараторами блоков 5 и 6 выходнце сигналы делителей 2 и 3 преобразуются в однопеременнцй двоичный код, который блоком 6...

Номер патента: 1676102

Опубликовано: 07.09.1991

Автор: Титов

МПК: H03M 1/24

Метки: код, перемещения, фотоэлектрический

...информации об угле поворота в диапазоне 0-360. При этом информация выдается относительно единственного нулевого положения, которым является совпадение нуль-переходов сигналов 25 и 26 и которое принимается за начало отсчета. перед каждым фотоприемником 5 - 7 располагаются окна считывания индикаторного лимба 4, ширина которых равна или пропорциональному числу шагов штрихов соответствующих растровых дорожек, то в пределах каждого окна считывания обеспечивается постоянное пропускание растров, независящее от пространственного расположения штрихов растров по отношению к окну считывания, чем исключаются ошибки,5 10 15 20 25 30 обусловленные амплитудной модуляцией иискажениями формы выходного сигнала,Для исключения ошибок преобразования...

Номер патента: 1676103

Опубликовано: 07.09.1991

Авторы: Брондукова, Зенин, Коробко, Наконечный

МПК: H03M 1/52

Метки: аналого-цифровой

...ь 1), числовой эквивалент времени 1 н 2 И 2 = 499ь; 10)3В комментариях к прогоамме (табл.3)указаны конкретные контрольные коды иузлы АЦП и блока 10, На фиг.2 приведеныдополнительные обозначения, поясняющиепрограмму,Программируемая логическая матрицаможет быть выполнена по следуюьцему алгоритму.Входные переменные по порядку обозначают Х 1,Х 2,Хз,Ха,Х 5,Х 6. Выходные сигналы, управляющие (шина 19), обозначаютсоответственно У 1 У 2 УзУ 4 У 7 Уе. В табл.4представлены переключательные функциидля основного алгоритма, где Х - произвольное состояние.У 1 = Х 1 фХзХ 4 У 5 Хб;30У 2 " Х 1 Х 2 ХзХ 4 Х 5 Хб + Х 1 Х 2 ХзХ 4 Х 5 Х 6;Уз = Х 1 Х 2 ХзХ 4 Х 5 Хб + Х 1 Х 2 ХзХ 4 Х 5 Х 6;У 4 = Х 1 Х 2 ХзХ 4 Х 5 Хб + Х 1 Х 2 ХзХ 45(5 Х 6;У 7 = Х 1 Х 2 ХЗХ 4...

Номер патента: 1676104

Опубликовано: 07.09.1991

Авторы: Карпенко, Людоговский, Ткачев

МПК: H03K 5/19, H03M 13/13

Метки: кодов, линейных, необнаруживаемых, ошибок

...информационных символом для )-го кодового слова, В первом такте работы, когда во входном регистре 1 записана нулевая комбинация, на выходе элемента ИЛИ - НЕ 5.1 в селекторе 5 состояний входного регистра формируется единичный сигнал, переводящий триггер 7 в единичное состояние и отпирающий элемент И 8 для прохождения тактовых импульсов на элементы 11, Элемент 9 задержки обеспечивает задержку тактовых импульсов на время, требуемое для прохождения сигналов в кодопреобразователе 10.На каждом такте осуществляются следующие операции,Сигналы с выходов входного регистра 1 поступают на входы регистра 2,5 кодового слова в блоке 2 кодирования как непосредственно, так и через элементы 2.1, 2,2, 2.3 и 2,4, в результате чего в регистре 2,5...

Номер патента: 1681383

Опубликовано: 30.09.1991

Авторы: Кисилевский, Лунин, Махненко

МПК: H03M 1/24

Метки: напряжение, перемещения

...что импульс из Тр всегда соответствует заднему фронту импульса Тсак, Этот импульс используется для установки триггера 10 и триггеров 17 и 18, Импульс,64 (Тз) всегда соответствует переднему фронту импульса Тсак и используется для установки триггера 9,Известно, что полярные координаты контролируемой точки обьекта при использовании широтно-фазоимпульсного анализатора (2) определяются выражениями:р=2 ла;о=2 л (5) где а - постоянная спирали Архимеда. Подставляя (3) и (5), получимта +га , т,т+т и р =гха ф(6)Канал формирования координаты (р состоит из источника 19 опорного напряжения, ключей 20, 21; интегратора 25 и устройства 27 выборки-хранения. В каждом цикле работы канала осуществляются:интегрирование интегратором 25 выходного...

Номер патента: 1681384

Опубликовано: 30.09.1991

Авторы: Вишенчук, Гитшов, Каганов, Конопкин, Курдыдык, Ткаченко, Холоша, Чеховский

МПК: H03M 1/52

Метки: аналого-цифровой, интегрирующий

...б стремится к нулю (фиг, 4 з), по достижении которого срабатывает компаратор 10, Сигналами В и Н блока 18 (фиг. 4 в, ж) ключи 3 20 и 19 размыкаются, а сигналом С (фиг, 4 г) ключи 3 и 11 (фиг. 4) замыкаются. Длительность импульса управления Н ключом 19 (фиг, 4 ж) равна времени переходного процесса при замыкании обратной связи, после 25 окончания импульса Н (фиг. 4) ключ 19 замыкается, включая конденсатор 12 в цепь кор ректирующей обратной связи, До начала следующего цикла измерения на конденсаторе 12 происходит запоминание напряже ния дрейфа усилителя б. компаратора 10 и повторителя 13 и разности напряжения Ос и напряжения в точке Г. Длительность интервала Т 2 однозначно определяет величину и полярность измеряемого напряжения....

Номер патента: 1681385

Опубликовано: 30.09.1991

Авторы: Куликов, Семенов

МПК: H03M 3/04, H03M 7/30, H04N 7/12 ...

Метки: кодер, сигнала, телевизионного

...реализовывать на ППЗУ, точкой для Ьзгпах является точка Ь 0 = 255 (см,Блок 26 по конструкции аналогичен бло- Фиг. 2), В противном случае на выходах комку 25. При этом четыре преобразователя ко мутатора 18 будет код 765. Выбранный дов, входящих в него, программируются по опорный код подается на блок 24 сравнения выражениям (3). кодов, на другие входы которого подаетсяКодер работает следующим образом. код Ьг, Результат сравнения в виде "1" (если На вход блока 1 временных задержек код Ь 0255), или "0" (если код Ьг255) поступзет видеосигнал в цифровом виде. В 15 передается на вход коммутатора 20, на друблоке 1 осуществляется формирование ко- гой вход которого подается бит знака Ьз, дируемой группы из четырех восьмираэряд- В блоке 25...

Номер патента: 1681386

Опубликовано: 30.09.1991

Авторы: Жолондзь, Кобрин

МПК: H03M 5/04, H03M 5/18

Метки: биполярного, кода

...первой и второй оптопар 5, 6 соединены последовательно один с другим и с ограничителем 4 тока, Благодаря постоянно протекающему в этой цепи току они находятся в постоянно возбужденном состоянии, а соответствующие фото- диоды нэ своих выводах генерируют разность потенциалов, При амплитудных флуктуациях входных сигналов на соответствующую величину изменяются и опорные напряжения, поступающие на инверсные входы компараторов 7 и 8. Таким образом, уровень сравнения входных сигналов смещается в требуемую сторону. Для установки этого уровня служит делитель, выполненный на ограничителях 1 - 3 тока, с помощью которого входной пороговый уровень приводится к пороэогому уровню, формируемому оптопарами 5, 6. Формула изобретения Преобразователь...

Номер патента: 1681387

Опубликовано: 30.09.1991

Авторы: Красиков, Ткаченко

МПК: H03M 13/51

Метки: адаптивного, дискретных, приема, сигналов

...из содержимого сумматора 9 1-канала.Узел 10 сравнения анализирует состояния сумматоров 9 и выбирает сумматор 9 1-канала, так как он находится в наименьшем состоянии, Узел 10 переключает мультиплексор 6 на 1-й вход, Таким образом, информация считывается с 1-го канала (демодулятор - декодер),Если условия прохождения сигналов изменились и канал связи перешел в 1+1-е состояние, то теперь оптимально работает демодулятор 1 1+1-канала и, соответственно, декодер 2 1+1-канала выдает меньшее число ошибок и наиболее достоверная информация поступает не в регистр 4 1-канала, а в регистр 4 1+1-канала, состояние сумматора 9 1+1-канала становится меньше и блок 5 управления переключает мультиплексор 6 на 1+1 вход,Предлагаемое устройство позволяет...

Номер патента: 1681388

Опубликовано: 30.09.1991

Авторы: Квелашвили, Малофей, Николаев, Сорока, Чистяков

МПК: H03M 13/51

Метки: декодирующее

...вход которого поступает сформированный однавременно с поступлением блока х 2 вектор несовпадения блоков х 1 и х 2 с выхода сумматора 10 по модулю два, Сформированные таким образом сигналы поступают с выхода элемента И 39 на вход сумматора 38 па модулю два, где осуществляется сложение с кодовым блоком х 2. Таким образом, полученный кодовый блок хз с выхода сумматора 38 по модулю два записывается одновременно в регистр 37 и блок 34 обнаружения ошибок, Так как на первых двух входах элемента И 20 присутствует одиночный потенциал, снимаемый с инверсных выходов триггеров 8 и 9, находящихся в нулевом состоянии, то импульсы несовпадения кодовых блоков х 1 и х 2 (вектор ошибок Е) через элемент И 20 последовательна заполняют регистр 5 сдвига....

Номер патента: 1683173

Опубликовано: 07.10.1991

Авторы: Абрамов, Попова

МПК: H03M 1/50

Метки: асинхронной, двоичный, импульсной, код, последовательности

...этих импульсов происходит следующим образом.Отрицательный перепад частоты Ро син хронизируется отрицательным перепадомтактовой частоты Ет с помощью триггера 8 и инверторов 9 и 10. С помощью схемы, реализованной на триггерах 11 и 12, по импульсу с выхода триггера 7 синхронизированный 25 отрицательный перепад частоты Ро, свидетельствующий об окончании времени обработки, превращается на выходе триггера 12 в импульс длительностью - , "привязанЕтный" к моменту окончания периода обработки, С помощью логических схем этот одиночный импульс длительностью2 Рт35 свидетельствующий об окончании периодаобработки, делится на два импульса дли. тельностью - (на импульс "Сброс" на выРтходе элемента И 13 и импульс "Запись" на выходе элемента И...

Номер патента: 1683174

Опубликовано: 07.10.1991

Авторы: Андреев, Баранов, Ермолаев

МПК: H03M 1/52

Метки: времени, интервал

...Обн)Яетгщя тге ГИИ Ь) РИГГВРЬь, ОТКЛЮЧЭЯ ВТОООЙ ОЛОК 16 СбрОСЭ, аТоигьРр 1 ) 08 ОХОДИТ ь СО "ТОПНИ 8 1 р.3 Р ШЭЯ ГьРОХОждение СИГНЭЛЭ ЧВРеэ ПВРВЫЙз менг И 14 и запрещая через Второи:;ент И 23. Состояние Второго Г)-триггера 18остается прежним, т,е, нулевым. При этомединичный Я)овень п 6 рвОГО элемента И 14СТКРЫВЭ 8 Т П 8 РВЫЙ КЛК)Ч 3, С ПОМОЩььо КОТО"РОГО нэ первыЙ ВКОД перВОГО интеГрэторэ 2пОДэетсЯ обРЭЭЦовый ток )о, В РВЗУльтэтеРЬьХОДь 06 НЭПРЯ)КВНИ 8 ВТОРОО ИНТВГРЭТООЭ. изм 6 няется От нуля по законуО 22 - ",1 Охоть а первого интегратора 2 - от начальных условий, обусловленных предыдущим тактом О 21, ПрИ Т:(Т 2 - То) ПО ЗаКОНуОх 15 Т 1 Х 1О 12 -- Т + - . В 1 о б 1где В 1 - сопротивление первого интегратора 2,В момент времени...

Номер патента: 1683175

Опубликовано: 07.10.1991

Авторы: Байдиков, Иванов, Кормильцев, Человечков

МПК: G01V 3/08, H03M 1/60

Метки: код, периодического, преобразования, сигнала, электрического

...в счетчиках 14 остаются нулевые кодь 1, а в блоках 16 не записываются коды К 1, К 2,В регистры 2 и 3 памяти из блока 1 кодирования записывается следующая пара кодовых слов Кз, Кл,фиг,2 з, и), В блоке 9 вычитания вновь определяется аосолютная разность Ь К 2 =Кэ - К 41, а в блоке 5 меньший код гпмнп (Ф 3 з(, К 4, С четвертого выхода блока управления на входы счетчика 11 импульсов и автогенератора 8 поступает следуюций второй) импульс длительностью Л гфиг,2 ж), Передним фоонтом этого импульса счетчик 11 импульсов устанавливается в нулевое состояние, и разрешается поохождение импульсов в течение интервала времени с автогенератора 8 на информационный вход счетчика 11 импульсов фиг,2 н). Эти импульсы изменяют последовательно содержимое с нуля...

Номер патента: 1683176

Опубликовано: 07.10.1991

Автор: Басий

МПК: H03M 1/66

Метки: автокалибровкой, цифроаналоговый

...2 формирует на25 своих выходах импульсные сигналы г,д,е,ж,(фиг,4 г-ж). Логическое устройство 36 путемобработки сигналов е,ж, а также сигналовс,к,л,м с выходов второго счетчика 35 и второго дешифратора 38 формирует остальные30 выходные сигналы БУ 4,Логическое устройство 36 реализуетсяпо следующему алгоритму;Вых,1 слд Вых. 5 сюклкВых,2 ся жук сджлл35 Вь 1 х,3 Ь,елм Вых 6 д(еис)с лжи(мгл) снеВых.4 дедс Вых. 7 скодБых,б слцтигде УЯ- символы логических операций ИЛИ и40 И соответственно.Сигнал (фиг.бв) с выхода элемента И -НЕ 39 поступает на тактовый вхсд первого(реверсивного) счетчика 34 импульсов, работающего в режиме вычитания с загрузкой45 кода предустановки с выхода ПЗУ.40, Дляэтого импульс "Заем", возникающий присовпадении нулевого...

Номер патента: 1683177

Опубликовано: 07.10.1991

Авторы: Дашковский, Королюк, Павлов

МПК: H03M 7/00

Метки: кода, передатчик, последовательного

...- "лог.1"), при котором кода. Простробированная информация поступает через элемент 9 И на формирователи 12.1 - 12.п и непосредственно на ,:;:,:;, 5 четности передаваемой посылки, К моменту прохождения 32-го разряда на выходе слова выдаются непрерывно с паузой между ними, равной 4 бита; и старт-стопный режим работы 132-й разряд "Лог.0"), при котором слова выдаются по одному с любой 20 паузой между ними, определяемой внешним устройством,Непрерывный режим работы передатчика определяется следующими временными установками. После системного сброса, определяемого внешним устройством, производится ввод информации в передатчик последовательного кода, для чего: на входе 16 данных ДОД 7 устанавливаются необходимые данные; на входе 17 адреса АО,А...
