H03M — Кодирование, декодирование или преобразование кода вообще
Преобразователь угла поворота вала в код
Номер патента: 1365355
Опубликовано: 07.01.1988
Автор: Бойко
МПК: H03M 1/64
Метки: вала, код, поворота, угла
...совпадают с прохождением соответствующими входными напряжениями нулевого уровня. Сдвиг по фазе между сигналами на выходах нуль-органов 4 и 6 пропорционален углу поворота ротора фазовращателя 3. Сигнал на выходе нуль-органа 5 отстает по фазе от сигнала на выходе пуль органа 4 на Т/2, На выходах формирователей 7, 8 и 9 по отрицательному фронту входных сигналов формируются короткие импульсы.На информационный вход п-разрядного счетчика 11 от генератора 1 поступают импульсы частотой Г, Импульсом формирователя 9 счетчик 11 устанавливается в исходное состояние, тем самым задается начало отсчета. По отрицательному фронту сигнала на выходе. нуль-органа 4 на выходе триггера 12 устанавливается нулевой сигнал разрешающий заполнение (и)-...
Преобразователь кода в период повторения импульсов
Номер патента: 1365356
Опубликовано: 07.01.1988
Авторы: Белюх, Бессмертный, Лавров, Штырев
МПК: H03M 5/08
Метки: импульсов, кода, период, повторения
...через блок 6 ключей всчетчик 7 происходит запись числа001. Тем самым осуществляется преобразование кода числа 001 в периодследования выходных импульсовПри записи числа 000 (ноль) в счетчик 7 элемент И 9 закрывается нулевым уровнем с прямого выхода младшего1разряда счетчика 7, а единичныеуровни с выхода элемента ИЛИ-ИЕ 8 иинверсного выхода счетчика 7 черезэлемент И 10 и блок 6 ключей удерживают в счетчике 7 код числа 000.Таким образом, преобразовательпреобразует коды чисел больше нулевого числа в период повторения импульсов. При нулевом значении кодавыходная последовательность отсутствует, при этом выходные импульсыимеют такую длительность, как и входные импульсы.При подаче на управляющий входпреобразователя сигнала единичногоуровня...
Преобразователь двоичного кода в уплотненный код
Номер патента: 1365357
Опубликовано: 07.01.1988
Автор: Сорокин
МПК: H03M 7/00
Метки: двоичного, код, кода, уплотненный
...в том,ходного кода и подачи на управляющий вход преобразователя единичногосигнала начинается преобразованиеисходного кода. Временное описаниеработы .преобразователя должно проводиться с учетом отношения временисрабатывания триггера 2 по счетномувходу и времени срабатывания цепочки, состоящей из элемента И 3 и триггера 2 при его установке по Б-входу.Состояние триггеров 2 рассмотрим через интервалы времени й 1, равныесумме времен срабатывания элемента.И 3 и триггера 2 по Б-входу. Дляопределенности примем, что этот интервал в два раза меньше временисрабатывания триггера 2 по счетному входу, Интервал ь 1 рассматриваемкак длительность такта работы преобразователя. Состояние триггеров 2 в65357 5 10 15 2025 30 35 3 130,17 такты, разделенные...
Устройство для контроля кода ” из
Номер патента: 1365358
Опубликовано: 07.01.1988
Автор: Ладохин
МПК: H03M 7/22
Метки: кода
...второго счетчика соединены с соответствующими входами первого элемента ИЛИ, выход которого соединен с первым входом первого элемента И, выход которого соединен спервым входом второго элемента ИЛИ,входы разрешения записи первого, второго счетчиков и входы установки в"О" первого, второго триггеров объе-:динены и являются управляющим входом устройства, вторые выходы второго, первого счетчиков соединены свходами установки в "1" соответственно первого, второго триггеров, прямой и инверсный выходы первого триг 11365358Изобретение относится к автоматике, вычислительной технике и может использоваться для контроля цифровых устройств.Целью изобретения является расширение области применения путем контроля любого числа разрядов и-разрядного...
Устройство связи с дельта-модуляцией
Номер патента: 1365364
Опубликовано: 07.01.1988
Авторы: Блат, Ловинский, Усанов
МПК: H03M 3/00, H04J 13/00
Метки: дельта-модуляцией, связи
...у(с) сигнала логического "0" АЛБ 13 уменьшает цифровой код, выставленный на предыдущем такте на величину, задаваемую кодопреобразователем 11, а при наличии в цифровой последовательности у(г.) сигнала логической "1 - увеличивает на ту же величину. Для этого на управляющий вход АЛБ 13 подается цифровая последовательность у(С) с первого выхода регистра 5. На вторые входы АЛБ 13 с выходов буферного регистра 14 подается цифровой код, сосоответствующий величине напряжения аппроксимации на предыдущем такте. Для защиты от ошибок аппроксимации на границах динамического диапазона, возникающих в АЛБ 13, входы ш старших разрядов из общего числа выходов и АЛБ 13 заведены на блок эквивалентности 18, где шс и. Число разрядов п - ш зависит...
Способ преобразования аналоговых сигналов в цифровой код с коррекцией результата
Номер патента: 1367154
Опубликовано: 15.01.1988
Автор: Зорев
МПК: H03M 1/10
Метки: аналоговых, код, коррекцией, преобразования, результата, сигналов, цифровой
...ии п, то при подаче тех же сигналов через линейный усилич ч тель получим отсчеты на АЦП пи п соответственно. Если отсутствует смещение нуля улинейного усилителя, то его коррекцию при наличии мультипликативнойпогрешности можно осуществить с помощью алгебраической добавки.На фиг.2 схематически показанакоррекция измерительного преобразователя по результатам калибровки.По последовательности цифр 1-7 можнопроследить путь .коррекции: входной лвеличине сигнала, равной У;, на выходе преобразователя соответствует 45чнеоткорректированный код и (путьч11-2-3); затем код и, приводится кноминальному коэффициенту усиления% ч чК линейного усилителя и; = и; ++ Ь (путь 3-4-5); переход на номинальную характеристику АЦП осуществляется с помощью...
Аналого-цифровой преобразователь с самоконтролем
Номер патента: 1367155
Опубликовано: 15.01.1988
Авторы: Колесник, Масленников
МПК: H03M 1/10
Метки: аналого-цифровой, самоконтролем
...элемент И 16В состоянии равновесия компаратор 1 формирует серию импульсов, которая, проходя через элемент И 16, подсчитывается счетчиком 17. При количестве импульсов в серии, равном модулю счета счетчика 17, его выход устанавливается в состояние "1", при этом формируется сигнал "Исправно/готово" на шине 20. Одновременно выход инвертора 18 приобретает значение "0", при 35 этом запрещается прохождение тактовых импульсов через элемент И 12,что приводит к останову преобразователя, а также запрещается передача импульсов от компаратора 1 через элемент 40 И 16, что фиксирует состояние счетчика 17 в положение "Исправно/готово".Останов преобразователя происходит через минимально необходимое для уравновешивания число тактов преобра зования,...
Параллельно-последовательный аналого-цифровой преобразователь
Номер патента: 1367156
Опубликовано: 15.01.1988
Авторы: Абложавичюс, Березовский, Валах, Григорьев, Данилевич
МПК: H03M 1/44
Метки: аналого-цифровой, параллельно-последовательный
...даже при больших отклонениях от номинальных параметров основных узлов устройства. Предположим, что цифроаналоговый 40 преобразователь, вычитающее устройство и второй аналого-цифровой преобразователь являются идеальными и не вносят погрешностей. Пусть (2 д+1)-й нечетный уровень квантования первого 45 аналого-цифрового преобразователя установлен с отрицательной погрешностью д 11 +1 (фиг.4), а измеряемый уровень напряжения Б лежит между его (2 д+1)-й и (2 д+2)-м уровнями 50 квантования. Тогда в соответствии с рассмотренным алгоритмом работы устройства в результате отбрасывания младшего разряда в выходном коде первого аналого-цифрового преобразовате ля на вход вычитающего устройства поступает разностный сигнал д Б = . = 08 - П;, где П; -...
Комбинированный аналого-цифровой преобразователь
Номер патента: 1367157
Опубликовано: 15.01.1988
Авторы: Иванов, Печенкин, Яковлев
МПК: H03M 1/46
Метки: аналого-цифровой, комбинированный
...уравновешивания начинается со значения кода, записанного с первых входов и равного1111, инаправления счета в сторону сложения. Реверсивный счетчик 8вырабатывает сигналы переполнения15 20 25 30 35 40 45 50 55 з 13 согласно следующей логической функции:Р = 0000 Вычитание";Ч = 1111 "Сложение".Таким образом, на выходе второго РС 8 появляется сигнал переполнения, и первый РС 4 производит наращивание кода на 1, Пусть в результате увеличения выходного кода на 1 выполняется условиес Б . Состояние второго РС 8 при этом характеризуется кодом 0000, что имеет место при переполнении счетчика сверху, а направление счета, определяемое выходным сигналом триггера 2, идет в сторону вычитания. Согласно указанному выражению на выходе второго РС 8 вновь...
Преобразователь перемещений в код
Номер патента: 1367158
Опубликовано: 15.01.1988
Авторы: Косинский, Крицберг, Субботин, Холомонов
МПК: H03M 1/64
Метки: код, перемещений
...выходные импульсы задержаны в пределах периода между импульсами генератора 18 так, что фронты выходных импульсов делителей 22 - 24 никогда не совпадают один с другим (элементы задержки не представлены). В результате на выходах элементов И 14 - 16 в каждом цикле измерений формируются пачки импульсов с числом импульсов, пропорциональныхш(ф + 1 ) 112ш ( " ог )ф3 3Ш (- - +ф "г)1 2г16гигде ш = р - -"- - коэффициент про 21д порциоиальности;- частота выходныхсигналов генератора 18 и формирователя 2;8 о - погрешности формирования выходныхнапряжений фазовращателя 1.После суммирования выходных импульсов элементов И 14 - 16 в счетчике 20 образуется код2 1И =ш й +Т + (м,3 3+ 1 г + фз )В момент обнуления триггера 9 триггер 1 О устанавливается в...
Цифроаналоговый преобразователь
Номер патента: 1367159
Опубликовано: 15.01.1988
Авторы: Данилов, Шлыков, Шляндин
МПК: H03M 1/66
Метки: цифроаналоговый
...АА;, , Ана шине 15При этом входы матрицы 6 подключаются то к нулевому потенциалу, то к потенциаолам е, Следовательно, напряжение на выходе делителя 3 равно Н0 = 3 - Е= -, е,АКь3 13671Следовательно, выходное напряжение преобразователя равновеых Ео К . - А 1 К ъ Ф5 Во где В,20 В,ВНИИПИ Заказ 6850/55 Тираж 928 Подписное Произв.-полигр. пр-тие, г. Ужгород, ул. Проектная, 4 где К - коэффициент усиления выходного усилителя.Включение масштабирующего элемента 12, выполненного на резисторе, между выходом усилителя 11 и неинвертирующим входом выходного усилителя 13 предназначено дтя обеспечения одинакового (единичного) коэффициента усиления усилителя,13 от всех источников сигнала. При этом необхо 15 димо, чтобыГ сопротивление резистора...
Устройство для передачи сигналов с периодической коррекцией
Номер патента: 1367160
Опубликовано: 15.01.1988
МПК: H03M 3/02
Метки: коррекцией, передачи, периодической, сигналов
...модулятор 2 синхро сигналов с выхода умножителя 1 1 частоты ,При снятии управляющего импульса блока 6 стробиров ания н а вход вычитающего блока 1 через вентиль 7 подаетсявходной сигнал , второй и третий . вентили 8 и 9 разрывают соо тветствующие цепи короткого замыкания и н а выходе двоичного модулятора 2 формируется последовательность символов вида ". 1 1 1 , , . . . " с частотой следования , превьппающей в п р аз о сновную частоту . Полученная последовательно сть соответствует положительному скачку напряжения входного сигнала и стремится к истинному значению функции в момент коррекции .Процесс формирования последовательно сти вида " 1 1 1 . . . " с увеличенной частотой продолжается до тех пор , пока уровень входного сигнала не...
Преобразователь частота-код с переменным коэффициентом сглаживания помехи
Номер патента: 1367161
Опубликовано: 15.01.1988
Автор: Холкин
Метки: коэффициентом, переменным, помехи, сглаживания, частота-код
...окончание им-. пульса на его выходе. Таким образом, импульсы частоты Г (й), которые поступают в произвольные моменты времени, задерживаются в пределах интервала=1/2 Г, и становятся синфазными частоте 2 Г,. Для нормальной работы реверсивного счетчика 4 "необходимо, чтобы импульсы, поступающие на его .входы, были раздвинуты во времени. Эту функцию выполняют инверторы 10 и 11, а также элементы ИЛИ-НЕ 2 и 3, которые запрещают. прохождение на входы делителей 8 и 9 импульсов, совпадающих во времени. Поскольку " эти импульсы передаются по суммирующему и вычитающему каналам, то элементы 10, 2, 3, 11 выполняют также функцию вычитающего устройства. 67161 2Таким образом, работа преобразователя в динамике описывается системой уравнений:в...
Дишифратор времяимпульсного кода
Номер патента: 1367162
Опубликовано: 15.01.1988
Авторы: Гареев, Годунов, Голик
МПК: H03M 7/22
Метки: времяимпульсного, дишифратор, кода
...повысить помехоустойчивость дешифратора, так как уменьшается вероятность образования ложного кода из импульсов основного кода и импульсов ложных интервалов, обнаруженных элементами И-НЕ 12. На синхронизирующий вход регистра 4 сдвига поступают тактовые импульсы с делителя 16 частоты с периодом следования Т. Период следова ния тактовых импульсов Т -, /2 выбирают из условия, чтобы не ухудшать разрешающую способность дешифратора. Период следования тактовых импульсов Т формируется счетчиком 29 из тактовых импульсов генератора 17 с периодом повторения Т Если импульсы с выходов элементов И 12 и элемента ИЛИ-НЕ 13 находятся в пределах интервала Т + Т, в районе переднего фронта импульса, по которому осуществляется сдвиг в регистре 4, то...
Преобразователь последовательного двоичного кода в число импульсный код
Номер патента: 1367163
Опубликовано: 15.01.1988
МПК: H03M 9/00
Метки: двоичного, импульсный, код, кода, последовательного, число
...приходящие по входу 10 на тактируемый С-вход регистра 5, записывают входной код в регистр 5, причем положительное число записывается в регистр 5 в виде обратного кода, а 40 отрицательное число - в виде дополнительного. Импульсом по входу 11 записи, который приходит после и-го тактового импульса на Ч-вход счетчика 7, кОД с Я-Выходов сДВиГОВОГО ре гистра 5 параллельно переписывается в счетчик 7, по входу запускается генератор 3 импульсов и добавляется единица в счетчик 7 с помощью элементов И 1, задержки 4 и ИЛИ 6, если элемент И 1 открыт по второму входу, т.е, на входе 8 знака уровень, соответствующий "1", Добавление единицы к содержимому счетчика 7 происходит,если на входе преобразователя код по-, 55 ложительного числа, при этом...

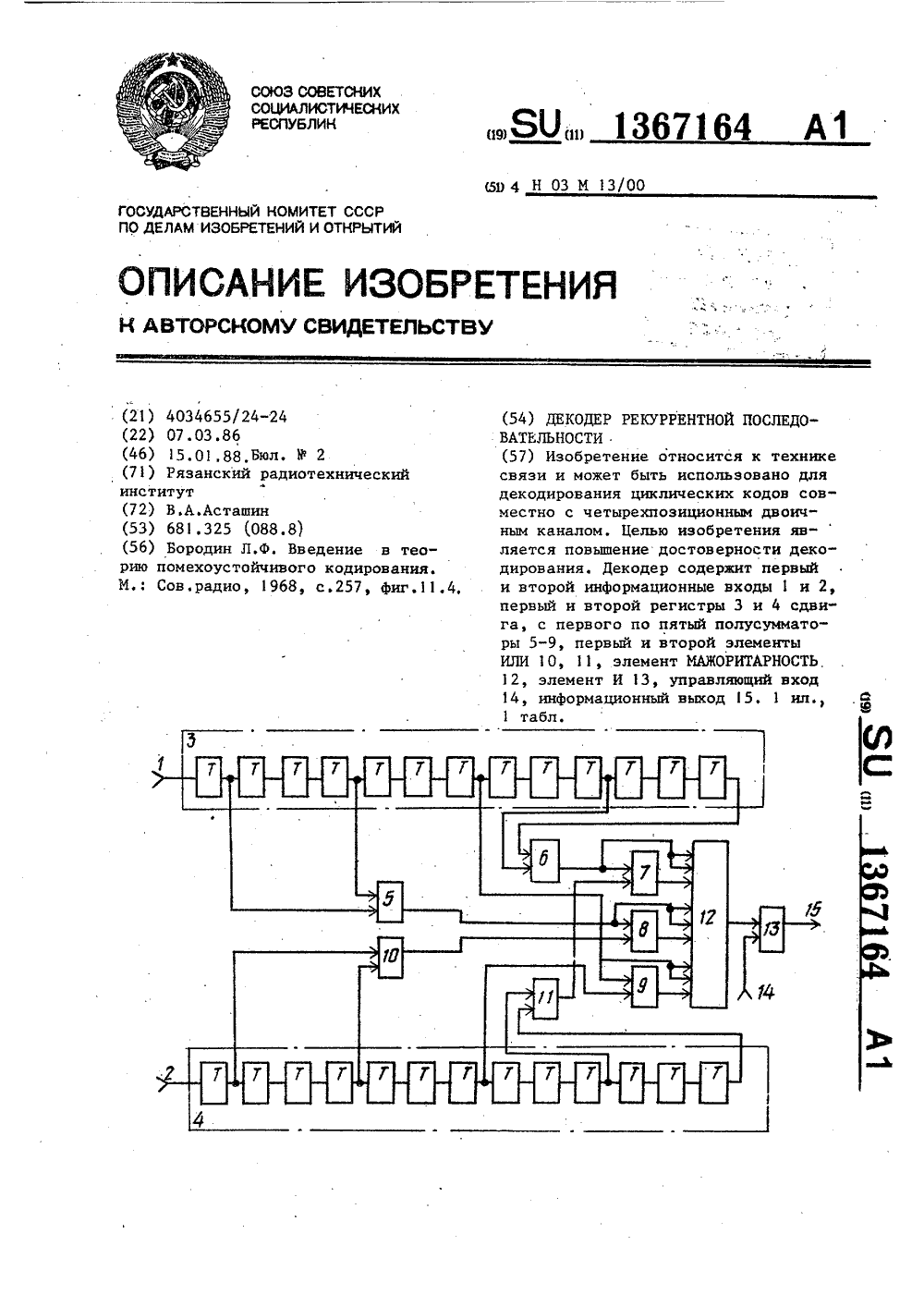

Декодер рекуррентной последовательности
Номер патента: 1367164
Опубликовано: 15.01.1988
Автор: Асташин
МПК: H03M 13/43
Метки: декодер, последовательности, рекуррентной
...элементов ИЛИ 10 и 11 к выходам второго регистра 4.В зависимости от значения сигна" лов на выходе первого полусумматора 5 и первого элемента ИЛИ 10 меняется вес первой проверки от нуля до трех. Это поясняется таблицей.67164 Выход полусумматора 5 О О 1 1 5 Выход элемента ИЛИ 10 О 1 1 О Первый вход элемента МАЖОРИТАРНОСТЬ О О 1 1 Второй вход элемента МАЖОРИТАРНОСТЬ О О 1 1 Седьмой вход элемента МАЖОРИТАРНОСТЬ О 1 О 1 20 "Вес" проверки О 1 2 3 25 Аналогично изменяется "вес" второй и третьей проверок в системе. Элемент МАЖОРИТАРНОСТЬ 12 формирует символ "1 " на своем выходе,если суммарное число единиц на егоЗО выходах больше или равно 5. В противном случае на выходе элементаМАЖОРИТАРНОСТЬ 12 присутствуетсимвол "О". На информационный выход...
Выходное устройство декодера витерби
Номер патента: 1367165
Опубликовано: 15.01.1988
Авторы: Кравцов, Моисеев, Розенблат, Сидорчук
МПК: H03M 13/23
Метки: витерби, выходное, декодера
...один из 2возможныхотрезков длиной В + Ь символов. В(2) рекомендуется выбирать глубинупоиска решений В в пределах (4-6)К,в этом случае у любых возможных отрезков пути длиной В + Ь символовсовпадают, Следовательно, Ь последних символов восстановленного отрезка пути практически равны соответствующим символам оптического пути.По окончании цикла Ь последних символов восстановленного отрезка путипересылаются из буферного регистра 3в оегистр 4, Порядок следования данз 13671 ных в регистре 4 - инверсный по отношению к буферному регистру 3В устройстве для адресации содержимого блока 1 памяти используется5 содержимое первых Кразрядов буферного регистра 3, Такая возможность частичного совмещения функций адресации памяти решений и упорядочения...
Устройство для преобразования кода
Номер патента: 1367166
Опубликовано: 15.01.1988
Авторы: Блинова, Дрофа, Луцкий, Талаев
МПК: H03M 13/23
Метки: кода, преобразования
...промежуточногорезультата), на вход шестого разрядарегистра 1 поступает управляющийсигнал. Если управляющий сигнал имеет единичное значение элементов И9 и 10 и элемента ИЛИ 4, производится инвертирование разряда операндаа, если, управляющий сигнал имеетнулевое значение, инвертирование не,:;происходит. С помощью элемента НЕ 14элементов И 8, 11, 12 и элемента ИЛИ3 производится, если это возможно,свертка разряда операнда и разрядовпромежуточного результата 5", ис 15 - (т,е. замена единиц с весамиоби ос" единицей с весом о ).После первой свертки производитсявторая свертка полученного разрядас весом М." и разрядов результата5 и 5с помощью элемента НЕ 13,элементов И 5-7 и элемента ИЛИ 2При этом с выхода элемента ИЛИ 2 снимается (М)-й...

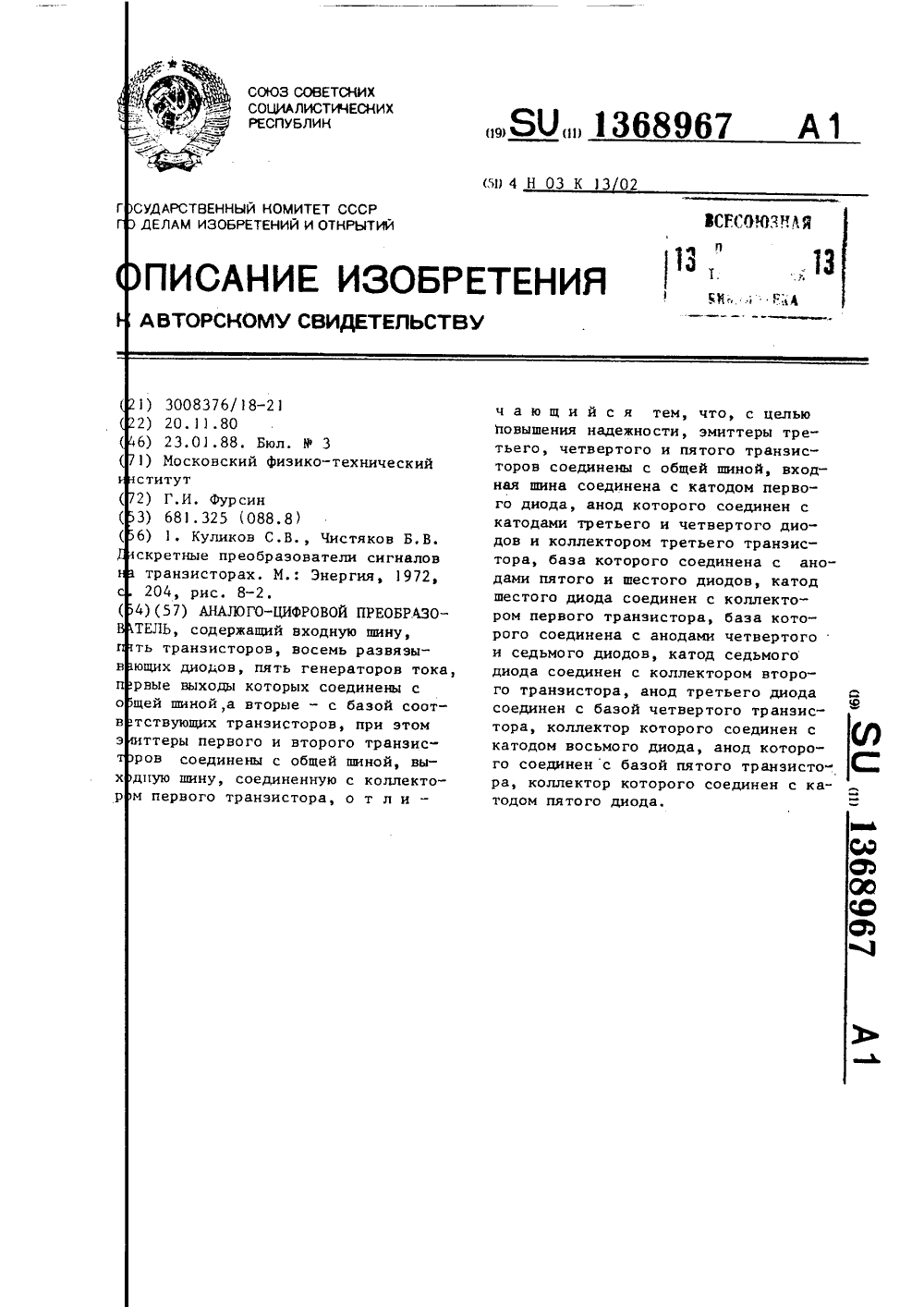

Аналого-цифровой преобразователь
Номер патента: 1368967
Опубликовано: 23.01.1988
Автор: Фурсин
МПК: H03M 1/00
Метки: аналого-цифровой
...четвертого и пятого транзисторов соединены с общей шиной,входная шина соединена с катодом 30первого диода, анод которого соединен с базой второго транзистора ианодом второго диода, катод которогосоединен с катодами третьего и четвертого диодов и коллектором третьего транзистора, база которого соединена с анодами пятого и шестогодиодов, катод шестого диода соединен с коллектором первого транзистора, база которого соединена с анодами четвертого и седьмого диодов, катод седьмого диода соединен с коллектором второго транзистора, анод третьего диода соединен с базой четвертого транзистора, коллектор которого соединен с катодом восьмого диода,анод которого соединен с базой пятого транзистора, коллектор которогосоединен с...
Магнитострикционный преобразователь перемещения в код
Номер патента: 1368988
Опубликовано: 23.01.1988
Автор: Шикалов
Метки: код, магнитострикционный, перемещения
...средняя скорость перемещедерния измеряемого объекта. Изменение окружающей температурыоОТ относительно номинальной рабой температуры вызывает дополнительное изменение времени задержки навеличину так как- температурный коэффициент задержки, для звукопроводов из различных материалов может иметь положительный или отрицательный знак, а величина его определяется температурными изменениями скорости Ч в и длины знукопровода 1 еТаким образом, на выходе усилителя 11 считывания появляется первый импульс, который задерживается по отношению к старт-импульсу с учетом влияния скорости перемещения объекта и изменения окружающей среды, на время Оза А 3 1 за А,пер -эад.т Этот импульс поступает на вход счетчика 13 импульсов, а также на один из нходов...
Аналого-цифровой преобразователь в код системы остаточных классов
Номер патента: 1368989
Опубликовано: 23.01.1988
Авторы: Журавлев, Иванов, Краснобаев, Финько, Фоменко, Швецов, Юмашев
МПК: H03M 1/28
Метки: аналого-цифровой, классов, код, остаточных, системы
...управляющийвход блока 20 сравнения является чет вертым входом блока 5.1 коррекции,выход блока 20 сравнения подключенк управляющему входу регистра 21.Работа устройства основана на следующих соотношениях.Аналоговая величина А связана сее цифровым эквивалентом соотношением1А=ЯЕ 18, (1)30 где а - шаг квантования по уровню; 9 - погрешность преобразования,удовлетворяющая 90,56 В непозиционном коде СОК число И представляется совокупностью разряд 35 ных цифр Ы М г, Ы, , которые являются наименьшими положительными5 136По окончании действия импульса на шине 11 управления одновибратор 7 выбирает импульс записи значения К в регистр 8. Формула и з о бр е т е ния 1. Аналого-цифровой преобразователь в код системы остаточных классов, содержащий...
Аналого-цифровой преобразователь
Номер патента: 1368990
Опубликовано: 23.01.1988
Авторы: Андреев, Бухштаб, Гинзбург
МПК: H03M 1/46
Метки: аналого-цифровой
...выходах элементов 33 и 34, Появление двух нулевых сигналов на четвертом и пятом блока выходах 6 соответствует командам заряда и разряда конденсаторов 9 и 10 ЦАП 2 одновременно. Эта операция в первом такте цикла формирования на выходе ЦАП 2 напряжения равного 0,5 Бэ возможна при диагональном управлении ключами ЦАП 2 с помощью триггера 17, элементов 18-21. Сигналы на четвертом и пятом выходах состробируются генератором 22 и их длительность составляет один такт генератора 22, т.е, равна половине периода. Во время второго такта генератора 22 всегда появляется единичный сигнал на выходе инвертора 35 и на шестом выходе блока 6.Содержимое регистра 3 циклически опрашивается регистром 24 строчной развертки с помощью первой группыэлементов 29,...
Частотный преобразователь для тензодатчиков
Номер патента: 1368991
Опубликовано: 23.01.1988
Авторы: Голышевский, Громков, Михотин, Шахов
МПК: H03M 1/60
Метки: тензодатчиков, частотный
...преобразования повторяется,Поскольку заряды конденсатора 14 от действия напряжения разбаланса ТМ за время Т +с =Т цикла преобразования и от разряда конденсатора 8 равны, но противоположны по знаку, то будет справедливо следукнцее равенство: дП В 2 В 1 2(9)(9 0)(9 102 С 4 ПдП -Б дП 2 2 2 2 Т - (1)14 ( 9 1 о Во ) 14 где 0 - среднее значение напряжеРния на конденсаторе 8 завремя с- напряжение источника питания ТМ; 6 Б==Б - напряжение раэбаланса ТМ,Дозированная порция заряда, которую передает конденсатор 8 интегратору, определяется значениемЧр (П Пост ) С 8(2) С другой стороны, данную порциюзаряда можно определить через токразряда(3) 1 Р сР (11 о Пост где 1 - среднее значение тока разряГда конденсатора С за ин 8тервал времени с,Учитывая,...
Преобразователь кодов
Номер патента: 1368992
Опубликовано: 23.01.1988
МПК: H03M 7/12
Метки: кодов
...входа 2 поступаетнепосредственно на счетный вход триггера 5 первого разряда 4-1, инвертируя его, и далее через вторые элементы И 7, открытые в тех разрядах4-1, , 4-, где записаны нули, иэлементы ИЛИ 8 на счетные входы триггеров 5 всех последующих разрядов4-2, , 4-(1 + 1), расположенныхдо первого разряда с записанной единицей включительно. Инвертированиечасти кода, расположенного после са 15 мой младшей единицы, происходит аналогично тому, как и при преобразовании в дополнительный код, с темлишь отличием, что сигнал на первыеэлементы И 6 поступает через дополнительный элемент ИЛИ 3 с управляющеговхода 2,Операция прямого счета осуществляется в два такта, а именно путемпоследовательного преобразования за 25 писанного в разряды числа...
Преобразователь двоичного кода в двоично-десятичный
Номер патента: 1368993
Опубликовано: 23.01.1988
МПК: H03M 7/12
Метки: двоично-десятичный, двоичного, кода
...7, т,е, подготовка преобразователя к преобразованию записанного К-разрядного кода числа, Одновременно тем же положительным потенциалом с выхода мультиплекора 9 открывается элемент И 2, и оследовательность импульсов постуает на делители 3 и 4 частоты, Имульсы с выхода делителя 3 частоты оступают в двоичный счетчик 6, раотающий на вычитание, а выходные имульсы делителя 4 частоты - на двочно-десятичный счетчик 5, работаю 40й на сложение, Поскольку коэффицинты делителей 3 и 4 частоты выбраы так, что отношения их равняются тношению весов единиц младших разядов двоичного и двоично-десятичноо счетчиков соответственно, в момент45 кончания преобразования на выходах 7 преобразователя зафиксируется воично-десятичный код числа,...
Преобразователь двоичного кода в двоично-десятичный
Номер патента: 1368994
Опубликовано: 23.01.1988
МПК: H03M 7/12
Метки: двоично-десятичный, двоичного, кода
...функционирует следующим образам,В исходном состоянии работа первого 1 и второго 2 генераторов импульсов запрещена низким потенциалом свыхода дешифратора 5 нуля, В двоичном счетчике 4 в е разряды находятся Р 10 Г 2 А 2 = А 2 --Р 2 Р 1тогда Р 1 Р 10Р 2Р 2 Изобретение относится к автоматике и вычислительной технике и можетбыть использовано для преобраэователдвоичного кода в двоична-десятичный,Цель изобретения - расширение класа решаемых задач эа счет обеспечениявозможности изменения разрядностивходного кода и веса его младшегоразряда, а также уменьшение временипреобразования,На фиг. 1 изображена функциональная схема преобразователя када; нафиг, 2 - генератор импульсов, управляемый кодом.Преобразователь кода (фиг. 1) содержит первый 1 и...
Устройство для обнаружения и исправления ошибок
Номер патента: 1368995
Опубликовано: 23.01.1988
Авторы: Панкова, Смирнов, Суворов
МПК: H03M 13/05
Метки: исправления, обнаружения, ошибок
...По синхроимпульсу С информация в регистре 8 сдвигается на один разряд, а иэ блока 4 воспроизводится информация второго диагонального вектора. При этом единичный сигнал триггера 43 блока 24 управления через элемент 32 ИЛИ проходит на управляющий вход элемента И-ИЛИ 30 и разрешает прохождение через него выходного сигнала первого контрольного канала блока 4, который через элемент И первого канала блока 13 поступает на вход сумматора 7.Выходной сигнал сумматора 7 запоминается в триггере 28.Каждая одиночная ошибка в информа" ции, поступающей на вторую группу входов 2 представлена в регистре 8 ошибок двумя признаками, которые формируются при попадании ошибочного бита в сумму по модулю два совокупности двух диагональных векторов. В...
Преобразователь двоичного кода в трехпозиционный код
Номер патента: 1368996
Опубликовано: 23.01.1988
Авторы: Крекмански, Порохов, Радев
МПК: H03M 13/51
Метки: двоичного, код, кода, трехпозиционный
...инвертора 25 поступают (фиг. Эж) на первый вход первого элемента И-НЕ 27,суммируются с импульсами иа втором 15 ходе -(фиг, Зе) и каждый фронт суммарной последовательности импульсов(фиг, Эз) изменяет уровень напряжения на выходе первого триггера 31,что приводит к формированию ОТБС(фиг, Зи).Баланс ОТБС при передаче " 1"обеспечивается следующим образом.В момент появления любой троичной" 1" на выходе второго инвертора 26 25 (фиг. Зб) уровень ОТБС (фиг. Эи)записывается в четвертый триггер 34и сравнивается с текущими уровнямиОТБС на инверсном выходе первоготриггера 31 (фиг. Эл). Результат этого сравнения на выходе элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 30 (фиг. Зм) подаетсяна один иэ входов третьего элементаИ-НЕ 29. В том случае, если при передаче очередной...
Измеритель динамических параметров цифроаналоговых преобразователей
Номер патента: 1370787
Опубликовано: 30.01.1988
Авторы: Абаринов, Боровик, Козусев, Разин
МПК: H03M 1/10
Метки: динамических, измеритель, параметров, преобразователей, цифроаналоговых
...время задержки которого больше времени переключения коммутатора 11, Сигнал с выхода элементов задержки поступает на вход первого формирователя 12 импульсов, а через инвертор 17 (фиг.2 д) - на вход второго формирователя 13 импульсов, который выполнен с регулируемой длительностью импульса, При измерении времени установления сигнала на выходе измеряемого ЦАП длительность импульса на выходе второго формирователя 13 импульсов устанавливается заведомо большей, чем время записи во внутренний регистр измеряемого ЦАП.Импульсом с выхода первого формирователя 12 через элемент 20 (фиг.Зж) осуществляется запись во внутренний регистр измеряемого ЦАП кода И , врезультате на выходе ЦАП формируется13707напряжение, пропорциональное коду И (фиг.2...
Вероятностный аналого-цифровой преобразователь
Номер патента: 1372617
Опубликовано: 07.02.1988
МПК: H03M 1/04
Метки: аналого-цифровой, вероятностный
...каждого5 опорного уровня ц определяется вы- ражением О, при 2 дц цсо:);1О, при - оосц 0,15 Ьц, = ц - ц = ц(с) - 0 = цИ).3)Во всех компараторах, включая эти два компаратора, производится сравнение своего" разностного аналогового Представляют квантуемый сигналц(Т) в виде Ч = 1 дц + ц, где,= О, 1, 0ц с Ь ц. Тогда, результат предварительного округления идальнейшей оцифровки можно представить следующим образом:У =1 дц+у,где у = 1 дц;1 = 0,1,2 и представляет собойпоправку при вероятностномквантовании, кратно Ь ц.25Поскольку ошибка округления равна. = У - Ч = у - Ц, то, не нарушая общности полученных результатов, анализируют случай 1 = О, т.е. Ч = ц, Уу Ос цсдц, 30Для обеспечения единого законаокругления входного аналогового сигнала во всем...
