H03M — Кодирование, декодирование или преобразование кода вообще

Номер патента: 1835605

Опубликовано: 23.08.1993

Авторы: Кулакова, Розанов

МПК: H03M 5/12

Метки: кода, преобразования

...входу восьмого элемента И 15, а прямой 25 выход четвертого триггера 5 соединен совторым входом шестого элемента И 13,Работа предложенного устройства дляпреобразования кода происходит следующим образом.30 Со входа 25 устройства на пороговыйэлемент 23 поступает троичный сигнал типа НВ - 3. Пороговый элемент 23 формирует из этого троичного сигнала положительные и отрицательные импульсы, которые с его 35 первого и второго выходов подаются непосредственно и через первый и второй элементы НЕ 18 и 19 на третий и первый триггеры 4 и 1. В третьем и первом триггерах 4 и 1 производится затягивание положи тельных и отрицательных импульсов на такти их привязка к тактовой частоте, определяемой последовательностью импульсов с селектора 22...

Номер патента: 1835606

Опубликовано: 23.08.1993

Авторы: Стахов, Стахова

МПК: H03M 13/00

Метки: избыточного, кода

...следующим обраПо приходу сигнала единичного уровня на вход 10, одновибратором 18 блока 8 формируется короткий импульс, устанавливающий счетчик 16 блока 7 и сумматоры 4, 5 устройства в нулевое состояние, Одновременно в сдвигающий регистр 2 заносится контролируемый код, в первый регистр б записывается кодовый эквивалент веса ( - 3)-го разряда, где -младший разряд контролируемого кода. Во второй регистр 7 записывается кодовый эквивалент веса 2)-го разряда.Например, при разрядности контролируемого кода К=З, младщий вес исходного кода равен 2. В таком случае в регистр б запишется кодовый эквивалент 5, а в регистр кодовый эквивалент - 8Вес Р-кода Двоичный кодовыйэквивалент2 00010-8 11000где старший разряд кодовых эквивалентов определяет...

Номер патента: 1836808

Опубликовано: 23.08.1993

Авторы: Бухавцев, Кочетков

МПК: H03M 1/50

Метки: код, перемещения

...к автоматике и нике, в частности к преческих перемещений в зобретения - повышеОСУДАРСТВЕННОЕ ПАТЕНТНОЕДОМСТВО СССРОСПАТЕНТ СССР)(57) Изобретение отн вычислительной тех образованию механи цифровой код. Цель и ние точности преобразования за счет компенсаций погрешности, вызванной конечной чувствительностью компаратора. В преобразователь перемещения в код, содержащий генератор 1 импульсов, делитель 2 частоты, выход старшего разряда которого соединен с входом первого триггера 4 и через инвертор 3- с входом второго триггера 5, первый 9 и второй 8 усилители, фазовращатель 10, фильтр 11, компаратор 13, элемент И 6, блок 7 элементов И, дополнительно введены сумматоры 12, интегратор 14 и делитель 15 напряжения. Введение указанных блоков...

Номер патента: 1837280

Опубликовано: 30.08.1993

Авторы: Авгуль, Егоров, Костеневич, Супрун

МПК: G06F 7/50, H03M 7/00

Метки: единиц, подсчета, числа

...ДВА, два мажоритарных элемента с порогом два, два мажоритарных элемента с порогом четыре, четыре элемента И, два элемента запрета, сумматор и два полусумматора, причем входы разрядов с 40 первого по шестой устройства соединены спервогодка шестой входами первых элементов И, элемента сложения по модулю два, мажоритарного элемента с порогом два и мажоритарного элемента с порогом четыре, входы разрядов с седьмого по одиннадцатый устройства соединены с первого по пятый входами вторых элемента СЛОЖЕНИЕ1837280 ЛЮ ДВА соответственно, выход первого элемента И соединен с первым входом пятого элемента И и входом первого слагаемого третьего полусумматора, вход второго слагаемого которого соединен с выходом шестого элемента И и вторым входом...

Номер патента: 1837389

Опубликовано: 30.08.1993

Авторы: Аткарская, Хабаров

МПК: H03M 1/10

Метки: аналого-цифрового, преобразования

...моменты времени (фиг.4), Под действием стробирующих сигналов блока управления 1 последовательно ведется обработка зафиксированных значений входного сигнала все М АЦП 35. Оцифрованные значения входно-. го сигала каждого АЦП 35 также последовательно через мультиплексор 38 подаются на один из входов сумматора 4 с одной стороны и на вход блока формирования адреса 2 - с другой, Момент начала работы устройства определяется сигналом запуска, поступающим на вход управления устройства 33 "Пуск",Пусть подан входной сигнал Ос, тогда на выходе АЦП 35 конкретного устройства (фиг.3) получаются коды 1 ч 1, М 2. Йз, И 4 (фиг,5). Пусть АЦП 35 расположены в порядке уменьшения крутизны характеристик, поэтому первым на блок формирования адреса 2 и на один...

Номер патента: 1837390

Опубликовано: 30.08.1993

Авторы: Белофастов, Лунин, Панченко, Рыжков

МПК: H03M 1/24

Метки: двухкоординатный, код, перемещения

...интегратора равна С. Тогда после первого цикла работы напряжение на . выходе устройства б выборки-хранения станет равнымО 1 =О +ООи) Тц ОнКпС " О СОх Тц К + О (1 Ое Кп КвхВ С КС (2)где Ох = О 1+ О 4О = О 1 + О 2 + Оз + О - напряжение, пропорциональное интенсивности. излучения в данный момент времени;В - сопротивление интегратора 4 по входуАналогично, после окончания и-го цикла преобразования напряжение на выходе ус- тройства б выборки-хранения будет равноОх ТцКвх 1РСМ.КпКвх )- 1 + +О Кп Квх )и,(3) Выражение (3) состоит иэ двух частей; г ометрической прогрессии, .сходящейсяОХКп Квх 10 ри условии11, и убыающего, при этом же условии, члена Он(1 ОКи Квх и -- Ц - ф 1. 1,брик й щ /амВС иешемся режиме (п -ф со) при выполне- "5 ии условия...

Номер патента: 1837391

Опубликовано: 30.08.1993

Авторы: Белофастов, Лунин, Панченко, Рыжков

МПК: H03M 1/24

Метки: напряжение, перемещения

...излучения в которой равна огу срабатывания спиралевидного 42 и молинейного 41 фотоприемников аналиора 4. Переменные компоненты гз, 4 и являются источником методической пошности преобразователя, причем значее этой погрешности невозможно ределить заранее и скомпенсировать пу-.введения поправок, поскольку значение:фективного радиуса г зависит от многих: 20 кторов. Важнейшими из этих факторов явтся порог чувствительности фотоприемков 41 и 42 и закон .распределения тенсивности излучения в лазерном луче, орый в значительной степени определяет фокусировкой луча в плоскости анализато.В предлагаемом устройстве компейсая методической погрешности от неизвеного эффективного радиуса г опорного 30 л ча производится следующим образом.На фиг, 2 видно,...

Номер патента: 1837392

Опубликовано: 30.08.1993

Авторы: Глебов, Кирющенко

МПК: H03M 1/46

Метки: аналого-цифровой

...равноеОцдм = ЛОцдп (целая часть дроби - , ) (1)Йвх2где е = п - К - количество младших разря,дов, получающихся в процессе преобразования выходного кода АЦП в напряжениеобратной связи цифровым устройством 13,По мере поступления тактовых импульсов с генератора 17, через определенноеколичество периодов тактовых импульсов,определяемых численным значением ходаиз в младших разрядов, напряжение на выходе ЦАП 12 возрастет на величину ЬОцдпсоответствующую используемой его дискретности (К-разрядов), Эта величина напряжения нэ выходе ЦАП 12 будет оставатьсядо 16-го тактового импульса, т,е. до моментапоявления импульса на (в+ 1)-ом выходномразряде второго счетчика импульсов 15(фиг, 2 з). Т,е, в процессе преобразованиявыходного кода АЦП в...

Номер патента: 1837393

Опубликовано: 30.08.1993

Авторы: Волоконская, Негода, Фроликов

МПК: H03M 1/50

Метки: аналого-цифрового, двойным, интегрированием, преобразования

...индикаторе 7 (третий такт). После отсчета в АЦП определенного числа периодоа, определяющего длительность третьего такта, вырабатывается управляющий сигнал, поступающий на коммутатор 3, Коммутатор снова подключает к первому входу АЦП 5 сигнал частотного датчика и начинается повторение первого такта следующего цикла измерения,Использование сигнала частотного датчика 1 в качестве тактовой частоты, задающей длительность первого такта интегрирования, длительность которого в данном случае становится переменной, отличает заявляемое техническое решение от прототипа и обуславливает его соответствие критерию "Новизна".В области цифровой измерительной техники с частотными датчиками, основанной на способах уравновешивания интегрального значения...

Номер патента: 1837394

Опубликовано: 30.08.1993

Авторы: Малафеев, Мамай

МПК: G01R 19/06, H03M 1/60

Метки: гармоники, код, основной, переменного, составляющих

...7 форруется сигналц 7 = К 4 К 7 Я 1) - 1(1 - ТИОеЗпГ 01, (б)е К 7- коэффициент передачи первого блоперемножения 7.Сигнал 07 поступает на вход первогоеобразователя напряжение-частота 12 иеобразуется им в частоту 112 следованияпульсов.Преобразователь напряжение-частотапредставляет собой устройство синхронго типа. Среднее значение его выходнойстоты пропорционально входному напря.ению ц 7 и частоте тактовых импульсов ц 10,37394 6Фпоступающих с выхода умножителя частоты10:И " К 12110 ц 7(1) при ц 7(1)0; бг=5 112,- К 1211 оц 7(1) при ц 7(1) О,где К 12 - коэффициент передачи первогопреобразователя напряжение-частота 12.Если напряжение ц 7(1) О; то выходныеимпульсы первого преобразователя напря 10 жение-частота 12 формируются на его первом...

Номер патента: 1837395

Опубликовано: 30.08.1993

Автор: Лукьянов

МПК: H03M 1/60

Метки: аналого-цифрового, преобразования

...входного напряжения +Ох, При этом для+Ох этот результат представлен в обычном виде, т,к. величина Ис соответствует весу старшего за 5. знаковым разрядом счетчика 11, который в АЦП не используется и не передается по шинам б. Для -Ох результат Хр представлен в смещенном коде, в котором "1 м старшего знакового разряда показывает на отрица тельное значение преобразуемого напряжения, Код для наибольшей величины -Ох в остальных разрядах будет нулевым, а для наименьшей величины -Ох, равной кванту АЦП, этот код будет наибольшим с н 1 н во 15 всех разрядах.Результат преобразования Хр получен за времяТ.-,фС, - .- ". - (Т -Ц:к вания наименьших периодов 1 ф 2) в коды п 1(п 2) с получением их величин не менее Йо.Минимальным периодом т 1(12)...

Номер патента: 1837396

Опубликовано: 30.08.1993

Авторы: Беззубцев, Крашенинников

МПК: H03M 1/60

Метки: код, многоканальный, частоты

...с "1" с входа старшего 30разряда счетчика 2, сигнализирует, что вданном канале процесс преобразования завершен,Как только процесс преобразования вовсех каналах завершится, на выходе элемента И 7 появится перепад "О/1", который,поступив на выходную шину 13, сообщит озавершении процесса преобразования вовсех каналах, При этом 0 с выхода элемента8 ЗАПРЕТ, поступив на выход 14, подтвердит, что завершение произошло до перепдлнения счетчика 2, т.е, данные достоверны,В случае, если в каком-либо из каналовпроцесс измерения не завершился до переполнения счетчика 2, то на выходе элемента 457 перепад О/1, сигнализирующий о концепреобразования, не появится, В этом случаепроизойдет переполнение счетчика 2, егостарший разряд сбросится в "О и на...

Номер патента: 1837397

Опубликовано: 30.08.1993

Авторы: Киберев, Кучугура, Михайлов, Посошко, Почтарев

МПК: H03M 1/62

Метки: аналого-цифрового, преобразования, функционального

...При коэффициенте усиления второго сумматора 6, равном 1, на выходе второго сумматора имеем сигнал40 О = Ооп+ К(О- О.,).Этот сигнал подается на вход опорного напряжения аналого-цифрового преобразователя 7, в котором осуществляется преобразование в код для управления бло ком индикации 8 в соответствии с формулойИх = 1000ОвхОоп= 100050 Ооп+ К (Овх Овхгде Й - код, соответствующий величине измеряемого параметра.Очевидно, что величина йх имеет нелинейную зависимость от входного сигнала 55 Овх.Выбором соответствующего значения Кдостигается линейность зависимости Йх отвеличины измеряемого параметра,Возьмем в соответствии с ГОСТ 3044-841837397 5 10 15 ма ко до м ма 010 му ря зт 20 К ЗО н бл сх 6 го сх яв в о ис ( в н ц о н 40 45 50 з ов тби...

Номер патента: 1837398

Опубликовано: 30.08.1993

Авторы: Андреев, Соколов

МПК: H03M 1/66

Метки: двоичного, двухполярное, кода, напряжение, преобразования

...первого О-триггера импульс поступает на входы разрешения счета первого и второго синхронных счетчиков 10 и 11, на вход синхронизации первого счетчика поступает управляющий сигнал (частота со второго входа блока управления 5), На вход синхронизации второго счетчика этот управляющий сигнал поступает через инвертор,Счетчики 10 и 11, программируемые по модулю М, равному разрядности преобразования, на выходе формируют пачки ипульсов, которые поступают на входы управления первого и второго сдвиговых регистров б и 7. Выход первого счетчика является первым выходом, а выход второго счетчика является вторым выходом блока управления 5. На параллельные входы счетчиков подано число, равное Р = 7 п - М. Первый счетчик работает по переднемуфронту...

Номер патента: 1837399

Опубликовано: 30.08.1993

Авторы: Брусин, Утробин

МПК: H03M 5/18, H04L 27/02

Метки: дискретных, использованием, кодирования, передачи, приема, сигналов, трехуровневого

...1, т.е, формируются трехуровневые сигналы Бф) (фиг, 2) всоответствии с программой, записанной в 45блоке 3,Эти сигналы после передачи по каналу связи принимаются приемной стороной 2,На входы демодулятора 5 поступает 50входной сигнал Я и опорный сигнал оп(1)(фиг. 5), синхроннь 1 й с началом посылки сигнала Я(т). Сигнал с выхода перемножителя8 поступает на входинтегратора 9,Для канала без помех результат интегрирования может принимать три значения:ВЫХОД 10 ВЫХОД 11 0 О 0: 1 У 1 0 -1 Декодирующее устройство выполненона основе ПЗУ. На. адресные входы ПЗУ 14поступают прямыеи задержанные сигналыс выходов регистров 12, 13.Сигналы с выходов блока 14 поступаютна входы данных регистра 15, который работает в режиме параллельной загрузки, Данные...

Номер патента: 1837400

Опубликовано: 30.08.1993

Авторы: Галчихин, Дундуков

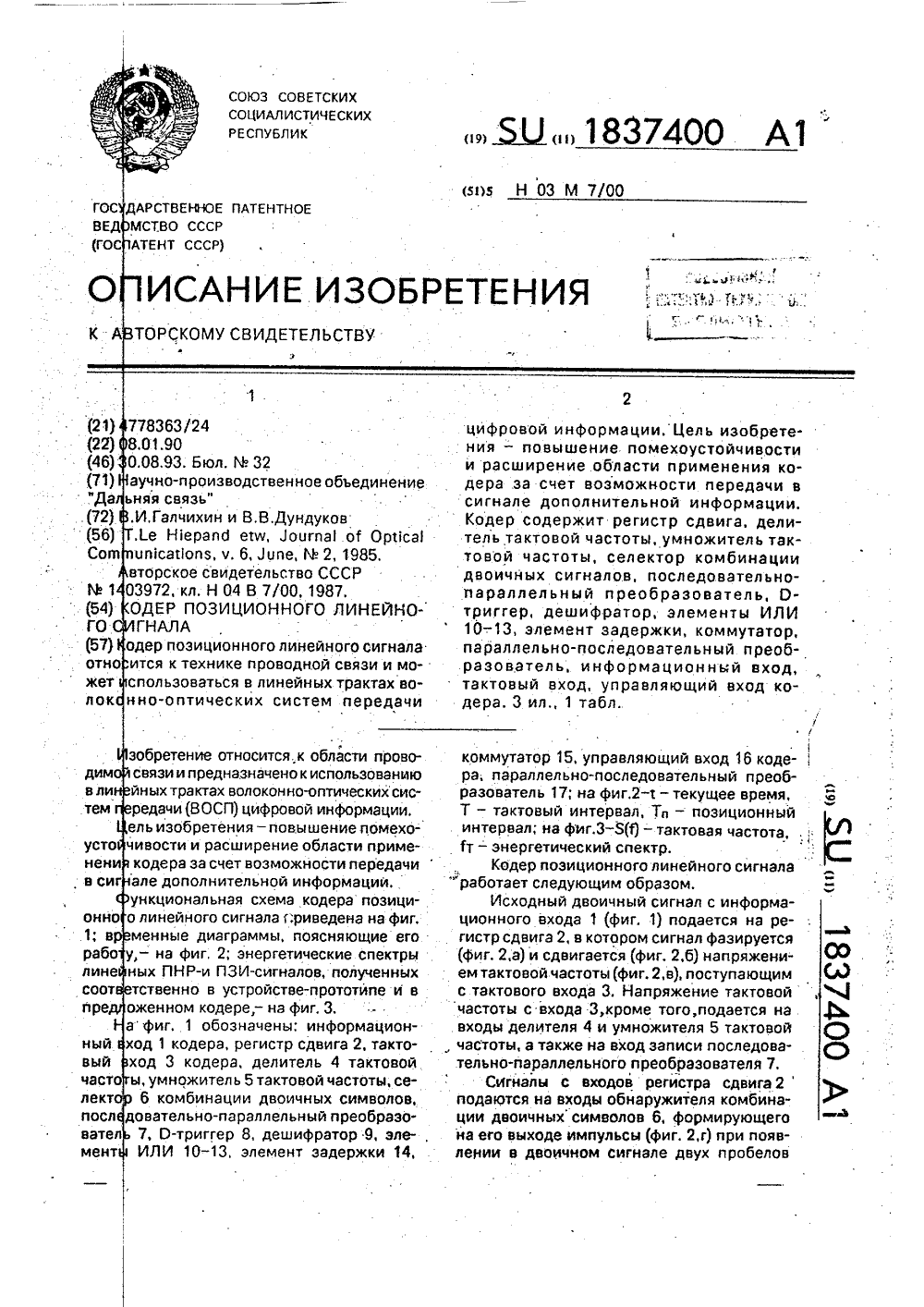

МПК: H03M 7/00

Метки: кодер, линейного, позиционного, сигнала

...цепь коммутатора на входы элементов ИЛИ 10 и 12, обеспечивающих объединение 5-го выхода дешифратора 9 соответственно с 1-м и З-м, 7-м выходами дешифратора 9,При этом задержанные импульсы с выхода элемента задержки 14(показаны пунктиром на фиг. 2,и) через вторую цепь коммутатора 15 подаются на запрещающий вход дешифратора 9, обеспечивая в следующий момент считывания комбинации 00 отсутствие сигнала на 4-м или 8-м выходах дешифратора 9.Следовательно,. в исходном положении коммутатора 15 появление импульса на 5-м выходе дешифратора 9, т,е. дешифрирова 50 55 Формула изобретения Кодер позиционного линейного сигнала, содержащий делитель тактовой частоты, вход которого обьединен с входом умножителя тактовой частоты и является тактовым...

Номер патента: 1837401

Опубликовано: 30.08.1993

Авторы: Горбенко, Петренко, Сныткин

МПК: H03M 7/18

Метки: модулю, остатка, произвольному, формирования, числа

...в состояние коммутации его выходов со своими вторыми входами. Этот же импульс воздействует через элемент ИЛи 14 на вход разрешения записи регистра 8, В резуль 1 ате в регистр 8 записывается код разности с выходов вычитателя 4, Импульс "Конец вычитания" воздействует также на вход формирователя 17 импульсов. По срезу входного импульса (т.е. после того, как про 10 изойдет запись в регистр 14) формирователь 17 импульсов сформирует импульс, который проходя через элементы ИЛИ 15 и И 21, осуществит.сдвиг информации в регистрах.,7 и 8 в сторону старших разрядов и 15 .перепишет информацию с самого старшегоразряда регистра 7 в самый младший разряд регистра 8, э также сосчитается счетчиком 10 и поступит через элемент ИЛИ 13 на вход формирователя 18...

Номер патента: 2000658

Опубликовано: 07.09.1993

Автор: Череватый

МПК: H03K 9/08, H03M 1/66

Метки: сигнала, широтно-модулированного

...обрабатывать информационный широтно-модулированный сигнал неза 15 висимо от длительности и формыимпульсов, а также отказаться от обратнойсвязи между вторым устройством выборкихранения и интегратором, Благодаря этомурасширяется диапазон измерения, а также20 увеличивается точность преобразования иотпадает необходимость согласования постоянных времени по входам интегратора,На фиг, 1 приведена структурная схемапреобразователя, в котором применен ин 25 тегратор со сбросом на основе операционного усилителя; на фиг, 2 - временныедиаграммы работы преобразователя.Выход тактового генератора 1 источника широтно-модулированного сигнала (ши 30 ротно-импульсного модулятора) 2подключен к входу делителя 3 частоты. соединенного с...

Номер патента: 2001518

Опубликовано: 15.10.1993

Авторы: Светников, Скворцова, Чекин

МПК: H03M 1/38

Метки: автоматической, аналого-цифровой, входного, диапазон, настройкой, сигнала

...сигнала,Устройство содержит компаратор 1, блок управления 2, генератор ТИ 3, основной ЦАП 4, цифровой компаратор 5, элемент И б, дополнительный ЦАП 7, элемент ИЛИ 8, регистр 9,Устройство работает в два этапа следующим образом,На первом этапе производится измерение диапазона входных сигналов и автоматическая настройка преобразователя по результатам измерения. Второй этап - рабочий, на котором происходит кодирование поступающих на вход сигналов, Текущее значение напряжения на выходе основного ЦАП 4 равно:Опр= У 3 Ооп,где у - текущий код на входе ЦАП 4;Опп = у а - напряжение на выходе опорного ЦАП 7;а, /3 - постоянные коэффициенты.На первом этапе работы сигналу лог.1 на шине "Выбор" элементы ИЛИ устанавливают на цифровых входах...

Номер патента: 2001519

Опубликовано: 15.10.1993

Авторы: Дудник, Зильберталь-Глобус, Криворучко, Пономаренко

МПК: H03M 5/08

Метки: дешифратор, импульсно-временных, кодов

...ИВК осуществляетсяв два этапа. Сначала с помощью селектора40формула изобретения дешиФРлтОР импульснО-ВРеменных кОдОВ, содержащий генератор импульсов, выход которого соединен со счетным входом первого счетчика, выход которого соединен со счетным входом второго счетчика и сдвиговым входом регистра, выходы разрядов которого соединены с соответствующими первыми входами первого и второго селекторов кодовых групп, вторые входы которых объединены с информационным входом регистра и являются информационным входом дешифратора, выход первого селектора кодовых групп соединен через блок выделения фронта с установочным входом первого счетчика, выход второго селектора кодовых групп соединен с первым входом первого элемента И, выход...

Номер патента: 2001520

Опубликовано: 15.10.1993

Авторы: Кочетков, Мольвер

МПК: H03M 5/12

Метки: двоичных, передачи, приема, сигналов

...следующим образом. Двоичный сигнал ДС от источника поступает на второй вход элемента совпадения 2 (элементы совпадения выполнены на базе логического элемента И, например, типа К 561 ЛА 7), (фиг.2 а), При этом от источника поступает синхросигнал (СС) (фиг.2 б) на формирователь 1 коротких импульсов.Формирователь 1 коротких импульсов представляет собой четырехразрядный двоичный счетчик, на первый вход подается высокочастотный сигнал от опорного генератора 11 из приемной стороны (1 ол тсс), на первый вход подается синхросигнал, а выход 1 служит выходом коротких импуль сов. Если сигналы ДС и СС синхронизированы, то короткие импульсы будут появляться точно в середине тактовых интервалов. Длительность получаемых импульсов равна периоду 1...

Номер патента: 2001521

Опубликовано: 15.10.1993

Автор: Согрин

МПК: H03M 7/00

Метки: датчика, код, номера, цифровой

...состояние цепи датчиков 4 в 55 узлах столбца датчиков 4 в матрице 1 позволяет проходить потенциалу логического ноля с выхода дешифратора 18 вертикальных шин на соответствующую вертикальную шину матрицы 1, Через резисторы б нв горизонтальные шины матрицы 1 подаетсяФормула изобретения ПРЕОБРАЗОВАТЕЛЬ НОМЕРА ДАТЧИКА В ЦИФРОВой код, содержащий кодирующее устройство в виде К-координатной матрицы с вертикальными и горизонтальными шина ми, в узлах которой подключены датчики, адресный регистр и логический блок, состоящий иэ тактового генератора, триггера и элементов И - НЕ, отличающийся тем, что, с целью упрощения и расширения об ласти применения преобразователя за счет одновременной шифрации К номеров датчиков в номера разрядов двичного К-...

Номер патента: 2001522

Опубликовано: 15.10.1993

Автор: Чистов

МПК: H03M 9/00

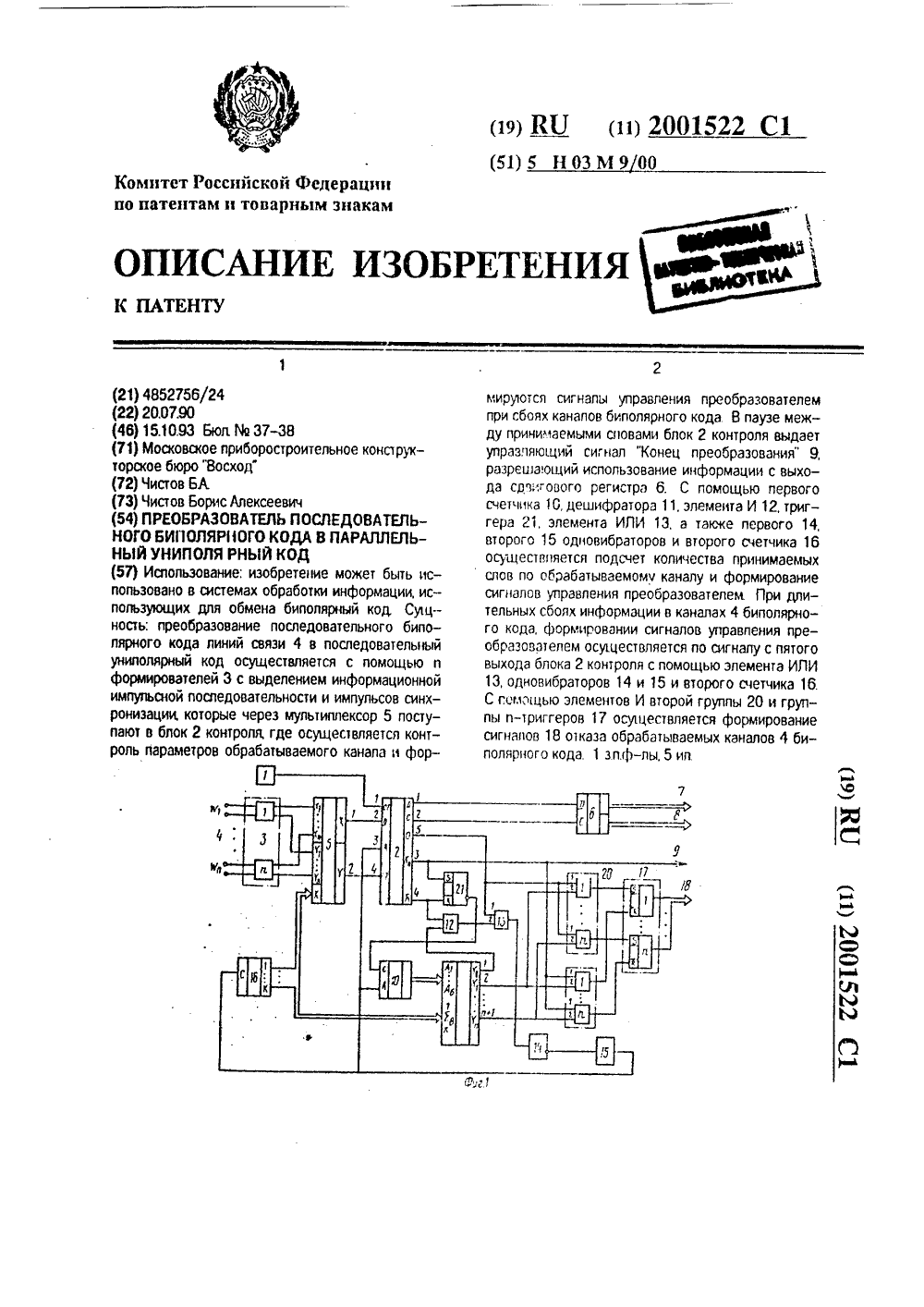

Метки: биполярного, код, кода, параллельный, последовательного, униполярный

...состояниях адресных входов, на выходе ПЗУ программируется логический ноль, Вторые информационные сигналы с выходов 18 используются для индикации исправной работы каналов биполярного кода,Устройство работает следующим образом. После подачи питания на выходах второго двоичного счетчика 16 формируется один из адресов обрабатываемых каналов 4, которые поступают на управляющие входы многоканального мультиплексора 5 и соответственно на входы дешифратора 11 (фиг,1). На входы каждого из формирователей 3 поступают сигналы соответствующего канала биполярного кода, Формирователи 3 преобразуют информацию в виде биполярного кода в последовательный униполярный, причем на первых выходах данных формирователей формируются последовательности...

Номер патента: 2001523

Опубликовано: 15.10.1993

Авторы: Николаев, Родионов, Слепаков

МПК: H03M 13/00

Метки: дискретной, информации, коррекцией, ошибок, передачи, приема

...комбинация записывается о накопитель 4. рассчитанный а хранение Ь последних информационных комбинаций, расположенных о той последовательности, в которой они должны передаваться,С выхода блока 5 передаваемая комбинация (П, К) линейного или цикличсского кода, поразрядно, через сумматор 7, выдается в дискретный казл (на фг,1 не показан), При этом, ца сумматоре 7, по сигналам с выхода блока 8, инвертируются 1 = 1 + 12 проверочных разрядов, где = 1, 2.,1, 12 = =1,2,12,2 1п-К(кроме того,11 проверочных разрядов содержит и-й разряд кодовой комбинации),На приемной стороне. по сигналам с выхода блока 15, на сумматоре 14 иноертируютсяпроверочных разрядов принимаемой комбинации, которая с выхода сумматора 14 поступает в блок 10...

Номер патента: 2002365

Опубликовано: 30.10.1993

Авторы: Асмаев, Демченко, Лебедь

МПК: G01R 27/00, H03M 1/50

Метки: аналоговой, величины, временной, интервал, мостовой

...напряжения, вершина постоянного полумоста соединена с неинвертирующим, а выход делителя напряжения - с инвертирующим входом интегратора, кроме того, выход интегратора соединен с вторым входом компаратора, а параллельно конденсатору интегратора подключен электронный ключ с оптронной развязкой, на вход которого подведено управляющее напряжение запуска преобразователя. Сопоставительный анализ с прототипом показывает, что заявляемый мостовой преобразователь отличается тем, что вершины подключаемых полумостов соединены каждая с отдельным входом мультиплексора, выход мультиплексора связан с одним из входом компаратора, постоянный полумост содержит в смежном с датчиком плече делитель напряжения, вершина постоянного полумоста соединена с...

Номер патента: 2002366

Опубликовано: 30.10.1993

Автор: Кутаев

МПК: H03M 3/00

Метки: модуляции, сигнала

...от значения кода Мть где= 12 гп, на его адресном входе пропускает на выход 22. в качестве 1-го суммарного сигнала Оо(1) либо входной сигнал О(1) на втором входе, либо один из сигналов 0(т -- тф), где тфк =% на соответствующем первом входе, либо нулевой сигнал О = 0 на третьем входе мультиплексора 3.1, подключенном к шине нулевого потенциала: О при%, =О;О (т - тф) при йц ФО; тф =% Йт 1 -- Йт ф 8,О при йт Ф О; Ит = ИР Ф ИР2002366 мультиплексоров 3,13,т при уровне амплитуды О соответствующих им счетных сигоНаЛОВ ИЭ СОВОКуПНОСтИ Осч 1.0 счв,рг - число суммируемых сигналов с ненулевым уровнем амплитуды из совокупноСтИ Ос.в+1(т)Ос.гв(т) ВЫХОДНЫХ СИГНаЛОВмультиплексоров З.п 1+13.2 а при уровнеамплитуды 0 соответствующих им счетныхоСИГНаЛОВ Из...

Номер патента: 1066355

Опубликовано: 30.11.1993

Авторы: Белотелов, Зимарин, Скотников, Черкасов, Шихалев

МПК: H03M 1/26

Метки: код, оптоэлектронный, перемещения

...преобразова 45 теля перемещения в код,Преобразователь перемещения в кодсодержит двоичную кодовую шкалу 1 с Чрасположеннцми излучателями 2 и фотоприемниками 3, блок 4 преобразования50 Ч-кода, включающий в себя блок 5 ключевыхэлементов, входы которого соединены сосдвиговым регистром 6, а выход - с минусомисточника 7 питания, формирователь 8, генератор 9, компаратора 10, триггер 11, клю 55 чевые элементы 12 и 13, линииопережающих 14 и отстающих 15 подразрядов, Кроме того, преобразователь содержитдополнительный фотолриемник 16, ключевой элемент 17 триггер 18 и дополнительный излучатель 19.Ю 66355 645онным входам блока преобразования Ч- кода, установочный вход которого соединен с инфОрмационным входом дополнительного триггера, выход...

Номер патента: 925195

Опубликовано: 30.11.1993

Авторы: Скотников, Черкасов, Шихалев

МПК: H03M 1/26

Метки: код, оптоэлектронный, перемещения

...через блок 5 ключевых элементов, выход которого соединен с минусом источника 7 питания, Сдвиговый регистр 6 запускается генератором 9 через формирователь 8, Фотопремники 3 соединены с входом компаратора 10, а его выход соединен с входом УК-триггера 12, Выходы триггера 12 соединены с ключевыми элементами 13 и 14, включенными между плюсом источника 7 питания и выводами излучателей 2, образующих линии опережающих 15 и отстающих 16 подразрядов.Преобразователь перемещения в код работает следующим образом,При включении напряжения питания фомирователь 8 вырабатывает импульс "Установка 0", поступающий на К-входы сдвигового регистра 6 и 1 К-триггера 12, который устанавливается в исходное состояние и открывает ключевой элемент 13, через котоарый...

Номер патента: 1335118

Опубликовано: 15.12.1993

Авторы: Антонов, Козуб

МПК: H03M 5/10

Метки: временных, интервалов, код, преобразования, точного

...для окончания переносов по счетчику 3 импульсов, значение числа, зафиксированное на нем, считывает 25303540 45 50 55 ся в вычислитель 9, а именно ео входящий в состав вычислителя 9 блок памяти 12, для чего на вход управления записью вычислителя 9 и блока памяти через элемент задержки 8 (величина задержки, обеспечиваемаяэтим блоком, должна превышать максимальное время распространения переносовпо счетчику 3 импульсов) поступает вхддной информационный импульс са входа устройства. После того как перезапись информации с выхода счетчика 3 импульсов в блок памяти 12 вычислителя 9 будет окончена, с выхода подтверждения записи блока памяти вычислителя формируется сигнал, переводящий триггер 4 в йерванэчальное положение, счетчик 3...

Номер патента: 2004933

Опубликовано: 15.12.1993

Автор: Кутаев

МПК: G08C 19/28, H03M 7/30

Метки: видеосигнала, информационного, сжатия

...первого делителя и информационный вход вторго коммутатора, соединенные выход второго делителя и информационный вход третьего коммутатора и выход второго сумматора я вляются соответственно вторым, третьим и четвертым выходами устройства, причем второй вход первого и первый вход второго компараторов и третьи входы первого и второго делителей подключены к шине нулевого потенциала.На фиг.1 представлена функциональная схема устройства, реализующего заявляемый способ; на фиг 2 - временные диаграммы, поясняющие работу устройства; на фиг.3 (а) - вариант выполнения накопителя, (б) - вариант выполнения делителя и (в) - вариант выпонения.блока счета,Схема устройства включает первый- третий коммутаторы 1 - 3, дискретизатор 4, первый - четвертый...
