H03M — Кодирование, декодирование или преобразование кода вообще

Номер патента: 1434544

Опубликовано: 30.10.1988

Автор: Эздрин

МПК: H03M 1/66

Метки: силовой, цифроаналоговый

...женияПри наличии единицы Вчетвертом разряде кода подключаетсяистогцик 21 выпрямленного напряжениячерез силовой тратзисторный ключ 24.11 ри велич нт единицы в старшем пятомразряде кода и подаче строб-импульсана вход коммутатора 14 на первый входдифферснцттальього усилителя 19 черезключ 17 поступает напряжение д и систочника 15 опорного напряжения, Навторой вход усилителя 19 поступаетсигнал через резистивный делитель 18с дополнительного выхода силовогопреобразователя 5 (с выхода самойвысоковольтной ступени источника 22).Усиленный сигнал рассогласования подается на базу силового транзисторного ключа 25, р"ботающего в активномрежиме. Таким образом, осуществляетсяимпульсная местная отрицательная обратная связь и стабилизация напряжения 11....

Номер патента: 1434545

Опубликовано: 30.10.1988

Автор: Спирин

МПК: H03M 1/82

Метки: интервал, код-временной

...импульсана вину 2 запуска (Фиг.2 б), по егопереднему Фронту запускается генератор 3 импульсов (фиг.2 в), который начнает свою работу с переднего ФронтМ тактового импульса. Первый тактовй импульс проходит на триггер 6,передним фронтом устанавливая егов "1" (Фиг.2 к), проходит через открытЫй элемент И-НЕ 4 (фиг.2 г) на входпредварительной записи информации 0счетчика 8, передним фронтом осуществляя запись в него кода (Фиг.2 е и 2 ж),проходит через открывающий элементИ"НЕ 7 на вы-щтающий вход счетчика 8.Задний фронт первого тактового импульса перебрасывает триггер 5(фиг.2 д), потенциал на выходе которого блокирует элемент И-НЕ 4 с цельюисключения возможности прохожденияпомехи на вход предварительной записи счетчика 8. По заднему фронту...

Номер патента: 1434546

Опубликовано: 30.10.1988

Автор: Деев

МПК: H03M 5/14

Метки: кода

...сигналы( иг.2 а). Информационные импульсыдвоичного кода поступают на последовательный информационный вход регистра 1 (фиг.2 б). На выходах регистра 1 формируются последовательностиимпульсов, сдвинутые на один тактдруг относительно друга (фиг.2 вд).В результате суммирования этих последовательностей на элементе ИЛИ 2 формируются импульсы логических "О",соответствующие положению четвертого "О" входной последовательности(фиг.2 е). 1 в режим записи информации, при этом в следующем такте работы преобразователя по параллельному информационному входу первого разряда записывается логическая "1" (импульс вставки), а по входам остальных разрядов - логический "О". Логическая "1" с выхода элемента ИЛИ 2 переводит регистр 1 в режим сдвига и в...

Номер патента: 1434547

Опубликовано: 30.10.1988

Автор: Власюк

МПК: H03M 7/36

Метки: дельта-сигма-модуляцией, импульсно-кодовой, модуляцией, преобразования, сигналов, сигналы

...что разность е, , - Ч,может быть получена отбрасыванием (и+1)-го разряда сигнала на выходах регистра 4, сохранением (и). - го разряда и инвертированием п-го разряда для четвертой и пятой коло:с. нок, Таким образом, требуется во-первых, анализируя значения трех старших разрядов е, для комбинаций значений, представленных в четвертой и пятой колонках табл. 1, инвертиро1434547 Таблица 2 и-йвход .сумматора 1 Вход 1 Вход 2 и+1 и и 1 20 О О О О О 1 О 1 О О О О О 1 1 О О 1 О О О О 1 30 О 1 О 1 1 1 О 1 О О О 50 О О вать значение и-го разряда, а вовсех остальных случаях оставлять значение и-го разряда без изменений,во-вторых, необходимо вырабатыватьсигналы управления коммутатором 11,на выходе которого формируется трехуровневый сигнал с ДСМ) в...

Номер патента: 1436275

Опубликовано: 07.11.1988

Автор: Федоров

МПК: H03M 1/60

Метки: код, переменного, преобразования

...импульспо эпюре 94 фиг,За, который опроки 55дывает КЯ-триггер 29 (эпюра 92,фиг.Зс, в результате чего на выходеэлемента ИЛИ 25 вновь устанавливается уровень логической единицы (эцюра 90, фиг,З) и коэффициент деления делителя 6 становится равным двум.Четвертый выходной импульс детектора 4, появляющийся при С=С, (эпюрао 0(С), Фиг.З), проходит через открытый КЯ-триггером 23 элемент И 3 и транслируется на выход устройства в виде сигнала готовности информации (эпюра 93, Фиг.З). Далее этот импульс через элемент ИЛИ 14 и элемент 15 задержки производит установку в нуль отдельных узлов схемы и через элемент ИЛИ 16 возвращает счетчик 7 в исходное состояние. Цикл работы преобразователя завершается.Находят результат измерений - содержимое И(С .)...

Номер патента: 1436276

Опубликовано: 07.11.1988

Авторы: Ким, Шурмухин

МПК: H03M 13/43

Метки: декодирования, мажоритарного

...методом голосования по большинству о значении информационного символа и выдает егона выходы 8 устройства,Устройство работает следующимобразом,Последовательный код поступает навходы п элементов 2 памяти и символза символом записывается в них. Од новременно последовательный код поступает на информационный вход решающего блока 3.Процесс декодирования начинаетсяс приходом на вход 7 импульса начала преобразования, который соответствует началу кодовой посылки.Импульс начала преобразованияустанавливает в нулевое состояниесчетчики мажоритарных элементов 4 ив единичное состояние - триггер 9блока 1 управления, разрешая прохождение импульсов тактовой частотычерез элемент И 10 на вход счетчика15 блока 1 управления.Дешифратор 16 блока 1...

Номер патента: 1437997

Опубликовано: 15.11.1988

Авторы: Кон, Кустов, Матушкин, Меркушев, Южаков

МПК: H03M 1/12

Метки: адаптивный, аналого-цифровой

...кода И в оперативноезапоминающее устройство 9 и установки узлов преобразователя в исходноесостояние начинается следующий цикл.измерения,Фрагменты программы работы адаптивного аналого-цифрового преобразователя на ассемблере следующие.Предварительно введем дополнительные обозначения: 1-я группа выходов элемента 8 вывода дискретныхсигналов, т.е. КС 35"04 - выводы 26 -42; 1-я группа выходов элементаввода дискретных сигналов, т.е.КС 34.03, - входы 42"47; 2-я группавходов КС 34,03 - входы 48"63; 3-я1 О группа входов КС 34-03 - входы 64-71.Пусть: код М, 16-разрядный занимает2 байта; код Ь, занимает 1 байт;1%)Я " адрес элемента КС.43.03 (вводдискретных сигналов); РПТРЯ - адресэлемента КС 35.04 (вывод дискретныхсигналов),1-й фрагмент: начальная...

Номер патента: 1437998

Опубликовано: 15.11.1988

Автор: Демин

МПК: H03M 1/24

Метки: линейного, перемещения, скорости

...М , и Н, поступают на входы соответственно преобразователей 24 и 25 код - код, вы 10 полненных по схеме комбинационногомноговходового сумматора, и преобразуются в п-разрядные коды согласновыражениюк кН,=ХИ; и Н,= 2 И,;2 К) (3)которые поступают на входы блока 26вычислений,В зависимости от обработки этих20 кодов можно получать ту нли иную зависимость выходного кода от величиныскорости линейного перемещения.Так, например, при реализации блока 26 по первому варианту (фиг.1) зависимость величины Б выходного кодаот скорости перемещения имеет вид2 Чх 1Н =1 -у -- Кйх тр 2. д 1хпри реализации блока 26 по второму30 варианту (фиг,2) зависимость величины Н выходного кода от скорости Чперемещения имеет видЗч,.И = 2- - КГ фдфЗ 5 .прч реализации блока...

Номер патента: 1437999

Опубликовано: 15.11.1988

Авторы: Кондратова, Михеенков, Тимонин, Хайзников, Юдин

МПК: H03M 1/30

Метки: код, перемещения, фотоэлектрический

...Фоточувствительных элементов два синусоидальных сигнала, сдвинутые по Фазе на в ,- , поступают в формирователи 5, представляющие собой последовательно соединенные триг-. гер Шмитта н потенциальный инвертор. С выходов формирователей 5 четыре по 40 следовательности сигналов (два прямые и два инверсные, фиг.2 а, б, в, г) поступают на входы преобразователя 6 кодов. Приведенное на фиг,1, подклю" чение входов мультиплексоров 8, входящих в состав преобразователя 6 кодов, обеспечивает получение на выходе последовательности "+" (Фиг,2 д) и последовательности "-" (Фиг,2 е). Мультиплексоры 8 могут быть выполнены сдвоенными в одном корпусе с общим 5 управлениемПоследовательность "+" поступает на суммирующий вход реверсивного счетчика 7...

Номер патента: 1438000

Опубликовано: 15.11.1988

Автор: Чернышев

МПК: H03M 1/48

Метки: вала, код, поворота, угла

...а. с выходов блока 6 ПНЧ через элемент ИЛИ 12 поступают на входы умножителей 13 и 14 частоты соответственно. Умножители 13 и 14 выполнены на основе двоичных умножителей, управляемых выходным кодом Сов Б и зхп 11 15.Цикл кодирования начинается по сигналу, поступающему с выхода старшего разряда делителя 8 частоты через элемент ИЛИ 20 на вход разрешения регистра 16. Преобразователь работает по методу уравновешивания в соответствии с зависимостью004вый, второй и третий элементы ИЛИ, первый и второй умножители частоты, первый и второй блоки преобразования частоты в код, при этом второй компаратор выполнен цифровым, первый и второй выходы синусно косинусного вращающегося трансформатора соединены с вторыми входами первого и второго...

Номер патента: 1438001

Опубликовано: 15.11.1988

Авторы: Иванников, Шевцов, Шепенков

МПК: H03M 1/48

Метки: код, перемещения

...- уровень порога, подаваемыйпона третий вход компаратора 1;Б - напряжение, снимаемое сопорвыхода масштабного усилителя 15;1 ц - число, записанное во втором регистре 12;и - разрядность ЦАП 6.Опорное напряжение получается путем усреднения входного сигнала в блоке 14 усреднения и усиления в масштабном усилителе 15.Время усреднения блока 14 выбирается знанительно большим длительности информационного символа, но меньшим постоянной времени изменения параметров в канале связи.Масштабный коэффициент масштабного усилителя 15 К выбирается из со" ображений скважности информационных импульсов в информационной последовательности и может быть определен через средний вес кодовой комбинациикак К ср Данный коэффициент учитывает,что среднее напряжение...

Номер патента: 1438002

Опубликовано: 15.11.1988

Авторы: Королев, Михотин, Сипягин, Шахов, Щигирев

МПК: H03M 1/52

Метки: аналого-цифрового, интегрирующего, преобразования

...результатов на соответствующие весовые коэффициенты Ч.Счетчик 11 импульсов преобразует информативные импульсные последовательности в выходной код.Функциональная схема устройства 1 О управления приведена на фиг.3.Устройство О управления содержит Э-триггер 12, ДК-триггеры 13 - 15, реверсивный двоичный счетчик 16 импульсов, делитель 17 частоты с переменным коэффициентом деления, делитель 18 частоты на два, одновибраторы 19 и 20, элементы И 21 ". 24, элементы ИЛИ 25 - 27, элемент ИСКЛЮЧА 10- ЩЕЕ ИЛИ 28 и элемент 29 задержки.Временные диаграммы, поясняющие . работу схему, приведены на фиг.4.Первый заданный интервал времени Т 8 формируется на выходе одновибратора 19 по сигналу "Внешний запуск", последующие 2 пзаданных временных интервалов - по...

Номер патента: 1438003

Опубликовано: 15.11.1988

Авторы: Битус, Кобайло, Костюк, Леусенко, Мороз, Пахоменко

МПК: H03M 1/82

Метки: временной, двоичного, интервал, кода

...1 импульсов боль 9Ю ше, чем на время задержки нулевым элементом 8,1 задержки, то задержанный тактовый импульс с выхода этого элемента поступает непосредственно на вход синхронизации триггера 9,1, По переднему фронту импульса, поступающего на вход синхронизации одного из триггеров синхронизации, соответствующий триггер 9 устанавливается в единичное состояние, открывая по второму входу соответствующий элемент Ивторой группы. На первый вход этого элемента И поступают задержанные тактовые импульсы с выхода К-го элемента 8 задержки. Последовательность тактовых импульсов, задержанная на время запаздывания импульса начала преобразования относительно исходной такТовой последовательности импульсов, генерируемой генератором 1 импульсов,...

Номер патента: 1438004

Опубликовано: 15.11.1988

Авторы: Погрибной, Пристайко, Тимченко

МПК: H03M 3/02

Метки: активности, анализатор, непрерывных, сигналов

...уменьшение выходного напряжения преобразователя 2 также на единицу дискретности.Логическая обработка сигналов Ь,"11 производится следующимобразом. Выходной сигнал компаратора 1 поступает на информационный вход триггера 9. С помощью тактовых импульсов, поступающих с входа 12, триггер 9 обеспечивает запоминание предыдущего значе(к)ния Ь;, и управляет работой элементов И 5 и 6. Единичное состояние триггера 9 обеспечивает прохождение единичного значения сигнала, соответствующего случаю Х(С) Х(С), с выхода элемента И 3 через элемент И 5 и одновременно элемент ИЛИ 8 на выходы 13 и 14 анализатора. 11 ри этом нуле" вой сигнал, поступающий с инверсного выхода триггера 9, запрещает прохождение единичного сигнала с выхода элемента И 3 через...

Номер патента: 1438005

Опубликовано: 15.11.1988

Автор: Петренко

МПК: H03M 7/04

Метки: двоичного, код, кода, позиционно-знаковый

...1011101, на выходе (+) 1 9 формируется код вида + 1010001, поскольку "1" с входной . шины 2 поступает непосредственно на выход (+) 19, кроме того, элементы И 4 2 и б имеют "1" на выходах, так как на входах элементов НЕ 8 и 12 присутствует "0".("0" нв вписаны).Если подсчитать число "1"жительном и отрицательном рато они для любой кодовой комбобязательно равны междусобойчем и основан функциональныйработы различных устройств,щих впозиционно-знаковой си Предлагаемый преобразователь работает следующим образом.Двоично-позиционный код формирует" ся путем окаймления каждой единичной группы разрядов входного кода единирей старшего разряда в положительной группе разрядов выходного кода и единицей младшего разряда в отрицательной: группе...

Номер патента: 1438006

Опубликовано: 15.11.1988

Авторы: Беляев, Музыченко, Трушкин

МПК: G06F 11/10, H03M 7/20

Метки: двоичного, единиц, кода, модулю, подсчета, числа

...8,1 на счетный вход счетчика 5, который осуществляет их подсчет по модулю К, а также на тактовый вход делителя 9, на 1-м выходе которого, соединенном с входом элемента И 7.1, появляется импульс при поступлении ч) вой К)-го импульса на его тактовый вход 13. Импульсы с выхода делителя 9 поступают через элемент И 7.1 на вычитающий вход блока 6.1, из содержимого которого при этом вычитается единица, а также через элемент ИЛИ 8,2 на вход 20 обнуления делителя 9, который по заднему фронту импульса сбрасывается в нулевое состояние, Таким образом, за время поступления на вычитающий вход блока 6.1 одного тактового импульса на вход счетчика 5 поступает (ж) шой К тактовых импульсов. Работа продолжается таким образом до обнуления блока 61. Далее...

Номер патента: 1438007

Опубликовано: 15.11.1988

Авторы: Ковнир, Цодыковский

МПК: H03M 9/00

Метки: кода, параллельный, последовательного

...до коман-. ды "Пуск" в регистр 38 адреса был занесен требуемый адрес слова, с которого надо принимать информацию в преобразователь. Этот адрес сравнивается в блоке 40 сравнения., Блок 40 сравнения имеет два выхода: выход р О" и выход "=О". Если после прохождения восьми импульсов срабатывает сигнал "О" (фиг.2 е), то сигнал "Строб" проходит через элемент И 33 и обнуляет счетчик 34 адреса через элемент И 1 И 26. Если вырабатывается сигнал =0", то сигнал "Строб" не проходит через элемент И 33, а триггер 16 сбрасывается и блокирует элемент И 33 для дальнейшего прохождения импульсов "Строб" до прихода нового сигнала "Пуск".Таким образом находят нужное слово информации, и канал будет принимать информацию аналогично описанному для известного...

Номер патента: 1438008

Опубликовано: 15.11.1988

Авторы: Замчевский, Золотарев, Сержанов, Соляниченко, Стахов

МПК: H03M 13/23

Метки: кодов

...в регистр 3и подается на первый вход сумматора2 и второй вход блока 5 сравнения кодов. Одновременно обнуляются регистры 14 и 15 и счетчик 18, а триггер,16 устанавливается в состояние единицывНа третьи входы блока 4 памяти поступает нулевой адрес, по которомузаписан двоичный эквивалент десятого 38008 4 0 0 1 1 0 0 Регистр 3Блок 4 памяти(первые вы 1 0 0 1 1 ходы)Е 1 1 1 1 1По переднему фронту импульса с выхода элемента ИЛИ 8 результат операции сложения записывается в регистр 3Первый такт преобразования закончен. Следующие такты преобразования осуществляются аналогично. Для наглядности пример преобразования числа +12 представлен в виде табл.1По окончании пятого такта работы преобразователя в регистрах 14 и 15 будет сформирован...

Номер патента: 1438635

Опубликовано: 15.11.1988

Автор: Дирк

МПК: H03M 3/02

Метки: сигма-дельта-модулятор

...равного Б(17), на иивертирумгй вход ннтегрцрукцего олераци О онного усилТ(глл 2 Оа К мочету времэ нц (111)Т сигнал х(е) на выходе Х нчсс.т поэтому слслуюгаее эиачемис: х л+1) Т 1 "Х(лТ) ь(С 1 С 2) Ц(лТ)-(С 1 ггС 2) Ь; аналогичным образом, поскольку клгсэс 18 и 19 открьгты, сигнал обратой связи подается через конденсатор СЭ, ксторый перел этим был горгрег ло эггачения х(лТ), ца иннг ртируггя 1 ахсгд ИНТЕ ГрируЮЩ ГО ОПС сс с 11 сэггггсэГсЭ уСИэи 2 О тели 22.момент я; м ни (1+1)Т;1- нал 1 сс(Ф) на выходе 1 имеет сэтому СПЕРДХЯЕ ЗНЛЧс 1 ф; гс ФЪ) - ,с Л+ТЪ + +(САУС) х (оТ) -(.Э/1 с) Ь.Из сказаггггссс о.:ф 1,сс гт 1 и 25 ХВаггтс ВЛИИ С ггггтс . р гтс;Ч , К.гх ОЛСЭС 3 Кггс 11 ТО 1;1 Сгигг . 1 Т.Р; Р Ч рабОтахгт В Ка .с;гсис 111 гер...

Номер патента: 1018228

Опубликовано: 15.11.1988

Авторы: Рябов, Сотский, Федорков

МПК: H03M 1/38

Метки: аналого-цифровой, последовательного, приближения

...преобразования в прототипе приводит к снижению быстродействия или значительному увеличению токов в токовых ключах и резисторах цифроаналогового преобразователя и соответствующему усложнению технологии изготовления интегральных схем.Целью изобретения является повьппение точности и быстродействия аналого"цифрового преобразователя.Цель достигается тем, что в аналого-цифровой преобразователь последовательного приближения, содержащий преобразователь код-ток, выход которого через первый резистор соединен с шиной преобразуемого напряжения, управляющие входы ключей подключены к первой группе выходов устройства управления, хранения и вывода результатов преобразования, первый вход которого соединен с шиной тактовых импульсов, а второй вход - с...

Номер патента: 1439735

Опубликовано: 23.11.1988

Автор: Чибухчян

МПК: H03M 1/24

Метки: код, перемещения, преобразования

...поступают на вход "Запись" регистра 14в момент, когда сигнал У 1 достигаетсвоего максимального значения Б, в39735 51015 з14 диапазоне , - Ц., т,е. при плоской вершине сигнала, Поэтому н регистр 14 всегда будет записан код, являющийся цифровым эквивалентом максималь ного значения сигнала Ц.Цщ11 р 11 1 моксопКод Ир с выходов регистра 14 поступает на цифровые входы ЦАП 15, на аналоговый вход которого подано напряжение, равное Ц я .Напряжение на выходе ЦАП 15Ццап "оо1 р 1 юТаким образом при перемещении кодового элементана выходе ЦАП 15 блока 11 всегда присутствует напряжение, равное максимальному значению сигнала Ц (0 ). Это напряжение посйтупает на делитель 18 напряжения с коэффициентом деления 2, выход которого соединен с входом блока 20...

Номер патента: 1439736

Опубликовано: 23.11.1988

Авторы: Дудик, Никонов, Хайруллина, Черных

МПК: H03M 1/30

Метки: код, перемещения, электромагнитный

...И 37 через элемент ИЛИ 40 поступает напряжение высокого уровня и ключ 43 переводится в замкнутое состояние, на вход функционального преобразователя 14 подается выходное напряжение детектора 22. Когда подвижный элемент 1 находится в третьем поддиапазоне перемещения, на управляющий вход ключа 44 через элемент ИЛИ 41 поступает напряжение высокого уровня с выходного элемента И 38, а при переводе центра подвижного элемента 1 в пределы пятого поддиапазона выходным напряжением высокого уровня элемента И 39 замыкается ключ 45, в этих случаях на вход функционального преобразователя 14 подаются соответственно напряжения Бгв и БКогда координата подвижного элементанаходится во втором поддиапазоне преобразования, на управляющий вход ключа 42...

Номер патента: 1439737

Опубликовано: 23.11.1988

Авторы: Конов, Шевченко

МПК: H03M 1/30

Метки: код, перемещения

...инверсного выхода, триггера 9) триггера 7, который до этого находился в состоянии "О" (Фиг, 2,г,д). Таким образом, на время действия сигнала А (логический ноль) на выходе элемента И 13 формируется положительный счетный импульс (Фиг,2,к), При поступлении сигналов В и С (формирователи импульсов 5 и 6) происходит переключение триггеров 7 и.8, 8 и 9 соответственно (фиг.2,б, в,д,е), в результате чего на вьходе элемента И 3 формируются счетные им- пульсы (фиг.2,к). При этом каждому импульсу А,В и С соответствует один счетный импульс.Сигналы А,В.С поступают также на триггеры 10 и 12, причем сигнал Апо переднему Фронту устанавливаеттриггер 11, находящийся до этого в состоянии "1", в остоиние "О", а по заднему фронту - триггер 12 всостояние "1",...

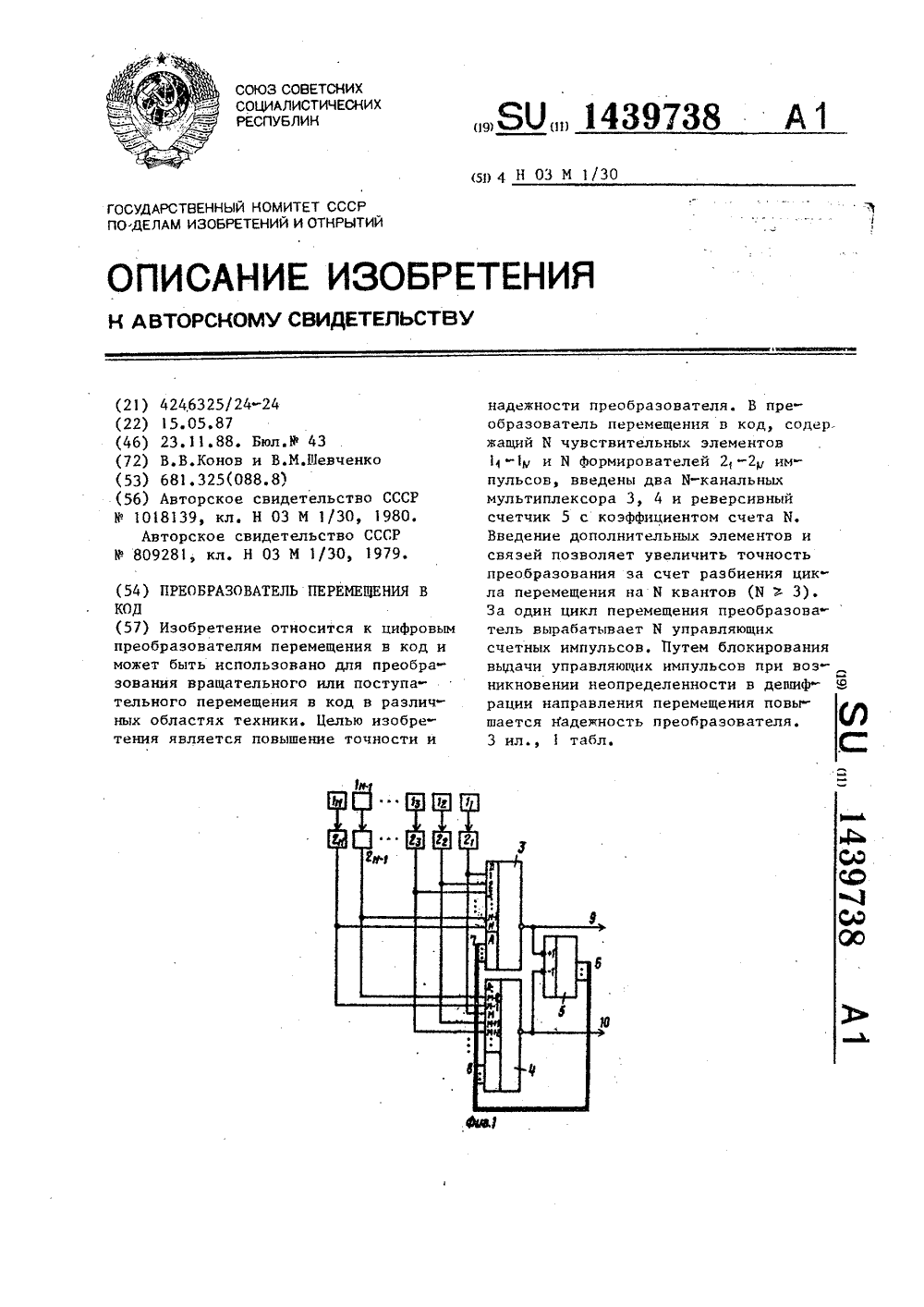

Номер патента: 1439738

Опубликовано: 23.11.1988

Авторы: Конов, Шевченко

МПК: H03M 1/30

Метки: код, перемещения

...приход импульсов йо каналам 1,2,3,1,2 соответствует направлен инию + , а последовательный приход импульсон по каналам 2,1,3,2,1 направлению "-", при этом вырабатыва- ются счетные импульсы на выходах 9 и 10 устройства, соответственно Счет +и и Счет - . Входные импуль сы поступают на входы каналов мультиплексоров 3 и 4, При постоянном перемещении в одном направлении, например в напранлении+", каждый следующий импульс, приходящий с соответ стнующего формирователя 2, например с Формирователя 2 л, проходя через мультиплексор 3 по соответствующему каналу 1, выдается на выход 9 преобразователя "Счет +" как сигнал управления, вызывая одновременно срабатывание реверсивного счетчика 5. Реверсивный счетчик 5 по адресным вхо дам 7 и 8 готовит...

Номер патента: 1439739

Опубликовано: 23.11.1988

Авторы: Иванов, Иванова

МПК: H03M 1/64

Метки: вала, положения, углового

...23 в состояниеЯ 23 = 1 и снимают управляющие сигналыс потенциалом О с входов К 17 и Б 19триггеров 17 и 19, Потенциал по входу Б триггера 24 Б 24 = Я 18 + Я 19= О + О = О, триггер 23 остается в 30состоянии 023 = 1.С приходом третьего импульса Пктриггер 18 остается в прежнем состоянии Я 18 = О, состояния остальныхэлементов тоже не меняются. 35С приходом четвертого импульса11 к триггер 17 опрокидывается всостояние Ч 17 = 1. При Х 1 = 1, Х 2- 1, ХЗ = 0 на выходе дешифраторовУ 1 - У 4 = 1. По входу Я триггера 23 40Б 23 = Я 17 + ф 9 = 1 + О = 1, потенциал на выходе ( триггера 23 равен 1.С приходом подряд пятого импульса Пки на выходе П триггера 17потенциал равен О, триггер 17 опро 45кидывается в состояние 017 = О. ПриХ 1 = О, Х 2 = 1, ХЗ =...

Номер патента: 1439740

Опубликовано: 23.11.1988

Авторы: Косинский, Юрченко

МПК: H03M 1/66

Метки: вала, кода, поворота, угол

...его выходе формируется значениекода тангенса угла д, заданноговходным кодом в пределах от 0 до О/4,55при подаче обратного кода - значениетангенса угла, дополнительного до11/4, т.е. значение котангенса. Значения кодов тангенса или котангенса младших разрядов угла р поступают на цифровые входы ЦАП 5. На выходе источника 7 опорного напряжения формируется напряжение П переменного тока, которое является опорным напряжением для исполнительного элемента 8 и входным напряжением для ЦАП 5 и переключателя 9.В зависимости от октанта устанавливаемого угла на синусный П ,и косинусный Пвходы СКД 10 поступаетихили напряжение П с выхода источника 7 или выходное напряжение ЦАП 5,преобразованное в соответствии с выходным кодом блока 4. Выходные...

Номер патента: 1439741

Опубликовано: 23.11.1988

Авторы: Беликова, Шимбирев

МПК: H03M 1/82

Метки: временной, интервал, кода

...24 Формируется сигнал определенной длительности (Фиг,2),В Формирователе 11 по заднему фронту сигнала с выхода логического блока 10 формируется импульс, который поступает на выходную шину 12,Этот же импульс через элемент ИЛИ 20 сбрасывает в ноль счетчик 3. В результате сигнал с выхода блока 6 разрешает прохождение импульсов генератора на счетчик 3. Аналогично описанному формируется очередной временной интервал . При этом считывание из СОЗУ осуществляется по новому адресу, задаваемому счетчиком 7.В процессе работы чаще обновляется информация младших разрядов, Сигнал на обновление информации в регистре 5 младших разрядов формируется с помощью дешифратора 13, подключенного к выходам младших разрядов счетчика 7.Сигнал с выхода...

Номер патента: 1439742

Опубликовано: 23.11.1988

Авторы: Комаров, Котович, Малашонок, Палков

МПК: H03M 3/02

Метки: дельта-модулятор, низкоскоростной

...дискретизированного во времени цифрового потока р(пТ)Данный цифровой поток поступает навходы полосовых экспандеров 3, навыходах которых образуются составляю"щие аппроксимируюшего сигнала. Этисоставляющие суммируются при помощисумматора 4 и через один из входовпервого перемножителя 5 поступают навторой вход компаратора 1 для сравнения с входным сигналом,В режиме наилучшего по критериюотношения сигнал/шум предсказаниявзаимная корреляционная Функция передаваемого сигнала и предсказанногосигнала должна быть равна 0. Исходяиз этого второй перемножитеЛь 6 осуществляет произведение передаваемогосигнала р(пТ) и сигнала предсказанияБд(пТ). На выходе интегратора 8 появляется усредненная на слоговом интервале величина этого произведенияКс ,...

Номер патента: 1439743

Опубликовано: 23.11.1988

Автор: Захарнев

МПК: H03M 7/00

Метки: кусочно, монотонного, накопления, сигнала, синхронной, суммы, цифрового

...двоичного кода (раздельно поЗзкаждому значении кода), запоминание подсчитанного числа выборок по адресу,СООтВЕтСТВУ 1 ОЩЕМУ З 11 ат 1 ЕЦИ 1 О ДВОтгЧЦОГО кода (или построение гистограммы), преобразование чисел выборок, запомненных в порядке возрастания адресов(т.е, преобразование гистограммы) в синхронную сумму.В результате дискретизации процесса в моменты времени гт 1: тттг-;гттФ,у где М - чиспо шагов (ццтервалов) дис кретизации ца периоде синхронизации,и аналого"цифрового преобразовацилсоответствующих выборок входного сигнала определяютсл адреса в памяти,По -му адресу в случае полвленил50выборки, соответствующей коду х, кимегощемуся числу добавляется единица,т.е. по х-му адресу хранит л число,равное количеству появлений выборки,т =...

Номер патента: 1439744

Опубликовано: 23.11.1988

Авторы: Джагупов, Дрозд, Николенко, Полин

МПК: H03M 7/00

Метки: кодовых, последовательностей, формирования

...соответствующему полутакту предшествующего такта,Считываемые с второго элемента 4 памяти коды номеров каналов группы поступают на информационные входы регистра 17, а с его выходов на адресные входы демультиплексора 12, обеспечивая последовательное формирование единичных импульсов на его 15 выходах, соответствующих номерам каналов группы.С первого и второго вь 1 ходов третьего элемента 21 памяти снимаются соответственно первый и второй раз ряды кода переключений, поступающие на Ч-входы ТЧ-триггеров 18-1 18-и первого блока 18 и ТЧ-триггеров 19-119-п второго блока 19 соответственно (единичное значение на 25 Ч-входе ТЧ-триггера разрешает изменять его состояние на инверсное с приходом единичного импульса (фронта) на Т-вход ТЧ-триггера), На...
