H03M — Кодирование, декодирование или преобразование кода вообще

Номер патента: 1148125

Опубликовано: 30.03.1985

Автор: Гусев

МПК: H03M 13/03

Метки: декодирующее

...а у(при ии, у отрезока 1(у 1) дополняется справа по 7-пнулевыми символами): оо во+1 2,по до 17 ф"а,=ааа.о а,о а о а;- а,о) --- а,., - 1 а,(1.,В процессе декодирования каждыйиз отрезков а;,;, где 1 = 0,1,2,-1, принимаемой комбинации сравнивается поэлементно с а . -ми отрез(3) 40ками всех рабочих комбинаций, которые генерируются кольцевым регистром1 сдвига, отображающим кодовое кольцо А для и -элементного двоичного кода,45Количество несовпадений при приеме каждого из отрезков суммируетсяв счетчиках 5 -5 несовпадений, Сэтой целью в каждом 3 ом цикле работы устройства осуществляется автома 50тическое подключение входа счетчика5 несовпадений для данной кодовойкомбинации к выходу соответствующего блока 3 выявления несовпаденийс помоЩью блока...

Номер патента: 1148574

Опубликовано: 30.03.1985

Автор: Тетсуроу

МПК: H03M 1/48

Метки: вала, код, поворота, угла

...блок контроля и блок регулирования напряжения, сигнальные входы которого соединены с выходами согласующего блока, а выходы подключены к входам СКВТ, выход синхронного детектора через высокочастотный фильтр подключен к формирователю знака напряжения и к последовательно соединенным формирователю модуля нанряжения и блоку преобразования напряжения в час3 11 Ъ 8 тоту следования импульсов, выход которого и выход формирователя знака напряжения через первый коммутатор подключены к сигнальному и управляющему входам реверсивного счетчика, выход которого подключен к одному сигнальному входу второго коммутатора, выход, второго коммутатора подключен к входам первого и второго формирователей ШИМ-сигналов, выход счет-б чика подключен к...

Номер патента: 1149260

Опубликовано: 07.04.1985

Автор: Музыченко

МПК: H03M 13/03

Метки: весом, коде, обнаружения, ошибок, параллельном, постоянным, разрядном

...установки счетчика импульсовпо модулю (К+1), единичный вьвсодКБ-триггера (и+1)-го разряда распре.делителя импульсов соединен спервым информационныс входом блока син.хронизации, вьпсод элемента ИЛИ соединен со счетным входом счетчикаимпульсов по модулю (К+1), выходыкоторого, соответствующие весам Ки (К+1), соединены соответственнос информационным входом триггера ивторым информационным входом блокасинхронизации, выход триггера является выходом контроля устройства. На фиг, 1 дана структурная схема предлагаемого устройства для общего случая; на фиг. 2 к 3 - схемы коммутаторов. Предлагаемое устройство содержитсчетчик 1 импульсов ло модулю(К+1), элемент ИЛИ 2триггер 3,блок 4 синхронизации генератор 5тактовых импульсов, разряды...

Номер патента: 1149261

Опубликовано: 07.04.1985

Автор: Ткаченко

МПК: H03M 13/53

Метки: кодов, оптимальных, фибоначчи

...начиная со старших разрядов, предназна149261 6блока 2 фиксации сбоев, выходов элементов И 3 и 4 и единичных выходовтриггеров 1. 1 и 1,2 регистра. Информационные входы 8 устройства пред 5 назначены для записи параллельнымобразом в триггеры . 1-1. 12 регистраоптимального иэображения кода. Установочный вход 9 устройства необходимдля установки триггеров 1.1-1,12 ре О гистра в исходное нулевое состояние.Устройство работает следующим образом. В исходном состоянии после подачи 15 на установочный вход 9 устройстваединичного сигнала триггеры 1. 1-1. 12 устанавливаются в нулевое состояние.Предположим, что в регистре необходимо хранить код числа 9, представ ленного в оптимальной форме оптимального 2-го када Фибоначчи. Из соотношения (1)...

Номер патента: 1149262

Опубликовано: 07.04.1985

Авторы: Ключко, Ткаченко

МПК: H03M 13/53

Метки: кодов, фибоначчи

...информационный вход 17 блока 3 Формирования переноса,В состав блока 2 фиксации сбоев(фиг.2) входят элементы ИЛИ 18 и эле"мент., И 19.В состав блока 3 формирования переноса (фиг,3) входят пятивходовойэлемент ИЛИ 20, элемент И 21, формирователь 22 импульсов и элементИЛИ 23.Выходы элементов И 19 каждогоблока фиксации .сбоев совместно о выходами триггеров 1.1 и 1.2 триггерного регистра соединены с соответствующими входами элемента ИЛИ 4, выход которого является выходом неисправности устройства, Единичныевыходы триггеров триггерного регистра являются выходами группы информационных выходов устройства. Единичный выход каждого з-го триггера регистра, где 1 в ; (р+1)р и, соединенс вторым входом элемента И 19(-р)-го блока фиксации сбоев иК-м...

Номер патента: 1149293

Опубликовано: 07.04.1985

Авторы: Ганеев, Мельников, Никонов

МПК: H03M 1/22

Метки: вала, вращения

...на выходе К В 8-триггра навыходе элемента 8 устанавливаетсянулевой уровень выходного напряжения.Напряжевие на выходе элемента И-НЕ 10принимает единичный уровень. Конденсатор 18 через резистор 16 заряжается, создавая высокий уровень напряжения на входе элемента И-НЕ 9. Поскольку на другом Входе элемента и-не 9. действует нулевой уровень сигнала,то напряжение на выходе элемента И- "НЕ 9 равно логической единице, С пос туплением сигнала на входе реле времени на выходе формирователя узкихимпульсов .(конденсатор 17, резистор 15 и элемент И-НЕ 12) формируется узкий сигнал логического нуля,ведущий к опрокидыванию ЕБ-триггера.На выходе элемента И-НЕ 8 устанавливается уровень логической единицы,а на выходе элемента И-НЕ 10 - логического нуля,...

Номер патента: 1149294

Опубликовано: 07.04.1985

Автор: Новиков

МПК: H03M 1/22

Метки: код, перемещения

...связи вала фа- ЗЕэовращателя 4 с механизмом 14, перемещение которого преобразуется вкод.Преобразователь работает следующим образом,Импульсы тактовой частоты поступают с выхода генератора 1 импульсов на вход первого делителя 2 частоты, первый вход дешифратора 9 исчетный вход второго делителя 10 частоты. Первый делитель 2 частоты формирует сигналы (фиг. 2 а) кодовой раз- . вертки, которые подаются на вход фаэорасщепителя 3, второй вход дешиф 43 ратора 9 и первый вход коммутатора 11. Из сигналов (Фиг.2 а) кодовой развертки фазорасщепитель 3 вырабатывает двухфазную или трехфазную систему питающих напряжений для фазо вращателя 4 (типа вращающегося трансформатора или сельсина). Дешифратор 9 формирует иэ кодовой комбинации, образуемой...

Номер патента: 1149396

Опубликовано: 07.04.1985

Авторы: Лапенко, Слынько

МПК: H03M 7/34

Метки: адаптивной, дельта-модуляции

...устройства, цифровой анализатор, блок управления шагом квантования, умножитель сигналов, второй вход которого соединен с вторым выходом цифрового анализатора, являющимся выходом устройства, а выход умно- жителя сигналов соединен с входом интегратора, блок управления шагом квантования выполнен в виде последовательно соединенных управляемого источника опорного напряжения, дифференциального усилителя и фильтра нижних частот, выход которого соединен через цепь положительной обратной связи с вторым входом дифференциального усилителя.35 40 45 50 Сигнал с выхода компаратора 2 поступает на вход первого Р-триггера 10 (фиг, 2). Сигнал с неинвертирующего выхода первого Р-триггера 10 (фиг. 2) поступает на первый вход умножителя 5, изменяя...

Номер патента: 1149407

Опубликовано: 07.04.1985

Автор: Заико

МПК: H03M 1/10

Метки: аналого-цифровых, математического, ожидания, погрешности, преобразователей

...аналого-цифрового преобразователя, второй вход которого соединен с входом линии задержки и второй выходной шиной, а выход - с первым входом блока сравнения кодов, второй вход которого соединен с выходом реверсивного счетчика, а первый выход - с первым входом реверсивного счетчика, второй вход которого соединен с первой входной шиной, третий вход - с входом линии задержки, а четвертый вход - с выходом генератора импульсов, входом делителя частоты и первым вХодом первого счетчика, выход которого соединен с первым входом блока памяти, первый триггер, первый вход которо1149407 3го соединен с шиной Пуск, второй вход - с выходом второго счетчика, а выход - с первым входом первого элемента И, введены блок суммирования, делитель на два,...

Номер патента: 1149408

Опубликовано: 07.04.1985

Автор: Карпов

МПК: H03M 1/22

Метки: код, перемещений, угловых

...невысокая температурная стабильность, вызванная изменением фазовых сдвигов вносимых линией связи и самим синуснокосинусным датчиком при изменении температуры окружающей среды.Наиболее близким к изобретению по технической сущности является преобразователь угловых перемещений в код, содержащий генератор, выход которого подключен к источнику парафазных сигналов, первый и второй выходы которого подключены к входам первого сумматора, выход которого подключен к первому входу синуснокосинусного датчика, входы второго сумматора подключены к третьему и четвертому выходам источника парафазных сигналов, а выход - к второму входу синусно-косинусного датчика, выход которо о через последовательно соединенные фильтр нижних частот,...

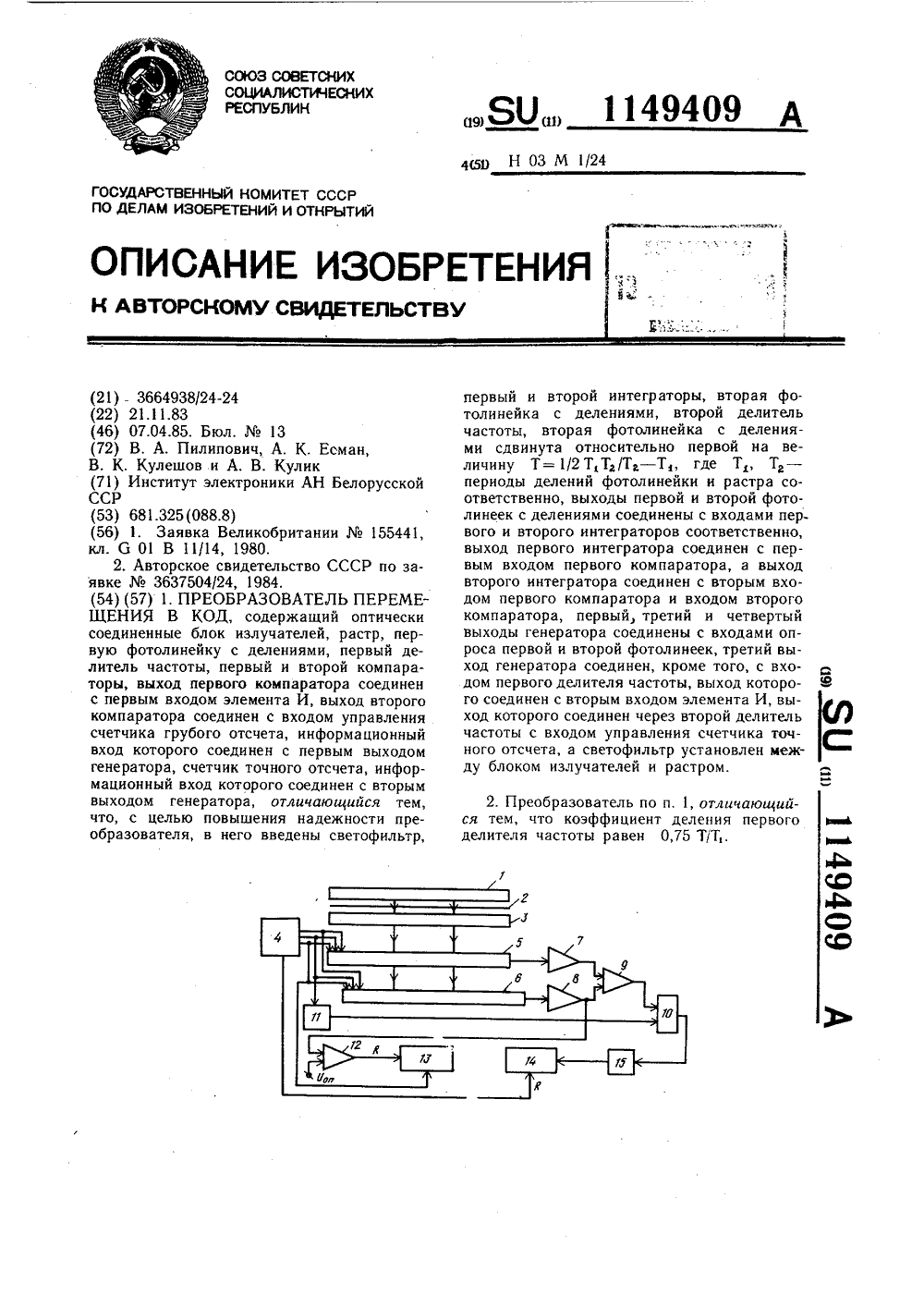

Номер патента: 1149409

Опубликовано: 07.04.1985

Авторы: Есьман, Кулешов, Кулик, Пилипович

МПК: H03M 1/24

Метки: код, перемещения

...с вторым входом элемента И, выход которого соединен через второй делитель частоты с входом управления счетчика точного отсчета, а светофильтр установлен между блоком излучателей и растром,Причем коэффициент деления первого делителя частоты равен 0,75 Т/Т,.В изобретении совокупность введенных элементов и новых связей позволяет повысить отношение сигнал/шум в оптическом изображении и точность точного отсчета за счет выделения временных интервалов счета импульсов сдвинутых фотолинеек.На чертеже представлена структурная схема преобразователя перемещения в код.Устройство содержит блок 1 излучателей, светофильтр 2, растр 3, генератор 4, фотолинеек 5 и 6, интеграторы 7 и 8, компаратор 9, элемент И 10, делитель 11 частоты, компаратор 12,...

Номер патента: 1150765

Опубликовано: 15.04.1985

Авторы: Бондаренко, Волков, Пакканен, Пекки, Политова

МПК: H03M 1/24

Метки: код, перемещения

...управляющие входы первого и второго регистров соединены с управляющими входами блока, информационные выходы первого регистра через преобразователь кода соединены с соответствующими входами цифрового пе" реключатели, управляющий вход которо" го соединен. с выходом цифрового ком 1150765паратора, входы которого подключенык выходам второго регистра, выходыцифрового переключателя подключенык второй группе выходов блока.На Фнг. 1 представлена. структурная 5схема греобразователя; на Фиг, 2 -маски светомодулятора, размещенныеотносительно дорожки точного отсчетакодирующего диска; на фиг. 3 - временная диаграмма напряжения на выходеусилителя фотоприемника точного отсчета,Преобразователь содержит источники 1 излучения грубого отсчета, источники...

Номер патента: 1150766

Опубликовано: 15.04.1985

Автор: Климович

МПК: H03M 1/34

Метки: аналого-цифровой

...опорного напряжения 5, первые группы резисторов 6-16(о), содержащих по и, - 1 резисторов,3 115076где= 1,2,3, ,о, операционные усилителя 7-1 - 7-п, повторители напряжения 8-1 - 8-.п, вторые группы резисторов 9 - 1 - 9-(и(п)/2, каждая из которых содержит и;-2 резисторов, причем количество групп с одинаковым числом резисторов определяется разностью между номером и старшего разряда уст. ройства и .номером и соответствующего младшего разряда, элементы И-НЕ О( -Ч( -гчи 11-1 - 11 1 резистор 12,5выходные шины 13-1 - 1 З-л,Первые входы компараторов 1-11-; л объединены между собой и соединены со входной шиной 2 устройства,первые выводы инверторов 3-1 - 3-(и) 20и резисторов 4 - 1 - 4 в (и) объедине -ны между собой и подключены к...

Номер патента: 1150767

Опубликовано: 15.04.1985

Авторы: Козлов, Николайчук, Рево, Шептебань

МПК: H03M 1/38

Метки: аналого-цифровой, самоконтролем

...соединен с выходом первого ключа и вторым входом блокасравнения 03Однако известный преобразователь характеризуется недостаточно высокой точностью са. моконтроля, так как погрешность преобразователя может иметь разлюный знак, а блок сравнения кода определяет лишь соотноше ние сравниваемых величин.Цель изобретения - повышение точности40 контроля работы аналого. цифрового преобразователя. Поставленная цель достигается тем, что в45 аналого. цифровой преобразователь с само.контролем введены блок задания уставки, цифровой инвертор, коммутатор кода и дополнительный цифровой сумматор, выход которого соединен с третьим входом блока совпадения кодов, первый вход - с шиной50 эталонного кода, второй вход - с выходом коммутатора кода, первый вход...

Номер патента: 1150768

Опубликовано: 15.04.1985

Автор: Смилянский

МПК: H03M 1/50

Метки: длительность, импульсов

...инвертора 1через резистор 12 соединен с первым входом компаратора, второй вход которого соединенс общей шиной.Преобразователь работает следующим образом,. Для правильной работы преобразователя ток, поступающий в суммирующий интегра.тор 1 от задающего генератора 10, долженбыть всегда больше суммы токов, поступающих от источника 9 и с выхода блока 8.Если принять, что сопротивления резисторов2, 3 и 4 равныто указанное условиезапишется в видеЦ О +у(1). При выполнении этого условия направление изменения напряжения на суммирующем интеграторе 1 всегда определяется знаком напряжения задающего генератора 10, Для упрощения анализа примем также, что входной сигнал х(т) является сигналом постоянного тока или, что эа время периода задающего...

Номер патента: 1150769

Опубликовано: 15.04.1985

Авторы: Аникин, Бабанов, Лукьянов

МПК: H03M 1/60

Метки: аналого-цифровой, преобразованием, частотным

...опорного напряжения, импульс 30 переполнения счетчика 6 и окончания преобразования.Б аналого-цифровом преобразовате- З 5 лр (фиг.1) входная шина 9 соединена с первым входом аналогового переключателя 7, выход которого соединен с входом преобразователя 8 напряжения в частоту импульсов, выход которого соединен с входом реверсивного счетчика 6 и к первому входу первого элемента И 12, входные шины 18 опорного напряжения соединены с суммирующим входом аналогового вычитателя 17, имею щего ключ 16 на вычитающем входе, и выходом подключенного к второму вхо" ду аналогового переключателя 7, вход ключа 16 подключен к входной шине 9, генератор 1 О эталонной частоты, выход 50 которого соединен с входом второго счетчика 19 и с первым и третьим входами...

Номер патента: 1150770

Опубликовано: 15.04.1985

Авторы: Данилин, Кузнецов

МПК: H03M 3/04

Метки: кодек, связи, системы

...регистре, на управляющие входы (С и С)которого подаются соответственно линейная частота Г, определяющая скорость передачи цифрового сигнала, итактовая частота Г , определяющаятакты передачи,. причем Г=п Гт,25где п - число разрядов кодового слова, В декодере 2 преобразователь 12кода (последовательного в параллельный) выполнен на универсальных регистрах 19 и 20 сдвига. Управляе ых 30частотами Г (вход С регистра 19)и Г (входы С и С регистров 19 и20) по .шине 21, Вход регистра 19 является входом преобразователя 12 кода, выходы регистра 19 соединены ссоответствующими входами регистра2 и вместе с его выходами образуютвыходы преобразователя 12. Блок 13коррекции выполнен в виде программируемого запоминающего устройства,40которое позволяет в...

Номер патента: 1152088

Опубликовано: 23.04.1985

Авторы: Волынский, Самойлов

МПК: H03M 1/44

Метки: аналого-цифровой

...с первыми входами соответственно первой и второй группы входов блока управления коммутаторами, а третий и четвертый входы остальных коммутаторов соединены соответственно с выходами соответствующих блоков управления коммутаторами, пятый вход 1-го коммутатора соединен соответственно с выходом каждого 1-го разностного30 усилителя с коэффициентом усиления два, а выход - с вторым входом соответствующего -го компаратора, кроме первого компаратора, выход каждого 1-го компаратора, кроме пер ваго и и-го компараторов, через соответствующие формирователи импульсов из положительного и отрицательного перепадов напряжения соединены с соответствующими 1, -ми входами пер вой и второй групп входов каждого -го блока управления...

Номер патента: 1152089

Опубликовано: 23.04.1985

Автор: Цогоев

МПК: H03M 1/50

Метки: генератор, инфранизких, частот

...входыкоторых соединены между собой черезинвертор, а выходы подключены соответственно к первому и второму входам сумматора, выход которого через динен с входом инвертора., первый вход первого делителя напряжения группы делителей напряжения соединен с К-входом второго триггера, второй выход которого соединен с синхронизирующим входом первого триггера,На фиг. 1 приведена функциональ- ная схема генератора инфранизкой3 1152 частоты; на фиг. 2 - временная диаграмма его работы.Генератор инфранизких частот содержит задающий генератор 1, счетчик 2, группу делителей 3 напряжения, первый и второй триггеры 4 и 5, первый и второй ключи 6 и 7, инвертор 8, сумматор 9, аттенюатор 10, низкочастотный фильтр 11, усилитель 12, кнопку 13, выходную шину 14...

Номер патента: 1152090

Опубликовано: 23.04.1985

Авторы: Брегман, Питерцев

МПК: H03M 1/64

Метки: вала, код, поворота, угла

...подключены к входам блока преобразования временного интервала в код, а выходы первой и второй фазосдвигающей КС-цепи через первый и второй усилители соответственно подключены к входам первого и второго нуль-компэраторов 3 3. Недостатком известного преобразо О вателя является погрешность, обусловленная тем, что, если входное сопро- . тивление усилителя ненулевое, то выходные сигналы фаэосдвигающих цепей содержат гармонические составляющие, 55 отличньге от первой.Целью изобретения является повышение точности преобразователя. Поставленная цель достигаетсятем, что в преобразователь угла поворота вала в код, содержащий синуснокосинусный датчик угла, выходы которого подключены к входам первой ивторой фазосдвигающей КС-цепи...

Номер патента: 1152091

Опубликовано: 23.04.1985

Авторы: Архангельский, Качур, Радаев

МПК: H03M 1/66

Метки: цифроаналоговый

...предыдущего по отношению к содержимому регистра 1 значения входного кода ЦАП. Первый блок 7 вычитания формирует разность между новым (уменьшаемое) и предыдущим (вычитаемое) значениями входного кода ЦАП.Ъ Блок 8 умножения умножает выходную цифру первого блока 7 вычитания на постоянное положительное число Кр 4 -масштабный коэффициент. Второй блок 9вычитания служит для нахождения разности между нулем (уменьшаемое) ивыходным кодом (вычитаемое) блока 8умножения и предназначен для формирования числа, противоположного познаку выходному числу блока 8 умно"жения. На выход коммутатора 10 поступает одна из трех его входных комбинаций в зависимости от того, на 1 Окаком иэ трех его управляющих входов(прямой выход триггера 18, выходэлемента И...

Номер патента: 1153394

Опубликовано: 30.04.1985

Автор: Левченко

МПК: H03M 1/82

Метки: время-импульсный, измерительный

...элемента приложено переключающее синусоидальное напряжение.При достижении синусоидой уровняпорогового напряжения петли гестезиса +О (точка а на синусоидеФиг. 3), кристалл перейдет в верхнеепо петле гистерезиса состояние,Характерной особенностью переключаемого электрическим полем сегнетоэластика является то, что в моментпереключения через кристалл проходитимпульс тока. На фиг, 3 это импульс1, соответствующий точке х на синусоиде, Дальнейшее изменение синусоиды 5не приводит к существенным изменениям тока до тех пор, пока она не достигнет точки б . В этой точке синусоида достигает уровня порогового напряжения -Б и кристалл переключает Ося в нижнее по петле гистерезиса состояние В этот момент через сегнетоэластичный...

Номер патента: 1153395

Опубликовано: 30.04.1985

Авторы: Алексеева, Кравцов, Лоза

МПК: H03M 1/82

Метки: код, поворота, преобразования, прибора, стрелок, угла

...с входамитретьего элемента И, выход которогосоединен с входом установки нуля второго счетчика импульсов, а через элемент задержки - с входом блока элементов И.На фиг, 1 приведена структурнаясхема устройства; на Фиг, 2 - траекториидвижения лучей оптических пар,на фиг. 3 и 4 - временные диаграммы.Устройство для регистрации показаний стрелочных приборов содержит стакан 1, вращаемый двигателем 2, бесконтактные считывающие элементы 3-5,представляющие собой оптические пары(излучатель - приемник), нулевую метку 6, блок 7 обработки информации,который, состоит из инвертора 8, ключа 9, триггеров 10 и 11, генератора12 импульсов, элементов И 13 и 14,счетчиков 15 и 1 б импульсов, блока 17элементов И, элемента 18 задержки,элемента И 19 и...

Номер патента: 1156057

Опубликовано: 15.05.1985

Авторы: Комлев, Маштак, Орлов, Шостак

МПК: G06F 5/00, H03M 7/00

Метки: двоичного, значного, значный, кода

...с входом элемента ИЛИ 13 и через элемент ИЛИ 14 - с нулевым входом триггера блокировки 15, Выходы цешифратора 5 соединены через элементы ИЛИ 16 группы с элементами И 17 группы по следующему правилу: вход 18-го элемента И 17 группы соеди 30 нен через 1 -й элемент ИЛИ 16 группы со всеми выходами дешифратора 5, кроме первых ( -1) выходов, Вход 18 последнего элемента И 17 группы (верхнего по чертежу) соединен непосредственно с последним выходом цешифратора 5.Выходы дешифратора 6 соединены через элементы ИЛИ 19 группы с входами элементов И 20 группы по следующему правилу: вход 2 1 элемента И 20 группы соединен через-й элемент ИЛИ 19 группы со всеми выходами деаифратора 6, кроме первых (1-1) выходов, а вход 21 последнего элемента И 20 группы...

Номер патента: 1156108

Опубликовано: 15.05.1985

Автор: Седухин

МПК: H03M 1/22

Метки: записи, информации, синхродиски

...с датчика 4 углового положения, равна частоте сигнала на выходе третьего делителя 27 с точностью до ошибки следящей системы 30 по входному воздействию. Одновременно сигнал с третьего делителя 27, пройдя второй делитель 28 частоты, поступает на счетный вход счетчика 14. Изменение выходного кода счетчика 14 отслеживается следящей системой 29 задания скорости радиального перемещения и приводит к радиальному перемещению проекционного блока 6. Следящая система 29 начинает работать врежиме отработки заданной скорости радиального перемешения. Скорость радиального перемещения прае .,ионного блока 6 и скорость врг:.;ения и пин - деля 2 изменяются во в . .н ;:ра в .па 5 пропорционально тек".,с, р и :ьнаму положению проекц. аго бпа а б., что...

Номер патента: 1156246

Опубликовано: 15.05.1985

Автор: Байков

МПК: H03M 3/00

Метки: двухфазных, демодуляции, сигналов, трехуровневых

...значении разряда или компаратора .6 отрицательного. уровня (см, Фиг. 2,й) при его "нулевом" значении, Однако это также не может изменить состояние других элементов устройства.Работа логической части устройства происходит по жесткой программе и начинается в момент временисоответствующий поступлению центрального перехода кодового сигнала (см. Фиг. 2,а), который изменяет состояние выходов (см. Фиг. 2,е,й) детектора 2 переходов. Это приводит к совпадению сигналов (см. Фиг. 2. с,Й) и срабатыванию элемента И 7 при "единичном" или к совпадению сигналов (см. Фиг. 2,й,е) и срабатыванию элемента И 8 при "нулевом" значении первого разряда. Срабатывание элементов И 7 или 8, в свою очередь, приводит к срабатыванию триггера 9 или 10 и...

Номер патента: 1156247

Опубликовано: 15.05.1985

Автор: Федоров

МПК: H03M 1/66

Метки: код-напряжение

...а выход - через повторитель 4 напряжения к выходнойшине 5 и второму выводу резистора 6обратной связи, первый вывод которого соединен с инвертирующим входомоперационного усилителя 2. Неинвертирующий вход операционного усилителя2 подключен к общей шине 7.На чертеже приведен также примервыполнения преобразователя 1 код-ток,содержащего последовательно соединенные резистивный делитель 8, которыйпо конструкции может быть идентиченрезистивной матрице 3, токовые ключи9, генераторы 10 тока и источник Еопорного напряжения, причем выходрезистивного делителя 8 соединен спервым выходом преобразователя 1код-ток, вторые выходы которого подключены к вторым выходам токовыхключей 9.Устройство работает следующимобразом,Пусть в исходном состоянии...

Номер патента: 1156255

Опубликовано: 15.05.1985

Авторы: Абрамов, Ковтун, Коротынский, Лунин

МПК: H03M 1/24

Метки: код, перемещения

...с осью вращения анализатора 3, коллиматор 7 устанавливается на излучателе 1, полупрозрачная пластинка 8 устанавливается перед коллиматором 7 таким образом, что отраженный от отражателя 2 луч попадает в анализатор 3, формирователь 9 начала отсчета имеет опти" ческую .связь с анализатором 3 и электрически соединен с входом сброса триггера 10 и со счетчиком 11, с регистрами 19 и 21 и со счетчиком 13, фотоприемник 6 соединен с формирователями 15 и 1 б и с эле-. ментом И , генератор 14 соединен со счетчиком 11 и с элементами И 17 и 18, выход формирователя 15 соединен с входом установки триггера 10, а выход формирователя 16 соединен со счетчиком 12 и с регистром 20, триггер 10 последовательно соединен с элементом И 18, со счетчиком 13, с...

Номер патента: 1156256

Опубликовано: 15.05.1985

Авторы: Кузьмин, Ученгуй, Цветков

МПК: H03M 1/24

Метки: код, перемещения

...6 и до-.50 рожки 4 является входной информацией, поступающей на информационные входы блока 10 контроля на четность, который может быть выполнен на интегральных микросхемах К 155 ИП 2, ОСТ 11340.909-80, 55 соединенных между собой последовательно для реализации задачи по определению на четкость считы 6 2ваемой информации с пяти дорожек и 6 подвижного элемента 1.Преобразователь работает следующим образом,Перед началом работы преобразователя импульсом на входе 17 обнуляются триггеры 14 и 15. При перемещении подвижного элемента 1, поворачивающегося совместно с кодируемым валом 2 в подшипник 3, с дорожек 6 посредством считывающих элементов 9 считывается кЬд, соответствующий положению вала 2, а с дорожки 4 посредством считывающего элемента 7...

Номер патента: 1156257

Опубликовано: 15.05.1985

Авторы: Грузинцев, Квитко, Силуков, Шнейнберг

МПК: H03M 1/48, H03M 1/64

Метки: вала, код, поворота, угла

...4, компаратор 5, триггер 6, элемент И 7, счетчик 8, дешиФраторы 9 и 10, формировате.и 11 и 12 импульсов, элементы 13 и 14 задержки, реверсивный счетчик 15.Преобразователь работает следующим образом.Выходные импульсы с гганератора 1 импульсов высокой частоты поступают на делитель 2 частоты и элемент И 7. Из выходных сигналов делителя 2 частоты в фильтре 3 Формируется напряжение первой гармоники, поступающее на питание фазовращателя 4, выходное напряжение которого сдвинуто по фазе на угол, пропорциональный углу поворота вала Фазовращателя 4. Компаратор 5 формирует импульсы из выходного сигнала фазовращателя 4 при нулевых значениях этого сигнала и положительном градиенте. Импульсы с делителя 2 частоты поступают на триггер 6,...
