H03M — Кодирование, декодирование или преобразование кода вообще

Номер патента: 1356224

Опубликовано: 30.11.1987

Авторы: Ермилов, Есьман, Пилипович, Поседько, Савченко

МПК: H03M 1/24

Метки: код, перемещения

...последовательности вырабатывает очередной информационный сигнал М-последовательности, поступающий на вход сдвигового регистра 5. 42Каждый импул:ьс, поступающий на тактовый вход регистра 5 сдвига, сдвигает находящуюся в нем информацию (т,е, часть М-последовательности, генерированную к этому моменту генератором 7 псевдослучайной последовательности) на один разряд. С выходов регистра 5 электрические сигналы поступают на входы блока 4.Блок 4 поразрядно анализирует информацию, находящуюся на его входах. В случае совпадения состояния -го разряда первых входов и:состояния д-го разряда вторых входов на соответствующем разряде прямых выходов блока 4 устанавливается уровень логической "1", в противном случае уровень логического "0", На...

Номер патента: 1356225

Опубликовано: 30.11.1987

Автор: Кочергин

МПК: H03M 1/82

Метки: выходом, многофазным, цифроаналоговый

...При нулевом значении входного сиг. нала В = О сигналы фаз старшего разряда счетчика 2, который работает в режиме непрерывного счета импульсов частоты генератора 1, передаются на выходные шины сумматора 3 без измене- ния 5 10 15с=а с,= а,. При увеличении входного сигнала В,например, на единицу младшего разрядавсе выходные сигналы фаз С будутсдвинуты на единицу относительносигналов фаз А влево (фиг,26) и т,д.вплоть до максимального значениявходного сигнала В , когда они снова совпадут со значениями сигналовфаз А, На фиг, 26, которая представляет собой развертку поверхности торапоказано изменение прямых и инверсныхвыходных сигналов фаз с, с , сстаршего раряда сумматора в функциисигнала входного кода В. Посколькувыходные сигналы...

Номер патента: 1356226

Опубликовано: 30.11.1987

Авторы: Дементьев, Кульков, Салман, Терещенко

МПК: H03M 13/51

Метки: весом, кодов, постоянным

...15 задержки на время, необходимое для сдвига единицы в сдвиговом регистре 7, поступает на тактовые входы триггеров 3 - 3 при этом триггер 3устанавливается в единичное состояние, так как на его информационном входе Э присутствует единичный уровень напряжения с выхода элемента И 51. Единичный (высокий) уровень напряжения с выхода ( триггера 3, через элемент ИЛИ 4поступает на входы элементов И 5 и 6, при этом на входе Р триггера З появляется единичный уровень напряжения, На выходе инвертора 16 сохраняется единичный уровень напряжения, разрешающий прохождение тактовых импульсов через элемент И 1, так как триггер Зп находится в нулевом состоянии. Второй выходной импульс элемента И 1 поступает на тактовый вход регистра 7 и производит...

Номер патента: 1358093

Опубликовано: 07.12.1987

Автор: Яцкевич

МПК: H03M 1/04

Метки: стохастический

...делителя 6 включается второйрезистор 7, устанавливается коэффициент деления делителя 4:В+В В т(1)В-( - ) (2) 35 1, ппгде - Р( в -) - полученное значениеК ифункции распределения случайногосигнала с учетом ,ее сжатия в К раэ.Для того, чтобы не сужать динамический диапазон измеряемых напряжений, амплитуды случайных сигналовЧдолжны быть достаточно малыми. В 45 идеальном случае максимальная амплитуда случайного сигнала должна бытьравна шагу квантования 411 вольтметра 2, т,е., если на первом этапе навыходе ЦАП 1 выставлено максимальное значение напряжения, равное пределу вольтметра Б=Ур =Бк,ЗП,то делитель 6 должен обеспечить егоуменьшение в К раз, так что1.1 ск м Бмкс 4 Пк(3)55Условие (3) выполняется, если выбрать соотношение резисторов 6 и 7В...

Номер патента: 1358094

Опубликовано: 07.12.1987

Авторы: Белов, Доценко

МПК: H03M 1/46

Метки: аналого-цифровой

...кодразравнивания). Результат, соответствующий измеряемому напряжению, посигналу "Код готов" с выхода сумматора 12 переписывается во внешнююпамять.После этого преобразователь готовк следующему преобразованию.Переходной процесс установлениявыходного тока ЦАП б (1 ) имеетэкспоненциальный характер, причемвремя установления тока старшего разряда с точностью половины младшегоразряда составляет Т= 9, где, - постоянная экспоненты (так например для ИС Х 1108 ПА 1= 300/9= 33 нс, Т. = 300 нс),Для точного 12-разрядного ЦАПдолжны соблюдаться точностные соотношения установления разрядных токов в соответствии с таблицей. График и таблица динамической погрешности от нормализованного времени Т /т приведены в литературеи с достаточной точностью...

Номер патента: 1358095

Опубликовано: 07.12.1987

Авторы: Михотин, Пильв, Шахов, Шляндин, Юрманов

МПК: H03M 1/52

Метки: аналого-цифрового, интегрирующего, преобразования

...12 опорного напряжения, источник 13 порогового напряжения, причем входы ключей 2-7 соединены с источником преобразуемогонапряжения выходами Бо, Б /К, Цо/К 2источника 1 эталонного напряжения,общей шиной и источником 1 опорногонапряжения соответственно, выходыключей 2-7 связаны с входом интегратора 8, выход последнего с первымвходом устройства 11 сравнения, второй вход которого соединен с источ-ником 13 порогового напряжения, а выход с вторым входом устройства 9 управления, выходы последнего соединены с управляющими входами ключей 2-7и входом "Сброс" интегратора 8, выход генератора 10 опорнойчастотысвязан с первым входом устройства 9управления.Работа устройства иллюстрируетсявременными диаграммами (фиг.1), где= ИГ где И - емкость...

Номер патента: 1358096

Опубликовано: 07.12.1987

Авторы: Масленников, Степанов

МПК: G01P 15/00, H03M 1/64

Метки: код, сдвига, скорости, ускорения, фазы

...скорости перемещения фазы измерительного сигнала относительно опорного. При этом числа, по 51 О очередно переписываемые в регистры13 и 14, равны между собой.При наличии разгона, торможенияили реверса результат отсчета, поочередно переписываемый из счетчика 12импульсов в регистры 13 и 14 импульсами с формирователя 11 тактовых импульсов, различен и пропорционалендевиации частоты в каждом отсчетномпериоде,При этом для разгона и торможения код ускорения определяется какразность кодов регистров 13 и 14,а для реверса код ускорения определяется как сумма кодов регистров 13и 14 за отсчетный период.Сигналы с информационных выходоврегистров 13 и 14 поступают на инФормационные входы 46 и 47 АЛБ 15.При реализации АЛБ 15 арифметическойфункции А-Б,...

Номер патента: 1358097

Опубликовано: 07.12.1987

Автор: Жогин

МПК: H03M 1/86

Метки: «код-частота

...Шмитта 6 (фиг,2 а) устанавливается напряжение Ц,(-У ), котороепоступает на шину 7 опорного напря- .жения ЦАП 1 и является опорным напряжением для резистивной матрицы ЦАП .1.Выходное напряжение ЦАП 1 (фиг.2 б)определяется состоянием коммутирующих ключей, т.е. кодом, установленным,на входных шинах 9, и равно35Цо П = -- п 2 ш фгде ш - разрядность ЦАП 1;40и - значение управляющего цифрового кода на входе ЦАП 1.Напряжение П с выхода ЦАП 1 поступает на входы интегратора 2 и масштабного инвертора 3, На выходе ин тегратора 2 напряжение У непрерывно меняется (фиг.2 в), а на выходе масштабного инвертора 3 имеет постоянную величину, равную дУ (фиг.2 г),поскольку коэффициент усиления по напряжению масштабного инвертора ЗК 1.Когда суммарное...

Номер патента: 1358098

Опубликовано: 07.12.1987

Авторы: Анкудинов, Молодкина, Портной

МПК: H03M 13/05

Метки: блочного, кода, кодек

...последнего сумматора может бьггь число от 0 до 3 (д, - 1).Порог вырабатывается ровно посредине: 1532 И, - 1). Для приведенного примера порог равен 12, Это число в двоичном коде формируется на входах разрядов второго сравниваемого числа блока 36сравнения чисел, Если число на выходе четырехразрядного сумматора 35оказывается больше порога, на выходпервого порогового элемента 17 поступает символ 1, в противном случае - 25символ О.Второй пороговый элемент 22 строится аналогично первому пороговомуэлементу 17, но число его входов равно Й.30На первый и второй входы декодера19 внутреннего кода поступают значения надежности р 1, р(11 Ц = 1,п) жестких символов соответственно первого и второго внешних кодов, на третий вход поступают символы ошибок...

Номер патента: 1359755

Опубликовано: 15.12.1987

Автор: Ромашов

МПК: G01R 29/02, H03M 1/10

Метки: времени, выходе, преобразователей, сверхбыстродействующих, установления, цифроаналоговых

...счет ограниченной полосы пропускания последнего.Для регулировки момента переключения диодов 14 и 15 (т. Ь на Аиг. 3) З 5 используется регулируемая задержка11, а для развязки выходного сопротивления Аильтра 2 и входной емкостиосциллографа 4 используется повторитель 3. Измеряя по осциллограАу интервал времени 1. от середины срезасигнала П на входе ЦАП (т. а нафиг. 3) до момента установления напряжения 11 на втором входе осциллограАа с заданной относительной погрешностью установления (т. е нафиг, 3) и учитывая задержки 1 вфильтре 2 и 1 в повторителе 3, можно определить время установления напряжения 1 г на резисторе 16 и выход ного тока 1, ЦАП 18 с заданной относительной погрешностью.После переключения ЦАП на его выходе...

Номер патента: 1359910

Опубликовано: 15.12.1987

Автор: Горбков

МПК: H03M 1/60

Метки: частота-код

...соединены с вторыми входами двухвходовых элементов ИЛИ 3 соответственно с второго по иразряд счетчика, кода мантиссы, и+1 выход тактируемого дешифратора 5 соединен с счетным входом триггера последнего разряда счетчика кода мантиссы. Устройство работает следующимобразом,Импульсом установки 0 счетчик 4 кода порядка и счетчик 1 кода мантиссы 1 переводится в начальное состояние. При подаче разрешающего потенциала на элемент И 6,играющего роль временных ворот, входные импульсы частотой Г начинают поступать на тактируемый вход дешифратора 5. При этом входным параметром может быть время (длительность разрешающего импульса й.), частота Г, время и частота вместе (измерение площадей Б) . При поступлении входных импульсов Г на тактируемый вход...

Номер патента: 1359911

Опубликовано: 15.12.1987

Авторы: Аникин, Лукьянов

МПК: H03M 1/60

Метки: аналого-цифровой, частотный

...30 на реверсивном счетчике13, для которого дешиАратор 17 посигналу 46, поступающему на шестойвход, Аормирует сигнал управлениявычитанием в случае наличия "1" кода в знаковом разряде реверсивногосчетчика 14.Сигнал 49, сормированный из сигнала 46, разрешает прохождение черездешиАратор 18 импульсов с выходаПНЧ 7 на реверсивный счетчик 14, вкотором код Х ими будет компенсироваться до нуля, В момент появления"0" кода сигнал 51 с выхода элемента И 21 разрешит вместе с сигналом46, прошедшим через элемент ИЛИ 38,прохождение импульса с выхода Аормирователя 33 через элементы И 35 иИЛИ 36 на вход счетчика 28, где онустановит код 6. Сигнал 50 с выходадешиАратора 29, соответствующий этому к 9 ду, разрешает продолжение работы генератора 30 и...

Номер патента: 1359912

Опубликовано: 15.12.1987

Авторы: Прокофьев, Сапожников

МПК: H03M 7/20

Метки: двоично-пятеричного, кода

...преобразо вателя, Выходы первого и второго эле ментов ИЛИ 7, 8 соединены с входами третьего элемента И 12, а выходы первого и второго элементов И 10, 11подключены к входам третьего элемента ИЛИ 9. Выходы третьих элементовИ 12 и ИЛИ 9 являются первым и вторымвходами преобразователя,Шифратор 1 состоит из элементовИЛИ 13-1 б и преобразует унитарныйкод один из пяти и код два из четырех.Как шифратор 1, так и преобразователи 2, 3 переводят кодовые комбинации, не принадлежащие их входному .коду, в кодовые комбинации, не принадлежащие их выходному коду.Работа устройства при отсутствиинеисправностей в его схеме и подачена входы двоично-пятеричного кодаиллюстрируется таблицей,При поступлении на входы устройства сигналов, соответствующих...

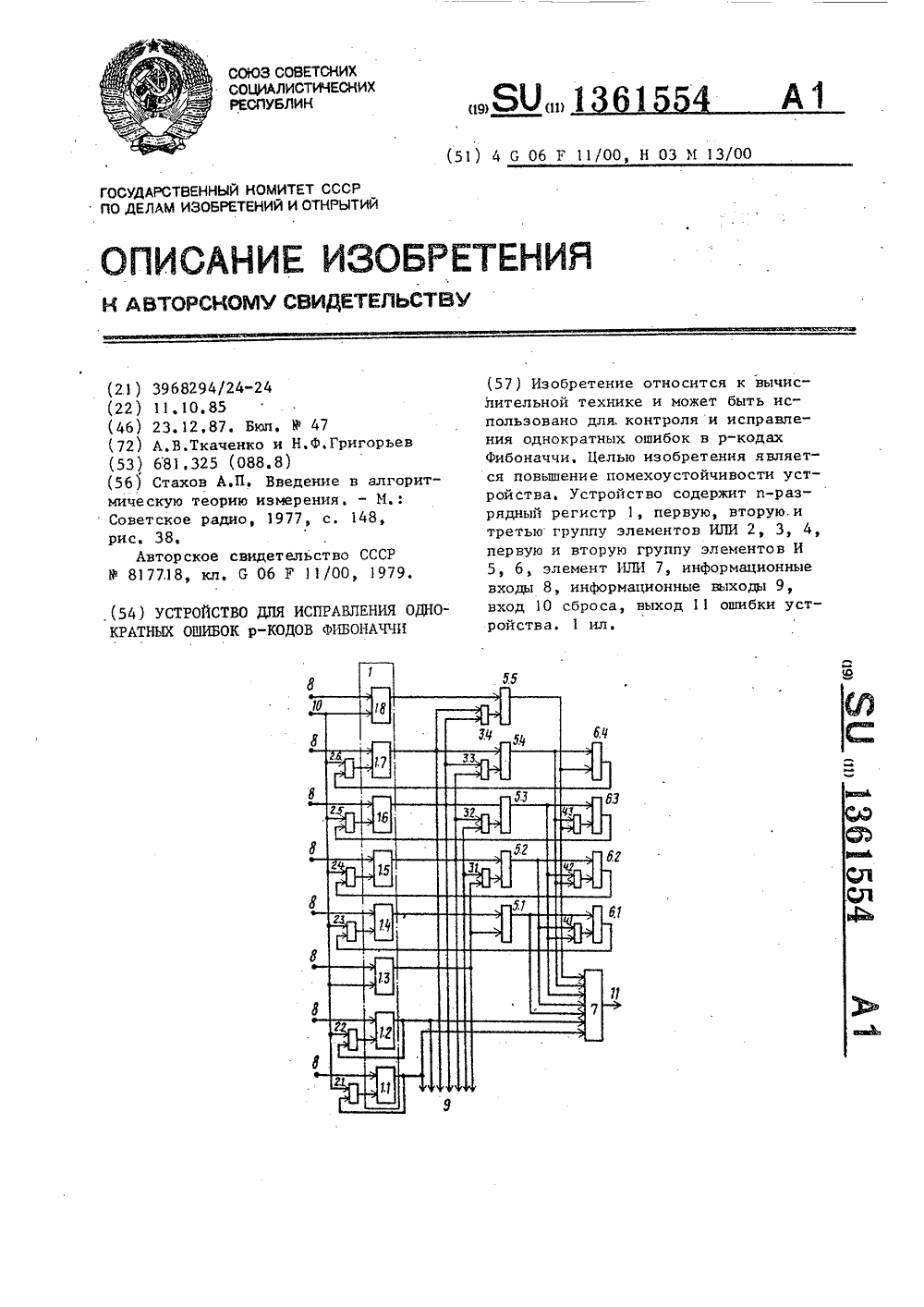

Номер патента: 1361554

Опубликовано: 23.12.1987

Авторы: Григорьев, Ткаченко

МПК: H03M 13/53

Метки: исправления, однократных, ошибок, р-кодов, фибоначчи

...имеется менее р нулей на выходе соответствующего элемента И 5 первой группы возникает единичный сигнал, который поступает через элемент ИЛИ 7 на выход 11 ошибки устройства, В том случае, если однократная ошибка типа перехода из "О" в "1" вызывает нарушение условия минимальности как в группе соседних младших разрядов, так и в группе соседних старших разрядов, т,е. образуется группа из единиц, между которыми менее р нулей, на выходе элемента И 6 второй группы, соответствующего разряду центральной из трех единиц, возникает единичный сигнал, который через элемент ИЛИ 2 первой группы данного разряда поступает на его вход сброса и переводит его в нулевое состояние, Таким образом, обеспечивается исправление части однократных ошибок хранимого...

Номер патента: 1361710

Опубликовано: 23.12.1987

Авторы: Белый, Левицкий, Осипов, Юзевич

МПК: H03M 1/02

Метки: аналого-цифровой, реверсивный

...Усилитель 6 начинает выполнять функции преобразователя ток - напряжение, диоды 3 запираются нулевым потенциалом, а компаратор 2 исключается из работы устройства. С помощью коммутатора 5 от входов ЦАП 1 отключаются выходы регистра 4 последовательных приближений и подключаются выходы регистра 13. Коммутатор 11кодов отключает от входов регистра13 выходы регистра 4 последовательных приближений и подключает к нимшину 12 устройства, а также вход 21.По сигналу запуска, поступающему на вход 23, входной цифровой код, присутствующий на шине 12, записывается в регистр 13 и через коммутатор 5 поступает на входы ЦАП 1, который преобразует код в ток 1. ДалееНа 1этот ток преобразуется с помощью усилителя 6 и резистора 8 в напряжение, которое...

Номер патента: 1361711

Опубликовано: 23.12.1987

Авторы: Афанасьев, Воржев, Гошко, Лысков

МПК: H03M 1/22

Метки: вала, код, поворота, угла

...ивычитающим входами реверсивного счетчика, выходы которого соединены синформационными входами регистра ис входами дешифратора, выходы которо го соединены с входами датчика, выход которого соединен с входом компаратора, элемент задержки, выход которого соединен с входом счетноготриггера, первый и второй выходы которого соединены с вторыми входамисоответственно первого и второгоэлементов И, о т л и ч а ю щ и й - .с я тем, что, с целью повышения точности, в него введены первый, второй 55,И третий одновибраторы, третий и четвертый элементы И, первый и второйэлементы ИЛИ КЯ-триггер, выход компаратора соединен с первыми входамитретьего элемента И и первого элемен 17. Под действием этого же сигнала на выходе второго элемента ИЛИ 16...

Номер патента: 1361712

Опубликовано: 23.12.1987

Авторы: Алхимов, Кужелев, Лизоркин

МПК: H03M 1/24, H03M 1/50

Метки: вала, код, поворота, угла

...М. гц 2 в вР гц ф где Р, - частота генератора 16 импульсов.Для защиты формирователя 14 им-. пульсов от ложных срабатываний при воздействии шумов чувствительных элементов 7 и 8 компаратор 22 инверсным входом подключен к источнику 13 опорного напряжения. При возникновении положительной полуволны наведенного напряжения на входе формирователя 14 импульсов компаратор 22 срабатывает (Фиг.2 е, ж) и отрицательным Фронтом запускает одновибратор 24, длительность импульса которого уста136172 Формула изобретения 45 1.Преобразователь угла поворота вала в код, содержащий установленный на входном валу чувствительный элемент, выход которого соединен с ин формационным входом первого формирователя импульсов, неподвижный чувствительный элемент, выход...

Номер патента: 1361713

Опубликовано: 23.12.1987

Автор: Кожухова

МПК: H03M 1/48

Метки: аналого-цифровой, следящий

...го канала при неизменном числе КФ разрядов параллельного АЦП приводиттакже к увеличению погрешности квантования, приведенная к входу ш-гоаналогового сумматора величина кото рой равна +(0 /2 ) 2 , то выбором результатов х (С;) канала обес 9печивается, во-первых, достоверныйрезультат измерения, так как этотканал не перегружен по амплитудному 4 б диапазону и, соответственно, в результате измерения отсутствует динамическая ошибка, а во-вторых, этотрезультат получен с минимальной (дляданной на интервале С, - С;, скорос ти измеряемого сигнала) погрешностьюквантования Й (11 /2 )2 , так какканал имеет минимальный амплитудныйдиапазон из всех неперегруженных поамплитудному диапазону каналов. Такимобразом, такая схема обеспечиваетоптимальную...

Номер патента: 1361714

Опубликовано: 23.12.1987

Автор: Мороз

МПК: H03M 1/52

Метки: аналого-цифровой

...со сбросом устанавливает.ся нулевое напряжение, а ключи 1, 2,12 и 13 находятся в разомкнутомсостоянии.После окончания режима сброса вмомент времени С начинается режимустановки начальных условий. Приэтом со схемы дешифратора 14. на первый вход второго элемента И 15 подается сигнал 17 разрешения режима заряда интеграторов, а на его второйвход - сигнал 20 с выхода демодулятора 7. На выходе второго элементаИ 15 образуется сигнал 21 разрешениязаряда интеграторов, при этом ключи1 и 2 замыкаются и пропускают на ин15 20 25 30 40 50 теграторы 3 и 4 со сбросом определенную часть периода переменного, напряжения. Во время режима установкиначальных условий ключи 12 и 3 находятся в разомкнутом состоянии,В момент окончания режима установки...

Номер патента: 1361715

Опубликовано: 23.12.1987

Авторы: Арсени, Бородянский, Моравский, Онопко

МПК: H03M 1/62

Метки: аналого-цифровой, функциональный

...результатов вычисления, которая сравнивается с величиной допуска погрешности, ив случае, если разность больше заданного допуска, то процесс уточнениярезультата повторяется в последовательности, определяемой импульсами,поступающими циклически с выходовблока 15, По девятому импульсу с второго выхода осуществляется переводкоммутатора 13 в состояние, обеспечивающее подключение выхода регистра9 У , к входу умножителя 7, Такжепо импульсу с второго выхода в слу-.чае завершения вычислений при срабатывании блока 14 заносится информация в регистр 11,В дальнейшем блок 15 обеспечивает циклическое появление импульсовна выходах и тем самым процесс уточнения результата преобразования повторяется столько раз, сколько этонеобходимо для получения...

Номер патента: 1361716

Опубликовано: 23.12.1987

Автор: Семенов

МПК: H03M 1/66

Метки: преобразования, цифроаналогового

...последовательность х;, определяемую формулой ходные кодовые слова которого определяются выражением х + х + Одновременно один раз в течение времени Т/2 выходное слово элемента 21 задержки записывается в регистр 23 и после вычитания выходных слов сум1361716 ментом 10 задержки ( УД означаетусечение значение выборки у ) на два1тактовых интервала длительностьюТ/2 , С учетом ошибки усечения(суммируемой с текущей выборкой у ),усеченное значение уД, поступающеена вход ЦАП, будет равно УД = у1 + 1; г Р где 11- ошибка усечения10 .-й выборки.Таким образом, происходит дифференцирование ошибки усечения, в результате ее спектор мощности перераспределяться в область верхних15 частот. Выходной сигнал ЦАП 3 поступает на аналоговый демультиплексор4,...

Номер патента: 1361717

Опубликовано: 23.12.1987

Авторы: Аксененко, Дорофеев, Червочкин

МПК: H03M 1/66

Метки: вала, кода, поворота, угол

...Фазовращатели 4 на заданный угол, Фазовыйдетектор 5, усилитель 6 и двигатель7 обеспечивают выявление рассогласования по фазе и отработку этогорассогласования путем поворота Фазовращателя. На Фиг,2 представлен процесс отработки, когда на кратчайшемрасстоянии между исхоцным положением валаи конечным М имеетсястопор ь, В начале отработки триггер 17 устанавливается в положение,при котором через коммутатор 12 нявход фазового детектора 5 поступают сигналы м, и мс. Вал Фазовращателя 4 стремится установиться в положение В ( ц., +;1 ). Если отсутствует неточность в работе элементовкомпяратора и фазового детектора(например, смещение нуля),то по достюкепии вялом точки А (м,- Т) э 1 ементы 13-17, сравнивая .-екущее положение вал с. ь. ,об,-1 ар 5...

Номер патента: 1361718

Опубликовано: 23.12.1987

Автор: Шульгин

МПК: H03M 1/66

Метки: классов, остаточных, системе, цифроаналоговый

...младшего значащего разряда ЦАП равно полуволновому напряжению электрооптического модулятора (одному периоду передаточной характеристики) Ч - . На элекТ, 1,1 троды 7 подается изменяющееся, в частности пилообразное, напряжение. Это напряжение осуществляет развертку во времени передаточной характеристики электрооптического модулятора с учетом начальной фазы, заданной числом Ы. Поскольку период передаточной характеристики электрооптических модуляторов определяется как физическими и конструктивными их особенностями (значения электрооптических коэффициентов, ориентация кристалла, длина и конфигурация электродов, профиль диффузии канала и т.д.), так и возможным масштабным изменением входного модулирующего напряжения, требуемое...

Номер патента: 1361719

Опубликовано: 23.12.1987

Автор: Ершов

МПК: H03M 1/66

Метки: цифроаналоговый

...увеличению на Д 1 тока на первом вы ходе блока 3 соответствует увеличение тока транзистора 18 на ЗД 1.При достижении входным кодом единичного значения 1111 напряжение на выходе устройства достигает верх ней положительной границы диапазона, при этом ток на первом выходе блока 3 равняется сумме токов блока 2 источников разрядных токов, а ток на втором выходе блока 3 равен нулю. 20Уменьшение входного кода от значения 10000 сопровождается уменьшением тока на первом выходе и увеличением тока на втором выходе блока 3 переключателей разрядных токов. При 26 этом уменьшается ток транзистора 18 и напряжение на выходе устройства принимает отрицательное значение, При коде 0000 напряжение на выходе устройства достигает нижней отрица тельной...

Номер патента: 1361720

Опубликовано: 23.12.1987

Автор: Антоновский

МПК: H03M 1/66

Метки: автокалибровкой, цифроаналоговый

...что на этот раз анализируется выход компаратора 8. При этом происходит сравнение входного и выходного напряжения устройства в целом. Операция, выполняемая на этом этапе, может быть определена следующей, формулой:9 оцорн Э 8 В 8 Цво 8 полняемая на этом этапе, может бытьопределена следующей формулой: Цзе Цгь 08 цдп г эЦ - Ц ЦВ = ЦЬ - ЦЬЬ ЦВ 8 цап - Цг - Ца к7 68 В Вв цлл Компенсирующие коды запоминаются в ОЗУ программного блока 10 и на этом процедура получения калибровочных ко О дов для калибровки нулевого уровня и линейности заканчивается.В процедуре Е 1 - получении калибровочного коэффициента для калибровки общего коэффициента преобразования коммутатор 3 устанавливается в положение ОВ, коммутатор 3 в положение 7 В, ЦАП " в...

Номер патента: 1361721

Опубликовано: 23.12.1987

Авторы: Алтунова, Стриженов, Хорошилова

МПК: H03M 1/82

Метки: интервал, код-временной

...счетчикасинхронным в старших разрядах и синхронным в младших, довести задержкупреобразования до задержки переключения одного триггера. В зависимости от разрядности преобразуемого кода и частоты генератора количество младших разрядов счетчика импульсов, выделяемых для формирования конца временного интервала, определяется выражением здмакс - максимальная суммарная задержкапереноса в асинхронной частисчетчика;Тс - период частотыгенератора импульсов;и - количество младших разрядов счетчика импульсов.Начало формирования временного ин-тервала определяется моментом установки КЯ-триггера 5 в единичное состояние от сигнала, вырабатываемогоселектором 4. Этот сигнал задерживается селектором 4 относительно началацикла преобразования. Время...

Номер патента: 1361722

Опубликовано: 23.12.1987

Автор: Музыченко

МПК: H03M 7/00, H03M 7/04

Метки: кодов

...с прямым входом х-го эле-.мента И, инверсный вход которого соединен с выходом многопорогового элемента с порогом а;(а ;,а,), а 40 выход - с -м выходом блока 1,(р)-м.выходом блока является выход многопорогового элемента с порогом а .,Кроме того, блок 1 анализа входного кода может быть выполнен в виде многопорогового элемента, описанного выше, выходы которого соединены с входами параллельного счетчика числаединиц в коде.Блоки 2 и 3 начальной установкиФсчетчиков могут быть выполнены следующим образом.При первой из описанных выше реализаций блока 1 анализа входного квда, блок 2 и 3 начальной установки может быть выполнен в виде группы элементов ИЛИ. Каждый элемент ИЛИ соединяется выходом с входом установки1361722 в "1"...

Номер патента: 1361723

Опубликовано: 23.12.1987

Автор: Музыченко

МПК: H03M 7/00

Метки: кодов

...2,22" и порогами а, (Каждый пороговый элемент может быть реализован на элементах И, ИЛИ следующим образом.Пусть двоичное представление порога а имеет вида =,) с, 2- 1Пусть Ы = с 1 == а,= О, Входы порогового элемента, начиная с е-ГО и до 1-ГО, таких, что = 0 Р+, == с = 1, соединены с входами элемента И, выход которого, а также входы порогового элемента (блока 3 начальной установки), начиная с (1+1)-го и кончая входом с номером х такихчто 1; =- а. = О, а Ы;,= 1, соединены с входами элемента ИЛИ, выход которого, а также входы порогового элемента, начиная с (1+1)-го и кончаявходом с номером С таких, что+71 а += 0 соединены с входами элемента И, и так далее до объединения всех остальных входов порогового элемента, Ес 136 1723элементов ИЛИ...

Номер патента: 1361724

Опубликовано: 23.12.1987

Автор: Шароватов

МПК: H03M 7/22

Метки: дешифратор

...Тактовым импульсом второй фазы считывается информация с троичного элемента 1-16. Сигналы поступают на шины 17-20 во время тактовог о импульса первой фазы.Функционирование дешифратора в соответствии с входной комбинацией 1(0000) осуществляется следующим образом.60 Тактовым импульсом первой фазыпервого такта согласно логике работы троичного элемента (табл.1) отрицательный сигнал с входной шины 17передается на первые суммирующие б 6 входы троичных элементов 1, 5 и 15,первые вычитающие входы троичныхэлементов 2 и 4, вторые вычитающиевходы троичных элементов 8 и 12 итретий вычитающий вход троичного эле 13617241мента б, отрицательный сигнал с входной шины 18 передается на первые суммирующие входы троичных элементов8 и 12 и первые вычитающие...

Номер патента: 1361725

Опубликовано: 23.12.1987

Авторы: Борисенко, Гришин, Пранович

МПК: H03M 9/00

Метки: кода, параллельный, последовательного, преобразования

...записывается в (и+1)-й разряд регистра 8, а по его спаду появляется на выходе этого разряда,т.е. на входах элемента И 11 и триггера 9.Последний остается в исходном состоянии, так как он можетсработать только по фронту и-го импульса, поступающего на тактовыйвход при наличии сигнала Лог. "1"на входе Б, но напряжение на входеЯ появляется только в момент спада и-го импульса. Следовательно "гонка фронтов" по входам С и Я триггера 9 исключается.По окончании сигнала Готовность на выходе элемента НЕ Ь появляетсясигнал "Лог. "1", а на выходе "Конец приема" устройства сигнал, который является результатом объединения на элемента И 11 трех единичных сигналов: с выходов (и+1)-го разряда регистра 8, элемента НЕ 6 и с выхода несработавшего триггера...
