Номер патента: 1264342

Опубликовано: 15.10.1986

Автор: Козусев

МПК: H03M 1/38

Метки: времени, переходного, процесса, установления

...(не показан), триггер 2 переключается в единичное состояние (фиг, 2 в), запускается генератор 8 линейно изменяющегося напряжения с крутизной а (фиг, 2 ж). Злемент И 6 открывается, импульсы генератора 10 поступают на вход счетчика 11, Контролируемый переходный процесс (фиг, 26) поступает с шины 14 устройства на компараторный блок 3, в, котором сравнивается с напряжениями О з и 11 (фиг. 2 б), Выходной сигнал блока 3 (фиг. 2 г) через элемент ИЛИ 4 (фиг, 2 д) поступает на вход элемента И-НЕ 5, на второй вход которого поступает напряжение логической единицы с выхода триггера 2 (фиг. 2 в). Генератор 9 запускается при поступлении на его вход напряжения логического нуля с выхода элемента И-НЕ 5 (фиг, 2 е) и обнуляется, когда управляющий...

Номер патента: 1264343

Опубликовано: 15.10.1986

Авторы: Замолодчиков, Смирнов

МПК: H03M 1/50

Метки: вала, код, поворота, угла

...которого формируются сигналы, модулированные по амплитуде н функции синуса и косинусаугла поворота. Триггер 12 управляет работой коммутатора 5, производящего прямое или перекрестное подключение выходных сигналов датчика 4 к входу блока 6,В одном положении триггера 12 коммутатор 5 подключает выходные сигналы датчика 4 к входу блока 6 так, что на его выходе формируется сигнал, сдвинутый по фазе основной гармоники питающего напряжения на угол, пропорциональный -с, При смене знака входного напряжения на входе компаратора 8 с отрицательного на положительный на его выходе формируются старт-импульсы. При наличии разрешающего потенциала с выхода триггера 11 старт-импульс проходит через элемент И 9 и перебрасывает передним фронтом триггер 12 в...

Номер патента: 1264344

Опубликовано: 15.10.1986

Авторы: Курилин, Малиновский, Потачинский, Резник

МПК: H03M 1/64

Метки: код, перемещения

...Аналогичные поля, движущиеся со скоростями, определяемыми частотами Г, и Г , создаются обмотками 16 и 17 второй голонки, В результате взаимодействия полей с обмоткой 18 линейки в ней наводится ЭДС.1 - о 3 э ц 3 +.1 Г= - 1/(51 и1+ос 05 -1+ 2 2210 15 20 25 30 35 40 45 50 55 Фазовые углы о 1 ,с составляющих2ЭДС определяют перемещение второй и первой головок соответственно, Выделение составляющих мЗ "ц 3Е =1/2 У э 1 п( -1 С+Ы )2фоЗ -м)=1/2 Ч 51 и( - 1+01 )2 2 2 выходной ЭДС обмотки 18 осуществляется с помощью избирательных усилителей 19 и 20 соответственно, причем избирательный усилитель 19 настроен на частотуо 1 =2 М, а избирательный усилитель 20 - на частоту 3 =2 ИГ . Информация о перемещенииг 1первой и второй головок образуется н...

Номер патента: 1264345

Опубликовано: 15.10.1986

Авторы: Алексеев, Истомин, Юцкевич

МПК: H03M 1/66

Метки: код-угол

...11 поступает на информационные входы регистров 5-7.Распределитель 4 импульсов синхронно с перекпючением коммутатора 1 своими выходными сигналами разрешает запись информации .с выходов блока 1 и дешифратора 9 поочередно в регистры 5-7 абсолютной величины созе и его знака. 20 25 Таким образом, в регистрах 5-7 постоянно хранятся коды соЫ, соэ(о+ +120) и соэ 1 о+240 ) текущего угла о с учетом знака. 30 Источник 12 опорного напряжения обеспечивает питание обмотки возбуждения сельсина-приемника 13 и его сигнальных. обмоток через инверторы 14-16, преобразователи 17-19 код-напряжение и усилители 20-22 мощности, на выходах которых Формируются напряжения, зависимость амплитуды и 35 4 О фазы которых от кода входного угла совпадает с...

Номер патента: 1264346

Опубликовано: 15.10.1986

Авторы: Минайлова, Солодухин, Федоров, Храмов

МПК: H03M 7/14

Метки: кодов

...восемнадцатой ячейки, второй выход которой соединен с первым входом двадцать первой ячейки, первый и второй выходы которой .подключены соответственно к второму входу соответственно двадцать третьей ячейки и первому входу двадцать чет- . вертой ячейки, первый и второй выходы которой соединены соответственно с вторым входом двадцать шестой и первым входом двадцать седьмой ячеек,. первый и второй выходы третьей ячейки подключены соответственно к второму входу пятой ячейки и первому входу восьмой ячейки, первьй и второй выходы которой соединены с вторыми входами соответственно десятой и тринадцатой ячеек, второй выход десятой ячейки подключен к первому входу тринадцатой ячейки, первый выход которой соединен с вторым входом семнадцатой...

Номер патента: 1264347

Опубликовано: 15.10.1986

Авторы: Пундурс, Станке, Хофмаркс

МПК: H03M 7/32

Метки: дельта-модулированные, импульсно-кодомодулированных, сигналов, сигналы

...8 выходного сигналаможет быть выполнен на элементеИСКЛЮЧА 303 ЦЕЕ ИЛИ.На фиг.З представлены следующиесигналы: а - тактовые импульсы Е (1)сна шестом выходе синхронизатора 9;б - сигнал 31,(г.) на первом выходе регистра 1; в - сигнал ,(с) на первомвыходе регистра 3; г - сигнал Ч, (С)на одном из первых выходов вычитателя 4: д - сигнал Р(с) на втором.выходе вычитателя 4; е - л - сигхросигналы Н Е,е) М(е), Р(с), Ви Я(г.) соответственно на втором, первом, третьем, седьмом, пятом и чет-вертом выходах синхронизатора 9; мсигнал П(С) на выходе регистра б;н . - сигнал Б(С) на выходе регистра7; о - выходной ДМ-сигнал 33 (1),Функционирование устройства рассматривается для случая, когда соотношение частот тактового сигналаГ,(Т) на входе 12 и канального...

Номер патента: 1266002

Опубликовано: 23.10.1986

Авторы: Ильянок, Свирин

МПК: H03M 1/18

Метки: аналого-цифровой, многоканальный, программируемый

...его фоновом напряжении.По окончании выполнения команды Измерение фона для каждого канала после окончания процесса рециркуляции и перезаписи информации на вторую страницу памяти, до поступления команды, ио которой начинается измерение фона в следующем канале, на регистр 7 подается такой управляющий сигнал, ири котором сигнал 45 на выходе преобразователя 5 код - -напряжение и, следовательно, финитный сигнал фильтра равен нулю.Измерение сигнала происходит следующим образом.При поступлении команды Измерение сигнала до начала процесса измерения аналоговый коммутатор 3 выбирает требуемый номер канала, а оперативный запоминающий блок 10 переключается на вторук) страницу иа адрес, равный номеру измеряемого канала, в режим считывания. Информация...

Номер патента: 1266003

Опубликовано: 23.10.1986

Авторы: Долин, Зарубинский, Побережский

МПК: H03M 1/44

Метки: аналого-цифрового, двухступенчатого, преобразования

...пилообразного на величину, по абсолютному значению большую, чем Ео, АЦП 6 является биполярным, с рабочим диапазоном входных напряжений от - Ео до +Ео. Г 1 олученное после преобразования цифровое значение разности между текущей и предыдущей выборками с выхода АЦГ 6 подается на первые входы сумматора 7 (фиг. Зг). На вторые входы сумматора 7 через коммутатор 8 поступает с выхода регистра 9 памяти цифровое значение предыдущей выборки (фиг. Зе, циклы 1,3,4,5). В результате на выходе сумматора 7 образуется двоичный код текущей выборки, который в конце цикла преобразования записывается в регистр 9 памяти (фиг. Зж, цикль 1 1,3,4,5). Управление работой АЦП 6 и регистра 9 памяти осуществляется импульсами, поступающими с второго и...

Номер патента: 1266004

Опубликовано: 23.10.1986

Авторы: Галиев, Маннанов, Штейнберг

МПК: H03M 1/50

Метки: частоту

...выходе интегратора 6 напряжение начинает расти и при достижении порогового уровня срабатывает пороговое устройство 7, которое дает команду на ключевое устройство, в результате чего изменяется направление интегрирования. Блок 13 формирования импульса расчетной задержки синхронизируется пороговым устройством 7 и формирует короткий импульс с расчетной задержкой относительно импульса синхронизации, который поступает на второй вход формирователя 8 импульсов (фиг.2), Если под действием внешней среды, например, изменяется постоянная времени интегратора 6, пороговое устройство 7 срабатывает раньше расчетного времени, то формирователь 8 импульсов вырабатывает ряд положительных импульсов, длительность которых зависит от изменения постоянной...

Номер патента: 1266005

Опубликовано: 23.10.1986

Авторы: Вандер, Долинский, Ирзак

МПК: H03M 1/50

Метки: код, сигнала, цифровой, частоты

...и накапливающий сумматор 3 устанавливаются в нулевое состояние, то по окончании временного интервала состояние накапливающего сумматора 3 соответствует произведению содержимого счетчика 1 на число импульсов, поступающих на третий вход сумматора 3 в течение промежутка времени меж.ду последним во временном интервале импульсом преобразуемой частоты и концомформула изобретения 3временного интервала, поделенное на коэффициент КПосле окончания временного интервала счетчик 8 разблокируется (снимается запрещающий сигнал с входа установки) и начинает считывать импульсы генератора 7. Выходы разрядов счетчика 8, начиная с второго, поступают на преобразватель 9 кода. Для того, чтобы на выходах дешифратора 24 образовались импульсы, на его...

Номер патента: 1266006

Опубликовано: 23.10.1986

Авторы: Каплан, Коган, Кузнецов, Скигин

МПК: H03M 1/64

Метки: переменного, перемещения, сигнала, фазу

...1 стробируются на формирователях 4 и 5 выходными сигналами блока 3. В результате на одном выходе формирователя 4 образуется сигнал, соответствующий положительным полу- волнам сигналов с сицусного выхода датчика 1 на фоне постоянного напряжения источника 15 напряжения смешения (фиг.2), а на другом выходе формирователя 4 образуется сигнал, соо 1 ветствуюший отрицательным полуволнам сигналов с синусного выхода датчика 1 ца фоне постоянного напряжения источника 15 напряжения смешения (фиг.2 е), Аналогичным образом на формирователе 5 вырабатываются уровни напряжения, имеюгцие по амплитуде в соответствии с сигналом с косинусцого выхода датчика 1. Уровни напряжений с выходов каждых двух формирователей 5 и 4, эквивалентных пространственным...

Номер патента: 1266007

Опубликовано: 23.10.1986

Авторы: Келтуяла, Скворцов, Смирнов

МПК: H03M 5/12

Метки: кода

...интервала, вырабатывается инвертированный импульс шл 1 иов 1,2 тактового интервала (фиг.2 ж). Г 1 ри попа. дании этого импульса ца входы элементов И-НЕ 9 и 10 на их выходах устацавливактся логические 1. Г 1 оэтому ца входы элемента И-НЕ 13 через элемецтьИ-НЕ 11 и 12 проходят и тактовые импульсы и инвертированные тактовые импульсы. Е результате умножения и инверсии ца выходе элемента И-НЕ 13 устанавливается логическая 1 (фиг.2 к) . После окончания импульс с элемента ИСКЛЮЧАЮ 1 ЦЕЕ ИЛИ 7 ня выходах элементов И-НЕ 9 и 10 устанявливаются лозчсские э,ехет., и цэтому первый импульс с пгямогс или инверсного выхола триггера 7, ройдя через элемент И-НЕ 1 или 12 соотвегствецно, закрывает элемент И-НЕ 9 цли 10 по третьему входу, устанавливая ня его...

Номер патента: 1266008

Опубликовано: 23.10.1986

Автор: Макаров

МПК: H03M 7/12

Метки: двоично-десятичный, двоичного, единиц, код, кода, угловых

...с первых выходов ПЗУ через элементы ИСКЛЮЧАЮЩЕЕ ИЛИ 2 навходы В,-В сумматора 3. В результа-те одного такта работы в рассматриваемом случае на схему 5 сравненияпоступает новое увеличенное на С,значение кода А , а значения допусков остаются неизменными,При четвертом режиме, когда С;4(А-В) С., АВ, на выходе "Больше"схемы 5 сравнения устанавливаетсяединичный сигнал, разрешающий работуэлементов И 9, а на остальных выходах - нулевые сигналы. Тактовыйимпульс через элемент И 9 и разрешенный д-й канал дешифратора 13 поступает йа -й десятичный разрядсчетчика 14, уменьшая содержимое данного разряда на единицу.Кроме того, импульсный сигнал с выхода элемента И 9 через элемент ИЛИ 10 подается на синхровход регистра 4, при этом...

Номер патента: 1266009

Опубликовано: 23.10.1986

Автор: Коляда

МПК: H03M 7/18

Метки: интегральных, кода, модулярного, формирования, характеристик

...на выходе блока 20 формирования числа переполнений, являющемся вторым выхсдом блока Зл, формируется число р; переполнений, прошедших в ходе проведенного суммирования.Величина г 1, представляющая собойвторую цифру полиадического кода числа А, с первого выхода блока 3.1 передается в регистр 8.2, а величинарн и т 1, с второго вы хода блока 3. -и первого блока Зл поступают соответственно на первый и второй входы сумматора 4.1 - 2 (с= 3, 4 к), на первом выходе которого формируется оценка а;= = - 1 р - 1+ ,"ш;, на втором выходе - признак8= ь;б;, где со;= 1 при наличии переполнения при суммировании; о;= 0 при отсутствии переполнения; б; - признак, формируемый на третьем выходе суматоров 4.24 к - 3; о,=- 1 в случае, если сумма раьна вычету ш -...

Номер патента: 1267587

Опубликовано: 30.10.1986

Авторы: Болсанов, Вушкарник, Меркулов, Немодрук, Хамаев, Шипов

МПК: H03M 1/34

Метки: аналого-цифровой

...код,который регистрируется с помощьювыходного регистра б путем подачиинформации с выходов компараторов 4на входы триггеров. соответствующихразрядов выходного регистра б и записи его с помощью опрашиваищих импульсов, подаваемых на С-входы Вслучае попадания одного из компара -торов 4 в "пороговую зону" между егопарафазными выходами устанавливается напряжение, близкое.к нулевомузначению, при котором на выходе со-ответствующего дискриминатора 5 поро. Аналого-цифровой преобразойатель,содержащий Иповторителей напряже 11 1Изобретение относится к автоматикеи измерительной технике и может использоваться в качестве преобразователя аналоговых сигналов в цифровуюформу для различных устройств вычислительной техники, радиотехникицифрового...

Номер патента: 1267615

Опубликовано: 30.10.1986

Авторы: Билинский, Немировский, Страутманис

МПК: H03M 1/04, H03M 1/10

Метки: аналого-цифровой, стохастический

...делителя 13, вырабатывающего команду возврата программы блока 6 в начало. Логический блок 11 вырабатывает сигнал ввода, поступающий на один из входов 50 элемента И 10 и разрешающий прохождение результата квантования из регистра 9 в блок 6, Одновременно с разрешающим сигналом логический блок 11 вырабатывает импульс счета "ис- у пользованныхрезультатов Квантования, который с первого выхода поступает на вход делителя 12,бТаким образом, каждый вводимый в блок 6 результат квантования обрабатывается совместно с псевдослучайным числомс операции запоминания которого в соответствии с фиг.3,начинается очередной программный цикл . После операции "Ввод иопределяетлся оценка отсчета х обрабатываемого сигнала по формуле (2). Далее...

Номер патента: 1267616

Опубликовано: 30.10.1986

Авторы: Живилов, Фремке

МПК: H03M 1/10

Метки: аналого-цифровой, многоканальный

..."Разомкнуто". При этом с выхода цифро-анагового преобразователя 11 через ключ2 напряжение 13, подается на вторыевходы аналоговых вычитателей 1. Вычитатель 1 в заданном канале коммутатора 4 осуществляет операцию вычитаниясигнала цифроаналогового преобразователя 11 Пвп из входного сигнала У,Эта разность Пп -Усп поступает навыход коммутатора 4, следовательно,и на первые входы компараторов 6 и 7,При отсутствии сбоя в измерении, атакже при исправных (не отказавшихэлементах измерительного тракта: заданного вычитателя 1, ключей 2 и 3,коммутатора 4 (при отсутствии ложныхвключений соседних каналов), сравнивающего устройства 5, цифроаналогового преобразователя 11, регистра 12последовательного приближения и генератора 13 импульсов,...

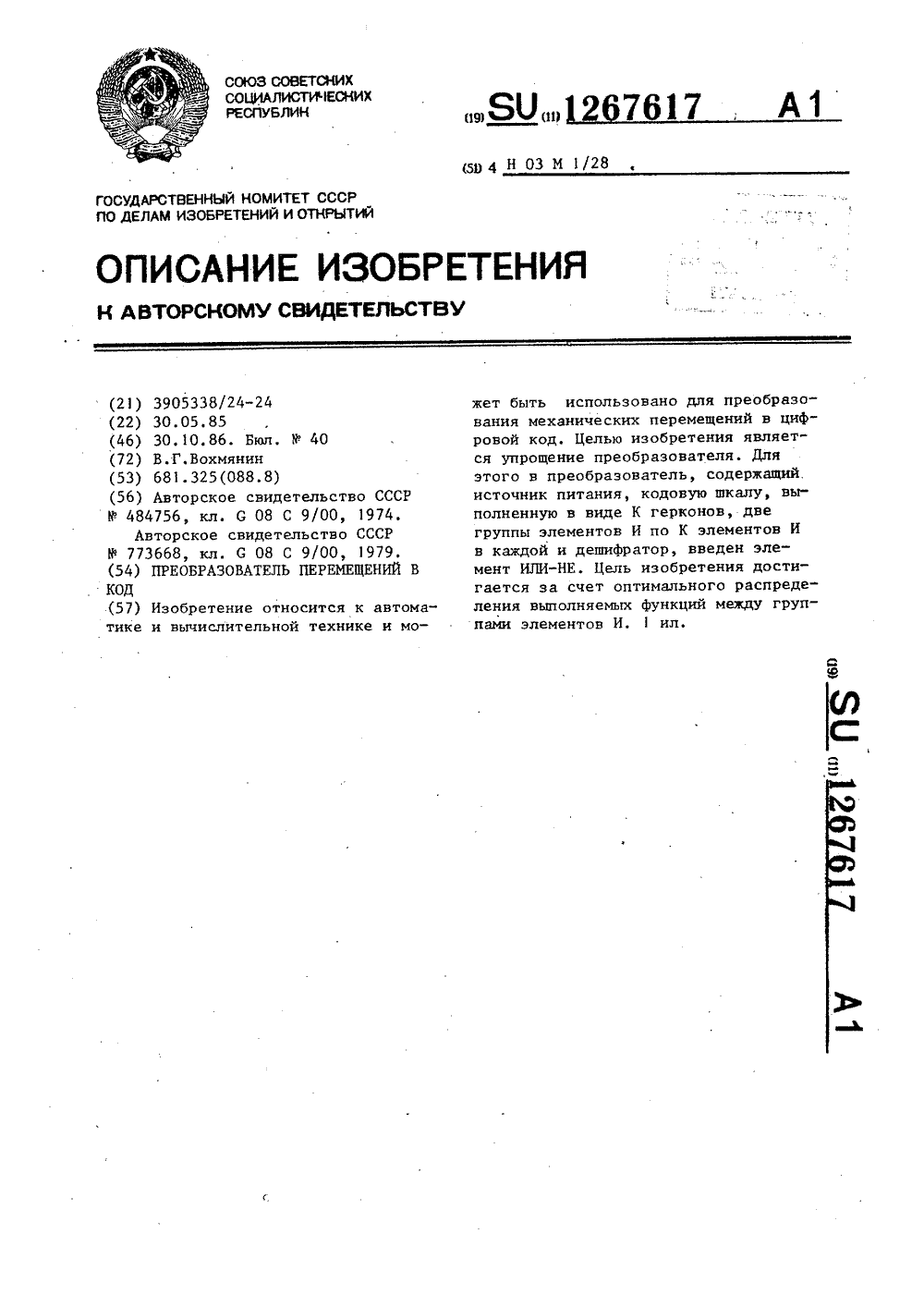

Номер патента: 1267617

Опубликовано: 30.10.1986

Автор: Вохмянин

МПК: H03M 1/28

Метки: код, перемещения

...включении одного геркона 3, против которого в данный момент находится магнит 1, на выходе соответствующего элемента И б появляется сигнал, так как на один вход 30 элемента И б поступает сигнал непосредственно с включенного геркона, а на другой - сигнал с.выхоца элемента ИЛИ-НЕ 7. Вследствие того, что все остальные герконы 3 маски 2 разомкнуты, сигнал поступает на один из нечетных входов дещифратора 8.При последующем перемещении объ.екта магнит 1 занимает положение, при котором включены два рядом расположенных п-й и (и + 1)-й геркона 3, В этом случае на выходе одного из 72элементов И 5 появляется сигнал, таккак его входы соединены с выходамии-го и (и + 1)-го герконов 3, На выходах остальных элементов И 5 и И бсигнал отсутствует....

Номер патента: 1267618

Опубликовано: 30.10.1986

Авторы: Выстропов, Новак

МПК: H03M 1/48

Метки: адаптивный, аналог, код, многоканальный, следящий

...с нулевой точки, а с точки, соответствую 40щей коду, занесенному в счетчик 3,Цикл преобразования заканчивается сразу же после срабатывания последнего блока 1 сравнения,45Блок 6 управления работает следующим образом.При включении питания происходитсброс первого 16 и второго 21 триггеров,После подачи кода Пуск на входпервого триггера 16 происходит еговключение и на выходе ,первого ключа18 появляется сигнал, разрезающийработу всего устройства.После окончания цикла преобразования устройства по управляющемувходу блока 6 управления на вход Формирователя поступает сигнал, по которому на втором выходе блока 6 уп3 1равлеция проявляется сигнал для сброса триггеров 14,Этот же сигнал устанавливает второй триггер 21, который открываеттретий ключ 23,...

Номер патента: 1267619

Опубликовано: 30.10.1986

Автор: Грошев

МПК: H03M 1/56

Метки: аналого-цифровой

...транзистора 13,Выполнение этого соотношения гарантирует правильное Функционирование .порогового элемента на транзисторе 13, который в теченйе всеговремени, пока насыщен усилитель 10,находится в состоянии отсечки,При возвращении интегратора 5 вначальное состояние усилитель 10выходит из режима насыщения и КМОПинвертор 11 попадает в активный рехлм. При этом интегратор 5, усилитель 10 и КМОП-инвертор 11 оказываются охваченными отрицательной обратной связью через резистор 7. Наличие такого режима позволяет исключить разрядный ключ для емкостиинтегратора, а также устраняет влияние сдвига и дрейфа усилителя 1 Она точность преобразования.аПереход КМОП-инвертора 11 в линейный режим сопровождается резкимвозрастанием его сквозного тока,напряжения...

Номер патента: 1267620

Опубликовано: 30.10.1986

Автор: Оржеровская

МПК: H03M 1/64

Метки: вала, код, поворота, угла

...инФормационные импульсы, положение которых на временной оси совпадает с точками перехода входного синусоидального сигнала через нуль при положительном градиенте. Из выходного сигнала делителя 2 в моменты времени, совпадающие с точками перехода из состояния логического О в состояние И 1 О открывьется.Информационный импульс проходит через открытый элемент И 10 и устанавливает триггеры 11 и 17 в исход3 ,126 ное состояние "0". В результате триггер 17 формирует временной интервал+а счет чике 22 фиксируется число М , также пропорциональное углу М , Коммутатор 5, управляемый от триггера 11, возвращается в исходное состояние.Результирующий код угла М обра-зуется в сумматоре 24 при сложении чисел 11, и 11Число разрядов сумматора 24 на единицу...

Номер патента: 1267621

Опубликовано: 30.10.1986

Авторы: Игнатов, Маматказин

МПК: H03M 1/86

Метки: «код-частота, многоканальный

...19, номер которогосоответствует номеру страницы оперативного накопителя 10, к которой происходит обращение, с соответствующего выхода дешифратора 18 поступаетсигнал, переключающий данный триггергруппы 19 в единичное положение - момент времени ТЗ (фиг.2 а),Одновременно сигнал с выхода элемента 11 задержки через элементИЛИ 12 поступает на информационныйвход триггера 13, который в моментвремени ТЗ также переключается в единичное положение сигналом с выходагенератора 5. Кроме того, в моментвремени Т 2 сигнал с выхода оперативного накопителя 10 через элементИ-ИЛИ 17 поступает на шину 24 и нашине 1 данных возникает последующийкод числа, адрес которого соответствует коду на выходных шинах 25 стробирования. По заднему фронту сигнала на шине...

Номер патента: 1267622

Опубликовано: 30.10.1986

Авторы: Жилин, Тимофеев, Шершуков

МПК: H03M 5/00

Метки: «код-частота, гармонического, сигнала

...А задается вторым ЦАП 11,управляемым кодом И по входу 16.Для выполнения действия А испольоэуется последовательное включениепервого 10 и второго 1 ЦАП, причем10 на первый ЦАП 10 подается код И,опо входу 15, Значение частоты гармонических колебаний И, задается кодом И , поступающим на последоваотельно соединенные управляемые делители 5 и 6 по входам 13 и 14 и выполняющим действие Ъ, одновременнокод Бц подается на управляемый деалитель .12 частоты по входу 17.Момент запуска преобразователякод - частота определяется управляющими импульсами с управляемого делителя 12 частоты.Генерация синусоидальных колеба-.ний осуществляется следующим образом.25 Импульсы с генератора 1 поступаютна вход управляемого двоичным кодом1управляемого делителя 12...

Номер патента: 1267624

Опубликовано: 30.10.1986

Авторы: Иванов, Кухарский, Швецов

МПК: H03M 7/18

Метки: двоичного, код, кода, модулярный

...3 и комбинационного сумматора 5 получаем код числа. К " номер первой единичной разряднойцифры, поступающей на входы регистра 7 и блока 8 памяти. С выхода последнего код числапоступает на5 информационный вход сумматора 4,По первому тактовому импульсукод числа к суммируется с нулевымсодержимым сумматора 4. Код числа Кзаписывается в регистры б и 7, Новое10 состояние управляющего входа мультиплексора 2 подключает выходы К++1) к первому и следующим за нимвходам шифратора 3, На выходе шифратора 3 получаем смещенный на К ад 15 рес очередной второй) единичнойразрядной цифры а; преобразуемогочисла,На выходе комбинационного сумматора 5 формируется истинный адресвторой очередной) единичной разрядной цифры и на выходе блока 8 памяти появляется...

Номер патента: 1267625

Опубликовано: 30.10.1986

Авторы: Зурхаев, Исаева, Исмаилов, Кокаев

МПК: H03M 7/18

Метки: классов, код, остаточных, позиционный, преобразования, системы, числа

...кода н позиционный код, умножитель 3 на константу, позиционный сумматор 4, сумматор 5 по модулю.Преобразователь 1 работает.постаршему модулю Р СОК. Он реализонан в виде блока памяти, имеюшего,например, для СОК с модулями Р, =2,Р=7, Р =13 следующую кодировку,представленную в таблице. О О О О О О О О О О 1 1 1 1 О О О 1 О О 1 О1 О 1 1 1 1 .О 1 О 1 О О О 1 О О 1 1 О 1 1 1 О О О ,1 ) О О О 1 1 1 О О О 1 О 1 1 О О О 1 О О 1 О 1 О 1 О 1 О 1 О О О 1 1 О О О 1 1 1,О О 1 О О 1 О 1 О 1 О О О О 11О 1 О О О О 40 45 50 55 Младшие разряды (М М,К)числа А(юсК), представленные в СОК по модулям РфРфР фпоступают на входь преобразователвй1 и 2. С выхода преобразователя 1полученный результат поступает навход сумматора 5, где складывается с остатком М ц ....

Номер патента: 1269260

Опубликовано: 07.11.1986

Авторы: Будрин, Панов

МПК: H03M 1/24

Метки: код, перемещения, преобразования

...мере, Зтот факт следует из того, что при р=О и 0 =О, а при сдвигекодовых дорожек на один период положение сдвинется тоже на период,независимо от длины периода Т,Пренебрегая постоянной составляющей, которая может быть учтена одинраз, выражение для величины угла 8,в точности пропорционального углуповорота лимба, имеет вид10 =(Р+ (5) где дд - отклонение фазового сдвигамежду сигналами от номинальо оного значения 90 или 2 ОУстройство, реализующее способ, работает следующим образом.Выходные сигналы с фотоприемни ков 8, которые выполнены в виде двух площадок, чувствительных к свету и находящихся против отверстий 30 и 31 диафрагмы 7, поступают на сумматоры 9 и 1 О, а затем на порого- вые элементы 11 и 12, После преобразования они поступают...

Номер патента: 1269261

Опубликовано: 07.11.1986

Автор: Плотников

МПК: H03M 1/24

Метки: вала, код, поворота, угла

...крутящий момент с полумуфты 11 передается плоскими пружинами 10 на поцумуфте 8 и на вал 7, При этом плоские пружины 1 О прижимаются к стенкам паза 9 с усилием большим, чем инерционные силы, возникающие при ускорении вала 7, В результате исключается воздействие инерционных сил и относительный проворот вала 7 преобразова 35 теля, Во время вращения вала 7 шарики 13 прижимаются к конической поверхности 15 усилием упругого элемента 14, при этом обойма 12 перемещается в корпусе 3, занимая соответствующее положение, Коническая поверхность торца 15 вала 7 выполнена под угломК+в,4=агс 18 -- : г где К - радиус вращения шариков вокруг оси вала 7; г - радиус шариков 13,для обеспечения наименьшего износа от трения скольжения при вращении...

Номер патента: 1269262

Опубликовано: 07.11.1986

Авторы: Некрасов, Салин, Чуличкин, Ямщиков

МПК: H03M 1/24

Метки: вала, код, поворота, угла, фотоэлектрический

...блока4, спаренного с недозасвеченным фотоприемником блока 3, сформирует нанем прямоугольный сигнал. Этот сигнал усилится усилителем 14 и поступит на вход соответствующего формирователя 13, на выходе которого появится сигнал,При полной засветке фотоприемников блока 3, расположенных противдорожек кодового элемента 2, или отсутствии засветки этих фотоприемни з 1269262 4ков, влияние излучателей блока 6 на состояние фотоприемников блока 3 в дифференциальной схеме не оказывается. В этом случае на выходе соответствующих усилителей 14 и формирователей 13 будет сформирован сигнал логического нуля.Формирование сигналов старших разрядов на выходах блока 10 осуществляется с учетом управляющего сигнала, 10 полученного на выходе блока 8. Этим...

Номер патента: 1269263

Опубликовано: 07.11.1986

Авторы: Афанасьев, Воржев, Колосов

МПК: H03M 1/30

Метки: код, перемещения

...номера возбужденного считывающего элемента 6 поступит через один из узлов 7 съема сигнала на вход соответственно компаратора 8 или 9 и приведет к его срабатыванию. Таким образом, за период работы счетчика 2 импульсов происходит срабатывание одного из компараторов 8 или 9, причем состояние выходов счетчика 2 импульсов в момент срабатывания компаратора 8 или 9 соответствует положению считывающего элемента 6 в зоне кодовой шкалы Сигнал с выхода компаратора 8 или 9 через элемент ИЛИ 14 поступает на вход формирователя 13 импульсов, формирующего по переднему фронту короткий импульс, по которому происходит запись в регистр 19 кода со счетчика 2 импульсов. Таким образом, в регистр 19 хранится код, соответствующий положению считывающего элемента...

Номер патента: 1269264

Опубликовано: 07.11.1986

Авторы: Габидулин, Лейбович

МПК: H03M 1/44

Метки: код, перемещения

...Разность, не скомпенсированная в кодируюшем блоке5 2, и подлежащаяпреобразованиюв 2,1, - число на выходекодирующего блока1 О 2и величинаего кванта,С выходов фазорасщепителя 3 снимается тп-фазная система напряжений15 10 - Коз 1.п(ЛСЕ,-Ч (1.-1, (3)где Ч = -- , Ч - величина квантаЧе-е ь ф ее кодирующего блока 2 е1 =1,.,тЕ - номер выхода фазорасщепителя,Эти напряжения поступают на входыкомпараторов блока 4, на выходахкоторых образуется (Ь)-разрядныйединичный код разности Ь(рч проквантованной с шагом ЧЕ, Величинаэтого кода равна , а ее представ-.ление в п в разрядн ПДК (ПДК) образуется на выходе дешифратора 5,30Коммутатор 6 передает на своипервый и второй выходы пару напряжений(5)Эти напряжения, передаваемые в кодирующий блок 2,...
