H03M — Кодирование, декодирование или преобразование кода вообще

Номер патента: 1795550

Опубликовано: 15.02.1993

Авторы: Кузьмук, Юрьев

МПК: H03M 1/60

Метки: код, перемещения

...измеряемому перемещениюЬд 30=-2-ЛЪ (2) откуда измеряемое перемещение будет равноб: Ко, (3) где Ко = лВгп - коэффициент пропорцио нальности.Таким образом, используя плечи диф. ференциального емкостного датчика 1 в качестве частотозадающих емкостей ВС-генераторов 21, 22 и измеряя разность 40 частот ВС-генераторов 21, 22, получим ли-. нейную зависимость между измеряемой раэностной частотой и измеряемым перемещением.Начальная частота 1 оВС-генераторов 45 21, 22, соответствующая исходному среднему положению средней пластины 2 датчика 1, выбирается так, чтобы обеспечить необходимую точность и разрешающую способность измерений, Величина 1 о согласно (1) 50 равна стью д 1 измерения разностной частоты 1при выбранном коэффициенте Ко,дб=К.д=...

Номер патента: 1795551

Опубликовано: 15.02.1993

Автор: Колесников

МПК: H03M 1/64

Метки: код, перемещения, преобразования, унитарный

...счетчика 16 (фиг. 9, в). По заднему фронту импульса фазового дискриминатора 5, инвертированного инвертором 21 (фиг, 9, г), триггер 17 блока 6 (фиг. 9, д) и триггер 31 формирователя 8 (фиг. 7, 8, м) устанавливаются в единичное состояние. Открывается элемент 20 и выходные импульсы генератора 1 поступают на вычитающий вход реверсивного счетчика 16 (фиг. 9, ж). При нулевом значении кода реверсивный счетчик 16 формирует импульс (фи. 9, з), по которому производится сброс триггера 17. Триггером 18 вырабатывается сигнал (фиг. 9, е), задержанный на один период по отношению к выходному сигналу триггера 17.Реверсивный счетчик 29 вырабатывает компенсационный сигнал, непрерывно суммируя импульсы, сформированные элементом 24 по срезам импульсов...

Номер патента: 1795552

Опубликовано: 15.02.1993

Авторы: Коломиец, Лутингер, Скращук, Хитик

МПК: H03M 1/66

Метки: вала, кода, поворота, преобразования, сельсина, угол

...до 120 о, 40Аналогичным образом находятся ос-. тальные зависимости, приведенные в таблице,Все эти зависимости близки к линейным, и, следовательно, поочередно изменяя 45 амплитуду синусоидального напряжения в каждой из обмоток синхронизации сельсина от О до Оп или от Оп до О при напряжении в двух других обмотках синхронизации соответственно 0 и Оп зи ы 1, получаем пе ремещение ротора сельсина в диапазоне от 0 до 360 о, близкое к равномерному в отличие от прототипа, где шаг дискретизации равен 60Таким образом, управляя амплитудами 55 01, О 2, Оз, можно установить заданный угол поворота вала сельсинэ в каждом секторе бОо, номер которого определяется экстремальными значениями совокупности напряжений О, Ог, Оз При подаче на соответствующие...

Номер патента: 1795553

Опубликовано: 15.02.1993

Автор: Брайнина

МПК: H03M 3/02

Метки: адаптивный, восстанавливающий, двойным, дельта-модуляторе, интегрированием, фильтр

..."режиму 35 молчания" типа 101010В этом режиме на входе элемента ИЛИ13 присутствует низкий уровень логического нуля, обеспечивающий через элемент НЕ 16 по второму управляющему входу анало гового ключа 17 прохождение на выходфильтра сигнала с выхода второго 15 интегратора, Двойное интегрирование сигнала в области его пониженной крутизны обеспечивает снижение шага квантования и луч шее приближение аппроксимирующегонапряжения на выходе восстанавливающего фильтра к входному сигналу. В частотной области (фиг. 3, 4) диапазон частот (1 в 1 о) с крутизной характеристики 12 дБ/октава со ответствует режиму двойного интегрирования, Для ограничения области частот двойного интегрирования во избежание неустойчивой работы фильтра необходимо...

Номер патента: 1795554

Опубликовано: 15.02.1993

Авторы: Бухинник, Трофимов, Щербатый

МПК: H03M 3/02

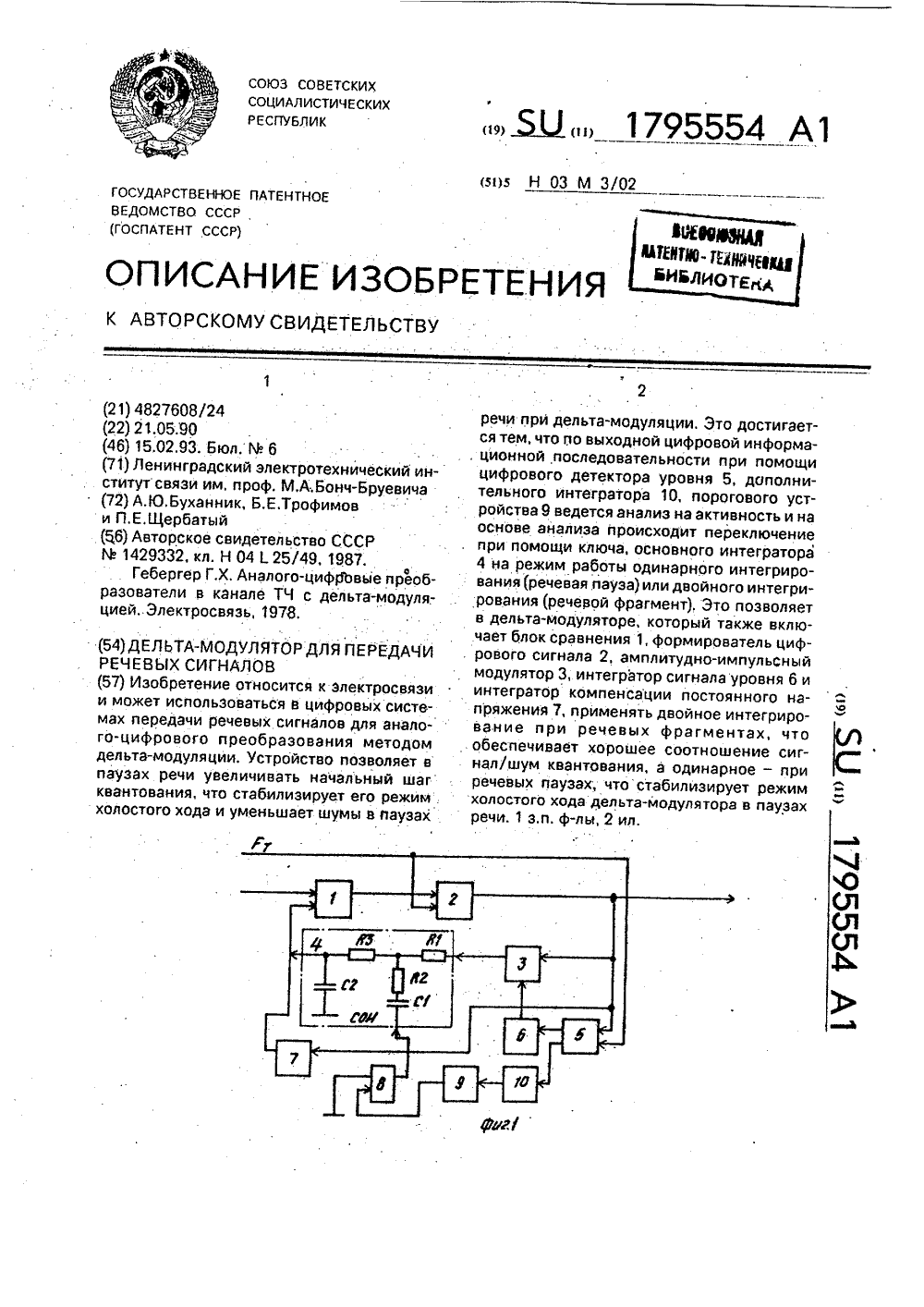

Метки: дельта-модулятор, передачи, речевых, сигналов

...сигнала х(с),Практически в рассматриваемом устойстве компрессия осуществляется за счет кспандирования в цепи обратной связи (метном дельта-демодуляторе) при восстановении копии у(с) входного сигнала из ыходного цифрового дельта-сигнала, При величении крутизны входного аналогового игнала в цифровом дельта-сигнале на выхое формирователей 2 появляются пачки из етырех и более однородных символов. Цифровой детектор уровня 5 выделяет пачки из 4 более однородных символов и с его первого выхода они поступают на интегратор сигнала ровня б. Таким образом, формируется сигнал, определяющий уровень сигнала амплиудно-импульсной модуляции. На основе того сигнала уровня и по выходному цифровому сигналу. поступающему на вход...

Номер патента: 1795555

Опубликовано: 15.02.1993

Авторы: Антонов, Игнатьев

МПК: H03M 5/08

Метки: декодирования, импульсно-временных, кодов

...и регистра, а смена кода может быть обеспечена записью нового числа в соответствующий регистр,30 35 40 Изобретение относится к радиотехнике и может быть использовано в системах передачи информации, радионавигации и радиолокации,Целью изобретения является расширение области использования устройства за счет обеспечения воэможности одновременного декодирования нескольких кодов с различными временными базами,На чертеже представлена функциональная схема устройства.Устройство содержит генератор 1 тактовых импульсов, сцетчик 2 импульсов, блок 3 памяти, элемент 4 И, и+1 элементов 5,1-5,п+1 сравнения, п+1 регистров 6.1+6,п+1, блок 7 вь 1 читания и элемент 8 ИЛИ.На чертеже позициями 9 и 10 обозначены соответственно вход и выход...

Номер патента: 1795556

Опубликовано: 15.02.1993

Авторы: Котиков, Маркин

МПК: H03M 13/00, H03M 5/16

Метки: балансного, декодер, кода

...данного троичного символа кода ЗВ 2 Т и предыдущего троичного (относительного символа кода 3 В 2 Т(0).Формирование троичных симв.лов из относительных троичных символов осуществляется в соответствии с табл. 2.5 10 15 20 де ОНЧП отсутствует 25 35 40 45 50 55 При передачи троичных символов методом ОТБС каждый троичный символ передается двумя двоичными символами,Оптимальным (с точки зрения минимизации коэффициента размножения ошибок) алгоритмом ТОБС (относительный трехпоэиционный биимпульсный сигнал) является следующий: при передаче троичного нуля оба двоичных символа одинаковы и отличаются от двоичных символов предыдущего троичного нуля; и ри передаче троичной единицы каждый двоичный символ отличается от предыдущего; при передаче троичной...

Номер патента: 1795557

Опубликовано: 15.02.1993

Авторы: Коротынский, Куница, Лукаш

МПК: H03M 9/00

Метки: кода, параллельный, последовательного

...Счетчики 15, 22 импульсов начинают очередной цикл отсчета импульсов, Появление помехи на информационном 18 входе преобразователя приводит к проникновению ее на выходы элементов 9 и 10. При этом счетчик 15 импульсов будет сброшен в исходное состояние и на время действия этой помехи заблокирован, Счетчик 14 импульсов наоборот будет разблокирован и на время действия этой помехи будет производить отсчет импульсов. Окончание помехи приведет их к исходному состоянию, Счетчик 14 импульсов будет сброшен и заблокирован, а счетчик 15 импульсов начнет снова отсчетимпульсовТем временем счетчик 22 им 102025 30 35 40 45 помех, или даже сброшен в этот момент, то код на его выходе не будет равен коду счетчика 22 импульсов. В результате этого...

Номер патента: 1795558

Опубликовано: 15.02.1993

Авторы: Загородный, Козюминский, Михайлов

МПК: H03M 9/00

Метки: ввода-вывода, данных

...на выходе последовательной информации регистра 1 и поступитна блок управления 2, где установит триггеры 7, 4, 8, 3 в состояние "1", т.к, элемент 11И будет открыт разрешающим потенциаломс инверсного выхода триггера 3. При этомсигналом с инверсного выхода триггера 8будет разорвана цепь прохождения сигналов синхронизации со входа 16 на выход 25и прекратится ввод данных в регистр 1,8 ывод данных из регистра 1 последовательным кодом осуществляется, если навходе 17 присутствует "1" и триггер 8 установлен в состояние "0". Кроме того, условием разрешения вывода данных являетсяпризнак наличия данных в регистре 1 (в этомслучае триггер 4 находится в состоянии "1"),При этих условиях триггер 3 устанавливается в состояние "1" и начинается вывод...

Номер патента: 1795559

Опубликовано: 15.02.1993

Автор: Ткаченко

МПК: H03M 13/00

Метки: избыточных, кодов

...С 1.Ст,где С Я. (О; 1),= 1,Т;Т - натуральное число,Длина Т-СК равна и Т, где и - длина исходного кода. Например, если в безизбыточном исходном коде обозначить 1 = 101, то 3-СК числа 5 имеет вид 101010101,Процедура контроля Т-СК:вСкСт-кЧСкСт-к, (1)где Ск = 1.5 На чертеже представлена функциональная схема устройства для контроля избыточных кодов для С 1 = Сз = 1, С 2 = С 4 = О.Устройство содержит элементы 1 и 2заперта и ИЛИ-НЕ 3, входы 41 - 44, выход 5, "О входы 41 - 4 з соединены с информационными входами элемента 1 запрета и с управляющими входами элемента 2 запрета; входы 42, 44 соединены с управляющими входами элемента 1 запрета и с информационными 15 входами элемента 2 запрета, выходы элементов 1, 2 запрета соединены с входами...

Номер патента: 1795560

Опубликовано: 15.02.1993

Автор: Ткаченко

МПК: H03M 13/00

Метки: декодирования, избыточного, кода, коррекции

...для С 1 =Ск+1 == СтО. Устройство содержит порого мент 1, детектор 2, входы 31 - Зт ус1795560 30 информационный вход 4 и выход 5 неисправности устройства.Входы 31-Зк устройства соединены с прямыми входами элементов 1 и 2, входы Зк 1-3.1 устройства соединены с инверсными входами элементов 1 и 2, вход Зт устройства соединен с инверсным входом элемента 2, выход которого является выходом 5 неиспрайности устройства, информационный выход 4 устройства соединен с выходом элемента 1,Детектор реализован так, как это указано в аналоге.Введенный детектор 2 позволяет осуществлять контроль Т-СК, а новая организация связей между входами 3 устройства и пороговым элементом 1 с прямыми и инверсными входами позволяет исправлять и декодировать Т-СК,Существо...

Номер патента: 1797110

Опубликовано: 23.02.1993

Авторы: Авгуль, Егоров, Костеневич, Супрун

МПК: G06F 7/50, H03M 7/00

Метки: единиц, подсчета, числа

...12, 1 з. соответствующие количеству единиц во входной информации, 1 ил.1797110 Составитель Н.МаркеловаТехред М.Моргентал Корректор М.Ткач Редактор Г.Бельская Заказ 653 Тираж ПоДписноеВНИИПИ Государственного комитета по изобретеням и открытиям при ГК 1 Т СССР113035, Москва, Ж, Раушская наб 4/5 Производственно-издательский комбнзт "Патент", г, Ужгород, ул.Гагар.;.:, 1 Г 1. второго элемента запрета, инверсный вход которого соединен с выходом второго мажоритарного элемента с порогом "четыре", третьим входом второго элемента И и входом второго слагаемого второго полусумма- торэ, выход суммы которого соединен с первым входом четвертого элемента СЛОЖЕНИЕ ПО МОДУЛЮ ДВА, второй вход которого соединен с выходом переноса сумматора, выход суммы...

Номер патента: 1797119

Опубликовано: 23.02.1993

Авторы: Бережной, Оленев, Червяков

МПК: G06F 11/08, H03M 7/18

Метки: классов, код, кода, контролем, остаточных, ошибок, позиционный, преобразования, системы, чисел

...Рр, Сумматор по модулю 9-накап 5 ливающего типа, количество разрядов соразмерно с величиной Рл. Блок умножения10 выполняет операцию арифметическогоумножения величин остатка по модулю отчисла а; на 81 - ортогональный базис.Устройство работает следующим образом.На вход 17 запуска подается импульс,который устанавливает триггер 4 в единичное состояние и одновременно устанавливает первый 2 и второй 11 счетчики внулевое состояние, Единичный уровень свыхода триггера 4 подается на вторые входыпервого 5 и второго 7 элементов И, что раз-решает прохождение тактовых импульсов с20 тактового входа 16 на счетный вход первогосчетчика 2,При поступлении первого тактового импульса на счетный вход первого счетчика 2на.его выходе...

Номер патента: 1797158

Опубликовано: 23.02.1993

Авторы: Иванчиков, Колесников, Литвинов

МПК: H03M 1/28

Метки: аналого-цифровой, классов, код, остаточных, системы

...распределителя импульсов,На чертеже приведена структурная схе 5 О ма предлагаемого преобразователя.Аналого-цифровой преобразователь вкод СОК содержит блок 1 вычитания, компаратор 2, аналоговый сумматор 3, цифроаналоговые преобразователи 4.1-4,п, счетчики55 5.1 - 5,п, элементы И 6,1 - 6,п и 7.1-7.п формирователь 8 одиночного импульса, инверторы 9. и 10, распределитель 11 импульсов,"Запуск", шину 17 тактовых импульсов, выходные шины 18.1-18,п по соответствующим основаниям,Преобразователь работает следующим образом,В исходном состоянии счетчики 5, сумматоры 14 по модулям, распределитель импульсов 11 и триггер 12 установлены в нулевые состояния, цифроаналоговые преобразователи (ЦАП) 4.1 - 4,п имеют величины шагов квантования, равныеЦАП 4.1 -...

Номер патента: 1797159

Опубликовано: 23.02.1993

Автор: Юленев

МПК: H03M 1/60

Метки: код, частоты

...4 и через элемент 9 ИЛИ обнулит счетчик 1,40После этого в счетчики,1, 3 с генератора 1опять запишется импульс, и счетчик 1 снова обнулится и т,д, Это будет продолжаться до тех пор, пока счетчик 3 не накопит количество импульсов, равное его емкости, при этомна его выходе В сформируется импульс, который поступит на входы элементов 14, 15 И и вход установки триггера 6 в ноль.К этому моменту в счетчике 14 получилось удвоенное частное от деления содер 50 жимого счетчика 3 на содержимое счетчика2. Далее, т,к. в счетчике 16 оставалась 1, то "О" с выхода элемента 7 ИЛИ-НЕ запрещает прохождение импульсов через элемент 15 и способствует прохождению импульса с выхода В счетчика 3 через элемент 14 И на вычитающий вход счетчика 16, содержимое...

Номер патента: 1797160

Опубликовано: 23.02.1993

Авторы: Косинский, Попов

МПК: H03M 1/64

Метки: фазовращатель

...тактов 10 работы устройства будут подаваться кодовые слова, содержащиеся в ПЗУ 3. ЦАП 10 и ЦАП 11 преобразуют поступающие на них кодовые комбинации в соответствующие уровни напряжений. 15Выходы цифроаналоговых преобразователей подключены к первому и второму входам синусно-косинусного датчика 12, который, в свою очередь, формирует сигналы, поступающие на входы блока суммирова ния;В первом и втором полупериодах цикла измерения на выходе блока 11 формируется значение, эквивалентное полусумме фазовых сдвигов первой и второй выходных об моток соответственногде первый индекс соответствует выходу СКД 12, а второй индекс указывает на пол упериод измерения. В конце цикла измерения на выходе блока 11 формируется значение сигнала, эквивалентное...

Номер патента: 1797161

Опубликовано: 23.02.1993

Авторы: Белов, Замолодчиков, Смирнов

МПК: H03M 1/64

Метки: вала, код, поворота, угла

...сумматора10 нестабильна из-за влияния случайных наводок. Сумматор 11 и регистр 12 образует 35 накапливающий сумматор для суммирования выбранного числа мгновенных значений угла сумматора 10, Однако обычное суммирование неприемлемо из-за скачкообразного изменения выходного кода сум матора 10 при переходе через границуполюсного деления, Для исключения погрешности при суммировании кодов сумматора 10 предназначена совокупность элементов 15-22.45 В дешифраторе 15 анализируется состояние двух старших разрядов каждого значения выходного кода сумматора 10. Принулевом состоянии этих разрядов выходнойсигнал дешифратора 15 проходит через от крытый элемент 16 И устанавливает в 1 триггер 20, Элемент 17 И закрывается, а элемент 18 открывается. В...

Номер патента: 1797162

Опубликовано: 23.02.1993

Авторы: Довнар, Панченко

МПК: H03M 7/00

Метки: временного, двоичный, код, кода, четырехпозиционного

...интервала Т 2(фиг. 2, а) поступает на входы детекторов55 импульсов 1 и 2, с помощью которых разделяется соответственно на последовательности положительных (фиг. 2, б) иОтрицательных(фиг. 2, в) импульсов, а такжепоступает через элемент ИЛИ 5 на вход селектора тактовой частоты 8 и обеспечивает1797162 5 10 входу элемента И 15, а через последовательно соединенные элементы НЕ 12 и элемент его работу в режиме синхронизации входной последовательностью импульсов.Затем последовательность положительных импульсов с выхода детектора 1 (фиг, 2 б) поступает к первому входу элемента ИЛИ 9, а последовательность отрицательных импульсов с выхода детектора 2 подается ко входу преобразователя уровня 6, обеспечивающего преобразование отрицательных...

Номер патента: 1797163

Опубликовано: 23.02.1993

Авторы: Ключко, Солнцев, Ткаченко

МПК: H03M 13/00

Метки: ошибок, регистрации

...устройства для регистрации ошибок; нафиг. 2 - схема схемы сравнения с константой для р=2.20 Устройство содержит счетчик 1, блокконтроля 2, триггеры 3 и 4, схему сравненияс константой 5, элемент задержки 6, элемент запрета 7, элементы ИЛИ 8-12, элемент И 13, информационный вход 1625 устройства, тактовый вход 14 устройства,вход сброса 15 устройства, выход 17 устройства, перрый выход 18 и второй выход 19блока контроля 2,Информационный вход 16 устройства30 соединен с информационным входом блокаконтроля 2, тактовый вход которого соеди. нен с входом разрешения записи триггеров3 и 4, со счетным входом. счетчика 1 и стактовым входом 14 устройства. Выход эле 35 мента запрета 7 соединен с первым входомэлемента ИЛИ 9, выход которого соединенс...

Номер патента: 1797164

Опубликовано: 23.02.1993

Авторы: Ашихмин, Лицын, Портной

МПК: H03M 13/00

Метки: декодер, кода, нордстрома-робинсона

...из групп после второго этапа декодирования. Для вычисления коэффициентов корреляции необходимо умножить вектор х=(хо, х 1, х 2, хз) на транспонированную матрицу Адамара Н размерности 4 х 4, Выберем в качестве этой матрицы матрицу:-1 1 1 -1Н= 1-1 1-1 1 1 -1 -1 1111 Можно заметить, что любая строка этой матрицы не совпадает с вектором к=(1, 1, 1, -1) лишь в одной позиции, причем 1-я строка матрицы Н не совпадает с вектором г о 1-ой позиции. Таким образом, если мы имеем величину у=х г=х 1+хг+хз+Х 4 и величины: 1 о=хНо=-Хо+Х 1+Х 2-Хз 11=х Н 1=ХО - Х 1+Х 2 - Хз 1 г=х Н 2=ХО+Х 1 - Х 2 - ХЗ 1 З=хНЗ=ХО+Х 1+Хг+ХЗ, где 11 это 1-й коэффициент корреляции (среди этих коэффициентов нам необходимо найти максимальный, Н это 1-я строка матрицы Н), то...

Номер патента: 1798921

Опубликовано: 28.02.1993

Авторы: Лунева, Хаспулатов

МПК: H03M 7/18

Метки: классах, код, кода, конвейерный, остаточных, позиционный, системы, счисления, чисел

...(010, 011) и слагаемое (101), при этомна блок памяти второго каскада поступитостаток по модулю РЗ, равный (010). На выходе блока памяти получим вычитаемое 101и слагаемое 01 0010, на выходе вычитателя -101, на выходе сумматора - 01 0111,С приходом третьего тактового импульса в регистр второго каскада запишутся разность и сумма, полученные в этом каскаде,В блок памяти третьего каскада поступитостаток по модулю Р 4, равный 101, на выходе блока памяти получим 1 1000 0000, навыходе сумматора - (01 0111)го + (1 10000000)го = (1 1001 0111)го = 197, Послеприхода четвертого тактового импульса результат вычисления запишется в регистртретьего каскада и поступит на выход устройства,Время преобразования в одном каскадеравно:Тк = Т 1+ Т 2+...

Номер патента: 1798922

Опубликовано: 28.02.1993

Авторы: Волобуев, Горбунов, Рябокуль, Шумихин

МПК: H03M 13/00

Метки: канальный, кодек

...в выходном бу-фиг. 6,ферном регистре 29. В случае. совпадения:. Важной функцией рассматриваемогосодержимогорегистра 34 и регистра при процессораявляетсяобменповнещниминзнака 35 элемент совпадения. 36 вырабаты- формационным шинам, На это отводитсявает. на выходе 37 признак Чй, который на специальная операция, в которой информавремя следующей операции блокирует вы- ция заносится во входной буфер 28 а затем,борку очередного .символа Я+1, что дает по импульсу С 4 переносится в выходной бувозможность провестиоперацию коррек- .10 ферный регистр 29. Для этого на выходеции,.во втором такте которой в очередной мультиплексора 30 устанавливается содерразизменяется содержймое регистра 34. жимое 28,амультиплексор 31 коммутйруетПри этом признак ВЯ...

Номер патента: 1800616

Опубликовано: 07.03.1993

Авторы: Лукьянов, Скотников

МПК: H03M 1/52

Метки: аналого-цифровой

...16 вводится корректирующий код, численно равный ошибке преобразования.2. Числовой код в счетчике 17 равен опорному коду, т.е, ошибка преобразования равна нулю. В этом случае к началу интервала Т 5 с выходе "=" цифрового компаратора 18 сразу же выходит сигнал "1" и на счетчики 16, 17 импульсы не поступают. Счетчик 16 остается в исходном нулевом состоянии.3. Числовой код в счетчике 17 больше опорного кода, тогда к началу интервала Т 5 на выходе "=" цифрового компаратора 18 имеется сигнал лог, "1". В результате на выходе элемента И 13 изменяется состояние, что переводит счетчики 16, 17 в режим вычитания, На их входы поступают импульсы квантования,Поступление импульсов в счетчики прекращается в момент выхода сигнала лог, "1" на выходе...

Номер патента: 1800617

Опубликовано: 07.03.1993

Автор: Лукьянов

МПК: H03M 1/60

Метки: аналого-цифровой

...преобразования, который не будет содержать 50погрешностей от изменения К, и 1 ь так какпоследний, так и то, формируется с помощью импульсов генератора 17 и имеетвеличину Т = о = Кото, а коэффициент1 55Кп=Ко= . Но для этого случая резульОототат преобразования может содержать погрешности, величины которых могут быть". 1, из-за несинхронности появления импульсов43 и Ес 44. Величины этих погрешностей будут зависеть от времени появления первого импульса Е, в 1 и от времени тк; от, последнего импульса Ес в 1 до окончания 1 ьЕсли подсчет импульсов Ес в 1 такте работы АЦП начинать с второго из Ес, а первый из них относить в Ть 1 такту, то при формировании результата преобразования в 1 такте необходимо его увеличить на величину пн = КоОсЬ; =...

Номер патента: 1800618

Опубликовано: 07.03.1993

Авторы: Абрамов, Грудинин, Котов, Моисеев

МПК: H03M 3/00, H04B 1/64, H04B 14/04 ...

Метки: звукового, кода, сигнала, спектра

...разряды которого, сдвинутые на 1 (т.е. -деленные в 2 раза), подаются на-первый вход сумматора 18, а младший разряд управляет мультиплексором 19. который поочередно пропускает на второй вход сумматора 18 либо О, либо й/2.На временной диаграмме (фиг.4) изображены следующие сигналы;а) частота блока;б) синхроимпульсы 11 входных отсчетов;в) значение первого входа сумматора 18;г) управляющий вход мультиплексора 19;д) смещение на втором входе сумматора18;е) адрес записи на выходе сумматора18;Структурная схема блока оперативной памяти (БОП) 16 приведена на фиг.5. Входная информация поступает на вход 20 БОП (фиг.5) и с помощью демультиплексора 21 записывается в одно из двух ОЗУ: 22 или 23, . Выбор ОЗУ осуществляется счетным триггером 24, на вход...

Номер патента: 1802412

Опубликовано: 15.03.1993

Авторы: Куценко, Попов, Челышев

МПК: H03M 1/10

Метки: калибровки, линейности, преобразователя, цифроаналогового

...линейности цифроаналогового преобразователя, заключающийся в том, что формируют К первых опорных уровней путем включения каждого 1-го старшего разрядного веса первого опорного цифроаналогового преобразователя, где 1 п; й; п=-М-К, 1 ч - число разрядов калибруемого цифроаналогового преобразователя, К - число калибруемых разрядов, затем измеряют и запоминают К первых 5 10 15 20 25 30 35 40 45 50 55 разностей между соответствующими К-мипервыми опорными уровнями и соответствующими 1-ми разрядными весами калибруемого цифроаналогового преобразователя,после чего формируют К вторых опорныхуровней, измеряют и запоминают К вторыхразностей между К вторыми опорнымиуровнями и соответствующими 1-ми разрядными весами калибруемого цифроаналогового...

Номер патента: 1802413

Опубликовано: 15.03.1993

Автор: Радченко

МПК: H03M 1/48

Метки: аналого-цифровой, следящий

...на 50 синхровыход предлагаемого аналого-цифрового преобразователя, на информационном выходе которого действует код, сформированный в счетчике 4, и являющийся окончательным результатом преобразо вания, более близкий к преобразуемойвеличине, чем код,полученный в счетчике 9импульсов.Второй, после рассматриваемого, импульс с выхода генератора 6 импульсов поступит на вход элемента И 8, на второмвходе которого продолжает действовать управляющий сигнал с инверсного выхода компаратора 1,В результате содержимое счетчика 9 импульсов будет уменьшено на единицу. Соответственно будет изменено компенсационное напряжение, действующее на втором сигнальном входе компаратора 1,Далее, в зависимости от соотношения сигналов на входах компаратора 1...

Номер патента: 1802414

Опубликовано: 15.03.1993

Автор: Дорух

МПК: H03M 1/50

Метки: амплитуды, код, колебаний, механических

...9определения минимума и блоке 10 вычитания,Работа преобразователя заключается вследующем,В качестве датчика 1 используется магнит, закрепленный на объекте, совершающем колебания, и катушка, закрепленная на.неподвижном обьекте. При пересечении катушки магнитным полем в.ней наводитсяЭДС, мгновенное значение е(1) которой определяется уравнениеме(с) = КвАз 1 п вс,где 1 - текущее время;А и в - соответственно амплитуда икруговая частота механических колебаний;1 - постоянный коэффициент, зависящий от параметров магнита и катушки.ЭДС е(1) усиливается усилителем 2 и поступает на вход интегратора 3. На выходепоследнего формируется сигнал определяемый уравнением:1 тОз(1)= - Х Кг к в А зп в 1 + Озо =К 2 МвАсов вт+ Озо,Твгде Озо - начальное...

Номер патента: 1803979

Опубликовано: 23.03.1993

Авторы: Абрамов, Кисилевский, Ковтун, Лунин, Малик, Махненко, Панченко, Пикусов, Плашенков, Поляков, Рыжков, Фаленчук

МПК: H03M 1/24

Метки: напряжение, перемещения

...выходов - на входы соответствующих фильтров 29 и 30 (фиг, 5 б). На выходах этих фильтров 29 и 30 формируются 25 сиг алы Тпр (фиг, 5 в) и Тсп, поступающие в бл к обработки. Один раз за полный оборот ди ка 35 анализатора 3 прозрачное окно 42 отк ывает путь световому потоку по излучател 50 к фотоприемнику 51, входящим в 30 сос, ав формирователя 8 начала отсчета. ПрИ этом на выходе последнего вырабатываеся импульс Тно (фиг. 6 а).Таким образом, формируются три после овательности импульсов Тно, Тпр и Тсп (фи, 6 а, б, в), период следования которых пропорционален угловой частоте в вращения, анализатора 3, Длительность го импулсовТнопропорциональна 2 р 1, где д)1 - угол раствора прямолинейного фото приемника 36. Основной постоянной компонентой в...

Номер патента: 1803980

Опубликовано: 23.03.1993

Авторы: Игнатов, Лясников, Сорокин, Станкевич

МПК: H03M 1/30

Метки: код, перемещения

...формирователя 3 разности напряжений, один вывод которой соединен с общей шиной, а другой через усилитель 7 подключен к первому входу блока 8 формирования кода,Преобразователь работает следующим образом, Генератор импульсов 1 вырабатывает короткие импульсы напряжения, которые вызывают падение напряжений на секциях двухсекцион ной первичной обмотки 4 дифференциального трансформатора формирователя 3 разности напряжения с величинами, зависящими от состояния дифференциального параметрического датчика 2 перемещения. Возникающие при этом затухающие колебания в параллельно соединенных выходной обмотке 5 и режимозадающем конденсаторе 6 через усилитель 7 подаются на вход триггера 9 Шмидта, в котором формируются однополярные импульсы...
