Номер патента: 1383499

Опубликовано: 23.03.1988

Авторы: Афанасьев, Воржев, Колосов

МПК: H03M 1/30

Метки: код, перемещения

...вследствие наличия емкост 55 ной связи наведется наибольшее напряжение, которое в зависимости от номера возбужденного считывающего элемента 8 или 9 поступит через узел 10 или 11 съема сигнал ц вход соответ - ствующего комарао 1; 1 и 13 риведет к его срабатыванию, рн этом в зависимости от расо 1 оженя считывающих элементов 8 и 9 отцостельно шкалы 7 первым срабатывает либо компаратор 12, либо компаратор 13,Рассмотрим случай, когда первым возбуждается второй из четных 8 считывающх элементов (Ч) (фиг 2 а) и, следовательно, срабатьвает компаратор 12, При срабатьвацци компаратор 12 сформирует короткий импульс, который зафиксирует в регистре 5 код со счетчика 4. Для положения, указанного на фиг, 2 а, этот код будет равен 10 с нулями в...

Номер патента: 1383500

Опубликовано: 23.03.1988

Авторы: Гладков, Литвин, Тесленко

МПК: H03M 1/36

Метки: аналого-цифровой, параллельно-последовательный

...компаратор. В результате первый ключ закры"вается, а второй ключ открывается.На вход параллельного АЦ 11 7 поступаетс первого формирователя разностногосигнала разностное напряжение 2 р-Б,(участок 2 фиг.2). Это напряжениепреобразуется в код, который с выхода параллельного АЦП 7 поступает, навходы элементов ИСКЛЮЧАЮЩЕЕ ИЛИ второй группы 13. На первые входы эле-ментов ИСКЛЮЧАЮЩЕЕ ИЛИ второй группы 13 поступает сигнал логическая"1" с выхода элемента ИЛИ 12, инвертирующий выходной код параллельногоАЦП 7. На выходе шифратора 8 формиру.ется единица в младшем из щ старшихразрядов выходного. кода.При входном напряжении, превышающем значение 2 р, срабатывают первыйи второй компараторы. На выходе тре-.тьего элемента ИСКЛЮЧАЮЩЕЕ ИЛИ группы 9...

Номер патента: 1383501

Опубликовано: 23.03.1988

Автор: Паулаускас

МПК: H03M 1/42

Метки: аналого-цифровой, каскадный

...20. открывается прямой выход ключа 5 тока, и весь ток источника 7 тока (1 р),представляющий вес старшего разрядакода, протекает через прямой выходключа 5 тока и добавляется к инверс ному току 1 дифференциального уси-.лителя 1. Тогда ток (1 ц ) на второмвходе компаратора 3 составляет суммутоков 1 =1 ИН+1 . Если на выходекомпаратора 2 устанавливается логи ческий 0, то открывается инверсныйвыход ключа 5 тока, и .весь ток источника 7 тока протекает через инверсный выход ключа 5 тока и добавляется к току, протекающему черезпервый вход компаратора 2Тогда ток(1 ) на первом входе компаратораявляется суммарным током 1- =1 р +17.вр ъ прВ результате первого сравнения ойределяется старший разряд кода и устанавливается токовый режим в...

Номер патента: 1383502

Опубликовано: 23.03.1988

Авторы: Будников, Дудин

МПК: H03M 1/50

Метки: напряжение-частота

...порогового элемента 8 изменяет полярность на положительную, в результате чего на выходе переключателя 5 появляется напряжение, по знаку обратное входному, а на выходе переключателя 6 - напряжение, обратное напряжению ограничения Пмакс . Напряжение на выходе интегратора 7 увеличивается, и когда оно достигнет величины, равной выходному напряжению переключателя 6, выходное напряжение порогового элемента 8 изменяет полярность, и цикл преобразования повторяется.Изменение Величины входного напряжения приводит к изменению частоты переключения переключателей 5 и 6 знака.При входном напряжении ПУмас алгоритм работы устройства несколько изменяется, На выходе первого ог- . раничителя 3 напряжения уровень напряжения соответствует напряжению...

Номер патента: 1383503

Опубликовано: 23.03.1988

Автор: Спасокукоцкий

МПК: H03M 1/50

Метки: код, перемещения

...ь между импульсом опроса,снимаемым с генератора опроса 6, исчитываемым импульсом, снимаемым суправляемого усилителя 7, пропорционален перемещению звуКопровода 1 сдемпфером 2 относительно обмоток 3и 4 и магнита 5:,- 2 хЭтот интервал заполняется импул:ьсами генератора 11, которые подсчитываются счетчиком 10. Таким образом,после прихода считываемого импульсана выходе преобразователя 9 устанавливается код, однозначно определяющий величину перемещения. В процессесчета импульсов на выходе счетчика 10формируется равномерно нарастающийкод, который поступив на входы цифроаналогового преобразователя 8, преобразуется в линейно нарастающее напряжение, плавно увеличивающее коэффициент усиления усилителя 7.Последнее обстоятельство позволяет...

Номер патента: 1383504

Опубликовано: 23.03.1988

Автор: Демьянов

МПК: H03M 5/04

Метки: биполярного, кода, однополярный

...помехи на обавхода не изменяет уровня перепаданапряжений, .Например, при отсутствиисигнала на входах 15 и 16 (уровень"0" на входах 15 и 16) общий перепадравен нулю. При наложении помехи любой амплитуды н любой полярности перепад напряжений, приложенный к диодам пороговых элементов, остается равным нулю и преобразователь не срабатывает на ложный сигнал, Аналогично преобразователь работает при информаци-. онных сигналах "0" и "1" на входах. Схема преобразователя сохраняет работоспособность при к,з, или обрыве одной из входных линий, при этом на выходах 21 и 22 появляется импульсная последовательность, сигнализирующая о неисправности входных линий. Выход 21 сигнализирует об обрыве или к.з, входа 16, а выход 22 - входа 15.Таким образом,...

Номер патента: 1383505

Опубликовано: 23.03.1988

Авторы: Бобров, Домрачев, Подолян

МПК: H03M 7/12

Метки: двоично-десятичный, двоичного, единиц, код, кода, угловых

...эквивалентный входномукоду. При этом в регистре 16 формируется два равряда кода П.По третьему, четвертому и т.д. импульсам определяются октант, шестнадцатая и т.д. части полного угла,в которых находится значение определяемого .угла. При этом на выходахП и Е постоянного запоминающего устройства 15 формируются коды, хранящиеся по адресам, соответствующимуказанным долям полного угла в двоичном и двоично-десятичном кодах.Практически нет необходимостив количестве разрядов, определяемыхпоследовательным приближением, большим четырех, поэтому целесообразнодля управления переходом к следящемурежиму работы воспользоваться выходом третьего разряда Я счетчика 17, 25По приходу с тактового входа 12 пятого тактового импульса на выходесчетчика 17...

Номер патента: 1383506

Опубликовано: 23.03.1988

Авторы: Болтков, Червяков, Шахов, Швецов

МПК: H03M 7/18

Метки: вычет, кода, модулю, позиционного

...в регистр 1записано преобразуемое число А, в регистр 4 - обратная мультипликативнаявеличина 1/с 1 гюс 1 Р , накапливающийсумматор 7 по модулю обнулен навход 9 подан код основания с 1;, Дешифратор 2 своими выходами в соотве-. -ствии с кодом и его входе открывает соответствующие элементы Л 3, и на одном входе блока 5 умножения по модулю прис.утствует код младшей цифры А, числа А, а на другом входе - код числа "1" с выхода блока 6 умножения по модулю, На выходе блока 5 умножения по модулю присутствует значение младшей группы А 1. На первом этапе преобразования накапливающий сумматор 7 по модулю защелкивает значение А а в регистре 1 происходит сдвиг информации на соответствующее количество разрядов. В регистр 4 записывается значение...

Номер патента: 1383507

Опубликовано: 23.03.1988

Авторы: Балашов, Дятченко, Краснов, Родионов, Сквира

МПК: H03M 7/22

Метки: дешифратор

...20 тока, аналогичном источнику 2.Дифференцирующий элемент 4 состоит из соединенных последовательноконденсатора 21, резистора 22 и второго источника 23 опорного напряжения сАдресный формирователь 3 реализует функцию И либо ИЛИ-НБ и может быть выполнен так же, как и в известном устройстве, Входы адресных формирователей 3 соединены с выходами адресных инверторов 1 в соответствии с таб лицей истинности для И-разрядного дешифратора. Дешифратор работает слечукан и образом,Нри смене адреса (кода на нходах 8)происходит изменение состояния ЭСНключа 6, адресного инвертора 1,1.,Фронты сигналов с выходов ЭСЛ-ключа6.х выделяются дифференцирующими элементами 4,(2-1) и 4.(2). Лри этомпотенциал на входе одного из эмиттерных повторителей 5.(2.-1) и...

Номер патента: 1383508

Опубликовано: 23.03.1988

Авторы: Гладков, Евсеев, Плужников

МПК: H03M 9/00

Метки: кода, параллельный, последовательного

...вход 27, завершен.25Выходной параллельный код зафиксирован на триггерах 1-4, преобразование, кода выполнено без нарушения работы устройства, поэтому сигнал неисправностина выходе устройства не был сформирован.Рассмотрим в качестве примера работу преобразователя с нарушениями при поступлении той же входной последова-тельности 1-0-1-0.35Входной информационный сигнал с входа 27 (фиг. За), принимающий на первом такте единичное значение, поступает на первые Б-входы триггеров 1-4. На первом выходе распределите-, ля 5 появляется сигнал (фиг. Зб), поступающий на вторые К- и Б-входы триггера 1 непосредственно и на вторые Я- и К-входы триггеров 2-4 через элементы ИЛИ 9-11.45Триггеры 1, 2 и 4 устанавливаются в единичное состояние (фиг. Зж,з.к),...

Номер патента: 1383509

Опубликовано: 23.03.1988

Авторы: Альперин, Кретинин, Матвеев, Черненко

МПК: H03M 13/19

Метки: исправления, ошибок

...соответ 138350910 15 20 25 30 35 40 45 50 55 ствующая проверочная комбинация и подается на вход блока 9 контроля нечеткости,на втором входе которого установлена проверочная комбинация, сформированная в формирователе 4 в соответствии с дополнительной к коду Хэмминга матрицей. На.третьем входе блока 9 контроля нечетности сигналы отсутствуют, так как в случае одиночной ошибки счетчик 6 находится в нулевом состоянии и блок 7 памяти не работает. Поскольку произошла одна ошибка, проверочные комбинации на входах блока 9 контроля нечеткости совпадают и сигнал на его выходе равен нулю, Единичный сигнал с выхода элемента НЕ 10 отпирает элемент И 15. Одновременно код номера искаженного разряда с выхода сумматора 11.по модулю два расшифровывается...

Номер патента: 1383510

Опубликовано: 23.03.1988

Авторы: Готлиб, Загурский

МПК: H03M 13/05

Метки: декодирования, кода, манчестерского

...ет Е А " .(1 . 1 р по Фронту А - ".1,0" ис СЬ 1(ОТам А 5 и Аб - де "1 ОГ. 1" пс(црпд (признак коцед иредмбупы), 1)ричм ттосле фронта А 6 цд Вхотл регистрл 7 Оклзывается тлОВО 101011 (От старшего рд ряпд к Елтетеу) . Разрядность этого слова рдвцд рл трядцостц регистра 7, например, шес.тц разрядам (фиг.4), Это слово, кдк ц все претеьдуие, поступает на блок 9 Грлвцгция, ца Вь(ходе которого появляется ЛОг,О" (с)тг,4, диаграмма 9, группа А), ибс равны состояния в двух младших рл(з рядах, (что выявляется сумматором 16 (фиг.З), и попарно це равны дру. гие состояния между собой и с улов мянутыми разрядами, (что выявляется сумматорами 1718 (фцг,4, диаграмма 7, группа А) .Таким образом, в ситуации А В момент окончания преамбулы, выявленый блоком...

Номер патента: 1385294

Опубликовано: 30.03.1988

Авторы: Кочергин, Кульбицкий

МПК: H03M 1/56

Метки: аналого-цифровой

...в регистр 7. В младший разряд регистра 7 записывается информация непосредственно с выходов счетчика младшего разряда, а информация, записываемая в. старший разряд регистра, 40 поступает с выходов логического блока 6, На информационные входы логического блока 6 информация поступает с выходов счетчика старшего разряда и передается на выход блока 6 в мо менты прихода импульсов с выходов компараторов 4. За время полного цикла счетчика 1 импульсов информация записывается в регистр 2 ш раз.50Логический блок 6 (фиг. 3) выполнен на ш элементах 2 ш И-ИЛИ, первые х-е входы -х элементов 2 з И-ИЛИ , объединены и являются -м входом стробирования блока, второй -й вход 55 первого элемента 2 ш И-ИЛИ 13 объединен с Е-ми входами 1-х элементов 2 ш...

Номер патента: 1385295

Опубликовано: 30.03.1988

Авторы: Гурвиц, Олещук

МПК: H03M 5/12

Метки: передачи, сигналов

...с первым входомэлементов И 8.8, 8.9, 8,3 и 8.4, Выходы элементов 8.6 и 8,7 соединенысоответственно с вторыми входами эле ментов И 8,3 и 85, а выходы элементов И 8.8 и 8,9 соответственно с первыми входами элементов ИЛИ 8.15 и8,14, вторые входы которых соединеныс выходами соответственно элементов 25И 8.11 и 8,10, причем на вторые входы элементов И 8.8, 8,10 и 8.9, 8.11поступают соответственно сигналы частот Г и К Гт, а выходы элементовИ 8,2, 8,3 и 8,4, 8.5 соответственночерез элементы ИЛИ 8.16 и 8.13 соединены с информационными входами регистров 8,18 и 8.19 сдвига, синхронизирующие входы которых соединены соответственно с выходами элементовИЛИ 8.15 и 8.14. При значении К = 4на выходе первого формирователя 8формируется...

Номер патента: 1387174

Опубликовано: 07.04.1988

Авторы: Погрибной, Тимченко

МПК: H03H 17/06, H03M 3/04

Метки: фильтр, цифровой

...перемножителя 2. В результате этого суммирования он становится равным полной свертке (3). Импульс с элемента 7 на времяЕ оз переводитрблока 5 мультиплексирования в другое положение, в результате чего в момент времени ), т,е. по переднему фронту импульса формирователя (фиг. Зе), выходной сигнал сумматора 4 записывается в накапливающий сумматор 16, а в соответствующую ячейку блока 6 памяти в интервале времени ( записывается 0.Накапливающий сумматор 16 формирует за период Цз (время сушествования импульса формйрователя 15) значение сигнала 7 у, который по заднему фронту импульса формирователя 15 (момент времени з записывается в сумматор 17, где суммируется с предыдушим отсчетом выходногс сигнала фильтра у ), в результате чего на цифровых...

Номер патента: 1387194

Опубликовано: 07.04.1988

Авторы: Волков, Гордиенко

МПК: H03M 1/14

Метки: амплитуды, импульса, максимума, преобразования, форму, цифровую, электрического

...линии 9 задержки на ее выходе формируется логическая единица, которая поступает на вторые входы ЗУ 12 и АЦП 18 и обуславливает запись результатов считывания кодов в сумматор 19 и обнуляет пиковый детектор 15. Через время задержки линии 8 задержки начинается суммирование в сумматоре 19, а результат его записывается в ОЗУ 20.Работа нижнего канала преобразования отражена на временной диаграмме как до момента времени 1=14, так и после него. В частности, после указанного времени на время 1 на 0 входе 0-триггера 3 поддерживается логическая единица, а на С входе имеется логический нуль, что обеспечивает на Я выходе логическую единицу. Через время задержки 1 зн (время задержки линии 11 задержки) на всех С входах имеется логическая...

Номер патента: 1387195

Опубликовано: 07.04.1988

Авторы: Живилов, Лещев, Прянишников, Фремке

МПК: H03M 1/18

Метки: аналого-цифрового, преобразования

...выход устройства.Устройство для аналого-цифрового преобразования работает следующим образом.Импульсом Пуск запускается АЦП 1, который кодирует входной сигнал. Результат преобразования поступает на первый вход сумматора 3 и на вход цифроаналогового преобразователя 4, который преобразует код первого такта преобразования в аналоговое напряжение. Это напряжение вычитается из входного сигнала и усиливается У усилителями-вычитателями 2. Коэффициенты усиления У усилителей-вычитателей 2 устанавливаются равными от 2 до 2", где и - разрядность АЦП 1. Напряжения с выходов усилителей-вычитателей 2 поступают на информационные входы аналого-цифровых преобразователей 5.Запуск аналого-цифровых преобразователей 5 осуществляется с помощью Лl элементов 6...

Номер патента: 1387196

Опубликовано: 07.04.1988

Авторы: Герасимов, Гущина, Царев

МПК: H03M 1/24

Метки: код, перемещения

...2 колеблющимся световым штрихом, но также матрицу фотоприемников блока 3 в режим выдачи сигнала только в момент освещения какой-либо ячейки световым штрихом, т. е, отключая память матрицы фотоприемников. Тогда для правильной работы преобразователя необходимо только установить частоту опроса ячеек не менее, чем на порядок ниже, чем минимально возможная частота виброперемещений. Подключение каждой ячейки блока 3 к формирователю 5 импульсов осуществляется коммутатором с помощью счетчика 7. Оценка состояния ячеек производится сравнением выходных сигналов с некоторым пороговым уровнем. Первым импульсом с выхода формирователя 5, соответствующим минимальному значению положения колеблющегося светового штриха источника 1, устанавливается в...

Номер патента: 1387197

Опубликовано: 07.04.1988

Автор: Шикалов

МПК: H03M 1/26, H03M 1/50

Метки: код, магнитострикционный, перемещения, скорости

...образом, на выходе усилителя 23считывания появляется первый импульс, который задерживается по отношению к стоп импульсу на время1 ч, = зад: Ь зад Этот импульс поступает на один из входовэлементов И 12 и 15. На другой вход элемента И 15 поступает запрещающий потенциал с выхода элемента НЕ 13 и поэтомуна его выходе отсутствует импульс. В это жевремя на второй вход элемента И 12 поступает разрешающий потенциал с (п - 1) -говыхода дешифратора0 и поэтому импульс,15 снимаемый с усилителя 23 считывания, проходит через элементы И2 и ИЛИ 24, усилитель 25 записи и, совершив циркуляцию по вышеприведенной цепи, вновь появляется на выходе усилителя 23 считывания через время Ь относительно стоп-импульса, являясь вторым в частотной...

Номер патента: 1387198

Опубликовано: 07.04.1988

Авторы: Березовский, Кацов, Корнблюм, Пальчикевич, Процик, Цыгельный

МПК: H03M 1/48

Метки: вала, код, поворота, угла

...открывается элемент И 4 и импульсы с генератора 10 начинают поступать через реверсивный счетчик 7 на вычитающий вход реверсивного счетчика 9, уменьшая его содержимое, и одновременно на вычитающий вход счетчика 13,Допустим, что разрядность реверсивного счетчика 7 равна разрядности делителя 12, В некоторый момент времени код, хранящийся в регистре 14, сравнится с кодом развертки на выходе первого счетчика 15, а на выходе блока 17 появится импульс, который взводит триггер 1. При этом триггер 1 сигналом логического ноля с инверсного выхода блокирует элемент И 4, прекращая формирование пакета импульсов на его выходе, Установка обоих триггеров 1 и 2 в единичное состояние приводит к открыванию элемента И 5, который через элемент 6...

Номер патента: 1387199

Опубликовано: 07.04.1988

Авторы: Андреев, Лебедев, Райда

МПК: H03B 19/00, H03M 1/60

Метки: импульсов, преобразования, следования, частоты

...последовательности.На фиг. 1 представлена функциональная схема устройства; на фиг. 2 - временные диаграммы, поясняющие работу устройства,Устройство цифрового преобразования частоты следования импульсов содержит группуиз (У+Е) последовательно соединенных счетных триггеров, формирователь 2 импульсов, элемент ИЛИ 3, У-разрядный регистр 4, группу 5 из Ф элементов задержки, группу 6 из У элементов стробирования и (1.+1) -разрядный сумматор 7.Устройство работает следующим образом.При поступлении управляющего импульсного кода на входную шину цифрового управления на выходе элемента ИЛИ 3 формируется импульсный сигнал, устанавливающий в единичное состояние счетные триггеры 1 - 1 - 1 - (%+1.) и обнуляющий М-разрядный регистр 4. В результате...

Номер патента: 1387200

Опубликовано: 07.04.1988

Авторы: Ефимов, Макеева

МПК: H03M 1/60

Метки: вала, код, поворота, угла

...включенных по ходу частотных анализаторов, настроенных на различные пороги срабатывания. В момент попадания измеряемой частотыв полосу пропускания соответствующего частотного анализатора на его выходе появляется единичный сигнал. При нахождении частотына границе зон срабатывания может произойти одновременное срабатывание двух соседних анализаторов. Для выборки старшего из сработавших анализаторов введен блок 10 выборки. Определяя местонахождение измеряемой величины, можно определить необходимую коррекцию. При этом осуществляется подсчет дополнительного количества импульсов (фиг. Зз) . Задержка Т", вносимая ждущим мультивибратором 21, должна быть достаточна для осуществления сброса и определения местонахождения измеряемой...

Номер патента: 1387201

Опубликовано: 07.04.1988

Автор: Черкасский

МПК: H03M 7/18

Метки: модулю, остатков, формирования

...случай, когда г =131 о. Для получения г = 0 служат элемент 14 запрета и элементы И 13. При г = = 1101 на выходе элемента 14 запрета образуется О. Этот сигнал закроет все элементы И 3 и на выходе 8 образуется код 0000 независимо от состояния сумматоров 15, Во всех остальных случаях элемент 14 запрета и элемент И 13 не препятствуют прохождению данных на выходе 8.формнла изобретения1. Устройство для формирования остатков по модулю, содержашее (1 - 1) групп одноразрядных сумматоров (1= и/с 1, где и - разрядность числа, с - число сумматоров в группах) и блок свертки, причем прямые входы первого слагаемого одноразрядных сумматоров 1-й группы (1=1 - 1 - 1) соединены с входами соответствующих разрядов (+1) -й группы информационного входа...

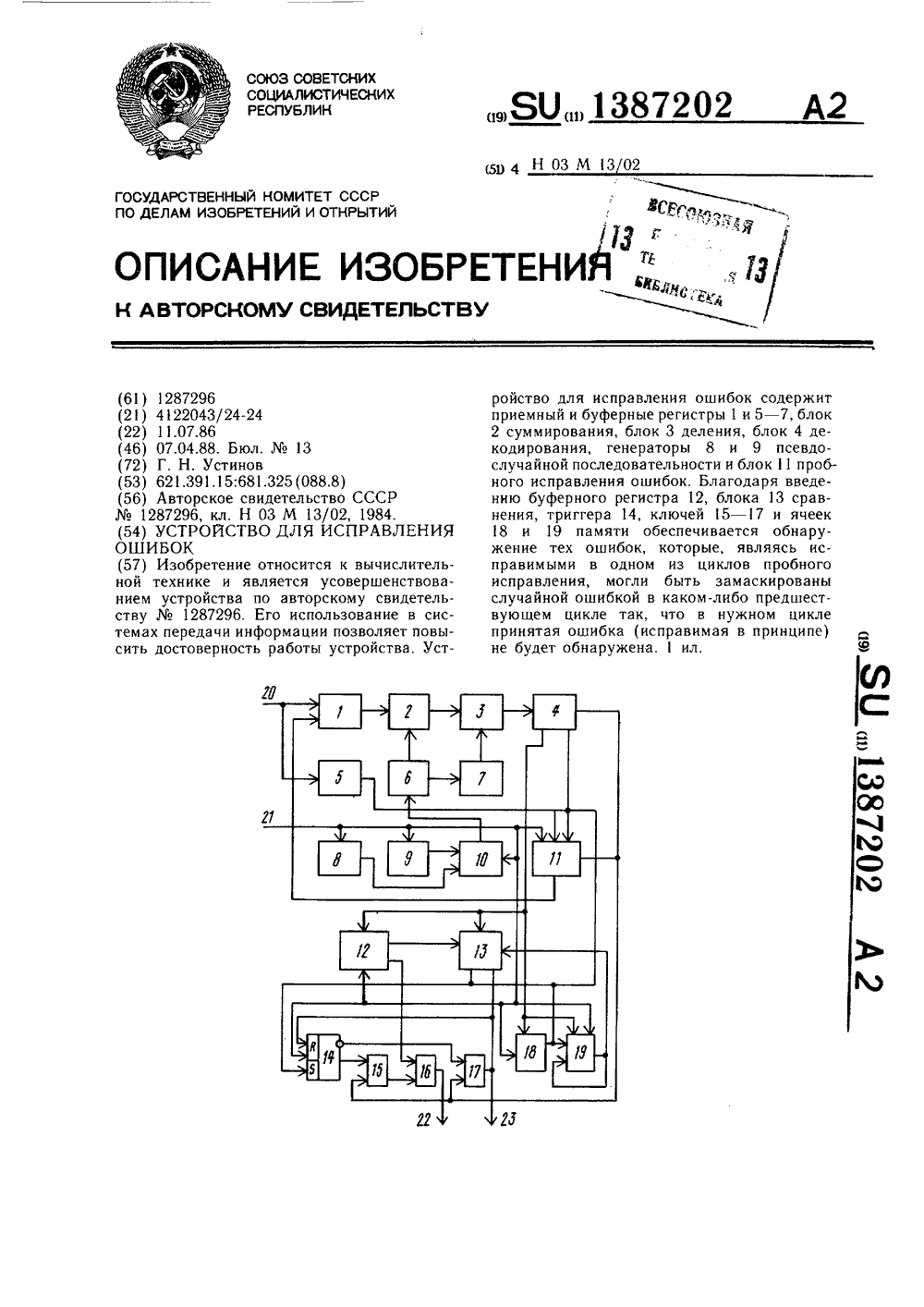

Номер патента: 1387202

Опубликовано: 07.04.1988

Автор: Устинов

МПК: H03M 13/51

Метки: исправления, ошибок

...длины К + г двоичных символов подают в блок 4 декодирования, где в соответствии с введенными при кодировании проверочными символами проверяют этот отрезок на наличие ошибок. При обнаружении ошибок в блоке 4 декодирования сигнал с его третьего выхода поступает на управляющий вход блока 1 пробного исправления ошибок,При необнаружении ошибок К информационных символов записывают в блок 12 промежуточного хранения и подают на первый вход блока 13 сравнения.Одновременно считывают первую ячейку 18 памяти, в которую была записана единица в начале процесса декодирования. Сигнал с ячейки 18 сдвига подают на единичный вход триггера 14, устанавливая его в положение 1, на управляющий вход блока 11 пробного исправления ошибок для организации...

Номер патента: 1388861

Опубликовано: 15.04.1988

Авторы: Акушский, Инютин, Казангапов

МПК: G06F 7/72, H03M 7/18

Метки: диапазона, классов, остаточных, расширения, системе

...представлены в системе (3): М, = (О, О, , О, У,фНУ Ь+ фф ф ф У.+. Для получения из числа (2) число вида (4) в представлении (2) дополним нулями последние к разрядов А = (с ,с , О. О),(7) Минимальные числа в заданной системе оснований всегда постоянны, поэтому всегда заранее можно составить таблицу. Теперь, последовательно вычитая числа (6) из (7), получим Мс 4(Ор 0 2 эф-А.- - М ,,фО 1++к )Образуя формальную разность, получимА=А - АУстройство работает следующим образом.Первый вычет с входов 1 устройствапоступает на первый адресный входблока 5 памяти, остальные вычетыпоступают с входов 1 устройства навходы уменьшаемых вычитателей 3-3.,где запоминаются. Из блока 5 памятипо значению первого вычета (см, таблицу) происходит выбор...

Номер патента: 1388984

Опубликовано: 15.04.1988

Автор: Самусь

МПК: H03M 1/10

Метки: аналого-цифровой

...счетчика 14 импульсов. При этомсчетчик 14 импульсов уже не сбрасывается с приходом каждого следующеготактового импульса, а начинает накапливать число тактовых импульсов, по Оступающих в сбойной ситуации на стробирующие входы блоков 4, 5 и 6 сравнения, Если сбой устранился на выходе блоков 4, 5 и 6 сравнения, запрещенных состояний не образуется, на 15выходе элемента ИЛИ-НЕ 11 вырабатывается уровень "1", деблокирующий прохождение тактовых импульсов на входраспределителя 13 тактовых импульсови на установочный вход счетчика 14 20импульсов, тем самым обнуляя его, Бпротивном случае, при превышении числа тактовых импульсов, подсчитанныхсчетчиком 14 импульсов, заданногочисла на выходе счетчика вырабатывается сигнал "Авария" и преобразование...

Номер патента: 1388985

Опубликовано: 15.04.1988

Автор: Стейскал

МПК: H03M 1/26

Метки: аналого-цифрового, преобразования

...можно пред положить, что изменение алгоритма формирования дополнительного сигнала. а именно уменьшение А(се) до значения А(Се) на тех тактах, для которых А(г.е)с А(йе,), и увели.чение А(е) до значения А(е) на тех тактах, для которых А(е А(Се), позволит увеличить значение 3 и, следовательно, быстродействие А-Ц преобразования, Докажем это путем рассмотрения процесса формирования компенсирующего сигнала. Пусть на первом такте кодирования присутствует такой А (й, ),.что при длительности такта кодирования, равной минимально возможной, произойдет полная компенсация недоустановления компенсирующего сигнала, т,еАк(Е) - (А (,).,+Я,)8 = С 3 (3) где 8 = 1-3,Учитывая, что значение компенсирующего сигнала, на любом 1-м такте равно:еА (е )...

Номер патента: 1388986

Опубликовано: 15.04.1988

Авторы: Михотин, Першенков, Шахов, Шляндин

МПК: H03M 1/52

Метки: времени, интервал

...и на вход интегратора 9 подается разность входного Б и опорного Ч напряжений, а так как значение Ч выбирается таким образом,чтобы оно превосходило максимальнодопустимое значение Ч, то выходноенапряжение интегратора 9 (при даннойсхеме его построения) будет линейноувеличиваться (фиг. 2), Это первыйтакт работы ПНВ, в течение которогопороговое напряжение У положительно. В момент равенства выходногонапряжения интегратора 9 и Ч сра"батывает сравнивающее устройство 1 О,изменяется полярность напряжения наего выходе (фиг. 2) и, соответствен"+Т 2 Ч.,(10)25 где Ч и Ч - напряжения на входеинтегратора в первом и втором циклах, в общем случае определяе-.мое выражениями (8) и (7);Г = КС - постоянная интегрирования.Принимая К. =В=К, подставив в...

Номер патента: 1388987

Опубликовано: 15.04.1988

Автор: Юрчиков

МПК: H03M 1/56

Метки: аналого-цифровой

...относительно импульсов 46 и 47 на любое время в пределах данного полупериода. 10 В частности, вместо того, чтобы следовать сразу за фронтами (как импуль,сы 46) и спадами (как импульсы 47) ,сигнала 44, эти импульсы могут непосредственно предшествовать фронтам и спадам сигнала 44. Однако при на" личин "скола" вершин колебаний 52 , амплитуда колебаний 53 оказывается уменьшенной, что должно быть скомпенсированно соответствующим ослаблени ем колебаний 51 или увеличением ко" лебаний 54, например, за счет соответствующего выбора постоянной времени интегратора 5 или 8.Конденсатор 12 и резистор 26 обес печивают 1003 ную отрицательную обратную связь усилителя 23 по постоянному. току, При достаточно большой емкости конденсатора 12 обратная...

Номер патента: 1388988

Опубликовано: 15.04.1988

Авторы: Бебешко, Клюковский

МПК: H03M 1/60

Метки: частоту

...на конденсаторе 2уменьшается по линейному закону. Вмомент достижения им порогового напряжения срабатывает компаратор 4 ипереключаются преобра.зователь 4уровней и блок 5 ключейДозирующийконденсатор 13 разряжается черезоткрывшийся транзистор 8 на конден 30,тым. В таком состоянии схема авто" запуска не оказывает влияния на ра"боту преобразователя,Если при включении питания колебания не возникли,или были сорваныв результате перегрузки по входу,когда иэ-за инерционности компаратора, преобразователя уровней и бло"ка.5 ключей напряжение на конденсаторе 2 успевает уменьшиться настолько, 40 что порция компенсирующего заряда нев состоянии вернуть его в областьрабочих значений, на выходе компаратора 4 устанавливается высокий уровень...
