Долговременное запоминающее устройство трансформаторного типа с записью чисел в системе счисления с основанием р, большим двух

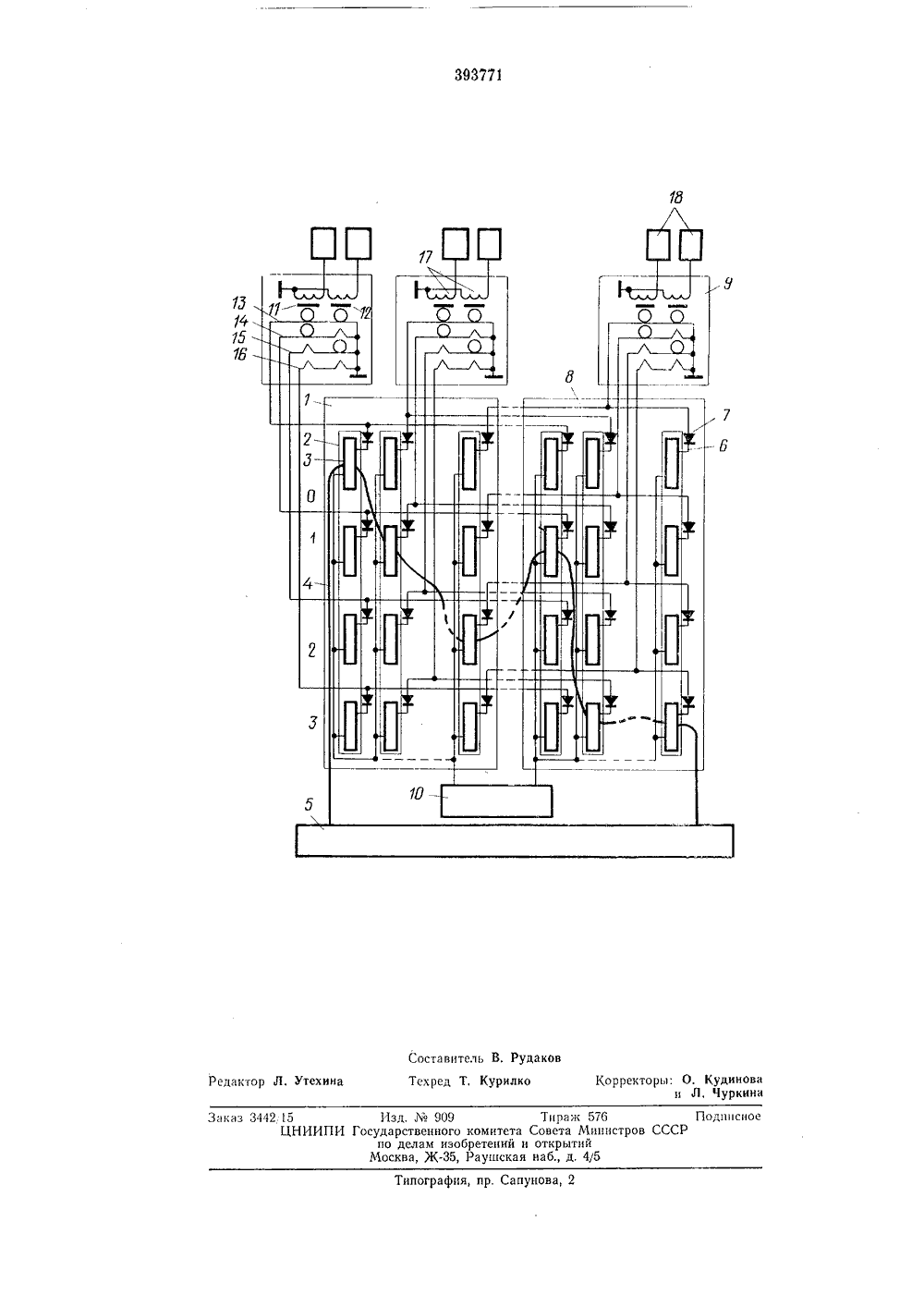

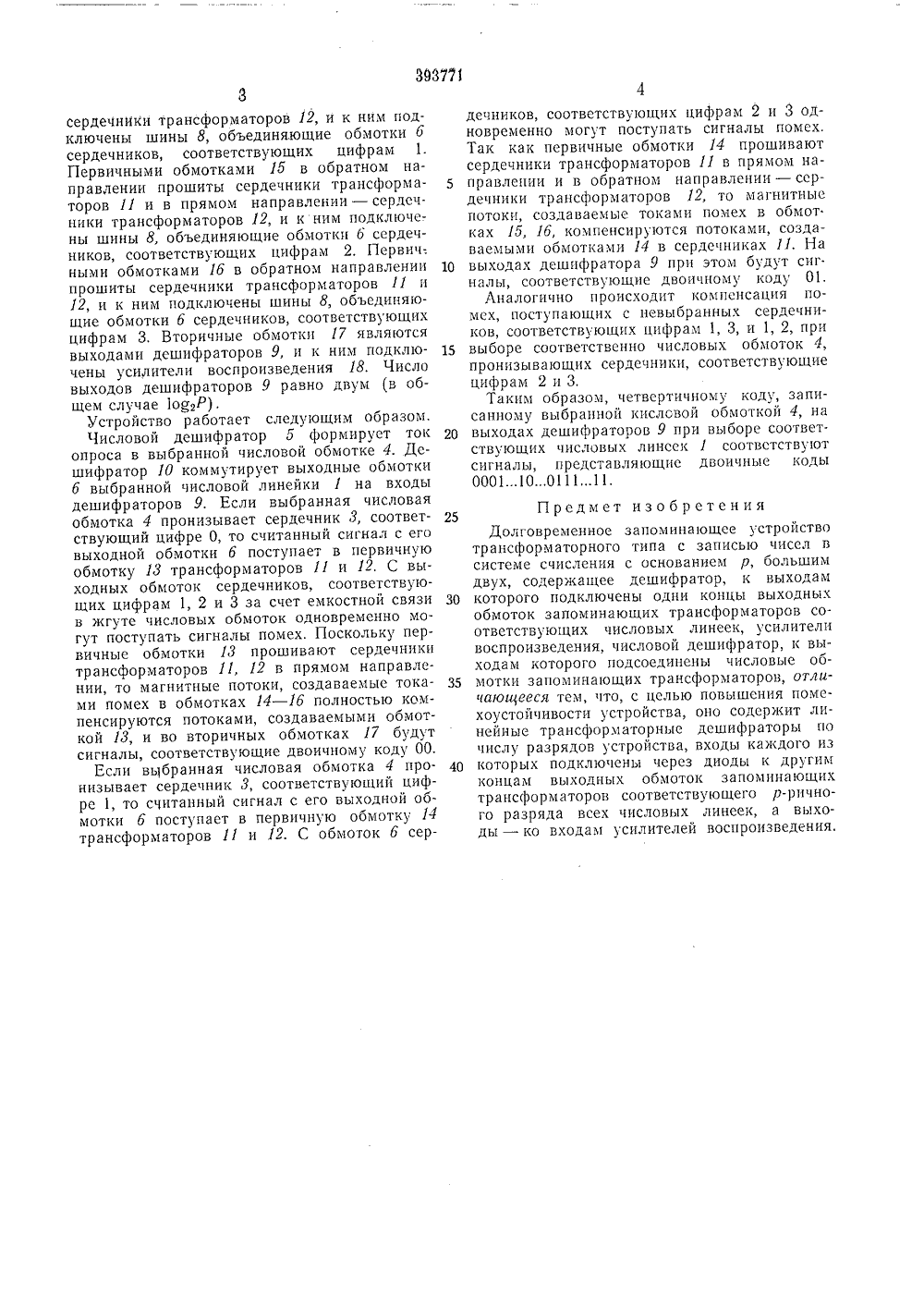

Йблиотена 1 яд П ИСАЙИ ОБРЕТЕН И Е 39377 Союз СоветскихСоциалистицескихРеспублик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое о етельстваЗаявлено 26 Х.1970 ( 144135с присоединением заявкиПриоритет М. Кл. 6 11 с 17/00 6 11 с 11/Оосударственныи комитетСовета Министров СССРпо делам изобретенийи открытий убликовано 10,И 11.1 та опубликования о ДК 681.327.66(088,8 Бюл четень3ания 27.Х 11.1973 вторызобретени. М. Селигей и Д. С. Тростянецкийлектронных вычислительных и управляющих машин иевский заво аявител ДОЛГОВРЕМЕННОЕ ЗАПОМИНАЮЩЕЕ УСТРОЙСТВО РАНСфОРМАТОРНОГО ТИПА С ЗАПИСЬЮ ЧИСЕЛ В СИСТЕ СЧИСЛЕНИЯ С ОСНОВАНИЕМ Р, БОЛЬШИМ ДВУХляется несхема хране Изобретение относится к запоминающим устройствам.Известно долговременное запоминающее устройство (ДЗУ) трансформаторного типа с записью чисел в системе счисления с основанием р, большим двух, содержащее дешифратор, к выходам которого подключены одни концы выходных обмоток запоминающих трансформаторов соответствующих числовых линеек, усилители воспроизведения, числовой дешифратор, к выходам которого подсоединены числовые обмотки запоминающих трансформаторов.Недостатком известного ДЗУ яввысокая помехоустойчивость.Описываемое ДЗУ отличается от известного тем, что оно содержит линейные трансформаторные дешифраторы по числу разрядов устройства, входы каждого из которых подключены через диоды к другим концам выходных обмоток запоминающих трансформаторов соответствующего р-ричного разряда всех числовых линеек, а выходы - ко входам усилителей воспроизведения.Это позволяет повысить помехоустойчивость устройства.На чертеже изображена предложенного устройства для случая ния чисел с основанием р=4. Устройство содержит числовые линейки 1,состоящие из групп 2 запоминающих трансформаторов на сердечниках 8, соответствующих записи чисел в четверичной системе 5 счисления, Каждый сердечник соответствуетодной из цифр: О, 1, 2 и 3. Числовая обмотка 4 пронизывает в каждой группе 2 только один сердечник и подключена к числовому дешифратору 5, В. качестве примера показан 10 набор четверичных кодов 012133. Одниконцы выходных обмоток б одноименных четверичных разрядов. всех числовых линеек 1 через разделительные диоды 7 подсоединены к шинам 8, подключенным ко входам линей ных трансформаторных дешифраторов 9 сосложением токов, Вторые концы обмоток б каждой числовой линейки подключены к выходам дешифратора 10. Дешифраторы 9 содержат по два трансформатора 11, 12, каж дый из которых имеет четыре первичных обмотки 13 - 1 б, являющихся входами дешифраторов, и одну вторичную обмотку 17. Первичными обмотками 13 в прямом направлении прошиты сердечники трансформаторов 11, 12, 25 и к ним подключены шины 8, объединяющиеобмотки б сердечников, соответствующих цифрам О. Первичными обмотками 14 в прямом направлении прошиты сердечники трансформаторов 11 и в обратном направлении -сердечники трансформаторов 12, и к ним подключены шины 8, объединяющие обмотки 6 сердечников, соответствующих цифрам 1. Первичными обмотками 16 в обратном направлении прошиты сердечники трансформаторов 11 и в прямом направлении - сердечники трансформаторов 12, и к ним подключе.- ны шины 8, объединяющие обмотки б сердечников, соответствующих цифрам 2. Первич-. ными обмотками 16 в обратном направлении прошиты сердечники трансформаторов 11 и 12, и к ним подключены шины 8, объединяющие обмотки б сердечников, соответствующих цифрам 3. Вторичные обмотки 17 являются выходами дешифраторов 9, и к ним подключены усилители воспроизведения 18. Число выходов дешифраторов 9 равно двум (в общем случае 1 оддР,Устройство работает следующим образом.Числовой дешифратор 6 формирует ток опроса в выбранной числовой обмотке 4. Дешифратор 10 коммутирует выходные обмотки 6 выбранной числовой линейки 1 на входы дешифраторов 9. Если выбранная числовая обмотка 4 пронизывает сердечник 3, соответствующий цифре О, то считанный сигнал с его выходной обмотки б поступает в первичную обмотку 13 трансформаторов 11 и 12. С выходных обмоток сердечников, соответствующих цифрам 1, 2 и 3 за счет емкостной связи в жгуте числовых обмоток одновременно могут поступать сигналы помех. Поскольку первичные обмотки 13 прошивают сердечники трансформаторов 11, 12 в прямом направлении, то магнитные потоки, создаваемые токами помех в обмотках 14 - 16 полностью компенсируются потоками, создаваемыми обмоткой 13, и во вторичных обмотках 17 будут сигналы, соответствующие двоичному коду 00.Если вь 1 бранная числовая обмотка 4 пронизывает сердечник 3, соответствующий цифре 1, то считанный сигнал с его выходной обмотки б поступает в первичную обмотку 14 трансформаторов 11 и 12. С обмоток б сер 5 10 15 20 25 30 35 40 дечников, соответствующих цифрам 2 и 3 одновременно могут поступать сигналы помех, Так как первичные обмотки 14 прошивают сердечники трансформаторов 11 в прямом направлении и в обратном направлении - сердечники трансформаторов 12, то магнитные потоки, создаваемые токами помех в обмот. ках 15, 16, компенсируются потоками, создаваемыми обмотками 14 в сердечниках 11. На выходах дешифратора 9 при этом будут сиг. налы, соответствующие двоичному коду 01,Лналогично происходит компенсация помсх, поступающих с невыбранных сердечников, соответствующих цифрам 1, 3, и 1, 2, при выборе соответственно числовых обмоток 4, пронизывающих сердечники, соответствующие цифрам 2 и 3.Таким образом, четвертичному коду, записанному выбранной кислсвой обмоткой 4, на выходах дешифраторов 9 при выборе соответ. ствуюших числовых линеек 1 соответствуют сигналы, представляющие двоичные коды 000110011111,Предмет изобретенияДолговременное запоминающее устройство трансформаторного типа с записью чисел в системе счисления с основанием р, большим двух, содержащее дешифратор, к выходам которого подключены одни концы выходных обмоток запоминающих трансформаторов соответствующих числовых линеек, усилители воспроизведения, числовой дешифратор, к выходам которого подсоединены числовые обмотки запоминающих трансформаторов, отлияаюи 1 ееся тем, что, с целью повышения помехоустойчивости устройства, оно содержит линейные трансформаторные дсшифраторы гю числу разрядов устройства, входы каждого из которых подключены через диоды к другим концам выходных обмоток запоминающих трансформаторов соответствующего р-ричного разряда всех числовых линеек, а выходы - ко входам усилителей воспроизведения,(аз 3442,15ЦНИИП Изд. Ы 909осударственного по делам изо Москва, Ж,ПодппсноСССР
