Способ записи информации в запоминающем устройстве с фазо импульсным представлениемчисел

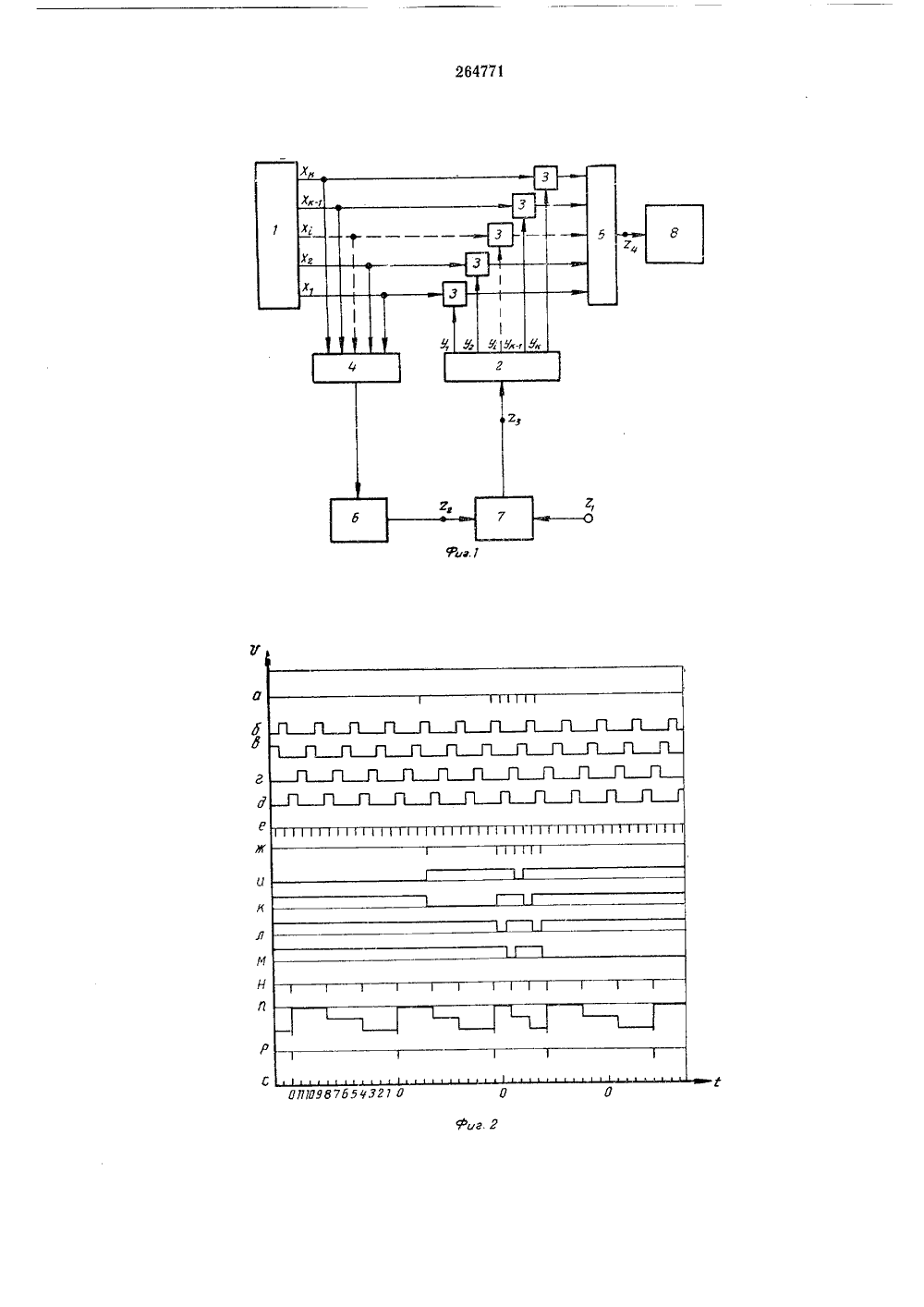

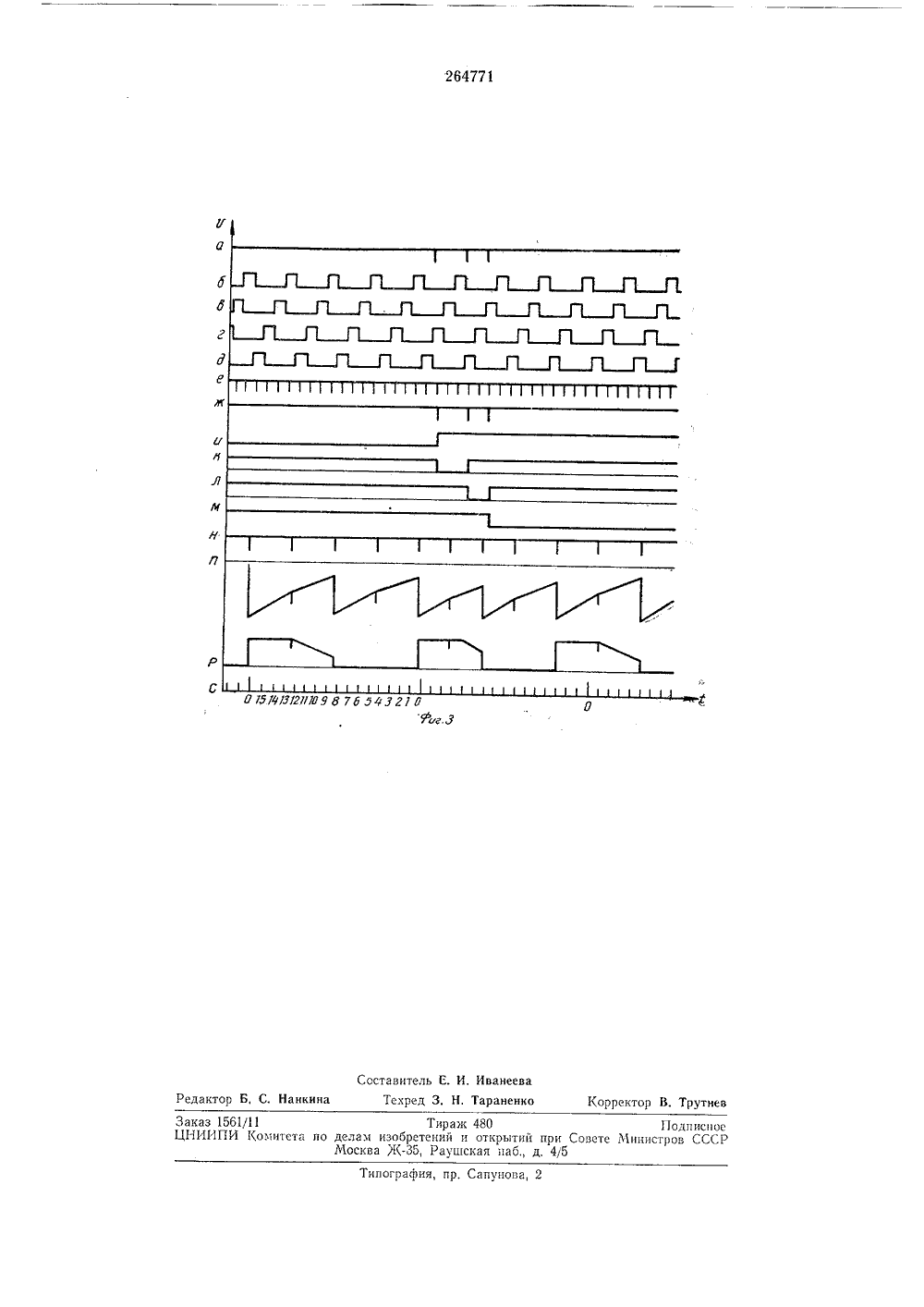

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВ в ОР СКОМУ СВМДЕ в ЕДЬСТввУСоюз Советских Социалистических РеспубликЗависимо Заявлено от авт. свидетельства хЪ8.Ъ 11.1966 ( 1092822/18-24) т 42 тпз присоединением заявки М ПриоритетОпубликовано 03.111.1970. Бюллетень М 9 МПК 6 06 Комитет по деламизобретений и открыт 681.327,67 (088.8 Совете Мнннст СССРДата от ликования описания 17 Л 1.197Сикорскийг В",тзоб петени мшенецкий, Ю. И. Кузьмин и Ю 3 аявител СПОСОБ ЗАПИСИ ИНфОРМАЦ СТРОЙСТВЕ С ФАЗО-ИМПУЛЬ ЧИСЕЛ1.1 а фиг. 1 изображено устройство записиинформации в режиме пересчета входных импульсов по предложенному способу.Устройство содержит источник 1 ряда последовательностей тактирующих импульсов одной и той же частоты, последовательно и равномерно сдвинутых во времени на отрезок времени, в к раз меньший периода последовательностей и равный длительности каждого 10 импульса; кольцевое коммутирующее устройство 2; ряд двухвходовых схем совпадения 8; к-входовые схемы ИЛИ 4, 5; схему задержки 6; в. одное сннхронизирующее устройство 7; фаз о-импульсный многоустойчивый эле мент 8.1-1 а фиг, 2 и 3 изображены временные дцаграхтмы работы устройства, где; а - счетныс импульсы на входе; б, в, г, д - импульсы последовательностей тактирующих импульсов, 20 возбуждающих шины Хь Хз, Хз, Хх соответственно; е - последовательность коротких импульсов на входе; ж - импульсы на входе; и, к, л, л - эпюры напряжений на выходах Уь Уз, Уз, У 4 соответственно; н - импульсы 2 на входе фаза-импульсного элемента.Фиг. 2, и - эпюры напряжения на входекомпаратора фазо-импульсного элемента накопительного типа.Фиг. 3, п - эпюры напряжен30 компаратора фазо-импульсного гя на входе элементаПредлагаемое изобретение относится к электронно-вычислительной технике и предназначено для записи информации в запоминающие устройства с фазо-импульсным представлением чисел.Известен способ записи информации в фазоимпульсные многоустойчивые элементы,Целью изобретения является создание способа, позволяющего сократить время записи информации в фаза-импульсные элементы, а также упростить ее.Предложенный способ отличается от известного тем, что в исходном состоянии вход запоминающего устройства возбухкдают от источника первой последовательности тактирующих импульсов, соответствующей записи 0, для записи числа отключают источник первой последовательности тактирующих импульсов и возбуждают вход запоминающего у строиства от источника другой последовательности тактирующих импульсов той же частоты, что и первая последовательность, и сдвинутой относительно первой на интервал времени, соответствующий записываемому в запоминающем устройсгве числу, а в режиме пересчета входимпульсов запись осу ществляют поочередным обращением к одной из набора последовательностей тактирующих импульсов, последовательно и равномерно сдвинутых во ьремени друг относительно друга. В ЗАПОМИНАЮЩЕММ ПРЕДСТАВЛЕНИЕМ5 10 15 20 25 30 35 40 45 мультивибраторного типа; р - импульсы на выходе фазо-импульсного элемента 8; с шкала состояний фазо-импульсного элемента.До появления на входе 21 счетного импульса входное устройство 7 запрещает импульсам, подаваемым па его второй вход Ъ, проходить на вход Л;, кольцевого коммутируощего усгройства 2. При этом с одного выхода коммутирующего устройства 2, например Уь на второй вход соответствующей диодной вентильной схемы совпадения 3 подается разрешающий потенциал (фиг, 2, и и 3, и), а на вторые входы остальных диодных вентильных схем 3 подаются запрещающие потенциалы соответственно с выходов У У, , УУ, , Укоммутирующего устройства 2 (фиг. 2, к, л, л и 3, к, л, я), в результате чего из к последовательностей тактирующих импульсов, подаваемых с шин Хь Х,.Х, Х, , Х(фиг. 2, б, в, г, д и 3, б, в, г, д) на первые входы соответствующих дисдных вентильных схем совпадения 3, на вход Л (фпг. 2, к и 3, и) фаза-импульсного элемента 8 через схему ИЛИ 5 проходят лишь импульсы одной последовательности Т подаваемой на первьш вход диодной вентильной схемы 3 (фиг, 2, б и 3, б), соответствующей шине Х и выходу У коммутирующего устройства 2.При поступлении на вход Е 1 счетного импульса в момент времени 1 (фиг. 2, а и 3, а) входное синхропизнрующее устройство 7 переключается в такое состояние, при потором следующий во времени импульс последозательностп корот,пх импульсов, подаваемых на второй вход Л (фиг. 2, е и 3, е) входного синхронизирующего усгройства 7, проходит на вход 7;, (фиг, 2, ж и 3, и) кольцевого коммутирующего устройства 2, а также возвращает схему входного устройства 7 в исходное состояние. Кольцевое коммутирующее устройство 2 переходит в следующее состояние, при котором разрешающий потенциал подается на второй вход диодпой вентильной схемы 3 (фиг. 2, к и 3, к), соотвегствующей шине Х, и выходу У, а на вторые входы остальных диодных вентнльных схем совпадения подаются запрещающие потенциалы (фиг. 2, и, ли и 3, и, ли). С этого момента на вход 2 фазо-импульсного элемента 8 проходят импульсы последовательности Т тактирующих импульсов (фиг. 2, в и 3, в), оперекающие импульсы последовательности Т поступающие на вход Е фазо-импульсного элемента 8 до прихода входного счетного импульса, на отрезок времени, равный длительности одного такта последовательности коротких импульсов, вследствие чего импульсы на выходе фазо-импульсного элемента (фиг, 2, р и 3, р) также сдвигаются на один такт последовательности коротких импульсов относительно импульсов опорной последовательности.По предложенному способу сокращается время записи информации, а также упрощается операция записи информации в режиме пересчета входных импульсов в элементы, выполненпые на основе релаксационных синхронизированных делителей типа мультивиораторов. Предмет изобретенияСпособ записи информации в запоминающем устройстве с фазо-импульсным представлением чисел, при котором записанные числа различают по сдвигу во времени последовательности импульсов на выходе запоминающего устройства относительно последовательности опорных импульсов той же частоты, отличаюи(ийсл тем, что, с целью сокращения времени записи и упрощения записи информации в фазо-импульсные элементы, в исходном состоянии вход запоминающего устройства возбуждают от источника первой последовательности тактирующих импульсов, соответствующей записи О, для записи числа отключают источник первой последовательности тактирующих импульсов и возбуждают вход запоминающего устройства от источника другой последовательности тактирующих импульсов той же частоты, что и первая последовательность, и сдвинутой относительно первой на интервал времени, соответствующий записываемому в запоминающем устройстве числу, а в режиме пересчета входных импульсов запись осуществляют поочередным обращением к одной из набора последовательностей тактирующих импульсов, последовательно и равномерно сдвинутых во времени друг относительно друга.Корректор В, Трутнев Типография, пр, Сапунова, 2 Заказ 1561/11 Тираж 480 Подписпос ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва Ж.35, Раушская паб., д, 4/5
