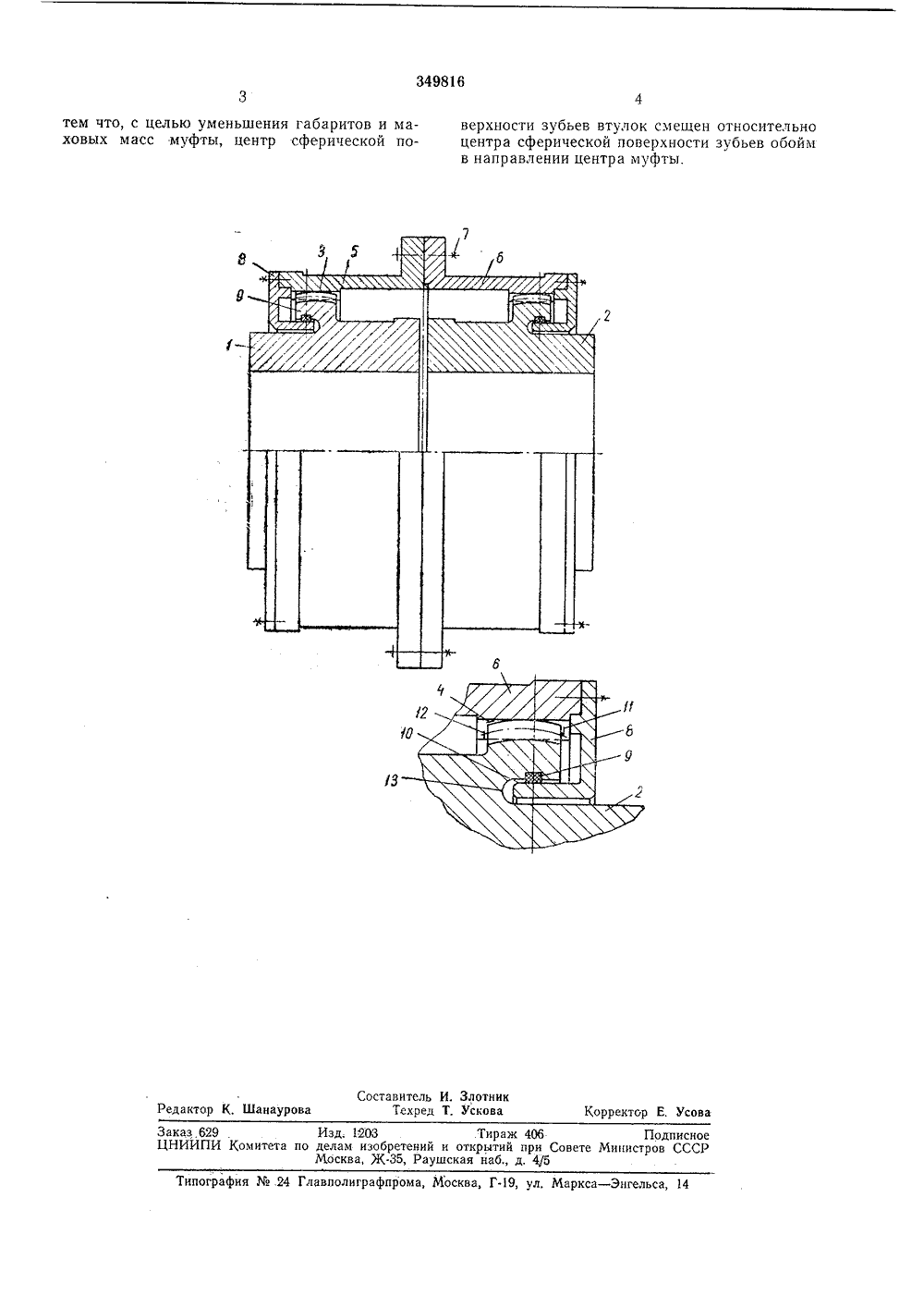

ОП ИСАНИЕИЗОБРЕТЕН ИЯИ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Соез Соеетскит Социалистических Республик349816 Зависимое ог авт. овидетвльства М -Заявлено 02.17.1971 ( 1648395/25-27с присоединением заявки УевПриоритег -М, Кл. Г 166 1/1 йотеитет по делам иаобретений и открыти при Совете Мивистрое СССР1,825,52 (088.8) етень Ио 26 публикован Дата опубликования описания 19.Х 11.1972 Авторыизобретения И. Н, френк. М. Раски аявитель ФТА УБЧ мет зобретения Зубчатая муфта, сод обоймы и входящие с чатые втултои, причем зубьев выполнена сфер ержащая две зубчатые ими в зацепление зубнаружная поверхность ической, отличающаяся Известны зубчатые муфты, содержащие зубчатые обоймы и втулки, наружные поверхности зубьев которых выполнены сферическими.Зубчатые обоймы опираются на сферические поверхности зубьев втулок и при работе в условиях имеющейся несоосности и перекоса соединяемых валов перекатываются по этим поверхностям.Недостатком известных конструкций являются большие осевые размеры зубчатых обойм, их большие маховые массы, большой объем масла и трудности размещения и замены уплотнений на заточках зубчатых втулок, поскольку центр сферической поверхности зубьев втулок расположен на равных расстояниях от плоскостей торцев зубьев соответствующих втулок.В предлагаемой муфте центр сферической поверхности зубьев втулок смещен относительно центра сферической поверхности зубьев обойм в направлении центра муфты.На чертеже даны продольный разрез муфты и схема опирания обоймы на втулку,Муфта состоит из втулок 1 и 2, наружные поверхности зубьев которых 8 и 4 выполнены по сфере; зубчатых обойм 5 и б, соединенных болтами 7 и торцовых крышек 8 с уплотнениями 9, соприкасающимися с поверхностями 10 втулок 1 и 2. Щгт При работе муфты обоймы 5 и 6 перекашиваются относительно зубчатых втулок 1 и 2 из-за перекоса и смещения одна относительно другой осей соединяемых валов.5 Зубчатая часть втулок выполнена асимметричной относительно плоскости, перпендикулярной оси и проходящей через центр сферы.Благодаря этому наружные торцы 11 располагаются значительно ближе к плоскости опи рания обойм 5 и 6 на втулки 1 и 2, чем внутренние торцы 12.При неизменной базе муфты (расстояниемежду центрами сфер 4 втулок 1 и 2) асимметрия зубчатых частей втулок приводит к 15 уменьшению осевых размеров обойм 5 и 6,уменьшению веса и маховой массы муфты.Кроме того, повышается технологичностьконструкции зубчатых втулок и доступность уплотнений, так как глубина выточвк 13, обес печивающих размещение уплотнений 9 в плоскости опирания обойм 5 и 6 на сферы 4, уменьшается в предлагаемой конструкции на величину асимметрии зубчатой части втулок.349816 Составитель И, Злотник Техред Т. Ускова Редактор К. Шанаурова Корректор Е. Усова Заказ.629 Изд, 1203 Тираж 406 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д. 4/5 Типография .24 Главполиграфпрома, Москва, Г.19, ул, Маркса - Энгельса, 14 тем что, с целью уменьшения габаритов и маховых масс муфты, центр сферической поверхности зубьев втулок смещен относительноцентра сферической поверхности зубьев обоймв направлении центра муфты.
СмотретьЗаявка
1648395
Л. М. Раскин, М. А. Машков, И. Н. Френкель
МПК / Метки
МПК: F16D 3/18
Метки: flatnltho-texbliheckaji, всесоюзная, гнвлиотекд
Опубликовано: 01.01.1972
