F16D 1/10 — быстросоединяемые муфты, в которых полумуфты соединяются их осевым передвижением

Номер патента: 152990

Опубликовано: 01.01.1963

МПК: D03C 1/00, F16D 1/10

Метки: 152990

...выполненного в виде вилки,Поводковая муфта привода ремизоподъемной каретки включает полумуфту 1 (снабженную поводком) и полумуфту 2. Поводок изготовлен в виде вилки, рожки 3 которой выполнены заодно с полумуфтой 1, имеют различные размеры (25 и 30 лм) в сечении и входят в гнезда полумуфты 2, Формы и размеры гнезд соответствуют форме и размерам рожков 3 вилки. Диск 4 крепится на вертикальном валу.Работа поводковой муфты привода ремизоподъемной каретки ткацкого станка осуществляется следующим образом.Во время движения полумуфты 1 вдоль вала рожки , взаимодействуя с полумуфтой 2, входят в гнезда последней. Нагрузка привода каретки при эксплуатгции станка распределяется на рожки равномерно. Различие размеров в сечении рожков 3...

Номер патента: 324341

Опубликовано: 01.01.1972

Автор: Хорошеньких

МПК: F16B 2/02, F16D 1/10, F16D 11/14 ...

Метки: забивки, копер, свай

...возможностью поворотарелой 5,ки рычагом 16 для бы 14. 20 После достижения к него положения муфта ся автоматическим уст вая баба 14, падая св При изменении накл 25 относительно ее продо щая 4 самоустанавлн положенпи за счет сво лы 5 вокрее продо При изменении нак 30 относительно ее поперопровой бабы 14 верх- сцепления выключаетройством 17, и копроободцо, забивает сваю. она базовой машины 1 льцой оси направляювается в вертикальном бодного поворота стре.чьнои оси на цапфе 6 аона базовой машины ечной оси (в пределах концов стрелы монтировацажешая посредством оси 7 с в нижней части с сации сваи, состоя х роликов 9, уст нных осях. абжена щим из ановленфик льнь кипе На фиг. 1 изобрца фиг. 2 - механиКопер для забивмашину 1, лебедку3,...

Номер патента: 349817

Опубликовано: 01.01.1972

Авторы: Бреус, Стельман

МПК: F16D 1/10, F16D 3/18

Метки: зубчатая, муфта

...является то, что устройство для выборки и регулировки бокового зазора в зубьяхвыполнено в виде смонтированной на внешнейполумуфте обоймы и установленной внутри нееконусной втулки, которая имеет возмокностьосевого перемещения и взаимодействует приэтом с венцом внешней полумуфты, в которомпредусмотрены прорези, образующие упругодеформирующиеся лепестки. Такое выполнение устраняет недостатки известной конструкции,На чертеже показана предлагаемая муфта.Муфта содержит внешнюю полумуфту 1,внутреннюю полумуфту 2, центрирующуюшейку 3 с шаровым подшипником, обойму 4,коническую втулку 5 и соединяемые валы б. Венец полумуфты 1 прорезями рлепестки.При перемещении в4, последняя своей вн5 верхностью нажимает1 и сжимает их в равыбирая, таким...

Номер патента: 391300

Опубликовано: 01.01.1973

Автор: Бензелюк

МПК: F16D 1/10

Метки: втулочная, муфта

...по А - А на фиг. 1; на фиг. 3 - защелка в двух проекциях; на фиг. 4 - то же,ра,зарез по Б - Б на фиг. 3.Муфта состоит из втулки 1, в иоторой впродольных .пазах а размещены защелки 25 и 3, обе 1 спечиваюшие реверсивнчю работу, сголовками 4, заходяшиии,в сквозные окна б.Продольные пазы со стороны торца втулкизакрыты крышкой-раструбом 5, упрощающей заход ведомого вала во втулку. КрьпдкаИ раструб фиксируется запорным колыцом 6.Муфта устанавливается на шлицевом валу,привода и закрепляется винтами 7.Головки защелки поджимаются к центруведомого вала пружинами 8. Усилие пружины15 превышает центробежное усилие, отклоняющее затцелки,при вращении муфты,Головки отклоняются к центру ведомоговала по радиусу Р, а хвостови 1 ки зашелок,...

Номер патента: 393778

Опубликовано: 01.01.1973

Авторы: Абанович, Гинзбург, Лебединский, Лейман

МПК: F16D 1/10, G01L 1/00

Метки: высокочастотных, колебаний, усилитель

...сиссостоит из двух сооси(х э;бл.кайи и к вькопий,/ рез тных колебании, ую пушку и раси выходным резоя быстрых и медл которой близокощис.( тем, что, теы рекуперации гема разделения ектродов, причемоиатору электрод Изобретение относится к области СВс 1 приборов О-иипа, в частности к пролетным клистронам с рекуиерацией электронного потока.Известные клистроны с рекуперацией электронов между резонаторами включают дополнительную систему резонаторов, разделяющую электронный поток на быструо и медленную части.Недостатком этих конструкций является то, что медленная часгь электронного потока теряется, приводя к снижению к.п.д, прибора.Целью настоящего изобретения является устранение указанного недостатка.Эта цель достигается тем, что...

Номер патента: 398778

Опубликовано: 01.01.1973

Авторы: Гордеев, Кузнецов, Луковников, Пронин, Фадеев

МПК: F16D 1/10, G01L 1/00

Метки: муфта, соединительная

...кхлаковго Оловку .1 с кузаками 5, входящими в пазы наружной обоймы 3; зазором. Воковы поверхносги кулачков и пазов накзоцецы подглом 15 к продольной осимуфть,На обойме 3 укреплен текстолцтовый корпусс контатцымц кольцамц 7, .оторые соедцне.и цы с помощью проводников 8 с тензодатчцкааи 2. Контактные ольца 7 закрыты кокухо 9,в котором смонтирован токосъемнцк 10.Кожух 9 стопорцтся относительно неподвижных деталей привода (не показаны) с по 15 мощью фланца и шпильки 11. Обойма 3 можетсвободно вращаться относительно кожуха 9 вподшипниках 12.Прц передаче крутящего момента от ведущего вала к ведомому происходит упругое скру 20 ливанце торсионного валика ца угол, пропорциональный крутящему моменту. При этомтсцзодатчикп испытывают нормальные...

Номер патента: 381816

Опубликовано: 01.01.1973

Авторы: Копеецкий, Петров

МПК: F16D 1/10

Метки: муфта, соединительная

...части, с продольными лазами 4, осевым каналом 5, радиальным ооеамещенным отверстием б и опверстием с резьбой 7.Ведомая полумуфта Ь выполнена с хвастовнком 9, разделенным кольцевой канавкой 10 на две части, и торцевым пазом 11, грани которого перпендикулярны двум параллельным лыскам 12. В торцевой паз 11 входит поперечная часть 13 Т-ооразного поводка, ивостовик 1 О 14 которого, выполненный с иосозубой н,ррезкой, входит в осевой канал 5 ведущей полу- муфты, снабженный пружиной 15. Ведущая полумуфта охвачена кожухом 16, заирепленным на ней винтом.15 Для соединения и разъедннения полумуфтслужит ключ 17 с косозубой нарезкой И.Муфта работает следующим образом.Хвоставнк 9 ведомой полумуфты 8, нройдячерез отверстие в кольцевом выступе 2, попа...

Номер патента: 420823

Опубликовано: 25.03.1974

Автор: Зенин

МПК: F16D 1/10

Метки: быстроразъелгная, муфта

...тем, что, с целью обеспечения удобства эксплдт;1 ццц, встаька выполнена неразъемцой, а каждое гнездо выполнено в виде Т-Образного паза, сквозного в плоскости, перпендикулярной осц, причем обойма снабжена продольной прорезью. имеющей ширину больше дцдмстрд цапфы вала ц расположенной дпд.страл 1110 противоположно Отве 1 стцю под фиксатор. 1Изобретение касается машиностроения, Известна муфта, содеркащая цилиндрическую разъемную по оси вставку с радиальным отверстием под фиксатор. Она имеет ца торце соосцые глухие ступенчатые гнезда под проточки и цапфы валов. На вставки смонтирована обойма с отверстием под фиксатор. Однако эти муфты неудобны в эксплуатации,Для Ооеспеения удооства э 1 сплудтаццп муфты вставка выполнеца неразъемцой,...

Номер патента: 472214

Опубликовано: 30.05.1975

Автор: Зеленчуков

МПК: F16D 1/10

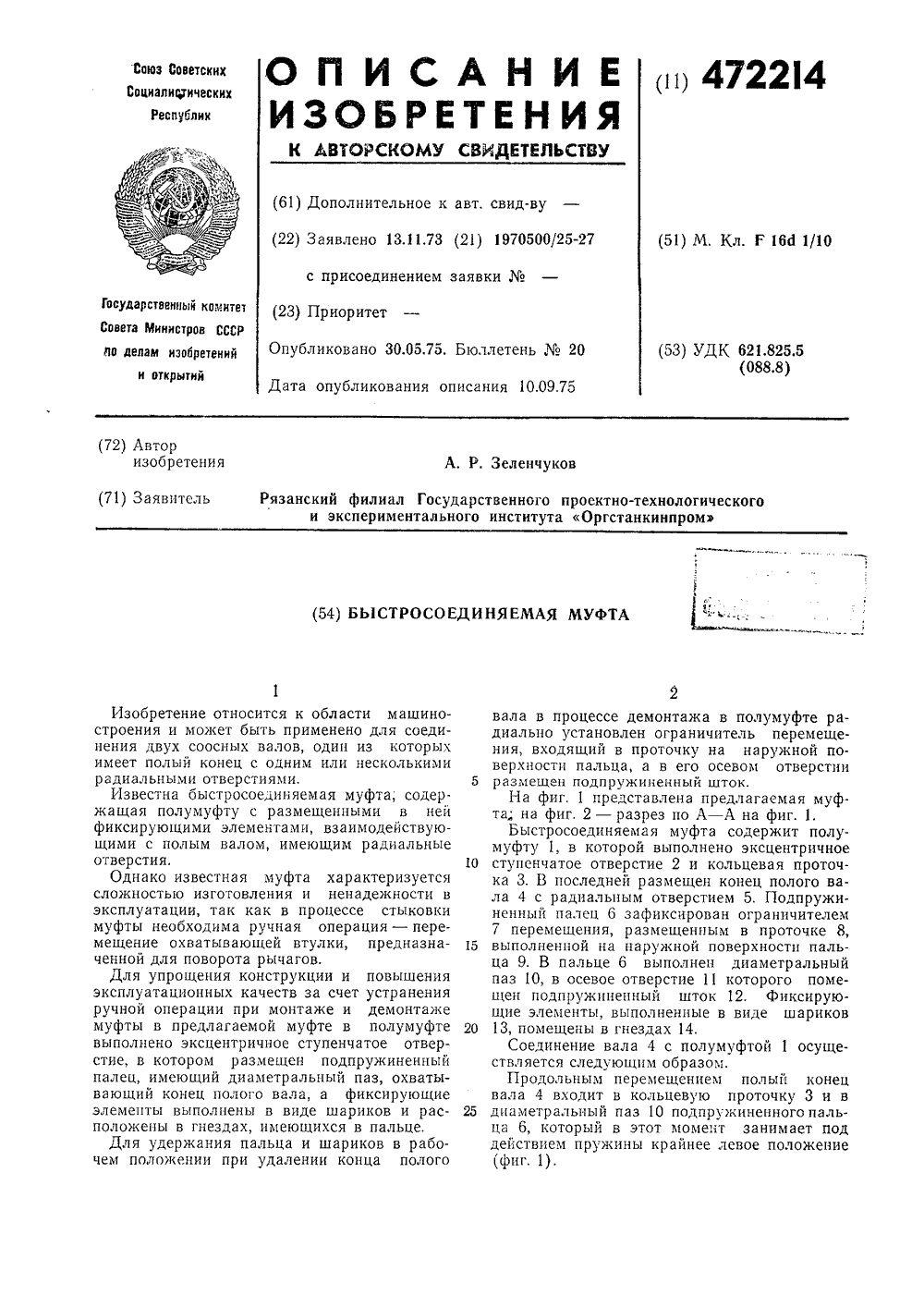

Метки: быстросоединяемая, муфта

...быстросоединяемжащая полумуфту с размещфиксирующими элементами,щими с полым валом, имеюотверстия,Однако известная муфтасложностью изготовления иэксплуатации, так как в прмуфты необходима ручнаямещение охватывающей втученной для поворота рычаговДля упрощения конструкцэксплуатационных качеств заручной операции при монтамуфты в предлагаемой муфвыполнено эксцентричное стстие, в котором размещенпалец, имеющий диаметральвающий конец полого вала,элементы выполнены в видеположены в гнездах, имеющДля удержания пальца ичем положении при удалени проектно-технологическогоа ОргстанкинпромПри дальнейшем движении вала 4 палец 6 начнет перемещаться вправо, сжимая пружину, а шарики 13 под действием конической поверхности отверстия 2 начнут...

Номер патента: 476382

Опубликовано: 05.07.1975

Автор: Мауэр

МПК: F16D 1/10

Метки: валов, соединение

...эксплуатационных качеств и безопасности в работе.Отличительной особенностью предложенного соединения валов является то, что на внутренней поверхности каждой втулки имеется кольцевой выступ, а фиксирующий элемент выполнен в виде пружины, размещенной внутри втулки между торцом промежуточного вала и выступом.На чертеже изображено предложенное соединение валов, продольный разрез.Соединение валов содержит промежуточный вал 1 с закрепленными по его,концам цапфами 2. На цапфах 2 закреплены полые втулки 3, на внутренней поверхности которых выполцены кольцевые выступы 4. Внутри полой втулки 3 между кольцевым выступом 4 и торцом промежуточного вала 5 размещен фиксирующий элемент, выполненный в виде пружины 6. ежуточный вал 1 р ыми валами 7 и...

Номер патента: 483838

Опубликовано: 05.09.1975

Автор: Хеннинг

МПК: F16D 1/10

Метки: муфта

...имеет удлиненный конец, к которому прикреплена стопорная планка 28, служащая для ограничения осевого перемещения кольца 7 на фланце 6, Осевое перемещение кольца 8 относительно полумуфты 4 ограничивается стопорной планкой 29 (фиг, 5), прикрепленной к внутренней стороне кольцевого направляющего выступа на этой полумуфте, и штифтом 30. Кроме того, штифт 30 действует как поводковый палец, так как он входит в отверстие, просверленное в обеих деталях 4 и 8, предотвращая их вращение друг относительно друга.В выключенном состоянии муфты кольцо 7 с коническими стяжными болтами 11 отведено назад, т, е. вправо, настолько, что выступающие направляющие шипы 18 на болтах находятся за пределами двух полумуфт 2 и 4, Кроме того, поскольку разделительная...

Номер патента: 501208

Опубликовано: 30.01.1976

Автор: Меркулов

МПК: F16D 1/10

Метки: кулачковая, муфта, реверсивная, сцепная

...5, с вершинами 6 другой пары зуоьев, имеющих плоскую форму.Полумуфта 1 выполнена с центральньм отверстием 7, куда входит центрирующпй конус 8, обеспечивающий перед сцеплением полумуфт их взаимное центрирование,Полумуфта 2 имеет кулачки, выполненные в виде двух пальцев 9, установленных днаметрально противоположно.Полумуфты жестко закреплены на соединяемых валах, Полумуфта 1, например, может быть установлена на хвостовике ходового винта запирающего механизма машины для литья в кокиль, а полумуфта 2 - на шпинделе механизма привода. При подводе к полу- муфте 1 вращающегося шпинделя с укрепленной на нем полумуфтой 2 последняя прп помощи своего конуса 8 центрируется,;о отверстию 7 полумуфты 1. При дальнейшем поступательном перемещении пальцы...

Номер патента: 546747

Опубликовано: 15.02.1977

Автор: Каняфиев

МПК: F16D 1/04, F16D 1/10

Метки: валов, двух, жесткого, муфта, соединения, соосных

...ющую концы соединяемых валов, на своем торце по одному кулач 1 линдрической формы, о т л и ч а ю щ что, с целью обеспечения возможно динения валов без осевого пх сме снабжена вкладышем полуцили формы, а кулачки валов располож со я дву охват 1 ва- щих 1 МЕ 25 уцптем, азъеонаской стык.у пол аяся стп р щения ндриче ены в муфта. Изобретение относится к области машиностроения.Известна муфта для жесткого соединения двух соосных валов с помощью шипа и паза, выполненных на торцах валов.Эта муфта используется для передачи малых кртуящих моментов и для их рассоединения необходимо смещать валы в осевом направлении.Известна также муфта для жесткого соединения двух соосных валов, содержащая обойму, охватывающую концы соединяемых валов, имеющих...

Номер патента: 573631

Опубликовано: 25.09.1977

Автор: Пурышев

МПК: F16D 1/10, F16D 3/20

Метки: универсальный, шарнир

...охватывающей шаровую головку, и выполнена с кольцевой канавкой на наружной поверхности и поперечной прорезью, в которой установлен упомянутый сухарь, а средство для поджатия шариков выполнено в виде разрезного пружинного кольца, размещенного в совмещенных канавках вилки и сухаря.На фиг. 1 изображен предлагаемый универсальный шарнир, продольный разрез; на фиг. 2 - то же, вид сверху.Универсальный шарнир состоит иэ вилки 1 с радиальными отверстиями 2, шаровой головки 3, пружинного разрез5736 31 Формула изобретения Составитель ИяйнтиповаЕЫактоЕ р.кот.двскнй тахаев Н.йндрейчук Койректор й Серддк Заказ 3739/28 Тираж 1154 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытийФилиал ППП Патеит, г,...

Номер патента: 666319

Опубликовано: 05.06.1979

Авторы: Буйдина, Гончаров

МПК: F16D 1/10

Метки: муфта, соединительная

...изобретения - улучшение условий эксплуатации,С этой целью у предлагаемой муфты торец лопатообразного конца выполнен закругленным,а толщина его уменьшается от центра кперирии, при этом упругие накладки закрепленыбоковых поверхностях радиального паза.На фпг, 1 изображена предлагаемая муфта,общий вид; на фиг. 2 - полумуфта с лопатообразным концом, вид с торца,на фиг. 3 - полумуфта с пазом, вид с торца,Муфта состоит из полумуфты 1, имеющейсквозной радиальный паз 2, к боковым поверх.настям 3 которого приклеены упругие наклад.ки 4, и полумуфты 5, имеющей лопатообразныйконец 6, торцовая поверхность которого выполкена закругленной по радиусу, а толщина егоуменьшается от центра к периферии,Полумуфты 1 и 5 устанавливаются до упо.ра с...

Номер патента: 715038

Опубликовано: 05.02.1980

Автор: Гюнтер

МПК: F16D 1/10

Метки: быстроразъемное, муфт, соединение, фланцев

...проходящей через ось 9вращения. Передача крутящего моментаможет происходить также в обратном порядке. Опорные поверхности 10 кулачков 5 и 6 служат только ддя затяжкиобеих половинок муфты одной относительно другой. Каждая опорная поверхность10 кулачков 5,6 взаимодействует с затяжной поверхностью 11 затяжной детали 12. Эти затяжные поверхности 11затяжной детали 12 проходят на расстоянии от оси 13 болта 14. Окружное усилие представляет собой результирующееусилие, которое разлагается на перпендикулярно действующее на затяжнуюповерхность 11 усилие и на усилие,действующее в радиальном направлении,которое способствует тому, чтобы затяжнаядеталь 12 выжималась наружу. Дляосуществления собственно затяжкиобеих половинок муфты относительнодруг друга...

Номер патента: 748049

Опубликовано: 15.07.1980

Автор: Крылов

МПК: F16B 7/12, F16D 1/10

Метки: крылова, соединение, штыковое

...такими, чтобы вал 1 при совмещении лысок 4 с плоскостями паза 6 входил своим выступом 3 во внутреннюю канавку 7 втулки 2, и при повороте втулки 1 относительно втулки 2 на 90 лыски 5 втулки 1 совмещались с плоскостямн паза 6 втулки 2.Для соединения необходимо расположить вал и втулку так; чтобы лыски 4 вала 1 совмещались с плоскостями паза 6 10 втулки 2. Вставить валво втулку 2 до упора и. повернуть ее в лкюую сторону с последующим вытягиванием. При совмещении лысок 5 валас плоскостями паза 6 втул.ки 2 произойдет замыкание соединения..2 Для предохранения соединения от само- разъединения необходимо приложить силу Р (фиг. 1), выталкивающую или вытягивающую за счет внутренней или внешней пружины, упругой прокладки или за счет сил,...

Номер патента: 777275

Опубликовано: 07.11.1980

Авторы: Глаголев, Тимченко

МПК: F16D 1/10

Метки: муфта

...цилиндрический корпус 1, вкотором установлены кольца 2 с внутренними коническими поверхностями. Между ва 20 лом 3 и кольцами 2 в сепараторах 4 находятся подпружиненные тела качения в видешариков 5, Сепараторы 4, поджимаемыепружиной 6, соединяются нажимной втулкой 7 с приводом Р,25 Регулируемая гайка 8 регулирует перемещение нажимной втулки.Муфта работает следующим образом. Спомощью привода узел управления (см,фиг, 1) через нажимную втулку 7 переме 30 щает сепараторы 4, сжимая пружину 6, Находящиеся в ячейках сепаратора подпру.г. г каз 2544/4 Изд.57 НПО Поиск ираж 1095 писиое Типография, пр. Сапунова 3.жиненные шарики 5 выходят из зацепления с конусной поверхностью колец 2 и исключают заклинивание вала 3 при его перемещениях.При снятом...

Номер патента: 779672

Опубликовано: 15.11.1980

Авторы: Кислицкий, Куцинский, Петренко

МПК: F16D 1/10

Метки: валов, соединения

...радиальным пазом на торце, а фиксирующийэлемент - в виде накидной гайки, при этомодин нз выступов промежуточного диска входит в паз вала, а другой - в паз скобы.На фиг. 1 схематически изображено устрой.ство, осевой разрез; на фиг. 2 -разрез А - Ана фиг, 1; на фиг, 3 - скоба, общий вид;на фиг, 4 - разрез Б-Б на фиг, 2.Устройство состоит из двух валов 1 и 2,На конце вала 1 выполнен радиальный сквозной паз 3, на конце вала 2 - торцовый выступ4, Промежуточный диск 5 своими взаимноперпендикулярными торцовыми выступами 6и 7 входит в наз 3 вала 1 и в радиальныйпаз съемной скобы 8,Скоба 8 выполнена с наружной резьбой,буртиком 9 и усиком 10. На скобу 8 до упора в буртик 9 наворачивается накидная гай.ка 11.Устройство работает следующим...

Номер патента: 1180298

Опубликовано: 23.09.1985

Авторы: Заводный, Лобанов

МПК: B63B 19/00, F16D 1/10

Метки: возвратно, движения, механизма, поступательного, предохранительное

...цилиндрическом конце 10 ходового винта 1 размешена шестерня1 с хвостовиком 12, имеющим наружную резьбу. Зубья шестерни 11 в крайнем положении ходовой гайки 2 входят в зацепление с зубьями цилиндрической проточки 13 в торце гайки 2, противоположном кольцевому упору 8. На резьбу хвостовика 12 навинчена гайка 14 с поводком 15, приводящим в действие задрайки 16 опускного стекла 6.Устройство работает следующим образом При вращении ходового винта 1 ходовая гайка 2 поступательно перемещает объект (стекло) 6 за счет зацепления ее полу- муфты 3 с полумуфтой 4, связанной с не- вращающимся ползуном 5. После подъема перемещаемого объекта(стекла) 6 в крайнее верхнее положение при дальнейшем врашении винта 1 ходовая гайка 2 продолжает перемешаться...

Номер патента: 1312275

Опубликовано: 23.05.1987

Авторы: Зелкинд, Сахарнов

МПК: F16D 1/10, F16H 15/20

Метки: демпфер

...4, которые прижимаются пружинами 5 к коническим поверхностям колец 3 и штоку 1 соответственно, Со стороны меньшего диаметра внутреннего конуса колец 3 вплотную к ним установлены ограничительные шайбы 6. Твердость штока 1 ниже.твердости колец 3 (3 Ъ -- ) 1 5). НеобНВНВюходимость иметь более твердые кольца подтверждается нижеследующим расчетом.Из геометрических соотношений (фиг.2) следуета=0 соэ ) " расстояние между точками приложения равнодействующих й на поверхности контакта; тельном угле ,йс-йЬО, откудаЬГ 7 - = йу у. Отрицательное значесВ с 1 -а 1 10 ние угла ъ (ъ= - + -22 - (0) соотО о 11 ветствует значительному превьппениютвердости кольца над твердостью што-,ка, Ы )7 д . Обобщая условия перекатывайия шарика без скольжения при15...

Номер патента: 1457818

Опубликовано: 07.02.1989

Авторы: Тео, Феликс, Хуберт

МПК: F16B 2/16, F16D 1/10

Метки: валов, вытяжной, двух, запор, соединения

...элемент выполненв виде выступа 17 на одном из концовпружинного кольца 7, расположенногов соответствующем углублении 18, выполненном на другом. конце кольца 7,Соединительная втулка муфты 1 насажена на вал 19, в котором выполнен кольцевой паз 20.Для разъединения втулки 1 вала 19 втулку включения 5 перемещают в сторону, противоположную направлению насадки соединительной втулки 1 на вал 19, при этом фиксирующее кольцо 3 выдвигается из положения замыкания стопарных элементов 2, которые перемещаются радиально наружу, После отвода соединительной втулки 1 стапорние элементы 2 перемещаются радиально внутрь до упоров, предусмотренных в соединительной втулке 1. Перемещение стапорних элементов 2 осуществляется за счет усилия сжатия...

Номер патента: 1463981

Опубликовано: 07.03.1989

Авторы: Балацкий, Сигаев, Смагина

МПК: F16D 1/10, F16D 11/00

Метки: муфта

...общий для всех тех. Нологических и транспортирующих узлов, но в процессе обслуживания оборудования часто приходится перемещатьузлы для их качественной санитарной.обработки или настройки).30 Фо р мула Изобретение относится к машиностроению и предназначено для сцепления и расцепления валов при их радиальном или осевом перемещении относительно друг друга.Цель изобретения - улучшение условий эксплуатации за счет обеспечения возможности сцепления при любомугловом положении полумуфт и направленин их перемещения,На фиг.1 изображена муфта, общийвид; на фиг.2 - разрез А-А на фиг.1;на фиг,3 - еазрез Б-Б на фиг.1; нафиг,4 " схема сцепления муфты припрямолинейном осевом перемещении валов с полумуфтами; на фиг.5 - то же,при осевом перемещении по...

Номер патента: 1558308

Опубликовано: 15.04.1990

Авторы: Вилли, Карл, Клаус, Клеменс, Норберт, Петер, Тео, Франц-Хейнц, Хельмут, Хорст, Юрген

МПК: F16D 1/10

Метки: валов, соединение

...оси шлица вала 7 со смещением в сторону, противоположную направлению главного вращения. Усилие поджатия, действующее на шпонку, может передаваться через промежуточный элемент 14, выполненный в виде шара. При таком выпол-, .нении нажимной винт 12 устанавливается в выполненном в управляющем кольце 2 аксиальном отверстии, а торец винта, контактирующий с шаром 14, выполняют коническим.Соединение валов работает следующим образом.В свободном положении нажимной винт 12 вывернут и обеспечивает поворот управляацего кольца 2 между двумя граничными положениями, т.е. приемные карманы 4 кольца 2 расположены в зоне радиальных отверстий 5, что обеспечивает выход стопорных элементов 6 из канавки вала 7 отбора мощности(Фиг. 3).В застопоренном положении...

Номер патента: 1794215

Опубликовано: 07.02.1993

Авторы: Олейник, Толочек

МПК: F16D 1/10

Метки: быстросъемная, муфта

...На внутренней втулке 1 размещена с возможностью осевого перемещения наружная втулка 6, в которой выполнены основной внутренний кольцевой паз 7 для размещения основных стопорных элементов 4 в нерабочем положении, дополнительный кольцевой паз 8 для размещения1794215 50 дополнительных стопорных элементов 5 и внутренняя цилиндрическая поверхность 9 для размещения съемного опорного кольца 2, оканчивающаяся внутренним кольцевым выступом 10, взаимодействую щим со съемным опорным кольцом 2 под действием цилиндрической пружины 11 сжатия, размещенной на внутренней втулке 1 между ее наружным кольцевым выступом 3 и наружной втулкой 6, Внутренняя втулка 1 со членена с вертикально расположенным валом 12 с кольцевым углублением 13 и коническими...
