Смук

Селектор импульсной последовательности заданной длительности, содержащей импульсы заданной длительности

Загрузка...

Номер патента: 1670782

Опубликовано: 15.08.1991

Авторы: Билык, Елисеев, Сакал, Самчинский, Смук

МПК: H03K 5/19

Метки: длительности, заданной, импульсной, импульсы, последовательности, селектор, содержащей

...10 установится нулевой уровень на выходе элемента ИЛИ 11 и принудительно обнулится одно- вибратор 5. По отрицательному перепаду напряжения на выходе одновибратора 5, формирователь 6 импульсов сброса сформирует импульс сброса, По переднему фронту импульса сброса триггер 12 не изменит своего 15 20 25 30 35 40 45 50 55 импульс, передним фронтом которого запустится одновибратор 10, а задним - одновибратор 5, По заднему фронту начнет свое заполнение счетчик 7, Запуск одновибратора 5 и заполнение счетчика 7 разрешается уровнем логической "1" с выхода одновибратора 10, Одновибратор 5 вырабатывает положительный импульс, длительность которого определяет максимальный промежуток времени между приходом первого и и-го51015 20 25 30 35 40 45 50...

Шифратор

Загрузка...

Номер патента: 1656687

Опубликовано: 15.06.1991

Авторы: Самчинский, Смук, Танасийчук

МПК: H03M 7/22

Метки: шифратор

...группы (фиг, 3).Шифратор работает следующим образом.В исходном состоянии на управляющем входе 15 шифратора присутствует лог."0", который, пройдя через элемент И 2, запрещает работу генератора 5 тактовых импульсов. Триггер 13 находится в сброшенном состоянии, т, е, на его инверсном выходе присутствуег лог."1", Потенциал лог."1" на выходе 28 распределителя 8 импульсов, постуг ая на вход блока 10, переводит его выходы в единичное состояние. Все элементы51 О 15 20 25 30 35 40 45 50 55 И-НЕ группы 19 открыты единичными потенциалами, поступающими с выходов блока 10,Временные диаграммы работы шифратора, когда на его входах присутствует код, содержащий единицу в десятом разряде шестой группы, приведены на фиг, 4,Работа шифратора начинается по...

Селектор импульсной последовательности заданной длительности, содержащей импульсы заданной длительности

Загрузка...

Номер патента: 1626357

Опубликовано: 07.02.1991

Авторы: Билык, Елисеев, Сакал, Самчинский, Смук

МПК: H03K 5/19

Метки: длительности, заданной, импульсной, импульсы, последовательности, селектор, содержащей

...входе логический "О" запрещает запуск. По этой же причине не сможет запуститься формирователь 3 при поступлении на шину 2 селектора коротких ложных импульсов, временной интервал между которыми превышает длительность эталонного импульса,Логический "0" на выходе формирователя 3 каждым задним фронтом входного короткого ложного импульса будет переписываться на выход первого триггера 8 и сбрасывать одновибратор 4 по входу запрета, логический "0" на выходе которого будет приводить селектор в исходное состояние.Если же на шину 2 селектора поступят длинные ложные импульсы, то по переднему фронту входного импульса выработается эталонный импульс, по заднему фронту которого формирователь 3 будет формировать импульс указанной выше длительности, так...

Преобразователь параллельного кода в последовательный

Загрузка...

Номер патента: 1603529

Опубликовано: 30.10.1990

Авторы: Елисеев, Сакал, Самчинский, Смук, Танасийчук

МПК: H03M 9/00

Метки: кода, параллельного, последовательный

...максимальной частоты с выхода первого генератора б импульсов поступают на входсдвига регистра 1 через элементИЛИ 9. Сдвиг продолжается до тех пор,пока с выхода 10-го разряда регистра1 сдвига через коммутатор 5 на счетный вход триггера 8 поступает "1"(старший разряд преобразуемого кода),При этом триггер 8 устанавливаетсяв единичное состояние. На вход останова первого генератора б импульсовпоступает "О" с инверсного выходатригге;.а 8, а на вход запуска второго генератора 7 импульсов - "1"с прямого выхода триггера 8, Эта жегг1 поступает на первый управляющийвыход 13 (начало формата) и свидетельствует о том, что на выходе 12устройства находится старший разрядпреобразуемого кода.С выхода второго генератора 7 импульсов тактовые и 1...

Сенсорная клавиатура

Загрузка...

Номер патента: 1555852

Опубликовано: 07.04.1990

Авторы: Билык, Елисеев, Сакал, Самчинский, Смук

МПК: H03K 17/945

Метки: клавиатура, сенсорная

...и первым входом первого элемента .ИЛИ 2, выход которого соединен со счетным входом второго счетчика 4, а второй вход соединен с вы. ходом второго счетчика 4, который является информационным выходом 9 устройстваКлавиатура работает следующим образом.55В исходном состоянии, когда нет1прикосновения ни к одной из площадок, на выходе мультиплексора 5 присутствует уровень логического "0",который содержит второй счетчик 4 в нулевом состоянии и разрешает прохождение импульсов генератора 1 через второй элемент ИЛИ 10 на счетный вход первого счетчика 3, последовательно опрашивая информационные входы мультиплексора. Информация в регистре 7 и на адресных выходах 8 не изменяется, на информационном выходе 9 поддерживается уровень логлческого "0".Гсли...

Сенсорная клавиатура

Загрузка...

Номер патента: 1555851

Опубликовано: 07.04.1990

Авторы: Билык, Елисеев, Сакал, Самчинский, Смук

МПК: H03K 17/945

Метки: клавиатура, сенсорная

...на неинвертирующем выходеР-триггера 12. Уровень логической"1" на инверсном выходе П-триггера12 удерживает первый счетчик 4 в нулевом положении, При этом логицеская"1" на выходе элемента ИЛИ 1 О разрешает прохождение импульсов через второй элемент И 9. Импульсы с выходаэлемента И 17 благодаря логической"1" на инверсном выходе 0-триггерачерез первый логический элемент И 8поступают на счетный вход второгосчетчика 5, который последовательноменяя кодовые комбинации на адресныхвходах мультиплексора 1, производитопрос информационных входов, соединенных с соответствующими сенсорнымиплощадками 2, Информация в регистре7 и на адресных выходах 14 не изменяется, а на информационном выходе 13поддерживается уровень логического "0",Если оператор...

Селектор последовательности заданной длительности, содержащей импульсы заданной длительности

Загрузка...

Номер патента: 1555842

Опубликовано: 07.04.1990

Авторы: Билык, Елисеев, Сакал, Самчинский, Смук

МПК: H03K 5/19, H04L 1/00

Метки: длительности, заданной, импульсы, последовательности, селектор, содержащей

...импульса формируетимпульс, длительность которого определяет максимальное отклонение в боль.шую сторону длительности селектируе" 55мых импульсов от длительности эталонных. Таким образом, если длительностьселектируемых импульсов лежит в заданных пределах, то селектор работаетследующим образом. По заднему фронтупервого селектируемого импульса втриггер 9 записывается логическая"1". Уровень логического "0" с инверсного выхода триггера 9 снимает запретс запуска одновибратора 5 и разрешаетзаполнение счетчика 3. По заднемуфронту импульса, формируемого формирователем 2, запускается одновибратор5, длительность импульса которого определяет полумаксимальный временнойинтервал между первым и последним и-иселектируемыми импульсами, и...

Шифратор

Загрузка...

Номер патента: 1439748

Опубликовано: 23.11.1988

Авторы: Самчинский, Смук

МПК: H03M 7/22

Метки: шифратор

...фиг. 2 в), по положительному перепаду переписывает содержимое счетчика 12, равное нулю, врегистр 4, который предназначен дляхранения содержимого старших разрядов выходного кода, По заднему фронту сигнала с выхода ГТИ 8 содержимоесчетчика 12 увеличится на единицу,после чего дешифратор 11 начинает опрос второй группы входов блока 1,Поочередному переднему фронту сигнала свыхода ГТИ 8 в регистр 2 записываетсякод (фиг. 2 г) во всех разрядах которого, кроме второго, будут единицы,а в регистр 4 - содержимое счетчика2 (фиг. 2 д), равное единице. СигналлоГического нуля на выходе регистра2 вызывает положительный перепад сигнала на выходе элемента ИЛИ 5, по которому формирователь 10 Формирует импульс (фиг. 2 е).Сигнал с прямого выхода...

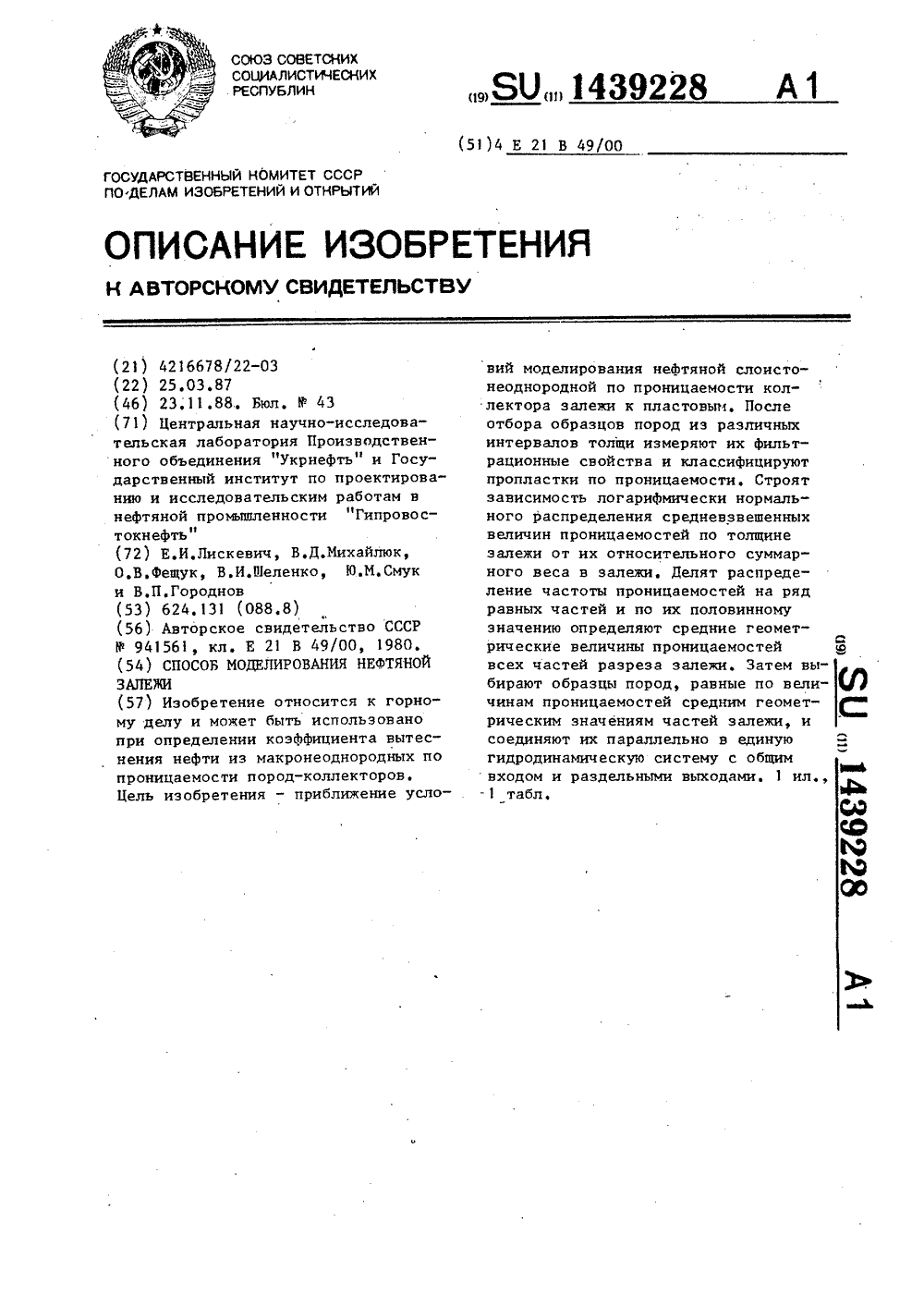

Способ моделирования нефтяной залежи

Загрузка...

Номер патента: 1439228

Опубликовано: 23.11.1988

Авторы: Городнов, Лискевич, Михайлюк, Смук, Фещук, Шеленко

МПК: E21B 49/00

Метки: залежи, моделирования, нефтяной

...систему с общим входом и раздельными выходами.Полученную модель нефтяной залежииспользуют, в частности, для определения коэфФициента вытеснения нефтипо воде и различным нефтевытесняющимагентам,П р и м е р. Отбирают керновый материал при вскрытия продуктивныхпластов залежи по всей толщине, вытачивают образцы породы диаметром2,8 см, определяют их абсолютную проницаемость, Разбивают разрез залежи, Кумулятивная Накоп- ленная Среднеезначение Толщина пропластчастота проницаемости суммарная толков, м шина пропластпропластковм ков,х 10 мкм3 8,6 0,107 0,129 0,136 0,143 0,150 0,178 0,214 0,264 0,321 0,378 0,464 0,557 0,764 8,6 50,0 26,0 1,8 10,4 11,0 0,6 24,0 0,5 11,5 0,6 12,1 2,3 14,4 2,9 17,3 4,021,3 22,0 20,0 18,0 16,0 14,0 25,9 4,6...

Преобразователь составляющих комплексных сопротивлений

Загрузка...

Номер патента: 1430908

Опубликовано: 15.10.1988

Авторы: Грибок, Савенко, Самчинский, Смук

МПК: G01R 27/02

Метки: комплексных, сопротивлений, составляющих

...выходным разрядом счетчика 25, делящего частоту на выходе триггера 23 вчисло раз, достаточное для установления выходного сигнала фильтра 9. Дешифраторы 26 и 27 дешифрируют импульсы записи в блоКи 10 и 11 выборкихранения. Эпюры напряжений формирователя 6 представлены на фиг.З, На 10фиг.З принято, что счетчик 25 срабатывает при поступлении на его входдевяти импульсов.С выхода формирователя 5 на вход"Числитель" делителя 7 - напряжениеУИ) (фиг.За). На интервале времени,когда на вход синхронного детектора 208 из формирователя 6 поступает весовая функция 8 (г) (фиг. Зв), в синхронном детекторе 8 производится умножение частного от деления на 8,И).При этом на выходе фильтра 9 устанав. ливается напряжение Б+. Это напряжение по сигналу...

Система для автоматической регистрации дефектов

Загрузка...

Номер патента: 1420521

Опубликовано: 30.08.1988

Авторы: Савенко, Самчинский, Смук

МПК: G01N 29/04

Метки: автоматической, дефектов, регистрации

...с второго выхода синхронизатора 1 поступают также через элемент И 13 на вход прямого счета счетчика 7 продольной координаты, на выходе которого формируется координата продольного перемещения сканирующего устройства, которая может иметь максимальное значение Ф. Как только количество перемещений вдоль зоны, контроля достигнет числа Л, сканирующее устройство перемещается на расстояние ЛУ=Впоперек зоны контроля, Одновремен 15 2025 30 35 40 45 50 55 но с этим срабатывает дешифратор 8 и на его выходе появляется сигнал 1, который изменяет содержимое счетчика 11 поперечной координаты и триггера 12. На инверсном выходе последнего устанавливается сигнал 1, который разрешает прохождение импульсов с второго выхода синхронизатора 1 через элемент...

Устройство для сопряжения цвм с абонентами

Загрузка...

Номер патента: 1374233

Опубликовано: 15.02.1988

Авторы: Крайний, Самчинский, Смук

МПК: G06F 13/10

Метки: абонентами, сопряжения, цвм

...сигнал, разрешающий прохождение импульса с генератора 12 через элемент И 13, на входы элементов И 15, 16 и 4. К абоненту 8 разрешается прохождение только сигнала "Чтение", по которому производится чтение информации с абонента 8и запись в регистр 1 связи, с которого информация считывается в ЦВМ 7.По отрицательному перепаду сигнала"Чтение" формирователь 17 импульсавырабатывает сигнал Конец обмена",который сбрасывает в "0" регистр 14сдвига и через элемент И 18 поступает в ЦВМ 7, сообщает об окончанииобмена. При этом снимается сигнал свхода элемента И 13, поступающий сЦВМ 7,Формула изобретенияУстройство для сопряжения ЦВМ с абонентами, содержащее регистр связи, регистр адреса, регистр прерывания, регистр управляющего слова, шифратор, регистр...

Преобразователь кодов

Загрузка...

Номер патента: 1363481

Опубликовано: 30.12.1987

Авторы: Самчинский, Смук

МПК: H03M 7/28

Метки: кодов

...схемы 5сравнения устанавливается сигналуровня логической единицы, а на остальных выходах - сигналы уровнялогического нуля.Сигнал уровня логического нуля свыхода "Меньше" схемы 5 сравнениязапрещает прохождение импульсов отгенератора 7 через элемент И 9,63481сигнал уровня логической единицы свыхода "больше" схемы сравнения 5разрешаетпрохождение импульсов отгенератора 7 через элемент И 8 напервые входы счетчиков 3 и 4, Придостижении счетчиков 3 числа, равного поступившему преобразуемому коду,на выходе "Равно" схемы 5 сравненияустанавливается сигнал уровня логической единицы, а на выходе Больше -сигнал уровня логического нуля,который запрещает дальнейшее прохождение импульсов через элементИ 8 на счетчики 3 и 4, Навыходах счетчика 4,...

Преобразователь кодов

Загрузка...

Номер патента: 1363480

Опубликовано: 30.12.1987

Авторы: Самчинский, Смук

МПК: H03M 7/02

Метки: кодов

...не включает старшие разряды), на втором выходе компаратора 4 устанавли 5 вается сигнал уровня логической единицы, а иа остальных выходах - сигналы уровня логического нуля.Блок 8 переходит в вершину 2 и разрешает прохождение импульсов от генератора 1 через элемент И 10, Сигнал. уровня логической единицы с второго входа компаратора 4 разрешает прохождение импульсов через элемент И 6 на вторые входы счетчиков 2. 15 Содержимое счетчиков 2 начинает уменьшаться, а при достижении счетчиком 2 состояния, равного значению кода на входе 16, на втором выходе компаратора 4 устанавливается сигнал уров ня логического нуля; прохождение импульсов от генератора 1 через элемент И 6 прекращается. На третьем выходе компаратора 4 устанавливается сигнал...

Шифратор

Загрузка...

Номер патента: 1336248

Опубликовано: 07.09.1987

Авторы: Самчинский, Смук

МПК: H03M 7/00

Метки: шифратор

...5 и 6, На чертеже обозначены информационные входы 7, управляющий вход 8 и выходы 9.Шифратор работает следующим образом.При подаче тактовых импульсов с генератора 4 на счетные входы первого и второго счетчиков 5 и 6 происходит последовательное изменение соответствующих кодовых состояний на выходах их разрядов. При этом также осуществляется сдвиг информации, предварительно записанной с входов 7 в первый регистр 1, в сторону младшего разряда.На информационные входы второго регистра 2 будет поступать информация с выходов первого или второго счетчиков 5 и 6 в зависимости от уровня сигнала на управляющем входе 8. Это обеспечивается коммутатором 3.При появлении логической единицы на выходе мпадшего разряда регистра 1 произойдет запись в...

Устройство для контроля регистра сдвига

Загрузка...

Номер патента: 1334150

Опубликовано: 30.08.1987

Авторы: Самчинский, Смук

МПК: G06F 11/30

Метки: регистра, сдвига

...также имеются. сигналы 0ИПри этом поддерживается сдвиговый режим работы регистра 1,При сбое информации хотя бы в одном из разрядов регистра 1 на выходесоответствующего элемента ИСКЛЮЧАЮЩЕЕИЛИ группы 5 появляется сигнал "1",Задержанный на время элемента 8 задержки сигнал с выхода элемента И 3переводит регистр в режим записи,По отрицательному перепаду этого жеимпульса происходит перезапись в регистр 1 действительной информации свыходов элементов задержки группы 4,после чего регистр 1 снова переходитв сдвиговый режим работы. 77+ +- + фь где 7, 7 7, 7, , - время задержки соответствующих элементов,Время задержки каждого элементазадержки группы 4 должно составлять11 г гЪ + , Время задержки элемента, Н8должно составлять половину...

Устройство для сопряжения с памятью

Загрузка...

Номер патента: 1304029

Опубликовано: 15.04.1987

Авторы: Исаенко, Самчинский, Сенников, Смук, Шаров

МПК: G06F 12/00

Метки: памятью, сопряжения

...элементов И 8 группы формируются сигналы, поступающие через коммутатор 11 на входы элементов И 13 группы. В соответствии с сигналами, поступающими с выходов элементов И 13 группы, осуществляется установка соответствующих тригге- О ров 14 группы. Сигналами с инверсных выходов соответствующих тригге. ров 14 группы осуществляется отключение соответствующих входов 1 устройства и всех остальных входов 1 устройства, имеющих меньший приоритет, установленный в соответствии с сигналами на входах 2. Тем самым запись информации, поступающей с входов 1 на входы регистра 17 в 20 течение времени передачи информации с выходов 23 устройства, осуществляется только при поступлении сигналов на входы 1 устройства, имеющих больший приоритет по...

Устройство для сопряжения канала ввода-вывода с абонентами

Загрузка...

Номер патента: 1298761

Опубликовано: 23.03.1987

Авторы: Самчинский, Смук, Теслюк, Шаров

МПК: G06F 13/20

Метки: абонентами, ввода-вывода, канала, сопряжения

...1 ввода-вывода инициирует начало обмена с устройством,ввода последовательность начальнойвыборки. Во время этой последовательности в устройство поступает адрес,а после опознания адреса, как своего,команда, Код поступившей команды через блок 3 поступает на вход шифратора 10. В результате на выходе шифратора 10 формируется код интервалавремени, по истечении которого осуществляется установка устройства в исходное состояние и соответствующийданной команде,По сигналу из блока 3 информацияс выхода шифратора 10 записываетсяв реверсивный счетчик 9. Далее посигналу из блока 3 устанавливаетсятриггер 5, подключая выход генератора 6 к входу счета реверсивного счетчика 9 с помощью элемента И 7. Дальнейшая работа устройства обусловлена типом...

Устройство для синхронизации записи информации

Загрузка...

Номер патента: 1246101

Опубликовано: 23.07.1986

Авторы: Самчинский, Смук, Теслюк, Шаров

МПК: G06F 12/00

Метки: записи, информации, синхронизации

...с группы 1 инФормационных входов в триггеры 2группы,Одновременно сигналом с инверсного выхода триггера 12 запускается элемент 13 задержки. После появления сигнала на выходе элемента 13 задержки триггер 12 устанавливается в исходное нулевое состояние. Элемент 13 задерживает смену информации в триггерах 2.1-2,п на время, необходимое, напримердля записи ее впамять. Если синхрослово совпадает с состоянием .триггеров 2.1-2.и, блоки 3.1-3.и .сравнения вырабатывают сигналы, поступающие на входы элемента И 15, далее на выход 5 устройства для управления записью состояния инверсных выходов триггеров 2,1-2.и в память. Таким образом, устройство синхронизации позволяет контролировать состояние входных сигналов по тактовому сигналу или...

Устройство для прерывания при отладке программ

Загрузка...

Номер патента: 1168954

Опубликовано: 23.07.1985

Авторы: Смук, Твердоух, Теслюк

МПК: G06F 11/28

Метки: отладке, прерывания, программ

...элементов ИЛИ группы 23 элементов ИЛИ, выходы третьего и регистра 8 и выходы группы 23 элементовИЛИ соединены соответственно с первой и второй группами информационных входов третьего узла сравнения, выход которой соединен с вторым входом пятого элемента И 18, выход которого подключен к вторым 5 входам восьмого 21 и девятого 24 элементов И. Выход девятого элемента И подключен к первому управляющему выходу 32 устройства. Выходы седьмого и восьмого элементов И соединены соответственно с первым и вторым входами третьего элемента ИЛИ 25, выход которого подключен к второму управляющему выходу 33 устройства.Выход первого элемента И 4 соединен с третьими входами пятого 18 и шестого 19 элементов И. Первый информационный вход 2 6...
