Танасийчук

Номер патента: 1656687

Опубликовано: 15.06.1991

Авторы: Самчинский, Смук, Танасийчук

МПК: H03M 7/22

Метки: шифратор

...группы (фиг, 3).Шифратор работает следующим образом.В исходном состоянии на управляющем входе 15 шифратора присутствует лог."0", который, пройдя через элемент И 2, запрещает работу генератора 5 тактовых импульсов. Триггер 13 находится в сброшенном состоянии, т, е, на его инверсном выходе присутствуег лог."1", Потенциал лог."1" на выходе 28 распределителя 8 импульсов, постуг ая на вход блока 10, переводит его выходы в единичное состояние. Все элементы51 О 15 20 25 30 35 40 45 50 55 И-НЕ группы 19 открыты единичными потенциалами, поступающими с выходов блока 10,Временные диаграммы работы шифратора, когда на его входах присутствует код, содержащий единицу в десятом разряде шестой группы, приведены на фиг, 4,Работа шифратора начинается по...

Номер патента: 1603529

Опубликовано: 30.10.1990

Авторы: Елисеев, Сакал, Самчинский, Смук, Танасийчук

МПК: H03M 9/00

Метки: кода, параллельного, последовательный

...максимальной частоты с выхода первого генератора б импульсов поступают на входсдвига регистра 1 через элементИЛИ 9. Сдвиг продолжается до тех пор,пока с выхода 10-го разряда регистра1 сдвига через коммутатор 5 на счетный вход триггера 8 поступает "1"(старший разряд преобразуемого кода),При этом триггер 8 устанавливаетсяв единичное состояние. На вход останова первого генератора б импульсовпоступает "О" с инверсного выходатригге;.а 8, а на вход запуска второго генератора 7 импульсов - "1"с прямого выхода триггера 8, Эта жегг1 поступает на первый управляющийвыход 13 (начало формата) и свидетельствует о том, что на выходе 12устройства находится старший разрядпреобразуемого кода.С выхода второго генератора 7 импульсов тактовые и 1...

Номер патента: 1600907

Опубликовано: 23.10.1990

Авторы: Романов, Танасийчук

МПК: B22C 5/06

Метки: просеивания, сыпучих

...кроме того, оно снабжено опорным кольцом, имеющим возможность перемещаться вдоль оси полотна просеивания на направляющих стержнях (прутках) и фиксироваться в заданном положении. Опорное кольцо для поддержания прутков выполнено с радиальными пазами. 5 ил. установленного наклонно, 7 с радиальными пазами С ено на направляющихстернеподвижно закрепленных этом опорное кольцо может па стержням 8 и фиксироом положении болтами 9 и О. В устройстве предусмотиг. 1). Устройство работает сзом. С ыпучий материал (например, формосмесь), включающий в себя песок, стержней, металлический скрап по у 11 непрерывно поступает внутрь ющегося вокруг наклонной оси бара- и далее на полотно 1. От воздействия его материала прутки 2 полотна 1 проия совершают...

Номер патента: 1597511

Опубликовано: 07.10.1990

Авторы: Кощеев, Танасийчук, Тимофеев

МПК: G01B 5/02

Метки: линейных, размеров

...В.Егоров Редактор О.Юрковецкая Техред М.Моргентал Корректор В,ГирнякЗаказ 3038 Тираж 494 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 Изобретение относится к измерительной технике и может быть использовано вмашиностроении при измерениях крупногабаритных фасонных деталей литейногопроизводства. 5Целью изобретения является повышение производительности измерения эа счет.снабжения устройства измерительной скобой,На чертеже изображено устройство, общий вид.Устройство содержит корпус 1 со шкалой 2 и пазом 3, установленное на корпусе1 с возможностью перемещения в пазу 3основание 4,...

Номер патента: 1245403

Опубликовано: 23.07.1986

Авторы: Истомина, Соколов, Танасийчук

МПК: B22C 13/12, B22C 7/02

Метки: стержней

...с рычагами 9 тягами 10. На рабочей поверхности основания установлены упоры 11 и 12.Основание имеет гнезда 13 для установки каркаса стержня.Устройство работает следующимобразом.В исходном положении стержневойящик раскрыт, В гнезда 13, имеющиесяв основакии, устанавливается каркасстержня (не показан). Затем подается воздух в поршневой цилиндр 4,шток 5 начинает вьдвигаться, приводя в движение (ка смыкание) одну изполовин ящика (независимо какую).Упор 12, воздействуя на рычаг 9, зафиксирует половину ящика в рабочемположении. При дальнейшем вьдвиженииштока 5 поршневого цилиндра 4 придет в движение другая половина стержкгвого ящика, Произойдет смь(канио,полови( стс.ржкевого ящика, С;тержкгВ 0 и Я Щ 1: К ":1 Я 110 Л и 5( ЮТ С МР С ЬЮП 0 Л ОС 1 и...

Номер патента: 1245397

Опубликовано: 23.07.1986

Авторы: Романов, Танасийчук

МПК: B22C 5/06

Метки: отработанной, смеси, формовочной

...от осевого перемещения разъемными кольцами 6. Наповоротной раме 1 закреплена подцерживающая ось 7 с установленными наней разъемными кольцами 6, которыеудерживают свободно лежащие прутки 5от осевого перемещения.Поворотная рама фиксируется от углового перемещения гайками 8 на опоре 3. Для изменения угла наклона прутков необходимо ослабить гайки 8, повернуть поворотную раму таким образом, чтобы прутки установились под необходимым углом, затем затянутьгайки 8,Регулировка зазоров между прутками осуществляется в зависимости отпринятого шага снятием либо установкой дополнительных прутков и разъемных колец на основной оси и соответственно сйятием или установкой разьемных колец на поддерживающей оси,1 О причем снятие и установка...

Номер патента: 1168939

Опубликовано: 23.07.1985

Авторы: Курносов, Танасийчук, Тимонькин, Ткаченко, Харченко

МПК: G06F 9/22

Метки: микропрограммное

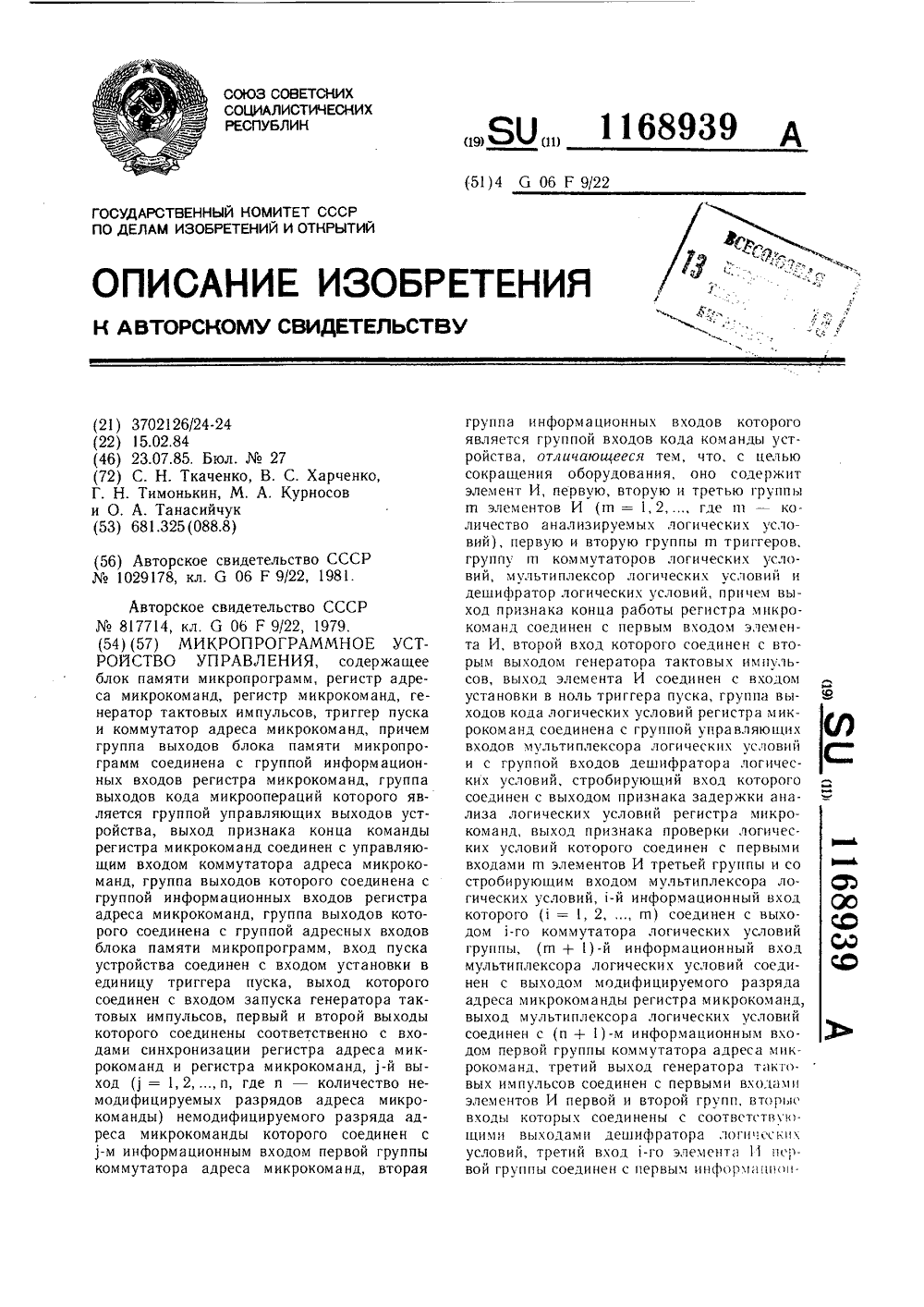

...в триггерах 4.1 - 4,гп, если они формируются и используются в пределах одного цикла, т.е. являются мгновенными. В этом случае значение 1-й мгновенной логической переменной поступает на группу 18 входов и через соответствующий коммута 4тор 11.1 поступает на соответствующий вход мультиплексора 7. Прохождение значения 1-й мгновенной логической переменной через коммутатор 11 л обеспечивается единичным сигналом с инверсного выхода триггера 5.; . Этот разряд находится в нулевом состоянии, так как запоминание значения логической переменной с отложенной проверкой в триггерах 4.1 - 4 гп не проводилось, а соответственно не устанавливались триггеры 5.1 - 5 лп, отмечающие факт готовности данного логического условия для проверки. Третий такт...

Номер патента: 1166882

Опубликовано: 15.07.1985

Авторы: Гаврилов, Грамотеев, Заплатин, Танасийчук

МПК: B22C 5/12

Метки: дозой, заполнения, комбинированной, опок, смеси

...в вертикальной плоскости, например, при помощи гидроцилиндров 7, шибера 8,.перекрывающего бункер 3 при помощи 25 привода 9. Дном дозатора 1 служат жалюзи 10, открываемые к закрываемые приводом 11. Для перекрывания бункера 4 на боковой стенке дозатора имеется полка 12. 30Устройство работает следующим образом.После заполнения опоки очередной. дозой комбинированной смеси (ши" . бер 8 бункера 3 приводом 9 закрыт) 35 жалюзи 10 приводом 11 закрываются. Дозатор 1 приводом 2 начинает перемещаться вправо, При,этом облицовочнаясмесь из расходного бункера 4 ровным слоем высыпается на дно до затора (на жалюзи 10). Когда стенка доэатора упирается в стенку бункера 4, привод 2 переключается на реверс и дозатор 1 начинает перемещаться в обратном...
