Халин

Номер патента: 2001324

Опубликовано: 15.10.1993

Авторы: Вайнштейн, Желобов, Лузгин, Меркушев, Мокроносов, Халин, Шкляев

МПК: F16C 33/24

Метки: пара, трения

...и таким образом обеспечить точность базирования деталей пары и надежную работу контактной пары в качестве разъемного соединения - опоры скольжения или самоцентрирующейся оправки.Выступание вставок на величину, определяемую из условия их пластической деформации в сборке, позволяет обеспечить натяг в соединении и таким образом повысить точность базирования деталей относительно друг друга беэ натяга по металлу.Известно выступание вставок над поверхностью детали. на которой они установлены,Известно устройство, у которого величина выступания меньше эазорь, что не обеспечивает точности базирования.Известно устройство, у которого вставки расположены в пазах с боковыми зазорами, что снижает жесткость и при работе с большими нагрузками может...

Номер патента: 1828410

Опубликовано: 15.07.1993

Авторы: Бронина, Заболотный, Зубченко, Климкин, Халин, Чернобай, Черняк

МПК: B01J 19/24

Метки: аппарат, выделения, продуктов, производств, сушки, фармацевтических, химико

...пар) в полости26 и 15 трубчатого основаниа 25 перемешива ющие лопасти (шнек) 11, который благодаря напрэля,ощим 24 (перегородкам), перемешиваясь "змоинообразно" в шнеке и "винтообразно" в трубчатом основании без ОорззОВания зэстойных карманов, Обесп 8- чивает нагрев развитых поверхностей в цен. тральной части корпуса, куда практически Не ПОСТУПЭЕТ ТОПЛО ОТ ГОРЯЧИХ СТ 8 НОК КОРПУ- са 1 и днэ, прогреваемого циркулирующий перегретым паром между стенками корпуса 1 дна 3 и рубашками 2 и 3 из-за низкой теплопроводности растительного сырья. Двигатель 16 с редуктором 17 посредством вада 1 С 1 вращает лопасть 26, выгреваРощуа сь 1 рье из мертвой зоны и шнек 11, который 15 при Одновременном перемешивании ускоряет 8 ГО суш 1 я...

Номер патента: 1815203

Опубликовано: 15.05.1993

Автор: Халин

МПК: B24D 17/00

Метки: абразивосодержащий, элемент

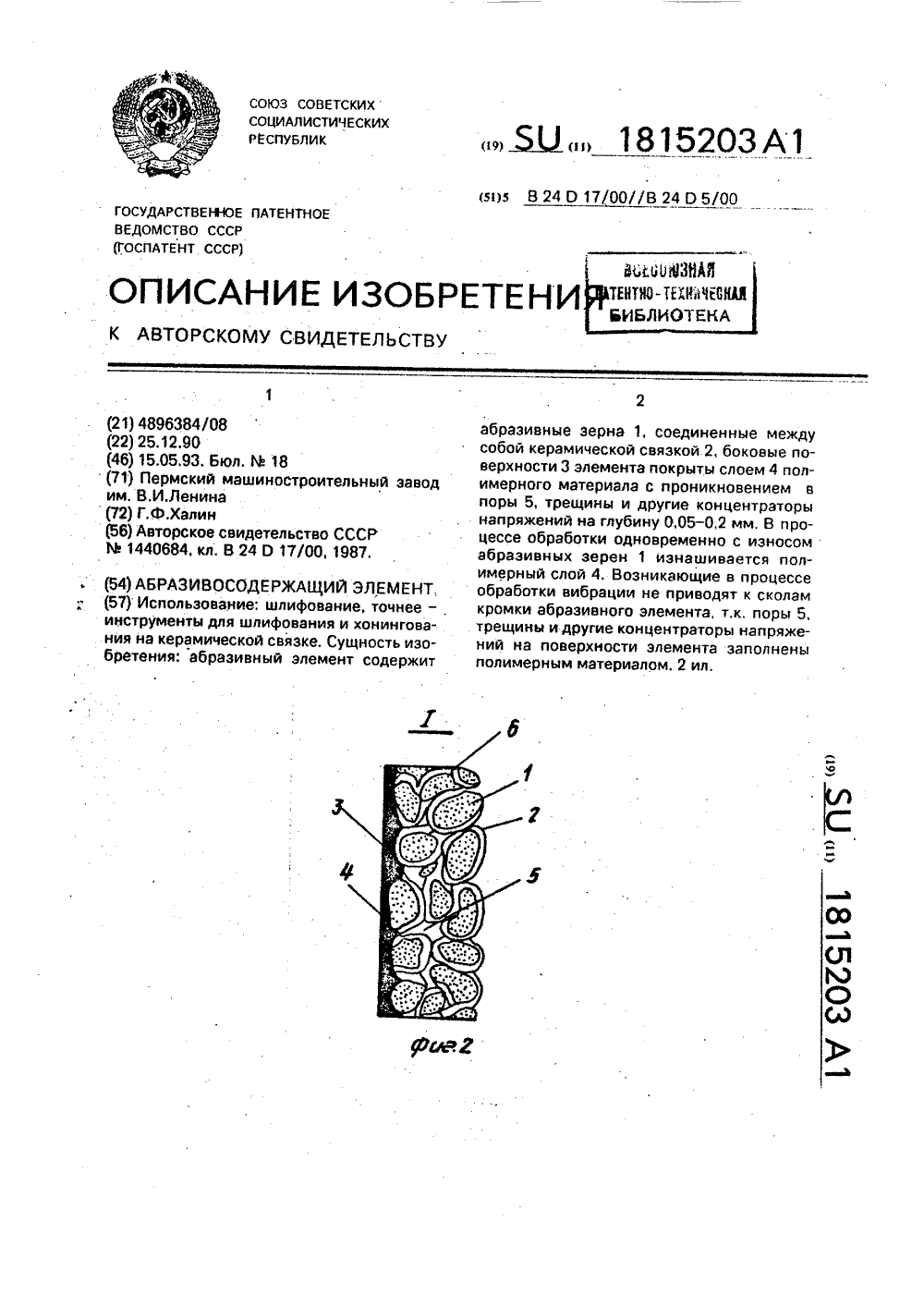

...1 изображен абразивный элемент, установленный в сборном хонинговальном инструменте; на фиг. 2 - узел 1 нафиг, 1,Абразивный элемент (в описываемомварианте - брусок хонинговального инстру. мента) содержит абразивные зерна 1, соединенные между собой керамической(например К 7) связкой 2, боковые поверхности 3 элемента покрыты слоем 4 полимерного материала (например. акрилатомсамотвердеющим ТУ 64-2-17-74 или полиамидом) с проникновением в поры 5, трещины и другие концентраторы напряженийв поверхностном слое элемента на глубину0,1 мм с образованием гладкой боковой по;верхности. Полимерный слой 4 выходит наповерхность, в которой расположена рабочая поверхность 6 элемента.Абразивный элемент работает следующим образом.Рабочая поверхность 6...

Номер патента: 1791076

Опубликовано: 30.01.1993

Авторы: Рудаков, Тихомиров, Халин

МПК: B23B 27/16

Метки: инструмент, режущий, сборный

...головки крепежного винта 3, устанавливая таким образом прихват 4 в исходное положение. При ввинчивании в корпус 1 крепежного винта 3 последний своей головкой воздействует на прихват 4, при этом благодаря наличию смещения "е" конусного паза 9 относительно оси установочного винта 10 и взаимодействия натяжного конуса 11 установочного винта 10 с конусным пазом 9 усилие воздействия винта 3 на прихват 4 расклады 30 35 вая исходное положение прихвата 4, необходимое для обеспечения надежности 510 15 20 вается на две составляющие, обеспечивающие нераскрытие стыка между пластиной 2 и опорной поверхностью гнезда и между пластиной 2 и боковой опорной поверхностью гнезда.При закреплении другой пластины, например, большей толщины, производят вновь...

Номер патента: 1787201

Опубликовано: 07.01.1993

Авторы: Евстифеев, Соин, Халин

МПК: F02D 17/02

Метки: внутреннего, газораспределительными, двигателя, клапанами, отключаемыми, сгорания, цилиндрами

...размещена пружина 5 и поршень 6 с каналом 7, в котором размещены обратный клапана 7 и регулятор расхода (дроссель) 9. Канал 10 сообщает, полость 3 с атмосферой, а трубопроводы 11 и 12 - соответственно с (фиг.1) золотником 20 и насосом 11,В исходном положении при закрытом золотнике 20 (фиг,1) рабочая жидкость, например масло, из емкости 10 насосом 11 по нагнетательной магистрали 12 подается в накопительный цилиндр 13, поршень 16 которого под действием пружины 18 отжат в крайнее правое по схеме положение и маслом заполнены обе полости 14 и 15. Внутренняя полость механизма 3 управления опорожнена и шток 2 под действием вращающегося кулачка 1 совершает возвратно- поступательное. движение, не передавая усилие на коромысло 6 и тем самым...

Номер патента: 1754342

Опубликовано: 15.08.1992

Авторы: Киселев, Лузгин, Мокроносов, Радощекин, Халин, Югов

МПК: B23B 29/02

Метки: глубоких, двухрядными, инструмента, направляющими, настройки, отверстий

...кромку 1 инструмента. ложения шариков на конусных беговых дорожках, установленных на размер обработки, производйтся с помощью гайки, а опорные кольца, контактирующие с пру жиной, имеют уклон беговых дорожек меньше 45 и установлены на хвостовике но скользящей (ограниченной подвижности) посадке, то в случае возрастания нагрузки, например по причине притупления режу щей кромки и сужения отверстия, опорныйузел инструмента, лишенный возможности быстродействия (быстрого сброса установленного диаметра опорного узла), в особенности при элементах качения в видевторого ряда в этом инструменте использованы в виде витых цилиндрических:роликов3 диаметром 25,4 мм, длиной 47 мм, внут 10 15 20 вая дорожка 5 хвостовика имеет диаметр 35 40 50 Ниже...

Номер патента: 1707363

Опубликовано: 23.01.1992

Авторы: Бондаренко, Халин

МПК: F16J 1/14

Метки: узел, шатунно-поршневой

...шарнира, поршень выполнен в виде кольца с наружной цилиндрической и внутренней сферической поверхностями, а головка шатуна имеет форму сферы, усеченной двумя параллельными и плоскостями, перпендикулярными оси шатуна, и жестко соединена с последним. На внутренней поверхности поршня со стороны шатуна выполнены пазы, расположенные симметрично относительно продольной оси и параллельно ей, причем расстояние между диаметрально расположенными стенками не меньше диаметра сферы головки, а их ширина - не меньше высоты последней,Нэ фиг,1 представлен предлагаемый шатунно-поршневой узел, разрез; на фиг.2 - то же, вид снизу.Шатунно-поршневой узел содержит поршень 1, головку шатуна 2, стержень шатуна 3, жестко соединенный с оголовкой 2 болтами 4,...

Номер патента: 1683895

Опубликовано: 15.10.1991

Авторы: Мокроносов, Рудаков, Халин

МПК: B23B 51/00

Метки: инструмент, отверстий

...ул.Гагарина, 10 Изобретение относится к устройствам для обработки металлов и предназначено для сверления глубоких отверстий.Цель изобретения - повышение работоспособности за счет снижения нагрузок на 5 режущие кромки от неравномерности подачиНа фиг. 1 показан инструмент, общий вид; на фиг, 2 - сечение А-А на фиг. 1.Инструмент содержит корпус 1 с на правляющими элементами 2, выполненный в виде втулки, внутри которой установлен сменный резцовый блок 3 с окнами 4 для отвода смазывающе-охлаждающего состава. Реэцовый блок 3 установлен с возмож ностью осевого перемещения относительно корпуса 1 и соединен с ним посредством штифтов 5, установленных с натягом в отверстиях 6 корпуса 1 и отверстиях 7 резцового блока 3. На поверхности 8 резцового...

Номер патента: 1680482

Опубликовано: 30.09.1991

Авторы: Мокроносов, Набоких, Халин, Чаузов

МПК: B23P 11/02

Метки: охватываемой, охватывающей, соединения

...так, чтобы торец первой выступал над кромкой, образованной фаской и внутренней поверхностью второй, на некоторую величину й, Деталь 1 эа счет сил упругости стремится развернуться, обеспечивая тем самым прессовую посадку ее в отверстии. После этого производят отбортовку укаэанного выступающего края охватываемой детали 1, а затем раскатку ее внутренней поверхности одновременно с продольной вытяжкой и последующей отбортовкой другого торца. При этом подачураскатного инструмента 3 производят в направленюи от отбортованного торца вдоль образующих отверстия детали 1, Во время, этой операции устраняют зазоры Е и Е 1 соответственно между сопряженными поверхностями деталей и на стыке свертной втулки, а затем происходит вытяжка последней по длине...

Номер патента: 1676081

Опубликовано: 07.09.1991

Авторы: Басий, Лавров, Сташкив, Халин

МПК: H03K 17/00

Метки: коммутатор, многоканальный

...оптрона0.1-10,К, При атом через второй светодиод этого оптрона протекает ток, вызывающий соответствующий сигнал на выходе блока 2 и опрокидывающий через элемент ИЛИ 17 триггер 5, Злемент И 4 закрывается, импульсы насчетчик 6 не поступают, и счет прекращается. Счетчиком 6 фиксируется код, соответствующий номеру линии связи, на которой появляется информация, На соответствующем выходе дешифратора 8 формируется сигнал, который, поступая на управлягощий вход соответствующего ключа 9,1-9.К, поддерживает данный ключ в открытом состоянии, Происходит двухсторонний обмен информацией между линией связи 1,1-.И, блоком 7 обмена через олок 2, обеспечивающий работу светодиода оптрона в излучательном режиме при передаче инФормации блоком 7 и в...

Номер патента: 1668085

Опубликовано: 07.08.1991

Авторы: Жирнов, Корниенко, Лазарев, Патон, Слепченко, Травин, Халин, Худолий, Церковный, Ширяев

МПК: B23K 37/04

Метки: восстановления, линия, поточно-механизированная, цилиндрических

...для установки ребордных колец.Устройство для перекантовки катка из вертикального положения в гориэонтальное, выполняя те же функции, что и более сложные известные устройства, позволяет упростить конструкцию линии в целом,Установка для сверления размещена после установки для очистки изделий. При наплавке поверхности для выхода раэогретого газа и предотвращения роста его давления внутри полости катка предусмотрено выполнять специальное технологическое отверстие, которое после выполнения цикла наплавочных и сварных работ заваривается.В предлагаемой линии очистку катка необходимо производить сразу по трем поверхностям - двум боковым и образующей. Учитывая сложный рельеф боковых поверхностей катка и материал катка - алюминиевый сплав,...

Номер патента: 1665496

Опубликовано: 23.07.1991

Авторы: Басий, Лавров, Халин

МПК: H03D 13/00

Метки: сравнения, фазы, частоты

...(фиг, 2,ж).При пропадании входного сигнала триггер 3 не опрокидывается и с его инвертирующего выхода на элементе И 7 появляетсяразрешающий потенциал. С приходомопорноо сигнала он проходит чеоез эле-.мент И 7 и опрокидывает по И-входу триггера8, а задержанный блоком 6 опорный сигнал(фиг, 2,е) фазовый импульс через элементИЛИ 4 поступает на фильтр 5, компенсируятем самым пропадание входного сигнала.Это позволяет сохранять уровень выходного сигнала на выходе фильтра 5 в зоне А(фиг, 2,ж) устойчивой работы.Таким образом, при пропадании входного сигнала выходной сигнал не выходитиз рабочей зоны и с приходом следующеговходного сигнала обеспечивается быстрый30 35 40 50 переход к реальному управляющему потенциалу на выходе фильтра нижних частот,...

Номер патента: 1658380

Опубликовано: 23.06.1991

Авторы: Басий, Матвеев, Халин

МПК: H03M 1/36

Метки: аналого-цифровой

...сумматора 4 сигнал поступает на параллельный АЦП 7, преобразующий его в М-разрядный цифровой эквивалент. Состояние младшего разряда параллельного АЦП 7 анализируется накапливающим счетчиком 6, который подсчитывает число срабатываний .младшего разряда АЦП 7 в течение одного такта преобразования, причем счетчик 6 тактируется частотой генератора 2 синусоидального напряжения. Результатыподсчета накапливающего 6 счетчика подаются на цифровой компаратор 8 и в случае, если число срабатываний младшего разряда равно или больше двум М, то разрядный выходной код АЦП 7 со значением А совместно с й-разрядным выходным кодом В двоичного счетчика либо регистра последовательного приближения, находящегося в составе блока 11 управления, подаются...

Номер патента: 1634376

Опубликовано: 15.03.1991

Авторы: Рудаков, Халин

МПК: B23B 27/16

Метки: инструмент, режущий

...выполненный из медной проволоки, установлен в зазор, образованный поверхностью выборки 7 и поверхностями 10 пластины 1. Промежуточный элемент 11 контактирует с дном 8 выборки 7 и расположен в данном варианте заподлицо с верхнейповерхностью 9 пластины 1 в области контакта рабочей кромки 12 стружколома 5 и пластины 1, а в области вершины угла а наклона дна 8 выборки 7 выступает над верхней поверхностью 9 пластины на величину и, при этом площадь поперечного сечения промежуточного элемента 11 в этом сечении не превышает площади поперечного сечения выборки 7, расположенной ниже уровня верхней поверхности 9 пластины 1. Винт 13 прижима 4 установлен в резьбовом отверстии (не показано) корпуса 3,При сборке инструмента в зазор, образованный...

Номер патента: 1626349

Опубликовано: 07.02.1991

Авторы: Басий, Лавров, Сташкив, Халин

МПК: H03K 5/13

Метки: задержки, импульсных, сигналов, формирователь

...2 г).По сг:аду входного сигнала формирователь 5 формирует на втором выходе импульс, опрокидывающий триггер 10 в исходное состояние, тем самым запрещая прохождение входного сигнала в регистр 2.Одновременно с прохождением на выход устройства входнсй сигнал продвигается по разрядам регистра 2, а с появлением сигнала в и-м разряде регистра 2 формирователь 5 по фронту сигнала формирует короткий импульс (фиг. 2 б), поступающий на третий ьход эле:1 ента 7, Если в этот момент на вход устройства поступает следующий входной сигнал, то импульс с формирователя 5 совпадает с импульсом с формирователя 6 и проходит аа выход элемента 7, При этом 1 риггер 10 снова опрокидывается на врегля прохождения входного сигнала, который фс рмируегся на выходе...

Номер патента: 1622406

Опубликовано: 23.01.1991

Авторы: Бимбасов, Гринберг, Рожанский, Халин, Ходов

МПК: C21B 7/10

Метки: испарительного, охлаждения, печи, свинцовоплавильной, шахтной

...Преимущества предлагаемой установки подтверждаются расчетом трех вариантов подключения охлаядаемых элементов: при стационарных режимах работы печи без гидравлической связи трубопроводов между охлаждаемымн элементами с50 барабаном-сепаратором; то же, при режиме выцува; при режиме выдува и наличии гидравлической связи между охлаждаемыми элементами и барабаном-сепаратором. Расчеты проводят с целью55 определения необходимой для обеспечения надежного охлаждения деталей скорости циркуляции хладагента в них. В результате расчета выявлено, что охлаждаемый стакан циклона, подключенный последовательно с корпуСом циклона, раскручивателем и газоходом, является элементом, ограничивающимработоспособность УИО при больших колебаниях нагрузки.П р и м...

Номер патента: 1169414

Опубликовано: 30.11.1990

Авторы: Орлов, Пасюкевич, Халин

МПК: F16N 15/00

Метки: передачи, смазки, узел, червячной

...1 и червяк 2, установленный на подшипниках 3, закреплены в корпусе 4, выполненном из не- магнитного материала Магнитная система выполнена в виде кольцевых магнитов 5 и 6, установленных на торцовых поверхностях червяка 2 с расположением разноименных полюсов навстречу друг другу.Ферромагнитная смазка 7 находится на витках червяка. На валу червяка выполнены кольцевые уступы 8, на котоБОы, 1169414(54)(57) УЗЕЛ СМАЗКИ ЧЕ ДАЧИ, содержащий червя колесо, постоянные маги ную смазку в зоне зацепл личающийся те целью упрощения констру улучшения смазки, посто размещены на торцовых и червяка с расположением полюсов навстречу друг рые насажены втулки 9 для устранения.осевого перемещениячервяка. 2 относительно корпуса 4,1Червячное колесо 1 и червяк 2...

Номер патента: 1419234

Опубликовано: 15.09.1990

Автор: Халин

МПК: F16L 19/02

Метки: гайка, накидная, соединения, трубопроводов

...гофра); на фиг.2 - то же, упругий элемент выполнен н виде мембраны; на фиг.Э - то же, упругий элемент выполнен в виде прорезной пружины е 20Накидная гайка для соединения трубопровода прогреваемой вакуумной камеры содержит резьбовой корпуси кольцевой бурт 2, жестко соединенный с упругим элементом Э. Гайка резьбо вым корпусом 1 взаимодействует со штуцером 4, а кольцевым буртом 2 - с торцевой поверхностью ниппеля 5, часгь которого с кольцевым уплотнением 6 внедена в ступенчатое отнерс- Э 0 тие штуцера 4. Внутренний диаметр кольцевого бурта 2 выполнен меньше соответствующего диаметра реэьбоного корпуса 1. При этом упругий элемент может быть выполнен н виде гофра, или в виде прорезной пружины, или в ниде мембраны. Возникающее н процессе...

Номер патента: 1387576

Опубликовано: 30.08.1990

Авторы: Бибер, Копанец, Татусь, Халин

МПК: F16K 1/38

Метки: запорное

...Запорное устройство, содержащее корпус с крьппкой и коническим седлом, а также закрепленный на штоке привода запорный орган в виде стакана с ответной седлу конической поверхностью, о т. л и ч а ю щ е е с я тем, что, с целью повьппения надежности работы, на корпусе соосно .штокужестко закреплена сферическая шайба; а на крышке с помощью регулировочного приспособления соосно штоку установлена повышение надежности работы устройства эа счет исключения перекосов запорного органа. Запорное устройствосодержит корпус 1 с крьппкой, в котором размещены коническое седло 2 изапорный орган 4 с ответной седлу 2конической поверхностью. Нв корпусе1 жестко закреплена опорная сферическая шайба,7, а на крьппке 6 подвижно с помощью юстировочных...

Номер патента: 1562350

Опубликовано: 07.05.1990

Авторы: Булах, Костырко, Мартыненко, Минасов, Редин, Фоменко, Фролова, Халин, Щелкунов

МПК: C10B 29/02

Метки: коксовой, печи, стояк

...и толщинв значитепьной степени усиливаетсяблагодаря нанесению защитного покры Тия, которое, обеспеЧивая рабочемуслою глянцевую поверхность, способствует минимальному заграфичиванию рабочей поверхности, облегчению чисткистояков.Покрытие изготавливается на основе жидкого стекла, не требует термообработки и может быть нанесено какна отдельные огнеупорные кольца назаводе-изготовителе, так и на огнеупорный слой полностьо зафутерованного стояка перед установкой в службу. 5При применении теплоизоляционногои огнеупорного материалов при соотношениях их теплопроводностей менее 1:3и более 1:7, и соотношении толщинменее 1:6 й более 1:11 даже с защитным покрытием происходит эаграфичивание рабочей поверхности стояка (до10 мм),что естественно...

Номер патента: 1555845

Опубликовано: 07.04.1990

Авторы: Басий, Лавров, Сташкив, Халин

МПК: H03K 17/042

Метки: коммутатор, многоканальный

...входами вторых элементов И 4. 1-4,3, вторые входы которых объединены и подключены к первому выходу блока 6 обмена и второму входу второго элемента ИЛИ 8, Второй выход блока 6 обмена подключен к первому входу третьего элемента ИЛИ 9. Вход блока 6 обмена подключен к первому входу второго элемента ИЛИ 8 и выходу первого элемента ИЛИ 7, входы которого соединены соответственно с выходами первых элементов И 3.1"3.3, 55 Выход второго элемента ИЛИ 8 подклю" чен к входу сброса счетчика 10 импульсов, к счетному входу которого подключен выход генератора 11 импульсов,Выход счетчика 1 О импульсов подключенк второму входу третьего элементаИЛИ 9Устройство работает следующим образом.Входной сигнал, поступающий в канал связи по одной из линий...

Номер патента: 1535749

Опубликовано: 15.01.1990

Авторы: Корниенко, Лазарев, Слепченко, Халин, Худолий, Церковный, Ширяев

МПК: B60C 25/00

Метки: бандажей, изношенных, колес, резиновых, снятия, средств, транспортных

...секторы торцами упираются в неподвижные упоры 7 и сбрасываются с режущего инструмента 5 в контейнер, Колесо снимают с упора 3. Устройство подготовлено дл я выполнения следующей операции. 2 ил. плоскости колеса 2 и упора 3 является центральное отверстие колеса 2 и выступ упора 3, а базируюшей поверхностью в вертикальной плоскости колеса 2 и упора 3 является торец обода 9 и опорная поверхность упора 3.Приводят в движение шток 4. Режущие кромки ножей 6 врезаются в резиновый бандаж 1 и при дальнейшем движении штока 4 разрезают резиновый бандаж 1 на секторы в радиальном направлении. Одновременно наружная режущая конусная поверхность режущего инструмента 5 врезается в основание резинового бандажа 1 в месте соединения с ободом 10 по...

Номер патента: 1504798

Опубликовано: 30.08.1989

Авторы: Владычин, Лавров, Учанин, Халин

МПК: H03K 5/00, H03K 5/13

Метки: импульсов, формирователь

...на вход А перезаписи буферного регистра 4, записы"вая в него код Б , Одновременно импульсом с генератора 1 заполняетсямладший разряд сдвигающего регист-,ра 3.При записи в буферный регистр 4кода И к выходу формирователя чесдврез коммутатор 5 подключен один извыходов сдвигающего регистра, порядковый номер которого равен числуН. Через количество тактов импульсов генератора 1, определенноеЮна выход устройства передается входной сигнал, который одновременно поступает на управляющий вход генератора и изменяет в ш раз частоту счетных импульсов.Возможны два случая появления выходного импульса:1) в момент времени, когда входной импульс не закончился (фиг. 2,а);2) после окончания входного импульса (фиг. 2,6).В первом случае входной импульс...

Номер патента: 1498459

Опубликовано: 07.08.1989

Авторы: Бохов, Меньщиков, Сибрин, Халин

МПК: A61B 5/16, G09B 9/08

Метки: оптико-вестибулярный, тренажер

...пульт 10 управления, К внешнему пульту 10 подсоединены дополнительный и основной проекторы 8 и 9, а также электро- привод 6 вращения кресла. Дополнительный проектор 8 изображения и электропривод 6 подсоединены к операторскому пульту 7.Оптико- вестибулярный тренажер работает следующим образом.Испытуемый размещается в кресле 4. Предварительно его знакомят с условиями проведения исследования. Так, например, добиваются максимального совпадения скоростей движения изображения на экране 2 основного проектора 9 и кресла 4. С этой целью выбираются разные программы движения для проектора 9 и кресла 4. Программа задается путем набора на лицевой панели пульта 10 параметров движения, например синусоидальная. По сигналу пуска кресло 4 с испытуемым...

Номер патента: 1478111

Опубликовано: 07.05.1989

Авторы: Матренко, Тетерко, Учанин, Халин

МПК: G01N 27/90

Метки: вихретоковой, дефектоскопии

...15, аналоговый сумматор 16, квадратор 17 и индикатор 18,В состав устройства входят также И 45блоков 19-22 весовых коэффициентов,подключенных к выходам сдвиговых регистров 7-10 оперативной памяти, исоединенные последовательно сумматор23 конечных результатов, подключенный50к выходам блоков 19-22 весовых коэффициентов, регистр 24 памяти конечныхрезультатов, второй вход которого соединен с блоком 5 управления, и цифроаналоговый преобразователь 25, выход которого соединен с вторым входом аналогового сумматора 16.Устройство работает следующим образом,Вихретоковый преобразователь 2 перемещается по поверхности контролируемого изделия (не показана) шаговым сканатором 6 согласно управляющим командам блока 5 управления. Информационный сигнал с...

Номер патента: 1470493

Опубликовано: 07.04.1989

Авторы: Гилин, Халин

МПК: B23P 9/00, B24B 39/00

Метки: обработкой, открытых, поверхностей, упрочняющей

...при упрочнении.На чертеже дана схема осуществления способа.На схеме обозначены деталь 1, иконструктивное 2 и технологическоестия, припуск 4 (удаляемая часть) д в состоянии заготовки (пунктирнаяСпособ осуществляется следую)разом.В заготовке известными устройствами выполняют технологическое отверстие, которое имеет форму пбверхности, совпадающую с упрочняемой поверхностью обрабатываемой детали. Затем поверхность технологического отверстия обрабатывают пластическим деформированием методом дорнования, после чего путем удаления части стенок технологического отверстия производят формообразование детали с открытой поверхностью.Пример. Изготавливают детали с упрочняющей обработкой открытых поверхностей, имеющих конструктивный концентратор...

Номер патента: 1458106

Опубликовано: 15.02.1989

Авторы: Рудаков, Халин

МПК: B23B 51/06

Метки: инструмент, сверления, сплошного

...1.Инструмент содержит корпус 1, выполненный в виде втулки, внутри которой установлен сменный резцовый блок 2 с продольными каналами 3, образующими в блоке 2 две секции а и Ь, и направляющие элементы 4. Секция а установлена относительно кор пуса 1 с зазором с; обеспечивающим возможность поворота ее при работе.Секция Ь соединена с корпусом 1 неподвижно. В данном примере она соединена с корпусом 1 посредством винтов 5. Для обеспечения возможности поворота секции г относительно корпуса 1 при работе инструмента направляющие элементы 4 могут быть установлены как на корпусе 1, так и на бло ке 2. Однако в случае установки направляющего элемента 4 в секции а окно 6 в корпу се 1, выполняемое для прохода этого элемента, выполняют с размерами,...

Номер патента: 1429309

Опубликовано: 07.10.1988

Авторы: Бессмертный, Годовник, Лавров, Учанин, Халин

МПК: H03K 17/042

Метки: коммутатор, многоканальный

...соответственно подключены к 8-входам триггеров5.1-5.3, а также через элемент ИЛИ 7 к блоку 6 обмена. Прямые выходы триг;геров 5.1-5.3 соответственно подклю,чены к первым входам вторых элементов И 4.1-4.3, вторые входы которыхобъединены и подключены к первомувыходу блока 6 обмена. Вторые и третьи входы первых элементов И 3.1-3.3соответственно подключены к инверсным 40выходам триггеров 5, исключая тригогер собственного канала связи. Второй выход 8 блока 6 обмена подключенк К-входам триггеров 5.1-5.3.Многоканальный коммутатор работает следующим образом.При поступлении информации по любой линии 1,1-1.3 связи сигнал про 1ходит через соответствующий приемопередатчик 2.1-2.3 и открытый элемент И 3.1-3.3 и переключает соответствующий триггер...

Номер патента: 1412825

Опубликовано: 30.07.1988

Авторы: Полянский, Смирнов, Соколовский, Халин

МПК: B21C 1/32

Метки: длинномерных, разборки

...2 навстречу вращающимся дискам посредством привода 5 приемного стола 1. Вертикальное перемещение приемного стола позволяет обрабатывать пакет изделий различного размера. При этом для обеспечения нормальной работы механизма поперечный размер пакета в горизонтальной плоскости не должен превышать двух радиусов дисков. Перемещение пакета настраивают таким образом, цтобы обеспечить нормальную работу прижимов 8 и, чтобы усилие на них не превышало допустимую величину. Превышение усилий выше допускаемых знацений вызывает срабатывание предохранительного устройства, диски при этом совершают холостой оборот. Если процесс разборки затруднен, то производят дополнительное встряхивание пакета,10 15 20 25 30 35 40 45 2после чего процесс разборки...

Номер патента: 1316755

Опубликовано: 15.06.1987

Авторы: Бычков, Приземирский, Халин

МПК: B23B 51/02

Метки: инструмент, отверстий

...предназначен для сплошного сверления с наружным подводом СОС и внутренным отводом стружки и состоит изполого корпуса 1, выполненного полью,и резцового блока 2, Внутри пологокорпуса 1 со стороны резцового блока 2 выполнен конус "б" с уклономсамоторможения, который контактируетс соответственной поверхностью "в"резцавого блока, а с противоположной стороны полого корпуса выполнены элементы для соединения со стеблем станка, На резцовом блоке 2 выполнены две выборки "г" (для отводаСОС), образующие два сегмента 3, какоторых выполнены выступы "д", Навыступах "д размещены и неподвиясксустановлены направляющие элементы4, а на поверхностях, образующихокна, выполнены углубления, в шахматном порядке с перекрытием другдруга, в которых неподвижно...
