Самоваров

Номер патента: 1145741

Опубликовано: 10.01.2000

Авторы: Ковалев, Самоваров, Степанов, Феофанов

МПК: F41G 3/26

Метки: тир, электронно-оптический

1. Электронно-оптический тир, содержащий имитатор стрелкового оружия, светочувствительную мишень, выполненную из световодов и регистраторов кода, содержащих фотоприемники, усилители, ждущие мультивибраторы, шифраторы и регистры, отличающийся тем, что, с целью расширения функциональных возможностей путем отображения точек попадания в мишень, в него введены матричный индикатор со световодным экраном и координатными коммутаторами, а в каждый регистратор кода введены схемы И по числу фотоприемников, при этом выход каждого из фотоприемников регистратора кода подключен через усилитель к пусковому входу соответствующего ждущего мультивибратора, прямой выход каждого из которых соединен с первым...

Номер патента: 2002026

Опубликовано: 30.10.1993

Авторы: Каргалов, Кичигин, Оканов, Панин, Самоваров, Тиморин

МПК: E21B 17/06

Метки: переходник, противоаварийный

...продольными каналами 7 под стопорные пальцы 8 с головкой 8 а, жестко соединенные (н-р, посредством резьбы или запрессовки) со штоком 5. Стопорные пальцы 8 слукат для передачи крутя щего момента от корпуса 1 к никнему переводнику 3, От осевого перемешения шток 5 удеркивается Фиксатором 9 в виде подпружиненного элемента, установленного в радиальном канале 10 корпуса 1, совмещенного с кольцевой проточкой 11 ступени 5 б, В исходном положении поршень б перекрывает сливные радиальные отверстия 12 нижнего переводника 3, выполненного с седлом 13 под бросовый шар 14, Шток 5 имеет ступенчатый проходный канал 15, причем канал большего диаметра д расположен в нижней части штока 5 и он больше, цем диаметр осевого канала верхнего переходника 2 и...

Номер патента: 1799983

Опубликовано: 07.03.1993

Авторы: Думкин, Кичигин, Мельничук, Панин, Самоваров

МПК: E21B 10/02

Метки: алмазная, буровая, коронка

...что наибольшие радиальные и окружные усилия воспринимает передняя часть сектора 8, предложенная коронка позволяет создать равностойкую конструкцию. При этом радиальное усилие со стороны стенок скважины воспринимается соединением, образованным опережающими пазами 3, а радиальное усилие со стороны керна воспринимается соединением, образованным замыкающим пазом 4, С этой целью пазы 3 ориентированы большИм основанием в сторону периферии, а пазы 4 - в сторону оси коронки, Одновременно с ра диальным усилием соединение, образованное опережающими пазами 3, обеспечивает передачу крутящего момента, т,е, окружного усилия от корпуса 1 к матрице 5, и разгружает от этих усилий соединение, образованное пазами 4, которые воспринимают осевое усилие,...

Номер патента: 1707432

Опубликовано: 23.01.1992

Авторы: Коломиец, Левин, Маслов, Самоваров

МПК: F21V 15/00

Метки: декоративный, светильник

...кольца 28 и 29 и перемычки 30,Верхние концы световодов 8 введены взазормежду кольцами 28 и 29 до упора в выступы, и рллегающие к кольцам. Трансформатор 7 предназначен для питания источника 5 света, в качестве которого целесообразно использовать низковольтные галогенные лампы, например, применяемые в фарах автомобилей Блок сменных цветных светофильтров выполнен не в виде диска, как в прототипе,а в виде барабана. Такая конструкция более компактна и позволяет расположить ствол пучка оптических волокон и призматическиесветоводы по центру крышки корпуса свеСветильник работает следующим образом.При подаче питания загорается лампа 5 и начинает вращаться барабан 4 со светофильтрами. Световой поток от излучателя 5 и отражателя б выходит в форме...

Номер патента: 1658381

Опубликовано: 23.06.1991

Автор: Самоваров

МПК: H03M 1/24, H03M 1/50

Метки: измеритель, линейных, перемещений, фотоэлектрический

...формирователей импульсов. Коммутатор 17 управляется выходным кодом счетчика 5 и подключает к входу элемента И 3 выход одного из формирователей блока 16. В зависимости от перемещения оптического блока 14 сигналы на элемент И 3 поступают при различных выходных кодах счетчиков 5 и б. После одновременного формирования 25 30 35 40 45 17. Оптический блок 14 выполнен в виде волокон,но-оптического коллектора 18 с основанием, на котором расположены фотодиод 9, усилитель-формирователь 10, счетчик 6, дешифратор 8 и линейка 2 светодиодов точного отсчета, При перемещении оптического блока 14 на выходах счетчиков б и 5 формируется код перемещения соответственно грубого и точного отсчетов, 1 ил. сигналов на выходах усилителя 10 и коммутатора 17...

Номер патента: 1594686

Опубликовано: 23.09.1990

Автор: Самоваров

МПК: H03M 1/28

Метки: код, линейных, перемещений

...импульсы от генератора 10 импульсов (фиг,2 а). Этот пусковой импульс через элемент ИЛИ 15 (фиг.2 г) поступает на вход элемента И 1 б, но через него он не проходит, поскольку на два других его входа подаются низкие уровни напряжения вследствие того, что от линейки грубого отсчета герконов 1 подключается к коммутатору 5 грубого отсчета разомкнутый геркон 1 а.от линейки точного отсчета - геркон 3 . При этом с дешифратора 9 подается ток в соленоид 4,. Первый импульс с выхода элемента И 13 поступает на вход счетчика 8 точного отсчета и переключает его в положение "1", а с некоторой задержкой 1 на элементе 14 задержки этот импульс поступает через элемент ИЛИ 15 на вход элемента ИЛИ 16. Однако на выходе последнего он не появляется,...

Номер патента: 1583772

Опубликовано: 07.08.1990

Авторы: Петроканский, Самоваров

МПК: G01L 19/12

Метки: давления, датчик, кодовый

...только 30 одного из генераторов 7 и 8, с выхода которого буцет сниматься сигнал определенной частоты, Во втором случае к входам обоих генераторов 7 и 8 будут подключены резисторы и, следовательно, с выходов генера тороо будут сниматься два сигнала сфиксированными частотами.Задатчик 11 оременных интервалов периодически выдает три сигнала: импульс сброса делителя 21 и счетчика 23, затем 40 первый прямоугольный импульс на входэлемента 2 И 12 для измерения частоты генератора 7, а после его окончания - второй прямоугольный импульс на вход элемента 2 И 13 для измерения частоты генератора 8 45 (фиг,2), Рассмотрим процесс кодированиядля конкретного случая, когда стрелка 2 занимает среднее положение между герконами 42 и 4 з. В этом положении к...

Номер патента: 1569989

Опубликовано: 07.06.1990

Авторы: Петроканский, Самоваров

МПК: H03M 1/24, H03M 1/50

Метки: код, перемещения

...обнуление счетчика 12и прохождение импульсов от генератора 17 через элементы 21 и 25 на вход счетчиков 12 и 14, Прохождение импуль-. сов прекращается, когда происходит переполнение счетчика 14 и возникает сигнал на выходе элемента НЕ 32. Для полного соответствия кода в счетчике 12 измеряемому перемещению на вход счетчика 14 добавляется один дополнительный импульс с выхода элемента И 23. При этом для правильной работы счетчика 14 осуществляется временной сдвиг импульсов на его входе с помощью элемента 33 задержки. Для исключения возможных сбоев информации счетчика 13 при обнулении счетчика 12 используется элемент 29 запрета, Таким образом, в счетчике формируется код перемещения вне зависимости от участка расположения чувствительного...

Номер патента: 1437687

Опубликовано: 15.11.1988

Авторы: Самоваров, Фуголь

МПК: G01J 3/10

Метки: излучения, конденсированных, низких, примеси, средах, температурах

...4 Изобретение относится к оптике излучающих сред, а точнее к способамполучения спектров излучения различных веществ, вмороженных в виде примеси в конденсированные среды, например в твердые инертные матрицы и может быть использовано для накачкифпримесных уровней, для, целей аналитической спектроскопии и т,д,Целью изобретения является повышение интенсивности спектров излучения широкого класса примесных молекул и атомов непосредственно из кон,денсата в широком температурном интер 15вале и упрощение способа,На чертеже показано устрайстводля осуществления предлагаемого способа,Устройство содержит криостат. 1 с 2 Ооптическими окнами, электронную пушку 2, трубку 3 подачи газа,. вентиль4 скорости потока газа, прогреваемуюячейку Кнудсена...

Номер патента: 1433983

Опубликовано: 30.10.1988

Авторы: Бычкова, Гурова, Зурабян, Кабанов, Минаева, Самоваров, Хлыстова

МПК: C14C 9/00, C14C 9/02

Метки: выработки, кожи

...соединениями хрома вкислой среде после проведения жирования приводит к образованию хромо"вых комплексных солей жирных кислот,которые, закрепляясь на структурныхэлементах кожи, способствуют повышению прочностных свойств при сохранении водостойкости кожиСпособ осуществляют следующим об-.разом.Сырье крупного рогатого скота тяжелых развесов после отмоки, обезволащивания-золения, обеззоливания,пикелевания и дубления подвергаютнейтрализации при ЖК 2 и температуре 30-35 С, расходе бикарбоната натрия 2,5-3,0. Продолжительность обра ботки 85-95 мин. Последующие процессы, включая додубливание органическими дубителями и промывку, проводятсогласно типовой методике, Далее проводят наполнение водной дисперсиейполимеров при ЖК 0,8, температуре 5560 С,...

Номер патента: 1397758

Опубликовано: 23.05.1988

Автор: Самоваров

МПК: G01L 19/12

Метки: давления, датчик, кодовый

...импульс осуществляет опроссостояния нулевой шины коммутатора 6,а затем произойдет переключение счетчика и смена входной шины. Таким путем на вход счетчика 7 и с некоторойзадержкой " на вход счетчика 21 поступят три импульса, так как герконы4 О, 4, 4разомкнуты, С приходомчетвертого импульса с выхода коммутатора постуПит импульс на первые входы элементов 2 И 7 и 18, поскольку977584 510 15 20 25 30 35 40 45 50 55 з .13четвертый геркон 4 З замкнут. На вто-,ром входе элемента 2 И 17 присутствует высокое напряжение, поданное стриггера 12, поэтому с выхода элемента 17 поступит импульс на стоповыйвход триггера О, на вход 27 счетчика 7 для сброса его в нулевое положение и.через элемент 23 задержки,обеспечивающий задержку, необходимуюдля...

Номер патента: 1368659

Опубликовано: 23.01.1988

Авторы: Самоваров, Фуголь

МПК: G01J 3/10

Метки: газах, излучения, низких, примеси, температурах

...термов.Как следствие происходит гигантскоеувеличение интенсивности излучения,Этот эффект максимален при температуре, равной температуре сублимациитвердой фазы газа. В предлагаемомспособе отпадают существенные ограничения на величину вкладываемойэнергии, ибо увеличение мощности возбуждения только смещает вниз по температуре критическую область сублимационного режима.На чертеже показано устройство,с помощью которого может быть реализован предлагаемый способ.Устройство содержит криостатсрегулируемой температурой, электронную пушку 2, трубку 3 напуска газа,прогреваемую ячейку Кнудсена 4, содержащую примесное вещество, сапфировую или медную подложку 5.Способ выполняют следующим образом,Охлаждают подложку 5 до температуры сублимации...

Номер патента: 1368638

Опубликовано: 23.01.1988

Авторы: Петроканский, Самоваров

МПК: G01D 5/26

Метки: дистанционного, манометров, показаний, считывания

...высокое напряжение, поданное с триггера 12, поэтому с выхода элемента 17 поступит импульс на стоповый вход триггера 10, на вход сброса реверсивного счетчика 7 для сброса его в нулевое положение и через элемент 23 задержки, обеспечивающий задержку С, пока не закончится импульс нулевого состояния реверсивного счетчика, на вход триггера 12. Четвертый импульс на вход элемента 2 И 15 и далее на вход счетчика 21 не придет благодаря его задержке в элементе 22.Таким образом, с появлением первого светового импульса на выходе свето. вода 5 поочередное возбуждение светодиодов 3.13.п, З.п+1 в прямом4041 5055 5 10 15 20 25 ЗО направлении прекратится, реверсивный счетчик 7 сбрасывается в нуль, а поочередное возбуждение светодиодов 3.13.п, З.п+1...

Номер патента: 1265828

Опубликовано: 23.10.1986

Авторы: Самоваров, Степанов

МПК: G01D 5/36, G08C 19/36

Метки: показаний, приборов, стрелочных, считывания

...входные торцы волокон световода 1подаются поочередно световые импульсы, Когда очередь дойдет до волокна,вторец которого совпадает с торцомсветовода 2, закрепленного на стрелке, световой импульс поступает черезфотоприемник 4 на вход формирователя5, импульс с выхода которого опрокидывает триггер 6 в нулевое положение,Счет импульсов прекращаетсяПослевозвращения коммутатора 3 в нулевоеположение цикл. повторяется, Таким образом, устройство производит циклический опрос положения стрелки прибора.Технико-экономическая эффективность предлагаемого технического решения по сравнению с известным заключается в повышении надежности устройства за счет одновременного визуального и автоматического считывания показаний стрелочного прибора,Формула и э о...

Номер патента: 1075084

Опубликовано: 23.02.1984

Авторы: Золотухин, Самоваров

МПК: G01F 23/22

Метки: оптический, уровнемер, цифровой

...управления н к шине сброса счетчика, выход генератора импульсов подсоединен к импульсному входу второго ключа, выход которого соединен с пусковым входом первого триггера управления и параллельно через вторую схему задержки с первым входом схемы И, второй вход которой подключен к выходу первого триггера управления, а выход - к стоповому входу второго триггера управления, выход которого подсоединен к управляющим вхоцам обоих ключей.На. Фиг. 1 представлена структурная схема цифрового оптического устройства, на Фиг. 2 - структурная схема распределителя световых импульсов.Цифровой оптический уровнемер со- держит измерительную штангу 1, волоконные оптические кабели 2 и 3, генератор 4 импульсов, делитель 5 частоты, распределитель 6 световых...

Номер патента: 1060606

Опубликовано: 15.12.1983

Авторы: Афанасьев, Нефедов, Портной, Рогачев, Самоваров, Хидекель

МПК: C07C 13/38

Метки: норкарана, спирогексана

...цинк-медную пару отмывают тремя порциями (,по 100 мл) эфираВлажная цинк-медная пара готова дляиспользования,В реакционный сосуд помещают 0,5моль цинк-медной пары, 100 мл абсолютного эфира, 0,25 моль циклогексена и 0,25 моль бромистого метилена,Смесь перемешивают при кипении 30 ч,Продукт реакции бицикло 4,1,0 гептан (норкаран) выделяют перегонкой,рителей позволяет использовать порошки металлов, не подвергая их предварительной активации солями меди.Применение высококипящих апротонныхбиполярных растворителей позволяетпроводить реакцию при температуреболее высокой, чем в случае легкокипящего эфира, это позволяет в своюочередь уменьшить время проведенияпроцесса,П р и м е р 1, В реакционныйсосуд емкостью 100 мл, снабженныйобратным...

Номер патента: 1048454

Опубликовано: 15.10.1983

Автор: Самоваров

МПК: G04G 1/00

Метки: цифровые, часы

...дистанционного переключателя соединен с единичным контактом первой группы первого дистанционного5 переключателя, а управляющий вход, тиристора счетчика подключен к шине счетных импульсов, которая является первым входом блока, входные шины, соответствующие месяцам с тридцать 1 О одним днем, являющиеся вторым входом блока" ,через первый элемент ИЛИ, выполненный на диодах, подключены к первому входу первого релейного триггера и через второй элемент ИЛИ - к первому входу второго релейного триггера, входные шины, соответствующие месяцам с тридцатью днями, также являющиеся вторым входом блока, через третий элемент ИЛИ, выполненный на диодах, подключены к второму входу первого редейного триггера и через второй элемент ИЛ - к первому входу...

Номер патента: 1022186

Опубликовано: 07.06.1983

Авторы: Самоваров, Степанов

МПК: G06K 9/32

Метки: излучающего, координат, объекта

...элемента эацвржки и ключа и Вторым вхоцом элемента И, выхоц счетчика является выхоцом устройства, второй Вкоц трщтера соеци нен с выхоцом генератора импульсов блоки поцсветки оптически связаны с Вхоцными торцами четных волокон планшвтае Ба фиг. 1 изображена структурная схема устройства, цля опрецеления коорци нат излучающего объекта на фиг. 2- временная циаграмма работы устройсьВаеУстройство цпя опрвцеления коорцииат Излучщоцвх объектов состоит из планшета 1, двух блоков 2 и 3 коциро- БЮНБЯИ ЦВУХ ИСТОЧНИКОВ 4 И 8 ПОЦСВЕт ки и эацающего генератора 6 импуж сов. Планшет 1 выполнен в виде снсте мы взаимоортогональных коорцинатных щвн. Шины ьыпопнены из волоконных синтетических светоьоцовв материал серццевины которых ввецены...

Номер патента: 985803

Опубликовано: 30.12.1982

Авторы: Дьяченко, Золотухин, Мутных, Самоваров, Степанов

МПК: G06K 11/06

Метки: графической, информации, считывания

...сопротивления между шинами используетсядля формирования сигналов Г 2.Недостатками известного устройствасчитывания являются сложность конструкции планшета, особенно при больших егоразмерах.Цель Изобретения - упрощение устройства.Поставленная цель достигается тем,что в устройство, содержащее планшет,выполненный в виде двух систем взаимноортогональных координатных шин,поаключенных к соответствующим формирователям сигналов, съемниккоординат, соединейный с источником света, подключен- .ным к одному выходу распределителяимпульсов, другие входы которого соединены с регистрами первой и второйгрупп, блоки сравнения, входы которыхподключены к соответствующим. регистрам, и элементы запрета, входы которыхподключены к распределителю импульсов...

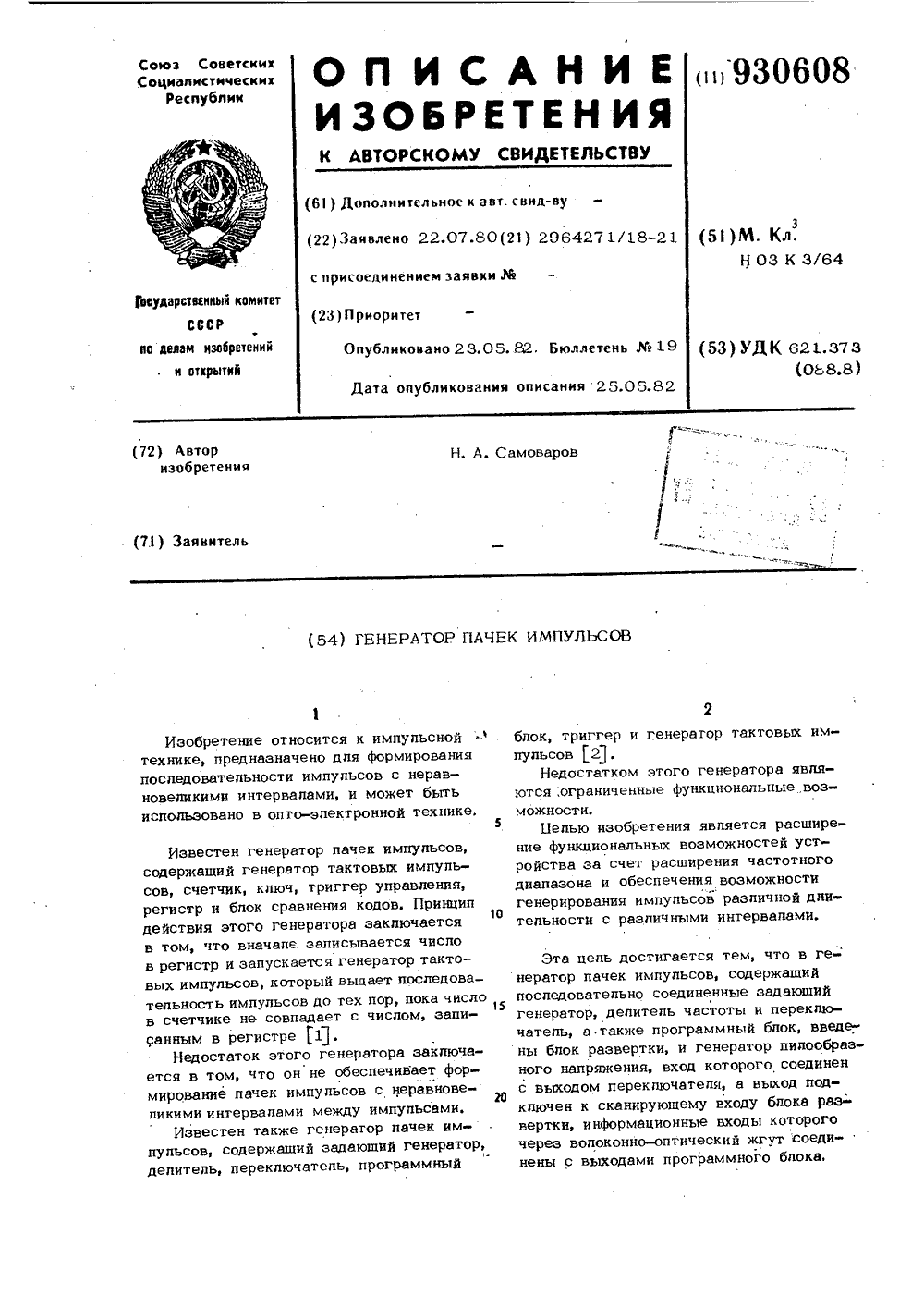

Номер патента: 930608

Опубликовано: 23.05.1982

Автор: Самоваров

МПК: H03K 3/64

Метки: генератор, импульсов, пачек

...10, катоды которых подсоединены 25 к общей шине, В качестве согласующего элемента могут служить усилитель, инвертор или просто резистор, в зависимости от параметров светодиодов и триггеров. Входные концы световодов волокон - Зо но-оптического жгута 3 уложень 1 в ряд и оптически связаны со светодиодами, Число рается необходимая частота следования пачек импульсов, а с помощью переключателя в генераторе 7 пилообразного напряжения не показан) устанавливается необходимая скорость равертки, обуславливающая частоту следования импульсов в пачке, и запускается задающий генератор 4. При этом световой поток от светодиодов 10 проходит по световодам жгута 3 на вход блока 1 развертки, образуя на его входном окне ряд световых точек. Под действием...

Номер патента: 900439

Опубликовано: 23.01.1982

Автор: Самоваров

МПК: H03K 13/08

Метки: аналого-цифровой, масштабно-временной

...стекло экрана трубки 1выполнено из волоконно-оптическойпластйны. Экран трубки через оптикомеханическое устройство 4 разверткиоптически связан со входным окном21, котрое выполнено в виде линейкис возможностью перемещаться в направляющих 22 устройства 4,Преобразователь работает следующим образом.Входной сигнал поступает через входной усилитель 2 в блок 3, запускает в нем генератор развертки записи и через линию задержки поступает на сигнальные отклоняющие элементы электронно-лучевой трубки, которая производит видимую запись эпюры входного сигнала. При отсутствии светящейся кривой экрана выходное иэображение линейки 23 представлено рядом светящихся точек, разделенных одинаковыми интервалами. Количество этих точек определяет число уровней...

Номер патента: 832729

Опубликовано: 23.05.1981

Автор: Самоваров

МПК: H03K 23/25

Метки: декадный, релейный, счетчик

...(обмотки 13,15,17,19 единичные, обмотки 14,16,18,20 - нулевые),подвижные контакты 21-24 переключателей, дешифратор 25, перекидные группы 26-36, цифровой индикатор 37, подвижный контакт 38 дешифратора, ис 2729 4 точник 39 питания, тиристор 40, источник 41 счетных импульсов, общую шину 42 переключателей и 43-52 шины дешифратора.Счетчик работает следующим образом,Пусть перед началом работы все дистанционные переключатели 1-4 находятся в нулевом состоянии . Это означает, что нулевые контактные группы 5-8 замкнуты с соответствующими подвижными контактами 21-24. Следовательно, в дешифраторе 25 возбуждена шина 43.При поступлении на вход счетного импульса тиристор 40 включается.В результате, через нулевую обмотку 13 проходит импульс тока,...

Номер патента: 830567

Опубликовано: 15.05.1981

Автор: Самоваров

МПК: G11C 11/14, G11C 11/155, G11C 7/00 ...

Метки: записи, информации, магнитной

...Кольцевой регистр 1 сдвига, генератор 2, датчик 3 считывания и 15 аннигилятор 4 ЦМД расположены на магнитоодноосной пленке 14.Устройство 1 работает следующим образом.Задающий генератор 6 выдает гармо- Яо нические колебания в блок 5 управления продвижением ЦМД и на Формирователь 11 импульсов. С выхода формирователя 11 импульсы поступают на вход ключевого элемента 10 и через делитель 9 на тактовый вход широтно-импульсного модулятора 7, на сигнальный вход которого поступает сигнал, подлежащий записи. Модулятор 7 осуществляет преобразование напряжения сигнала н длительность импульсов с частотой опроса,. задаваемой делителем 9. В простейшем случае это преобразование производится путем сравнения линейноизменяющегося напряжения и напряжения...

Номер патента: 771882

Опубликовано: 15.10.1980

Авторы: Самоваров, Степанов

МПК: H03K 23/25

Метки: декадный, памятью, реверсивный, счетчик

..."ноль" вположение "единица", Во время егопереключения размыкаются контактыгрупп 1-1-1, вследствие чего происходит разрыв цепи питания тиристора 2-3 и его выключение, т, е. восстановление высокого внутреннего сопротивления. При этом в дешифраторе возбуждена выходная шина 3 - б ( 1 ),Второй счетный импульс вызывает прохождение импульса тока через нулевуюобмотку дистанционного переключателя1-1 и параллельно через замыкающий ипереключающий контакты группы 1-5-1,переключающий и размыкающий контактыгруппы 1-2-1, через единичную обмотку дистанционного переключателя 1-2второго разряда. Следовательно, дистанционный переключатель 1-1 возвращается в положение "ноль", дистанционный переключатель 1-2 переключаетсяв положение "единица", а в...

Номер патента: 746392

Опубликовано: 05.07.1980

Автор: Самоваров

МПК: G04C 3/00

Метки: цифровые, часы

...величиной пробивного на-.пряжения тиристора и может достигатьнескбльких сот вольт. Счетчики,построенные по схемам фиг. 2 и 3 на дистанционных переключатеЛях с магнитнойблокировкой состояний, надежно работают при колебаниях напряжения питания порядка й 20. В этом случае 60для увеличения диапазона напряженияпитания между неподвижными контактаиии началами соответствующих обмотоквключены динисторы Д ДДЕМиг. 4), а между точками соединения динисторов и контактов и объединениям выходом обмоток подключены конденсаторы С С., С . Динисторы выбираются из условия, что их напряжение включения должно превьпдатьминимальное напряжение переключения дистанционного переключателя. После включения тиристора Д, под действием входного импульса...

Номер патента: 700637

Опубликовано: 30.11.1979

Автор: Самоваров

МПК: E05B 49/00

Метки: замок, кодовый, электронный

...к входу блока 11 сигнализации. Работает замок следующим образом.В исходном положении схема обесто чена, так как контакт 94 разомкнут, Напряжение питания подводится только к блоку 10 включения питания, Последний может быть представлен монетоприемником (например, в случае использования замка в камерах хранения), кнопкой с самоблокировкой или каким-либо замыкателем. С блока 10 напряжение питания поступает на схему задержки времени, которая подает питание на схему замка через контакты 94 затем посылает импульс сброса в нулевое положение на тригГеры., Для предотвращения срабатывания замка при включении питания необходимо предусмотреть, чтобы напряжение питания на исполнительное устройство (или блоки 6, 7) подавалоеь с некоторой задержкой,...

Номер патента: 699155

Опубликовано: 25.11.1979

Автор: Самоваров

МПК: E05B 49/00

Метки: кодовый, электрозамок

...будет подано питание нв реле 7, Для предотвращения включения репе6 блокировки реле 7 срабатывает с некоторой задержкой относительно срабатывания реле 14, Питание на исполнительныймеханизм 13 не поступит, твк как контакты 2 Ре будут разомкнуты. При правильном наборе кодовой комбинации (не фиг.1 это соответствует коду 17 2601) необходимо нажать кнопку К . При этом врезультате замыкания нормально разом0991кнутых контактов перекидной группы зарядится конденсатор 5, Размыкание нормально-звмкнутых контактов не вызоветразрыва цепи питания реле 14, твк квкэти контакты зашунтироввны нормальнозамкнутыми контактами ЭР 1 первого кодового реле 11 Р, При отпускании кнопки К 4 напряжение с конденсатора 5 поступит через переключатель П и...

Номер патента: 583434

Опубликовано: 05.12.1977

Авторы: Балаев, Евдокимов, Самоваров

МПК: G06F 9/48

Метки: микропрограммное

...поступают в управляющее устройство узла коммутации, Номеррегистра сг ответствует номер подпрограммы. Каждый иэ регистров состоит иэ нескольких последовательных групп разрядов, ЕЧисло разрядов в группе определяется разрядностью кода номера подпрограммы,. Каждая группа рассчитана на запись и хранениекода номера одной подпрограммы,Дешифраторы 2 предсгавляюг собойобычные матричные дешифраторы для преобраэования параллельных кодов, поступающихс выходов регистров Х в потенциальные сигналы, которые далее подаются на элементы И, 30 Переход к выполнению очередной подпрограммч после окончания выполнения любой предыдущей жестко предопределен заложенной в схеме устройства организацией включения подпрограмм в соответствии с заранее заданными...

Номер патента: 563683

Опубликовано: 30.06.1977

Автор: Самоваров

МПК: G07C 15/00

Метки: лотерейное

...сигнал Угадывайте, Одновременно по перепаду управляющего напряжения триггера 26 блоком 29 формируется импульс, который поступает на счетчик 31 количества розыгрышей и через элемент 28 задержки на стоповый вход триггера 26.В монетоприемнике должен быть предусмотрен датчик, выдающий импульс электрического сигнала при опускании полноценных монет определенного достоинства. Выход этого датчика соединен с пусковым входом триггера 26, а управляющий выход этого триггера непосредственно соединен с входом ключа 27. Импульсные входы ключей 14, 15 соединены с выходом формирователя 20 импульсов блока 16 контроля количества набираемых номеров.Выход ключа 15 соединен с импульсными входами ключей 9 ь 9 г 9 п, ключей 10 ь 102 , 10 с электроприводом 8...

Номер патента: 377723

Опубликовано: 01.01.1973

Автор: Самоваров

МПК: G04F 10/00

Метки: временных, измеритель, интервалов

...генераторы 3 гармонических колебаний осциллируют и через фазосдвига тели 4 и отклоняющие системы б производяткруговую развертку лучей электроннолучевых трубок 2. Окружности разверток располагаются концентрично с кодовыми шкалами б, причем окружность развертки электроннолучевой трубки располагается на кольцевой решетке 1 б волоконно-оптического преобразователя 15. Лучи электроннолучевых трубок нормально открыты, За один период синусоидального напряжения генератора 3 гармонических колебаний луч электроннолучевой трубки 2 произведет один оборот. При вращении он будет пересекать щели кольцевой решетки 16, возбуждая при этом световые импульсы. Последние через волоконно-оптический преобразователь 15 поступают на вход фотоумножителя И, где...
