Номер патента: 99037

Опубликовано: 01.01.1954

Автор: Михайлов

МПК: G06G 7/14, H03K 11/00

Метки: импульсный, сумматор

...положение, В контактах реле Р, и Р суммирующиеконденсаторы С, попеременно переключаются с заряда напряжениемЧ, на нейтрализацию током разря.да измерительных конденсаторовС,. В контактах реле Р, ,коммутируется выходная цепь сумматора,Описываемый сумматор работаетследующим образом,Нормально обе половины пусковой лампы Л, заперты отрицательным напряжением суммирующихконденсаторов С, Триггерная лампа Л, находится в одном из двухустойчивых положений, а контакты реле РРР, - в положении,показанном на чертеже. При этом левый суммирующий конденсатор подсоединен к цепи заряда напряженнем Ч, через конденсатор С а правый суммирующий конденса ор присоединен к общей цепи измерительных конденсаторов. Зарядные импульсы измерительных конденсаторов,...

Номер патента: 103524

Опубликовано: 01.01.1956

Автор: Михайлов

МПК: G06G 7/14, H03K 11/00

Метки: импульсный, сумматор

...на фиг. 2, отличается от эквивалентной схемы на фиг. 1 прежде всего отсутствием механических псреключателей Ки К роль которых выполняют электронные лампы, работающие в релейном режиме.Переключательная лампа Л работает как повторитель триггерной лампы Л; что достигается путем соединения их катодов и сеток. Поэтому правая ц левая половины лампы Лз открываются попеременно в такт с перебросами триггера. Следовате, ьно, работа лампы Л, полностью аналогична работе переключателя Кз (фиг. 1).Работа переключательной лампы Лз отличается некоторыми особенностями, которые не позволяют осуцествить включение этой лампы по простейшей схеме - повторителя ю риггерной лампь.В соответствии с направлением .арядных импульсов измерительных конденсаторов...

Номер патента: 117945

Опубликовано: 01.01.1958

Автор: Тер-Захарянц

МПК: H01F 27/42

Метки: сумматор, трехфазного

Номер патента: 122940

Опубликовано: 01.01.1959

Авторы: Бедров, Беляев, Носиков, Павлов

МПК: G06F 7/50

Метки: двухтактный, действия, параллельного, сумматор, транзисторных, феррит, элнментах

...частичного перенося. Сложение чисел производится за двз тяктя: в первом такте производится частичный перенос на оди; разряд непосредственно после сложения, во втором такте производится сквозной перенос.При умножении чисел сквозной перенос производится после всех сложений, что существенно сокращает время выполнения операции.Принцип работы сумматора показан на чертеже, В нижние кольца ячеек тактового переноса А поступают единицы переноса с триггеров Б, Эти импульсы записываются верхними кольцами вентилей В.При подаче на вентил 11 списывя 1 О 1 нсго тактового 11 п 1 лься сигнал переноса с выхода вентиля поступает в следующий разряд. На этом операция частичного переноса заканчивается, и в сумматор снова подается следующий код числа, и все...

Номер патента: 124704

Опубликовано: 01.01.1959

Автор: Зайцев

МПК: G06F 7/50

Метки: двоичный, кодово-позиционный, одноразрядный, сумматор, трех, чисел

...схем 6 связаны с логической схемой ИЛИ (8), вырабатывающей код переноса, Выходом 5 суммы служит логическая схема ИЛИ (9), которая связана через логические схемы И (10 и 11) с входными зажимами сумматора и со схемой НЕТ (12). Указанное соединение элементов сумматора обеспечивает сложение трех одноразрядных чисел, представленных в двоичной системе счисления с выдачей результата сложения в той же системе. Описанный сумматор может быть использован в быстродействующих цифровых вычис лительных машинах, работающих по кодово-позиционному принципу. КОДОВО-ПОЗИЦИОННЫЙ ОДНОРАЗРЯДНЫЙСУММАТОР ТРЕХ ЧИСЕЛ аявлено 8 декабря 1 са 54 г. за М 46708 26 в Мин 1 приборостроения СССРтрех да для естных мости, ы тем, м И, споль- значи124704 Пр едмет...

Номер патента: 126662

Опубликовано: 01.01.1960

Автор: Шишонков

МПК: G06F 7/50

Метки: одноразрядный, однотактный, сумматор, феррит-транзисторных, ячейках

...151 сдииицы лс) сноса.П 1)и подч(. иИу 7 ьса иа Один Вход с:ма то)а с.)абатызаст 5 сйка 1, и затем Яска 4 Выдает и)уьс суйэы. П;);1 подаче имиульсов на два входа су:матора срабатызают Яс;(5 1 и 3, и;)ичсм и)1:-.ульс ячеЙки ) зал(ос.цает Выда 11 импульса яекой 4 и устанавл)32 ст в положенис 155 Ячсйку э, О Око 1 чании импульса Ячсики о в Ячсик О 311- ПИСЫВВСТСЯ ЕД 1 ИИЦ 2 ПС)Сноса В СТаРШИИ Р 23 РЯД. ССЛИ ПодаОТСЯ ИМИЛЪ- сы на все т)и 3(од 2 су 1.2 то)а, то сэ 2 бать 32 от Яси:(и 1, 2 и 3, 1 э:1 этОм ВыдастсЯ импуетьс сухмы и записъ 32 етсЯ сднца пере 5 оса В ста 1) ший разряд. Подмагничиванис осуществляется по Цепи 7. Предмет изобретения 1. Однотактиый одноразрядный сумматор на (1)е;Нт-транзисторных Ячеиках 0 т 97 и ч 2 ю щ и и с Я...

Номер патента: 126667

Опубликовано: 01.01.1960

Автор: Столяров

МПК: G06F 7/50

Метки: действия, параллельного, сумматор

...пя результата;Ф - отдельные фсрриты ргг;Стра и матрицы сквозного переноса с Выходными обмотками;У - усилители-форхПровятели ихпульсов;ФИ - ферритные матриць э;1 ементарых суммяторов.Д;1 И примера на матрице скВОзнОГО переноса сИ заштрихованы ферриты Ф, зяпрещасмые импульсом 5Шина читывания Ш прошивает все ферриты данного рязря а. К шинам с Нтывания подключены усилители считывания, число которых ра;.гно числу разрядов матрицы. На третьем этапе суммируются по модуло 2 суммы 5, и переносы Р; с матрицы ссвозчого переносаР 1 =Р. р - рПредлагается Видоизменение устройства, в котором путем введесия дополнтельнои матрицы и( ключается Второе сложение по модулю Дл 5 этого, после первого этапа Вырабатываются дополнительно сигнал 1 0)1=-Л, +В, и 5,...

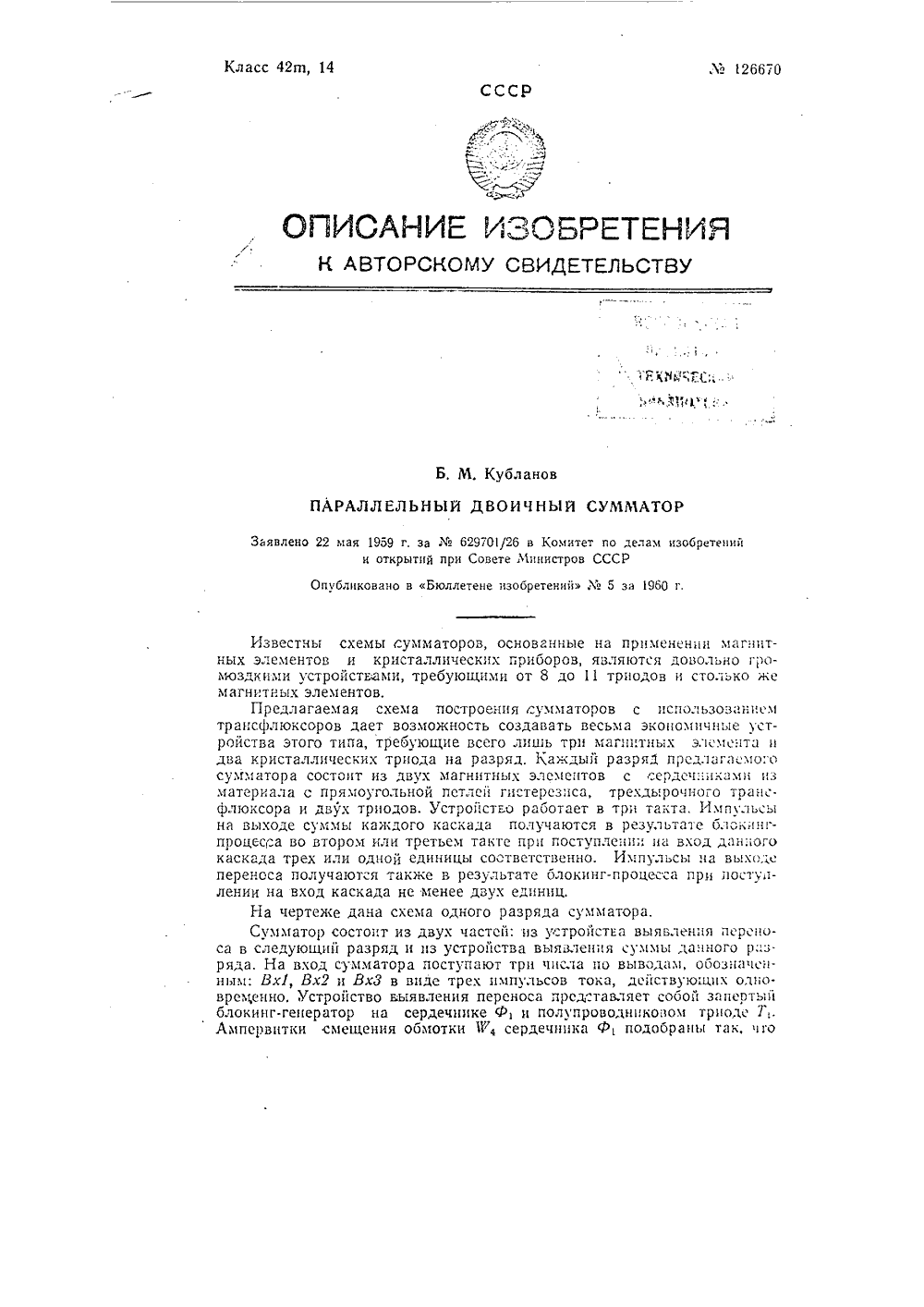

Номер патента: 126670

Опубликовано: 01.01.1960

Автор: Кубланов

МПК: G06F 7/50

Метки: двоичный, параллельный, сумматор

...через отверстие , Во втором такте происхоцит запись чисел (и переноса) в трансрлюксоре по обмоткам 1 Гг, 11) и 1 Г 4, проходяцим через окно . Полярность этих обмоток противоположа обмотке 1 Г 1. Импульс третьего такта подводится к обмотке 1 Г; про- содРщей через окно . На выходной оомотке 1 Гв, проходящей через ока и О, наводится Выходной импульс, если он имеет место. Импульс Ока ВыходнОЙ Обмотки Г 6 запускает блокинг-генератор на сердечн;кс г и полупрокодниковом триоде Т, по цепи базы т;)иода Т Наля Гие Рыходного импульса обусловлено поступлением только одного импульса исла во втором такте.Если импульсы чсла не поступили или их два и Оолее, то на вы- ;ОдноЙ обмотке 1 ГБ Ри оудет импульса, достаточноГО для ср 2 оатыва 1;я ыходнОГО...

Номер патента: 127864

Опубликовано: 01.01.1960

Авторы: Голубев, Кучеров, Петрухин

МПК: G06F 7/50

Метки: сумматор, феррит-транзисторных, ячейках

...В ЦЕЦЦ СКВОЗНОГО ЦСРС косаЦМЦУЛЬСОМ с выхода 0 триггера соответствующе 0 разряда записывается также кодПри подаче на счетцыс В.;оды три)геров втс)рого сна)аемого автоматически происходит, ввод единиц переносов В цсць сквозного псреНОСа 4. НЕОбХОдИМая ЗадержКа Прц ЭТОМ ОбЕСПСЧИВает я ИССИ)Метрцс)- цосью ьлыхода 1 триггера цо огцоц)сии 0 к счетною Входу.ЕДИНИца ПЕрЕНОСа, аСПрОСТрИяяЬ цО цСП:1 СВОЗНОГО ПЕрецс)Са, через ячейки г) проходиг 1 акжс на счетные Входы о трцггеОВ 1 с 001 Встствм)опих разрядов сумма 10,)а. Ячсцкц 7 Осуц)ест)л 51 ю 1 31 держкъ импульсов межразрядных переносов и отличаются от обычных ферри - грацзисторцых ячеек тем, гго онц выполнены; большим з.1 аченцем коэффИциЕНа П 0.10 жИТЕ,1 ЬНОИ ОбратН 01 ВЯЗИ МЕсду...

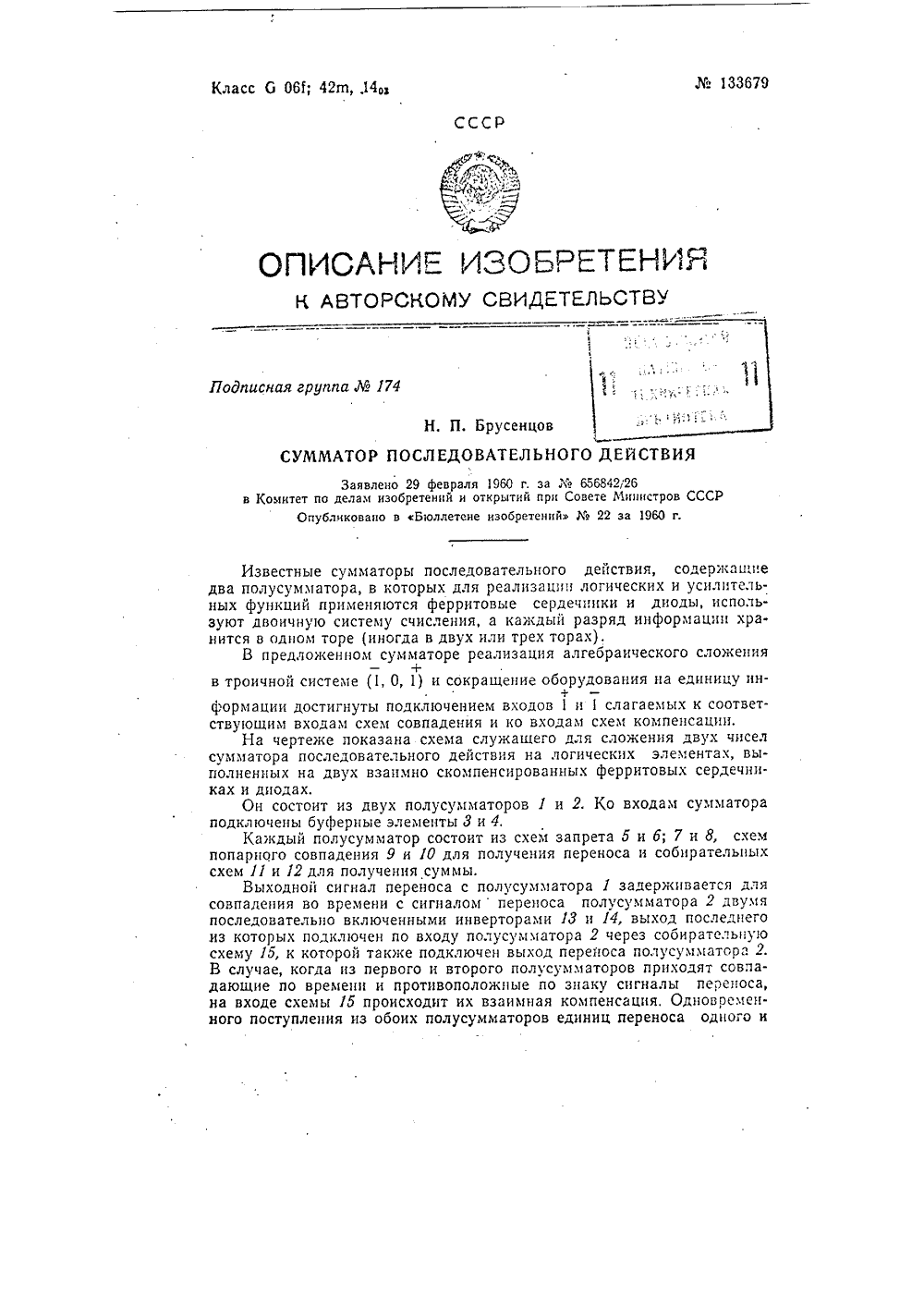

Номер патента: 133679

Опубликовано: 01.01.1960

Автор: Брусенцов

МПК: G06F 7/50

Метки: действия, последовательного, сумматор

...собирательную схему 15, к которой также подключен выход переноса полусумматора 2. В случае, когда из первого и второго полусумматоров приходят совпадающие по времени и противоположные по знаку сигналы переноса, на входе схемы 15 происходит их взаимная компенсация, Одновременного поступления из обоих полусумматоров единиц переноса одного и и 6; 7 и 8, схем и собирательных,14 133679 того же знака не бывает. Цифры суммы появляются на выходе 12 сумматора.Троичный полусумматор выдает цифры суммы и переноса в следу 1 ощий разряд в зависимости от поступающих на его входы цифр слагаемых а и в в соответствии с таблицей:Слагаемое а О 1 О - 1 О 1 - 1 1 - 1Слагаемое в О О 1 О - 1 - 1 1 1 - 1Сумма О 1 1 - 1 - 1 О О - 1 1Перенос О О О О О О О 1 -...

Номер патента: 133680

Опубликовано: 01.01.1960

Авторы: Котляров, Михайлычев

МПК: G06F 7/50

Метки: действия, последовательного, сумматор

...если оба слагаемых равны 1, и в положение О, когда оба слагаемых равны О, Триггер 3 управляет схемой 4 равнозначности и схемой 5 отрицания равнозначности. Схема равнозначности, кроме того, управляется сигналами с различных плеч триггеров 6 и 7 слагаемых. При подаче на входной зажим 8 сдвигающих импульсов на выходе схемы 4 появится сигнал, если имеется совпадение состояний триггеров 6, 7 и с триггера 3 переноса подается нулевой потенциал. Управление с триггера 3 осуществляется через замедляющую интегрирующую цепочку, что обеспечивает надежное срабатывание схемы 4,Схема 5 отрицания равнозначности отличается от схемы 4 тем, что она управляется сигналами с одинаковых плеч триггеров б и 7 слагаемых и в ней отсутствует интегрирующая цепочка....

Номер патента: 138092

Опубликовано: 01.01.1961

Автор: Кучеров

МПК: G06F 7/50

Метки: двухтактный, комбинационного, однозарядный, сумматор, типа

...тактовым импульсом ТИ вывод импульса суммы , - одновременно с вторым тактовым импульсом ТИ,.Предлагаемый сумматор работает следующим образом.Пусть, например, на вход сумматора подается импульс ь который поступает на запись единицы в сердечники 1, 4 и 5 и на запись нуля в сердечники 2 и 3. При этом единица будет записана только в сердечнике 4, Сердечники 1 и 5 благодаря наличию в них запрета, создаваемого тактовым импульсом ТИ будут находиться в нулевом состоянии. При поступлении второго тактового импульса ТИ на выходе ячейки ФТ 1 появляется импульс, соответствующий сумме ,.При подаче на вход сумматора двух любых импульсов, например, 1 и , единица записывается только в сердечнике 5, в котором в этом случае ЗАПРЕТ не создается,...

Номер патента: 142818

Опубликовано: 01.01.1961

Авторы: Афиногенов, Колосов

МПК: G06F 7/50

Метки: двоичный, параллельный, переносом, сквозным, сумматор

...второго с.мого. Слагаемые а и в подаются в прямом коде. Работа схемы п нократном суммировании происходит в четыре такта.В первый такт слагаемое а, подаваемое на вход 11, записывается в регистр первого слагаемого (ферриты 7, 8), а слагаемое в, подаваемое на вход 12, записывается в регистр второго слагаемого (ферриты 9 и 10). Во второй такт импульс тока подается на вход 13, В зависимости от состояния ферритов регистров слагаемых этот импульс142818проходитафнафщМьч 14, 15 или 16, перемагничивая соответствующие ферриты сумматора, причем импульсом тока не только перемагничивается в состояние 1 соответствующий феррит, но и записывается состояние 9 мв остальные ферриты.В третий такт импульс поступает на вход 17 или 18 в зависимости от...

Номер патента: 144641

Опубликовано: 01.01.1962

Автор: Кучеров

МПК: G06F 7/50

Метки: двухтактный, комбинационного, одноразрядный, сумматор, типа

...импульсы переноса. снимаемые с ячеек 2 и 5. Ввод слагаемыхз и переноса производится по первому такту (шина У), а вывод суммы Х - по второму такту (шина УУ).При подаче на вход одного из трех входных импульсов на выходе ячейки 7 образуется импульс, соответствующий сумме. При подаче на вход двух любых из трех входных импульсов на выходах ячеек 2 и 5 образуется импульс, соответствующий переносу.При подаче на вход сумматора трех входных импульсов с ячейки 3 снимается импульс, соответствующий сумме, а с ячеек 2 и 5 - импульс, соозветствующий переносу. Последний запоминается в ячейке о и одновременно запрещает появление импульса на выходе ячейки 7,144 б 41 Очевидно, что запрещающий импульс должен по длительности перекрывать...

Номер патента: 147031

Опубликовано: 01.01.1962

Авторы: Киселев, Чечурин

МПК: G06F 7/50

Метки: одноразрядный, сердечниках, сумматор, ферритовых

...со входом блока ключей 2, второй вход которого с помощью систем шин 1 из 10 соединен с вспомогательным блоком 3, служащим для учета переноса из младшего разряда. Выход блока ключей 2 через выявитель переноса 4 соединен с выходами переноса и суммы 2 из 5. Цикл работы предлагаемого .сумматора состоит из трех тактов. В первом такте производят начальную установку блока 1, считывание переноса с последующей передачей его в старший разряд.Кго 1471 13 Предмет изобретения Одноразрядный сумматор на ферритовых сердечниках, использующий принцип распределения токов, о т л и ч и ю щ и й с я тем, что, с целью реализации сложения в циклическом варианте кода 2 из 5 и повышения надежности, в нем вход второго слагаемого соединен с анализатором кода,...

Номер патента: 149269

Опубликовано: 01.01.1962

Автор: Ивличев

МПК: F15C 3/04, G06G 5/00

Метки: пневматический, сумматор

...следующим образом,Входные давления Р, Р, Рчерез линейные дроссели ДР 1, Др 2/7 р, с одинаковыми гидравлическими сопротивлениями обусловливаютлинейно зависящие от них расходы, так как давление в камере К, постоянно и равно Рв за счет работы следящей системы. Расходы складываются и через сопло С следящей системы поступают в другую проточную камеру Л, с линейным регулированием дросселем Др,. За счетнеразрывности расходов в камере К 2 устанавливается давление Р,являющееся линейной мерой суммы подведенных давлений Точное суммирование давлений возможно, если область изменения входных давлений выбрана выше уровня фиксированного давления Р,. Например,при работе сумматора с пневматическими регуляторами в нормальнойобласти давлений...

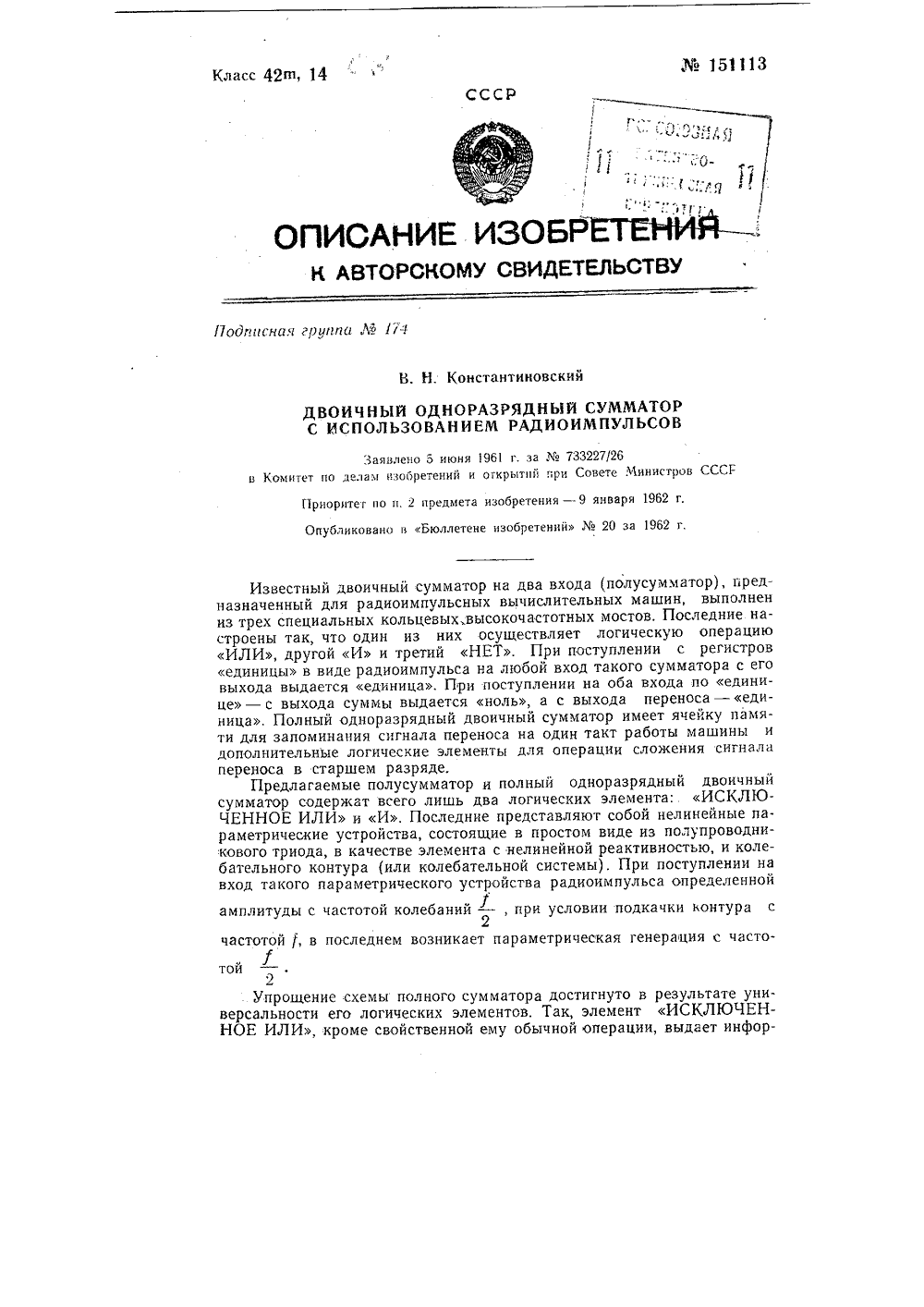

Номер патента: 151113

Опубликовано: 01.01.1962

Автор: Константиновский

МПК: G06F 7/50

Метки: двоичный, использованием, одноразрядный, радиоимпульсов, сумматор

...контуры, настроенные на частоты - , образованные конденсаторами 2 и индук 2тивностями 3.Дополнительный контур в элементе ИСКЛЮЧЕННОЕ ИЛИ также настроен на частоту - и образован конденсатором 4 и индуктивХ2постыл б. Во все контуры входят нелинейные емкости триодов (на чертеже не показаны), Выходы А и В регистров соединены со входами триодов через элементы связи б, 7, 8 и 9. Сигнал суммы У снимается с контура элемента ИСКЛЮЧЕННОЕ ИЛИ, К контуру элемента И подключена запоминающая ячейка 10, выполненная, например, в виде параметрического триггера. Выход С запоминающей ячейки 10 соединен с входами обоих триодов элементами связи 11, 12, для передачи сигнала переноса. Коэффициент передачи элементов связи б, 7 и 11 устанавливается примерно в...

Номер патента: 151117

Опубликовано: 01.01.1962

Автор: Григас

МПК: G06F 7/49

Метки: десятичный, сумматор

...то необходимо после удвоения провести такую же коррек. цню, как и после сложения. Наличие переноса между декадами в двоичном коде с излишком три при удвоении указывается наличием единицы в знаке 8 декады.Таким образом, после удвоения,и сложения можно провести общую коррекцию двоичной суммы сумматором Х 2. Но так как на псрвый (основной) двоичный сумматор Х 1 удвоенное число поступает некорректированное, то перенос между декадами может быть нсправильнын:/а) если был перенос удвоения, то перед коррекцией удвоенное число будет с недостатком трех и прп двоичных суммах 1111, 1110 и 1101 сумматор 1 не будет вырабатывать переноса в старшую декаду, хотя он необходим, Этн двоичные цифры опознаются схемой собирания СХ 8 и схемой совладения...

Номер патента: 152343

Опубликовано: 01.01.1962

Автор: Можаров

МПК: G06F 7/50

Метки: переносами, сумматор, условными

...Сумматор с условными переносами, о т л и ч а ю щ и й с я тем, что, с целью сокращения элементов матрицы переносов, в нем первый и второй выходы окончательных переносов матрицы условных переносов соединены с полусумматором, а второй вход его подключен к выходам суммы сумматора по модулю 2 исходных чисел. Составитель описания Г, Чуйко Редактор Н. С, Кутафина Техред А. А, Кудрявицкая Корректор Н. В, Щербакова Поди, к печ. 19/Х 1-62 г. Формат бум, 70 Х 108/16 Объем 0,18 изд. л.Зак. 11120 Тираж 700 Цена 4 коп.ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Центр, М. Черкасский пер., д. 2/б. Зак. 10/5 ТиПография, пр. Сапунова, 2. где / - номера разрядов;х;у - слагаемые;ЕоЕ - условные переносы с О и 1 переносом...

Номер патента: 164714

Опубликовано: 01.01.1964

МПК: G06F 7/50

Метки: действия, десятичный, накапливающий, последовательного, сумматор

...2, который устанавливает знак результата,зобретения ПредметДесятичный пака О следовательного демирующий н буфер одписная группа Ло 145 Известны десятичные накапливающие сумматоры последовательного действия, оперирующие с числами, представленными двоичнодесятичным кодом, кодом с избытком 3 и другими кодами.Зти сумматоры содержат суммирующий и буферный регистры и регистр выдачи суммы, а также блоки анализа знака и выработки сип 1 алов есть заем - нет заема. Предлагаемый сумматор отличается от известных тем, что снабжен блоком преобразования кодов слагаемых из десятичной позиционной системы счисления в прямой или дополнительный (в зависимости от з;1 ака операции) число-импульсный код. Блок преобразования подключают ко входу суммирующего...

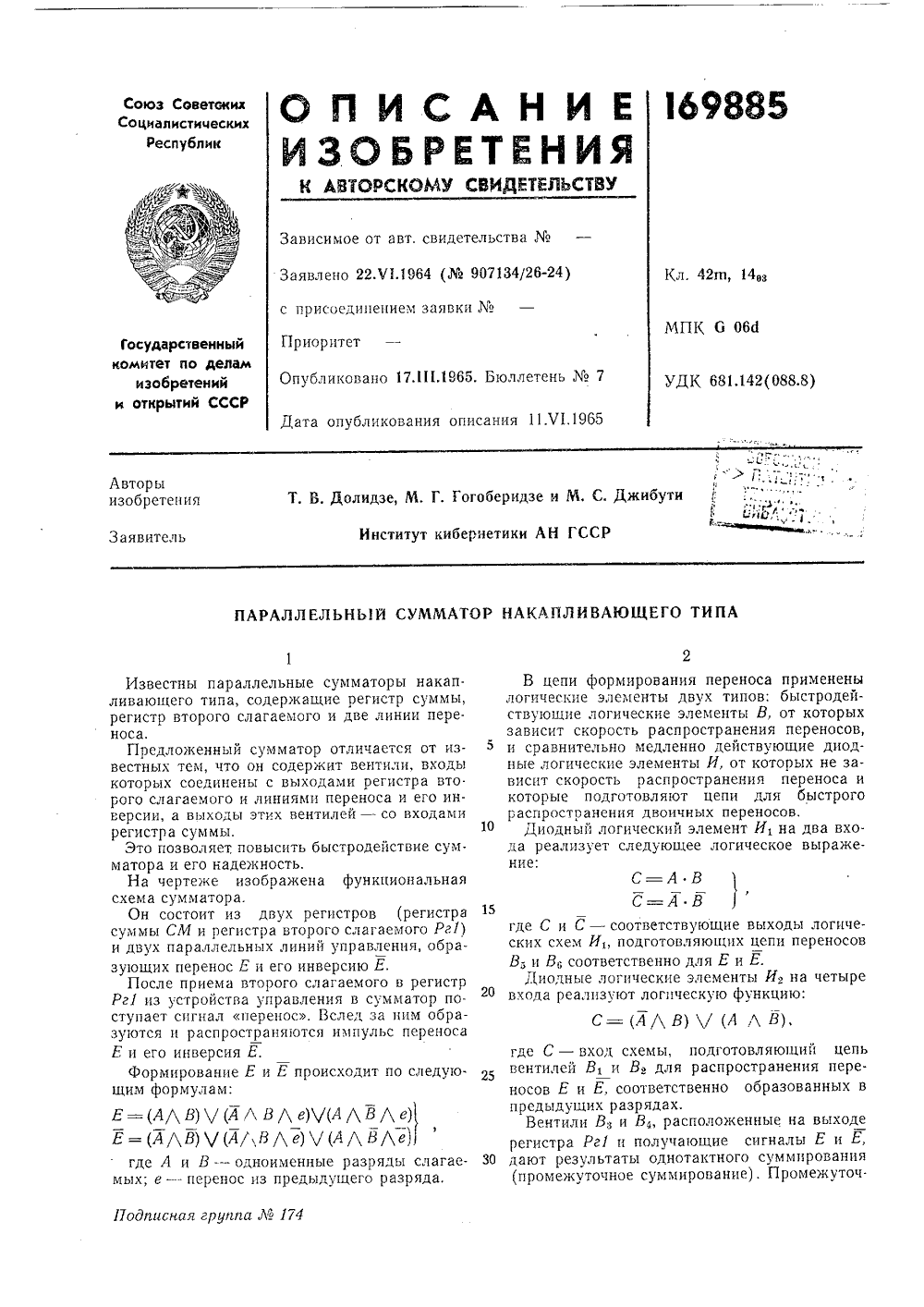

Номер патента: 169885

Опубликовано: 01.01.1965

Авторы: Гогоберидзе, Джибути, Долидзе

МПК: G06F 7/50

Метки: накапливающего, параллельный, сумматор, типа

...сх Вз и Вс Диод входа ры логич перенос на четью: С = (А Л В) х/ (А Л В щий цепь ения перегде С - в вентилей В носов Е и предыдущиВентилирегистра Р дают резул (промежут ованных на выходе лы Е и Е, мпрования ромежуточодписная группа И 17 присоединением заявкиПАРАЛЛЕЛЬИЬ 1 Й СУММАТОР Известны параллельные сумматоры накап.ливающего типа, содержащие регистр суммы,регистр второго слагаемого и две линии пере.носа.Предложенный сумматор отличается от известных тем, что он содержит вентили, входыкоторых соединены с выходами регистра вто.рого слагаемого и линиями переноса и его инверсии, а выходы этих вентилей - со входамирегистра суммы.10Это позволяет, повысить быстродействие сумматора и его надежность.На чертеже изображена функциональнаясхема...

Номер патента: 169886

Опубликовано: 01.01.1965

Авторы: Попов, Сумароков, Суслов

МПК: G06F 7/50

Метки: параллельный, сумматор

...соответствуют кодам слагаемых, Это легко осуществить, анализируя переносы из старших разрядов каждой группы,На чертеже представлена схема описывае мого сумматора для случая, когда и = 2 исумматор работает в дополнительном коле.ИСигналы, соответствующие кодам - млад 2ших разрядов слагаемых, подаются на вход 1 20 сумматора 2 первой группы, Сигналы, соот 17ветствующие кодам - старших разрядов сла 2гаемых, подаются на вход 3 сумматора 4 второй группы. Сумматор 4 имеет две линии пе реноса: первая линия переноса 5 второй группы и вторая линия переноса б второй группы, На вход 7 младшего разряда линии переноса б в каждом такте суммирования в момент начала работы цепи переноса подается импульс ЗО из устройства управления, что...

Номер патента: 169891

Опубликовано: 01.01.1965

МПК: G06F 7/50

Метки: десятичный, последовательный, сумматор

...импульсов, поступающих на входы 1 б и 20,Импульсы с выходов 13 и 22 схем И поступают на входы 24 и 25 схемы 2 б ИЛИ.С ее выхода сигнал поступает на счетный вход 28 фазоимпульсного многоустойчивого элемента 29. Этот счетчик преобразует общее число импульсов в фазу выходного (импульса суммы), На вход 30 элемента 29 поступают импульсы дополнительного такта от нулевого до девятого,Если сумма х и х)10, то на выходе 31 элемента 29 в основном такте имеется импульс, являющийся сигналом переноса. Сигнал на выходе 31 в дополнительном такте - это сигнал суммы. Эти сигналы поступают на вход 32 схемы 33 И, на вход 34 которой поступают импульсы дополнительного такта от нулевого до девятого, на вход 35 схемы 3 б И, на вход 37 которой в основном...

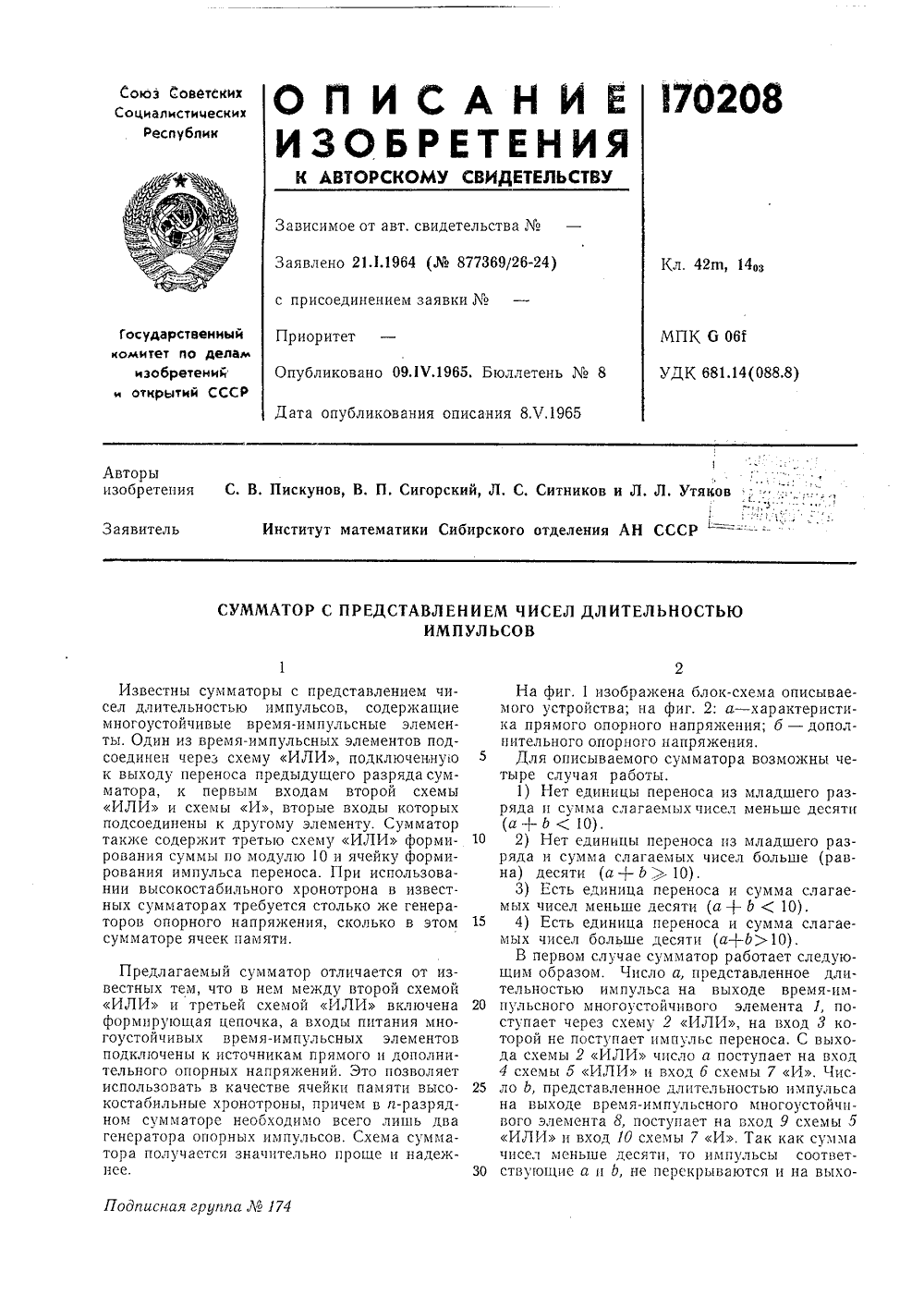

Номер патента: 170208

Опубликовано: 01.01.1965

Авторы: Ков, Пискунов, Сигорский, Ситников

МПК: G06F 7/60

Метки: длительностьюимпульсов, представлением, сумматор, чисел

...на вход 9 схемы 5 ИЛИ и вход 10 схемы 7 И, Так как сумма чисел меньше десяти, то импульсы соответствующие а и Ь, не перекрываются и на выходе 11 схемы 7 И нет сигнала. Йа выходе 12 схемы 5 ИЛИ имеем сигнал с длительностью, равной длительности импульсов, представляющих а и Ь. Этот сигнал поступает на вход 13 формирующей цепочки 14 и через ее выход 15 на схему 1 б ИЛИ, с выхода 17 которой снимается сигнал суммы,Во втором случае начало работы схемы аналогично. Но так как сумма чисел больше десяти, то импульсы, соответствующие а и Ь, перекрываются, на выходе 12 схемы 5 ИЛИ имеется постоянное напряжение, которое не пропускается формирующей цепочкой 14, На выходе 15 цепочки 14 сигнала нет. На выходе 11 схемы 7 И получается импульс, по...

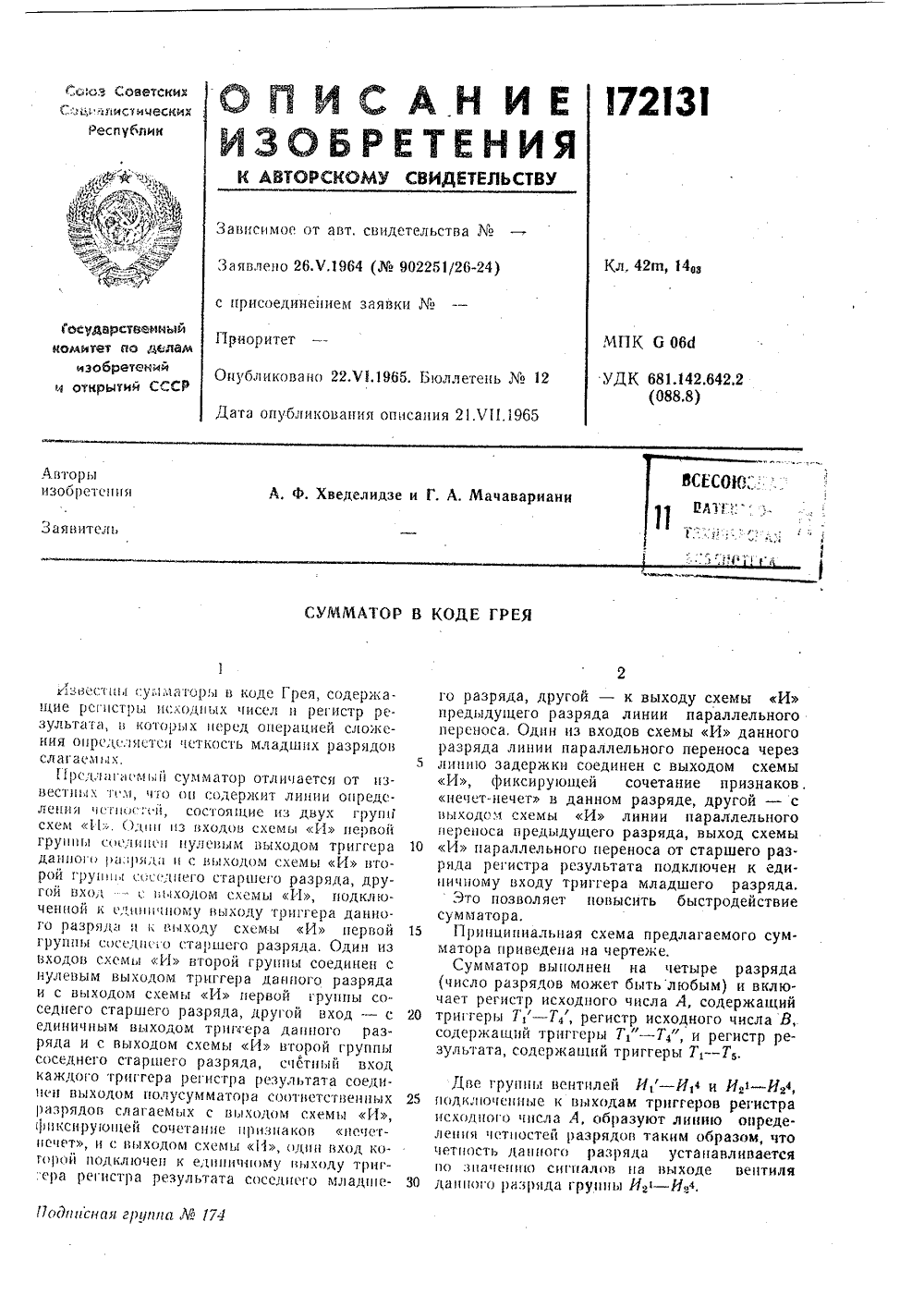

Номер патента: 172131

Опубликовано: 01.01.1965

Авторы: Мачавариани, Плтг, Хведелидзе

МПК: G06F 7/42

Метки: грея, коде, сумматор

...переносы;:о.й (тсцциал с единичного выходатр с ,( и наличие сигнала ца входе Удоцлцвают появление сигнала на выходе". .;(л У.л (ца выходе схемы И 14 сигнал отсу".ствуст); высокиц потенциал с единичноговыхода трцпера Т" и наличие высокого потенциала ца входе УУУ - .появление сигнала;а ихоле схсл Илл, так что на обоих входах хсм Ил Имеем сигналы (оба разряда -цсчетц,е) .Продцффсрсццлровацный сигнал на выходес;емы Ил поступает на счетный вход триггера 7 рсгистра результата и перебрасываетего из состояния 0, установленного поразрядным суммированием по модулю два, всостояние 1, Одновременно с этим импульсот сочетания нечет-нечет поступает в цепипараллельного переноса. Так как на нулевомвыходе триггера Тл к этому моменту...

Номер патента: 173033

Опубликовано: 01.01.1965

Авторы: Вартанов, Ладари, Мнацаканов

МПК: G06F 7/50

Метки: асинхронный, сумматор

...первого этапа подаются высокие уровни, вырабатывает, в свою очередь, высокий уровень. Этот уровень, пройдя через ряд элементов И, принадлежащих данной группе церцрго. типа, останавливается перед элеменру-:жЦ, который соответствует концу групп;. На этом процесс выделения каждой группы первого типа считается законченным, Очевидно, что поскольку все группы первого типа начинают выделяться одновременно, то последней выделится наиболее длинная из них. Тогда, фиксируя конец процесса выделения наибольшей группы первого типа, получают конец процесса разбиения и приступают к реализации третьего этапа, для рассмотрения которого служит специальная логическая схема СКР.Входами схемы СКР служат выходы всех элементов И, которые обозначены К., Кз...

Номер патента: 184517

Опубликовано: 01.01.1966

Авторы: Мансуров, Ржанова

МПК: G06F 7/50

Метки: одноразрядный, сумматор

...устройства, по ная на базе элемента с логикой НЕ - где единице соответствует низкий ур сигнала, а нулю - высокий уровень.Рассмотрим работу схемы на следующем примере.Пусть на входы 1, 2 и агаемые а=1, в=1, с=0. Н олучить на выходе 4 сумму 5=0 оде 5 - перенос Р=1.В этом случае па входы б и 7 инверсных значений а и в слагаемых будут поданы высокие уровни, соответствующие 0, и транзисторы 8 и 9 окажутся закрытыми.Путь тока через сопротивления 10 и 11 будет закрыт, в точке 12 и на выходе 5 переноса образуются низкие уровни, соответствующие 1,Низкий уровень точки 12 вызовет отпирание транзистора 13, а поскольку транзистор 14 также будет открыт низким уровнем на входе 15 (с = 1), то образуется цепь тока через транзистор 14, транзистор 13 и...

Номер патента: 185546

Опубликовано: 01.01.1966

Авторы: Гордон, Городецкий, Экспериментальный

МПК: G06F 7/42

Метки: десятичный, сумматор

...н.з,к. 19 и н,о.к. 15" в точке 27 через распаянные между собой свободные ламели поля 19 питание подается на катушку искателя 19. Искатель начинает шагать до тех пор пока не сойдет со свободных ламелей, т. е. не придет в нулевое положение. При этом обесточивается катушка искателя 20, искатель делает один шаг, снимается шунтирование реле 18 в точке 25, и цикл суммирования продолжается,В случае, если оба искателя 19 и 20 переполнились одновременно, то сначала передает единицу искатель 20 аналогично описанному выше, Движение искателя 19 невозможно, так как в точках 28 и 29 шунтировано реле 15. После передачи единицы в разряд сотен в точке 30 с поля 19" подается напряжение, вновь включающее реле 15, и начинается пе. редача единицы в разряд...

Номер патента: 185573

Опубликовано: 01.01.1966

Авторы: Бродзели, Джорджишвили, Институт, Мучиаури, Шаповалова, Элизбарашвили

МПК: G06F 7/50

Метки: двоичный, комбинационный, сумматор

...разряда, 185573На другой вход схемы 8 ИЛИ линии па 1 аллельного переноса подается сигнал с выхода элемента 3 ЗАПРЕТ переноса схемы 6равнозначности.Окончательная сумма формируется при помощи схемы 9 окончательной суммы, котораясостоит из двух элементов 10, 11 ЗАПРЕТи схемы 12 ИЛИ.На меченый вход элемента 10 подводится сигнал с выхода схемы 8 ИЛИ младшего разряда - линии параллельного переноса, на запретный вход того же элементавыход элемента 7 ЗАПРЕТ данного разряда линии параллельного переноса. На запретный вход элемента 11 ЗАПРЕТ подводитсявыход схемы 8 ИЛИ данного разрядалинии параллельного переноса; на меченыйвход того же элемента - выход схемы 13ИЛИ, входы которой соединены с единичными выходами триггеров 1 и 2 регистров....

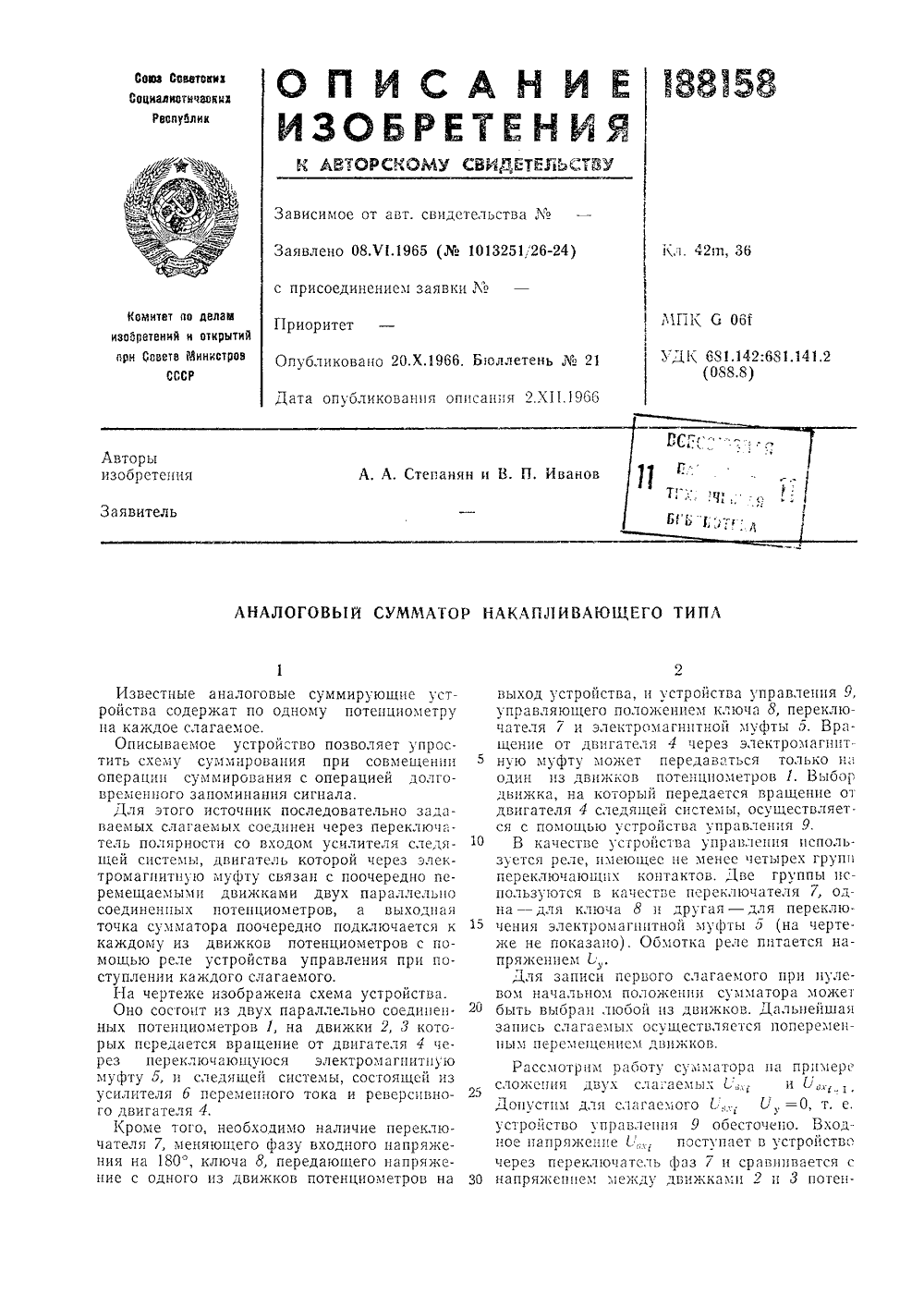

Номер патента: 188158

Опубликовано: 01.01.1966

Автор: Степан

МПК: G06G 7/14

Метки: аналоговый, накапливающего, сумматор, типа

...прн поступлении каждого слагаемого.На чертеже изображена схема устройства.Оно состоит из двух параллельно соединен. ных потенциометров 1, на движки 2, 3 которых передается вращение от двигателя 4 через переключдющуюся электромагнитну ю муфту б, и следящей системы, состоящей из усилителя б переменного тока и реверсивного двигателя 4.Кроме того, необходимо наличие переключателя 7, меняющего фазу входного напряжения на 180, ключа 8, передающего напряжение с одного из движков потенциометров на выход устройства, и устройства управления 9, управляющего положением ключа 8, переключателя 7 и электромагнитной муфты 5. Вращение от двигателя 4 через электромапштную му фту может передаватьсяодин из движков потенциометров 1, Выбор движка, на...
