Шарейко

Номер патента: 1420773

Опубликовано: 10.06.1996

Автор: Шарейко

МПК: B23Q 7/00

Метки: подачи

Устройство для подачи деталей, содержащее бункер с наклонным дном, транспортер, размещенный в дне бункера, снабженный отсекателями неправильно ориентированных деталей и выполненный в виде неподвижных и подвижных по круговой траектории пар пластин, расположенных под углом, превышающим угол наклона дна бункера, выполненного сходящимся к месту загрузки деталей на транспортер, отличающееся тем, что, с целью повышения надежности, подвижные и неподвижные пластины выполнены магнитными.

Номер патента: 1824563

Опубликовано: 30.06.1993

Авторы: Календерьян, Кучинский, Теслюк, Шарейко

МПК: G01N 25/18

Метки: полимеризации, процессе, характеристик

...чем в 3 - 4 точках).При реализации способа подогретые и смешанные в необходимых пропорциях компоненты заливают в теплоизолированную форму в которой расположены 3-4 термопары (причем необходимо расположить одну термопару в центре образца, а одну на поверхности, Охлаждаемой во второй фазе опыта). Через эвдлнные промежутки времени измеряют тс.г 1 вс;рвтуру центра, При достижении мя1: и лдиабэтической 10 15 20 25 30 температуры организуют теплоотвод от одной из поверхностей образца и измеряют распределение температур в различные моменты времени в образце и температуру этой поверхности,Затем по полученным в первой фазе эксперимента (до достижения адиабатической температуры) данным определяют порядок реакции, константу скорости реакции,...

Номер патента: 1748873

Опубликовано: 23.07.1992

Авторы: Календерьян, Михайлов, Шарейко

МПК: B03B 5/32, B22F 1/00

Метки: классификации, полидисперсных, порошков

...вращения центрифуги, остаются мелкие частицы, содержавшиеся в загруженной суспензии, Это приводит к увеличению степени полидисперсности порошков в указанных таблетках и необходимости осуществления значительного числа повторных циклов,Целью. изобретения является повышение эффективности процесса классификации полидисперсных порошков в стаканчиковой центрифуге за счет снижения его продолжительности путем уменьшения числа повторных циклов классификации; улучшения качества готовых по рошков путем уменьшения степени полидисперсности и повышения содержания в них основной фракции; выделения микропорошков размерами -7-+5, -5-+3, -3-1, -1-0 мкм,Способ классификации полидисперсных порошков, включающий загрузку суспензии исходного порошка в...

Номер патента: 1542608

Опубликовано: 15.02.1990

Автор: Шарейко

МПК: B01J 10/00, C10C 3/12

Метки: битума, гудрона, приготовления

...12 служит для выдачи битумапотребителям. На чертеже приборы контроля(указатель уровня жидкости, термометр, манометр, кран отбора проб, трубопроводыдля заполнения реакторного куба гудрономи запорная арматура), которыми оснащенаустановка, не показаны.Установка работает следуюшим образом.Сырой обводненный гудрон вводят в ре- ЗОакторный куб 1 в заданном количестве,после чего включают в работу установку 4 по обезвреживанию вредных выбро 1 сов в атмосферу, печь 5 дожига и нагнетатель 9 воздуха. Продукты сгораниятоплива в печи 5 дожига, проходя по на- З 5гревателю 6 гудрона, отдают тепло гудрону и проходящему через регистр 10 воздуху. Продукты сгорания через дымовуютрубу 7 поступают в атмосферу. Нагнетателем 9 воздуха через...

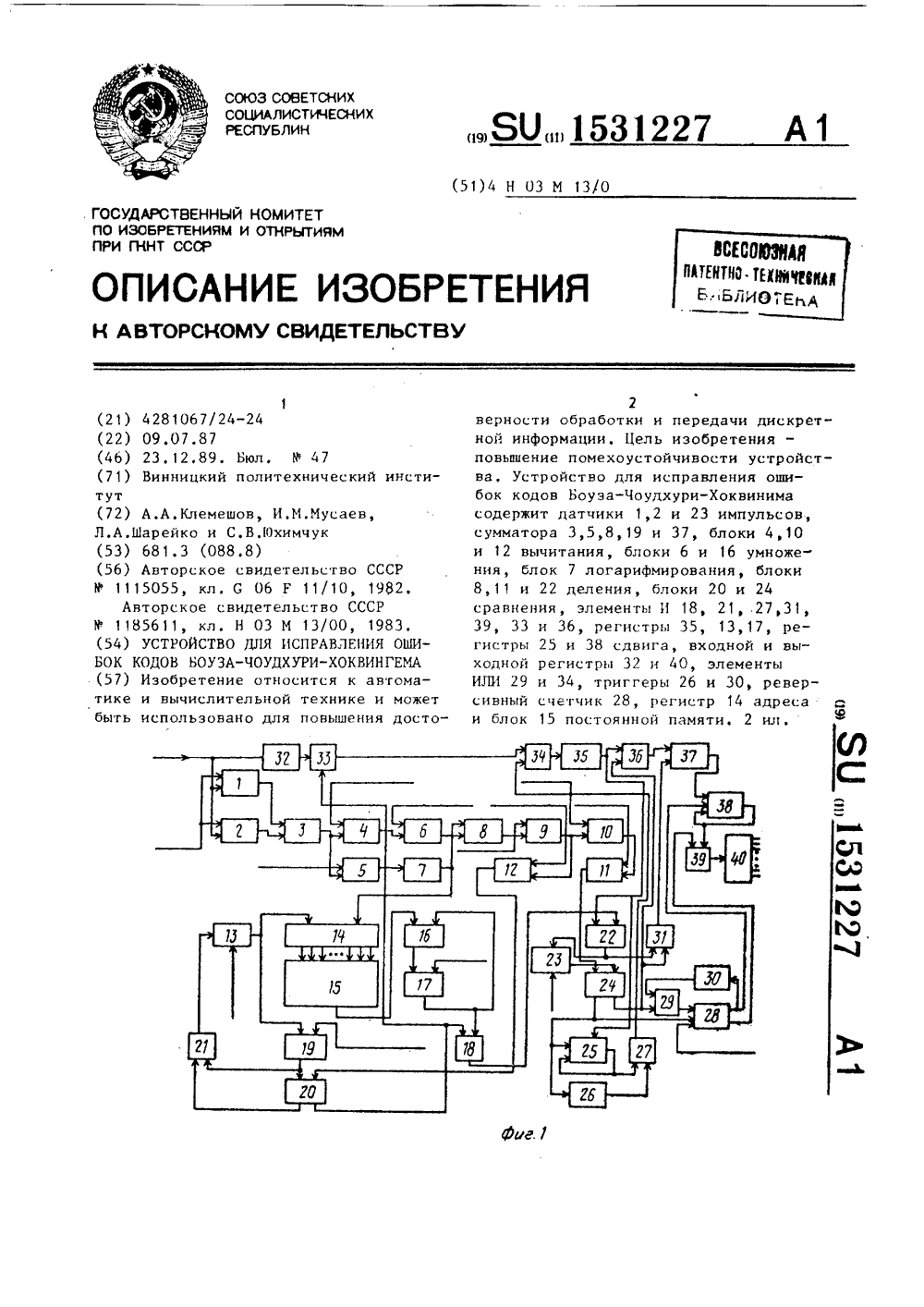

Номер патента: 1531227

Опубликовано: 23.12.1989

Авторы: Клемешов, Мусаев, Шарейко, Юхимчук

МПК: H03M 13/15

Метки: боуза-чоудхури, исправления, кодов, ошибок, хоквингема

...исправляемых ошибок с весом остатка от деления, В случае, если количество исправляемых ошибок меньше, чем вес остатка от деления, на первом Выходе блока 37 Меньше появляется сигнал, который подается одновременно на управляющий вход сложения счетчика 28, вход триггера 26 и на разрешающий вход регистра 25 сдвига на один разряд влево. После сдвига на один разряд влево с выхода регистра 25 кодовая комбинация подается на первый вход элемента И 27, Одновременно с выхода триггера 2 Ь разрешающий сигнал подается на второй вход элемента И 27. Этот сигнал обеспечивает подачу сдвинутой кодовой комбинации через элемент И 31 И 29 на вход регистра 25, с выхода которого сдвинутая кодовая комбинация подается одновременно на второй вход элемента И...

Номер патента: 1420242

Опубликовано: 30.08.1988

Авторы: Дудин, Шарейко

МПК: F04B 51/00

Метки: запаса, кавитационного, насоса, составляющей, статической

...8, расположенных в нижнейчасти 9 бачка 1, при этом жидкостьперемещается в направлениях, укаэанных стрелками (фиг. 1 и 2), обтекаяба ок 1, причем в динамике основнойпоток рабочей жидкости направляетсяк выходу 4 и далее во всасывающийтрубопровод 5 насоса (не показан).В зависимости от состояния жидкости в емкости 2 изменяются параметрыпаровой полости 7 бачка 1 и происходит смещение по высоте поверхности 12 раздела фаз бачка 1. При положительном надкавитационном давлении (подпоре), когда поступающая рабочаяжидкость переохлаждена, поверхность 12 раздела фаэ повышается, при этом насыщенные пары паровой полости 7 сжимаются, перегреваются и при дальнейшем эффективном отводе тепла к окружающей бачок 1 рабочей жидкостичастично конденсируются до...

Номер патента: 1311906

Опубликовано: 23.05.1987

Автор: Шарейко

МПК: B23Q 7/00

Метки: подачи

...Подвижные пластины 4 установлены свозможностью плоскопараллельного перемешени я по круговой траектории посредством цепной зубчато-эксцентриковой передачи 5, связанной с приводом 6.Подвижные 4 и неподвижные 3 пластиныснабжены неуравновешенными рычагами 7,размещенными на осях 8 с возможностьювыхода одного их плеча над уровнем пластин в направлении верхней части транспортера, т. е. по ходу перемешения деталей,В верхней части транспортера установленыотсекатели 9 неправильно ориентированныхдеталей.Устройство работает следующим образом,Детали, помещенные навалом в бункер 1,размешаются в его нижней части, в зонезагрузки транспортера. Г 1 ри помощи привода 6 и цепной зубчато-эксцентриковой передачи 5 подвижные пластины 4 транспортера,...

Номер патента: 1089611

Опубликовано: 30.04.1984

Авторы: Бачериков, Ворожко, Козак, Кузнецов, Кузьмин, Педос, Шарейко

МПК: G06F 3/147, G09G 3/28

Метки: информации, отображения, текстово-графической

...выходом элемента ИЛИ 28, Блок 9 отображения содержит дешиФраторы 65 и бб строк и столбцовр входы которых соединены с выходами счетчика 64 и сумматора 63 р а выходы через высоковольтные ключи 6 7 с матричной газоразрядной индикатор= ной панелью 68.Устройство работает следующим образом. Микроноситель инФормации с накопителем 1 поступает в считыватель 2, Доставка микроносителя осуществляется с помощью автоматических устройств (не показаны). В качестве счнтывателя 2 в данном устройстве наиболее удобен считыватель телевизионного типа на электроннолучевой трубке.Считыватель 2 преобразует аналоговую инФормацию, записанную на микро- носителе,в двухуровневый сигнал, например уровень "1" темные области, а уровень "0" светлые области. Для...

Номер патента: 1042204

Опубликовано: 15.09.1983

Авторы: Бачериков, Ворожко, Козак, Кузнецов, Кузьмин, Шарейко

МПК: H04N 1/40

Метки: передачи, сигнала, фототелеграфного

...подключенпервому входу коммутатора 5Выход коммутатора 5 соединен с первым вхо-, дом блока 6 кодирования., Выход первого сумматора 4 по модулю два подключен также к счетному входу первого счетчика 7. Выход первого счетчика 7 подключен к первому входу решаюшего блока 8, выход которого соединен с управляюшим входами коммутатора 5 иблока 6 кодирования. Выходы узла 1 сканирования и первого регистра 2 подключены к входам второго сумматора , 9 по модулю два. Между выходом первого сумматора 4 по модулю два и вто рьвн входом коммутатора 5 включен третий регистр 10 емкостью на одну строку. К третьему входу коммутатора 5 Н подключен выход второго регистра 3. К второму, третьему и четвертому входу решаюшего блока 8 подключены соот"0 ветственно...

Номер патента: 902315

Опубликовано: 30.01.1982

Авторы: Бачериков, Ворожко, Тандилашвили, Шарейко

МПК: H04N 1/40

Метки: кодирования, сигнала, фототелеграфного

...строк запоминают на время считыванияследующей строки. Одновременно подсчитывают число импульсов и сумму длительности всех импульсов сигнала сканируемой и результирующей строк. Послеокончания сканирования строки сравниваютчисло импульсов и сумму длительностивсех импульсов сигнала сканируемой ирезультирующей строк и кодируют сиг-нал той строки, у которой число импульсов меньше или, при совпадении числаимпульсов, сигнал той строки, у которойсумма длительности всех импульсовменьше,Устройство работает следующим образом.С узла 1 сканирования документасигнал строки поступает на запоминающее устройство 2, в котором происходит.запоминание сигнала строки на время,равное длительности сканирования однойстроки, и на сумматор 3, в...

Номер патента: 788411

Опубликовано: 15.12.1980

Авторы: Бачериков, Ворожко, Тандилашвили, Шарейко

МПК: H04L 25/05, H04L 7/04

Метки: коррекции, фазы

...задающий генератор 1, делитель 2 частоты, блок 3 выделения синхроимпульсов, входной триггер 4, элемент И 5 и дифференцирующий блок 6.Устройство работает следующим образом.Задающий генератор 1 генерирует счетные импульсы, поступающие на делитель 2 частоты, и вспомогательные импульсы, поступающие на элемент И 5. Делитель 2 частоты делит входную последовательность импульсов, с помощью блока 3 выделения синхроимпульсов формирует синхросигнал, С приходом информационного импульса входной триггер 4 устанавливается в состояние 1 и открывает элемент И 5. Вспомогательный импульс проходит через элемент И 5 и импульсом постоянного тока788411 Составитель Е. Прозоровская Техред А, Бойкас Корректор Л. Иван Тираж 729 Подписное ВНИИПИ Государственного...

Номер патента: 777882

Опубликовано: 07.11.1980

Авторы: Бачериков, Ворожко, Тандилашвили, Шарейко

МПК: H04L 25/05, H04L 7/04

Метки: коррекции, фазы

...блок 9 разрешения синхронизации и входной триггер 10.Устройство работает следующим образом, С включением аппаратуры счетчик 8 устанавливается в состояние разрешения синхронизации. Первый информационный импульс через элемент И 6 и элемент ИЛИ 5 поступает на блок 4 установки делителя частоты в исходное состояние, с выхода которого импульс поступает на установочные входы делителя 2 и счетчика 8, Следующийинформационный импульс придет на элемент И 7 в момент времени, когда на второй вход элемента И 7 поступит с блока 9 разрешения синхронизации сигнал разрешения синхронизации в виде импульса постоянного тока, длительность которого выбирается больше, чем флуктуация фазы между двумя информационными посылками в процессе работы. С выхода...

Номер патента: 721042

Опубликовано: 15.03.1980

Автор: Шарейко

МПК: A01K 47/06

Метки: вывода, инкубатор, пчеломаток

...семьи, где отсутствует матка, Пчес выступами 18 на задней стенке 19, слу-лй проходят через разделительную решетку, жащими для соединения приспособления 15 - кормят плодных маток и ухаживают за нис отсеками-клеточками 5, на бокбвыхстен ми.ках 20 корпуса 16 жестко закреплены трубки 21, на кбторые" надетьг плаСтмассовыеТехнико-экономические преимущества колпачки 22. Приспособление 15 снабжено - инкубатора состоят в том, что применение также -сетчатой выдвижной перегородкой 1 р его позволяет выводить пчеломаток в необ и движком 24. ходимом количестве без ущерба для пчелиПредлагаемый питомник используют сле- ных семей, сохранять в неограниченном кодующим образом. -личестве плодных маток без наличия нуклеДля вывода пчеломаток в инкубаторе...

Номер патента: 339907

Опубликовано: 01.01.1972

Авторы: Андреев, Шарейко

МПК: F15B 21/02, G05B 19/46

Метки: amp, fг-ff, fпs, irte, tilt, всесоюзная

...захват с гидро- цилиндром, поршневая и штоковая полости которого соединены с золотником подъема и с золотником опускания захвата, и механизм программирования, введен золотник заполнения, механизм программирования выполнен в виде емкости с плавающим поршнем, на штоке которого установлены конечные выключатели, емкость посредством гидроканала соединена с золотником заполнения и золотником опускания захвата, а на корпусе механизма программирования установлены две тптанги с зафиксированными в заданном положении упорами.Механизм прогтсобой модель об о позволяет исключить нео в организации обратных связ тить конструкцию устройства.На чертеже изображена схема устройства.5 Устройство состоит нз емкости 1, в которой находится плавающий...

Номер патента: 335103

Опубликовано: 01.01.1972

Авторы: Андреев, Ушеренко, Шарейко

МПК: B26D 1/42, B26D 1/547, B28B 11/14 ...

Метки: бруса, глиняного, резки

...участках в зоне реза 1 (фиг. 2), в зоневыхода струны из бруса 11 и в верхней части П 1 входят в зацепление со звездочками.В этих зонах расположены обратные на 5 правляющие 10 и 11, препятствующие отжатию цепей при выходе в зацепление со звездочками.Струны 12 закреплены в полы.; осях Втулочно-роликовых цепей прц поОщи шайб 1 о,10 Устройство,для резки глиняного бруса работает следующим образом,При подаче глиняного бруса ца приемиыйтранспортер, последний начиняет перемещаться и одновременно синхронно с ним привод 115 начинает вращать звездочки 1, которые пакодятся в цевочном зацеплешц с двумя ветвями трехрядных втулочно-рол;ковыпх цепейи поэтому цепи со струнами 1., с равномсрнои скоростью 11 ачн т Оокаы Вать 1 цеки кор 20 пуса 5,...

Номер патента: 210289

Опубликовано: 01.01.1968

Авторы: Давидович, Казаков, Майоров, Шарейко

МПК: B23K 11/10, B23K 11/36, E04C 5/00 ...

Метки: арматурных, контактной, сварки, сеток, точечной

...19 и пневмоцилиндра 20.Механизм подачи поперечных стержней снабжен дополнительным пневмоцилиндром 21 с упором 22, служащим для ограничения хода поршня 23 со штоком 24, обеспечивающего подачу коротких стержней 25.Машина работает следующим образом. Бортовой продольный стержень 4 подается под сварку управляемым цанговым захватом 3. Для образования выреза до очередного хода траверсы 2 продольной подачи в пневмоцилиндр 6 управляемого цангового захвата 3 подается сжатый воздух, Поршень 10, сжимая пружину 11, нажимает на патрон 7, заклинивающие шарики 8 отводятся по конической части корпуса 5 и освобождают бортовой стержень 4. В это время сжатый воздух подается в пневмоцилиндр 21 ножниц 12. Шток 19 с пальцем 18, передвигаясь по пазам 16...

Номер патента: 87098

Опубликовано: 01.01.1950

Автор: Шарейко

МПК: A01K 47/00

Метки: улей, четырехсемейный

...общая магазинная коробка 2, накрываемая сверху двухскатной крышкой 4. В каждом гнезде имеются две вставнь 1 е доски 5, служащие для отделения свободного пространства в гнезде прп удалениичасти рамок б, Над гнездами устанавливается стойка 3 с набором рамок 9. Каждое гнездо имеет два летка 7, которые расположены для всехчетьрех гнезд в одной передней стенке улья. Причем один из них служит для влета и вылета пчел, второй, расположенный вверху в торцовойчасти улья, предназначен для вентиляции и закрыт металлической сеткой. Летки 7 раскрашены в различные цвета для лучшей ориентировкипчел различных семей,Мо 8098С целью регулирования воздушного режима внутри улья, леток, служащий для влета и вылета пчел, снабжен задвижкой 8,...
