Кутафьев
Декодер
Номер патента: 1522410
Опубликовано: 15.11.1989
Авторы: Замчевский, Золотарев, Кутафьев, Лоянич
МПК: H03M 5/12
Метки: декодер
...Причем первый элемент задержки 9 создает задержку сигнала на 0,35 45интервала одного символа входной последовательности. Таким образом Р-триггеры 1 и 2 реагируют только на Фронтвходной последовательности, находящийся на границе интервалов смежных 0символов и не реагирует на фронт,находящийся в середине этого интервала,Второй элемент задержки 10 и элементИСИ 7 ОЧАЮЩЕЕ ИЛИ 11 вырабатывают короткие импульсы по каждому фронту55входной последовательности. (Фиг,2 д),На выходе элемента И-НЕ 12, соединенного с В-входом второго ВЯ-триггера5 (Фиг.2 е), образуется последовательность коротких импульсов отрицательной полярности, совпадающих по фазес Фронтами входной последовательности, находящимися на границе интервалов одного символа. На...
Цифроаналоговый преобразователь с самоконтролем
Номер патента: 1398100
Опубликовано: 23.05.1988
Авторы: Замчевский, Золотарев, Кутафьев, Фролов
МПК: H03M 1/66
Метки: самоконтролем, цифроаналоговый
...аналоговый сигнал, сОответствующий преобразуемому коду.В режиме метрологического контроля по входным шинам 8 поступает нулевой код. Переключатели 4 и 5 находятся на первом этапе контроля в положе"3 139810 нии, указанном на чертеже. На информационный вход (и+1)-го разряда блока 7 с выхода элемента НЕ 10 поступает логическая единица. Сигнал развертки кода, поступающий по шине 9, приводит к появлению логических единиц на выходах и-го и (и)-го разрядов блока 7 которым вследствии инверсного включения соответствуют 10 веса +1 и -1 и соответствующие величины сигналов на первом и втором выходах блока 3. На выходе сумматора 2 и на входе элемента 1 допускового контроля должен при этом сохраниться 15 нулевой сигнал.При отклонении реальных весов...

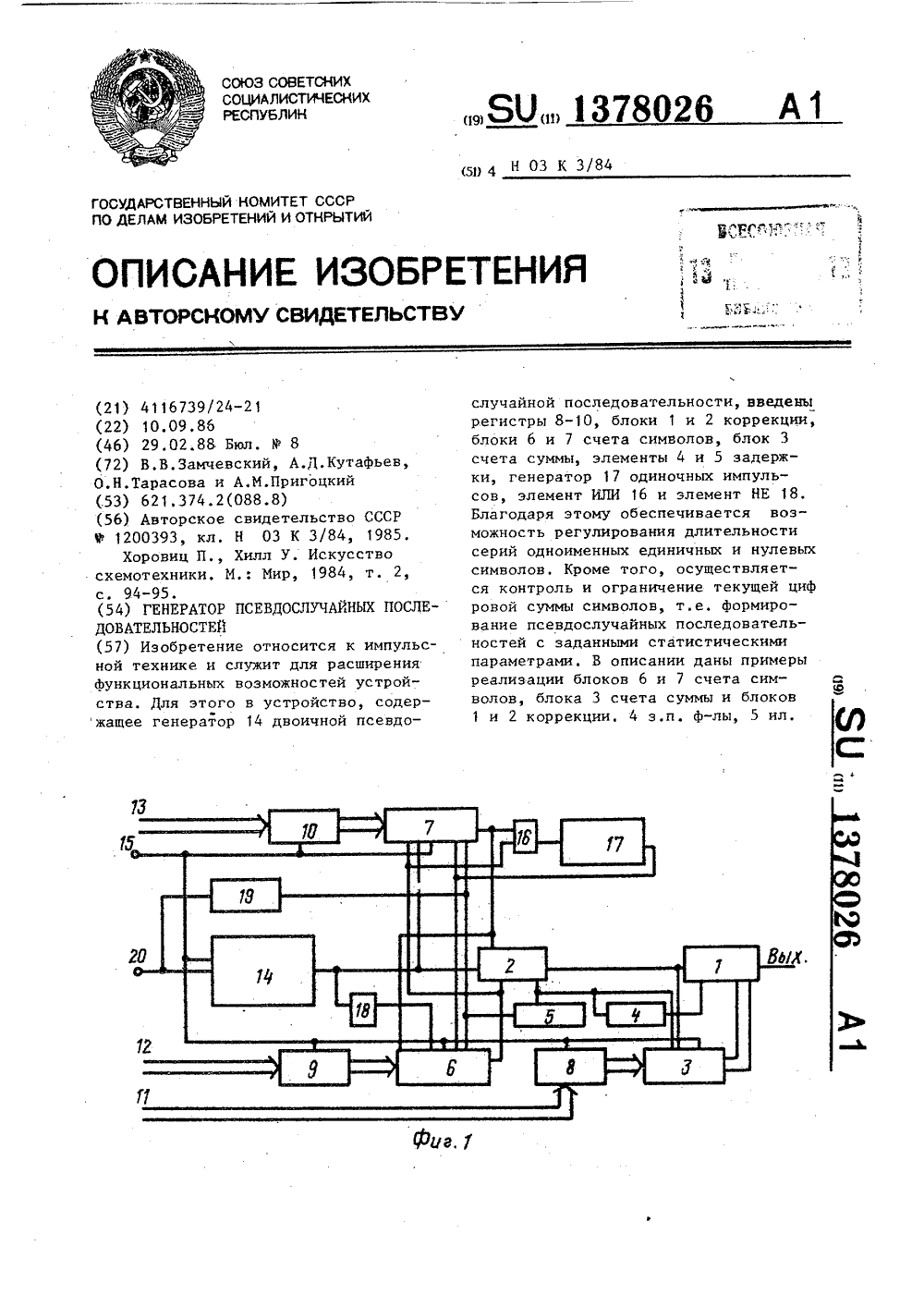

Генератор псевдослучайных последовательностей
Номер патента: 1378026
Опубликовано: 28.02.1988
Авторы: Замчевский, Кутафьев, Пригоцкий, Тарасова
МПК: H03K 3/84
Метки: генератор, последовательностей, псевдослучайных«
...его выходе появляется сигнал "1", обеспечивающий запись в него начальных условий, а также поступающий (через35 элемент ИЛИ 16) на вход генератора 17 одиночных импульсов, импульс с выхода которого обеспечивает перезапись информации с регистра 10. Одновременно сигнал "1" с выхода переноса счетчика 21 импульсов блока 7 счета символов, т.е. с выхода последнего, поступает на вход элемента ИЛИ 24 блока 6 счета символов и далее на вход его элемента И 23, на втором входе которого присутствует сигнал е "1", что обеспечивает режим счета в счетчике 21 импульсов, содержимое которого уменьшается на единицу по каждому импульсу с выхода генератора 1750 одиночных импульсов. Работа блока 6 счета символов аналогична работе блока 7 счета символов, но...
Устройство регенерации цифровых сигналов
Номер патента: 1350843
Опубликовано: 07.11.1987
Авторы: Замчевский, Золотарев, Круподерова, Кутафьев, Фролов
МПК: H04L 25/52
Метки: регенерации, сигналов, цифровых
...знака записывается знаквходной информационной последовательности ("1" "+" "0" "-"), а в счетчик28 или 29 блока счетчиков 9 - кодчисла 2,Как.только в один из счетчиковзаписывается код двойки, на его выходе переноса появляется единица,которая поступает в Формирователь 10выходного кода на элементы И 35 и 36и разрешает прохождение знака наэлемент И - ИЧ - НЕ 37. Кроме того, сигнал с выхода счетчиков поступает навходы триггера 19, элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 18 элементы И 25 и 26 блока8 управления. При помощи этих эле 1350843ментов производится поочередное подключение сигнала тактовой частоты к вычитающим входам счетчиков 28 и 29 блока счетчиков (фиг, 6 к, л). После5 прохождения второго тактового импульса счетчик 28...
