Демьянюк

Номер патента: 1741176

Опубликовано: 15.06.1992

Авторы: Андреев, Бохонко, Демьянюк, Калынюк

МПК: G11C 27/00

Метки: аналоговое, запоминающее

...при большой емкостной нагрузке без подключения дополнительного корректирующего конденсатора,При переключении устройства в режимхранения первый, третий и четвертый ключи б, 8 и 9 размыкаются, а Второй и пятый 7 и 10 - замыкаются, При этом общая обратная связь через делитель.3 напряжения размыкается. Первый усилитель охватывается обратной связью через запоминающий конденсатор 11 и ключ 7, а второй через ключ 10. В результате выходное напряжение, запомненное на конденсаторе 11, оказывается приложенным между инвертирующим входом первого усилителя 1 и его выходом, что препятствует изменению выходного напряжения относительно значения, сформировавшегося на момент Гереключения ключей, Так как к неинвертируащему входу первого усилителя 1...

Номер патента: 1695392

Опубликовано: 30.11.1991

Авторы: Андреев, Березовский, Бохонко, Демьянюк

МПК: G11C 27/00

Метки: аналоговое, запоминающее

...на несколько порядков величины по отношению.к режиму выборки. Врезультате напряжение на выходе усилителя 8 в режиме хранения близко к нулю и,следовательно, близка к нулю погрешностьпрохождения входного сигнала на выходустройства. В предлагаемом устройстве так же, как и в прототипе, близка к нулю коммутационная погрешность устройства из-за того, что напряжения на входах и выходах ключей 3 и 4 не зависят от входного напряжения уст 20 25 30 35 40 50 55 ройства и близки к нулю. В то же время предлагаемое устройство позволяет достичь более высокого быстродействия,что можно объяснить, рассмотрев его передаточную функцию в режиме выборки: где тт - постоянная времени, соответствующая частоте единичного усиления ОУ 6 ий 1 о - сопротивление...

Номер патента: 1674266

Опубликовано: 30.08.1991

Авторы: Андреев, Бохонко, Демьянюк, Калынюк

МПК: G11C 27/00

Метки: аналоговое, запоминающее

...101 Изобретение относится к автоматике ивычислительной технике и может быть использовано для предварительной дискретизации аналоговых сигналов прианалого-цифровом и реобразовании. 5Целью изобретения является повышение точности устройства,На чертеже приведена функциональнаясхема устройства.Устройство содержит резистивный делитель 1 напряжения, ключи 2-5, операционный усилитель 6, накопительный элементна первом конденсаторе 7 и корректирующий элемент на втором конденсаторе 8.Устройство работает следующим абразом.В режиме выборки замкнуты ключи 3-5,а ключ 2 разомкнут. Операционный усилитель (ОУ) 6 работает в режиме инвертирующего усилителя, коэффициент усиления 20которого определяется отношением сопротивлений Кос/Квх у резисторов делителя...

Номер патента: 1589395

Опубликовано: 30.08.1990

Авторы: Андреев, Бохонко, Демьянюк, Калынюк

МПК: H03M 1/48

Метки: аналого-цифровой

...напряжения уровнем "1" и длительностью, равнОй времени ВыборкиАЗБ 2, Этот сигнал поступает на В.вход распределителя 17 для установкиузлов последнего в исходное состояние и через элемент 16 на пятый выход блока 10 и, следовательно, на управлякций вход АЗБ 2 для выборки сигнала 11, поступающего на вход АЗБ 2.Одновременно импульс напряжения формирователя 12 поступает через элемент15 на вход формирователя 14, на выходе которого и на пятом выходе блока10 вырабатывается импульс напряжения11 Нуровня 0 и длительностью, достаточной для запуска ЗНК 7, после окончания импульса формирователя 12. Далееблок 10 находится в режиме оядщаниядо наступления сигнала на его первый 25вход от ЗНК 7.С поступлением на первый вход перепада...

Номер патента: 1560420

Опубликовано: 30.04.1990

Авторы: Андрейченко, Байрамов, Васильев, Демьянюк, Мамедниязов, Объещенко, Тимошина, Трембицкий, Цесельский, Шахпендерян, Штамбург

МПК: B28B 11/24

Метки: железобетонных, тепловлажностной

...и под влияниемсилы тяжести стекает в испарительную зону тепловой трубы 8, Между зо-.нами испарения и конденсации тепловой трубы 8 расположена горизонтальная перегородка 6. Такимобразом, тепловая труба 8 можетутилизировать лучистую энергию солнца, Когда отсутствует солнечнаярадиация (в вечернее и ночное время)или ее недостаточно, нагрев воды осуществляется за счет аккумулирующихсвойств ТАМ, накопившего достаточноеколичество тепла, во время "термосной" работы камеры, Когда температура воды в емкости 4 достигнет необходимых пределов, открывают задвижку 20, включают насос 16, которыйнаходящуюся в камере 2 нагретую водупо трубопроводу через нагревательныйбак 15 подает в трубопровод,17 и .вдиФФуэор 18, где сечение значительноменьше,...

Номер патента: 1539966

Опубликовано: 30.01.1990

Авторы: Андреев, Басараб, Демьянюк, Калынюк

МПК: H03G 11/00

Метки: усилитель-ограничитель

...за пределы заданного диапазона значений независимо от уровня входного сигнала. При этом основной усилительный элемент - операционный усилитель - остается в оптимальном линейном режиме работы. 15 Для правильной работы устройстваего элементы должны отвечать определенным требованиям, КоэФфициентусиления усилителя-ограничителя оп"ределяется параметрами цепи отрицательной обратной связи 2, В зависимости от других требуемых характеристик устройства в качестве активного элемента выбирается транзисторбиполярный полевой с р-п-переходом, 25 полевой с изолированным затворомтого или иного типа проводимости.Дополнительно могут быть включенытретий резистор 7 и второй источник8 смещения. Например, если требуется.точно задать уровни...

Номер патента: 1524178

Опубликовано: 23.11.1989

Авторы: Бохонко, Демьянюк, Калынюк, Матвиив

МПК: H03M 1/48

Метки: аналого-цифровой

...регистра 9 формируется код Я" , а на выходе СС регистра 9 и соответственно на втором входе третьего элемента ИЛИ-НЕ 19 устанавливается уровень лог. "О". При совпадении уровней лог. "О" на обоих входах третьего элемента ИПИ-НЕ 19 на вьмоде последнего и на выходе блока 5 управления устанавливается уровень лог. "1", указывающий потребителю наличие достоверных данных на выходе данных устройства. 5 15241ной установки регистра 9, которыйпри совпадении уровня лог. "О" на выходе начальной установки и положительного перепада напряжения очередноготактового импульса на входе такто 5вьм импульсов устанавливается я исходное состояние: выход Я - уровеньлог О р выходы Ц,у 1 1 Я у С(фуровень лог, "1". По окончании им Опульса заканчивается запись...

Номер патента: 1445974

Опубликовано: 23.12.1988

Авторы: Аксельрод, Ананьев, Андрейченко, Болтинский, Гусев, Демьянюк, Медовский, Подлесных, Щелоков

МПК: B28B 5/04

Метки: железобетонных, комплекс, производству, технологический

...смеси верхнего слоя сФормовочной машиной 36, отделки поверхности с заглаживающей машиной 37. Туннельные пропарочные камеры 4связаны с линиями 3 формования передаточными тележками 38.Линии 5 сборки объемных каркасовс кондукторами, контейнеры 39 исходной арматуры и транспортерьг.накопители для подачи объемных каркасовк постам укладки в Формы расположенына камерах 4.На камерах термообработки расположены также установки приготовленияфактурного раствора 29, вспениватель34, композиционный смеситель 35 утеплителя, а также линия 40 съема, чист"ки, смазки и установки проемообраэователей.Технологический комплекс работаетследующим образом,Арматурная сталь поступает на линии 1 изготовления арматуры по видамобработки. На линиях и станках...

Номер патента: 1421353

Опубликовано: 07.09.1988

Авторы: Библиев, Демьянюк

МПК: A61N 1/36

Метки: кардиостимулятор, радиочастотный

...5, тем больше поглощение отрицательных полуволн радиочастотного генератора 3, формирующих стимулирующий импульс, а соответственно и больше значение тока, протекающего через антенну 4. Амплитудные значения положительных полу- волн в этом случае практически не меняются и остаются такими же, как при работе передатчика на холостом ходу без нагрузки.При удалении антенны 4 от места расположения приемника 5 происходит обратный процесс, при котором значение амплитуды отрицательных полуволн и разность между ними стремятся к нулевому (минимальному) значению. 10 15 20 25 30 35 40 45 50 Формула изобретения Радиочастотный кардиости мул ятор, содержащий последовательно соединенные задающий генератор, модулятор и радиочастотный генератор,...

Номер патента: 1409288

Опубликовано: 15.07.1988

Авторы: Бельгов, Библиев, Демьянюк, Требунских

МПК: A61N 1/362

Метки: кардиостимулятор

...им функции. Так, если вновь установленное задатчиком 1 частоты значение частоты больше, чем значение частоты,40 которое было ранее записано в регистр 8, арифметический блок 7 производит арифметическое сложение содержимого регистра 8 с кодом, определяющим величину увеличения частоты, заданным задатчиком 9 приращений частоты. По срезу сигнала с выхода делителя 3 частоты импульсов результат арифметического сложения записывается в регистр 8 и затем вновь поступает на первый вход компаратора 5 и второй вход делителя 3 частоты.Описанный процесс продолжается до тех пор, пока не будет достигнуто равенство заданного задатчиком 1 частоты и записанного в регистра 8 ко дов. При равенстве кодов дешифратор 6 формирует сигналы настроечных...

Номер патента: 1296953

Опубликовано: 15.03.1987

Авторы: Демьянюк, Евланов, Желбаков, Николайчук, Попов, Шумаров

МПК: G01R 19/00

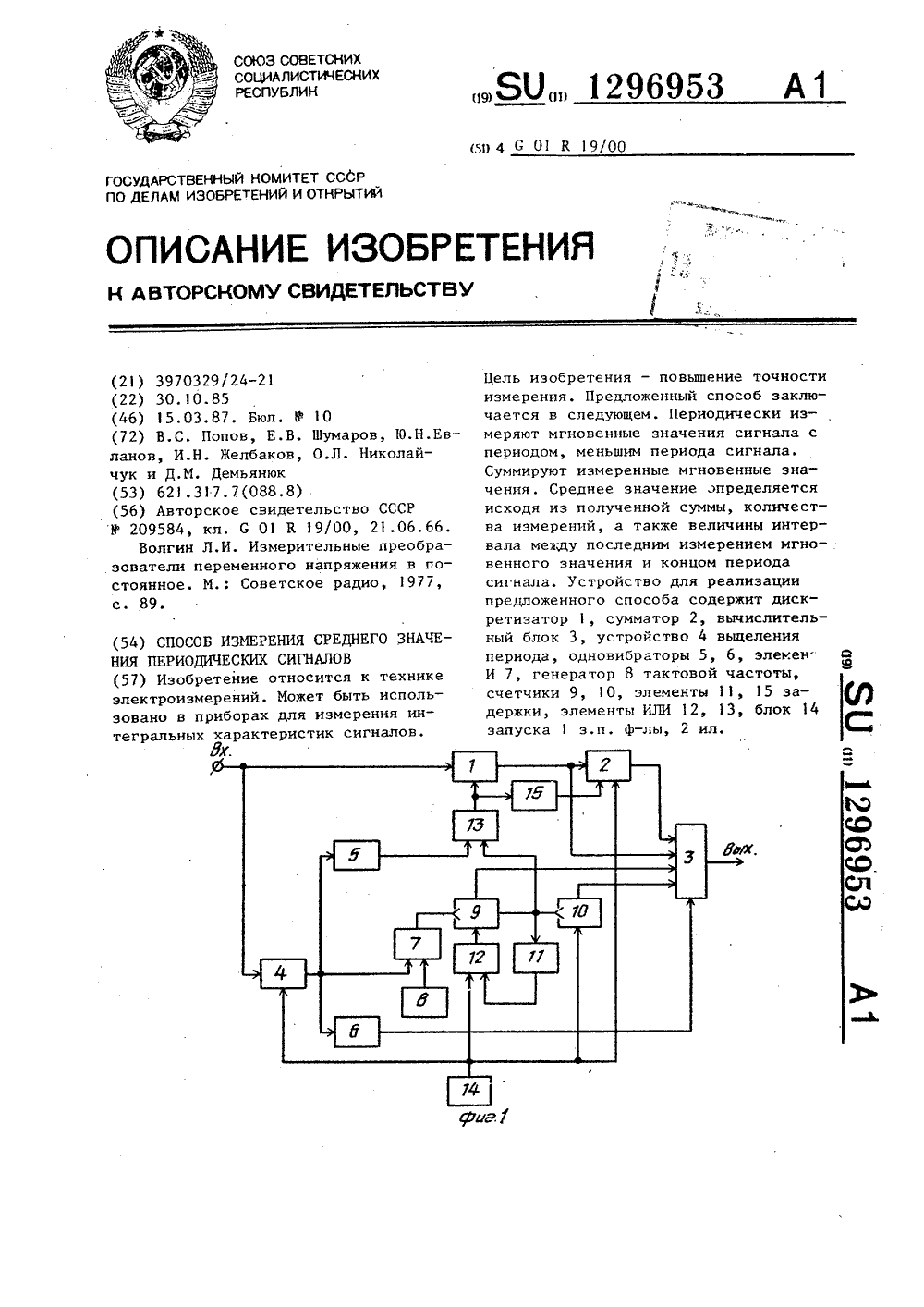

Метки: значения, периодических, сигналов, среднего

...анализа выражения (1) и (2) представим соответственно в следующем виде:11 55ч, -- -Е ч. + (д.-1) ч 3 (4)и+дп 1о Ч, Ч + Ч +3 129695 лителя 25, Выход делителя 25 является выходом устройства.Для реализации вычислений вычислительный блок 3 должен содержать пятое устройство выборки хранения (не пока вано), информационный вход которого должен быть подключен к выходу дискретизатора 1, а управляющий вход - к выходу одновибратора 5.Сущность способа измерения среднего значения периодических сигналов заключается в следующем.Начиная от начала периода сигнала измеряют его мгновенные значения Ч, с периодом Т . Последнее мгновенное 15 значение измеряют через интервал времени аТ с Т после измерения предпоследнего мгновенного значения Ч Измеряют...

Номер патента: 1260490

Опубликовано: 30.09.1986

Авторы: Демьянюк, Егоров, Лысков, Огородников, Степанов

МПК: E04B 1/343, E04H 5/02

Метки: песка, сборно-разборный, склад, щебня

...опертым на консольные выступы крепежных устройств 36, причем балки 35 служат одновременно для обеспечения продольной жесткости эстакады 3.Ограждающие конструкции 4 покрытия склада выполнены раздвижными из легких, например, пневмонесущих конструкций с подвижной опорной частьк) 37 арок 13 в виде катковых опор, снабженных натяжным механизмом 38 открывания и закрывания ограждающих конструкций 4.Разделительные стенки 39 в отсеках также выполнены сборными, например, в виде металлических профилированных элементов или досок, а торцовые стены 40 склада выполнены из трехслойных панелей типа Сэндвич с утеплителем.На объекты строительства сборно-разборный склад поставляют в виде комплекта технологического оборудования, строительных конструкций и...

Номер патента: 1155810

Опубликовано: 15.05.1985

Авторы: Демьянюк, Курзель, Меламуд, Миськив

МПК: F16H 21/44

Метки: движения, механизм, преобразования, прямолинейного

...1 сих с)верхнс,втс 1 О К 1.й сре,я".; )Нс 1 Т С В - К Р И ВГ " Р " 1Ц Н : С,1: 1а1 РВ.-. НЬ,Я 51)ЧС Я ОР 1 .11 сзст 1)ансте с)лнжньх эс 1: .: О.оесо.:ьз,.Я 1 я .;оите Н 1:цанрЗВЛЯЮНИХ , Срзйс ",: б;нерхности злом нтс. и )ц,; чавц1, , К;)с)с. Го) . ;) р б,. Г 1 З СИ. 1 1 Я Сг,Сц МХ,РЗ Д -: г 1-Яа.)ЦТЬ БЬ 1 с:): с : И 1Р ХЗ 111 ",Осипод чзом 1 .1 еьд, 11 одви кньми и непо;1 вижцыми элементами симметрич но оси 7 установлены подвижные Роликовые опоры 12 и 13. Каждая опора 12 и 13 имеет цо кРайней мере лва 5 ролика 14 и 15 (фиг. 2 и 3), Ролики устацов 11 ены на одной оси с возможностью поворота относительно друг друга, Между роликами 14 и 15 установлены подшипники , . Ролик 14 кон тактирует с рабочими поверхностями подвижного 2 и...

Номер патента: 1099140

Опубликовано: 23.06.1984

Авторы: Акопян, Демьянюк, Меламуд, Соботик, Цыцив, Шишкина

МПК: F16D 55/224

Метки: дисково-колодочный, тормоз

...с возможностью свободного перемещения3 1099 вдоль оси тормозного диска 1 по поверхности жестко закрепленного к поворотному кулаку 4 цилиндра 5.В суппорте 3 с возможностью взаимодействия с его внутренней цилиндрической поверхностью размещен силовой привод 6, выполненный в виде емкости, выполненной из незамкнутой гибкой оболочки вращения, имеющей питающие отверстия в виде штуцера 7, 1 О герметически связанной по торцу с жестким дисковым элементом 8, который с помощью штока 9 жестко соединен с промежуточным силовым элементом 10, взаимодействующим с тормозными колодками 11 с фрикционными накладками 12, установленными в направляющих державки 13. Внутренний диаметр дискового элемента 8 выполнен с утолщением, в котором предусмотрены одна...

Номер патента: 1031447

Опубликовано: 30.07.1983

Авторы: Демьянюк, Ефимов, Кочетков, Кудинов

МПК: B01D 3/42

Метки: многокомпонентных, процесса, ректификации, смесей

...блоком,связанным с клапанами подачи Флегье в промежуточную и последнюю колонны и подачи сырья в первую колонну.На чертеже приВедена схемй пред лагаемого устройства.Устройство содержит ректифика ционные колонны 1-3, вычислительнь 1 й блок М, электропневмопреобразователь 5, клапан 6 на линии подачи Флегмыв последнюю колонну, датчик 7 каВНИИПИ Заказ 5257/2Филиал ППП "Патент", г, У чества целевого продукта, электропневмопреобраэователь 8, клапан 9, на линии подачи Флегмы в промежуточ- ную колонну, датчик 10 качества промежуточной коломны, электропневмопреобразователь 11, клапан 12 на линии подачи легмы в первую колонну, датчик 13. качества первой колонны, электропневмопреобразователь 14,клапан 15 .на линии подачи сырья в:первую...

Номер патента: 982948

Опубликовано: 23.12.1982

Авторы: Демьянюк, Нагорняк, Старинский

МПК: B60T 8/18

Метки: средства, тормозная, транспортного

...камерами 12. Поршень 3 образует скорпусом 2 полость 13, которая связана с тормозными камерами 12 черезотверстие 14, а через отверстие 15в кольцевом седле 16 на торце корпуса 2 осуществляется ее связь с выходом регулятора 1.При торможении сжатый воздухподается к регулятору 1 тормозныхсил и через отверстие 10 в полость 8пневматического переключателя. Одновременно давление, преобразованноев регуляторе 1, через отверстие 15поступает в полость 13 и далее черезотверстие 14 - в тормозные камеры12. При служебных торможениях, когдадавление, поступающее от тормозногокрана в полость 8 меньше максимального, поршень 4 прижат к седлу 7 засчет усилия пружины 6,Поэтому на всем диапазоне служебных торможений давление в тормозныхкамерах 12 равно...

Номер патента: 944559

Опубликовано: 23.07.1982

Авторы: Демьянюк, Мазурик, Мельник

МПК: A61B 17/02

Метки: ранорасширитель

...вид сбоку; на фиг. 2 - то же, вид сверху.Ранорасширитель содержит две шарнирно соединенные бранши 1, выполненные в виде дуг переменной кривизны с изогнутыми подпружиненными рукоятками 2 и кремальерным замком 3. На рабочих губках бранш 1, в плоскости, перпендикулярной плоскости губок, укреплены фиксирующие 5 элементы в виде прямолинейных игл 4. Применяют расширитель следующим образом. Прямолинейными иглами 4 прокалываюткожу и глубжележащие ткани у краев раны, затем сводят рукоятки 2. При этом бранши 1 разводятся в стороны, а фиксированные в коже иглы 4 разводят края раны до необходимых размеров. Замком 3 ранорас ширитель удерживается в раскрытом положении. Для снятия ранорасширителя открывается замок 3, разводятся рукоятки 2, из кожи...

Номер патента: 941230

Опубликовано: 07.07.1982

Авторы: Демьянюк, Нагорняк, Старинский

МПК: B60T 8/18

Метки: пневмоподвеской, средства, тормозная, транспортного

...3 и полость 11, сообщенную через отверстие 12 с задним тормозным контуром. Регулирование давления в полости 7 производится с 45 помощью клапанного узла, состоящего из впускного клапана 13, установленного на поршне 2, выпускного клапана 14, установленного на следящей втулке 15, имеющей вентиляционное отверстие 16 и кине мати чески связанной с промежуточным узлом, причем тарелки впускного и выпускного клапанов соединень штоком 17. На штоке 17 закреплен штифт 18, установленный с зазором относительно втулки 19 55 прижимной пружиной 20 к торцу следящей втулки 15. Пружина 21 служит для прижатия тарелки выпускного клапана 14 к торцу следящей втулки 15. Полость 11 отсечного устройства сообщена через гибкую 50 трубку 22, имеющую дроссель 23, с...

Номер патента: 924596

Опубликовано: 30.04.1982

Авторы: Балабин, Демьянюк, Козицкий, Рылик

МПК: G01R 19/22

Метки: действующего, значения, линейный, переменного, постоянное

...каждый из которых состоит из, двух нагревателей и терморезистора, основной дифференциальный операционный усилитель, выход которого соединен с вы-, ходной шиной, первый ограничительный резистор, первый вывод которого через один из нагревателей второго терморезистивного преобразователя соединен с общей шиной, другой нагреватель которого включен параллельно с одним из нагревателей первого терморезистивного преобразователя, другой нагреватель которого через второй ограничительный резистор подключен к. входной шине, а также первый и второй масштабные преобразователи, первый дополнительный дифференциальный операционный усилитель, выход которого подключен к общему выводу параллельно соединенных нагревателей первого и второго терморезистивных...

Номер патента: 908633

Опубликовано: 28.02.1982

Авторы: Демьянюк, Нагорняк, Старинский

МПК: B60T 8/18

Метки: средства, тормозная, транспортного

...подвода воздуха от тормозного крана и отверстиями 4 для отвода воздуха к тормозным камерам. В корпусе 1 расположен поршень 5 с выпускным клапаном 6 и ребрами 7. Диафрагма 8 крепится к поршню 5 и корпусу 1, с которыми образует полость 9, сообщенную отверстиями 10 с полостью 11, образованную нижней поверхностью поршня 5 и корпусом 1, Подвижное седло 12 выпускного клапана шарнирно соединено с серьгой 13 рычага 14, который через резиновую втулку 15 связан со штоком 16 промежуточного узла. Промежуточный узел включает корпус 17, изготовленный в виде двух соосно расположенных пневмоцилиидров разного внутреннего диаметра, в которых расположены поршни 18 и 19, образующие с корпусом по лости 20 и 21. Поршни 18 и 19 связаны между собой частью...

Номер патента: 887309

Опубликовано: 07.12.1981

Авторы: Демьянюк, Кобылянский, Нагорняк, Старинский

МПК: B60T 13/28

Метки: пневматическая, тормозная

...устройствами 11. Разность рабочих площадей над поршнем в задающей полости 27 и под поршнем в рабочей полости 32 позволяет использовать в управляющем контуре тормозной системы пониженное давление,Пневматическая тормозная система работает следующим образом.Сжатый воздух от источника 1 по трубопроводу 2 через регулятор 3 давления, влагомаслоотделитель 4, защитный клапан 5, трубопроводы 6, аккумуляторы 7 энергии поступает во впускной канал 26 дифференциального ускорительного клапана 9. Одновременно сжатый воздух от защитного клапана 5 по трубопроводу 12, через энерго- аккумулятор 13 поступает в понижающий редуктор 14, затем сжатый воздух пониженного давления по трубопроводу 15 поступает к управляющему органу 16.При торможении...

Номер патента: 862080

Опубликовано: 07.09.1981

Авторы: Андрусяк, Баяндин, Демьянюк, Храмов

МПК: G01R 19/22

Метки: переменного, постоянное

...ния в переменное). вателя будет отсутствовать, т.е. 3 =0 Таким образом, преобразователь пеВыбором величины напряжения Ео источ- Ременного напряжения в постоянное обланика опорного напряжения 4 обеспечи- дает более высокой точностью преобравается такой исходный температурюй 2 О зования в широком диапазоне частот режим работы ДТП 2, при котором его по сравнению с прототипом. рабочая точка находится на оптимальном по линейности и чувствительности Формула изобретения участке вольтамперных характеристик.Под воздействием измеряемого иеРе Преобразователь переменного наменного напряжения в нагревателе 2пряжения в постоянное, содержащий возникает дополнительный нагРев. в дифференциальный термокомпаратор, результате которого термо-ЭЛС 1-1 по...

Номер патента: 859712

Опубликовано: 30.08.1981

Авторы: Глобчак, Демьянюк, Мыськив

МПК: F16D 65/22

Метки: механизм, тормозной

...ними ролики - в виде зубчатых колес.На фиг. 1 изображен предлагаемый тормозной механизм; на фиг. 2 - сечение А-А на фиг. 1. сключение обойазжимного усттр В этом случае возможно и мы роликов из конструкции р ройства. Разжимное устройство тормози низма работает следующим образо На клин 1 действует усилие от т 1 камеры, которое заставляет клин 1 ся вверх. Движение клина приводит нию роликов 2, которые в свою оче мещают колодки 3 и прижимают и бану тормозного механизма. Проск ние в узле клин-ролик-толкатель вс зубчатого зацепления отсутствует. Наличие зубчатого зацепления тов клинового разжимного устройстого мехам.ормозной двигатьк вращередь перех к бара- альзыва- ледствие элеменва обес 1 Изобретение относится ию, в частности для тормож...

Номер патента: 849085

Опубликовано: 23.07.1981

Автор: Демьянюк

МПК: G01R 19/22

Метки: действую-щего, значения, линейный, напряженияв, переменного, постоянное

...соединен с его выходом, инвертирующий и неин.вертируюший вход оснго уевиел под ключены к выходам второго дополнительного усилителя и источника опорного напряжения ,соответственно, а неинвертируюший и инвер;тирующий входы первого дополнительного усилителя соединены с выходом источника опорного напряжения и через второй масштаб ный преобразователь - с выходом основного усилителя соответственно.На чертеже приведена принципиальная схема преобразователя.Линейный преобразователь содержит терморезистивные преобразователи 1 и 2, основной 3, дополнительный 4 и второй дополнительный 5 дифференциальные операционные усилители, источник б опорного напряжения, пер. вый 7 и второй 8 масштабные преобразователи, и ограничительные резисторы...

Номер патента: 847217

Опубликовано: 15.07.1981

Авторы: Андрусяк, Демьянюк, Козицкий, Матвиив, Рылик

МПК: G01R 19/02

Метки: переменного, постоянное, среднеквадратическогозначения

...5 постоянного тока и с другим сигнальным входом коммутатора 6, а также через третий ограничительный резистор 12 с одним из выводов нагревателя перного термопреобраэователя 2, который через первый ограничительныйрезистор 10 соединен с разделительнымконденсатором 14 и со входом усилигеля-ограничителя 8.Другой вывод нагревателя, отрица-тельный термоэлектрод первого термопреобразователя 2, один из выводовнагревателя второго термопреобразователя 3 соединены с шиной "Земля".Положительные термоэлектроды первого и второго термопреобразователей 2 и 3 соединены между собой ис инвертирующим входом вспомогательного усилителя 5 постоянного тока,инвертирующий вход которого соединен с выходом источника 7 постоянно го опорного напряжения....

Номер патента: 846874

Опубликовано: 15.07.1981

Авторы: Акопян, Демьянюк, Королевич, Меламуд, Шишкина

МПК: F16D 55/20

Метки: дисково-колодочный, тормоз

...пружины 10. Регулятор зазора включает соосное тормозному диску 1 зубчатое колесо 11, имеющее возможность поворота и осевого перемещения, на торцовой поверхности которого выполнены дополнительные зубья 12, находящиеся в зацеплении с пбдпружиненной собачкой 13. Цилиндрический венец 14 зубчатого колеса 11 входыт в зацепление с зубчатыми венцами 15 шестерни 16, неподвижно соединенных со штоком 6 Опорное кольцо 5 удерживается от проворачивания относительно суппорта 3 с помощью штифта 17, а втулка 7 - с помощью штифта 18. На сопрягаемых поверхностях штока 6 и втулки 7 выполнена резьба 19. Резервуар 4 может быть выполнен, по крайней мере, с одним гофром 20., При повышении давления в резервуарах 4 усилие, воспринимаемое кольцевой опорной...

Номер патента: 844423

Опубликовано: 07.07.1981

Авторы: Демьянюк, Нагорняк, Старинский, Янко

МПК: B60T 8/18

Метки: пневматическая, систематранспортного, средства, тормозная

...в поддиафрагменную камеру 18. Отверстия 19 и 20 сообщены с атмосферой. Крышка 3 содержит атмосферный клапан 21.При торможении воздух от тормозного крана поступает к входному отверстию 14 регулятора и отверстию 15 управляющего устройства. Поскольку клапан 6 в начальный момент прижат пружиной к своему седлу, то поршень 4, под действием сжатого воздуха, перемещается вниз. В момент соприкосновения клапана 6 с седлом штока 9 полость, соединяющаяся с тормозными камерами, отсоединяется, от атмосферы, клапан 6 отрывается от поршня 4 и сжатый воздух поступает к отверстию 16 и далее - в тормозные камеры. Одновременно через отверстие 17 воздух поступает в поддиафрагменную камеру 18, При некотором давлении диафрагма 8 начинает подниматься до...

Номер патента: 843175

Опубликовано: 30.06.1981

Авторы: Демьянюк, Козицкий, Матвиив, Рылик

МПК: H03K 3/286

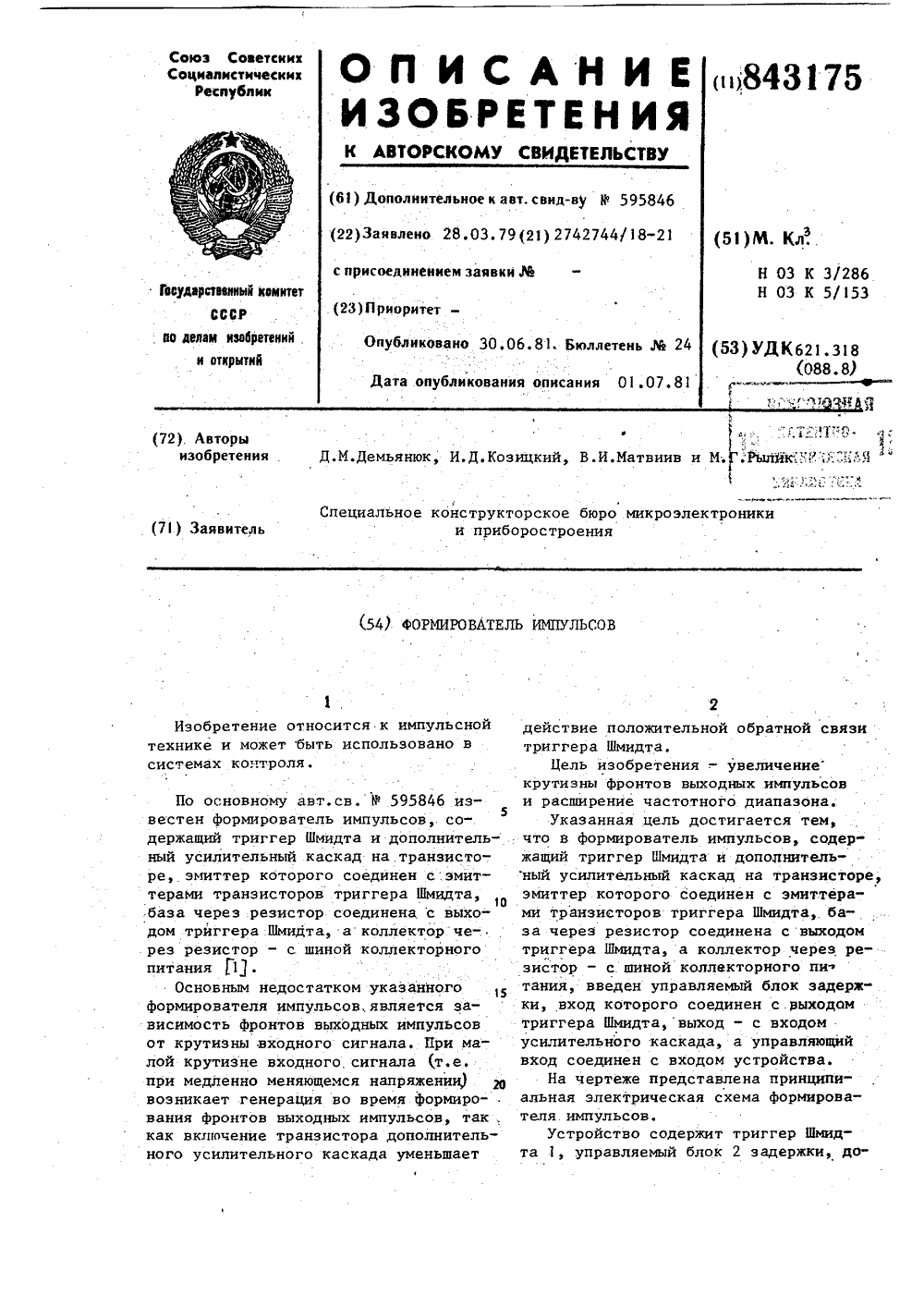

Метки: импульсов, формирователь

...триггер Шмидта 1, управляемый блок 2 задержки, до"3 . 843 полнительный усилительный каскад 3, Триггер Шмидта содержит транзисторы 4 и 5, конденсатор 6, резисторы 7-1, Дополйительный усилительный каскад состоит из транзистора 12, резисторов 13 и 14, потенциометра 15.Формирователь работает следующим образом.При равенстве величины входного напряжения и напряжения срабатывания 10 триггера Шмидта 1 последний формирует выходной импульс с большой крутизной, так как действует положительная обратная связь в триггере Шмидта 1, Величина обратной связи прямо пролор дионадьно зависит от величины гистгерезисной характеристики триггера Шмидта.Выходной ймпульс триггера Шмидта 1 поступает на вход управляемого бло ка 2 задержки, на управляющий вход...

Номер патента: 806505

Опубликовано: 23.02.1981

Авторы: Демьянюк, Кобылянский, Нагорняк, Старинский

МПК: B60T 13/66

Метки: пневматическая, систематранспортного, средства, тормозная

...пружиной 15,и, сжимая возвратную пружину 19, проХибает диафрагму 18 и перемещает сед- у 5 ло 17 выпускного клапана, перекрывая сообщение поддиафрагменной полости 22 с атмосферой. При дальнейшем движении стакана 14 сжимается клапанная пружина 30 и открывается впускной клапан 20. Воздух из полости 38 поступает в поддиафрагменную полость 22 и оттуда через отверстие 23 в тормозные камеры. С ростом давления воздуха в поддиафрагменной полости сжимается уравнивешивающая пружина 15, вследствие чего диафрагма 18 перемещается вниз и впускной клапан 20 закрывается, Иэ поддиафрагменной полости 22 сжатый воздух поступает также через отверстие 37 в полость дроссельного клапана воздействуя на диафрагму 32, сжимает пружину 35 и открывает дроссельный...

Номер патента: 806502

Опубликовано: 23.02.1981

Авторы: Демьянюк, Нагорняк, Старинский, Янко

МПК: B60T 8/18

Метки: пневмоподвеской, тормозная, транспортногосредства

...полости 22 прекращается и давление Рв силовых устройствах задних тормозных механизмов и полости 17 фиксируется в соответствии со значениемР . В связи с тем, что эффективнаяплощадь поверхности поршня 16, обращенная к полости 17, значительнобольше площади, обращенной к полости 22, положение поршня 16 полностью определяетСя величиной давления Р 2 в задней ветви тормозной системы.При уменьшении давления воздуха в передней ветви тормозной системы и в полости 6, под действием пружины 3 шток 2 перемещается и это вызь 1 вает при повороте рычага 4 отрыв клапана 25 от втулки 15, в результате чего воздух из полости 17.и сообщенной с ней задней ветви выходит в атмосферу, Выпуск воздуха прекращается тогда;. когда за счет перемещения поршня 16 под...
