Декодер

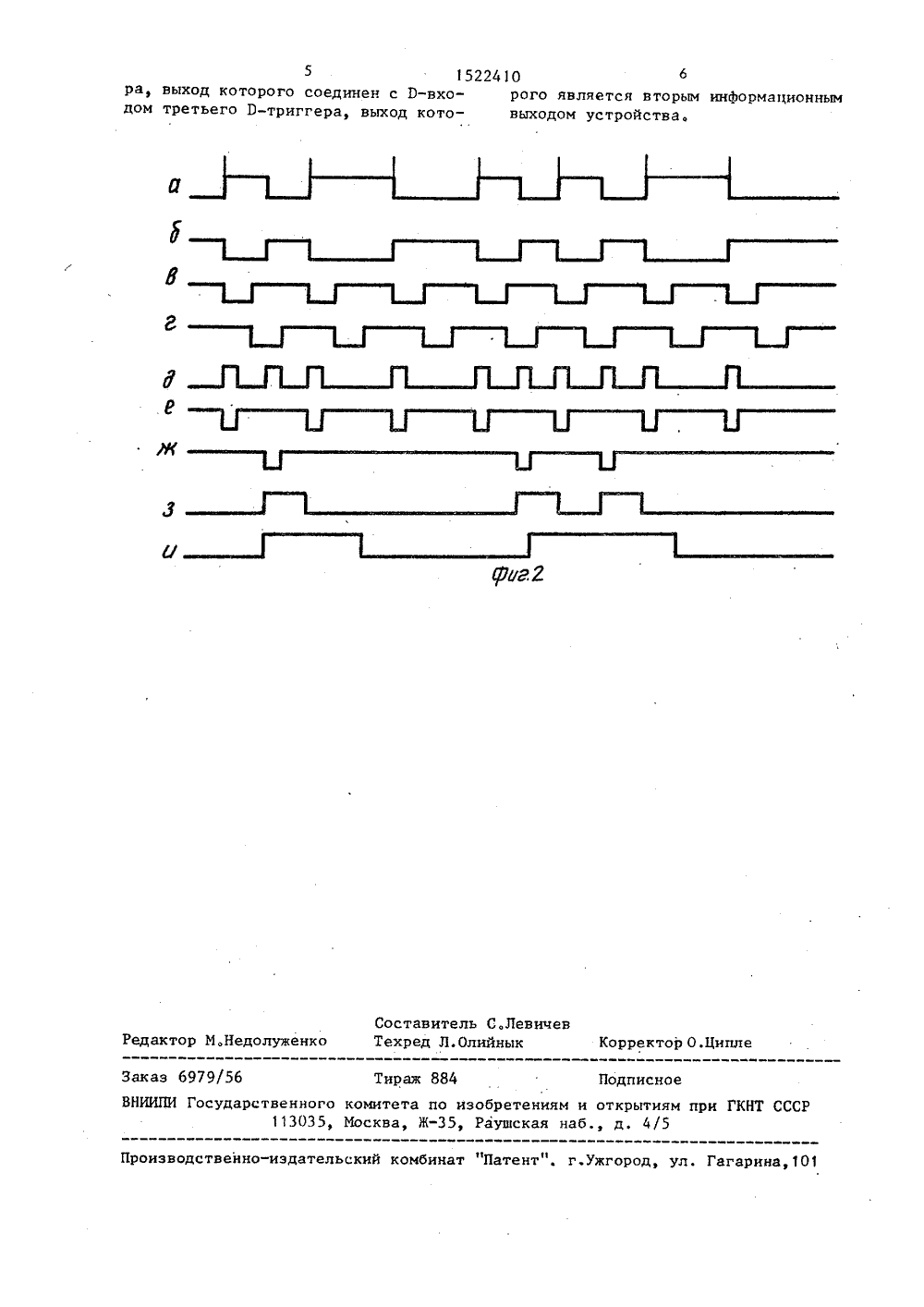

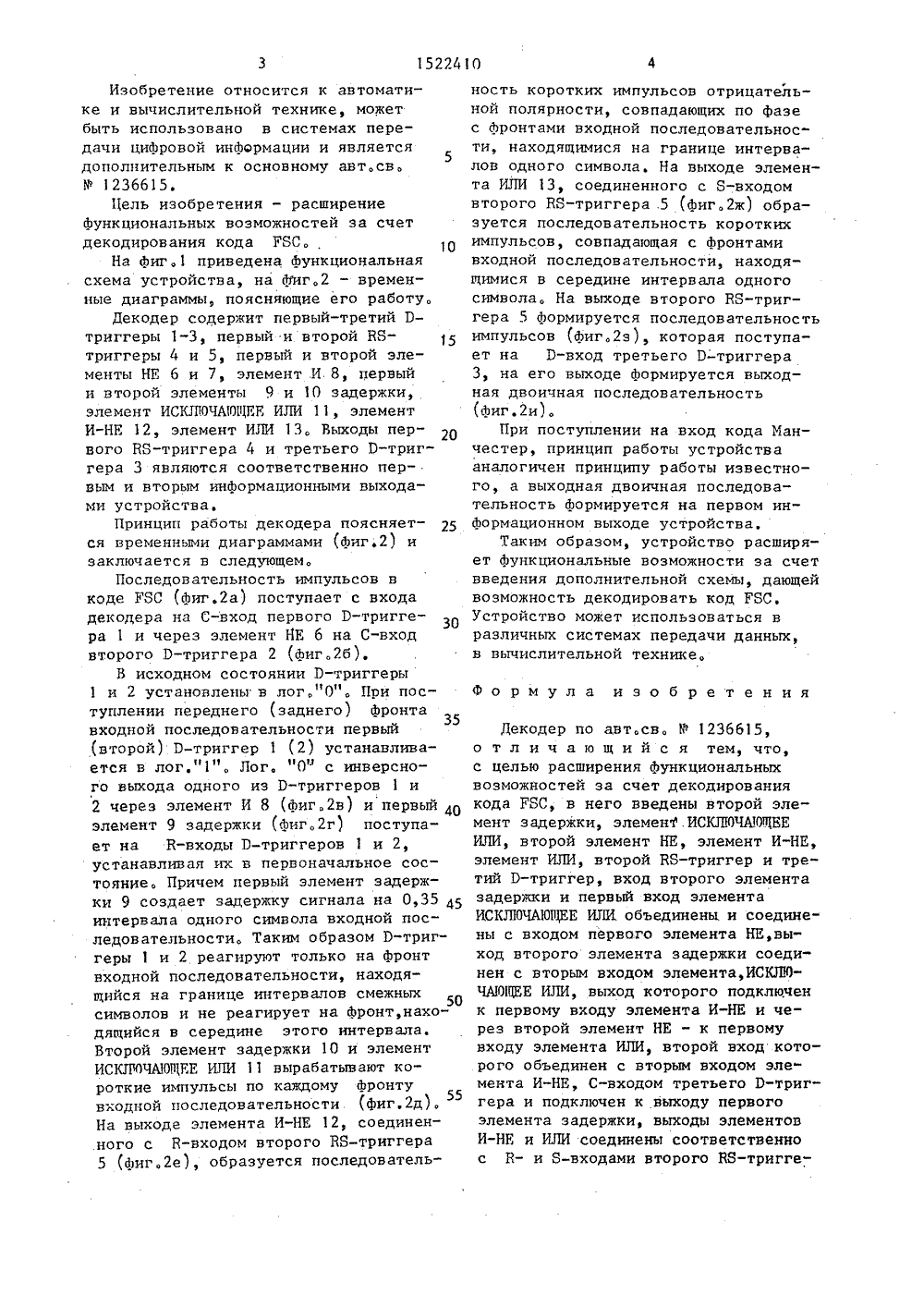

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 09) 01) 15 Н 03 М ПИСАНИЕ ИЗОБРЕТЕН М ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯ)ЛПРИ ГКНТ СССР Н АВТОРСКОМУ СВИДЕТЕЛЬСТ 1(71) Специальное конструкторско-технологическое бюро "Модуль" Винницкого политехнического института (72) С.И.Золотарев, В.В.Замчевский, Н.В.Лоянич и А,Д,Кутафьев (53) 681.32 (088.8)(56) Авторское свидетельство СССР В 1236615, кл. Н 03 М 5/18, 1986.(57) Изобретение относится к автоматике и вычислительной технике.Егоприменение в системах передачи циФровой информации позволяет расширитьфункциональные возможности за счетдекодирования кода РЯС. Устройствосодержит 1)-триггеры 1-3, ЯЯ-тригге"ры 4,5, элементы НЕ 6,7, элемент И 8,элементы задержки 9,10, элемент ИСКЛ 1 ОЧАЮЩЕЕ ИЛИ 11, элемент И-НЕ 12 иэлемент ИЛИ 13. 2 ил.Изобретение относится к автоматике и вычислительной технике, можетбыть использовано в системах передачи цифровой информации и являетсядополнительным к основному авт.св.В 1236615.Цель изобретения - расширениеФункциональных возможностей за счетдекодирования кода РБС.10На Фиг,1 приведена Функциональнаясхема устройства, на 9 иг.2 - временные диаграммы, поясняющие его работу.Декодер содержит первый-третий Ртриггеры 1-3, первый и второй ВБтриггеры 4 и 5, первый и второй элементы НЕ б и 7, элемент И. 8, первыйи второй элементы 9 и 10 задержки,элемент ИСКЛЮЧАЮЩЕЕ ИЛИ 11, элементИ-НЕ 12, элемент ИЛИ 13. Выходы первого ВБ-триггера 4 и третьего Р-триггера 3 являются соответственно первым и вторым информационными выходами устройства.Принцип работы декодера поясняется временными диаграммами (Фиг.2) изаключается в следующем.Последовательность импульсов вкоде РЯС (фиг.2 а) поступает с входадекодера на С-вход первого Р-тригге 30ра 1 и через элемент НЕ 6 на С-входвторого Р-триггера 2 (Фиг,2 б),В исходном состоянии Р-триггеры1 и 2 установлены в лог."0". При поступлении переднего (заднего) Фронтавходной последовательности первый(второй) Р-триггер 1 (2) устанавливается в лог."1". Лог. "0" с инверсного выхода одного из Р-триггеров 1 и2 через элемент И 8 (фиг.2 в) и первый 40элемент 9 задержки (Фиг,2 г) поступает на В-входы Р-триггеров 1 и 2,устанавливая их в первоначальное состояние. Причем первый элемент задержки 9 создает задержку сигнала на 0,35 45интервала одного символа входной последовательности. Таким образом Р-триггеры 1 и 2 реагируют только на Фронтвходной последовательности, находящийся на границе интервалов смежных 0символов и не реагирует на фронт,находящийся в середине этого интервала,Второй элемент задержки 10 и элементИСИ 7 ОЧАЮЩЕЕ ИЛИ 11 вырабатывают короткие импульсы по каждому фронту55входной последовательности. (Фиг,2 д),На выходе элемента И-НЕ 12, соединенного с В-входом второго ВЯ-триггера5 (Фиг.2 е), образуется последовательность коротких импульсов отрицательной полярности, совпадающих по фазес Фронтами входной последовательности, находящимися на границе интервалов одного символа. На выходе элемента ИЛИ 13, соединенного с Б-входомвторого ВЯ-триггера .5 (Фиг.2 ж) образуется последовательность короткихимпульсов, совпадающая с Фронтамивходной последовательности, находящимися в середине интервала одногосимвола, На выходе второго ВЯ-триггера 5 Формируется последовательностьимпульсов (Фиг.2 з), которая поступает на Р-вход третьего Р-триггера3, на его выходе формируется выходная двоичная последовательность(Фиг.2 и),При поступлении на вход кода Манчестер, принцип работы устройствааналогичен принципу работы известного, а выходная двоичная последовательность формируется на первом информационном выходе устройства,Таким образом, устройство расширяет Функциональные возможности за счетвведения дополнительной схемы, дающейвозможность декодировать код РБС.Устройство может использоваться вразличных системах передачи данных,в вычислительной технике.Формула изобретенияДекодер по авт.св, Р 1236615, о т л и ч а ю щ и й с я тем, что, с целью расширения функциональных возможностей за счет декодирования кода РЯС, в него введены второй элемент задержки, элемент.ИСКЛЮЧА 1 ОЩЕЕ ИЛИ, второй элемент НЕ, элемент И-НЕ, элемент ИЛИ, второй ВБ-триггер и третий Р-триггер, вход второго элемента задержки и первый вход элемента ИСКЛЮЧАЮЩЕЕ ИЛИ объединены.и соединены с входом первого элемента НЕ,выход второго элемента задержки соединен с вторым входом элемента,ИСКЗПОЧЮОЩЕЕ ИЛИ, выход которого подключен к первому входу элемента И-НЕ и через второй элемент НЕ - к первому входу элемента ИЛИ, второй вход которого объединен с вторым входом эле" мента И-НЕ, С-входом третьего Р-триг" гера и подключен к выходу первого элемента задержки, выходы элементов И-НЕ и ИЛИ соединены соответственно с В- и Я-входами второго ВЯ-триггеСоставитель С.ЛевичевРедактор М.Недолуженко Техред Л.Олийнык Корректор О.Ципле Заказ 6979(56 Тираж 884 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101 5 15224106Ра, выход которого соединен с В-вхо- рого является вторым информационнымдом третьего Р-триггера, выход кото- выходом устройства.
