Номер патента: 2002311

Опубликовано: 30.10.1993

Авторы: Букин, Журавин, Певзнер, Семенов

МПК: G08C 19/28

Метки: телеизмерительная

...строки матрицы В/, При И, не кратном четырем, может быть применена любая другаяортонормальная матрица, например Фурье,но это вызывает некоторое уменьшение эффективности с точки зрения минимизации35 максимальной погрешности из-за остаточного шума каналов 2 связи.Параллельные каналы 2 связи предназначены для передачи К входных и И промежуточных сигналов на расстояние и могут40 быть построены на основе любого способауплотнения линий связи (частотное, временное и т,д.), а такжЬ на основе автономных(неуплотненных) линий связи (проводныхили радиолиний), Особенностью каналов45 связи является то, что под действием старения элементов, погоды, радиоактивного фона и.т,п. каждый из них может выйти изстроя, общее число отказавших...

Номер патента: 1781630

Опубликовано: 15.12.1992

Авторы: Бунин, Журавин, Каплин, Семенов

МПК: G01R 22/00

Метки: активной, счетчик, электронный, электроэнергии

...с блоком 12, должна быть много больше максимальной частоты в спектре тока и напряжения контролируемой сети (для сети переменного тока важен спектр сгибающей), частота 12 импульсов на выходе, связанном со счетчиком 7, в 2 раза меньше, чем 11: период импульсов на выходе, связанном с блоками 8, 10 и 11, равен периоду повторения псевдослучайной последовательности в блоке 12 (реально это может составить единицы секунд). Блок 13 реализуется в виде типовых задающего генератора и делителя частоты.Устройство работает следующим образом.Напряжение и ток контролируемой сети поступают на входы преобразователей 1 и 2 соответственно. На выходах блоков 1 и 2 формируются напряжения, мгновенные значения которых пропорциональны мгновенным значениям...

Номер патента: 1679515

Опубликовано: 23.09.1991

Авторы: Журавин, Семенов, Яблоков

МПК: G08C 19/00

Метки: телеметрическая

...предсказании информация с выхода блока 10 приема не поступаетзнаковый бит слова, считанного иэ блока 13 памяти, поступает через коммутатор 16 на демультиплексор 17 и становится истинным значением демодулированного сигнала в текущем канале, после чего блок 14 прибавляет единицу к модулю считанного слова и записывает его прежнему адресу в блок 13 памяти. Пришедший из блока 10 бит ("1"), означающий ошибку предсказания, вызывает инверсию предсказания приемной подсистемы, подключая на соответствующий вход блока 18 с помощью коммутатора 16 и демультиплексора 17 знаковый разряд слова из блока 13 памяти через инвертор 15, после чего арифметический блок 14 вычитает единицу из модуля считанного слова, а при переходе числа через нуль меняет его...

Номер патента: 1674040

Опубликовано: 30.08.1991

Авторы: Журавин, Медведев

МПК: G01M 11/00, G02B 6/00

Метки: волоконных, радиационной, световодов, стойкости

...состояние устройство приводится нажатием кнопки 13, При этом напряжение па установочному входу устройства падается с выхода источника 18 напряжения через кнопку 13 на второй вход триггера 12 и обнуляющие входы основного 10 и дополнительного 11 счетчиков импульсов и узла 17 Отображения цифровой информации, Триггер 12 устанавливается в единичное состояние, счетчики 10 и 11 обнуля ются и в узле 17 Отабраже- ия цифровой информации сбрасываются предыдущие показания. Загорается индикатор ". Оден" 15. Источник 1 оптического излучения находится ва Вклаченном состоянии, и оптический сигнал с его выхода проходит через воло- конныЙ с Вето ВОД 3 н а Оти ческий Вход фотоприемника 4, где детектируется и затем усиливается усилителем 5 (фиг,2,...

Номер патента: 1674023

Опубликовано: 30.08.1991

Авторы: Елисов, Журавин

МПК: G01R 31/303

Метки: квантово-электронных, модулей, передающих, ресурса

...в испытательную камеру 3, измеритель тока 4, вычитающий блок 5. первый вход которого соединен с выходом источника 6 регулируемого опорного напряжения, сое, 1674023 А 1тельность импульсов малой скважности (0 2), а с выхода измерителя тока 4 на вход вычитающего блока 5 подается напряжение 0, пропорциональное току накачки 1. На другой вход вычитающего блока 5 подается опорное напряжение Ооп от источника б опорного напряжения, На выходе вычитаю- щего блока 5 появляется напряжение, равное разности ЬОт напряжений на входах, которое отображается в блоке индикациии 11 (измеряется вольтметром 14), Регулируя опорное налряжение Ооп, добиваются отсутствия на выходе вычитающего блока 5 напряжения Л О= О. После этого замыкается кнопка 9, чем...

Номер патента: 1653167

Опубликовано: 30.05.1991

Авторы: Ботов, Журавин, Козлов, Рубцов, Семенов, Трошкин

МПК: H04B 7/08

Метки: двоичной, информации, приема

...без искажений на выход,Сумматоры 4 и 5 осуществляют суммирование входных напряжений.Блок 6 сравнения формирует на выходе сигнал "1" нли "0", если входное напряжение со стороны сумматора4 не больше (или больше) опорногонапряжения По, пропорциональногоуровню допустимой вероятности ложных срабатываний РоО1,акопЛнализатор 7 предназначен для формирования на выходе сигнала 1" вмомент действия на входе максимального импульса в периодической последовательности импульсов.Совокупность дешифратора 1, элементов И 11 и элемента ИЛИ 13 позволяетреализовать любую из 2возможныхлогических функций и двоичных переменных, подав на входы элементовИ 11 соответствующие 2" управляющиелогические сигналы. Для того, чтобывыбрать единственный оптимальный...

Номер патента: 1619296

Опубликовано: 07.01.1991

Автор: Журавин

МПК: G06F 15/20

Метки: волоконно-оптической, линии, моделирования, ошибок, связи

...моменты присутствия на входе устрой". ства единичных элементов сигнала через элемент И 5 поступает на управляющий вход переключателя 7, Пере- ключение выходов в соответствий с управляющим сигналом происходит так, что последовательность нулевых эле 35 ментов сигнала проходит на элемент ИЛИ 9 без искажений, а последовательт ность единичных элементов сигнала либо проходит на элемент ИЛИ 9 без искажений, либо проходит через элемент НЕ 8, что обеспечивает имитацию искажений единичных двоичных сигналов в волоконно-оптической линии связи45С выхода элемента ИЛИ 9 двоичные сигналы поптупают на приемник 14 ди скретных сигналов. Одновременйо информационные сигналы с входа устройства поступают на один вход измерителя 10 коэффициента ошибок, на...

Номер патента: 1575141

Опубликовано: 30.06.1990

Авторы: Елисов, Журавин

МПК: G01R 31/28

Метки: квантово-электронных, модулей, передающих, ресурса

...в блоке 14 индикации, где установлены также лампа 16 индикации "брак" и вольтметр 17, своими входами соединенные с выходами порого вого элемента 11 и вычитателя 9 соот ветственно.Испытуемый квантово-электронный модуль 4 помещается в испытательную камеру 5 (термошкаф), где прогревается до нужной температуры (например 50-70 С), после чего происходит подстройка тракта измерения устройства. При этом на вход испытуемого модуля подается. последовательность импульсов малой скважности, а с выхода соответ ствующий оптический сигнал через волоконный световод 6 поступает на фотодиод 7, детектируется, усиливается я интегрируется усилителем 8 и сигнал подается на вычитатель 9. На другой вход вычитателя 9 подается опорное напряжение от источника 10...

Номер патента: 1566397

Опубликовано: 23.05.1990

Авторы: Журавин, Козлов, Семенов, Трошкин

МПК: G08C 19/28

Метки: двоичных, передачи, приема, сигналов

...Например, длявходной кодовой комбинации 1111111110и предыдущей кодовой комбинации0111111111 Формируются логическиеециницы на первой и десятой позициях, так как только первые и десятыеэлементы не совпадают, и после поэлементного суммирования по модулютттцт тц 1;тучттется кодовая комбинация 10)О 00001.осле этого единичные элементы (в данном случае два элемента из десяти) передаются по прямому каналу связи, который должен обладать свойством "Чем меньше элементов сообщения, тем выше помехоустойчивость". Такое свойство имеют каналы связи с мажоритарным уплотнением, а также с другими вариантами уплотнения, если все ресурсы (энергия, мощность и т.п.) по мере увеличения числа не обслуживаемых на данном такте источников не экономятся, а...

Номер патента: 1524174

Опубликовано: 23.11.1989

Авторы: Бунин, Журавин, Павлик

МПК: H03M 1/10

Метки: измерительной, информации, преобразования

...преобразователя 4 установитсяИ код числа - , цифровой компаратов 5 снова .изменит свой выход (О - 1), Снова обнулится делитель 6, вькодно код счетчика 9 сработает, регистр 11 запомнит кодовую комбинацию с. выхода счетчика 8. На нькоде преобразовате ля 3 установится код числа И, на выходе цифрового компаратора 5 вновь установится "О", так как второй раз ряд счетчика 9 все еще в состоянии 1, делитель 6 по прежнему будет принимать тактовые импульсы от ГТИ 10.Это продолжается до тех пор, пока не сработают все аналоговые комжраторы, После этого на выходе преобразователя 4 установится код И, цифровой компаратор 5 вновь изменит свое состояние (О -1), выход счетчика 9 изменится с "11" на "01", при этом на выходе переполнения счетчика 9...

Номер патента: 1464192

Опубликовано: 07.03.1989

Авторы: Журавин, Мазаев, Певзнер, Семенов, Степанцов

МПК: G08C 19/28

Метки: информации, передачи, телеметрической

...значений сигнала в первом измерительном канале его истинное значениеБ т.е. определяют погрешность. этих оценок, дисперсиометры 25 и 24вычисляют дисперсию определяемых сумматорами погрешностей, а компаратор27 в зависимости от того, какая извеличин дисперсий оказывается меньше,подключает через коммутаторы 26-26к выходу системы сигналы либо с выходов фильтров 202 -20 ,+ либо с выходов фильтров 21, -21. Поэтому У, (.,) - Гх,(с)(с 7) ++ Е( ) 1(2) Таким образом, на передающей стороне 1 отсчеты входных сигналовх ( ) умножаются на двоичную после где(.2) = 1, -1 1, -13 1. -1довательность /И ) = +1, причемпоследовательность имеет детермини- Как видно из соотношений последорованный вид 111-1111-1111-1 , сиг- вательности отсчетов у;в четналы х (с )...

Номер патента: 1450087

Опубликовано: 07.01.1989

Авторы: Журавин, Крутиков, Шулика

МПК: H03K 3/84, H03M 7/00

Метки: двоичной, дуобинарную, последовательности

...поступающих на ее входы сигналов.Преобразователь двоичной последовательности работает следующим образом.Под действием сигналов с первого выхода (фиг.2 в) генератора 7 источник 1 двоичной последовательности формирует на своем выходе псевдослучайную последовательность (фиг,2 а)Дуобинарная последовательность(фиг.2 о) формируется на выходе элемента ИЛИ 6 следующим образом, Сигналы с выхода источника 1 двоичнойпоследовательности поступают на вто"рой вход блока 11 стробирования, вкотором они стробируются импульсами,поступающими на первый вход блока 11 стробирования с первого выкода генератора 7 тактовых импульсов. Сигналы с выхода блока 11 стробирования по"ступают на счетный вход триггера 2,на первом (фиг,2 и) и втором (фиг.2 к)...

Номер патента: 1399793

Опубликовано: 30.05.1988

Авторы: Журавин, Кукушкин, Рубцов, Семенов, Сипович

МПК: G08C 15/00, G08C 19/00

Метки: телеизмерительная

...на другом входе, и 0 впротивном случае. Блок реализуетсяна основе компаратора в интегральномисполнении.Фильтр 13 нижних частот предназначен для сглаживания последовательности входных импульсов. Коэффициент передачи Фильтра регулируется сигналом на входе управления, поступающим от регулятора 16. Так как амплитуда входных импульсов пропорциональна разности меж ду соседними отсчетами в одцоимееп;ых каналах 17, то на выходе Фильтра ЕЗ формируется величина Кс , где текущий уровень погрешности адаптив 40 ной дискретизации. Фильтр 13 может быть реализован в виде пассивной сглаживающей ЕС-цепи и усилителя с регулируемым коэффициентом уселления (к),приемная стор 01 еа сеестемье мие 111 мизе 1- руемый параметр - дисперсия суммы погрешностей...

Номер патента: 1339580

Опубликовано: 23.09.1987

Автор: Журавин

МПК: G06N 7/08

Метки: информации, канале, моделирования, ошибок, передачи, цифровом

...последовательность импульсов поступает на один вход триггеров 4, другой вход которого является сбросовым и соединен с выходом элемента ИЛИ 11 для Фиксации окончания введения каждого искажения. С выхода триггера 4 случайная последовательность импульсов поступает на счетный вход триггера 5, с выхода которого последовательность импульсов со случайной длительностью подается на управляющие входы переключателей 7 и 17, обеих цепочек, формирующих ошибки в информационной последовательности. Переключение выходов переключателей 7 и 17 в соответствии с длительностью импульсов на их управляющем входе происходит так, что соответствующая двухуровневая последовательность импульсов проходит либо через первый элемент НЕ 8, (18) и элемент ИЛИ 9 (19), что...

Номер патента: 1325695

Опубликовано: 23.07.1987

Авторы: Журавин, Рубцов, Семенов, Трошкин

МПК: H03M 1/12

Метки: времени, квантования, моментов, сигнала

...г,ния, блок 5 измерения модуля производной, фильтр 6 нижних частот и сумматор 7.Устройство работает следующим образом.20Входной сигнал Б(с) поступает надифференцирующий блок 1, на выходекоторого формируется напряжение, пропорциональное первой производнойвходного сигнала 1(С), Этот сигнал 25подается на вход запоминающе-вычитающего блока 2, где происходит запоминание напряжения, пропорционального первой производной сигнала в начале каждого интервала дискретизации 1(с ) (в точке отсчета), и вычисоление разности между запомненным значением и его текущим значением О(с)-БИ)=дН(с). Эта разность поступаетна вход интегратора 3. На выходе ин 35тегратора формируется напряжение,пропорциональное текущей погрешностиаппроксимации Б(с), которое...

Номер патента: 1310868

Опубликовано: 15.05.1987

Авторы: Журавин, Певзнер, Семенов, Трошкин

МПК: G08C 19/28

Метки: передачи, сигналов, телеметрических

...АИМ-сигнал на канальные сигналы(дискретные последовательности),которые в фильтрах 18 восстановления преобразуются в аналоговые сигналы (т,е.в каждом измерительном канале полученную в результате перемноженияпринятых последовательностей последовательность импульсов преобразуютв непрерывный процесс). Сигналы поступают на входы Фильтров 18, которые осуществляют подавление помех,спектр которых находится вне частотной полосы полезного сигнала (т.е.путем фильтрации получают восстановленный входной непрерывный сигнал вкаждом измерительном канале). Дискретный шум канала связи, содержащийся в принятой последовательности импульсов, после умножения на импульсы случайной последовательности становится некорректированным шумом, полоса которого...

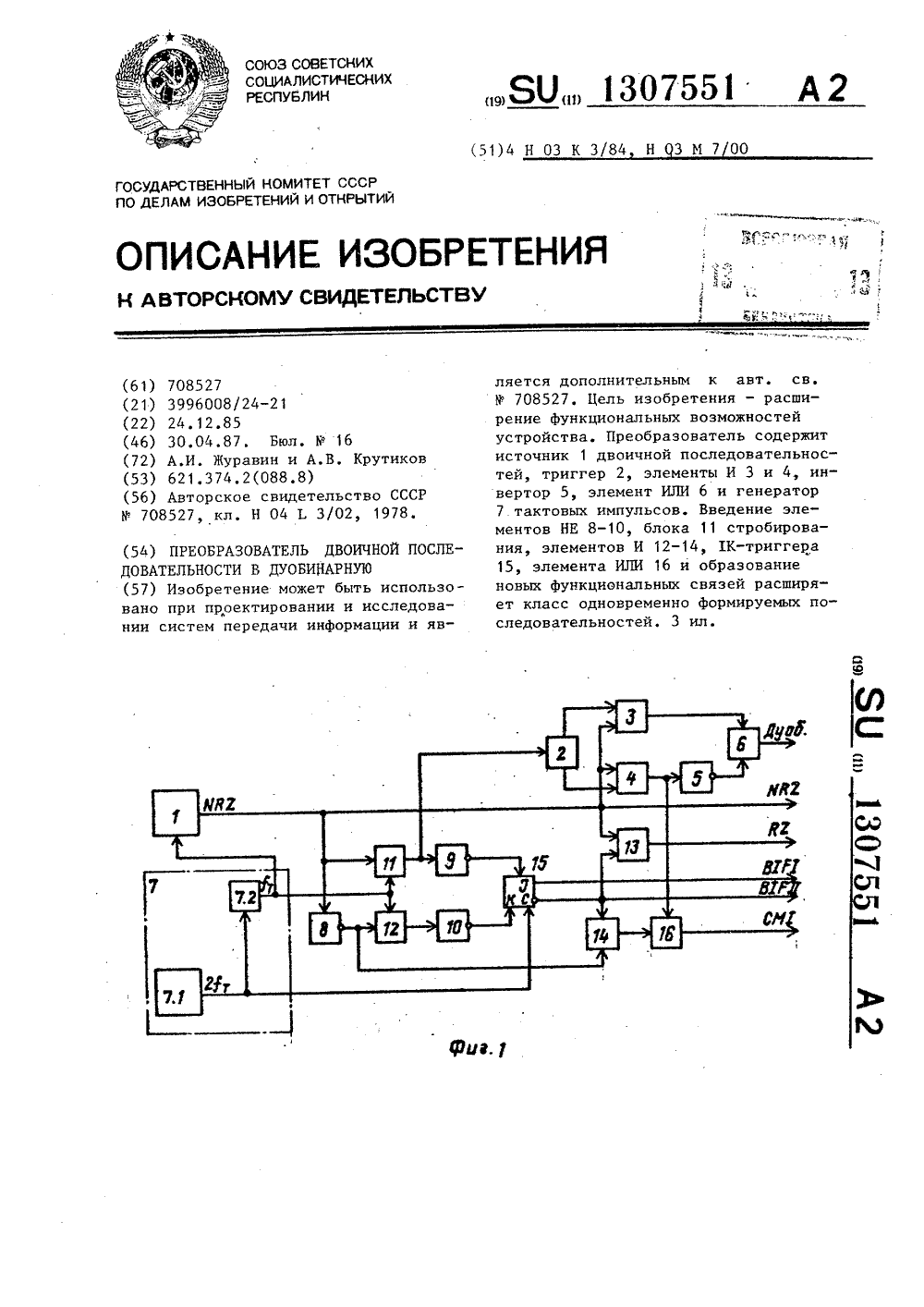

Номер патента: 1307551

Опубликовано: 30.04.1987

Авторы: Журавин, Крутиков

МПК: H03K 3/84, H03M 7/00

Метки: двоичной, дуобинарную, последовательности

...ь). Дуобинарная последовательность (фиг.2) формируется на выходевторого элемента ИЛИ 6 следующим образом, Сигналы с выхода источника 1Двоичной последовательности поступаютна второй вход блока 11 стробирования, в котором они стробируются импульсами, поступающими на первый входблока 11 стробирования с первого выхода генератора 7 тактовых импульсов,Сигналы с выхода блока 11 стробирования поступают на счетный вход триггера 2, на первом (фиг. 2 и) и втором(фиг. 2 к)выходах которого формируютсяпротивофазные последовательности импульсов. Эти последовательности поступают на первые входы соответственно первого и второго элементов И 3,4,на вторые входы которых поступаютсигналы с выхода источника 1 двоичнойпоследовательности,На выходах первого...

Номер патента: 1300523

Опубликовано: 30.03.1987

Авторы: Журавин, Рубцов, Семенов, Трошкин

МПК: G08C 19/02

Метки: дискретной, информации, приема

...равенР, ХЯРан 2 Ев Устройство для приема дискретнойинформации, содержащее блок выбора 1300523 2Изобретение относится к информационно-измерительной технике и можетбыть использовано в телеметрии дляприема дискретных отсчетов непрерывных сообщений.Цель изобретения - повышение помехоустойчивости за счет дополнительной фильтрации совокупности выходныхсигналов оптимальных фильтрор,На чертеже представлена функциональная схема устройства.Устройство содержит информационные каналы 1, каждый из которых включает в себя экспоненциальный преобразователь 2, перемножитель 3, блок 4памяти, оптимальный фильтр 5, Устройство содержит также вторые сумматоры б, дискриминатор 7, фильтр 8нижних частот, первый сумматор 9 иблок 10 выбора максимума.Устройство...

Номер патента: 1297248

Опубликовано: 15.03.1987

Авторы: Ботов, Журавин, Певзнер, Рубцов, Семенов, Трошкин

МПК: H04L 27/14

Метки: двоичных, приема, сигналов

...блока 3 поступает с вторых выходов блока 4 на установочные входы блока 8 и коммутаторов 6, 7. Через коммутатор 6 на вход сумматора 9 поступает оценка полезного сигнала, а через коммутаторнавторой вход сумматора 9 поступаетэкстраполированная помеха. Таким об разом, на выходе сумматора 9 формируется улучшенная оценка полезногОсигнала Х за счет вычитания изоценки полезного сигнала Х, оценки,содержащейся в Х, помехи на моментпринятия решения, причем из вариантов выбирается вариант с лучшей компенсацией помехи. Если вычисленнаяразность превышает поступающий напервый вход порогового блока 5 сигнал оценки модуля-максимума погрешности экстраполяции помехи, то пороговый блок 5 в соответствующий момент, определяемьй блоком 8,...

Номер патента: 1285510

Опубликовано: 23.01.1987

Авторы: Журавин, Семенов, Трошкин, Ягодников

МПК: G08C 19/16

Метки: импульсных, приема, сигналов

...такте приема и задержанной до текущего такта в блоке 5. Результат перемножения фильтруется фильтром 4 и направляется в блок 5 задержки для использования на следующем такте приема. Кроме того, выходной сигнал умножителя 3 поступает в амплитудный селектор 10 для определения очередного переданного отсчета по положению максимального выброса. Блок 5 задерживает сглаженный выходной сигнал фильтра 4 таким образом, что интервал действия сглаженного первого из сигналов и второго пришедшего сигнала на входах перемножителя 3 совпадают. При этом после перемножения величина сигнального цикла второго из пришедших сигналов оказывается помноженной на величину сглаженного сигнального пика первого сигнала, а величина мощного шумового выброса,...

Номер патента: 1284880

Опубликовано: 23.01.1987

Авторы: Баркевич, Журавин

МПК: B63B 27/14

Метки: горизонтальным, грузообработки, способом, судно

...и является усовершенствованием изобретения по авт.св.В 1036617.Цель изобретения - повышение грузовместимости и расширение воэможности использования палубы, расположенной под верхней палубой.На фиг,1 изображено судно во время загрузки верхней палубы; на фиг,2 то же, во время загрузки нижней палубы.Верхняя 1 и нижняя 2 палубы предназначены для перевозки контейнеров3 и колесной техники. На нижней палубе 2 установлен подъемно-опускнойпандус 4, который закреплен с помощью шарнира 5 и приводится в движение гидроцилиндром 6. Верхняя палуба1 выполнена с опускной аппарелью 7на высоте Ъ, которая закрепляетсяв рабочем .положении фиксаторами 8,образуя с пандусом 4 проезд для колесной техники,Проезд на верхнюю палубу 1 обычной колесной...

Номер патента: 1283827

Опубликовано: 15.01.1987

Авторы: Долинов, Журавин, Семенов, Трошкин

МПК: G08C 15/06

Метки: передачи, приема, сигналов

...(для оптымального случая К-я часть составляет сотые доли входного сигнала), ас другой - передача К-й части абСОютного значения сигнала позволяетизбежать накопления погрешности.4 ОУстройство работает следующим образом,По приходу синхроимпульса на передающей стороне 1 сигнал с суматора 2, в котором происходит сложение ВходнОГО сиГня 1 Я 5 сиГнала с делителя 7 и; вычитание сигналя с бгокя 4 сравнения кодируется в кодере3 и поступаеп в канал 8 связи вместе с необходимььп синхроимпульсами,с 1 Гал с кодера 3 поступает такжена вход декодера 6, где декодируется, затем в сумматоре 5 из него вь. -читается сигнал с делителя 7 и полу ивпаяся таким образом разностьВходного сигнала и сигнала с выхода блока сравнения (с учетом погреш ностей...

Номер патента: 1278917

Опубликовано: 23.12.1986

Авторы: Журавин, Рубцов, Семенов, Трошкин

МПК: G08C 19/12

Метки: аномальных, измерительного, отбраковки, отсчетов, сигнала

...реализуется на вакуумном диоде, где 1.)" - выходное напряжение экспоненциального преобразователя. 5 1 О 15 20 25 35 40 45 50 55 Устройство работает следующим образом.Фильтры 1- - 1, выполняют оптимальную фильтрацию входного измерительного.сигнала. Блок 2 сравнивают между собой по амплитуде выходные сигналы с 1, (1 =1,2п) фильтров 1 и выбирает сигнал с максимальной амплитудой с),о, 1 я гп( п. Преробразователи 3 - 3 преобразуют выходные сигналы фильтров 1 - 1 в сигналы в соответствии с выражениями: е" - для измерительного сигнала, параметры которого известны, за исключением информативного параметра, или 1 о(п;) -- для измерительного сигнала с извесной фазой. Блок 4 выбирает максимальный из преобразованных сигналов. Сумматор 5...

Номер патента: 1267457

Опубликовано: 30.10.1986

Авторы: Журавин, Семенов, Трошкин, Федоров

МПК: G08C 19/16

Метки: адаптивный, временной, дискретизатор

...счетчика 11 не достигает граничного ( К мин или к макс ) после чегоэлемент И 9 или 10 закрывается. Адаптивный временной дискретиза" тор работает следующим образом.Входной сигнал дважды дифференпируется в бпоке 1, после чего дважды интегрируется в интеграторе 2, вычисляя таким образом погрешность линейной экстраполяции(т). При достижении величиной / Я)/ заданного уровня Я происходит срабатывание блока Э сравнения и обнуление интегратора 2, Чтобы влияние паразитных утечек и дрейфов интегратора 2 былонезначительным, входной сигнал интегратора 2 должен быть в расчетной зоне от 0, до 5 . Для достижения . этого узел 5 изменяеткоэффициент усиления блока 1 в К раз, что приводит к увеличению уровня /0/в К раз, Длительность интервала...

Номер патента: 1252955

Опубликовано: 23.08.1986

Авторы: Добряков, Журавин

МПК: H04B 3/46

Метки: достоверности, информации, квазитроичным, кодом, передачи

...будет появляться импульс, сигнализирующий о появлении четырех нулей подряд, что является признаком ошибкидля кода НДВ-З, Импульсы с выходасчетчика 5 поступают на дополнительный вход третьего элемента ИЛИ 4,увеличивая тем самым количество сигналов ошибок, обнаруженных по нарушению чередования полярностей импульсов.Для обнаружения ошибок в коде СМ 1 необходимо выявлять нарушения чередования комбинаций "00" и "1" и появления запрещенных комбинаций "10" на тактовом интервале передачи, что происходит следующим образом,Информационные сигиапы кода СМ 1 с выхода первого элемента ИЛИ 2 поступают на вход первого триггера 26 логического блока 16 и на вход выделителя 6 тактовой частоты, в котором выделяется в этом случае двойная тактовая частота,...

Номер патента: 1226507

Опубликовано: 23.04.1986

Авторы: Ботов, Журавин, Козлов, Певзнер, Рубцов, Семенов

МПК: G08C 19/12

Метки: временного, импульсных, положения, сигналов

...одинаковой частоты на входах. Реализуется на основеФазочувстнительного выпрямителя.Блок 12 вычитания предназначендля запоминания значения входногосигнала на первом входе при наличииимпульса на втором входе и последующего формиронания на выходе результата вычитания занесенного в памятьзначения из текущего значения сигнала на первом входе. Может быть реализован на основе конденсатора и ключа,Блок 13 сравнения предназначендля сравнения модуля напряжения напервом входе с напряжением уставки226507 аное напряжение блока б памяти не изменяется.Если же на данном такте из каналасвязи приходит сигнал, по амплитудепревьппающий напряжение на выходе детектора 7 и по фазе несущей отличающийся от фазы опорного радкоимпульсана величину, не...

Номер патента: 1221172

Опубликовано: 30.03.1986

Авторы: Журавин, Иванисенко

МПК: B66C 1/58

Метки: грузозахватное, емкостей, подъема, эластичных

...4 - момент подъема грузозахватного устройства с обжатой (закрепленной) емкостью. Грузозахватное устройство состоит из верхней несущей траверсы 1, на которой в ее середине к обуху 2 прикреплен подъемный строп 3. На концах верхней несущей траверсы 1 в патронах 4 закреплены коренные концы грузовых стропов 5, которые пропущены через блоки 6 нижней грузовой траверсы 7 и о блоки 8 на,верхней несущей траверсе 1. Ходовые концы грузовых стропов 5 заканчиваются огонами 9, при помощи которых грузо- захватное устройство навешивается на крюк 10 грузоподъемного устройства. Блоки 6 смонтированы в обоймах 11, установлен-ных на концах нижней грузовой траверсы 7. Грузозахватное устройство работает следующим образом.При помощи огонов 9 грузовые стропы 5...

Номер патента: 1218414

Опубликовано: 15.03.1986

Авторы: Журавин, Рубцов, Семенов, Трошкин

МПК: G08C 19/28

Метки: информации, передачи, приема, телеметрической

...поступает.на вход измерителя 6 периода и через ключ 3 - навход аналого-цифрового преобразователя 4, формирующего коды отсчетов 30сигнала внутри текущего периода. Ко,ды длительности текущего периода иотсчетов внутри. периода поступают вблок. 5 памяти с изменяющейся скоростью, определяемой текущей динамикой 35 аналогового сообщения: на каждом периоде сообщения с помощью перестраиваемого генератора 7 формируется(0+1) кодовых слов (код длительности и Н отсчетов) . Из блока 5 в ка нал 8 связи данные передаются с постоянной скоростью, существенно меньшей, чем скорость поступления данных в блок 5 памяти. Это реализуется следующим образом. Сначала пере даются запомненные (0+1) кодовыхслов, соответствующих первому периоду сообщения, За...

Номер патента: 1206829

Опубликовано: 23.01.1986

Авторы: Журавин, Рубцов, Семенов, Тишин, Тишина

МПК: G08C 19/12

Метки: временного, импульсных, положения, сигналов

...принятого на предыдущем такте, ширина импульса определяется соотношением й = 2 Л 1 акгде Авакс максимально возможное изменениевременного положения двух соседних информационных импульсов, Блок 13 может быть построен как показано на Фиг.3 и содержит последовательно соединенные генератор 18 пилообразного напряжения, элемент 19 сравнения, элемент И 20, вычитатель 21, элемент 22 сравнения и сумматор 23. Управляющий вход генератора. 17 соединен с шиной стробирующих импульсов, первый вход вычитателя 21 подключен к выходу генератора 17, аменьше (больше), чем напряжение наЗ 0 первом входе,По переднему фронту стробирующегоимпульса генератор 17 запускается,на выходах -блоков 18 и 21 появляет ся пилообразное напряжение, сдвинутое...

Номер патента: 1193683

Опубликовано: 23.11.1985

Авторы: Журавин, Медведев, Папуша

МПК: G06N 1/00, G06N 3/00

Метки: моделирования, световодной, связи, системы

...различном воздействии на волоконный световод.На чертеже изображена схема предлагаемого устройства.Устройство содержит счетчик,1 передаваемых, сообщений, счетчик 2 помех, счетчик 3 принятых сообщений счетчик 4 принятых помех, счетчик 5 принятых сигналов, блок 6 индикации, генератор 7 сообщений, генератор 8 случайного потока импульсов, первый 9.и второй 10 элементы задержки, первый 11 и второй 12 элементы И, источник 13 излучения, первый 14 и второй 15 модуляторы, волоконный световод 16, состоящий из отрезков, первый световодный ответвитель 17, дополнительный источник 18 излуче-. ния, генератор 19 шума, второй свето- водный ответвитель 20, световодный коммутатор 21, третий световодный ответвитель 22, оптический аттенюатор 23,...
